燃烧器大风箱、省煤器大灰斗组合安装作业指导书(1)

省煤器安装作业指导书1-------------------------------.编制依据2-------------------------------.项目工程概况及工程量3-------------------------------.项目进度计划4-------------------------------.作业程序及作业方法5-------------------------------.作业质量标准6-------------------------------.作业安全要求7-------------------------------.成品保护要求1.编制依据1.1《火力发电工程施工组织设计导则》1.2《火电施工质量检验及评定标准》（96版、锅炉篇）1.3《电力建设施工及验收技术规范》DL/T5047-95（锅炉篇） 1.4《电力建设施工及验收技术规范》DL/T5031-94（锅炉篇） 1.5《电力建设施工及验收技术规范》DL/T5007-92（锅炉篇）1.6江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉施工图纸、说明书；1.7国家电力公司颁发的《电力建设安全健康与环境管理工作规定》；及国家经济贸易委员会发布的《电力建设安全工作规程（火力发电厂部分）》；1.8原电力工业部颁发的《电力建设文明施工规定及考核办法》；2.项目工程概况及工程量山西西山煤电有限责任公司矸石电厂3#锅炉为江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉。

省煤器主体布置在内部钢架Z2-Z3之间，是锅炉尾部烟气热量吸收利用的重要组成部分,它是将多管分离器处理后的比较洁净的高温烟气由上而下地引入省煤器、二、一次风室，进行热量利用的系统，然后从尾部烟道排出。

省煤器是锅炉给水预热组成部分。

省煤器分为两级，下部集箱标高8800L，中部集箱标高__L，上部集箱标高__L，蛇形管排每级有49排，管子规格为φ32*3，展开长度为__.4mm，材质为20G-G5310。

编号：SM-ZD-49587省煤器灰斗吊装作业指导书Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改省煤器灰斗吊装作业指导书简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。

文档可直接下载或修改，使用时请详细阅读内容。

1. 工程概况及工作量可门发电厂一期#1机组锅炉安装省煤器大灰斗一件，总重为77385KG，吊装重量为60吨，与省煤器接口处尺寸为18856*13240mm。

由于大灰斗重量、体积大，小灰斗另组合吊装，根据现场吊机性能大灰斗需拆分为两部分在锅炉组合场组合，组合后灰斗外形尺寸为9628mm×13240mm ×5056mm，重量为30吨，吊装前转运到炉右侧用50吨圆筒吊吊装存放后，完成支撑架的安装。

2. 依据的图纸、文件及标准2.1 《火电施工质量检验及评定标准（锅炉篇）》1996年版；2.2 《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92；2.3 《电力建设施工及验收技术规范（锅炉机组篇）》DL/T-5047-95；2.4 锅炉厂提供的烟道安装图纸及相关技术资料2.5 施工组织设计—锅炉专业篇；2.6 《电力建设安全工作规程》DL5009.1-20023. 作业准备和条件要求3.1 作业使用吊机：50吨圆筒吊吊一台，45吨轮胎吊一台。

省煤器作业指导书批准：安全员：质检员：审核：编写：1、适用范围本作业指导书适用于锅炉省煤器组合安装作业。

2、引用标准及编制依据2.1《电力建设施工及验收技术规范》2.2《电力建设安全工作规程》2.3《电力建设安全健康及环境管理工作规定》；2.4锅炉厂家图纸3、工程概况省煤器为二级布置，上下两级省煤器蛇型管排由φ 32*3的20号钢管制成，省煤器蛇型管通过支撑梁将重量传到省煤器护板上，支撑梁将一端接至引风机入口，以便通风冷却。

4、作业准备和条件4.1作业准备4.1.1人员配备，所有施工人员应经过培训；4.1.2汽车、吊车满足施工需要；4.1.3电焊机、空压机能投入使用；4.1.4消材、工器具已准备好，氧气乙炔已可投入使用；4.1.5设备已全部到货并清点；4.1.6技术交底、安全交底齐全；4.2作业条件4.2.1组合场已交付使用，吊车能正常投入；4.2.2环境温度满足电焊要求，风速满足起重要求；4.2.3钢架进度满足省煤器安装需要.5、作业程序、方法和要求5.1作业程序5.1.1设备清点及合金光谱分析；5.1.2省煤器组合；5.1.3省煤器联通管安装；5.2作业方法5.2.1联箱、蛇形管排、管段、防磨装置、托架、托梁清点；5.2.2合金部件光谱分析、编号、搬运、收藏；5.2.3联箱内外清理、检查、划线；5.2.4进出口联箱联箱吊至托架上找正、固定；5.2.5给水管、蛇形管排通球；5.2.6对口后管子间距、尺寸、平整度检查、调整、加固；5.2.7蛇形管排搬运、吊装就位、对口、焊接；5.2.8防磨装置安装；5.2.10联箱找正、就位、临时固定；5.2.11给水管搬运、吊装；5.2.12给水管对口、接通；5.3作业要求5.3.1省煤器分单片组合，上一蛇形管，焊牢后，方可下一片；5.3.2上一工序取得记录或签证合格认证后，方可进行下一工序；5.3.3必须按图施工，不得私自改动或降低标准；5.3.4严格按本作业指导书要求施工；6、作业质量标准6.1联箱纵横水平度＜2；6.2上下联箱中心误差垂直±3；水平±3；6.3组件各平面对角线误差≤10；6.4组件与炉墙间隙符合图纸。

省煤器安装作业指导书一、概述省煤器是一种用于提高锅炉燃烧效率的设备，它可以通过回收废气中的热量，并加热给进入锅炉的空气。

本文档旨在提供省煤器安装的详细指导，确保安装过程顺利进行并达到预期效果。

二、安装准备1. 确认省煤器的型号和规格，以及相关安装部件的数量和尺寸。

2. 检查锅炉的结构和安装环境，确保满足省煤器的安装要求。

3. 准备所需工具，包括扳手、螺丝刀、焊接设备等。

三、安装步骤1. 拆卸锅炉前部的烟管排放口，确保能够顺利将省煤器安装在该位置。

2. 安装烟管连接接头，将接头通过焊接方法连接到烟管排放口上。

3. 确认省煤器的方向，根据产品说明书进行正确的安装。

4. 安装省煤器支架，确保支架牢固并与锅炉结构紧密连接。

5. 将省煤器安装到支架上，注意将其与接头连接，并采用螺丝固定。

6. 安装空气进口和出口连接管道，并确保密封良好。

7. 进行必要的电气连接，确保与锅炉控制系统正常配合。

四、检查和调试1. 安装完成后，进行详细检查，确保各部件安装牢固且密封良好。

2. 打开锅炉，调整燃烧参数，观察省煤器的工作状态。

3. 检查省煤器的温度、压力等参数是否在正常范围内。

4. 对锅炉进行运行测试，观察锅炉的燃烧效率和排放情况是否得到改善。

五、安全注意事项1. 安装过程中必须断电，并确保锅炉处于停机状态。

2. 严禁在安装过程中使用易燃、易爆的物质。

3. 安装时必须佩戴防护手套和护目镜，防止意外伤害发生。

4. 注意通风条件，确保安装环境空气流通，避免可能的有害气体积聚。

六、维护保养1. 每月清洗省煤器内部，去除灰尘和沉积物，保持良好的换热效果。

2. 定期检查省煤器的支架和连接部件，确保其牢固可靠。

3. 注意监测省煤器的工作温度和压力变化，及时调整和维修。

七、常见问题解决1. 问题：安装完成后，省煤器无法正常工作。

解决方案：检查电气连接和控制系统，排除故障，确保所有部件正常工作。

2. 问题：安装后锅炉排放的废气颜色异常。

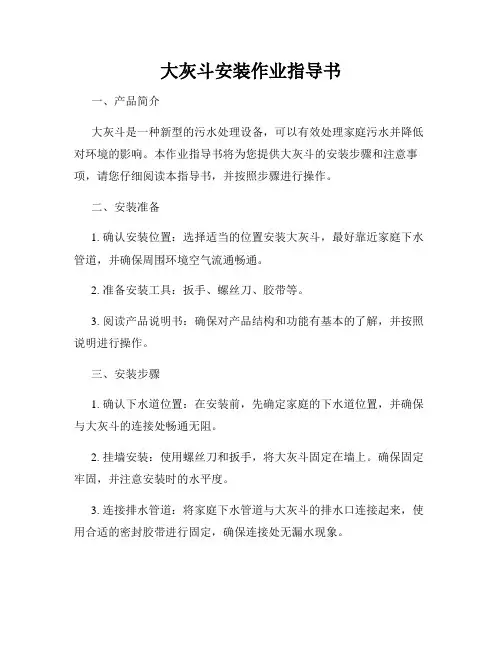

大灰斗安装作业指导书一、产品简介大灰斗是一种新型的污水处理设备，可以有效处理家庭污水并降低对环境的影响。

本作业指导书将为您提供大灰斗的安装步骤和注意事项，请您仔细阅读本指导书，并按照步骤进行操作。

二、安装准备1. 确认安装位置：选择适当的位置安装大灰斗，最好靠近家庭下水管道，并确保周围环境空气流通畅通。

2. 准备安装工具：扳手、螺丝刀、胶带等。

3. 阅读产品说明书：确保对产品结构和功能有基本的了解，并按照说明进行操作。

三、安装步骤1. 确认下水道位置：在安装前，先确定家庭的下水道位置，并确保与大灰斗的连接处畅通无阻。

2. 挂墙安装：使用螺丝刀和扳手，将大灰斗固定在墙上。

确保固定牢固，并注意安装时的水平度。

3. 连接排水管道：将家庭下水管道与大灰斗的排水口连接起来，使用合适的密封胶带进行固定，确保连接处无漏水现象。

4. 连接电源：将大灰斗的电源线与家庭电源连接起来，并确保接线正确无误。

同时，注意电源线与排水管道的安全距离，以防止意外发生。

5. 排气管道设置：根据实际情况，设置排气管道，确保大灰斗在正常运行时，产生的气体能够顺利排除，避免异味滋生。

6. 测试运行：安装完成后，进行测试运行。

打开水龙头放水，观察大灰斗的排水效果，并检查是否有漏水现象。

如果一切正常，即可进行下一步操作。

四、注意事项1. 安全第一：在安装大灰斗时，确保自身安全，使用工具时要小心谨慎，避免发生伤害。

2. 严禁乱丢杂物：安装前，将安装位置的周围清理干净，严禁乱丢杂物，以免影响设备的正常运行。

3. 定期维护：大灰斗是一个长期使用的设备，建议定期进行清洁和维护，以保证其正常运行。

4. 待机断电：长时间不使用大灰斗时，建议将设备断电待机，以节约能源并保护设备。

5. 禁止私自拆卸：遇到故障或需要更换配件时，请联系专业人士进行维修，严禁私自拆卸或修复。

五、结语本作业指导书为大灰斗的安装提供了详细的步骤和注意事项，希望能帮助您顺利安装和使用大灰斗。

1.工程概况1.1工程名称、施工地点和施工范围1.1.1工程名称：#3锅炉大灰斗吊装1.1.2施工地点：锅炉零米至锅炉30.9米。

1.1.3施工范围：省煤器出口烟道、小灰斗吊装与及省煤器集箱、后竖井顶棚及刚性梁等预存放。

1.2主要工程量1.3 工程特点为减少高空作业，烟道、灰斗等部件在地面进行组合后进行吊装就位。

组合后的大灰斗体积庞大、重量重，吊装工艺复杂且危险程度较高，在此方案中使用型钢制作支撑架用来支撑烟道、省煤器左侧护板、顶棚管排、省煤器中间集箱及省煤器下集箱等，为此支撑框架需经校核并保证其制作安装的可行性。

1.4特殊设备的名称、重量及几何尺寸烟道是我们俗称的省煤器大灰斗，图纸重量49510kg，沿锅炉中心线分成两件，单件的几何尺寸为11748*7500*9810。

2.编写依据2.1滨州供热中心4*330MW发电工程《#3#4机组施工组织总设计》2.2华西能源公司施工图纸、锅炉说明书等资料2.3《电力建设施工质量验收及评价规程》（锅炉机组）DL/T 5210—20092.4《电力建设施工及验收技术规范》（锅炉机组篇）DLT5047-20122.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.6《工程建设标准强制性条文》（电力工程部分）2006年版2.7质量、环境、职业健康安全管理手册与体系程序3.开工应具备的条件和施工前应做的准备3.1开工具备条件：3.1.1该项目作业指导书已编写并审批合格。

3.1.2该项目施工图纸已会审完毕。

3.1.3施工人员到达现场，必须接受安全培训并经考试合格，持工地颁发的上岗证上岗，登高作业人员不得有高血压等不适合登高的症状。

3.1.4所有施工人员经安全、技术交底，“一对一”监护明确并签字。

3.2开工前的准备工作：3.2.1 施工机具已准备完毕、测试合格能满足施工使用需求。

3.2.2承重梁高强螺栓终紧结束，并验收合格。

3.2.3 烟道组合完毕，加固牢固，吊耳满足吊装要求。

1工程概况滨州供热中心4×330MW机组工程，#3锅炉为华西能源HX1190/18.4-Ⅱ4型锅炉为单锅筒、单炉膛、亚临界、一次中间再热自然循环锅炉。

1.1工程名称、施工地点和施工范围1.1.1工程名称：#3锅炉省煤器安装1.1.2施工地点：#3锅炉后竖井区域32.88-64.5m及炉后组合场1.1.3施工范围：省煤器入口集箱、吊挂管下集箱、吊挂管出口集箱、省煤器蛇形管排及附件的安装。

1.2主要工程量1.3工程特点施工包括地面组合及高空安装两大部分；本项目施工涉及整个锅炉及组合场，施工场地狭小且点多面广，投入人力、物力多，各专业、施工处接口多，属多工种配合作业；机具使用频繁，工期长，难度大，质量要求高，立体交叉高空作业，安全危险性大，同时受天气影响。

在施工高峰期人员的增加将给安全管理及质量管理带来不利因素。

本施工项目安全级别为重要。

1.4特殊设备的名称、重量及几何尺寸:省煤器组件，10.7m×5.4m，重量2.2t。

2.依据文件2.1滨州供热电厂4*330MW电厂工程《施工组织总设计》2.2省煤器安装图纸华西能源工业股份有限公司2.3《电力建设施工质量验收及评价规程》锅炉机组篇DL/T5210.2-20092.4《电力建设施工质量验收及评价规程》管道及系统篇DL/T5210.5-20092.5《电力建设施工技术规范》锅炉机组篇DL/T5190.2-20122.6《电力建设安全工作规程》火力发电厂部分DL5009.1—20022.7《工程建设标准强制性条文》2006年版电力工程部分（施工及验收）2.8锅炉厂总图、钢架图纸及锅炉安装说明书等设备技术文件2.9公司质量、环境、职业健康安全管理手册与体系程序2.10公司评价出的重大危险因素/环境因素及管理方案、控制程序12.11 M250履带吊、FZQ1380塔吊等起重机具机械性能表3.开工前应具备的条件和施工前应做的准备3.1开工具备的条件及要求3.1.1厂家图纸及相关资料供应齐全，作业指导书经过审批；3.1.2所需机具应达到使用条件；3.1.3钢架整体安装验收完毕，经过验收，达到承重条件，顶板层K1～K5间的板梁及次梁按需求安装完毕，需缓装的钢结构已按要求缓装；3.1.4工器具准备完，满足安装需要；3.1.5设备到货应及时，满足吊装连续施工需要；3.1.6现场道路畅通，施工用电源达到使用条件；3.1.7厂家所配合格的专用工具应与设备同时到现场；3.1.8锅炉施工作业区域已布置好施工用电、水、气等力能设施且有充足的照明；3.1.9设备摆放、组合、起吊区域场地平整并且搭设好组合架。

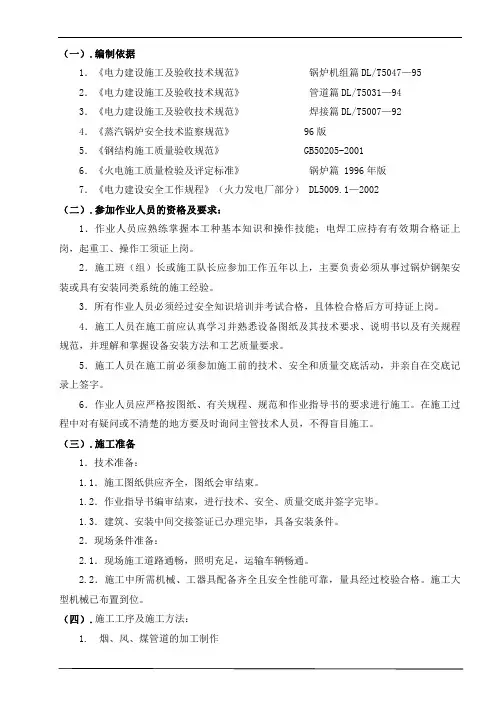

（一）.编制依据1．《电力建设施工及验收技术规范》锅炉机组篇DL/T5047—952．《电力建设施工及验收技术规范》管道篇DL/T5031—943．《电力建设施工及验收技术规范》焊接篇DL/T5007—924．《蒸汽锅炉安全技术监察规范》 96版5．《钢结构施工质量验收规范》 GB50205-20016．《火电施工质量检验及评定标准》锅炉篇 1996年版7．《电力建设安全工作规程》（火力发电厂部分） DL5009.1—2002（二）.参加作业人员的资格及要求：1．作业人员应熟练掌握本工种基本知识和操作技能；电焊工应持有有效期合格证上岗，起重工、操作工须证上岗。

2．施工班（组）长或施工队长应参加工作五年以上，主要负责必须从事过锅炉钢架安装或具有安装同类系统的施工经验。

3．所有作业人员必须经过安全知识培训并考试合格，且体检合格后方可持证上岗。

4．施工人员在施工前应认真学习并熟悉设备图纸及其技术要求、说明书以及有关规程规范，并理解和掌握设备安装方法和工艺质量要求。

5．施工人员在施工前必须参加施工前的技术、安全和质量交底活动，并亲自在交底记录上签字。

6．作业人员应严格按图纸、有关规程、规范和作业指导书的要求进行施工。

在施工过程中对有疑问或不清楚的地方要及时询问主管技术人员，不得盲目施工。

（三）.施工准备1．技术准备：1.1．施工图纸供应齐全，图纸会审结束。

1.2．作业指导书编审结束，进行技术、安全、质量交底并签字完毕。

1.3．建筑、安装中间交接签证已办理完毕，具备安装条件。

2．现场条件准备：2.1．现场施工道路通畅，照明充足，运输车辆畅通。

2.2．施工中所需机械、工器具配备齐全且安全性能可靠，量具经过校验合格。

施工大型机械已布置到位。

（四）.施工工序及施工方法：1. 烟、风、煤管道的加工制作烟风煤管道的现场加工制作主要有圆形管道、方形管道和各种异型件，施工程序和方法如下：1.1. 组合圆形管道作业方法和内容：1.1.1. 制作程序：铺板—→放样—→下料—→卷板—→组合—→焊接—→质量检验 1.1.2. 下料：展开周长=（外径一板厚）×π。

省煤器组合安装作业指导书1．工程概况1。

1 工程简介某发电厂一期工程设计2×660MW燃煤发电机组，锅炉采用东方锅炉(集团）股份有限公司产品，型号:DG-2102/25.4-Ш型;型式:超临界变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、尾部双烟道结构,采用平行挡板调节再热汽温，平衡通风、前后墙对冲燃烧、露天布置、固态排渣、全钢架悬吊Π型结构。

锅炉采用定压方式运行.省煤器组合安装属重要项目，省煤器布置在尾部竖井下部，由下向上分为一级管组和二级管组两段，均采用为φ50。

8×7。

1管,材质SA—210C，4管圈绕。

上下管组均各共168片，管屏间距为114.3mm。

省煤器管通过悬吊低温过热器管的汽吊管悬吊。

省煤器进口集箱右端由生根于烟气调节挡板处的支撑梁支撑,左端由托架支撑。

1.2 工程名称、施工地点、施工范围及性质1。

2。

1 工程名称:＃1锅炉省煤器组合安装1.2。

2 施工地点：＃1锅炉施工区域1。

2。

3 施工范围：主要包括省煤器运输、卸车、存放、组合、吊装、安装找正等工作。

1。

2.4 本项目性质为重要施工项目。

1。

3 省煤器主要工程量省煤器主要工程量见表5—34。

表5-34 省煤器主要工程量1。

4 工程特点省煤器安装地面组合工作量相对本施工项目而言，工作量较小，占时短;高空安装，工作环境差，工作量大，立体交叉作业面大,属多工种配合作业。

1.5 特殊设备（根据集箱和设备尺寸组合)省煤器蛇形管组组件 8400×8180mm 84件 7724kg吊装最大件省煤器出口集箱重量为12.556t，规格为φ508×88mmL=10007。

5mm。

2．编写依据2.1 ＃1机组锅炉省煤器图纸,图号23N-3等图纸。

2.2 东方锅炉厂提供的电厂锅炉安装说明书。

2。

3 ＃1机组《施工组织总设计》。

2.4 #1机组《锅炉施工组织设计》。

2。

5《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95。

省煤器组装作业指导书1、概况xx1#炉省煤器装设在尾部对流烟道内，分上下两组，与空气预热器上级和中、下级交叉布置，省煤器蛇形管规格均为Φ32×4，材质20G，双管绕成。

上组省煤器按左右分两组，每组横向管排均为79列。

下组省煤器按前后左右分四组，每组横向管排均为33列。

上组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板吊挂在包墙管下集箱上。

下组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板固定在尾部钢架上。

上下级省煤器通过四根Φ108×7的连通管前后交叉连接。

将下级省煤器蛇形管在地面组装前后左右四组，分别和护板组焊成一体，共四组。

组装后整体运输到现场，在中级空气预热器就位后，整体吊装。

上级省煤器的护板吊在包墙管下集箱上，现场采用临时5t电葫芦散装。

地面组装时必须搭设稳固的组合钢架。

省煤器联箱安装时应画出中心线和标高线，蛇形管焊接时从联箱中间往两侧组装。

下级省煤器组装后可以加临时支架，便于倒运、安装，安装好后要及时去掉临时支架。

上级省煤器在装时可在焊口处搭设活动脚手架，为保证上下层同时作业时，联箱处焊工应用石棉板遮蔽。

2 、编制依据2.1 xx热电厂一期锅炉安装工程施工组织设计2.2 xx锅炉股份有限公司随机图纸及相关技术资料2.3 蒸汽锅炉安全监察规程及电建规范（锅炉篇、焊接篇、超探篇、射线篇）2.4 《火电施工质量检验及评定标准》（1996版）3施工步骤：3.1 安装前根据省煤器供货清单、装箱单和图纸进行全面清点，特别注意检查受热面管外表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，外表面缺陷深度超过管壁厚度的10%以上时，要提交业主和厂家进行处理；并要着重检查承受荷重部件的承受力焊缝，该焊缝必须符合图纸和有关规范要求。

3.2 蛇形管在组装前必须进行通球试验，试验用球为Φ16.8钢球，通球前要对钢球进行编号和严格管理，不得将球遗留在管内；通完球后要做好可靠的封闭措施，并要有记录。

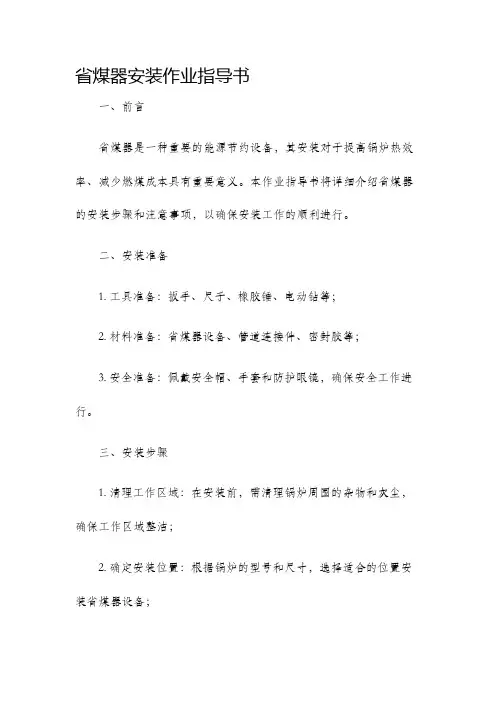

省煤器安装作业指导书一、前言省煤器是一种重要的能源节约设备，其安装对于提高锅炉热效率、减少燃煤成本具有重要意义。

本作业指导书将详细介绍省煤器的安装步骤和注意事项，以确保安装工作的顺利进行。

二、安装准备1. 工具准备：扳手、尺子、橡胶锤、电动钻等；2. 材料准备：省煤器设备、管道连接件、密封胶等；3. 安全准备：佩戴安全帽、手套和防护眼镜，确保安全工作进行。

三、安装步骤1. 清理工作区域：在安装前，需清理锅炉周围的杂物和灰尘，确保工作区域整洁；2. 确定安装位置：根据锅炉的型号和尺寸，选择适合的位置安装省煤器设备；3. 安装支架：使用螺丝批和电动钻等工具，将省煤器支架固定在所选择的安装位置；4. 安装导流板：将导流板按照图纸要求固定在支架上，确保导流板与支架紧密连接；5. 连接管道：根据省煤器设备的进出口位置，使用管道连接件将省煤器与锅炉管道连接起来；6. 密封检查：使用密封胶对连接处进行密封，确保无漏气现象；7. 检查安装质量：将连接好的省煤器设备进行检查，确保安装质量合格；8. 启动测试：在安装完成后，进行启动测试，检查省煤器设备是否正常运行。

四、安装注意事项1. 安全第一：在安装过程中，必须严格遵守安全操作规程，确保人身安全；2. 遵循图纸要求：在安装过程中，要根据图纸指导进行操作，确保安装正确；3. 密封处理：在连接处和接口上，务必进行严密的密封处理，以防漏气现象发生；4. 设备保护：安装过程中，应注意保护省煤器设备，避免碰撞和损坏；5. 检查维护：安装完成后，应定期检查省煤器设备的工作状态，并进行必要的维护保养。

五、总结省煤器作为一种节能设备，在锅炉运行中起着至关重要的作用。

安装省煤器的过程需要严格按照操作指导和注意事项进行，并在安装完成后进行启动测试，确保设备正常运行。

同时，定期进行检查和维护保养，可以有效延长省煤器的使用寿命。

希望本作业指导书对于省煤器的安装工作提供帮助，确保安全和高效完成安装任务。

一、工程概述省略二、主要编写依据1、东方锅炉厂有限公司（可根据实际相应变化）提供的烟道图纸2、起重机械工况性能表3、《电力建设施工及验收技术规范》（锅炉机组篇） DL/T5047-954、《锅炉专业施工组织设计》5、《火电施工质量检验及评定标准》建质［1996］111号6、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20027、《锅炉安装说明书》东方锅炉厂有限公司9、《电力建设环境安全与健康管理工作规定》;2002年版10、《电力建设施工及验收技术规范》；（焊接篇)11、《大件吊装措施》三、主要工程量四、施工准备1、主要工机具、量具准备（起重机械可按项目部现有机械更改）2、施工工期分类注明3、劳力组织施工组织: 施工负责人 1人施工技术管理：技术人员 3人(安装、起重、电焊）施工安全管理：安全员 1人（每个施工队）设备运输: 起重工 3人安装工 10人电焊工 3人设备组合吊装：起重工 4人安装工 10人电焊工 4人设备安装：安装工 10人电焊工4人起架工3人注：施工人员分工明确，特殊工种应持有相应的有效证件，个人安全防护用品配备齐全。

五、施工前应具备的条件1、施工场地清理干净，工机具准备齐全。

2、钢架找正完毕，并满足设备安装要求.3、本措施经审核批准并下发。

4、设备已开箱完毕，并清点验收。

5、施工人员及特种作业人员经培训后持证上岗，且已经过安全、技术交底并办理签证。

六、主要施工方案和措施根据大件吊装措施，在吊钢架板梁次梁之前将大灰斗吊装到位，等到省煤器及包墙集箱就位后再进行安装.七、施工工艺流程八、本工程质量目标及质量风险分析1、质量标准：（1）两对角线偏差≤6mm（2)两端面与轴线垂直度偏差≤5mm（3）矩形管道对口错边量≤1mm（4）表面平面度≤5mm（5）组件长度偏差≤10mm（6)组件弯曲度≤10mm（7）标高偏差≤±20mm（8)纵横位置偏差≤±30mm2、注意事项（1）在组合、安装前必须仔细编号检查,确认正确后方可进行.（2）严格按照图纸及技术要求施工。

大灰斗安装作业指导书作为一款常用的安装设备，大灰斗在现代工业生产中具有重要的作用。

以下是大灰斗的安装作业指导书，以供参考和指导。

一、前期准备1. 检查大灰斗主体是否完好无损，外表无变形、拉伸等缺陷。

确认无破损后保存证明。

2. 检查灰斗进、出口是否正常，开口大小、位置及方向是否符合要求。

如有问题，要及时与供货商联系。

3. 检查灰斗支撑、悬挂梁是否稳固、贴近安装面，各螺钉、螺栓是否紧固。

4. 检查现场环境是否符合要求，确认使用的操作工具是否完好无损。

确认无误后开始安装。

二、安装步骤1. 将灰斗安装在指定位置，确认支架的位置、大小、高度符合要求。

2. 安装支撑梁和吊轮装置，在固定时需要注意横向和纵向的调整，确保支架平整。

3. 装好上下两段的螺旋叶板，需要注意螺旋叶板的转动方向，以及两段螺旋叶板的拼接。

4. 将输送齿轮、电机安装到无负载齿轮箱上。

5. 安装无负载齿轮箱及电机，需要注意放置方向，不得倾斜、晃动。

6. 连接输送螺旋叶片上的轴承，并调整螺旋叶片的位置和连接方式。

7. 按照要求连接输送螺旋叶片和无负载齿轮箱中的轴承，注意紧固力度。

8. 清理灰斗内部，将灰斗倾斜，使进口位置更高，安装检查口和排水口。

9. 稳固安装，检查各部件连接情况，调整、固定紧度，进行调试，确认无误后长时间稳定运行。

三、安全须知1. 安装过程中，必须遵循现场安全规范，严格遵守操作规程，严禁操作失误、粗心大意导致事故的发生。

2. 安装时，必须检查大灰斗的整体结构、零部件是否完好无损，电动、传动设备的安装是否符合要求。

3. 安装后，必须进行多次检查和试运转，确认灰斗的各项功能正常、稳定运行，无卡滞、卡死现象。

4. 使用过程中，必须按要求维护和保养，必要时需要紧急维护或更换受损部件。

碎石机灰斗的清理要求及时、彻底、严谨。

5. 使用过程中，必须遵守相关安全操作规程，严格禁止超载、过速、调整不当等现象的发生。

总之，对于大灰斗的安装工作，必须时刻保持谨慎、严谨、专业态度，确保设备能够正常运行，降低安全事故的发生率。

一、工程概述XXX 发电厂一期工程4×600MW机组锅炉承受北京巴布科克·威尔科克斯生产的锅炉，型号为 B&WB-2028/17.4-M，型式为亚临界参数、W 型火焰燃烧自然循环汽包炉。

风箱总重约 234 吨，布置炉前后在水冷壁鞍部上，两侧与热二次风道连接；燃烧器承受浓缩型EL-XCL 双调风旋流燃烧器，该燃烧器的内外二次风承受了分级送风措施。

燃烧器的外二次风喉口与水冷壁上燃烧器开口承受滑动联结构造，并用硅酸铝耐火纤维绳密封，以防止风箱内的空气由联结处漏入炉膛。

燃烧器的二次风调整系统承受推拉式轴向调风构造。

煤粉燃烧器由旋风分别器、煤粉与内外二次风管及内外二次风调整机构组成。

共有煤粉燃烧器 24 台，在炉前炉后的水冷壁的鞍部对称各布置 12 台，每台重量 4.335t；共设24 支油燃烧器，与煤粉燃烧器一一对应。

油燃烧器承受机械雾化高效节能型喷嘴，炉前油系统设置牢靠的逆止阀,防止油进入蒸汽侧,每个油燃烧器设一套自动高能点火器和掌握系统。

二、施工依据1、《燃烧器图纸》〔北京巴威〕。

2、《风箱图纸》〔北京巴威〕。

3、《锅炉专业组织设计》。

4、《火电施工质量检验及评定标准》锅炉篇 96《电力建设施工及验收技术标准》锅炉篇 95。

5、《电力建设安全工作规程》2023。

6、《起重机械主要技术性能汇编》。

7、北京巴威锅炉厂供给的有关图纸及技术资料。

三、施工条件1、风箱、燃烧器等设备已到达现场，并经检查验收符合图纸设计及标准要求。

2、水冷壁鞍部找正验收完毕。

3、机具已到达现场、完好、满足要求。

4、图纸齐全，并且经过会审。

5、施工人员已生疏图纸和本作业指导书，工器具、机具备齐。

四、施工方案1、施工说明：本作业指导书适用于滇东发电厂#1锅炉大风箱制作、安装，煤粉燃烧器安装。

2、工艺流程：钢性梁制作〔按上中下挨次制作〕—钢性梁吊装临时悬挂〔按上中下挨次吊装〕—燃烧器吊装临时悬挂—内护板、隔板及构架局部构件制作—〔水冷壁安装找正〕—构架安装找正—隔板安装—燃烧器安装就位—乏气与分级风管安装—内护板安装——顶护板安装。
