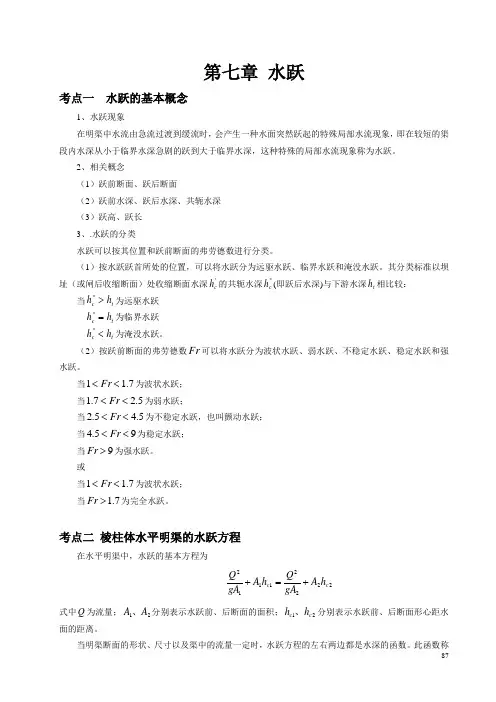

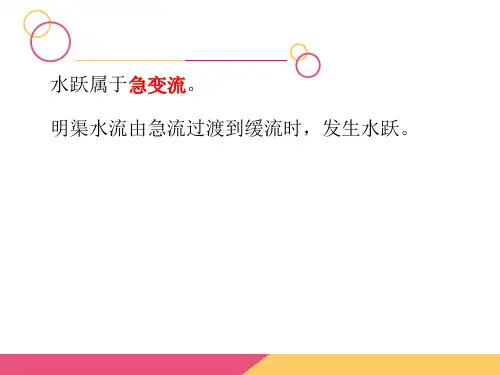

第七章 水跃考点一 水跃的基本概念1、水跃现象在明渠中水流由急流过渡到缓流时,会产生一种水面突然跃起的特殊局部水流现象,即在较短的渠段内水深从小于临界水深急剧的跃到大于临界水深,这种特殊的局部水流现象称为水跃。
2、相关概念(1)跃前断面、跃后断面(2)跃前水深、跃后水深、共轭水深 (3)跃高、跃长 3、.水跃的分类水跃可以按其位置和跃前断面的弗劳德数进行分类。
(1)按水跃跃首所处的位置,可以将水跃分为远驱水跃、临界水跃和淹没水跃。
其分类标准以坝址(或闸后收缩断面)处收缩断面水深'c h 的共轭水深"c h (即跃后水深)与下游水深t h 相比较:当t c h h >"为远驱水跃t c h h ="为临界水跃t c h h <"为淹没水跃。
(2)按跃前断面的弗劳德数Fr 可以将水跃分为波状水跃、弱水跃、不稳定水跃、稳定水跃和强水跃。
当7.11<<Fr 为波状水跃; 当5.27.1<<Fr 为弱水跃;当5.45.2<<Fr 为不稳定水跃,也叫颤动水跃; 当95.4<<Fr 为稳定水跃; 当9>Fr 为强水跃。
或当7.11<<Fr 为波状水跃; 当7.1>Fr 为完全水跃。
考点二 棱柱体水平明渠的水跃方程在水平明渠中,水跃的基本方程为22221112c c h A gA Q h A gA Q +=+ 式中Q 为流量;21A A 、分别表示水跃前、后断面的面积;21c c h h 、分别表示水跃前、后断面形心距水面的距离。
当明渠断面的形状、尺寸以及渠中的流量一定时,水跃方程的左右两边都是水深的函数。
此函数称为水跃函数,以符号c Ah gAQ h J +=2)(表示,则有 )()("'c c h J h J =上式表明,在棱柱体水平明渠中,跃前水深'c h 与跃后水深"c h 之间具有相同的水跃函数值,所以也叫这两个水深为共轭水深。

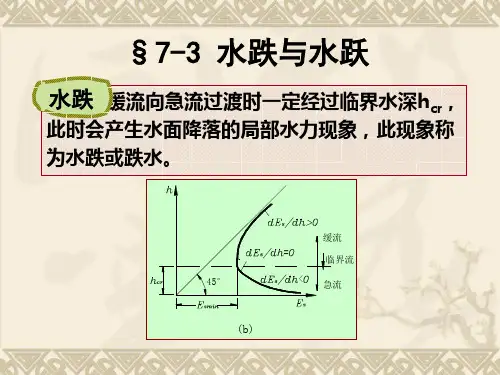

第10章 明渠恒定急变流—水跃和水跌10.1知识要点10.1.1水跃—急流到缓流的过渡1.水跃现象在明渠中水流由急流过渡到缓流时,会产生一种水面突然跃起的特殊局部水流现象,即在较短的渠段内水深从小于临界水深急剧的跃到大于临界水深,这种特殊的局部水流现象称为水跃。
水跃发生的条件是跃前水深与跃后水深存在共轭水深的关系。
2.水跃的分类水跃可以按其位置和跃前断面的弗劳德数进行分类。
按水跃跃首所处的位置,可以将水跃分为远驱水跃、临界水跃和淹没水跃。
其分类标准以坝址(或闸后收缩断面)处收缩断面水深'c h 的共轭水深"c h (即跃后水深)与下游水深t h 相比较,当t c h h >"为远驱水跃、t c h h ="为临界水跃、t c h h <"为淹没水跃。
按跃前断面的弗劳德数Fr 可以将水跃分为波状水跃、弱水跃、不稳定水跃、稳定水跃和强水跃。
当7.11<<Fr 为波状水跃; 当5.27.1<<Fr 为弱水跃;当5.45.2<<Fr 为不稳定水跃,也叫颤动水跃;当95.4<<Fr 为稳定水跃; 当9>Fr 为强水跃。
10.1.2棱柱体水平明渠的水跃方程在水平明渠中,水跃的基本方程为22221112c c h A gA Qh A gA Q+=+ (10.1)式中Q 为流量;21A A 、分别表示水跃前、后断面的面积;21c c h h 、分别表示水跃前、后断面形心距水面的距离。
当明渠断面的形状、尺寸以及渠中的流量一定时,水跃方程的左右两边都是水深的函数。
此函数称为水跃函数,以符号)(h J 表示,则有)()("'c c h J h J = (10.2)上式表明,在棱柱体水平明渠中,跃前水深'c h 与跃后水深"c h 之间具有相同的水跃函数值,所以也叫这两个水深为共轭水深。

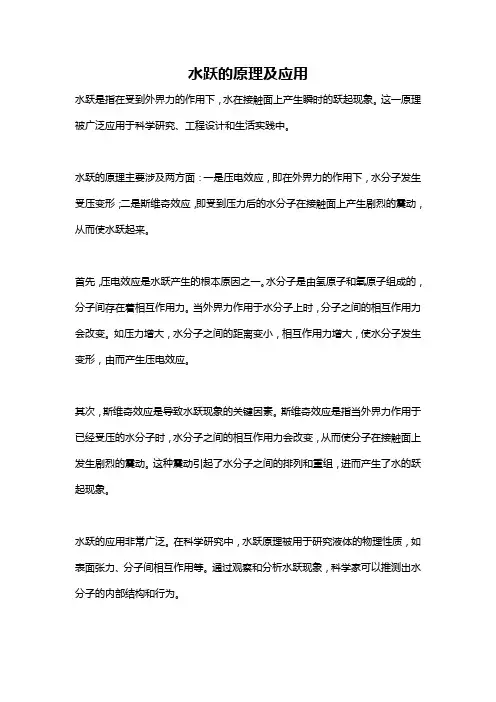

水跃的原理及应用水跃是指在受到外界力的作用下,水在接触面上产生瞬时的跃起现象。
