工程光学实验讲义华南师范大学信息光电子科技学院前言工程光学实验室是光学专业的专业基础实验室。

计划于2012年建成并投入使用，每次可容纳40人进行实验。

对应的实验课程由应用光学实验和物理光学实验两部分组成，是其相应两门理论课程的配套实验室，学生通过实验可获得较完整的光学知识、光学基本理论、基本技能，以进一步学习光信息技术、现代光电子技术的各门课程打下基础。

本实验室主要完成《工程光学》课程的实验环节。

目前，工程光学实验室初步建设完成2个应用光学实验，3个物理光学实验。

应用光学实验包括薄透镜焦距的测量、显微镜和望远镜的特性研究2个实验；物理光学实验包括等厚干涉、多光束等倾干涉（法布里-珀罗干涉仪）、偏振3个基本实验。

带*号的内容为选作实验环节。

2011-12光学实验守则1．请准时进入实验室，保持室内卫生，与实验无关的位物品不准带入实验室。

2．要认真预习实验内容，按老师的要求做好实验预习报告，无预习者不得做实验。

实验后按要求、按时完成实验报告。

3．实验时首先检查所用仪器设备是否齐全完好，了解仪器正确使用方法。

不了解仪器的结构和操作方法时不得动用仪器设备。

4．接通电源时，应注意电源电压，要正确选用仪器所需的相应变压器。

防止损坏仪器及触电的危险。

5．避免直视激光等强光源，眼睛尽量不要停留在与光源平高的位置，以免带来不必要的伤害；6．绝对禁止用手指和不洁物品触摸或擦拭光学零件表面。

7．不得随意动用与本次实验无关的仪器，损坏仪器者要按学校规定赔偿。

8．实验完毕，请整理好仪器设备及室内卫生，经老师检查后方能离开实验室。

实验预习要求1．实验内容：实验目的和老师提出的要求。

2．实验仪器：所使用的仪器和光学物镜。

3．实验原理：实验光路图及公式。

4．实验方法和步骤。

5．实验结果分析。

6．思考题回答。

7．对本实验提出改进意见。

实验报告内容（上交）班级：学号：姓名：1．实际实验光路和步骤简述。

2. 实验数据记录.3．实验结果分析以及结论。

实验一 放大率法测量焦距和截距 Measurement Of Focus And Intercept一、实验目的:1．通过对透镜的焦距和截距测量熟悉焦距仪的测量原理及测量方法，掌握基本的实验技能。

2．了解焦距仪的结构及平行光臂的使用，学会螺旋丝杠式测微目镜读数方法。

3．掌握校正显微镜放大率的方法。

二、实验要求：基本理论：理想光学系统的共线成像理论。

基本知识：了解焦距仪的结构，平行光管的使用，理想光学系统焦点、焦平面、主平面、焦 距和截距的概念。

基本技能：学会在焦距仪上进行同轴等高调节。

学会使用螺旋丝杠式测微目镜及读数方法。

三、实验内容及测量原理：焦距和截距是光学系统重要的特性参数，就几何光学来说，焦距是光学系统的特征值。

只要知道焦距和焦点的位置，就能完全确定任何位置上的物体经过该光学系统所成像的位置、大小、正倒和虚实。

1．焦距的测量原理：光学系统的主点到焦点的距离称为焦距。

物方焦距、像方焦距分别用f 、'f 表示。

放大率法测量焦距是利用平行光管物镜焦面上分化板的一对刻线在被测透镜焦面上成像的比例关系，求出被测透镜焦距的大小。

如平行光管分化板上一对刻线间距为y ,经被测透镜成的像为'y ,平行光管物镜和被测透镜焦距分别为'0f 和'f ,由图一可看出它们的关系如下： 0f y tg -=ω '''f y tg -=ω∵'ωω= ∴''0f y f y -=- 即yy f f ''0'∙-= 式中f0'、y 为已知，f'与y'成正比。

这样只要测出y',即可求出被测透镜焦距。

图一2．焦距的测量：光学系统的最后一个表面顶点到像方焦点的距离为后焦距，用lp'表示。

很显然，对于一个光学系统知道了焦距和截距的大小，就可确定焦点和主点的位置。

图二在测量截距的同时，可以进行透镜截距'F l的测量。

实验一光学实验主要仪器、光路调整与技巧1.引言不论光学系统如何复杂，精密，它们都是由一些通用性很强的光学元器件组成的，因此，掌握一些常用的光学元器件的结构，光学性能、特点和使用方法，对于安排实验光路系统时，正确的选择和使用光学元器件具有重要的作用。

2.实验目的1)掌握光学专业基本元件的功能；2)掌握基本光路调试技术，主要包括共轴调节和调平行光。

3.实验原理光学实验仪器概述:光学实验仪器主要包括：光源，光学元件，接收器等。

常用光源光源是光学实验中不可缺少的组成部分，对于不同的观测目的，常需选用合适的光源，如在干涉测量技术中一般应使用单色光源，而在白光干涉时又需用能谱连续的光源（白炽灯）；在一些实验中，对光源尺寸大小还有点、线、面等方面的要求。

光学实验中常用的光源可分为以下几类：1）热辐射光源热辐射光源是利用电能将钨丝加热，使它在真空或惰性气体中达到发光的光源。

白炽灯属于热辐射光源，它的发光光谱是连续的，分布在红外光、可见光到紫外光范围内，其中红外成分居多，紫外成分很少，光谱成分和光强与钨丝温度有关。

热辐射光源包括以下几种：普通灯泡，汽车灯泡，卤钨灯。

2）热电极弧光放电型光源这类光源的电路基本上与普通荧光灯相同，必须通过镇流器接入220V点源，它是使电流通过气体而发光的光源。

实验中最常用的单色光源主要包括以下两种：纳光灯（主要谱线：、），汞灯（主要谱线：、、、、、、、）3）激光光源v1.0 可编辑可修改激光（Light Amplification by Stimulated Emission of Radiation，缩写： LASER)，是指通过辐射的受激辐射而实现光放大，即受激辐射的光放大。

激光器作为一种新型光源，与普通光源有显著的差别。

它是利用受激辐射的原理和激光腔的滤波效应，使所发光束具有一系列新的特点。

①激光器发出的光束有极强的方向性，即光束的发散角很小；②激光的单色性好，或者说相干性好，其相干长度可以达十米甚至数百米；③激光器的输出功率密度大，即能量高度集中。

实验一光学实验主要仪器、光路调整与技巧1.引言不论光学系统如何复杂, 精密, 它们都是由一些通用性很强的光学元器件组成的, 因此, 掌握一些常见的光学元器件的结构, 光学性能、特点和使用方法, 对于安排实验光路系统时, 正确的选择和使用光学元器件具有重要的作用。

2.实验目的1)掌握光学专业基本元件的功能;2)掌握基本光路调试技术, 主要包括共轴调节和调平行光。

3.实验原理3.1光学实验仪器概述:光学实验仪器主要包括: 光源, 光学元件, 接收器等。

3.1.1常见光源光源是光学实验中不可缺少的组成部分, 对于不同的观测目的, 常需选用合适的光源, 如在干涉测量技术中一般应使用单色光源, 而在白光干涉时又需用能谱连续的光源( 白炽灯) ; 在一些实验中, 对光源尺寸大小还有点、线、面等方面的要求。

光学实验中常见的光源可分为以下几类:1）热辐射光源热辐射光源是利用电能将钨丝加热, 使它在真空或惰性气体中达到发光的光源。

白炽灯属于热辐射光源, 它的发光光谱是连续的,分布在红外光、可见光到紫外光范围内, 其中红外成分居多, 紫外成分很少, 光谱成分和光强与钨丝温度有关。

热辐射光源包括以下几种: 普通灯泡, 汽车灯泡, 卤钨灯。

2) 热电极弧光放电型光源这类光源的电路基本上与普通荧光灯相同, 必须经过镇流器接入220V点源, 它是使电流经过气体而发光的光源。

实验中最常见的单色光源主要包括以下两种: 纳光灯( 主要谱线: 589.3nm、589.6nm) , 汞灯( 主要谱线: 623.4nm、579.0nm、577.0nm、546.1nm、491.6nm、435.8nm、407.9nm、404.7nm)3) 激光光源激光( Light Amplification by Stimulated Emission of Radiation, 缩写: LASER), 是指经过辐射的受激辐射而实现光放大, 即受激辐射的光放大。

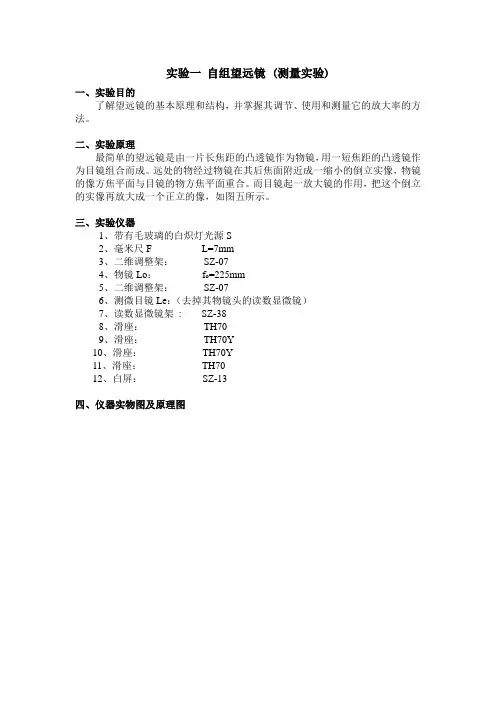

实验一自组望远镜 (测量实验)一、实验目的了解望远镜的基本原理和结构，并掌握其调节、使用和测量它的放大率的方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图五所示。

三、实验仪器1、带有毛玻璃的白炽灯光源S2、毫米尺F L=7mm3、二维调整架：SZ-074、物镜Lo：f o=225mm5、二维调整架：SZ-076、测微目镜Le：（去掉其物镜头的读数显微镜）7、读数显微镜架: SZ-388、滑座：TH709、滑座：TH70Y10、滑座：TH70Y11、滑座：TH7012、白屏：SZ-13四、仪器实物图及原理图图四五、实验步骤1、把全部器件按图四的顺序摆放在导轨上，毫米尺竖直放置，靠拢后目测调至共轴，把标尺放在毫米尺一侧。

2、把F和Le的间距调至最大，沿导轨前后移动Lo，使一只眼睛通过Le看到清晰的完整毫米尺上的刻线。

3、再用另一只眼睛看标尺，读出测微目镜看到的像在标尺上的尺寸。

六、数据处理毫米尺尺寸AB；像在标尺上的尺寸A＂B＂望远镜放大倍率M= A＂B＂/AB实验二自组显微镜(测量实验)一、实验目的了解显微镜的基本原理和结构，并掌握其调节、使用和测量它的放大率的一种方法。

二、实验原理物镜L o的焦距f o很短，将F1放在它前面距离略大于f o的位置，F1经L o后成一放大实像F’1，然后再用目镜L e作为放大镜观察这个中间像F’1，F’1应成像在L e的第一焦点F e之内，经过目镜后在明视距离处成一放大的虚像F’’1。

三、实验仪器1、带有毛玻璃的白炽灯光源S2、1/10mm分划板F13、二维调整架：SZ-074、物镜Lo：f o=15mm5、二维调整架：SZ-076、测微目镜Le（去掉其物镜头的读数显微镜）7、读数显微镜架: SZ-388、三维底座：SZ-019、一维底座：SZ-0310、一维底座：SZ-0311、通用底座：SZ-04四、仪器实物图及原理图图四（1）图四（2）五、实验步骤1、把全部器件按图四的顺序摆放在平台上，靠拢后目测调至共轴。

工程光学第章典型光学系统课件 (一)
工程光学部分中，光学系统是一个非常重要的概念。

作为光学系统学习的第一步，我们需要学习典型的光学系统。

在本节课件中，我们将会学到三种典型的光学系统：单透镜系统、双透镜系统和望远镜。

第一，单透镜系统是最简单的光学系统，由一个透镜组成。

在这种情况下，光线从物体经过透镜形成像。

单透镜系统中，我们需要考虑像的位置和大小，物像距离和像的性质，如实际或虚像。

这些性质可以通过把物体图和像的图画在一起来表达。

第二，双透镜系统包括两个透镜，用于对光线进行更复杂的控制。

目光机是双透镜系统的一种，其中一个透镜更接近眼睛，另一个透镜离眼睛更远。

双透镜系统可以具有不同的配置，但是我们通常需要在系统中考虑的属性包括眼睛和物体之间的距离、眼睛所处位置、物体的位置、望远镜的放大率等，这些属性可以帮助我们确定望远镜成像的性质和特征。

第三，望远镜可以用于查看遥远的物体。

望远镜可以看作是双透镜系统的一种特殊情况，其中一个透镜是目镜行星镜，另一个透镜是大反射镜或透镜。

望远镜与单透镜和双透镜系统的不同之处在于，望远镜中透镜的位置和物体和眼睛的距离都有所不同。

在这三种光学系统中，我们学会了处理物体成像和图像特性的能力。

到达像靠近元素也需要一定的反思和技巧。

我们还意识到，光学系统可以有许多乐趣和有趣的应用场景，例如望远镜和显微镜等等。

对于喜欢光学系统的人来说，这是一种非常有趣和有创造性的领域，它可以启发人们的想象力和知识积累，可以帮助人们更好地理解我们周围的世界。

工程光学基础教程第一章工程光学是一门研究光学现象和光学器件在工程领域中应用的学科。

它涵盖了光学基础知识、光学器件和系统设计、光学测量和测试、光学传感和图像处理等方面的内容。

本文将以工程光学基础教程的第一章为主题，讨论工程光学的基本概念和原理。

第一章介绍了光的物理性质和光的波动理论。

光是一种电磁波，具有波动性和粒子性的特点。

光波动的基本特性包括波长、频率、振幅和相位。

光的波动可以通过实验来验证，例如干涉、衍射和折射等实验。

干涉是指两束光波相遇时发生的干涉现象。

干涉可以分为同相干和非相干干涉两种情况。

同相干干涉是指两束光波的相位差为整数倍的情况下发生的干涉。

非相干干涉是指两束光波的相位差不是整数倍的情况下发生的干涉。

衍射是指光通过一个小孔或经过不规则边缘时发生的衍射现象。

衍射可以用赫兹普龙原理来描述，即波的传播过程中每个波前都可以看作是一系列波源发出的球面波。

折射是指光从一种介质传播到另一种介质时发生的折射现象。

光的折射是由介质的折射率引起的，折射率是光在介质中传播速度与真空中传播速度的比值。

光的粒子性可以通过光的能量传播和光的吸收来解释。

光的能量在空间中传播时遵循能量守恒定律和动量守恒定律。

光的吸收是指光被物质吸收并转换为其他形式的能量，例如热能。

本章还介绍了光的能量和功率的计算方法。

光的能量可以通过光的强度和面积来计算，光的功率可以通过光的能量和时间来计算。

光的强度可以用辐射亮度和辐射通量来描述。

此外，本章还介绍了坐标系和光的传播方向。

坐标系是研究物体位置和光传播方向的基本工具。

光的传播方向可以用传播矢量和波矢量来描述，传播矢量指示光的传播方向，波矢量指示光的传播速度和方向。

综上所述，工程光学基础教程的第一章主要介绍了光的物理性质和光的波动理论。

通过学习这些基本概念和原理，我们可以更好地理解和应用工程光学知识。

工程光学是一门应用广泛的学科，对于光学器件和系统的设计、光学测量和测试、光学传感和图像处理等方面都有很大的意义和价值。

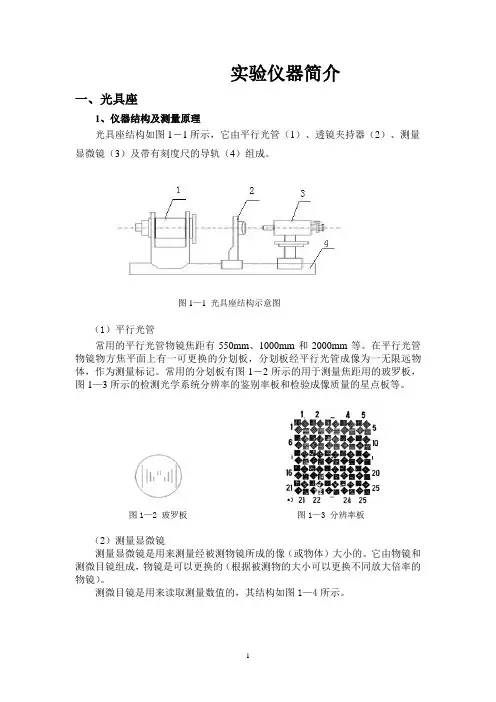

实验仪器简介一、光具座1、仪器结构及测量原理光具座结构如图1－1所示，它由平行光管（1）、透镜夹持器（2）、测量显微镜（3）及带有刻度尺的导轨（4）组成。
