通信原理考试试题及答案一、选择题1. 在通信系统中，基带信号的频谱是：A. 具有无限带宽B. 具有有限带宽C. 具有单一频率D. 没有频谱答案：A2. 模拟调制的主要目的是：A. 放大信号B. 滤波信号C. 将基带信号转换为适合传输的频带信号D. 编码信号答案：C3. 以下哪种调制方式属于频率调制：A. AMB. FMC. PMD. DSB-SC答案：B4. 在数字通信中，误码率（BER）是衡量系统性能的重要指标，它表示：A. 信号的平均功率B. 信号的平均频率C. 传输错误比特数与总传输比特数的比值D. 系统的带宽答案：C5. 以下关于信道编码的描述，错误的是：A. 信道编码可以提高信号的抗干扰能力B. 信道编码可以减少传输错误C. 信道编码可以增加传输速率D. 信道编码可以提高信号的传输距离答案：C二、填空题1. 通信系统中，信号的调制过程是指将_________信号转换成适合在信道中传输的_________信号的过程。
答案：基带，带通2. 在数字通信中，常用的调制方式有_________调制、_________调制和_________调制。
答案：幅度键控（ASK）、频率键控（FSK）、相位键控（PSK）3. 信噪比（SNR）是衡量通信系统性能的一个重要指标，它表示信号功率与_________的比值。
答案：噪声功率4. 通信系统中的带宽限制是指信道能够传输信号的_________范围。
答案：频率5. 在通信系统中，多普勒效应会导致接收端接收到的信号频率与发射端发射的信号频率之间存在_________。
答案：频移三、简答题1. 请简述数字调制技术与模拟调制技术的主要区别。
答案：数字调制技术是将数字基带信号转换为适合在信道中传输的数字带通信号，它通常涉及数字信号的幅度、频率或相位的变化。
模拟调制技术则是将模拟基带信号转换为模拟带通信号，主要涉及信号的幅度、频率或相位的变化。
数字调制技术具有更好的抗干扰性，可以更有效地利用信道资源，而模拟调制技术则在某些特定应用中更为简单和经济。

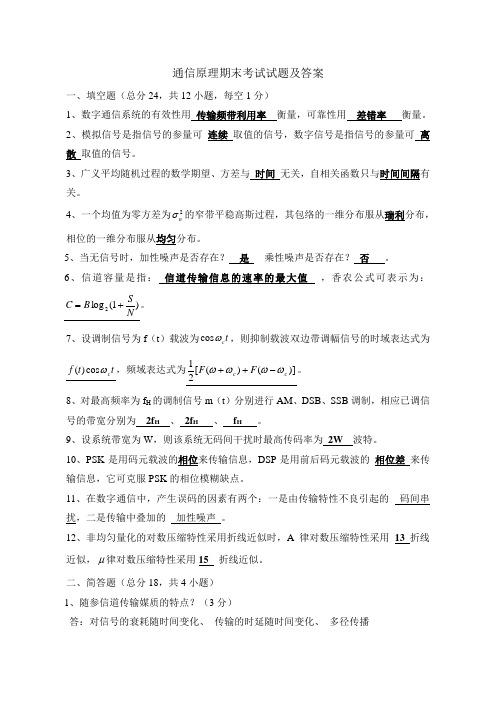

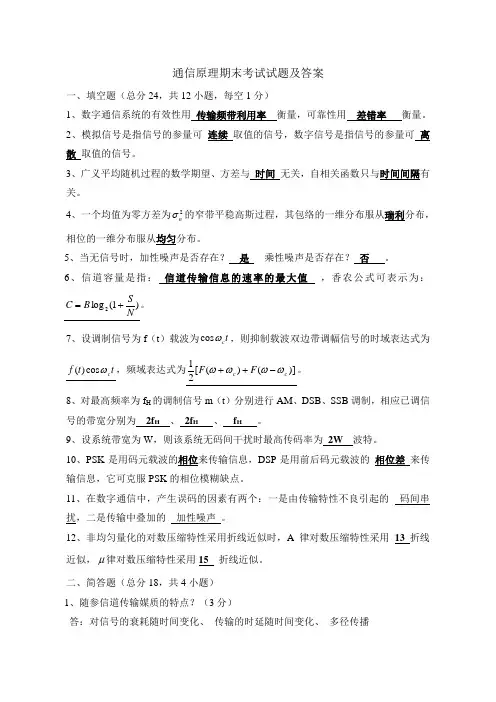

通信原理期末考试试题及答案一、填空题（总分24，共12小题，每空1分）1、数字通信系统的有效性用 传输频带利用率 衡量，可靠性用 差错率 衡量。
2、模拟信号是指信号的参量可 连续 取值的信号，数字信号是指信号的参量可 离散 取值的信号。
3、广义平均随机过程的数学期望、方差与 时间 无关，自相关函数只与时间间隔有关。
4、一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从瑞利分布，相位的一维分布服从均匀分布。
5、当无信号时，加性噪声是否存在？ 是 乘性噪声是否存在？ 否 。
6、信道容量是指： 信道传输信息的速率的最大值 ，香农公式可表示为：)1(log 2NS B C +=。
7、设调制信号为f （t ）载波为t c ωcos ，则抑制载波双边带调幅信号的时域表达式为t t f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8、对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9、设系统带宽为W ，则该系统无码间干扰时最高传码率为 2W 波特。
10、PSK 是用码元载波的相位来传输信息，DSP 是用前后码元载波的 相位差 来传输信息，它可克服PSK 的相位模糊缺点。
11、在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 码间串扰，二是传输中叠加的 加性噪声 。
12、非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 13 折线近似，μ律对数压缩特性采用15 折线近似。
二、简答题（总分18，共4小题）1、随参信道传输媒质的特点？（3分）答：对信号的衰耗随时间变化、 传输的时延随时间变化、 多径传播2、简述脉冲编码调制的主要过程。
(6分)抽样是把时间连续、幅值连续的信号变换为时间离散，幅值连续的脉冲信号；量化是把时间离散、幅值连续的脉冲信号变换为幅值离散、时间离散的多电平脉冲信号；编码是把幅值、时间均离散的多电平脉冲信号用一组数字序列表示。
《通信原理》期末考试试题一、选择题（每题2分，共20分）1. 通信系统的基本功能是（）A. 信号放大B. 信号调制C. 信号传输D. 信号解调2. 在数字通信中，信道编码的主要作用是（）A. 增加传输速率B. 降低噪声影响C. 提高信号功率D. 增强信号稳定性3. 以下哪个不是数字调制技术？（）A. ASKB. FSKC. PSKD. QAM4. 在通信系统中，信噪比（SNR）的单位是（）A. dBB. HzC. WD. V5. 以下哪种技术不属于多址接入技术？（）A. FDMAB. TDMAC. CDMAD. SDMA6. 通信系统中的带宽指的是（）A. 信号传输速度B. 信号频率范围C. 信号功率大小D. 信号传输距离7. 以下哪个是线性调制技术？（）A. PSKB. QAMC. FSKD. ASK8. 在通信系统中，误码率（BER）通常用来衡量（）A. 信号的稳定性B. 信号的传输速率C. 信号的传输质量D. 信号的功率9. 以下哪个是模拟调制技术？（）A. PCMB. QAMC. PAMD. FSK10. 信号的带宽越宽，其传输的信息量（）A. 越少B. 越少，但信号质量越好C. 越多D. 越多，但信号质量越差二、简答题（每题10分，共30分）1. 请简述数字通信与模拟通信的主要区别。
2. 解释什么是信道容量，并简述香农公式。
3. 描述信道编码在数字通信中的作用及其重要性。
三、计算题（每题15分，共30分）1. 假设一个通信系统使用16-QAM调制，信号的误码率为1e-5。
计算在理想条件下（无噪声）的信道容量。
2. 给定一个通信系统，其信道带宽为20kHz，信噪比为30dB。
若使用FSK调制技术，计算该系统的最大数据传输速率。
四、论述题（20分）1. 论述现代移动通信系统中多址接入技术的应用及其对系统性能的影响。
请注意：本试题仅供参考，具体考试内容以学校或教育机构发布的正式考试大纲为准。
通信原理期末考试试卷及答案通信原理期末考试试题及答案一、填空题（总分24，共12小题，每空1分）1、数字通信系统的有效性用传输速率衡量，可靠性用差错率衡量。
2、模拟信号是指信号的参量可连续取值的信号，数字信号是指信号的参量可离散取值的信号。
3、广义平均随机过程的数学期望、方差与时间无关，自相关函数只与时间间隔有关。
4、一个均值为零方差为的窄带平稳高斯过程，其包络的一维分布服从瑞利分布，相位的一维分布服从均匀分布。
5、当无信号时，加性噪声是否存在？是乘性噪声是否存在？。
6、信道容量是指：信道传输信息的速率的最大值，香农公式可表示为：。
7、设调制信号为f（t）载波为，则抑制载波双边带调幅信号的时域表达式为，频域表达式为。
8、对最高频率为fH的调制信号m（t）分别进行AM、DSB、SSB调制，相应已调信号的带宽分别为2fH、2fH、fH。
9、设系统带宽为W，则该系统无码间干扰时最高传码率为2W波特。
10、PSK是用码元载波的相位来传输信息，DSP是用前后码元载波的相位差来传输信息，它可克服PSK的相位模糊缺点。
11、在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的码间串扰，二是传输中叠加的加性噪声12、非均匀量化的对数压缩特性采用折线近似时，A律对数压缩特性采用13折线近似，律对数压缩特性采用15折线近似。
二、简答题（总分18，共4小题）1、随参信道传输媒质的特点？（3分）答：对信号的衰耗随时间变化、传输的时延随时间变化、多径传播三、画图题（总分20分，共3小题）1、已知调制信号载波为，分别画出AM、DSB、SSB（下边带）信号的频谱。
（6分）2、设信息序列为100000000001100001，试编为AMI码和HDB3码（第一个非零码编为+1），并画出相应波形。
（6分）3、设发送数字信息为110001100，试分别画出OOK、2FSK、2PSK及2DPSK信号的波形示意图。
(对2FSK信号,“0”对应Ts=2Tc，“1”对应Ts=Tc；其余信号Ts=Tc，其中Ts为码元周期，Tc为载波周期；对2DPSK信号，代表“0”、代表“1”，参考相位为0；对2PSK信号，代表“0”、代表“1”。
通信原理期末考试试题及答案一、填空题（总分24，共12小题，每空1分）1、数字通信系统的有效性用 传输频带利用率 衡量，可靠性用 差错率 衡量。
2、模拟信号是指信号的参量可 连续 取值的信号，数字信号是指信号的参量可 离散 取值的信号。
3、广义平均随机过程的数学期望、方差与 时间 无关，自相关函数只与时间间隔有关。
4、一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从瑞利分布，相位的一维分布服从均匀分布。
5、当无信号时，加性噪声是否存在？ 是 乘性噪声是否存在？ 否 。
6、信道容量是指： 信道传输信息的速率的最大值 ，香农公式可表示为：)1(log 2NS B C +=。
7、设调制信号为f （t ）载波为t c ωcos ，则抑制载波双边带调幅信号的时域表达式为t t f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8、对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9、设系统带宽为W ，则该系统无码间干扰时最高传码率为 2W 波特。
10、PSK 是用码元载波的相位来传输信息，DSP 是用前后码元载波的 相位差 来传输信息，它可克服PSK 的相位模糊缺点。
11、在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 码间串扰，二是传输中叠加的 加性噪声 。
12、非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 13 折线近似，μ律对数压缩特性采用15 折线近似。
二、简答题（总分18，共4小题）1、随参信道传输媒质的特点？（3分）答：对信号的衰耗随时间变化、 传输的时延随时间变化、 多径传播2、简述脉冲编码调制的主要过程。
(6分)抽样是把时间连续、幅值连续的信号变换为时间离散，幅值连续的脉冲信号；量化是把时间离散、幅值连续的脉冲信号变换为幅值离散、时间离散的多电平脉冲信号；编码是把幅值、时间均离散的多电平脉冲信号用一组数字序列表示。
通信原理期末考试复习题及答案一、填空题1. 数字通信系统的有效性用 衡量，可靠性用 衡量。
2. 模拟信号是指信号的参量可 取值的信号，数字信号是指信号的参量可 取值的信号。
3. 广义平均随机过程的数学期望、方差与 无关，自相关函数只与 有关。
4. 一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从 分布，相位的一维分布服从 分布。
5. 当无信号时，加性噪声是否存在？ 乘性噪声是否存在？ 。
6. 信道容量是指： ，香农公式可表示为：e 。
7. 设调制信号为f （t ）载波为，则抑制载波双边带调幅信号的时域表达式为t t f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8. 对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9. 设系统带宽为W ，则该系统无码间干扰时最高传码率为 波特。
10. PSK 是用码元载波的 来传输信息，DSP 是用前后码元载波的 来传输信息，它可克服PSK 的相位模糊缺点。
11. 在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 ，二是传输中叠加的 。
12. 非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 折线近似，μ律对数压缩特性采用 折线近似。
13. 通信系统的两个主要性能指标是 和 。
14. 时分复用中，将低次群合并成高次群的过程称为 ；反之，将高次群分解为低次群的过程称为 。
15. 设输入码元波形为s (t )，其持续时间0~T s ，其频谱函数为S (f )，若选择抽样时刻为t 0 = T s ，则匹配滤波器的冲激响应可写为()t T s k s -⋅ ，相应传输函数为16. 为检测e 个错码，要求最小码距01d e ≥+；为纠正t 个错码，要求最小码距021d t ≥+。
17. 在数字通信系统中，同步包括 、 、群同步和网同步四种。
通信原理期末试题及答案第一部分：选择题1. 以下哪个选项最准确地描述了奈奎斯特定理？A. 奈奎斯特定理是数字通信系统中的信号采样频率与信号带宽之间的关系。
B. 奈奎斯特定理是帮助计算数字信号最大传输速率的公式。
C. 奈奎斯特定理是为了减小误码率而提出的一项技术。
D. 奈奎斯特定理是用来解决信道受限制造成的失真问题的算法。
答案：A2. 当输入信号频率为10MHz时，由级联放大器组成的放大器可以提供40dB的增益。
计算输出信号的频率。
A. 40kHzB. 100kHzC. 1MHzD. 100MHz答案：C3. 对于频率抖动的衡量，以下哪个选项是正确的？A. 频率抖动是指信号的幅度与时间的相关性。
B. 频率抖动是指信号的相位与时间的相关性。
C. 频率抖动是指信号的频率与时间的相关性。
D. 频率抖动是指信号的功率与时间的相关性。
答案：C4. 在数字通信系统中，下列哪种调制方式具有抗噪声干扰能力较强？A. 幅移键控（ASK）B. 频移键控（FSK）C. 相移键控（PSK）D. 正交幅移键控（OQPSK）答案：D5. 下列哪个选项是无线通信系统中的常见性能参数？A. 障碍物的透过损耗B. 编码延迟时间C. 信号的恢复时间D. 功率放大器的输入电平答案：A第二部分：填空题1. 在计算传输速率时，带宽与两种状态的传输时间有关，这两种状态分别是____和____。
答案：高电平、低电平2. 光纤传输中，主要的损耗方式包括____损耗、____损耗和____损耗。
答案：吸收、散射、弯曲3. 把模拟信号转换为数字信号的第一步是____。
答案：采样4. 信道等化是指在信号传输中通过____技术来解决频率失真问题。
答案：滤波5. 在调制解调器中，解调的过程又称为____。
答案：检波第三部分：解答题1. 简述奈奎斯特定理的含义，并解释为什么在数字通信系统中需要采样和重构信号。
奈奎斯特定理的含义是：如果一个信号带宽为W，那么它的采样速率必须大于等于2W，才能完全还原原始信号，避免信息的丢失。
山东科技大学2007—2008学年第一学期《通信原理》考试试卷(A 卷)班级 ________________ 姓名 ________________ 学号 ______________一、填空题(每空1分，共16分)1、 单边带信号产牛的方式有 _________ 和 __________ o2、 设调制信号的最高频率为你，则单边带调制信号的带宽为 __________ ,双边 带调制信号的带宽为 ________ ,残留边带调制信号的带宽为 ___________ 。
3、 线性PCM 编码的过程为 ________ , ________ , __________ 。
4、 举出1个频分复用的实例 ________________ o5、 通信系统的性能指标主要有 ___________ 和 ____________ ,在模拟通信系统 中前者用有效传输带宽衡量，后者用接收端输出的 _____________ 衡量。
6、 2ASK 的功率谱由 __________ 和 __________ 两部分组成，其带宽为基带信 号带宽的 倍。
‘7、相帝乘疵信号来说，数字信号的特点是在 ________ 上是离散的。
8、要求码组能检测5个错码同时纠正3个错码，则其最小码距是 _________ o 二、选择题(每题2分，共14分)1 •根据抽样定理，如果要对频带限制在珀以下的连续时间信号进行抽样，则 抽样频率fs 必须满足：(a) fsN2fm (b) fs23fm (c) fsW2fm (d) fsW3fm 2. 数字通信中，在对语音信号进行量化吋通常采用： (a)均匀量化 (b)非均匀量化 (c)两者均可 (d)两者均不可3•根据奈奎斯特第一准则，传输速率为& 448 Mbit/s 的数字信号，在理想情 况下要求最小传输信道的带宽为：4. 224MHz (c)2. 816 MHz (d) 16. 896MHz 复用方式为： (b)码分复用 (d)以上三者皆可第1页/共3页6•由4级移位寄存器产生的ni 序列，其周期为：(a) 13 (b) 14 (c) 15 (d) 167. 以下差错控制方式中，哪一种不属于检错重发：(a) 8. 448 MHz (b)4. PCM 数字电话采用的(a)时分复用(c)频分复用 5. 设在125毫秒内传输了 1024个二进制码元，若在5秒内有3个码元发生了 误码，则误码率为：(a) 0. 29%(b) 60 % (c) 0.0073% (d)0. 037%（a ）停发等候重发 （b ）返回重发 （c ）选择重发（d ）前向纠错三、数字通信系统模型框图如下，试填写空缺部分（10分）四、已知线性调制信号表示式如下：（每题5分，共10分） 1、cosQzcos w （.t2^ （1 + 0.5sinQr ）cos w c t式中，叭=4Q 。
通信原理期末考试试题及答案一、填空题（总分24，共12小题，每空1分）1、数字通信系统的有效性用 传输频带利用率 衡量，可靠性用 差错率 衡量。
2、模拟信号是指信号的参量可 连续 取值的信号，数字信号是指信号的参量可 离散 取值的信号。
3、广义平均随机过程的数学期望、方差与 时间 无关，自相关函数只与时间间隔有关。
4、一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从瑞利分布，相位的一维分布服从均匀分布。
5、当无信号时，加性噪声是否存在？ 是 乘性噪声是否存在？ 否 。
6、信道容量是指： 信道传输信息的速率的最大值 ，香农公式可表示为：)1(log 2NS B C +=。
7、设调制信号为f （t ）载波为t c ωcos ，则抑制载波双边带调幅信号的时域表达式为t t f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8、对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9、设系统带宽为W ，则该系统无码间干扰时最高传码率为 2W 波特。
10、PSK 是用码元载波的相位来传输信息，DSP 是用前后码元载波的 相位差 来传输信息，它可克服PSK 的相位模糊缺点。
11、在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 码间串扰，二是传输中叠加的 加性噪声 。
12、非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 13 折线近似，μ律对数压缩特性采用15 折线近似。
二、简答题（总分18，共4小题）1、随参信道传输媒质的特点？（3分）答：对信号的衰耗随时间变化、 传输的时延随时间变化、 多径传播2、简述脉冲编码调制的主要过程。
(6分)抽样是把时间连续、幅值连续的信号变换为时间离散，幅值连续的脉冲信号；量化是把时间离散、幅值连续的脉冲信号变换为幅值离散、时间离散的多电平脉冲信号；编码是把幅值、时间均离散的多电平脉冲信号用一组数字序列表示。
二、问答题（23 分）1、什么是差分脉冲编码调制？什么是增量调制？（10 分）答：差分脉冲编码调制：就是利用抽样值之间的相关性，利用前面若干个时刻的抽样值来预测当前时刻的抽样值，对预测值与实际值的差值进行编码，称为差分脉冲编码调制。
----------------------- （5 分）增量调制：当抽样频率远大于奈奎斯特频率时，抽样值之间的关联程度增强，可以仅用一位编码表示抽样时刻波形的变化趋势，这种编码称为增量调制。
----------------------- （5 分）2、DSB 调制系统和 SSB 调制系统的抗噪性能是否相同？为什么？（13 分）答：相同。
----- （3 分）因为单边带信号所需带宽仅仅是双边带的一半。
因而，在噪声功率谱密度相同的情况下，双边带解调器的输入噪声功率是单边带的二倍，从而也使双边带解调器输出噪声功率比单边带的大一倍。
因此，尽管双边带解调器的制度增益比单边带的大，但它的实际解调性能不会优于单边带的解调性能。
不难看出，如果解调器的输入噪声功率谱密度相同，输入的信号功率也相同，则双边带和单边带在解调器输出端的信噪比是相等的。
这就是说，从抗噪声的观点看，单边带的解调性能和双边带是相同的。
-----（10 分）三、计算题（50 分）1、已知输入信号抽样脉冲值为I S=-990 个量化单位，采用逐次比较型编码器，按 A 律13 折线编码编成 8 位码，试求此时编码器输出码组，并计算量化误差（段内码用自然二进制码）（15 分）（1）首先确定极性码C1：由于输入抽样值I s=-990∆为负极性，所以C1= 0 。
（2）然后确定段落码C2C3C4：C2：选择权值电流I w= 128∆，则I s= 990∆>I w，所以C2= 1，也就是I s处于八个段落的后四段：5 至8 段落；C3：选择权值电流I w= 512∆，则I s= 990∆>I w，所以C3= 1 ，也就是I s处于第7 至8 段落；C4：选择权值电流I w= 1024∆，则I s= 990∆<I w，所以C4= 0 ，也就是I s处于第7 段落，其段落起点电平为512∆。
通信原理期末考试试题及答案一、填空题（总分24，共12小题，每空1分）1、数字通信系统的有效性用 传输频带利用率 衡量，可靠性用 差错率 衡量。
2、模拟信号是指信号的参量可 连续 取值的信号，数字信号是指信号的参量可 离散 取值的信号。
3、广义平均随机过程的数学期望、方差与 时间 无关，自相关函数只与时间间隔有关。
4、一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从瑞利分布，相位的一维分布服从均匀分布。
5、当无信号时，加性噪声是否存在 是 乘性噪声是否存在 否 。
6、信道容量是指： 信道传输信息的速率的最大值 ，香农公式可表示为：)1(log 2NS B C+=。
7、设调制信号为f （t ）载波为tc ωcos ，则抑制载波双边带调幅信号的时域表达式为tt f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8、对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9、设系统带宽为W ，则该系统无码间干扰时最高传码率为 2W 波特。
10、PSK 是用码元载波的相位来传输信息，DSP 是用前后码元载波的 相位差 来传输信息，它可克服PSK 的相位模糊缺点。
11、在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 码间串扰，二是传输中叠加的 加性噪声 。
12、非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 13 折线近似，μ律对数压缩特性采用15 折线近似。
二、简答题（总分18，共4小题） 1、随参信道传输媒质的特点（3分）答：对信号的衰耗随时间变化、 传输的时延随时间变化、 多径传播 2、简述脉冲编码调制的主要过程。
(6分)抽样是把时间连续、幅值连续的信号变换为时间离散，幅值连续的脉冲信号；量化是把时间离散、幅值连续的脉冲信号变换为幅值离散、时间离散的多电平脉冲信号；编码是把幅值、时间均离散的多电平脉冲信号用一组数字序列表示。
3、简单叙述眼图和系统性能之间的关系（6分）最佳抽样时刻对应眼睛张开最大时刻；对定时误差的灵敏度有眼图斜边的斜率决定；图的阴影区的垂直高度，表示信号幅度畸变范围；图中央横轴位置对应判决门限电平；抽样时刻上，上下阴影区的间隔距离之半为噪声容限。
4、简述低通抽样定理。
（3分）一个频带限制在（0，f H ）内的时间连续信号m(t)，如果以H21f≤T的时间间隔对它进行等间隔抽样，则m(t)将被所得到的抽样值完全确定2、设信息序列为00001，试编为AMI 码和HDB3码（第一个非零码编为+1），并画出相应波形。
（6分）1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 1AMI HDB3AMI HDB3+1 0 0 0+V-B 0 0-V 0 0+1-1+B 0 0+V-1+1 0 0 0 0 0 0 0 0 0 0-1+1 0 0 0 0-1+1 0 0 0+1-1 0 0-1 0 0+1-1+1 0 0+1-11、已知调制信号()()t t mπ2000cos =载波为t π410cos 2，分别画出AM 、DSB 、SSB （下边带）信号的频谱。
（6分）3、设发送数字信息为，试分别画出OOK、2FSK、2PSK及2DPSK信号的波形示意图。
(对2FSK信号,“0”对应T s=2T c，“1”对应T s=T c；其余信号T s=T c，其中T s为码元周期，T c为载波周期；对2DPSK信号，0=∆ϕ代表“0”、0180=∆ϕ代表“1”，参考相位为0；对2PSK信号，0=ϕ代表“0”、0180=ϕ代表“1”。
)（8分）OOK2FSK2PSK2DPSK110010101100OOK2FSK2PSK2DPSK110010101100四、（总分12分）现有一个由8个等概符号组成的信源消息符号集，各符号间相互独立，每个符号的宽度为。
计算：（1）平均信息量；（2）码元速率和平均信息速率；（3）该信源工作2小时后所获得的信息量；（4）若把各符号编成二进制比特后再进行传输，在工作2小时后发现了27个差错比特（若每符号至多出错1位），求传输的误比特率和误符号率。
解：解：（1）符号）/(38loglog22bitMH===——（２分）（2）T s= ，所以B aud10000RsT1B==30kbit/s310000HRRBb=⨯=⋅=——（２分）（3）216Mbit/s3600210303=⨯⨯⨯=⋅=tRIb——（３分）（4）误比特率761025.11021627-⨯=⨯=bP——（２分）2小时传送的码元数为7B107.23600210000tRN⨯=⨯⨯==误码率为：761075.3107227-⨯=⨯=eP——（３分）五、（总分12分）设某信道具有均匀的的双边噪声功率谱密度()ZnHWfP/105.03-⨯=在该信道中传输抑制载波的单边带（上边带）信号，并设调制信号m（t）的频带限制在5K H Z，而载波为100 K H Z，已调信号的功率为10KW。
若接收机的输入信号在加至解调器之前，先经过一理想带通滤波器滤波，试问：（1）该理想带通滤波器中心频率多大（2）解调器输入端的信噪功率比为多少（3）解调器输出端的信噪功率比为多少解：（1）单边带信号的载频为100kHz，带宽B＝5kHz，为使信号顺利通过，理想带通滤波器的中心频率为(kHz)5.102521100=⨯+=f——（３分）(2)解调器输入端的噪声与已调信号信号的带宽相同，W B f P N n i 5105105.02)(233=⨯⨯⨯⨯=⨯⨯=- ——（３分）已知S i =10kW ，所以 2000510103=⨯=iiN S ——（３分）（3）由于单边带调制系统的制度增益为G ＝1，因此解调器输出端的信噪比200000==iiN S N S （３分）三、简答题(每题2分，共计20分)1. FSK ：调制信号控制不同频率载波传输的调制方法。
2. 全双工通信：通信双方可以同时进行发送和接收信息的工作方式。
3. 白噪声：噪声的功率谱密度在所有频率上均为一常数4. 平稳随机过程：随机过程在任意有限维分布函数与时间起点无关5. 恒参信道：恒参信道是指其乘性干扰可看成不随时间变化或基本不随时间变化的信道。
6. 线性调制：时域里幅度随基带信号变化，频率内频谱是基带信号频谱的线性搬移的调制方法。
7. 数字信号最佳接收：数字信号最佳接收是以错误概率最小作为最佳的准则。
8. 差分脉冲编码调制：差错控制编码就是在信息码元序列中加入监督码元。
. 眼图：通过示波器观察接收端的基带信号的波形，从而估计和调整系统性能 10、差错控制编码:答：差错控制编码就是在信息码元序列中加入监督码元。
一、填空题(每空1分，共计20分)1、已知某数字传输系统传送二进制码元的速率为1200B/s ，码元等概率出现，该系统的信息速率为 1200bit/s ；若该系统改成传送16进制信号码元，码元等概率出现，码元速率为2400B/s ，则这时的系统信息速率为 9600bit/s 。
2、已调波00()5cos cos 5sin sin m m s t t t t t ωωωω=•±•是 SSB 调幅方式。
其调制信号f(t)为5cos m w t ，载波C(t)=0cos w t 。
解调时，相干载波为0cos w t 时，可解调恢复原信号。
3、同步技术包括 载波同步 、 吗元同步 、 群同步 、 网同步 。
4、4个独立信源的最高频率分别为1 kHz 、1 kHz 、2 kHz 、2 kHz ，采用时分复用方式进行传输，每路信号均采用8位二进制数PCM 编码。
该系统中满足抽样定理的最小抽样频率为4KHz ，一帧中包含4 路抽样信号集，每个时隙占有的时间宽度为 微秒 ，每个码元宽度为 微秒 ，码元传输速率为 128Kb/s 。
5、PSK 系统的基带调制信号码型为 双极性非归零 码型，波形为 方波 ，PSK 信号相当于模拟调制的 DSB 或 相位 调制方式，传输带宽为 2Rb 。
2、已知信息代码为011，试确定相应的数字双相码、AMI 码以及HDB3码。
(6分) 解：信息代码:1 0 1 0 0 0 0 0 1 1 0 0 0 0 1 1 数字双相码:10 01 10 01 01 01 01 01 10 10 01 01 01 01 10 10(2分)AMI 码: +1 0 -1 0 0 0 0 0 +1 -1 0 0 0 0 +1 -1(2分) HDB3码：+1 0 -1 0 0 0 -V 0 +1 -1 +B 0 0 +V -1 +1(2分)六、（总分14分）采用13折线A 律编码，最小量化间隔为1个量化单位，已知抽样脉冲值为-95量化单位： （1）试求此时编码器输出码组，并计算量化误差； （2）写出对应于该7位码的均匀量化11位码。
解：（1）已知抽样脉冲值I 0＝-95，设码组的8位码分别为C 1C 2C 3C 4C 5C 6C 7C 8。
因为I 0<0，故C 1＝0 ——（２分）又因为I 0>64，且I 0<128，故位于第4段，段落码C 2C 3C 4＝011 ——（３分）第4段内的量化间隔为4，由I 0＝64＋7×4＋3知，I 0位于第4段第7量化级，C 5C 6C 7C 8＝0111 ——（３分） 因此，输出码组为C 1C 2C 3C 4C 5C 6C 7C 8＝00110111 ——（１分） 译码输出 -(64+7×4＋2／2)＝-94，量化误差为：-95－(-94)＝-1（单位） ——（２分） （2）对应于该7位码的均匀量化11位码为：C 1C 2C 3C 4C 5C 6C 7C 8 C 9C 10C 11＝00001011110 ——（３分）1、一个LR 低通滤波器如图所示，假设输入是均值为零、功率谱密度为0n /2的高斯白噪声，试求： （1）输出噪声的自相关函数；（6分） （2）输出噪声的方差。
（2分）图1解：（1）()RH w R jwL=+(2分)2000021()()()exp()241()i n n R R P w p H w R L L L w Rττ==⇔=-+g (4分) （2）20(0)()4n R R R Lσ=-∞=(2分)5、已知某（3，1，3）卷积码生成多项式为：g 1（x ）＝1，g 2（x ）＝1＋x 2，g 3（x ）＝1＋x ＋x 2。
（1）画出该编码器电路图；（2）画出状态图；（3）由状态图求输入序列为的（3，1，3）卷积码输出序列。
