天津科技大学包装结构设计讲义

包装结构设计课程设计1. 课程介绍本课程旨在介绍包装结构设计的基本概念、原理和方法，培养学生对包装结构设计的理论和实践能力。

通过本课程的学习，学生将能够了解包装结构设计的重要性，掌握包装结构设计的基本原则和方法，能够设计出满足产品包装需求的优秀结构。

2. 课程目标本课程的主要目标是培养学生具备以下能力： - 理解包装结构设计的基本原理和概念； - 掌握包装结构设计的基本方法； - 能够分析产品包装需求，并设计出符合要求的包装结构； - 具备一定的创新思维和解决问题的能力； - 提高学生的团队合作能力和沟通能力。

3. 课程内容本课程的主要内容包括：3.1 包装结构设计概述•包装结构设计的重要性和作用•包装结构设计的基本原理和要求•包装结构设计流程概述3.2 包装结构设计原理•包装结构设计中的力学原理•包装结构设计中的材料选择与性能要求•包装结构设计中的工艺要求3.3 包装结构设计方法•包装结构设计中的创新思维方法•包装结构设计中的模拟和分析方法•包装结构设计中的实验和测试方法3.4 包装结构设计案例分析•分析常见产品的包装结构设计案例•讨论包装结构设计中的问题与挑战•探讨包装结构设计的进一步发展方向4. 课程安排本课程为全学期课程，每周授课2个学时，共计32个学时。

4.1 第1-2周：包装结构设计概述•介绍包装结构设计的重要性和作用•讲解包装结构设计的基本原理和要求•简要介绍包装结构设计流程4.2 第3-4周：包装结构设计原理•探讨包装结构设计中的力学原理•分析包装结构设计中的材料选择与性能要求•介绍包装结构设计中的工艺要求4.3 第5-6周：包装结构设计方法•引导学生运用创新思维方法进行包装结构设计•教授包装结构设计中的模拟和分析方法•介绍包装结构设计中的实验和测试方法4.4 第7-8周：包装结构设计案例分析•分析常见产品的包装结构设计案例•讨论包装结构设计中的问题与挑战•探讨包装结构设计的进一步发展方向4.5 第9-10周：课程总结与讨论•回顾本课程的学习内容•学生展示自己的包装结构设计作品•学生就包装结构设计的问题和挑战进行讨论5. 课程评估方式本课程的评估方式包括以下几个方面：•课堂作业（占总成绩的30%）：要求学生完成每周的课堂作业，包括理论分析和实践操作。

《包装结构设计》课程教学大纲一、课程性质与任务包装结构设计是包装工程专业一门实践性较强的专业技术课，课程任务是使学生在学习了包装材料等课程的基础上，掌握包装容器结构设计基本理论，能够根据被包装物品的特点和所选用的包装材料，进行包装容器的合理结构设计，并具备各种包装容器的成型和生产工艺知识。

教学过程中要注意培养学生的空间想象力，加强课程的实践环节，注重提高学生的实际动手能力。

二、课程教学目标本课程是包装工程专业的一门实践性很强的专业课，要求学生不仅要掌握各种包装材料的特性、成型特点和包装结构设计的基本理论；而且要有良好的空间想象力和动手能力。

本课程理论课结束以后，安排一周时间的包装结构课程设计，以加深学生对所学包装结构设计基本理论的理解，同时提高学生专业理论与实践相结合的能力。

三、教学内容结构学时数:48学时其中:实验实训学时：10学时四、教学内容与要求第一章绪论目的要求：通过本章的学习，使学生对本课程涉及的基本内容有一个整体的初步认识，掌握包装结构设计的基本原则，了解包装结构设计在包装系统设计中的作用和地位。

内容：1）包装的定义、功能及分类；2）包装设计的内容和包装结构设计的基本原则。

第二章包装结构设计基础目的要求：通过本章的学习，使学生能够全面了解包装结构设计的基础知识，能够掌握包装结构设计图的表达方式和尺寸标注方法，正确理解各种材料包装容器结构设计图所表达的内容。

内容：1）纸盒（箱）类包装结构设计基础；2）非纸盒（箱）类包装结构设计基础；3）人工工效学在包装结构设计中的应用。

第三章折叠纸盒结构设计目的要求：介绍折叠纸盒的主体结构、局部结构和特殊结构特点，了解制作折叠纸盒的原材料。

重点讲述各类折叠纸盒的结构设计方法，使学生通过本章的学习，能够较熟练地运用折叠纸盒结构设计的基本理论，进行各类折叠纸盒的结构设计。

内容：1）1）?折叠纸盒基础知识；2）管式折叠纸盒的结构设计；3）盘式折叠纸盒的结构设计；4）管盘式折叠纸盒的结构设计；5）折叠纸盒的尺寸设计；6）纸盒模切版设计。

包装结构设计知识点包装在现代社会中起着至关重要的作用。

无论是产品的保护、运输还是市场营销，包装都扮演着重要的角色。

一个好的包装结构设计能够吸引消费者的目光并保护产品的完整性。

在本文中，我们将讨论一些包装结构设计的知识点，帮助您了解如何创造出具有吸引力和实用性的包装设计。

一、目标受众的研究与分析在开始包装结构设计之前，了解目标受众是至关重要的。

包装设计需要考虑到不同人群的需求和喜好。

例如，对于年轻人来说，他们可能更喜欢时尚和个性化的包装设计；而对于年长的消费者来说，他们可能更注重包装的功能性和易用性。

因此，在进行包装结构设计之前，我们需要进行一定的市场研究和目标受众的分析，以确保设计与目标受众的需求相符。

二、包装材料的选择包装结构设计的关键是选择合适的包装材料。

根据不同产品的特性和用途，我们需要选择适合的材料来保护产品。

常见的包装材料包括纸板、塑料、金属等。

纸板适用于轻型产品的包装，如食品盒等；塑料在包装电子产品和液体产品时具有优异的防潮和封存性能；金属包装则常用于保护易碎物品，如玻璃瓶等。

正确选择包装材料有助于提高包装的强度和防护性能。

三、包装结构的设计原则在进行包装结构设计时，有一些基本的设计原则需要遵循。

首先，包装应该具有稳定性和抗压性，以保护产品在运输和储存过程中不受损。

其次，包装应该易于打开和关闭，方便消费者使用。

此外，包装的设计应该符合人体工程学，使得消费者能够方便地抓取和携带产品。

最后，包装设计应符合环保标准，选择可再生和可回收的材料，并尽可能减少包装废物的产生。

四、包装的创新元素随着社会的发展，创新已经成为包装结构设计中的重要元素。

创新的包装设计能够吸引消费者的目光并提升产品的竞争力。

例如，采用独特的形状和结构设计，可以使产品在货架上脱颖而出；利用可视化设计和交互性设计，可以增加产品与消费者的互动性。

创新的包装设计需要设计师具备良好的想象力和创造力，并与市场需求相结合。

五、包装安全性与功能在设计包装结构时，安全性和功能性是不可忽视的因素。

包装结构设计课程设计（1）《包装结构设计》课程设计指导一、设计选题及要求1、设计××系列酒包装，两种规格：盒装1瓶300ml；盒装2瓶150ml。

要求：①画出酒瓶结构三视图（说明封口类型，画出瓶口、瓶盖结构），且标出相关尺寸；②画出外包装盒的结构展开图（对其特征结构加以说明），且标出相关尺寸，缩放一定比例做出实体纸盒。

③若有附件，画出附件结构图，标明尺寸。

2、设计××系列护肤品包装，至少四件，内包装至少包含两种包装材料及两种瓶口结构，规格自定。

绘图要求：①画出各产品内包装结构三视图（说明各瓶体封口类型，画出瓶口、瓶盖结构），且标出相关尺寸；②画出外包装盒的结构展开图（对其特征结构加以说明），且标出相关尺寸，缩放一定比例做出实体纸盒。

3、设计××系列饮料包装，至少采用三种不同包装材料，规格自定。

绘图要求：①画出塑料/玻璃容器结构三视图（说明封口类型，画出瓶口结构），标出相关尺寸；②画出纸包装容器结构展开图，标出相关尺寸，缩放一定比例做出实体纸盒。

③画出金属包装容器结构简图；计算坯料的落料尺寸；画出盖、底结构简图。

4、设计××饮料成组包装（便于一次购买），采用六瓶组合，要求能看到商品，便于携带。

内包装规格为150ml。

绘图要求：①画出瓶体容器结构三视图（说明封口类型，画出瓶口结构），标出相关尺寸；②画出成组包装盒的结构展开图或三视图（对其特征结构加以说明），且标出相关尺寸，缩放一定比例做出实体纸盒。

二、设计说明书内容要求1、明确产品的规格形态及其包装特性；2、分析材料对产品及流通环境的适应性，选定包装材料；3、提出包装容器结构设计方案，确定成型方法，通过设计计算相应尺寸，画出相应结构图。

三、设计说明书格式要求条理清晰；文字必须打印，计算公式和设计图可以手绘。

附格式：轻纺工程与艺术学院《包装结构设计》课程计说明书标题（如倩碧系列护肤品包装设计）学生姓名：_____________学号：_____________班级：_____________指导教师：_____________完成时间：_____________1 **包装材料的选用2 **包装容器结构设计设计顺序由内至外，设计结构需满足容量要求。

包装结构设计精品课程一、课程简介包装结构设计是指在产品包装的过程中，根据产品的特点和市场需求，设计出合理的包装结构，以保护产品的完整性和安全性，提升产品的附加值和竞争力。

本课程将深入探讨包装结构设计的原理、方法和实践，帮助学习者掌握包装结构设计的核心技能，提升包装设计水平。

二、课程目标1.理解包装结构设计的重要性和作用；2.掌握包装结构设计的基本原理和方法；3.学习包装结构设计的实际应用技巧；4.提升包装结构设计的创新能力和解决问题的能力；5.培养对包装结构设计的审美意识和品质追求。

三、课程大纲1. 包装结构设计概述•包装结构设计的定义和分类•包装结构设计的重要性和作用•包装结构设计的发展趋势2. 包装结构设计原理•产品特性与包装结构设计的关系•功能性与美观性的平衡•可持续发展与环境友好设计3. 包装结构设计方法3.1 结构分析与创新•产品结构分析方法•包装结构创新的思维方式•利用材料和工艺创造独特的包装结构3.2 包装结构模型制作•三维建模软件的应用•快速成型技术在包装结构设计中的应用•包装结构模型的制作流程与注意事项3.3 包装结构优化与验证•包装结构的强度与稳定性分析•包装结构的可行性验证•包装结构的改进与优化4. 包装结构设计实践4.1 实际案例分析•食品包装结构设计案例分析•化妆品包装结构设计案例分析•电子产品包装结构设计案例分析4.2 创新设计项目•学员个人或团队参与的包装结构设计项目•创新设计思路和实施方案•设计成果展示与评价5. 包装结构设计展望•数字化包装结构设计的发展趋势•智能化包装结构设计的前景•可持续发展与包装结构设计的关系四、教学方法1.理论授课：通过讲解、示范等方式，介绍包装结构设计的相关理论知识和实践经验。

2.实践操作：通过实际案例分析和创新设计项目，引导学习者进行包装结构设计的实践操作。

3.小组讨论：组织学习者进行小组讨论，分享经验、交流观点，提升学习效果。

4.案例分析：通过分析实际案例，帮助学习者理解包装结构设计的具体应用和实际问题解决方法。

天津科技大学瓷器盘快递包装设计说明书学院：包装与印刷工程学院班级：1106xx班姓名：XXX指导教师：XXX学号：XXX日期：2014年XXX110611，110612班一、设计题目作业：完成某一产品的包装设计，根据产品的特性选择材料，可以优先考虑纸包装设计。

表1 设计题目销售包装和运输包装设计。

二、设计任务1. 分析产品包装特性，完成产品包装的市场调研（可做调查问卷）；2. 完成产品的系列化销售包装，设计产品的内中包装设计（同一系列中至少有两个以上包装结构）；3. 完成产品的运输包装，设计一定装量的彩色瓦楞纸箱设计（选销售包装中的一种进行）。

4. 产品展示架不需要设计运输包装，但是需要完成两套产品展示架的设计。

三、设计要求构图描绘设计方案，不需要原型制作（也可使用其他材料替代做出展示效果）。

2. 瓦楞纸箱设计符合包装模数（600x400，550x366）；3. 比例：（1）结构图：1:N（2）纸盒装潢图和效果图1:N（A4标准图纸）。

四、工作量1. 市场选定产品，品牌自拟（除5-7外）。

2. 设计销售包装盒，绘制结构图、装潢图和效果图（不少于两个方案）；销售包装的纸盒进行打样，有最终纸盒实物。

3. 设计运输瓦楞纸箱结构图：A/C/AB（F）一页成型（选择一个方案进行设计）。

4. 瓦楞纸箱装潢设计图。

5. 设计说明书（注意顺序）(1)封面(2) 扉页(3)设计任务书(4)摘要(5)目录(6)正文(7)参考文献(8)附录图纸五、原始数据1. 商品类型市场自选，进行包装市场调研2. 重量、外形尺寸3. 销售单位：自定4. 销售包装显示信息：（1）产品名称（2）容量（3）厂名（4）厂址（5）保质期5. 运输包装显示信息：（1）产品名称、型号、数量、产品标准编号（2）纸箱外尺寸、重量、（净重、毛重）、厂址、厂名、生产日期（3）标志六、设计评价标准1. 概念的创意性（突出艺术与创意的结合，设计概念独特新颖）2. 技术的创新性（包括容器印刷工艺与技术具有创新性）3. 结构设计合理、适合批量生产制造4. 良好的销售外观（设计美观大方、适合市场需求）5. 有利于环保和可持续发展（充分考虑材料运用及回收利用）6. 适于内装物且开启方便七、设计提交1. 设计说明书（包括市场调研、被包装物特性、纸盒结构设计、装潢设计、运输包装等，电子文档和纸质文本各一份）。

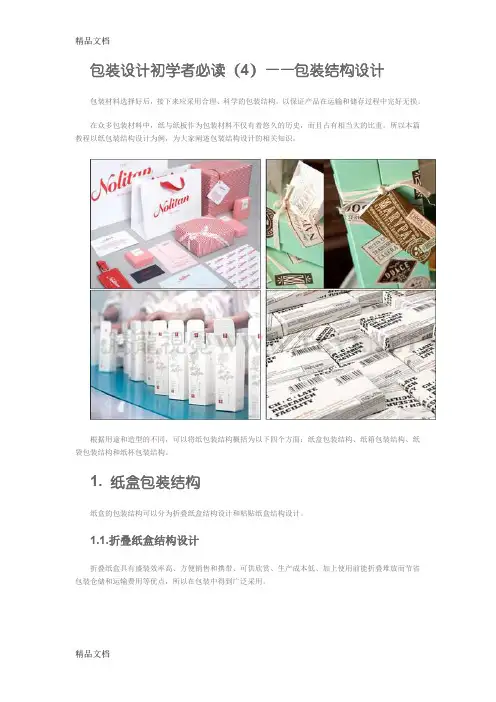

包装设计初学者必读（4）——包装结构设计包装材料选择好后，接下来应采用合理、科学的包装结构，以保证产品在运输和储存过程中完好无损。

在众多包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。

所以本篇教程以纸包装结构设计为例，为大家阐述包装结构设计的相关知识。

根据用途和造型的不同，可以将纸包装结构概括为以下四个方面：纸盒包装结构、纸箱包装结构、纸袋包装结构和纸杯包装结构。

1. 纸盒包装结构纸盒的包装结构可以分为折叠纸盒结构设计和粘贴纸盒结构设计。

1.1.折叠纸盒结构设计折叠纸盒具有盛装效率高、方便销售和携带、可供欣赏、生产成本低、加上使用前能折叠堆放而节省包装仓储和运输费用等优点，所以在包装中得到广泛采用。

折叠纸盒可分为直型纸盒和托盘纸盒。

直型纸盒是指盒身呈竖直状，适宜于酒、化妆品、药品等立式瓶的外包装。

托盘纸盒在超市用途最广，从食品到纺织品，再到杂货商品都可以使用。

提示：折叠纸盒一般不用黏合剂，而用纸板互相拴接和锁口的方法，使纸盒成型和封口。

1.2.粘贴纸盒结构设计粘贴纸盒又称硬纸盒，它比一般的折叠盒有更好的强度和漂亮的外观，给人一种高级名贵之感，常用于高档商品和礼品的包装。

粘贴纸盒的种类有很多，可以归纳为以下几种：（1）摇盖盒这种结构的纸盒是指盖体和盒体结合在一起，盖体的一边固定而另一边摇动开启的折叠纸盒。

由于摇盖纸盒结构简单，开启又比较方便，所以在纸盒包装设计中，经常用到这种结构。

（2）开窗式开窗式纸盒是在盒的可展销面上开窗口，形成透明状态，可以使消费者看见内装物品的一部分或全部。

开窗的大小或位置可以根据商品特点和画面设计来决定，使其达到科学、合理、美观等目的。

（3）陈列式陈列式纸盒又称“POP”包装盒，可供广告性陈列，又能充分显示出包装物的形态。

陈列式包装的形式可以分为两类：一类是不带盖的，可以露天陈放；一类是带盖的，展销时可将盖打开，运输时又可将盖合拢。

（4）提携式提携式包装盒最大的特点是方便携带，也成为可携带性包装盒。

包装结构设计概论1. 引言包装结构设计是包装行业中的关键技术之一。

随着产品多样化和市场需求不断变化，包装结构设计既要满足产品保护和运输需求，又要满足消费者对包装感官体验的要求。

本文将介绍包装结构设计的基本概念、设计要素以及设计流程，以期为包装行业从业者提供一些参考。

2. 包装结构设计的基本概念2.1 包装结构包装结构是指包装盛装物品的体系结构，包括盒型结构、袋型结构、罐型结构等。

包装结构与产品的形状、性质、尺寸密切相关，它不仅要能够保护产品，还要适应产品的包装容量、堆垛方式等。

2.2 包装结构设计包装结构设计是指根据产品的特性和要求，设计出最佳的包装盛装方案的过程。

它要考虑到产品的稳固性、适应性、耐久性等因素，以满足产品在运输、储存和销售过程中的各种要求。

3. 包装结构设计的要素3.1 产品特性包装结构设计首先要考虑的是产品的特性。

产品的重量、形状、尺寸等因素都会影响包装结构的设计。

轻质产品可以采用简单的包装结构，而重型产品则需要更加坚固的包装结构。

3.2 包装材料包装材料是包装结构设计的重要组成部分。

常见的包装材料包括纸板、塑料、金属等。

选择合适的包装材料可以提高包装结构的稳定性和耐久性。

3.3 运输方式不同的运输方式对包装结构的要求也不同。

例如，小包装通常需要承受不同的挤压和冲击力，而大件货物则需要抵御震动和颠簸。

3.4 环境因素包装结构还要考虑环境因素对产品的影响。

例如，如果产品需要在潮湿的环境中使用，包装结构就需要使用耐水性材料。

4. 包装结构设计的流程4.1 需求分析包装结构设计的第一步是进行需求分析。

了解产品的特点和要求，包括产品的形状、尺寸、重量、运输方式等。

同时还需要了解市场需求和消费者的品味，以确定包装结构的设计方向。

4.2 结构设计基于需求分析的结果，进行包装结构的设计。

包装结构设计要考虑产品的稳定性、承受能力、包装材料的使用等。

通过CAD软件进行三维建模，可以帮助设计师更好地展示和优化包装结构。

《包装结构设计》课程教学大纲一、《包装结构设计》课程说明（一）课程代码：122310232（二）课程英文名称：Design of Package Structure（三）开课对象：材料工程技术（包装材料与工程方向）（四）课程性质：《包装结构设计》是包装工程专业的一门实践性较强的专业技术基础课程，同时是艺术设计等专业的一门重要的专业基础课。

（五）教学目的：通过本课程的学习，能够使学生获得有关包装容器的形式、结构以及成型方法等方面的理论和技术知识，全面掌握包装容器结构的设计方法、步骤和基本的设计技能，使学生具备一定的空间想象力，能够按照商品流通、储存和销售的具体要求，从包装容器的造型入手，对一般商品的包装、装潢进行较为合理的设计，应用所学知识解决生产实践中的具体问题，为毕业后能胜任各种包装容器的结构设计打好基础。

（六）教学内容：《包装结构设计》课程的主要内容有包装结构设计总论、包装结构设计通则和评价标准、纸包装容器结构设计、塑料包装容器结构设计、金属包装容器结构设计、玻璃包装容器结构设计、陶瓷包装容器结构设计和封盖结构设计等。

（七）学时数、学分数及学时数具体分配学时数：48 学时分数：3 学分（八）教学方式以多媒体为主要形式的课堂教学。

（九）考核方式和成绩记载说明考核方式为考试。

严格考核学生出勤情况，达到学籍管理规定的旷课量取消考试资格。

综合成绩根据平时成绩和期末成绩评定，平时成绩占40% ，期末成绩占60%。

二、讲授大纲与各章的基本要求第一章绪论教学要点：掌握包装结构设计的基本概念及其在包装工程专业的地位，了解包装设计与材料、机械和工艺的关系，掌握包装结构设计与造型设计、装潢设计的关系教学时数：2学时教学内容：第一节包装结构设计一、包装结构二、包装结构设计第二节包装结构设计在包装工程中的地位一、包装结构设计的地位二、装设计与材料、机械和工艺的关系三、包装结构设计与造型设计、装潢设计的关系四、怎样学习包装结构设计考核要求：1. 包装结构的定义（掌握）2.包装结构设计的地位（掌握）3. 包装设计与材料、机械和工艺的关系（了解）4. 包装结构设计与造型设计、装潢设计的关系（掌握）第二章结构设计基础教学要点：通过本章的教学使学生了解纸盒（箱）类绘图设计符号与计算机代码、设计尺寸标注和纸包装各部结构名称，并掌握纸盒（箱）类包装结构设计基本原理；了解非纸盒（箱）类绘图设计符号和设计尺寸标注；了解人类工效学。

一、包装1.包装的含义包装，常备单纯地理解为盛装商品的容器，有时也被理解为包装商品的过程。

美国包装学会对于包装的定义：包装是符合产品的需求，依据最正确的本钱，便于货物的转送、流通、交易、储存于贩卖而实施的统筹整体系统的预备工作。

日本对包装的定义是：包装便于物品的输送及保管，并维护商品的价值，保持商品的状态而适当的材料或容器对物品所实施的技术及实施的状态。

中国；包装是在为流通过程中保护产品、便利贮存、促进销售，按确定的技术方法而承受的容器、材料和关心物等总的名称。

包装的目的是保护产品、便利贮存、促进销售。

2包装的功能包装的功能是指，包装所具有的保护内装物，使其不致损坏的力气与效率。

包装的功能的作用对象并不是单一的，有针对内装物，有的则是为了消费者。

a，容装功能。

b，计量功能c，保护功能。

保护功能是包装的根本功能。

包装的保护功能主要表达在两个方面；一是保卫功能，保卫功能是指包装必需具有保持内装物不受外力的侵害，并且具有维持与昂装的力气。

具体就是说包装具备防震惊、防冲击、防折裂、防挤压、防辐射、防盗窃等力气：二是贮存功能，包装具有储存、保质的力气。

d，便利功能。

是指包装具有使内装物在保护、贮存等方面的便利，从而提高物品的流通效率。

具体表现在五个方面；一是便利运输，二是便利储存，〔易堆放，可以削减仓储的费用，提高仓储效率〕三是便利销售〔适当的销售包装，有利于在橱窗、货架上陈设和销售〕四是便利使用，五是便利处理〔包装材料必需符合环保要求，便于使用后的处理〕e，促销功能。

是指包装具有吸引消费者、促进销售的力气。

f，社会功能。

包装系统是生产系统与社会发生联系的重要媒介，反映着当代生产、技术进展水平，以及消费趋势和消费水平。

3包装分类a 按包装的目的分。

可分为销售包装和运输包装〔工业包装〕。

销售包装是以销售为主要目的的包装，与内装物一起到达消费者手中，具有防护、美化和宣传产品，促进销售的作用。

销售包装的容量相对较小，造型精巧，在构造上留意使用、便利，设计上追求和强化心理效应；运输包装又称工业包装，使用于工业用品或一些产品在运输时使用的包装。

包装结构教程
包装结构教程可以包括以下内容：
1. 包装结构的基本概念：介绍什么是包装结构，包装结构的作用和重要性。

2. 包装结构的分类：介绍不同类型的包装结构，如盒状结构、袋状结构、桶状结构等。

3. 包装结构的设计原则：讲解包装结构设计时应考虑的因素，如产品的特点、运输方式、使用方便性等。

4. 包装结构的制作步骤：详细介绍包装结构的制作过程，包括设计、样品制作、测试、批量生产等。

5. 包装结构的材料选择：介绍包装结构常用的材料，如纸板、塑料、金属等，以及选择材料的标准和考虑因素。

6. 包装结构的印刷与装饰：讲解如何对包装结构进行印刷和装饰，包括图案设计、印刷工艺选择、烫金、UV涂层等。

7. 包装结构的性能测试：介绍常用的包装结构性能测试方法，如抗压强度、抗震动、气密性等测试。

8. 包装结构的创新与发展：探讨包装结构的创新趋势和发展方向，如绿色环保包装、智能包装等。

以上是包装结构教程的一些基本内容，具体可以根据实际需求进行补充和拓展。
