本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。

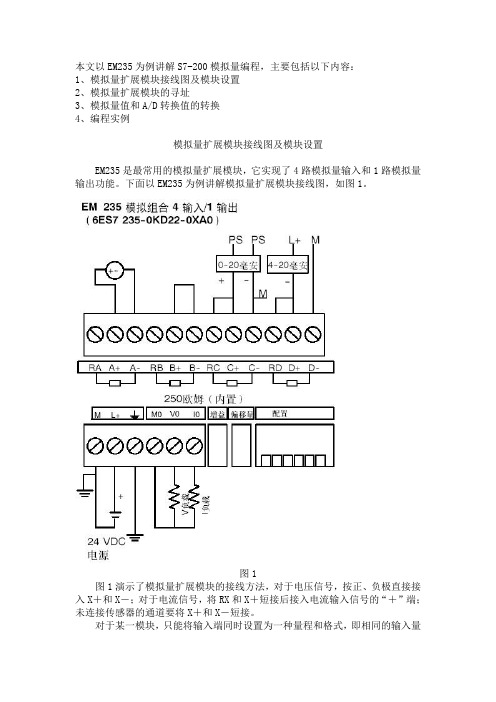

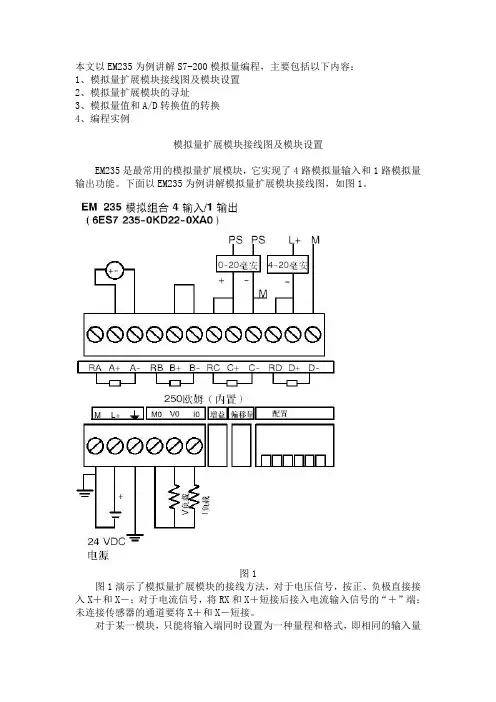

下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）量的单/双极性、增益和衰减。
时，模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。
6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。

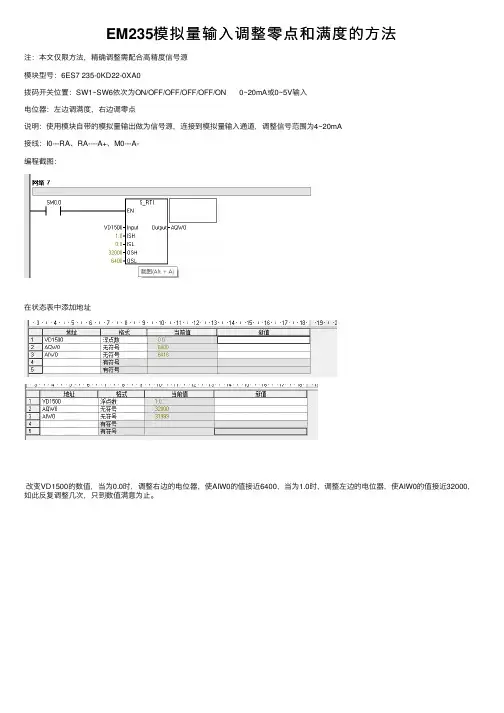

输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。
其步骤如下：A、切断模块电源，选择需要的输入范围。
B、接通CPU和模块电源，使模块稳定15分钟。
C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。
G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。
H、必要时，重复偏置和增益校准过程。
EM235输入数据字格式下图给出了12位数据值在CPU的模拟量输入字中的位置图2可见，模拟量到数字量转换器（ADC）的12位读数是左对齐的。
模拟量编程模拟量扩展模块S7-200CPU要附加模拟量扩展模块才能实现模拟量输入/输出的功能。
普通模拟量模块有：•EM231：4通道电流/电压输入模块；配置拨码开关。
其中使用开关3，4，5来选择模拟量输入范围，使用开关1，2来选择电流输入模式（只有通道6和7可以用作电流输入）。
8输入的EM231模块只有第6、7两通道可以用做电流输入，使用拨码开关1、2对其进行设置：当开关1为“ON”时，通道6用做电流输入；开关2为“ON”时，通道7用做电流输入。
反之，当1、2开关为“OFF”时，6、7通道用做电压输入。
表2.新EM2318模拟量输入配置开关表•EM232：2通道电流/电压输出模块；•EM235：4通道电流/电压输入，1通道电流/电压输出。
温度测量型模块有：•EM231TC：4通道热电偶输入模块；•EM231RTD：2通道热电阻输入模块。
有一款新产品CPU224XP在CPU本体上集成了简单的模拟量I/O通道，性能不如模拟量模块。
将模拟量传感器信号连接到S7-200模拟量输入模块（EM231，EM235）模拟量输入模块可以通过DIP拨码开关设置为不同的测量方法。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围。
(注:开关设置只有在重新上电后才能生效)DIP拨码开关的具体设置请参照《S7-200系统手册》。
输入阻抗与连接有关：电压测量时，输入是高阻抗为10MOhm；电流测量时，需要将Rx和x短接，阻抗降到250Ohm。
下列各图是各种传感器连接到S7-200模拟量输入模块的示例：1.四线制－外供电－电流型信号接线2.二线制－电流测量接线图中的L+和M属于为模拟量模块供电的CPU传感器电源。
如果使用其他外接电源，只要用相应电源的输出端取代上图中的L+和M，而且要使其M和为模块供电的M连接起来，如图3。
图3.三线制电流信号测量接线图4.四线制电压信号测量为了防止模拟量模块因短路而损坏，可以在传感器回路中串入一个750Ohm电阻。
S7-200模拟量模块系列模拟信号是指在一定范围内连续的信号（如电压、电流），这个“一定范围”可以理解为模拟量的有效量程。
在使用S7-200模拟量时，需要注意信号量程范围，拨码开关设置，模块规范接线，指示灯状态等信息。
本文中，我们按照S7-200模拟量模块类型进行分类介绍：⌝AI 模拟量输入模块⌝ 1.⌝ 2. AO模拟量输出模块3. AI/AO模拟量输入输出模块4. 常见问题分析首先，请参见“S7-200模拟量全系列总览表”，初步了解S7-200模拟量系列的基本信息，具体内容请参见下文详细说明：AI 模拟量输入模块A. 普通模拟量输入模块：如果，传感器输出的模拟量是电压或电流信号（如±10V或0~20mA），可以选用普通的模拟量输入模块，通过拨码开关设置来选择输入信号量程。
注意：按照规范接线，尽量依据模块上的通道顺序使用（A->D），且未接信号的通道应短接。
具体请参看《S7-200可编程控制器系统手册》的附录A-模拟量模块介绍。
4AI EM231模块：首先，模拟量输入模块可以通过设置拨码开关来选择信号量程。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围，且开关设置只有在重新上电后才能生效。
也就是说，拨码设置一经确定后，这4个通道的量程也就确定了。
如下表所示：注：表中0~5V和0~20mA（4~20mA）的拨码开关设置是一样的，也就是说，当拨码开关设置为这种时，输入通道的信号量程，可以是0~5V，也可以是0~20mA。
♣8AI EM231模块：8AI的EM231模块，第0->5通道只能用做电压输入，只有第6、7两通道可以用做电流输入，使用拨码开关1、2对其进行设置：当sw1=ON，通道6用做电流输入；sw2=ON 时，通道7用做电流输入。
反之，若选择为OFF，对应通道则为电压输入。
注：当第6、7道选择为电流输入时，第0->5通道只能输入0-5V的电压。
B. 测温模拟量输入模块（热电偶TC；热电阻RTD）：如果，传感器是热电阻或热电偶，直接输出信号接模拟量输入，需要选择特殊的测温模块。
智建恒标准控制板拨码设置使用手册在使用本产品前请您务必阅读本手册！拨码拨到数字方向为OFF、拨码拨到ON方向为ONS3设置控制机机号：拨码开关S3设置主控板机号图解S3-1：拨到ON为0,拨到OFF为机号1S3-2：拨到ON为0,拨到OFF为机号2S3-3：拨到ON为0,拨到OFF为机号4S3-4：拨到ON为0,拨到OFF为机号8S3-5：拨到ON为0,拨到OFF为机号16S3-6：拨到ON为0,拨到OFF为机号32S3-7：拨到ON为0,拨到OFF为机号64S3-8：拨到ON为入口,拨到OFF为机号出口拨码拨到数字方向为OFF、拨码拨到ON方向为ON注意：主控板及临时卡计费器拨码开关设置一致S1辅助功能设置：一进一出停车场收费管理系统S1-1：拨到ON为无需压地感读卡入口控制板拨码开关出厂默认设置(无车取卡),拨到OFF为需压地感读卡(一车一卡)。
S1-2：拨到ON为实行月卡过期处理(过期按临时卡收费),拨到OFF无月卡过期处理。
S1-3：拨到ON为跨段收费白天段按次收费,拨到OFF为默认标准收费。
S1-4：拨到ON为跨段收费夜天段按次收费,拨到OFF为默认标准收费。
S1-5～S1-8组合功能定义； S1-6拨到ON为入口单模块出卡；出口S1-6、S1-8同时拨到ON为分段收费；出口S1-7拨到ON为跨段收费；出口S1-5、S1-7拨到ON为北京小数点收费,出口S1-5、S1-6、S1-7拨到ON为贵阳收费；入口S1-8拨到ON为ID卡自动出卡。
S2主功能设置：S2-1：拨到ON为道闸关到位才能一进一出停车场收费管理系统读卡,拨到OFF为与闸状态无关。
出口控制板拨码开关出厂默认设置S2-2：拨到ON为IC下载卡号有效,拨到OFF为IC下载卡号无效。
S2-3：拨到ON为IC临时卡手动开闸,拨到OFF为IC临时卡自动开闸S2-4：拨到ON为IC储值卡手动开闸,拨到OFF为IC储值卡自动开闸S2-5：拨到ON为IC免费卡手动开闸,拨到OFF为IC免费卡自动开闸S2-6：拨到ON为IC卡月卡手动开闸,拨到OFF为IC月卡自动开闸。
泰日 TM、EM锁使用说明书一.“初始化”并配置“管理卡”：按下电路板背面的“初始化按钮”，红灯亮，持续按住三秒钟，蜂鸣器“嘀”一长声，松开“初始化按钮”，红绿灯交替闪烁，约两秒钟后，原来所有的“开门卡”被删除，进入配置“管理卡”程序：1.蜂鸣器“嘀”一短声，绿灯每隔一秒钟闪一下，此时为单卡开门模式，如果在按一下“初始化按钮”，进入双卡开门模式；1蜂鸣器“嘀、嘀”两短声，绿灯每隔一秒钟闪两下，此时为双卡开门模式，再按一下“初始化按钮”，进入单卡开门模式，如此循环。
2绿灯闪烁时，将任意一个TM卡碰触TM读头，蜂鸣器“嘀”一短声，该卡即为“管理卡”，请做好标记！“管理卡”既可以开门或关门，又可以增加或删除“开门卡”。
二、增加“开门卡”：将“管理卡”碰触TM读头，蜂鸣器“嘀”一短声，开门或关门，绿灯快速闪烁，将其他TM卡碰触TM读头，蜂鸣器“嘀”一短声表示增加成功，蜂鸣器“嘀、嘀”两短声表示该卡已经增加过了，绿灯又快速闪烁，如此循环连续增加，直到再次将“管理卡”碰触TM读头或10秒内不碰触任何卡。
注：1. 一个锁最多有15个“开门卡”；2.双卡开门模式时，增加的第一个“开门卡”就是“客人开门卡”，其他的“开门卡”就是“服务员开门卡”；3.双卡开门模式时，必须由“客人开门卡”加任意一个“服务员开门卡”才能开门，开门时可以先碰“客人开门卡”再碰“服务员开门卡”，也可以先碰“服务员开门卡”再碰“客人开门卡”；4.双卡开门模式时，任意一个“开门卡”（“客人开门卡”或“服务员开门卡”）都可以开门。
三、删除“开门卡”：蜂鸣器“嘀”一长声后“嘀”一短声或“嘀、嘀”两短声，开门或关门，绿灯闪烁，将“管理卡”再碰角TM读头，红灯闪烁，将要删除的“开门卡”的上一序号“开门卡”（如果要删除第一张“开门卡”，请用最后一张“开门卡”）碰触TM读头，蜂鸣器“嘀”一短声表示删除成功，否则错误提示（红灯闪6下，同时蜂鸣器“嘀”6声）。

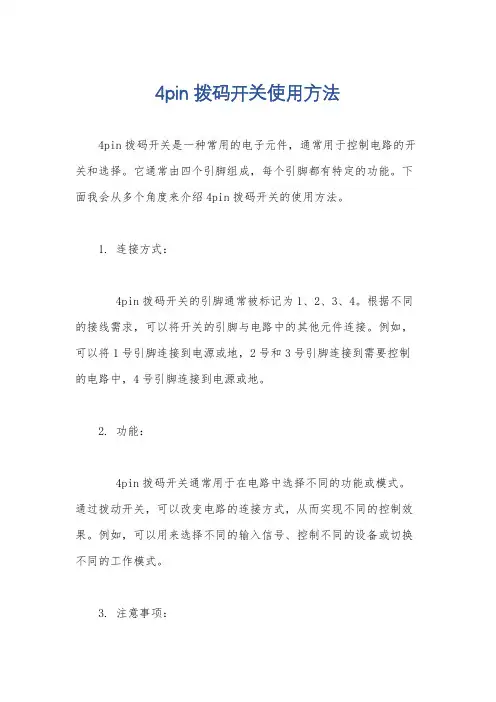

4pin拨码开关使用方法
4pin拨码开关是一种常用的电子元件，通常用于控制电路的开关和选择。
它通常由四个引脚组成，每个引脚都有特定的功能。
下面我会从多个角度来介绍4pin拨码开关的使用方法。
1. 连接方式：
4pin拨码开关的引脚通常被标记为1、2、3、4。
根据不同的接线需求，可以将开关的引脚与电路中的其他元件连接。
例如，可以将1号引脚连接到电源或地，2号和3号引脚连接到需要控制的电路中，4号引脚连接到电源或地。
2. 功能：
4pin拨码开关通常用于在电路中选择不同的功能或模式。
通过拨动开关，可以改变电路的连接方式，从而实现不同的控制效果。
例如，可以用来选择不同的输入信号、控制不同的设备或切换不同的工作模式。
3. 注意事项：
在使用4pin拨码开关时，需要注意正确连接引脚，以避免短路或错误操作。
另外，还需要根据具体的电路设计来选择合适的拨动方式，确保开关的操作与电路的预期功能相匹配。
4. 应用领域：
4pin拨码开关广泛应用于电子设备、通信设备、家用电器等领域。
在各种电子产品中，都可以看到拨码开关的身影，用于用户设置、模式切换等功能。
总的来说，4pin拨码开关是一种灵活、实用的电子元件，通过正确的连接和操作，可以实现电路控制和功能选择的用途。
希望以上介绍能够帮助你更好地理解和使用4pin拨码开关。

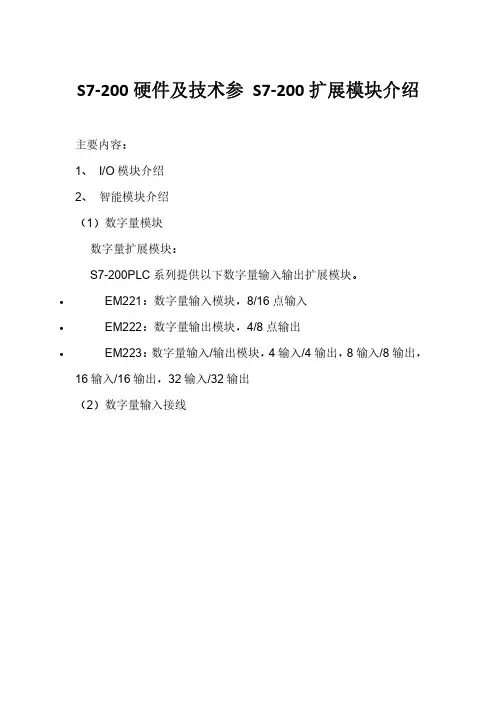

S7-200硬件及技术参S7-200扩展模块介绍主要内容：1、I/O模块介绍2、智能模块介绍（1）数字量模块数字量扩展模块：S7-200PLC系列提供以下数字量输入输出扩展模块。
EM221：数字量输入模块，8/16点输入EM222：数字量输出模块，4/8点输出EM223：数字量输入/输出模块，4输入/4输出，8输入/8输出，16输入/16输出，32输入/32输出（2）数字量输入接线EM22124VDC输入的模块可以接成漏型或是源型，只要每一组接成一样就行，输入点可以分组接不同的电源，这些电源之间没有联系也可以。
漏型输入：对应的输入器件为PNP型，高电平有效，共阴极，电流向输入点流入；源型输入：对应的输入器件为PN型，低电平有效，共阳极，电流从输入点流出。
另外，8点输入分为直流和交流模块，交流模块可以接交流输入，EM221的接线方式可作为CPU集成输入点接线的参考。
（3）数字量输出接线数字量输出模块有4点、8点输出，4点输出分为晶体管输出和继电器输出，8点输出分为晶体管输出、继电器输出和交流输出，晶体管输出只能接成源型24V直流输出，电流从输出点流出，继电器输出是一组共用了一个公共端的干接点，可以接交流或直流，电压等级最高到220V，但要保证一组输出接同样的电压，继电器输出点接直流输出时功能端接正或负都可以，EM222的接线方式可作为CPU集成输出点的参考。
（4）CPU224XP高速I/OCPU224XP和CPU224XP si输入输出点有不同的特性，两者特高速输入点I0.3，I0.4,I0.5支持5-24V DC电压的源型或漏型输入，同组其他输入点输入电压可以仍然是24V DC，要求两者电源的公共端在1M处连接，CPU224XP高速输出点Q0.0，Q0.1，Q0.2，Q0.3，Q0.4成组支持5-24V DC电压输出，其他输出点输出24V DC，输出源型；CPU224XP si所有集成输出点均支持5-24V DC电压输出，输出漏型。
S7-200模拟量问题的解答问题:S7-200模拟量输入模块（EM231，EM235）如何寻址?回答: 模拟量输入和输出为一个字长,所以地址必须从偶数字节开始, 精度为12位，模拟量值为0-32000的数值。
格式: AIW[起始字节地址] AIW6 ;AQW[起始字节地址] AQW0每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。
例: AIW0 AIW2 AIW4 AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0 (EM235只有一个模拟量输出), 第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。
(注: 每一模块的起始地址都可在step7 micro/win 中 Plc/Information里在线读到)。
问题:如何将传感器连接到S7-200 模拟量输入模块（EM231，EM235）以及有哪些注意事项？回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围。
(注:开关设置只有在重新上电后才能生效)输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。
注意:为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。
下列各图是各种传感器连接到S7-200 模拟量输入模块的示例为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻。
它将串接在内部250 Ohm电阻上并保证电流在 32 m A以下。
3: 电压测量注意:如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换.输入转换: X=32000 *(AIWx – 6400) /(32000 – 6400)输出转换: Y=计算值*(32000 – 6400)/32000 + 6400问题:为什么使用S7-200 模拟量输入模块时接收到一个变动很大的不稳定的值？回答: 1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。
