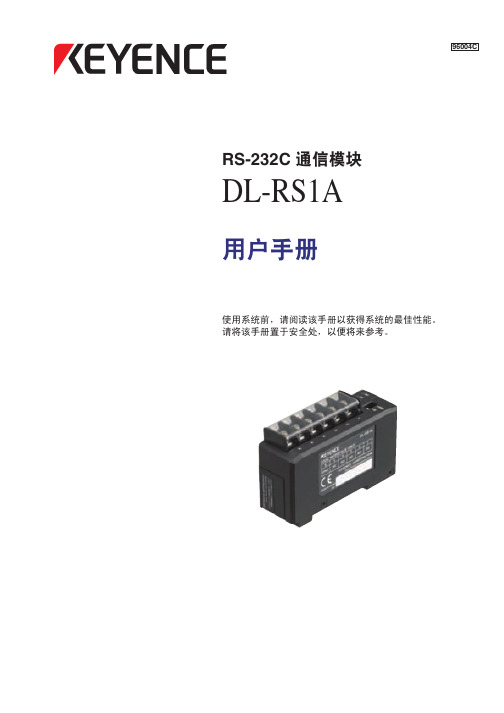

DL-RS1A-UM通讯模块使用手册
将模块安装在 DIN 轨道上 ..................................................................................................... 10
将模块连接至传感器放大器 ................................................................................... 11
端子连接.............................................................................................................................. 14 连接布线.............................................................................................................................. 15 可选缆线.............................................................................................................................. 15 输入电路图........................................................................................................................... 16
3-3 指令和响应 ............................................................................................. 22
将模块连接至传感器放大器 ................................................................................... 11
端子连接.............................................................................................................................. 14 连接布线.............................................................................................................................. 15 可选缆线.............................................................................................................................. 15 输入电路图........................................................................................................................... 16
3-3 指令和响应 ............................................................................................. 22

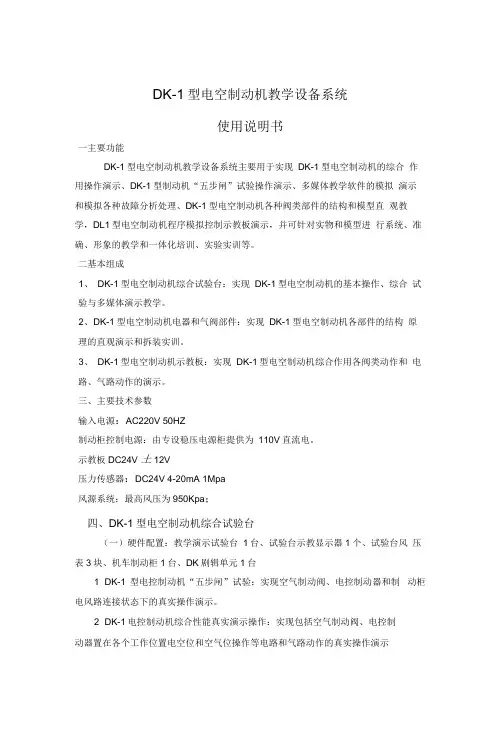

DK-1制动机设备说明书
DK-1型电空制动机教学设备系统使用说明书一主要功能DK-1型电空制动机教学设备系统主要用于实现DK-1型电空制动机的综合作用操作演示、DK-1型制动机“五步闸”试验操作演示、多媒体教学软件的模拟演示和模拟各种故障分析处理、DK-1型电空制动机各种阀类部件的结构和模型直观教学，DL1型电空制动机程序模拟控制示教板演示，并可针对实物和模型进行系统、准确、形象的教学和一体化培训、实验实训等。
二基本组成1、DK-1型电空制动机综合试验台：实现DK-1型电空制动机的基本操作、综合试验与多媒体演示教学。
2、D K-1型电空制动机电器和气阀部件：实现DK-1型电空制动机各部件的结构原理的直观演示和拆装实训。
3、DK-1型电空制动机示教板：实现DK-1型电空制动机综合作用各阀类动作和电路、气路动作的演示。
三、主要技术参数输入电源：AC220V 50HZ制动柜控制电源：由专设稳压电源柜提供为110V直流电。
示教板DC24V 土 12V压力传感器：DC24V 4-20mA 1Mpa风源系统：最高风压为950Kpa；四、DK-1型电空制动机综合试验台（一）硬件配置：教学演示试验台1台、试验台示教显示器1个、试验台风压表3块、机车制动柜1台、DK剧辑单元1台1 DK-1型电控制动机“五步闸”试验：实现空气制动阀、电控制动器和制动柜电风路连接状态下的真实操作演示。
2 DK-1电控制动机综合性能真实演示操作：实现包括空气制动阀、电控制动器置在各个工作位置电空位和空气位操作等电路和气路动作的真实操作演示（二）软件配置：安装系统教学软件1套、教学工控机和多媒体计算机1台、投影仪1台、投影屏幕及连接线通过DK-1型电空制动机多媒体教学软件，不同颜色的流动直观演示气路原理，利用三维仿真动画演示，同步语音解说，旋转、透明、剖开等动画，精确细致直观的演示各部件的结构、动作原理，包括电空制动控制器结构原理，空气制动阀结构原理，中继阀结构原理，分配阀结构原理，紧急阀结构原理，重联阀结构原理，压力开关结构原理，转换阀结构原理等。

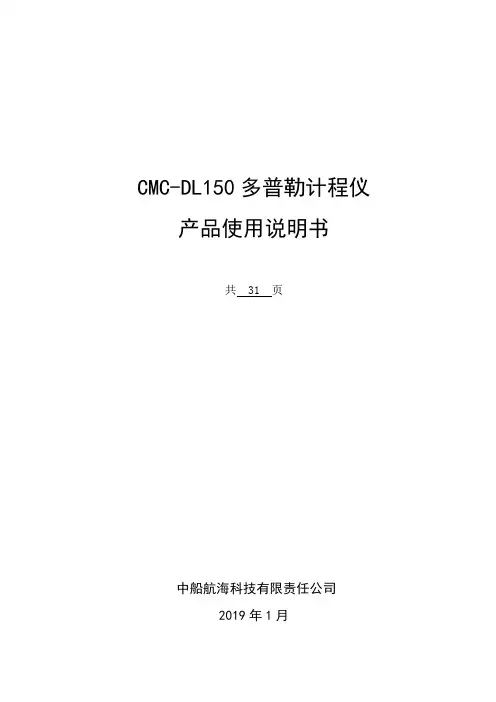

CMC-DL150 多普勒计程仪 使用说明书
CMC-DL150多普勒计程仪产品使用说明书共 31 页中船航海科技有限责任公司2019年1月CMC-DL150多普勒计程仪是一种利用发射的声波和接收的从水底反射波之间的多普勒频移，来测量船舶相对于水底的航速和累计航程的仪器。
主要用于巨型船舶在狭水道航行、进出港、靠离码头时提供船舶纵向和横向运动的精确数据。
产品特性：10.4寸LED液晶屏工作频率：270kHz测速精度：速度≤10节，误差＜0.15节；速度＞10节，误差＜1.5%速度范围：纵向-10节~+40节，横向-25节~+25节可为电子海图、综导台等设备提供速度及航程信息通讯接口：RS422脉冲输出：200脉冲/海里数据格式：NMEA0183设备具有对底测速和对水测速两种工作方式具有高低速报警功能具备辅助测深功能在安装设备的过程中，请不要切断电缆。
换能器基阵、换能器基阵电缆和主机箱是配套设备，切断电缆将影响设备的性能。
在安装过程中，出于设备维护的目的，换能器基阵线缆和换能器基阵可以暂时卸下。
修改与变更目录1 适用范围 (1)2 计程仪显控分机描述 (1)3 操作方式描述 (2)3.1 显示界面操作 (2)3.1.1 航行界面 (3)3.1.2 数字界面 (6)3.1.3 靠泊界面 (7)3.1.4 深度界面 (8)3.2 设置界面操作 (9)3.2.1 系统设置界面 (9)3.2.2 参数设置界面 (10)3.2.3 工作设置界面 (11)3.2.4 串口设置界面 (12)3.2.5 标定界面 (12)3.2.6 自检界面 (18)3.2.7 信息界面 (18)4 安装与调试 (19)4.1 换能器基阵安装 (20)4.2 整机安装 (20)4.3 设备调试 (20)5 常见问题分析与排除 (20)6 维护保养 (21)插图目录图1 屏幕及按键布局示意图 (1)图2 显示界面的通用显示信息 (2)图3 屏幕快捷键和对应屏幕显示位置 (3)图4 快捷设置位置 (3)图5 航行界面说明 (4)图6 日间模式的系统界面/夜间模式的系统界面 (4)图7 超速警示标志 (5)图8 报警识别后的警示标志 (6)图9 数字界面 (6)图10 靠泊界面说明 (7)图11 深度界面说明 (8)图12 设置界面说明 (9)图13 系统设置界面说明 (10)图14 参数设置界面说明 (10)图15 工作设置界面说明 (11)图16 串口设置界面说明 (12)图 17 标定界面说明 (13)图 18 标定程序主界面 (13)图 19 对水速度标定航行过程 (14)图 20 半自动对水测速标定中子航程递增说明 (15)图 21 半自动对水测速航程信息说明 (15)图 22 手动标定界面说明 (16)图 23 计算得出对地速度校正系数 (17)图 24 自检界面说明 (18)图 25 信息界面说明 (18)图 26 设备接线说明 (19)图 27 主机与显控分机安装尺寸 (20)1 适用范围本使用说明书适用于CMC-DL150多普勒计程仪（以下简称CMC-DL150），它针对CMC-DL150的显控分机及计程仪功能操作流程进行了详细的描述，以帮助用户尽快熟悉该产品及其使用方法。

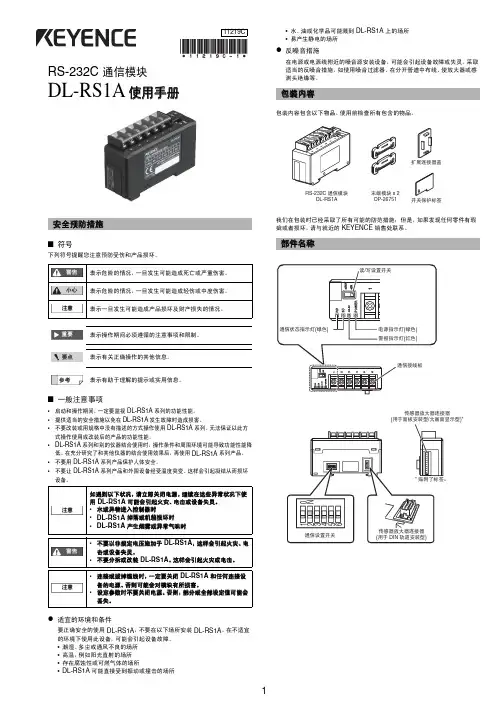

DL-RS1A_TORE_11219C_C_1
3 安装末端模块 (OP-26751: 两件套 ) 到放大器的两端和 RS-232C 通信模
块 DL-RS1A 上，然后在每个末端模块 (2 点 x 2 个 ) 的上部使用螺丝固定 住末端模块。 末端模块的安装方法与 RS-232C 通信模块 DL-RS1A 相同。
末端模块
末端模块
请确保将 RS-232C 通信模块 DL-RS1A 插入至末端的传
• 设定参数时不要关闭电源。否则，部分或全部设定值可能会 丢失。
适宜的环境和条件
要正确安全的使用 DL-RS1A，不要在以下场所安装 DL-RS1A。在不适宜 的环境下使用此设备，可能会引起设备故障。 • 潮湿、多尘或通风不良的场所 • 高温，例如阳光直射的场所 • 存在腐蚀性或可燃气体的场所 • DL-RS1A 可能直接受到振动或撞击的场所
1 用可选扩展缆线 (OP-35361) 将传感器放大器连接至 RS-232C 通信模块
DL-RS1A。
撕下保护标签
扩展缆线 (缆线长度：300mm)
撕下保护标签
• 牢固连接扩展缆线和连接器之前关闭电源。斜方向插入
注意
或不恰当插入时可能会损坏设备。
• 电源开启时插入或拔出缆线可能会损坏设备。
2 使用钳子分离 RS-232C 通信模块 DL-RS1A 的传感器放大器连接器
末端模块 x 2 OP-26751
开关保护标签
我们在包装时已经采取了所有可能的防范措施；但是，如果发现任何零件有瑕 疵或者损坏，请与就近的 KEYENCE 销售处联系。
部件名称
读/写设置开关
重要
表示操作期间必须遵循的注意事项和限制。
通信状态指示灯(绿色)
要点
表示有关正确操作的其他信息。

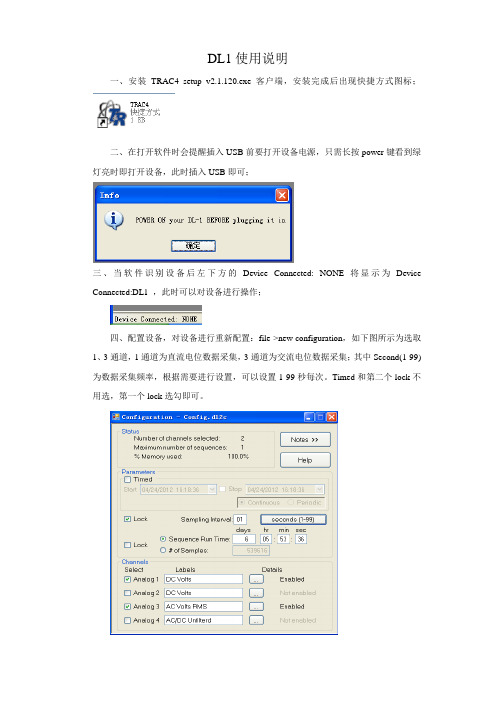

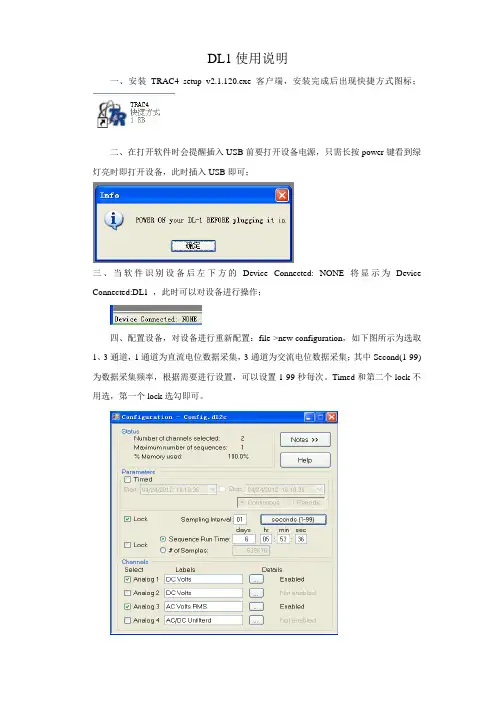

DL1高频数据记录仪使用方法
DL1使用说明
一、安装TRAC4_setup_v2.1.120.exe客户端，安装完成后出现快捷方式图标；
二、在打开软件时会提醒插入USB前要打开设备电源，只需长按power键看到绿灯亮时即打开设备，此时插入USB即可；
三、当软件识别设备后左下方的Device Connected: NONE 将显示为Device Connected:DL1 ，此时可以对设备进行操作；
四、配置设备，对设备进行重新配置：file->new configuration，如下图所示为选取
1、3通道，1通道为直流电位数据采集，3通道为交流电位数据采集；其中Second(1-99)为数据采集频率，根据需要进行设置，可以设置1-99秒每次。
Timed和第二个lock不用选，第一个lock选勾即可。
五、配置完后，在菜单栏选device->send configuration 将配置发送至设备，同事设备上原有数据即清空；
六、拔掉设备前在菜单栏选device->disconnect device后会提示可以将设备拔出时将USB断开；
七、现场测试时将数据采集线接好后按动login后至绿灯闪烁开始记录，记录完成后先按stop键，此时power键开始闪烁，可以断开数据采集连接线；
八、读取数据时按照一二三步重新连接设备，连接完成后在菜单栏选data->Get data 即可获取数据，保存数据在菜单栏选file->save as可以选取计算机路径将数据保存。
迪凯 DLU500i 紫外激光机 用户手册说明书
上海迪凯标识科技有限公司DIKAI 紫外激光机D L U500i 用户手册V1.2注意关闭激光机电源流程激光机处于待机的状态下，进入设置点>激光>点击一键关机>待电流逐步下降，显示关机流程结束才可切断电源。
否则将影响激光器寿命或损坏！警告所提供的此款激光机为4 级激光产品。
在操作过程中，会放射出波长355纳米的激光、功率最高达7瓦的不可见脉冲激光辐射。
请避免眼睛或皮肤暴露在直射或散射的辐射之中。
操作和准备使用此激光机之前，必须为其配备1 级别激光保护装置，以防有人意外遭受激光直射或散射。
如果不按本手册规定的方式或步骤控制或调整使用，则有可能导致激光辐射危险。
目录一、前言....................................................................................................................................-4 -二、安全....................................................................................................................................-5 -概述..........................................................................................................................-5 -指定用途..................................................................................................................-5 -安全提示与概念......................................................................................................-7 -激光等级..................................................................................................................-7 -危险警告..................................................................................................................-8 -免责声明................................................................................................................-10 2.12.22.32.42.52.6-三、设备描述..........................................................................................................................-11 - 工作原理................................................................................................................-11 -灼刻原理................................................................................................................-12 -技术参数................................................................................................................-13 -机器尺寸................................................................................................................-14 3.13.23.33.4- 四、设备安装..........................................................................................................................-16 -设备组成................................................................................................................-16 -安装准备................................................................................................................-16 -机架安装................................................................................................................-17 -激光机安装............................................................................................................-18 -激光机固定............................................................................................................-23 -开机操作................................................................................................................-23 4.14.24.34.44.54.6-五、软件操作..........................................................................................................................-25 -主界面....................................................................................................................-25 -登录........................................................................................................................-25 -状态栏....................................................................................................................-27 -功能栏....................................................................................................................-28 -内容编辑................................................................................................................-29 -文件编辑................................................................................................................-46 -工具栏....................................................................................................................-58 -键盘介绍................................................................................................................-58 5.15.25.35.45.55.65.75.8-六、系统设置..........................................................................................................................-59 - 生产线....................................................................................................................-59 -设置........................................................................................................................-69 6.16.2- 七、诊断与故障处理..............................................................................................................-90 -指示灯说明............................................................................................................-90 -常见故障................................................................................................................-92 -故障信息及解决方法............................................................................................-94 7.17.27.3-八、保养与清洁....................................................................................................................-100 -保养提示..............................................................................................................-100 -保养计划..............................................................................................................-100 -冷却装置..............................................................................................................-101 8.18.28.3-一、前言本操作手册包括所有用于正常工作、小故障排除以及激光机维护的必要信息。

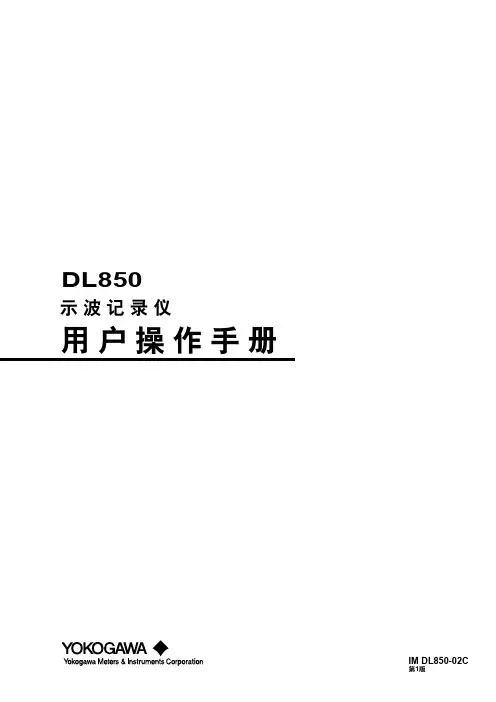

DL 中文操作手册
ESC 键 显示设置菜单或有效设置时，按下 ESC 键后屏幕将返回当前菜单的上一级菜单。显示最高级菜单时 如果按下 ESC 键，设置菜单将消失。
IM DL850-02C
iii
操作键和旋转飞梭的使用方法
RESET 键 用旋转飞梭设置数值或选择项目时如果按下 RESET 键，设置将复位至默认值 ( 根据 DL850 操作状态 不同，也有可能无法复位至默认值 )。
DL850
示波记录仪
用户操作手册
IM DL850-02C
第1版
感谢您购买 DL850 示波器。本手册介绍了如何使用 DL850。为确保正确操作仪器，请先认真通读本手册。 阅读后，请妥善保管本手册，以便出现问题时能及时查阅。 除本手册以外，DL850 还提供了以下用户手册，请与本手册一起阅读。
手册名称
附带的 CD 里包含了该手册的 PDF 文件，主要介绍 DL850 的通信接口功能和操作方法。
提示
商标 版本
• 本手册的内容将随仪器性能及功能的提升而改变，恕不提前通知。另外，本手册中的图片可能与仪器 实际显示图片有差异。
• 我们努力将本手册的内容做到完善。如果您有任何疑问或发现任何错误，请与 YOKOGAWA 或 YOKOGAWA 的经销商联系。
垂直与水平控制
1.1 设置电压测量.................................................................................................................... 1-1 1.2 设置电压测量 (16CH 电压输入模块 ) ................................................................................ 1-6 1.3 设置温度测量.................................................................................................................... 1-9 1.4 设置应变测量...................................................................................................................1-11 1.5 设置加速度测量 .............................................................................................................. 1-13 1.6 设置频率、转速、周期、占空比、电源频率、脉宽、脉冲积分和速度测量......................1-15 1.7 设置逻辑信号测量........................................................................................................... 1-19 1.8 显示全通道设置菜单 ....................................................................................................... 1-21 1.9 设置水平轴 ( 时间轴 )...................................................................................................... 1-23
IM DL850-02C
iii
操作键和旋转飞梭的使用方法
RESET 键 用旋转飞梭设置数值或选择项目时如果按下 RESET 键，设置将复位至默认值 ( 根据 DL850 操作状态 不同，也有可能无法复位至默认值 )。
DL850
示波记录仪
用户操作手册
IM DL850-02C
第1版
感谢您购买 DL850 示波器。本手册介绍了如何使用 DL850。为确保正确操作仪器，请先认真通读本手册。 阅读后，请妥善保管本手册，以便出现问题时能及时查阅。 除本手册以外，DL850 还提供了以下用户手册，请与本手册一起阅读。
手册名称
附带的 CD 里包含了该手册的 PDF 文件，主要介绍 DL850 的通信接口功能和操作方法。
提示
商标 版本
• 本手册的内容将随仪器性能及功能的提升而改变，恕不提前通知。另外，本手册中的图片可能与仪器 实际显示图片有差异。
• 我们努力将本手册的内容做到完善。如果您有任何疑问或发现任何错误，请与 YOKOGAWA 或 YOKOGAWA 的经销商联系。
垂直与水平控制
1.1 设置电压测量.................................................................................................................... 1-1 1.2 设置电压测量 (16CH 电压输入模块 ) ................................................................................ 1-6 1.3 设置温度测量.................................................................................................................... 1-9 1.4 设置应变测量...................................................................................................................1-11 1.5 设置加速度测量 .............................................................................................................. 1-13 1.6 设置频率、转速、周期、占空比、电源频率、脉宽、脉冲积分和速度测量......................1-15 1.7 设置逻辑信号测量........................................................................................................... 1-19 1.8 显示全通道设置菜单 ....................................................................................................... 1-21 1.9 设置水平轴 ( 时间轴 )...................................................................................................... 1-23
新DL水平仪说明书
DL系列数字水平仪使用说明书青岛前哨精密仪器有限公司DL系列数字水平仪产品使用手册欢迎选购我公司的产品！青岛前哨精密仪器有限公司是隶属于中国航空工业第二集团的国家二级企业，为国家一级计量单位。
1993年在航空工业中首家获得ISO9001质量体系认证。
80年代初，在国内率先开发出高精度数显式电子水平仪，多年来产品遍及全国各地，在高精度检测领域处于国内领先地位。
DL数字水平仪采用高灵敏度电容式传感器，是由单片机作为控制器的高精度计量型产品。
广泛应用于产品的平面度、直线度检测及精密机床、加工中心、三坐标测量机等安装和调整。
同时测量数据可直接输入至计算机，配合测量软件对产品的平面度、直线度进行自动测量，并输出打印计算结果及图形。
人性化的设计、完备的功能，会给您的检测工作带来意想不到的惊喜和顺利。
由于本机的功能较多，使用之前请仔细阅读本使用手册，以便充分利用本机的功能。
目录外观与功能指示-------------------------------------------------------------------------------------- 4页液晶显示屏显示说明-------------------------------------------------------------------------------- 4页开机准备----------------------------------------------------------------------------------------------- 5页电池安装开机检查功能选择----------------------------------------------------------------------------------------------- 6页II档测量I 档测量置零电压温度读取删除标定复位测量单位转换使用指南----------------------------------------------------------------------------------------------- 9页使用中的注意事项测量档显示屏读数含义工作面水平检测与调整直线度、平面度检测使用水平仪存储功能计算机连机测量仪器调整----------------------------------------------------------------------------------------------- 12页相对零位调整绝对零位调整仪器示值标定恢复出厂设置维护指南----------------------------------------------------------------------------------------------- 14页维护和保养有关维修的规定主要技术指标----------------------------------------------------------------------------------------- 15页各类产品配置单-------------------------------------------------------------------------------------- 17页外观与功能指示①感应式控制面板②液晶显示屏③可拆卸手柄④数据传输插座⑤电源开关⑥电池仓⑦测量底座⑧壳体⑨标定/复位按键⑩控制盒液晶显示屏显示说明测量单位：mm/m 的状态显示测量单位：秒(″) 的状态显示①II档测量②I 档测量③置零④电压⑤温度⑥读取⑦删除⑧标定⑨复位⑩序号⑪被存储数据的序号⑫存储的最末一个数据标记⑬测量读数显示⑭电量低⑮倾斜方向显示：左侧高⑯倾斜方向显示：右侧高⑰负号显示⑱小数点⑲测量单位：秒开机准备安装电池⑴打开手柄下方的电池盖。
幽灵1号中文说明书-地下金属探测器

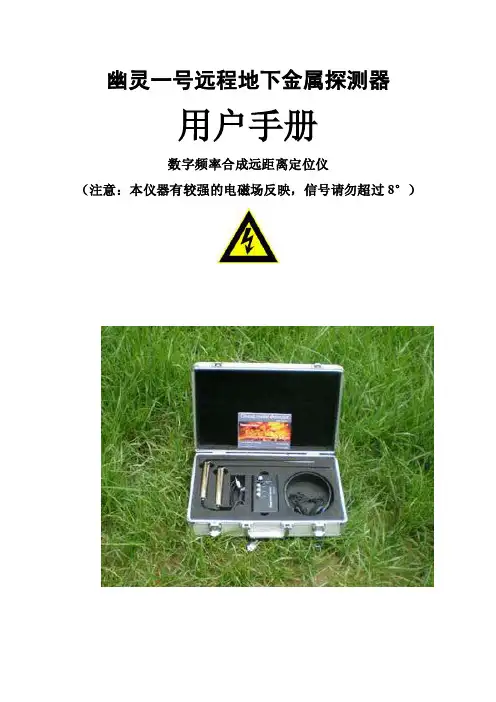

幽灵一号远程地下金属探测器用户手册数字频率合成远距离定位仪（注意：本仪器有较强的电磁场反映，信号请勿超过8°）注意！一定要在操作本仪器之前，阅读用户手册。
本公司可以变更手册中的任何内容，无需事先通知。
感谢购买幽灵一号远程金属探测器，为您寻宝助一臂之力。
本手册将指导您了解幽灵一号远程金属探测器的特性和功能。
学会正确的操作步骤非常重要，因为这样可以让您完全发挥出这个寻宝辅助工具所提供的优点。
幽灵一号远程金属探测器的用户在搜寻金、银、铜或其他物体之前花时间练习适当的操作技能是必要的。
这样做可以改善您使用仪器的技能并增强您在搜寻有价值的物体时的效率。
简介该仪器有金银铜三个按钮，可以同时探测三种金属，也可以分开探测一种金属.仪器配有一个灵敏度旋钮，一般该旋钮调节到7-8就可以正常工作。
仪器面板上有两个灯，绿色的是信号灯，红色的是电源灯。
仪器顶部有一个插孔，插孔有两个功能，分别是检测仪器信号和探测金属用。
该仪器使用2节AA电池作为电源。
健康损害正常操作时，幽灵一号一般不会造成健康损害。
幽灵一号频谱的频率信号不会对人体造成威胁，这主要是由于其铰低的功率。
与电子设备一样，必须在远离儿童的地方使用幽灵一号。
手持探杆时，必须特别小心，杆可能会伤害用户的眼睛，因此在运输或手持杆的时候，必须注意力集中。
周围环境如果将仪器从较冷的环境运送到较温暖的环境中，则不要立即进行操作。
任何可能出现的不一致，都可能导致故障。
电源只使用知名品牌碱性电池。
确保将其正确的放入电池座中。
维修购买后一年内免费维修。
如需要维修，或者有任何问题，请联系经销商。
合格技术人员将检测设备，如需要，则会进行维修。
如果超过一年，则您将收到维修费用计算表。
如您毁坏或者打开主机，则保修期终止。
分子频率局部说明金分子各种元素都有其独特的分子结构，在不同的分子频率上振动。
每个自然元素都会产生一种叫做“共振”的现象。
有关该现象的一个经典例子：一声清晰响亮的高频音能够震碎玻璃。

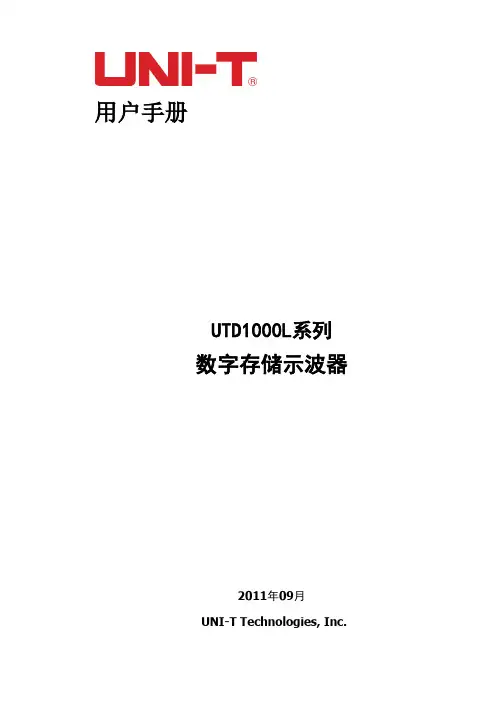

优利德 UTD1000L系列使用手册 说明书
用户手册UTD1000L系列数字存储示波器2011年09月UNI-T Technologies, Inc.UTD1000L 用户手册 1序 言尊敬的用户：您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别是有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
2 UTD1000L 用户手册版 权 信 息UNI-T 优利德科技(中国)股份有限公司版权所有。
UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T 保留所有权利。
许可软件产品由UNI-T 及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T 是优利德科技（中国）股份有限公司[Uni-Trend Technology (china )Co., Limited]的注册商标。
如果原购买者自购买该产品之日起三年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T 或授权的UNI-T 分销商购买该产品之日起三年内。
探头及其他附件和保险丝等不受此保证的保护。
如果在适用的保修期内证明产品有缺陷，UNI-T 可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T 决定）更换有缺陷的产品。
UNI-T 作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T 的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T 通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T 指定的维修中心，同时预付运费并提供原购买者的购买证明副本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DL1 电梯应急装置安装、调试、使用说明书广东省佛山市顺德区陈村镇鼎力电源设备厂2004.06.12地址：广东省佛山市顺德区陈村镇永兴工业区电话：(0757)23350222 (0757)23331533转801传真：(0757)23331533转808E-mail：****************安装前注意事项● 1.为了正确安装、调试和使用DL1型电梯应急装置，请您务必先认真阅读本产品说明书。
● 2.为了避免造成人员及设备事故，本产品的安装、调试及维修等必须采取以下安全措施：（1）.在进行本产品的安装、连接工作之前，心须切断电梯总电源。
（2）.电梯设备应接地良好。
（3）.请按本说明书中提示或警告小心行事，以防对安装或维修人员造成伤害，同时避免损坏电梯设备。
（4）.在接通电源调试之前，心须确保电梯应急装置与电梯电气系统之间连接正确。
（5）.由于电梯系统中有移动部件，对人员和设备等都会产生危险，因此要求本产品的安装、连接及维修等工作均应该由懂得电梯操作、电梯性能和有关现行电梯行业安全规程的专业人员进行，以便能识别和避免可能发生的危险。
● 3.本说明书陈述了DL1型电梯应急装置的安装和连接步骤，信号端子说明，调试和使用、以及出现的故障和排除方法等。
对电梯应急装置的安全操作，必须仔细阅读本说明书，才能防止由于方法不当而造成对人员伤害和电梯系统的损坏。
● 4.若须技术咨询请电话或传真与本厂技术部联系。
电话：(0757)23331533－803传真：(0757)23331533－808● 5.本着遵循企业不断发展的原则，本厂可能未作通知而对产品进行修改。
一：简介DL系列电梯应急装置是专为现代电梯的优化使用而设计的电梯安全装置。
电梯在使用过程中，一旦遇到供电系统故障（缺相、停电、火警）或电梯软故障（非电梯安全回路、门锁回路故障），对被困在电梯内乘客的生命及财产安全构成了严重威胁时，DL系列电梯应急装置在上述情况发生时，自动投入工作，将电梯轿厢缓慢运行到就近层站平层、开门，让乘客迅速安全走出电梯。
二：功能特点1：DL电梯应急装置采用电气互锁结构。
装置投入运行后，电梯正常情况下，装置处于静态守候状态。
当电网故障、电梯软故障发生时，装置投入工作、切换电梯控制回路进入应急运行状态。
在救援过程中外电网的恢复不影响装置的正常工作。
2：DL电梯应急装置与电梯之间的控制转换全部采用静态触点。
确保电梯在装置投入救援前的正常工作。
3：DL电梯应急装置在应急救援过程中，检测电梯系统的安全回路、门锁回路及检修回路，确保救援过程中的安全运行。
4：DL电梯应急装置在应急救援过程中，提供语音提示、电梯照明电压。
使乘客在被救援的过程中倍感安全。
5：DL电梯应急装置在应急救援结束后，自动进入静态守候状态。
6：DL电梯应急装置采用“快思”逻辑，即灵活多变的接口方案，可与国内、国外各种电梯配套使用。
7：DL电梯应急装置采用变频器专用高速CPU，IGBT大功率驱动模块，SPWM调制及电流闭环控制，使得运行曲线平滑，零速抱闸停机。
因此运行平稳，平层精度高，安全、舒适，可靠性高。
智能充、放电系统，免维护。
三：主要技术参数及安全注意事项1：技术参数输入电压三相380V ±10% 频率50 Hz或60Hz环境温度+5 ℃～+ 40℃相对湿度温度高达40℃时湿度≤50% 温度低于20℃湿度≤95 %蓄电池组36V或48V 12Ah2：输出电压单相交流：AC85V、AC110V、AC220V、AC380V；三相交流：0~45V，频率0.1~10Hz，最大电流100A；三相交流：85~380V，频率0.1~50Hz，最大电流15A；直流：DC80V、DC110V、DC220V，最大电流7A。
3：装置应由专业技术人员安装调试。
4：不投入使用时应断开电池开关ZK、电网开关ZK1及控制开关KK。
5：电梯应急运行试验时，装置连续使用不宜超过10次，且每次不大于2分钟。
四：安装调试1：安装DL电梯应急装置采用分部结构，分控制箱与电池箱两部分。
在电池箱的底部有螺栓孔，可用螺栓（8MM）垂直而牢固地安装到构造体上。
DL电梯应急装置底部留有过线孔，用于与电梯系统之间通讯电缆通过。
电梯应急装置背面可紧靠电梯控制屏。
2：连接DL电梯应急装置与电梯间的连接分三部分，电源回路部分、电机电源部分及控制回路部分。
电机电源的连接采用端子连接，电源回路和控制回路的连接采用对接插座连接。
（如下表）接线时将电网电源断开。
a：电源回路连接表连线符号PD插座线径(mm2) 黑色（1、2、3）外电网三相电源输入（R、S、T）分别接入PD插头1、2、3 1.5黑色（4、5、6）电梯控制回路电源输入（R1、S1、T1）分别接入PD插头4、5、6 1.5 N（7）电网零线接入PD插头7 1.5E（黄绿线双色）地线接入电梯控制柜接地柱上 1.5白色（1、2）分别接入PD插头8、9（应急照明电源DC24V）0.75（1）电源回路部分（2）三相主机连接：U V WKC3M 曳引电机 ～b ：控制回路连接表控制回路的连接：（参照随机文件附图2）由于不同电梯系统所设计的功能、控制回路结构不同，因此电梯应急装置与电梯间的连线及端子功能作用也有所不同，但连接的方法、原理一样。
1 J4-K/B 6 JX1 2 JX+ 7 JX2 3 JX- 4 PC1 8 PC+ 5 PC29PC-1 R 4 R1 7 N2 S 5S1 8 +24V 3 T 6T19-24VQD 插座： 注：电梯系统控制变压器采用单相输入时，只接R1和S1即可。
如果电梯电源采用接触器控制，则只将R1接入接触器线圈。
R外 S 电 T 网 NE变频器单元 U 主 V 电 W 机 电梯控制系统电源输入单元或KZ 接触器控制回路R S T R1 N S1 E T1 电梯应急装置 变频器单元QD 接线端子 UV电梯应急装置 W 电梯系统 KZ下面以装置与VVVF 电梯控制系统连接为例，说明接线方式。
（控制回路通讯线与电梯控制系统连接，取得电梯相关信号，同时隔离无关控制信号，确保电梯正常工作。
）将装置QD 接线端子上U 、V 、W 分别连接到电梯快速绕组U 、V 、W 上即可。
TB2-1插座：（取电梯检修和门区信号）JX+、JX-分别接电梯检修电源，JX1、JX2分别接电梯检修输出信号，如果只有一个检修输出信号时，将JX1、JX2并接；PC+、PC-分别接电梯门区感应器电源，PC1、PC2分别接电梯感应器输出信号；如果只有一个感应器信号时，接PC1、PC2均可；J4-K/B 、（TB2-2中J4-H ）为接检修信号或门区信号时提供的一组常开或常闭触点（触点负载DC24V ，1A ；AC124V ，1A ）。
TB3端子说明：1 2 3 4 5 6 7 8 9 10 门机电源输入1门机电源输入2门机电源输入3门机三相输出TW门机三相输出TV门机三相输出TU门机直流输出MJ+门机直流输出MJ-门机单相 输出MJAC门机单相 输出MJAC1 MS1-H 6 MS1-B2 MS2-H 7 MS2-B3 J4-H4 AQ2-H 8 AQ2-B5 AQ1-H9AQ1-B1 BY1-H 6 BY1-B2 BY2-H 7 BY2-B3 YY-4 BY3-H 8 BY3-B5 BY4-H9BY4-B1 BZ- 6 BZ+2 MJ3-H 7 MJ3-B3 YY+4 MJ2-H 8 MJ2-B 5MJ1-H9MJ1-B/KTB2-2插座：（取电梯安全回路信号和门锁回路信号）MS1-H 、MS1-B 、MS2-H 、MS2-B 为两对常闭触点，用来取门锁回路信号；其中XXX-B 为常闭端，XXX-H 为活动端；AQ1-H 、AQ1-B 、AQ2-H 、AQ2-B 为两对常闭触点，用来取安全回路信号；其中XXX-B 为常闭端，XXX-H 为活动端；触点负载：DC24V ，5A ；AC220V ，3A 。
TB2-3插座：（备用供电电源和备用转换触点）BY1-H、BY1-B 、BY2-H 、BY2-B 、BY3-H 、BY3-B 、BY4-H 、BY4-B 为四对常闭触点，其中BY1和BY2用来提供备用电源，BY3和BY4用作常开或常闭辅助触点；其中XXX-B 为常闭端，XXX-H 为活动端； 触点负载：DC24V ，5A ；AC220V ，3A ；YY-、（TB2-4中YY+）为安抚语音输出信号。
TB2-4插座：（提供门机电源和抱闸电源）BZ-、BZ+提供给电梯抱闸系统电源； MJ1-H 、MJ1-B 、MJ2-H 、MJ2-B 、MJ3-H 、MJ3-B 为三对常闭触点，用来提供给电梯系统开门机电源；触点负载：DC110V ，4A ；AC220V ，10A 。
关于提供给电梯系统的开门机电源，可通过TB3端子跳线来改变其输出值。
插座 TB2-3 插座 TB2-2 插座 TB2-4 （1）例：需提供直流110V 门机电源，则将TB3端子3与7、2与8连接，变压器上导线MJAC 连接120V 端即可。
（2）例：需给门机提供单相220V 电源，则将TB3端子2与9、3与10连接，变压器上导线MJAC 连接230V 端。
（3）例：需给开门接触器提供AC220V 电源，变压器上导线BYAC 连接230V 端，即可在TB2-3中1和2输出相应的交流电源AC220V 。
（4）例：需给门机提供三相交流电源，则将TB3端子1与4、2与5、3与6连接，变压器上导线MJAC 连接120V 端，即可在TB2-4中5、4、2输出相应的三相电源3×AC110V ×力矩% 。
（5）例：需给抱闸提供直流110V 电源，则将变压器上导线BZAC 连接120V 端，即可在TB2-4中6、1输出相应的直流电源DC110V 。
3：调试当电梯应急装置与电梯间的连线连接完整、正确后可进行如下检测调试：将主控板中部GZJY 短路器置于OFF ，即取消故障救援功能，待其他调试工作结束后，再将GZJY 短路器置于ON ，即开通故障救援功能。
（注：建议不开通故障救援功能。
）将电梯应急装置壳体上开关KK 置于OFF ，电池开关ZK （单极40安培空气开关）和电源开关ZK1（双极3安培空气开关）置于ON。
合上外电网电源开关，让电梯投入正常运行，此时观察应急装置的指示灯是否正常。
1）正常时：a）电网指示灯POWER（红色）亮。
b）电梯不在检修状态时，检修指示灯JX（红色）亮；电梯在检修状态时，检修指示灯JX（红色）灭。
c）电梯停止在门区时，门区指示灯PC1、PC2（绿色）亮，抱闸指示灯BZ（红色）灭。
d）电梯启动后，抱闸指示灯BZ（红色）亮，随后门区指示灯PC1、PC2（绿色）灭，电梯运行到达门区或经过门区时，门区指示灯PC1、PC2（绿色）亮，如果接单门区，则只有PC1或PC2其中一个有效。
