5.1.34、中空玻璃露点检验报告

中空玻璃露点仪(按照规范GB/T 11944-2012)说明书7.3.1 试样试样为制品或与制品相同材料、在同一工艺条件下制作的尺寸为510mm*360mm的试样，数量为15块。

7.3.2 试验条件试验在23℃±2℃，相对湿度30%~75%的环境中进行，试验前全部试样在该环境中放置至少24h。

7.3.3 试验设备露点仪应满足：测量面为铜质材料，Ø（50mm±1mm）、厚度0.5mm；温度可以达到-60℃，精度≤1℃。

7.3.4 试验步骤向露点仪内注入深约25mm的乙醇或丙酮，在加入干冰，使温度降低到等于或低于-60℃开始露点测试，并在试验中保持该温度。

（按GB/T11944-2012 不过此设备为电动自动降温降温过程见下）将试样水平放置，在上表面涂一层乙醇或丙酮，使露点仪与该表面紧密接触，停留时间按下表规定。

移开露点仪，立刻观察玻璃试样的内表面有无结露或结霜。

如无结霜或结露，露点记为-60℃。

如结露或结霜，将试样放置到完全无结霜或结露后，提高露点仪温度继续测量，每次提高5℃，直至测量到-40℃，记录试样最高的结露温度，该温度为试样露点温度。

对于两腔中空玻璃露点测试仪分别测试中空玻璃的两个表面。

（按GB/T11944-2012表6）降温操作过程：1、打开2个电源开关；（“测试温度”为当前达到的温度）2、打开“水泵”开关3、当“冷却水温”降至14℃以下时，打开后边的“制冷开关”4、当温度达到-60℃时仪器开始计时，按规范要求放上试件，按设定时间计时，计时结束会自动报警，按复位可重新计时。

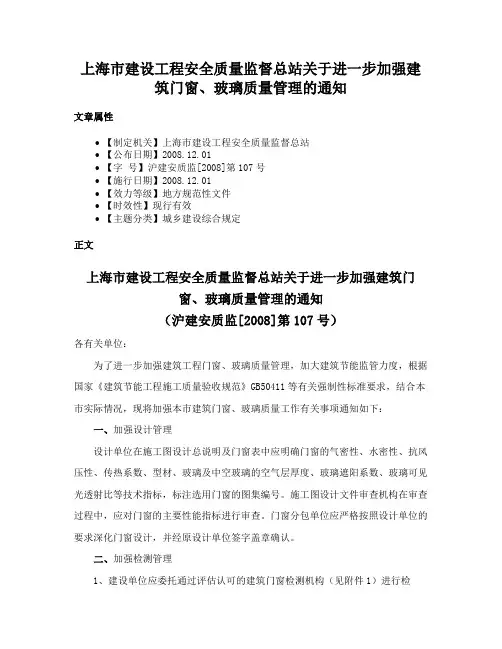

上海市建设工程安全质量监督总站关于进一步加强建筑门窗、玻璃质量管理的通知文章属性•【制定机关】上海市建设工程安全质量监督总站•【公布日期】2008.12.01•【字号】沪建安质监[2008]第107号•【施行日期】2008.12.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设综合规定正文上海市建设工程安全质量监督总站关于进一步加强建筑门窗、玻璃质量管理的通知（沪建安质监[2008]第107号）各有关单位：为了进一步加强建筑工程门窗、玻璃质量管理，加大建筑节能监管力度，根据国家《建筑节能工程施工质量验收规范》GB50411等有关强制性标准要求，结合本市实际情况，现将加强本市建筑门窗、玻璃质量工作有关事项通知如下：一、加强设计管理设计单位在施工图设计总说明及门窗表中应明确门窗的气密性、水密性、抗风压性、传热系数、型材、玻璃及中空玻璃的空气层厚度、玻璃遮阳系数、玻璃可见光透射比等技术指标，标注选用门窗的图集编号。

施工图设计文件审查机构在审查过程中，应对门窗的主要性能指标进行审查。

门窗分包单位应严格按照设计单位的要求深化门窗设计，并经原设计单位签字盖章确认。

二、加强检测管理1、建设单位应委托通过评估认可的建筑门窗检测机构（见附件1）进行检测。

（1）同一厂家生产的同一品种、同一类型的建筑外窗应至少抽取一组（3樘）样品进行气密性、水密性、抗风压性、传热系数、玻璃遮阳系数、可见光透射比和中空玻璃露点的复验，其中外窗传热系数、玻璃遮阳系数、可见光透射比和中空玻璃露点的检测要求见附件2。

（2）外窗气密性的现场实体检测，每单位工程的外窗至少抽查3樘，当单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应至少抽查3樘。

（3）委托建筑门窗产品检测时，应填写本市统一的建筑门窗《检测委托单》（见附件3）。

（4）未经检测或检测不合格的建筑门窗不得在本市建设工程中使用。

（5）检测前，建设单位应当与建筑门窗检测机构签订书面委托合同，并由建设单位将合同信息登记到检测行业信息管理系统，办理合同登记确认手续。

湖州市建设工程质量监督站检测中心中空玻璃露点检测报告报告编号WM1500001委托单位浙江天力建设集团有限公司送样人蔡月成QSY2325接样日期：2015-06-05工程名称湖州市教育局湖州市仁北小学工程二标段1#教学楼、2#教学楼专业教学楼、综合楼、食堂及体育教学楼工程编号7280检测日期：2015-06-09见证单位浙江东南建设管理有限公司见证人金杰JZ0277检测性质:见证检测检测单位地址湖州市吴兴区和谐路288号邮政编313000联系电话:(0572)2090551样品编号WM1500001检测项目中空玻璃露点样品名称中空玻璃试件尺寸510mm×360 mm 规格型号5+9A+5mm玻璃品种中空浮法白玻样品序号露点温度℃标准要求单项评定样品序号露点温度℃标准要求单项评定1-45＜-40℃符合9-45＜-40℃符合2-50符合10-50符合3-45符合11-45符合4-50符合12-45符合5-50符合13-50符合6-50符合14-50符合7-45符合15-45符合8-50符合检测依据GB/T11944-2012《中空玻璃》主要仪器RD-III型中空玻璃露点仪检测结论该样品所检项目符合GB/T11944-2012《中空玻璃》技术要求。

备注露点仪与试样表面接触时间为4min注意事项1.报告及复印件无检测单位盖章无效。

2.报告无批准、审核、检测人签名无效。

3.报告涂改无效。

4.本报告仅对来样负责。

(盖章)：湖州市建设工程质量监督站检测中心中空玻璃露点检测报告报告编号WM1500002委托单位浙江天力建设集团有限公司送样人蔡月成QSY2325接样日期：2015-06-26工程名称湖州市教育局湖州市仁北小学工程二标段综合楼、专业教学楼工程编号7280检测日期：2015-07-01见证单位浙江东南建设管理有限公司见证人金杰JZ0277检测性质:见证检测检测单位地址湖州市吴兴区和谐路288号邮政编号313000联系电话:(0572)2090551样品编号WM1500002检测项目中空玻璃露点样品名称中空玻璃试件尺寸510mm×360 mm规格型号mm 6 Low-E+12A+6mm玻璃品种浮法玻璃样品序号露点温度℃标准要求单项评定样品序号露点温度℃标准要求单项评定1-45＜-40℃符合9-50＜-40℃符合2-50符合10-50符合3-45符合11-45符合4-50符合12-45符合5-50符合13-50符合6-50符合14-50符合7-45符合15-45符合8-50符合检测依据GB/T11944-2012《中空玻璃》主要仪器RD-III型中空玻璃露点仪检测结论该样品所检项目符合GB/T11944-2012《中空玻璃》技术要求。

中空玻璃质量标准5、要求5.1 材料中空玻璃所用材料应满足中空玻璃制造及性能要求。

5.1.1 玻璃可采用浮法玻璃、夹层玻璃、钢化玻璃、幕墙用钢化玻璃和半钢化玻璃、着色玻璃、镀膜玻璃和压花玻璃等。

浮法玻璃应符合GB 11614的规定，夹层玻璃应符合GB 9962的规定，钢化玻璃应符合GB/T 9963的规定，幕墙用钢化玻璃和半钢化玻璃应符合GB 17841的规定。

其他品种的玻璃应符合相应标准或由供需双方商定。

5.1.2 密封胶密封胶应满足以下要求：（1）中空玻璃用弹性密封胶应符合JC/T 486的规定。

（2）中空玻璃用塑性密封胶应符合有关规定。

5.1.3 胶条用塑性密封胶制成的含有干燥剂和波浪型铝带的胶条，其性能应符合相应标准。

5.1.4 间隔框使用金属间隔框时应去污或进行化学处理。

5.1.5 干燥剂干燥剂质量、性能应符合相应标准。

5.2 尺寸偏差5.2.1 中空玻璃的长度及宽度允许偏差见表2。

表2（单位为毫米）长（宽）度L 允许偏差L<1000 ±21000≤L<2000+2 -3L≥2000±35.2.2 中空玻璃厚度允许偏差见表3表3(单位为毫米)5.2.3 中空玻璃两对角线之差正方形和矩形中空玻璃对角线之差应不大于对角线平均长度的0.2%。

5.2.4 中空玻璃的胶层厚度单道密封胶层厚度为10mm±2mm，双道密封外层密封胶层厚度为5m m~7mm（见图1），胶条密封胶层厚度为8mm±2.0mm（见图2），特殊规格或有特殊要求的产品由供需双方商定。

5.2.5 其他规格和类型的尺寸偏差由供需双方协商决定5.3 外观中空玻璃不得有妨碍透视的污迹、夹杂物及密封胶飞溅现象。

5.4 密封性能20块4mm+12mm+4mm试样全部满足以下两条规格为合格：（1）在试验压力低于环境气压10KPa±0.5KPa下，初始偏差必须≥0.8mm；（2）在该气压下保持2.5h后，厚度偏差的减少应不超过初始偏差的15%。

中空玻璃检测中出现的问题及原因分析前言中空玻璃作为重要的节能产品在我国应用越来越广泛，全国大小中空玻璃企业已达300家，生产能力近1000万m2，产品质量也有了较大提高。

尤其是引进线，技术力量雄厚，工艺、设备先进，所用原料把关严格，有比较完善的产品质量管理体系，其产品质量与国外相比没有太大的差别；而中小企业，特别是手工制作的中空玻璃质量波动较大。

从近几年中空玻璃委托检验情况看，送检样品不合格的多为手工生产，主要表现为露点升高，紫外线照射结雾及玻璃炸裂等现象。

中空玻璃的性能检验共5项，既初始露点、密封、紫外线照射、高温高湿及气候循环。

下面就每项检验易出现的问题及原因做简要分析。

1、初始露点主要测试中空玻璃内空气是否干燥，国标规定露点等于或低于-400℃为合格。

1.1 出现问题：初始露点不合格，即露点高于-400℃。

1.2 原因分析：造成初始露点不合格的原因主要有：1.2.1 使用的分子筛不合格或已经失效。

如果盛装分子筛的容器密封不严，分子筛就很容易失效。

这时应进行活化处理，即在烘箱中3000℃下加热3h以上。

1.2.2 生产车间空气湿度过大。

1.2.3铝框装入分子筛后不能及时合片，时间太长分子筛吸水失效。

2、紫外线照射此项检测主要测试中空玻璃密封胶是否含有影响视线的有机挥发物。

2.1 出现问题：中空玻璃样品经300W紫外灯连续照射168h后，在23±2℃的温度下存放一周，中空玻璃内表面出现雾状、油状或其他污染物。

2.2 原因分析：造成紫外线照射检测不合格的原因是：2.2.1 密封胶中有机挥发物含量过高。

2.2.3 铝条未经去污处理。

3、密封检验此项试验用来测试中空玻璃密封胶的软硬程度，以及是否存在泄露。

样品在低于环境气压10±0.5KPa的条件下保持2.5h，厚度增长偏差<15%为合格。

3.1 出现问题：检测中出现问题是漏气或厚度增长偏差。

3.2 原因分析：造成密封检验不合格的原因是：3.2.1 操作人员不仔细，使密封胶密封不良。

有限公司JF-SOP-012中空玻璃检验规程发放编号 __________________受控状态批准人持有者2013 —07—25 发布2013 —08—01 实施有限公司发布中空玻璃检验规程1.上片检验1.1检验内容1.1.1玻璃的尺寸、规格、颜色、厚度；1.1.2玻璃的种类；1.1.3玻璃的边、角质量。

1.2查方法：目视及卷尺测量1.3检查标准：《加工任务单》、见下1.4检查结果及处理1.4.1不合格品不予以上机；1.4.2可利用的进行再利用处理。

2.合片检验2.1检查内容2.1.1玻璃内外表面质量；2.1.2铝条、丁基胶的平直、均匀、四边框距离；2.2检查方法：目视及卷尺测量2.3检查标准：《加工任务单》、见下2.4检查结果及处理2.4.1不合格的要及时返工达到合格，上道工序不合格的返上道工序进行返修；2.4.2对返工达不到合格要求的要根据情况更换材料或报废。

2.4.3对角线、边长用卷尺测量；磨边、倒角质量目视检查。

3.打胶检验3.1检查内容3.1.1打胶的深度及平整度；3.1.2混合胶的比例质量；3.2检验方法：目测及卷尺测量；3.3检查标准：《加工任务单》、见下；3.4检查结果及处理；3.5对胶比例（混合度）不好的，要及时通知打胶人员进行调机及蝴蝶试验。

4.分子筛的检验4.1检查内容4.1.1检查铝框内的分子筛灌装要达整框的2/3以上；板面超过2.5m2/片时，分子筛要灌满铝框；4.1.2露点试验详见《中空试验指导书》4.2检查方法：目视及卷尺测量4.3检查结果及处理4.3.1不合格的要及时进行返工达合格4.3.2对露点试验不合格的要进一步检查分子筛的有效性，可用“失重法”时行检测，对所灌装的分子筛进行快速重量测定后放入烘箱中烘烤，而后再称其重量有无减少，可知其有无失效；4.3.3对失效不合格的分子筛要进行封闭，不准再使用。

4.4对不合格的处理，可参照《不合格品控制程序》及产品标识和可追溯性程序。

批准：审核：主检：声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外）
2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：
电话：送验日期：年 月 日检验日期：年 月 日报告日期：年 月 日
见证单位：检验类别：
见证人员：
监督登记号：型号规格：样品编号：
检评依据：工程部位：
5.1.34、中空玻璃露点检
验报告委托单位：报告编号：
生产单位：样品名称：
中空玻璃露点检验报告
工程名称：检验单位：(检测报告专用章)。

中空玻璃露点仪参数露点仪常见问题解决方法中空玻璃露点仪参数：◆冷测头的温度：＜—60℃。

◆温度辨别率：0.1℃。

◆测温精度：1℃。

◆时间范围：1～9999min（可任意设定）。

◆时间辨别率：1s 。

◆掌控箱：长宽高 300240198、◆测试箱：长宽高 26023090、◆冷水系统：长宽高 900600580（依据用户另配）。

◆功率：300W。

◆供电要求：交流220V。

◆供水要求：不大于25℃循环水或自来水。

◆低温度：—50℃。

推举产品混凝土含气量测定仪中空玻璃露点仪参数的设定：◆温度参数的设定按下”SET”键，温度显示表下排数码管闪亮，按”＞”键，移动光标到数码管相应位置，然后按“”，“”键即可修改温度。

修改完成后再次按下“SET”键完成保存。

◆其他关于计时器和温控仪表的参数设定参见仪表说明书。

◆时间参数的设定按下“＞”键，时间显示仪表的下排码管闪亮，按“”键即可修改数值（仪表单位时间为秒）。

中空玻璃露点仪简介：该检测仪依据GB/T11944—2023《中空玻璃标准》测试露点的方法制做，接受压缩机及电子双制冷方式，实现超低温度下真正恒温度掌控，低温度可达到—70℃，可自动设定低温目标值，启动仪器后温度自动掌控在目标温度值并恒定，具有操作简单、故障率低的优点，是门窗玻璃生产企业及各级产品质量检测部门必备的检测设备。

中空玻璃露点仪使用方法：◆按下“供水”按钮，系统工作，自动依照设定的温度调整温度（—62℃）。

◆当温度到达标准要求温度后，请按下计时器的“RST”键，系统自动依照设定的时间开始计时，时间到达后，报警器蜂呜报警，工作指示灯灭掉。

◆试验完毕，先系统断电，然后关闭外循环水。

◆使用前必需打开外循环水，确保管路中有循环水，电缆全部插好后方可上电。

设备试验完毕后，先断电然后关闭循环水。

请按要求进行操作，否则设备因操作不当而产生的后果，由客户本身负责。

◆将测温传感器和调压电源插头与孔露点显示仪对应插头连接，将总电源插头插入对应插口，开启电源开关，指示灯亮系统供电正常。

自用中空玻璃质量检验规范（试行）1目的1.1规范中空玻璃来料检验要求，指导检验人员正确的进行检验工作。

1.2保证本公司所购中空玻璃的质量符合要求。

2适用范围2.1本标准适用于公司外购中空玻璃质量要求。

2.2本标准是对中空玻璃的质量标准进行了规定。

3名称术语3.1中空玻璃：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的玻璃制品。

(注：其使用寿命一般不少于15年。

)4分类：4.1按形状分类：平面中空玻璃和曲面中空玻璃4.2按中空腔内气体分类：4.2.1普通中空玻璃：中空腔内为空气的中空玻璃。

4.2.2充气中空玻璃：中空腔内充入氩气、氪气等气体的中空玻璃。

5要求：5.1尺寸偏差5.1.1中空玻璃的长度及宽度允许偏差见表1矩形平面中空玻璃对角线差应不大于对角线平均长度的0.2%，曲面和异形中空玻璃对角线差根据技术文件来定。

5.1.4叠差中空玻璃外道密封胶宽度应≥5mm；复合密封胶条的胶层厚度为8mm±2mm;内道丁基胶层宽度应≥3mm,特殊规格或有特殊要求的产品按合同上的技术文件要求来定。

6.2 外观质量6.3露点：中空玻璃的露点应＜-40℃。

*6.4耐紫外线辐照性能*实验后，试样内表面应无节雾、水气凝结或污染的痕迹且密封胶无明显变形。

6.5水气密封耐久性能*水分渗透指数I≤0.25，平均值Iav≤0.206.6初始气体含量*充气中空玻璃的初始气体含量应在≥85％（v/v）。

6.7气体密封耐久性*充气中空玻璃经加速耐久性试验后的气体含量应不小于80％（v/v）。

7.检验规则7.1检验分类7.1.1型式检验型式检验包括技术要求中的全部检验项目。

7.1.2出厂检验出厂检验包括外观质量、尺寸偏差、露点、充气中空玻璃的初始气体含量。

7.2组批与抽样7.2.1组批：采用相同材料、在同一工艺条件下的中空玻璃500块为一批。

7.2.2抽样：产品的外观质量、尺寸偏差按表5从批次中随机抽样进行检验。

厚度检测常见问题答疑在工程建设领域，厚度检测是一项至关紧要的质量检测工作。

它不但关乎工程的安全性，也直接影响其稳定性和长期性。

在建筑施工过程中，对各部位构件的厚度进行严格检测，可以及时发现潜在的安全隐患，避开因厚度不达标导致的安全事故。

一、中空玻璃露点试验，玻璃厚度大的一面为接触露点仪的面,对吗？答：11944标准里并未规定。

个人认为假如单层中空玻璃两块玻璃厚度不全都，可以按你认为的用厚的那块玻璃接触露点仪，厚的接触时间长，接触的时间长都不结露的话更有劝服力。

二、GB50204—2023附录E.O.2中对选定的的板类构件，应抽取不少于6根纵向受力筋的保护层厚度进行检验，但是一般板下部筋都是双层双向，短边钢筋在最下面，假如做纵向受力钢筋保护层是做最下部钢筋最下层短边钢筋，还是下部钢筋第一层的纵向受力筋？答1：依据保护层的定义：结构构件中钢筋外边沿至构件表面范围用于保护钢筋的混凝土，简称保护层。

所以保护层厚度检测就是检测板底部最下部（最外层）钢筋的保护层厚度。

答2：板类构建保护层都是最外层钢筋的保护层。

答3：最下层的钢筋三、梁的保护层厚度设计值为25mm,实测值为43mm,请问这个点满足不合格点的最大偏差不大于规范允许偏差的1.5倍不？答1：不过还需要考虑箍筋的直径答2：不满足，规范要求+10,—7ιrnn的偏差，这里43—25-18,已经超出1.5倍了。

四、导热系数测定时厚度偏差怎么计算？答：两个试件，一个厚度31,一个厚度29.他们的差别就是2mm o那么确定是2/32和2/29中最大的那个数要比规定的小五、回弹法检测二级配混凝土结构强度的，该结构厚度大于我应选用中型还是重型回弹仪？答：依据SL/T352的规定，骨料粒径大于等于40mm或构件厚度大于等于600mm,用重型回弹仪。

二级配的骨料最大粒径为40mm o六、假如叠加的厚度超出50mm,譬如30+30=6OnmI,需要再切割成整好50mm吗？答：我觉得叠加的厚度60就可以直接用，由于在水利标SL/T264—2023里面对厚度就不是一个固定值，满足高径比2.0—2.5都行七、自然石材工地上送的石材厚度达不到规范要求50mm样品只有30mm这个需要怎样做试验安是需要重叠起来抗压吗那需不需要磨掉IOmm 重叠处需不需要使用粘结剂？答：假如是大理石，则依照GB/T19766—2023,压缩强度试验,试件尺寸不能满足GB/T9966.1的要求时，可采用尺寸不小于20*20*20的试件，但是报告中注明；对于花岗岩，GB/T18601—2023说明可以叠加，要用环氧树脂胶粘合八、高强螺栓连接摩擦面抗滑移试件的用的钢板厚度有什么要求？答：这个是由送检方在制作试件时准备的，钢板与所代表的钢结构构件为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，同一环境条件存放。
