2015年1月电子电路EDA技术自考答案

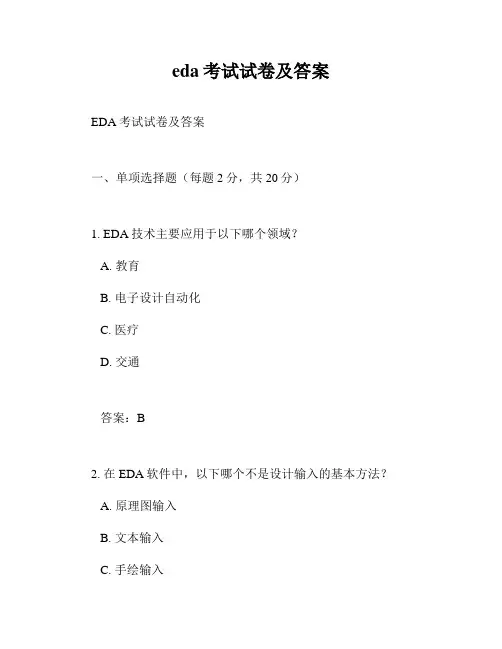

eda考试试卷及答案EDA考试试卷及答案一、单项选择题（每题2分，共20分）1. EDA技术主要应用于以下哪个领域？A. 教育B. 电子设计自动化C. 医疗D. 交通答案：B2. 在EDA软件中，以下哪个不是设计输入的基本方法？A. 原理图输入B. 文本输入C. 手绘输入D. 硬件描述语言输入答案：C3. 以下哪个不是数字逻辑电路设计的基本步骤？A. 逻辑功能设计B. 电路原理图设计C. 电路仿真测试D. 机械结构设计答案：D4. 在EDA技术中，VHDL和Verilog HDL属于以下哪种类型的硬件描述语言？A. 行为级描述B. 结构级描述C. 数据流描述D. 寄存器传输级描述答案：A5. 在EDA设计中，以下哪个工具主要用于PCB布局和布线？A. 仿真软件B. 原理图编辑器C. 逻辑综合工具D. PCB设计软件答案：D6. 以下哪个不是EDA设计中的测试验证方法？A. 功能仿真B. 时序仿真C. 硬件仿真D. 软件仿真答案：D7. 在EDA设计中，以下哪个不是FPGA的配置方式？A. 在系统编程B. 串行配置C. 并行配置D. 网络配置答案：D8. 在EDA设计中，以下哪个不是可编程逻辑器件？A. PALB. PLAC. FPGAD. TTL集成电路答案：D9. 在EDA设计中，以下哪个不是逻辑优化的目标？A. 减少逻辑门数量B. 减少功耗C. 提高电路速度D. 增加电路复杂度答案：D10. 在EDA设计中，以下哪个不是PCB设计需要考虑的因素？A. 信号完整性B. 电源完整性C. 电磁兼容性D. 机械强度答案：D二、多项选择题（每题3分，共15分）11. EDA技术可以应用于以下哪些领域？（多选）A. 通信B. 计算机C. 消费电子D. 工业控制答案：ABCD12. 在EDA设计中，以下哪些是常见的仿真工具？（多选）A. ModelSimB. Quartus IIC. ISED. MATLAB答案：AD13. 在EDA设计中，以下哪些是常见的FPGA品牌？（多选）A. XilinxB. AlteraD. Cypress答案：ABCD14. 在EDA设计中，以下哪些是PCB设计需要考虑的因素？（多选）A. 信号完整性B. 电源完整性C. 电磁兼容性D. 成本控制答案：ABCD15. 在EDA设计中，以下哪些是可编程逻辑器件？（多选）A. PALB. PLAC. CPLD答案：ABC三、判断题（每题1分，共10分）16. EDA技术可以提高电路设计的效率和准确性。

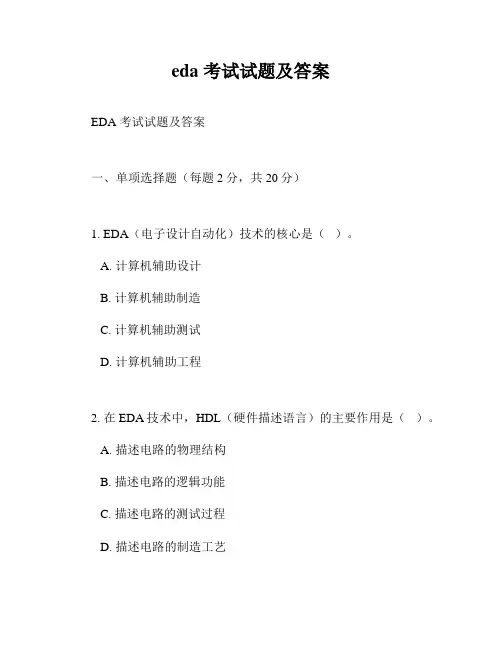

eda 考试试题及答案EDA 考试试题及答案一、单项选择题（每题2分，共20分）1. EDA（电子设计自动化）技术的核心是（）。

A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助工程2. 在EDA技术中，HDL（硬件描述语言）的主要作用是（）。

A. 描述电路的物理结构B. 描述电路的逻辑功能C. 描述电路的测试过程D. 描述电路的制造工艺3. 以下哪个不是EDA软件的主要功能（）。

A. 逻辑综合B. 布局布线C. 电路仿真D. 电路焊接4. 在数字电路设计中，以下哪个是同步电路的特点（）。

A. 依赖于时钟信号B. 依赖于异步信号C. 不依赖于任何信号D. 依赖于电源信号5. 在EDA设计流程中，以下哪个步骤是用于验证电路设计的正确性（）。

A. 逻辑综合B. 电路仿真C. 布局布线D. 物理验证6. FPGA（现场可编程门阵列）的主要优点是（）。

A. 成本低廉B. 可重复编程C. 性能稳定D. 易于集成7. 在EDA设计中，以下哪个工具主要用于电路的时序分析（）。

A. 逻辑综合工具B. 电路仿真工具C. 布局布线工具D. 时序分析工具8. 以下哪个不是EDA设计中的测试方法（）。

A. 功能测试B. 时序测试C. 性能测试D. 压力测试9. 在EDA设计中，以下哪个步骤是用于优化电路性能（）。

A. 逻辑综合B. 电路仿真C. 布局布线D. 物理验证10. 在EDA设计中，以下哪个是用于描述电路行为的HDL （）。

A. VHDLB. VerilogC. C语言D. Java二、多项选择题（每题3分，共15分）11. EDA技术可以应用于以下哪些领域（）。

A. 集成电路设计B. 印刷电路板设计C. 软件工程D. 机械设计12. 在EDA设计流程中，以下哪些步骤是必要的（）。

A. 电路设计B. 电路仿真C. 电路测试D. 电路封装13. 在数字电路设计中，以下哪些因素会影响电路的时序性能（）。

EDA考试题目及答案一、单项选择题（每题2分，共10题）1. EDA技术中，用于描述数字电路的硬件描述语言是：A. VHDLB. VerilogC. C语言D. Python答案：A2. 在VHDL中，用于定义信号的关键字是：A. variableB. constantC. signalD. type答案：C3. 下列哪个不是Verilog中的测试平台（testbench）组件？A. initial块B. always块C. moduleD. function答案：D4. 在EDA设计中，用于模拟电路行为的软件工具是：A. 仿真器B. 编译器C. 综合器D. 布局器答案：A5. 以下哪个选项不是EDA工具的主要功能？A. 电路设计B. 电路仿真C. 电路测试D. 电路维修答案：D6. 在VHDL中，用于实现组合逻辑的构造块是：A. processB. if语句C. case语句D. all of the above答案：D7. Verilog中，用于描述时序逻辑的关键字是：A. alwaysB. initialC. moduleD. assign答案：A8. 在EDA设计流程中，电路综合通常发生在哪个阶段之后？A. 电路设计B. 电路仿真C. 电路测试D. 电路验证答案：B9. 下列哪个不是VHDL中的并发语句？A. ifB. caseC. loopD. procedure答案：D10. 在Verilog中，用于描述模块间连接的关键字是：A. inputB. outputC. wireD. module答案：C二、多项选择题（每题3分，共5题）1. EDA技术可以应用于以下哪些领域？A. 集成电路设计B. 软件工程C. 电子系统设计D. 机械工程答案：A, C2. VHDL中的哪些构造可以用来描述时序逻辑？A. processB. ifC. whileD. after答案：A, D3. 在Verilog中，哪些关键字用于定义模块的端口？A. inputB. outputC. inoutD. module答案：A, B, C4. EDA工具在设计流程中可以提供哪些辅助功能？A. 设计验证B. 设计优化C. 设计转换D. 设计维护答案：A, B, C5. 在EDA设计中，哪些因素会影响电路的性能？A. 电路复杂度B. 电源电压C. 温度变化D. 材料特性答案：A, B, C, D三、简答题（每题5分，共2题）1. 描述一下在EDA设计中，为什么需要进行电路仿真？答案：在EDA设计中，电路仿真是为了在实际制造电路之前，通过软件模拟电路的行为和性能。

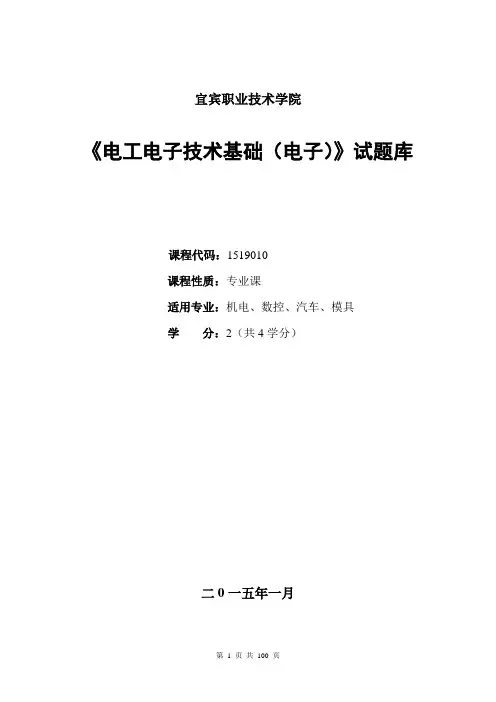

宜宾职业技术学院《电工电子技术基础（电子）》试题库课程代码：1519010课程性质：专业课适用专业：机电、数控、汽车、模具学分：2（共4学分）二0一五年一月《电工电子技术基础（电子）》知识点201.二极管基本知识（主）203. 整流电路工作原理与计算（主）204. 整流电路滤波原理和影响（次）207. 三极管基本知识（主）208. 静态工作点计算（主）211. 交直流通道画法（次）214. 运算放大器工作原理（主）216. 基本逻辑门电路识别与运算（主）217. 简单组合逻辑电路识别与运算（主）218. 逻辑波形图应用（主）221. JK触发器逻辑功能（主）223. D触发器逻辑功能（主）试题库汇总表一、选择题（每题1分，共10分）1、按照导电能力的强弱，铜、铝等等金属属于( )。

A．导体 B．半导体 C．绝缘体 D．都不是【代码】20111019【答案】A2、下例不属于半导体材料的是（）。

A、硅B、锗C、铁D、砷化钾【代码】20111029【答案】C3、按照导电能力的强弱，橡胶、塑料等等物质属于( )。

A．导体 B．半导体 C．绝缘体 D．都不是【代码】20111038【答案】C4、半导体材料可制成热敏元件，用于检测温度的变化是利用它 ( )。

A．对温度反应灵敏 B．对光照反应灵敏 C．具有杂敏性 D．导电性好【代码】20111048【答案】A5、半导体材料可制成光电管等是利用它( )。

A．对温度反应灵敏 B．对光照反应灵敏 C．具有杂敏性 D．导电性好【代码】20111058【答案】B6、半导体材料可制成二极管、三极管等是利用它( )。

A．对温度反应灵敏 B．对光照反应灵敏 C．具有杂敏性 D．导电性好【代码】20111068【答案】C7、N型半导体是在纯净半导体中掺入( )。

A．2价元素 B．3价元素 C．4价元素 D．5价元素【代码】20111078【答案】D8、P型半导体是在纯净半导体中掺入( )。

EDA考试题题库及答案一、选择题1.一个项目的输入输出端口是定义在(A)A、实体中；B、结构体中；C、任何位置；D、进程中。

2.QuartusII中编译VHDL源程序时要求(C)A、文件名和实体可以不同名；B、文件名和实体名无关；C、文件名和实体名要相同；D、不确定。

3.VHDL语言中变量定义的位置是(D)A、实体中中任何位置；B、实体中特定位置；C、结构体中任何位置；D、结构体中特定位置。

4.可以不必声明而直接引用的数据类型是(C)A、STD_LOGIC；B、STD_LOGIC_VECTOR；C、BIT；D、ARRAY。

5.大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是(C)A、FPGA全称为复杂可编程逻辑器件；B、FPGA是基于乘积项结构的可编程逻辑器件；C、基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D、在Altera公司生产的器件中，MAX7000系列属FPGA结构。

6.下面不属于顺序语句的是(C)A、IF语句；B、LOOP语句；C、PROCESS语句；D、CASE语句。

7.VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，实体体描述的是(A)A、器件外部特性；B、器件的内部功能；C、器件的综合约束；D、器件外部特性与内部功能。

8.进程中的信号赋值语句，其信号更新是(C)A、按顺序完成；B、比变量更快完成；C、在进程的最后完成；D、都不对。

9.在EDA工具中，能完成在目标系统器件上布局布线软件称为(C)A、仿真器B、综合器C、适配器D、下载器10.VHDL常用的库是(A)A、IEEE；B、STD；C、WORK；D、PACKAGE。

11.在VHDL中，用语句(D)表示clock的下降沿。

A、clock'EVENT；B、clock'EVENT AND clock='1'；C、clock='0'；D、clock'EVENT AND clock='0'。

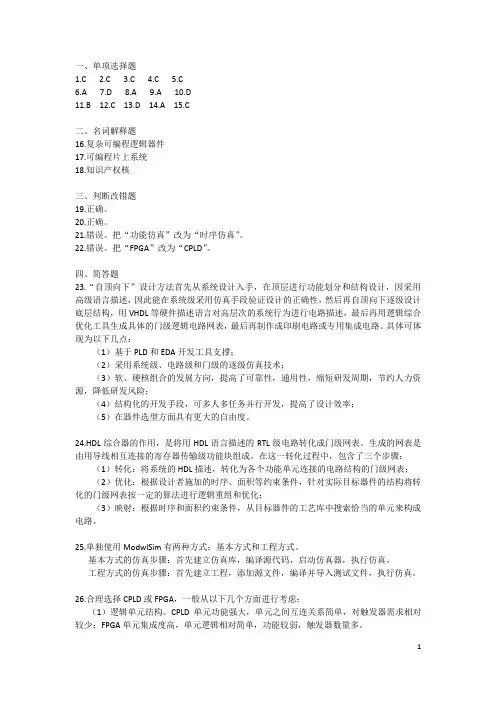

一、单项选择题1.C2.C3.C4.C5.C6.A7.D8.A9.A 10.D11.B 12.C 13.D 14.A 15.C二、名词解释题16.复杂可编程逻辑器件17.可编程片上系统18.知识产权核三、判断改错题19.正确。

20.正确。

21.错误。

把“功能仿真”改为“时序仿真”。

22.错误。

把“FPGA”改为“CPLD”。

四、简答题23.“自顶向下”设计方法首先从系统设计入手，在顶层进行功能划分和结构设计，因采用高级语言描述，因此能在系统级采用仿真手段验证设计的正确性，然后再自顶向下逐级设计底层结构，用VHDL等硬件描述语言对高层次的系统行为进行电路描述，最后再用逻辑综合优化工具生成具体的门级逻辑电路网表，最后再制作成印刷电路或专用集成电路。

具体可体现为以下几点：（1）基于PLD和EDA开发工具支撑；（2）采用系统级、电路级和门级的逐级仿真技术；（3）软、硬核组合的发展方向，提高了可靠性，通用性，缩短研发周期，节约人力资源，降低研发风险；（4）结构化的开发手段，可多人多任务并行开发，提高了设计效率；（5）在器件选型方面具有更大的自由度。

24.HDL综合器的作用，是将用HDL语言描述的RTL级电路转化成门级网表。

生成的网表是由用导线相互连接的寄存器传输级功能块组成。

在这一转化过程中，包含了三个步骤：（1）转化：将系统的HDL描述，转化为各个功能单元连接的电路结构的门级网表；（2）优化：根据设计者施加的时序、面积等约束条件，针对实际目标器件的结构将转化的门级网表按一定的算法进行逻辑重组和优化；（3）映射：根据时序和面积约束条件，从目标器件的工艺库中搜索恰当的单元来构成电路。

25.单独使用ModwlSim有两种方式：基本方式和工程方式。

基本方式的仿真步骤：首先建立仿真库，编译源代码，启动仿真器，执行仿真。

工程方式的仿真步骤：首先建立工程，添加源文件，编译并导入测试文件，执行仿真。

26.合理选择CPLD或FPGA，一般从以下几个方面进行考虑：（1）逻辑单元结构。

EDA习题第一章1。

1 EDA的英文全称是什么？EDA的中文含义是什么？答：EDA即Electronic Design Automation的缩写，直译为：电子设计自动化。

1.2 什么叫EDA技术？答：EDA技术有狭义和广义之分，狭义EDA技术就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式,以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作,最终形成集成电子系统或专用集成芯片的一门新技术，或称为IES/ASIC自动设计技术.1。

3 利用EDA技术进行电子系统的设计有什么特点?答：①用软件的方式设计硬件;②用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的；③设计过程中可用有关软件进行各种仿真;④系统可现场编程,在线升级；⑤整个系统可集成在一个芯片上,体积小、功耗低、可靠性高。

1。

4 从使用的角度来讲,EDA技术主要包括几个方面的内容？这几个方面在整个电子系统的设计中分别起什么作用?答：EDA技术的学习主要应掌握四个方面的内容：①大规模可编程逻辑器件;②硬件描述语言;③软件开发工具；④实验开发系统.其中，硬件描述语言是重点。

对于大规模可编程逻辑器件，主要是了解其分类、基本结构、工作原理、各厂家产品的系列、性能指标以及如何选用，而对于各个产品的具体结构不必研究过细。

对于硬件描述语言,除了掌握基本语法规定外，更重要的是要理解VHDL的三个“精髓”:软件的强数据类型与硬件电路的惟一性、硬件行为的并行性决定了VHDL语言的并行性、软件仿真的顺序性与实际硬件行为的并行性;要掌握系统的分析与建模方法，能够将各种基本语法规定熟练地运用于自己的设计中。

对于软件开发工具，应熟练掌握从源程序的编辑、逻辑综合、逻辑适配以及各种仿真、硬件验证各步骤的使用.对于实验开发系统,主要能够根据自己所拥有的设备，熟练地进行硬件验证或变通地进行硬件验证。

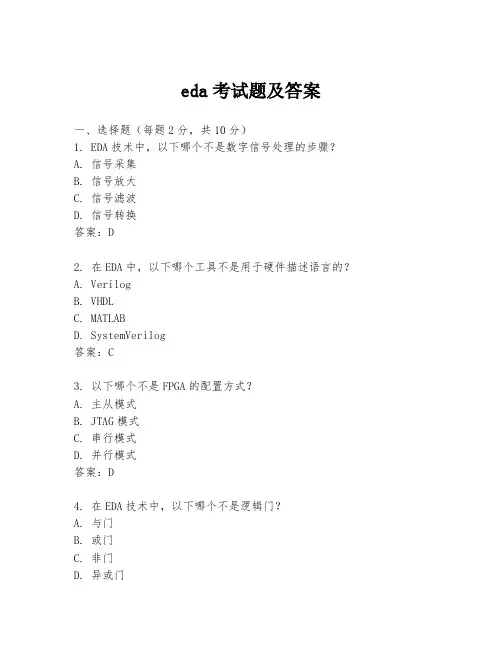

eda考试题及答案一、选择题（每题2分，共10分）1. EDA技术中，以下哪个不是数字信号处理的步骤？A. 信号采集B. 信号放大C. 信号滤波D. 信号转换答案：D2. 在EDA中，以下哪个工具不是用于硬件描述语言的？A. VerilogB. VHDLC. MATLABD. SystemVerilog答案：C3. 以下哪个不是FPGA的配置方式？A. 主从模式B. JTAG模式C. 串行模式D. 并行模式答案：D4. 在EDA技术中，以下哪个不是逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 以下哪个是EDA软件中用于时序分析的工具？A. 波形仿真B. 逻辑仿真C. 时序分析器D. 功能仿真答案：C二、填空题（每题2分，共10分）1. EDA技术的核心是______，它用于设计和验证电子系统。

答案：硬件描述语言2. 在EDA设计流程中，______是将硬件描述语言转换成逻辑电路图的过程。

答案：综合3. FPGA的全称是______，它是一种可编程的逻辑器件。

答案：现场可编程门阵列4. 在EDA中，______是一种用于模拟电路行为的工具，它可以帮助设计者验证电路设计的正确性。

答案：仿真5. 在EDA中，______是一种用于优化电路布局和布线的技术，以减少电路的延迟和功耗。

答案：布局布线三、简答题（每题10分，共20分）1. 简述EDA技术在现代电子设计中的重要性。

答案：EDA技术在现代电子设计中至关重要，因为它提供了一种高效、自动化的方式来设计、模拟和验证复杂的电子系统。

通过使用EDA工具，设计师可以快速迭代设计，减少错误，缩短产品上市时间，并提高电路的性能和可靠性。

2. 描述在EDA设计流程中，仿真测试的主要目的是什么。

答案：仿真测试的主要目的是在实际硬件实现之前验证电路设计的功能正确性和性能指标。

通过仿真，设计师可以检测和修复设计中的错误，优化电路性能，并预测电路在不同工作条件下的行为，从而确保最终产品能够满足设计规格和性能要求。

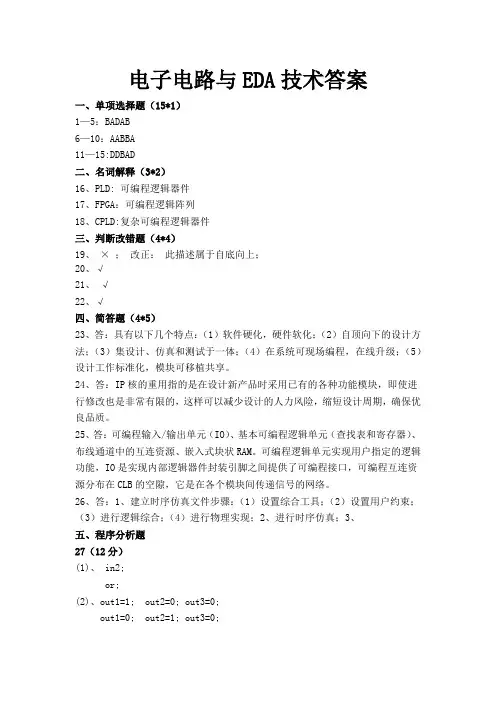

电子电路与EDA技术答案一、单项选择题（15*1）1—5：BADAB6—10：AABBA11—15:DDBAD二、名词解释（3*2）16、PLD: 可编程逻辑器件17、FPGA：可编程逻辑阵列18、CPLD:复杂可编程逻辑器件三、判断改错题（4*4）19、×；改正：此描述属于自底向上；20、√21、√22、√四、简答题（4*5）23、答：具有以下几个特点：（1）软件硬化，硬件软化；（2）自顶向下的设计方法；（3）集设计、仿真和测试于一体；（4）在系统可现场编程，在线升级；（5）设计工作标准化，模块可移植共享。

24、答：IP核的重用指的是在设计新产品时采用已有的各种功能模块，即使进行修改也是非常有限的，这样可以减少设计的人力风险，缩短设计周期，确保优良品质。

25、答：可编程输入/输出单元（IO）、基本可编程逻辑单元（查找表和寄存器）、布线通道中的互连资源、嵌入式块状RAM。

可编程逻辑单元实现用户指定的逻辑功能，IO是实现内部逻辑器件封装引脚之间提供了可编程接口，可编程互连资源分布在CLB的空隙，它是在各个模块间传递信号的网络。

26、答：1、建立时序仿真文件步骤：（1）设置综合工具；（2）设置用户约束；（3）进行逻辑综合；（4）进行物理实现；2、进行时序仿真；3、五、程序分析题27（12分）(1)、 in2;or;(2)、out1=1; out2=0; out3=0;out1=0; out2=1; out3=0;28、答：六、编程题29（8分）答：module led(data_in,data_out);input[3:0] data_in;output[6:0] data_out;reg[6:0] data_out;always @( data_in)begincase(data_in)4’b0000: data_out=7’b1000000;4’b0001: data_out=7’b1111001;4’b0010: data_out=7’b0100100;4’b0011: data_out=7’b0110000;4’b0100: data_out=7’b0011001;default: data_out=7’b1000000;endcaseendendmodule30、答：module FSM（clk,rst,out,ina）; input clk,rst;input ina;output out;reg out;reg state;parameter s0=2’d0, s0=2’d1; s2=2’d2,s3=2’d3; always @(posedge clk)beginif(rst)begin state<=s0; out<=0; endelsecase (state)2‘d0: beginif(ina= =1) begin state<=s1; out<=0; endelse begin state<=s0; out<=0; endend2’d1: beginif(ina= =1) begin state<=s2; out<=0; endelse begin state<=s0; out<=0; endend2’d2: beginif(ina= =0) begin state<=s0; out<=0; endelse begin state<=s3; out<=1; endend2’d3: beginif(ina= =0) begin state<=s0; out<=0; endelse begin state<=s3; out<=1; endendendcaseendendmodule。

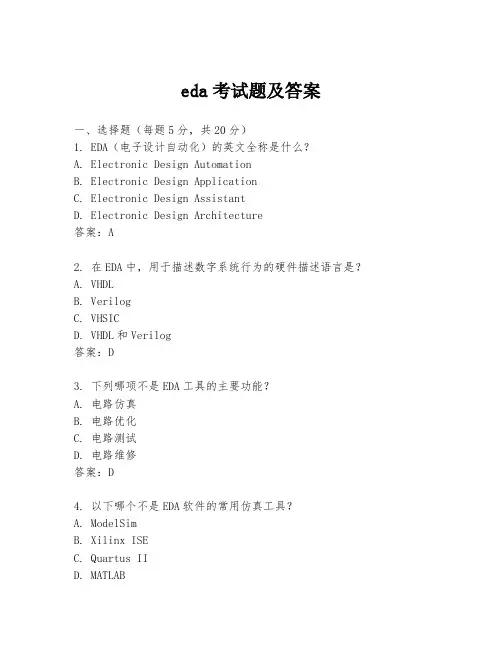

eda考试题及答案一、选择题（每题5分，共20分）1. EDA（电子设计自动化）的英文全称是什么？A. Electronic Design AutomationB. Electronic Design ApplicationC. Electronic Design AssistantD. Electronic Design Architecture答案：A2. 在EDA中，用于描述数字系统行为的硬件描述语言是？A. VHDLB. VerilogC. VHSICD. VHDL和Verilog答案：D3. 下列哪项不是EDA工具的主要功能？A. 电路仿真B. 电路优化C. 电路测试D. 电路维修答案：D4. 以下哪个不是EDA软件的常用仿真工具？A. ModelSimB. Xilinx ISEC. Quartus IID. MATLAB答案：D二、填空题（每题5分，共20分）1. 在EDA中，______是一种用于模拟和验证数字逻辑电路的仿真软件。

答案：ModelSim2. 硬件描述语言Verilog的创始人是______。

答案：Philip A. Moorby3. EDA工具通常不包括______功能。

答案：物理制造4. 在EDA设计流程中，______阶段是设计过程的最后阶段，负责将设计映射到实际的硬件上。

答案：综合三、简答题（每题10分，共20分）1. 简述EDA技术在现代电子设计中的重要性。

答案：EDA技术在现代电子设计中的重要性体现在以下几个方面：首先，它能够提高设计效率，减少设计周期；其次，它能够降低设计成本，减少试错成本；再次，它能够提高设计质量，通过仿真验证减少设计错误；最后，它能够支持复杂系统的设计，使得设计更加灵活和可扩展。

2. 描述一下VHDL和Verilog在设计数字电路时的主要区别。

答案：VHDL和Verilog都是用于设计数字电路的硬件描述语言，但它们在语法和设计方法上有所不同。

eda考试题及答案一、选择题（每题2分，共10分）1. EDA技术中的“E”代表什么？A. 电子B. 工程C. 教育D. 经济答案：B2. 在EDA软件中，以下哪个不是设计验证工具？A. 仿真器B. 综合器C. 验证器D. 测试器答案：B3. 以下哪个不是数字逻辑设计的基本元素？A. 与门B. 或门C. 非门D. 放大器答案：D4. 在EDA设计流程中，以下哪个步骤是用于优化设计的？A. 综合B. 布局C. 布线D. 时序分析答案：D5. 以下哪个不是EDA软件的功能？A. 电路图绘制B. 电路仿真C. 电路板设计D. 机械加工答案：D二、填空题（每题2分，共10分）1. EDA技术的核心是_______，它能够自动完成电路设计、验证和仿真等过程。

答案：电子设计自动化2. 在EDA设计中，_______是指在电路设计完成后，通过软件工具检查电路是否满足设计要求的过程。

答案：验证3. 电路设计的_______阶段是将电路的逻辑功能转换为可以在特定硬件上实现的物理形态。

答案：综合4. 在EDA软件中，_______是一种用于模拟电路行为的工具，它可以帮助设计者预测电路的实际工作情况。

答案：仿真器5. 电路设计的_______是指在电路板上合理布置电子元件和连接线路的过程。

答案：布局三、简答题（每题5分，共20分）1. 请简述EDA技术在现代电子设计中的重要性。

答案：EDA技术在现代电子设计中至关重要，它通过自动化的设计流程提高了设计效率，减少了人为错误，缩短了产品上市时间，并且能够处理复杂的电路设计问题，是现代电子设计不可或缺的工具。

2. 描述一下在EDA设计流程中，布局和布线阶段的主要任务。

答案：在EDA设计流程中，布局阶段的主要任务是将电路中的各个元件放置在电路板上的合适位置，以优化电路的性能和减少成本。

布线阶段则是在布局完成后，将各个元件通过导线连接起来，确保电路的电气连接正确无误，同时考虑信号完整性和电磁兼容性。
