数字电子技术基础习题及答案 (2)

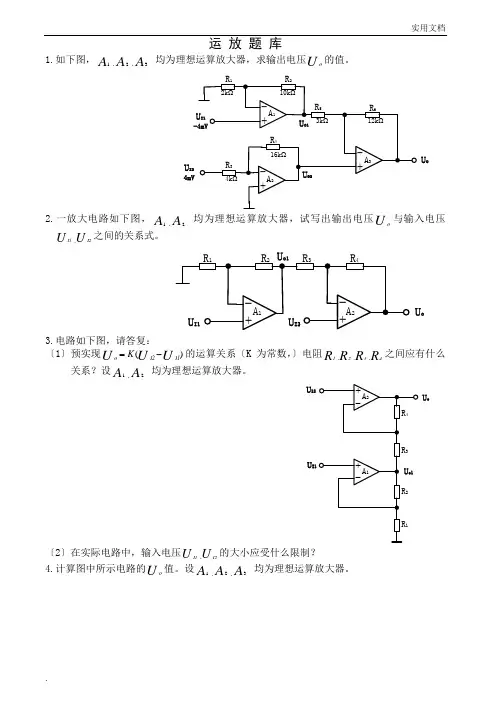

运 放 题 库1.如下图，123A A A 、、 均为理想运算放大器，求输出电压o U 的值。

U I24mVU O2.一放大电路如下图，12A A 、 均为理想运算放大器，试写出输出电压o U 与输入电压I1I2U U、之间的关系式。

U o3.电路如下图，请答复：〔1〕预实现()o I2I1K U U U =-的运算关系〔K 为常数，〕电阻1234R R R R 、、、之间应有什么关系？设12A A 、 均为理想运算放大器。

U oU I2U I1〔2〕在实际电路中，输入电压I1I2U U 、的大小应受什么限制？ 4.计算图中所示电路的o U 值。

设123A A A 、、 均为理想运算放大器。

U I2U I1U o5.设图中的14A A ～均为理想运算放大器，写出输出电压o的表达式。

U oU I2U I16.写出图中电路工作在t 秒后的o u 表达式。

设I1I2U U 、为稳定直流电压， (0)0c u V ，运算放大器都是理想的。

U u o7.图示电路中，123A A A 、、 均为理想运算放大器，电容器上的初始电压为零。

〔1〕14A A ～各组成何种根本应用电路?〔2〕列出1234o o o o u u u u 、、、与输入电压123I I I u u u 、、、的关系式。

u o4u8.试用两个集成运算放大器设计一个电路，使其输出电压与输入电压之间满足以下关系： 12()5()5()o I I t t dt t u u u =-⎰。

可供选用的电容种类有1000pF,10uF;电阻种类有9.1k Ω，10k Ω,20k Ω,100k Ω,1M Ω。

9.设图9-1中的运算放大器都是理想的，输入电压的波形如图9-2所示,电容器上的初始电压为零，试画出o u 的波形。

10.设图中的16A A～都是理想运算放大器。

〔1〕说明16A A ～各组成何种电路；〔2〕写出123o o o u u u 、、的表达式，电容上的初始电压设为零。

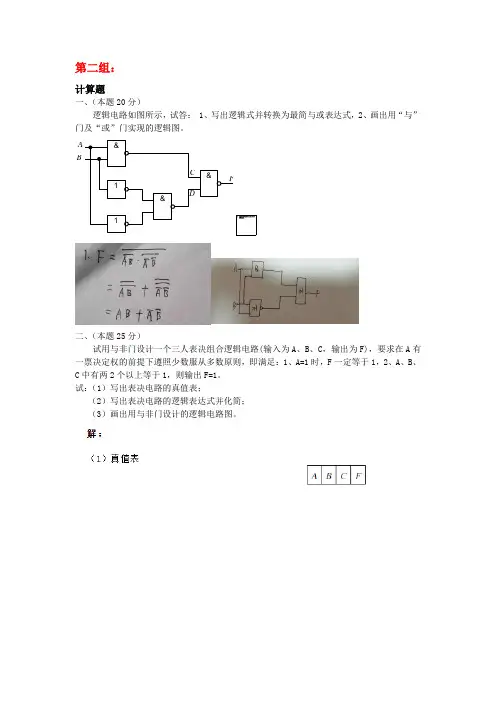

第二组：计算题一、（本题20分）逻辑电路如图所示，试答： 1、写出逻辑式并转换为最简与或表达式，2、画出用“与”门及“或”门实现的逻辑图。

二、（本题25分）试用与非门设计一个三人表决组合逻辑电路(输入为A 、B 、C ，输出为F)，要求在A 有一票决定权的前提下遵照少数服从多数原则，即满足：1、A=1时，F 一定等于1，2、A 、B 、C 中有两2个以上等于1，则输出F=1。

试：（1）写出表决电路的真值表；（2）写出表决电路的逻辑表达式并化简； （3）画出用与非门设计的逻辑电路图。

A BF11&&&CD三、（本题30分）已知逻辑电路图及C脉冲波形，试：（1）写出各触发器的驱动方程；（2）列出逻辑状态表；（3）画出输出Q0，Q1的波形（设Q0，Q1的初始状态均为“0”）。

四、（本题25分）由555集成定时器组成的电路如图1 所示。

已知电容C ＝100μF ，输入I u 和输出O u 的波形如图2 所示。

试 (1) 说明由555 集成定时器和R 、C 组成的是何种触发器（单稳态、 双稳 态、 无稳态），(2) 对应输入I u 和输出 O u 的波形画出电容C 的电压波形图 ，（3）求电阻R 的值。

图2答案：见下图第三组：计算题一、（本题20分）试写出图示逻辑电路的逻辑表达式，并化为最简与或式。

二、（本题25分）时序逻辑电路如图所示，已知初始状态Q 1Q 0＝00。

（1）试写出各触发器的驱动方程； （2）列出状态转换顺序表； （3）说明电路的功能；答：（1） D0 = Q0Q1 ， D1 = Q0 Q1 ； （2）00→10→01（3）三进制移位计数器三、（本题30分）由集成定时器555组成的电路如图所示，已知：R 1＝R 2＝10 kΩ，C ＝5μF 。

（1）说明电路的功能；（2）计算电路的周期和频率 答：（1）多谐振荡器电路 （2）T 1=0.7（R 1+R 2）C=0.7*200*103*50*10-6=7s T 2=0.7R 2C=0.7*100*103*50*10-6=3.5sCR R CCu o四、（本题25分）用二进制计算器74LS161和8选1数据选择器连接的电路如图所示， （1）试列出74LS161的状态表； （2）指出是几进制计数器； （3）写出输出Z 的序列。

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。

4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。

5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。

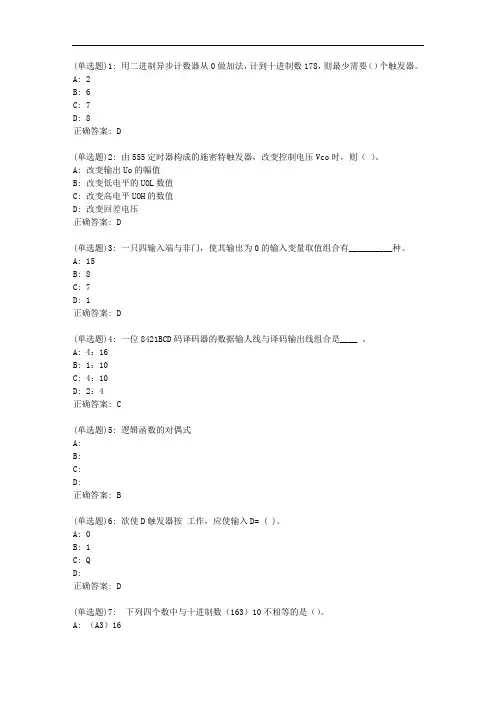

(单选题)1: 用二进制异步计数器从0做加法，计到十进制数178，则最少需要（）个触发器。

A: 2
B: 6
C: 7
D: 8
正确答案: D
(单选题)2: 由555定时器构成的施密特触发器，改变控制电压Vco时，则（）。

A: 改变输出Uo的幅值
B: 改变低电平的UOL数值
C: 改变高电平UOH的数值
D: 改变回差电压
正确答案: D
(单选题)3: 一只四输入端与非门，使其输出为0的输入变量取值组合有__________种。

A: 15
B: 8
C: 7
D: 1
正确答案: D
(单选题)4: 一位8421BCD码译码器的数据输人线与译码输出线组合是____ 。

A: 4：16
B: 1：10
C: 4：10
D: 2：4
正确答案: C
(单选题)5: 逻辑函数的对偶式
A:
B:
C:
D:
正确答案: B
(单选题)6: 欲使D触发器按工作，应使输入D= ( )。

A: 0
B: 1
C: Q
D:
正确答案: D
(单选题)7: 下列四个数中与十进制数（163）10不相等的是（）。

A: （A3）16。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）=177（2）=170（3）=241（4）=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（）2（3）（B1）16=（1011 0001）2（4）（AF）16=（）2【题1-5】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）（）2=（2）（）2=（3）（）2=【题1-6】将下列十进制数转换为二进制数。

（1）；（2）；（3）；（4）解：（1）=（）2（2）=（）2（3）=（）2（4）=（）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

（1）01101100；（2）；（3）；（4）解：（1）01101100是正数，所以其反码、补码与原码相同，为01101100（2）反码为，补码为（3）反码为，补码为（4）反码为，补码为【题1-8】将下列自然二进制码转换成格雷码。

000；001；010；011；100；101；110；111解：格雷码：000、001、011、010、110、111、101、100【题1-9】将下列十进制数转换成BCD码。

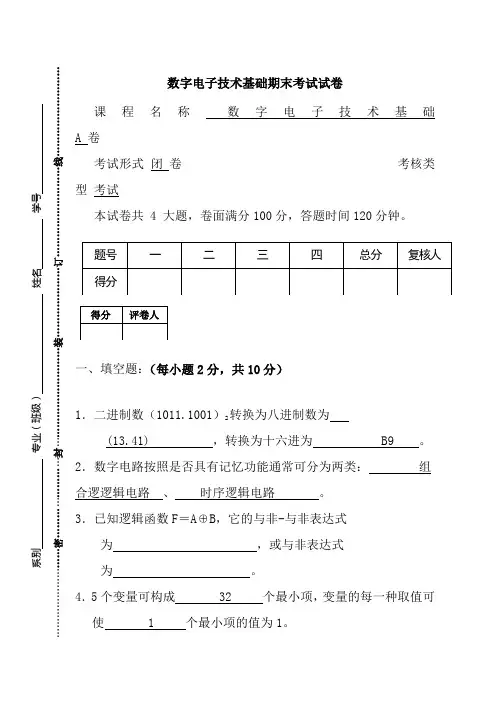

数字电子技术基础期末考试试卷 课程名称 数字电子技术基础A 卷 考试形式 闭 卷 考核类型 考试 本试卷共 4 大题，卷面满分100分，答题时间120分钟。

一、填空题：（每小题2分，共10分） 1．二进制数（1011.1001）2转换为八进制数为 (13.41) ，转换为十六进为 B9 。

2．数字电路按照是否具有记忆功能通常可分为两类： 组合逻逻辑电路 、 时序逻辑电路 。

3．已知逻辑函数F ＝A ⊕B ，它的与非-与非表达式为 ，或与非表达式为 。

4．5个变量可构成 32 个最小项，变量的每一种取值可使 1 个最小项的值为1。

5．555定时器构成的施密特触发器，若电源电压＝12V ，电压控制端经0.01µF 电容接地，则上触发电平＝ V ，下触发电平–＝ V 。

二、化简题：（每小题10分，共20分） 1．用代数法将下面的函数化为最简与或式：·[ABD BC BD A +++()D] 2. 用卡诺图法将下列函数化简为最简与或式： F(A 、B 、C 、D)=∑m （0,2,4,5,7,13）+∑d(8,9,10,11,14,15)三、分析题：（每小题10分，共40分）得分评卷人1．试分析题1图所示逻辑电路，写出逻辑表达式和真值表，表达式化简后再画出新的逻辑图。

2．74161组成的电路如题 2 图所示，分析电路，并回答以下问题： （1）画出电路的状态转换图（Q3Q2Q1Q0）； （2）说出电路的功能。

（74161的功能见表） 题 2 图………………………密……………………封…………………………装…………………订………………………线………………………3．分析如题3图所示由边沿触发器组成的时序逻辑电路，写出电路的驱动方程、状态方程，画出状态转换图。

题3图4. 图4是用555定时器构成的压控振荡器，试分析输入控制电压和振荡频率之间的关系。

当v升高时输出的频率是升高还是降低?I题4图四、设计题：（每小题10分，共30分）得分评卷人1. 请用一片4线-16线译码器74154和适量的与非门设计一个能将8421码转换为2421码的码转换器。

【最新整理，下载后即可编辑】数字电子技术基础答案第1章自测题 1.1填空题1. 100011.11 00110101.01110101 11110.01 1E.42. 43. n 24. 逻辑代数 卡诺图5.)(D C B A F )(D C B A F +='6.))((C B D C B A F7. 代数法 卡诺图8. 1 1.2判断题1. √2.√3. × 1.3选择题 1.B 2.C 3.C1.4 A F =1⊙B AB F 2 B A F +=3 1.51.6 C L =1.7 AB C B A BC Y 习题1.1 当000012 A A A ,7A 到3A 有1个不为0时，就可以被十进制8整除 1.2 (a)AC BC AB F ++=1 （b ）B A AB F +=2(c)C B A S ⊕⊕= AC BC AB C 0 1.3略 1.4 (1)）（B A D C F )(1))((1B A D C F ++=' (2)）（B A B A F )(2))((2B A B A F ++='(3) E D C B A F 3 DE C AB F ='3 (4))()(4D A B A C E A F ）（))()((4D A C AB E A F +++='1.5 C B A F ⊕⊕=1.6 (1) B A C B C A L (2) D B C B D C A L (3) AD L (4) E ABCD L (5) 0 L 1.7 C B A BC A C AB ABC C B A L ),,(1.8(1) ABD D A C F 1 (2) BC AB AC F 2(3) C A B A B A F 3 (有多个答案) (4) C B D C AB C A CD F +++=4 (5) C B A ABD C B A D B A F 5 (6) 16 F 1.9 (1) AD D C B B A F 1 (2) B A AC F 2(3) D A D B C B F 3 (4) B C F 4 1.10 (1) C A B F 1 (2) B C F 2(3) D A B C F 3 (4) C B A D B D C F 4 1.11 C A B A D F1.12 (1) D B A D C A D C B F 1（多种答案） (2)C B BCD D C D B F 2(3) C B C A D C F 3 (4) A B F 4 (5) BD D B F 5(6) C B D A D C A F 6（多种答案） (7) C A D B F 7（多种答案）(8) BC D B F 8（多种答案） (9) B D C F 9 1.13 略第2章自测题 2.1 判断题1. √2. √3. ×4. √5. √6. √7. ×8. √9. × 10√ 2.2 选择题1．A B 2．C D 3．A 4．B 5．B 6．A B D 7．C 8．A C D 9．A C D 10.B 习题2.1解：ABC Y =1 2.2解：(a)mA234.0503.012=-=-=C CES CC BS R U V I βBS mA 1.0537.06I I B <=-=∴三极管处于放大状态，)V (711.05012=⨯⨯-=-=CB CC O R I V u β。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

解：（1）（1110.01）2（2）（1010.11）2（3）（1001.0101）2【题1-6】将下列十进制数转换为二进制数。

解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

（1）01101100；（2）11001100；（3）11101110；（4）11110001解：（1）01101100是正数，所以其反码、补码与原码相同，为01101100 （2）11001100反码为10110011，补码为10110100（3）11101110反码为10010001，补码为10010010（4）11110001反码为10001110，补码为10001111【题1-8】将下列自然二进制码转换成格雷码。

大学课程《数字电子技术基础》试题及答案一、填空题时序逻辑电路1.所谓时序逻辑电路是指电路的输出不仅与当时的有关，而且与电路的有关。

答：输入，历史状态2.含有触发器的数字电路属于逻辑电路。

答：时序3.计数器按照各触发器是否同时翻转分为式和式两种。

答：同步，异步4.某计数器状态转换图如图,该电路为________进制计数器。

答：55.某计数器的输出波形如图1所示，该计数器是进制计数器。

答：56. N个触发器可以构成最大计数长度（进制数）为的计数器。

答： 2N7．若要构成七进制计数器，最少用个触发器，它有个无效状态。

答： 3 18.若要构成十进制计数器，至少用个触发器，它有个无效状态。

答：4 69.串行传输的数据转换为并行传输数据时，可采用寄存器。

答：移位10.组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于计数器。

答：同步11.组成计数器的各个触发器的状态，在时钟信号到达时不能同时翻转，它属于计数器。

答：异步12.两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。

答：10013．驱动共阳极七段数码管的译码器的输出电平为（）有效。

答：低二、选择题时序逻辑电路1.时序逻辑电路中一定包含。

A、触发器B、组合逻辑电路C、移位寄存器D、译码器答：A2.在同步计数器中，各触发器状态改变时刻（）。

A、相同B、不相同C、与触发器有关D、与电平相同答：A3.同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。

A.没有触发器B. 没有统一的时钟脉冲控制C.没有稳定状态D. 输出只与内部状态有关答：B4.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（）。

A. 1011--0110--1100--1000--0000B. 1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D. 1011--1010--1001--1000—0111答：A Array 5.某计数器的状态转换图如右：其计数的容量为( )A．8 B. 5C. 4D. 3答：B6．同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。

思考题：题2.1.1 答：肖特基二极管（SBD）、分流。

题2.1.2 答：基区、滞后。

题2.1.3 答：（A)、（B) 。

题2.1.4 答：对。

题2.2.1 答：A、B。

题2.2.2 答：C、D。

题2.2.3 答：4ns。

题2.2.4 答：（A）、（C）、。

题2.2.5 答：降低、降低。

题2.2.6 答：0、1和三态题2.2.7 答：若一个输出高电平，另一个输出低电平时，会在T4和T5间产生一个大电流，烧毁管子。

OC门“线与”在输出接一电阻和一5-30V电源电压。

题2.2.8 答：能、分时。

题2.2.9 答：1. 为了缩短传输延迟时间，电路中使用肖特基管和有源泄放电路，另外，还将输入级的多发射极管改用SBD代替，由于SBD没有电荷存储效应，因此有利于提高电路的工作速度。

电路中还接入了D3和D4两个SBD，当电路的输出端由高电平变为低电平时，D4经T2的集电极和T5的基极提供了一条通路，一是为了加快负载电容的放电速度，二是为了加速T5的导通过程。

另外，D3经T2的集电极为T4的基极提供了一条放电通路，加快了T4的截止过程。

2. 为降低功耗，提高了电路中各电阻的阻值，将电阻R5原来接地的一端改接到输出端，以减小T3导通时电阻R5上的功耗。

题2.3.1 答：A。

题2.3.2 答：A。

题2.3.3 答：A。

题2.3.4 答：导通。

题2.3.5 答：B、C。

思考题：题2.4.1 答：（A）分流。

题2.4.2 答：(B) 内部电阻和容性负载。

题2.4.3 答：(B) 3.3V；（C）5V；(D) 30V。

题2.4.4 答：CMOS反相器和CMOS传输门。

题2.4.5 答：加入缓冲器保证输出电压不抬高或者降低，正逻辑变负逻辑或者相反，与非变成或非，或者或非变为与非。

题2.4.6 答：（C）低、高。

题2.4.7答：（A) OD门；(B) OC门；（C）三态门。

16题2.4.8 答：（A)驱动大负载；(B)电平移位。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

数字电⼦技术基础习题及答案数字电⼦技术基础试题⼀、填空题 : （每空1分，共10分） 1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK 触发器的特性⽅程 = 。

5 . ⽤4个触发器可以存储位⼆进制数。

6 . 存储容量为4K×8位的RAM 存储器，其地址线为条、数据线为条。

⼆、选择题： (选择⼀个正确的答案填⼊括号内，每题3分，共30分 ) 1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作⽤下,输出电压波形恒为0的是：（）图。

图 12.下列⼏种TTL 电路中，输出端可实现线与功能的电路是（）。

A 、或⾮门 B 、与⾮门C、异或门D、OC门3.对CMOS与⾮门电路，其多余输⼊端正确的处理⽅法是（）。

A、通过⼤电阻接地（>1.5KΩ）B、悬空C、通过⼩电阻接地（<1KΩ）D、通过电阻接V CC4.图2所⽰电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列⼏种A/D转换器中，转换速度最快的是（）。

图2A、并⾏A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输⼊波形 u I 和输出波形 u O 如图 3所⽰，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将⽅波脉冲的周期扩展10倍，可采⽤（）。

A、10级施密特触发器B、10位⼆进制计数器C、⼗进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、⼀个数据选择器的地址输⼊端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、⽤代数法化简为最简与或式Y= A +2、⽤卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术基础考试试卷（附答案）一、填空题：（每空1分，共15分）1．逻辑函数的两种标准形式分别为（ ）、（ ）。

2．将2004个“1”异或起来得到的结果是（ ）。

3．半导体存储器的结构主要包含三个部分，分别是（ ）、（ ）、（ ）。

4．8位D/A 转换器当输入数字量10000000为5v 。

若只有最低位为高电平，则输出电压为（ ）v ；当输入为10001000，则输出电压为（ ）v 。

5．就逐次逼近型和双积分型两种A/D 转换器而言，（ ）的抗干扰能力强，（ ）的转换速度快。

6．由555定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。

7．与PAL 相比，GAL 器件有可编程的输出结构，它是通过对（ ）进行编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1． 1． 将逻辑函数 P=AB+AC 写成与或非型表达式，并用集电极开路门来实现。

2．2．图1、2中电路均由CMOS 门电路构成，写出P 、Q 的表达式，并画出对应A 、B 、C 的P 、Q 波形。

三、分析图3所示电路，写出F1、F2的逻辑表达式，说明电路的逻辑功能。

图Y AB C =+中所用器件是8选1数据选择器74LS151。

（10分）四、设计一位十进制数的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最简与非门实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图5（a）(b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图6（a）所示，在示波器上观察到波形如图6(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、电路如图7所示，其中RA=RB=10kΩ,C=0.1μf，试问：1．在Uk为高电平期间，由555定时器构成的是什么电路，其输出U0的频率f0=?2．分析由JK触发器FF1、FF2、FF3构成的计数器电路，要求：写出驱动方程和状态方程，列出状态转换表，画出完整的状态转换图；3．设Q3、Q2、Q1的初态为000，Uk所加正脉冲的宽度为Tw=6/f0，脉冲过后Q3、Q2、Q1将保持在哪个状态？（共15分）八、图8所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
