《电路与电子技术》课后习题参考答案《电路与电子技术》课后习题参考答案填空1．电压 2．都（发生）变化 3．iA=53sin(314t+30°)A 4．220V 5．增大 6．单向导电性单选题11.C 12.A 13.D 14.B 15.B 16.C 17.D 18.D 19.C 20.D21. 变压器绕组在流过电流的时候，由于其自身存在电阻的原因，将消耗一部分电能，并转换成热量。
因为大部分变压器绕组都采用铜线绕制而成，所以将绕组的损耗成为变压器铜损,也叫空载损耗。
铁损包括磁性材料的磁滞损耗和涡流损耗以及剩余损耗. 当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体（由硅钢片制成），在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
22. 集成运算放大器(简称运放)实际上是一个具有高增益、低漂移，带有深度负反馈并直接耦合的直流放大器，因为它最初主要用作模拟计算机的运算放大器，故称为集成运算放大器。
其性能优良，广泛地应用于运算、测量、控制以及信号的产生、处理和变换等领域。
运算放大器本身不具备计算功能，只有在外部网络配合下才能实现各种运算。
23. 反馈又称回馈，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。
反馈可分为负反馈和正反馈。
负反馈使输出起到与输入相反的作用，使系统输出与系统目标的误差减小，系统趋于稳定；24.射极输出器的输入阻抗高，输出阻抗低，常用来当做多级放大器输入级和低电压、高电流的输出级，或者叫做隔离级。
由于射极输出器的电压动态范围较小，且电压放大倍数略小于1，这是其固有的缺点，但因其有较高的输入阻抗，可有效减轻信号源的负担。
在大电流输出电路中，比如功率放大器中，由于它的高的电流放大倍数，所以其功率放大倍数还是较高的，通常被直接用来推动负载。
第一章测试1.半导体的导电机理是当外部加电场时，载流子即（）在电场的作用下定向移动，形成电流。
A:自由电子和空穴B:其他选项都不正确C:空穴D:自由电子答案:A2.当温度增加时，本征半导体中的自由电子和空穴的数量（）。
A:增加B:不变C:其他选项都不正确D:减少答案:A3.PN结的主要特点是具有（）。
A:单向导电性B:稳压作用C:电流放大作用D:其他选项都不正确答案:A4.普通二极管禁止工作在（）。
A:反向击穿区B:死区C:反向截止区D:正向导通区答案:A5.若二极管为理想二极管，则该二极管导通时等效为开路。
（）A:对B:错答案:B6.若二极管的导通电压为0.3V，当阳极与阴极之间的电压大于（）V时，二极管导通。
A:0.7B:0C:0.5D:0.3答案:D7.图示二极管的工作状态是（）。
A:截止B:导通C:反向击穿D:其他选项都不正确答案:B8.稳压管的稳压性能是利用PN结的（）。
A:反向击穿特性B:反向截止特性C:正向导电特性D:单向导电特性答案:A9.要使三极管具有放大作用，发射结加（）偏置电压，集电结加（）偏置电压。
A:反向反向B:反向正向C:正向正向D:正向反向答案:D10.要使三极管具有开关作用，发射结加（）偏置电压，集电结加（）偏置电压。
A:正向反向B:反向反向C:反向正向D:正向正向答案:BD第二章测试1.如图所示的放大电路中，集电极电阻RC的作用是（）。
A:调节ICQB:调节IBQC:防止输出信号交流对地短路，把放大了的电流转换成电压D:放大电流答案:C2.当输入电压为正弦信号时，如果NPN管共发射极放大电路发生饱和失真，则基极电流ic的波形将（）。
A:双向削波B:不削波C:正半波削波D:负半波削波答案:C3.图示电路有正常电压放大的能力。
（）A:错答案:A4.放大电路如右图所示，由于Rb1和 Rb2 阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。
A: 适当增加Rb1，减小Rb2B:保持Rb2不变，适当减小Rb1C:适当增加Rb2，减小Rb1D:保持Rb1不变，适当增加Rb2答案:A5.若静态工作点选取过低，容易引起______失真。
《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。
解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a 4b (a)aΩ b(b)题图1-1 习题1-3电路图1Ω2 2Ω22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。

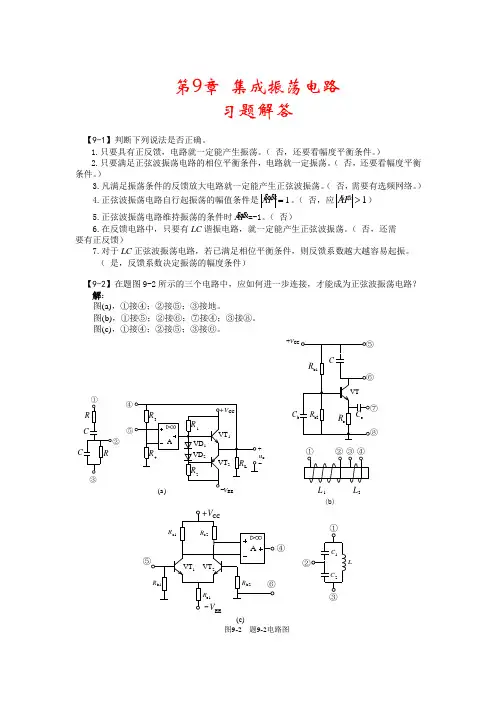

第9章 集成振荡电路习题解答【9-1】判断下列说法是否正确。
1.只要具有正反馈，电路就一定能产生振荡。
（ 否，还要看幅度平衡条件。
）2.只要满足正弦波振荡电路的相位平衡条件，电路就一定振荡。
（ 否，还要看幅度平衡条件。
）3.凡满足振荡条件的反馈放大电路就一定能产生正弦波振荡。
（ 否，需要有选频网络。
）4.正弦波振荡电路自行起振荡的幅值条件是1=F A 。
（ 否，应1AF> ） 5.正弦波振荡电路维持振荡的条件时F A =-1。
（ 否）6.在反馈电路中，只要有LC 谐振电路，就一定能产生正弦波振荡。
（ 否，还需 要有正反馈）7.对于LC 正弦波振荡电路，若已满足相位平衡条件，则反馈系数越大越容易起振。
（ 是，反馈系数决定振荡的幅度条件）【9-2】在题图9-2所示的三个电路中，应如何进一步连接，才能成为正弦波振荡电路？ 解：图(a)，①接④；②接⑤；③接地。
图(b)，①接⑤；②接⑥；⑦接④；③接⑧。
图(c)，①接④；②接⑤；③接⑥。
o④③EE+V 21L L C(b)④③L(c)图9-2 题9-2电路图【9-3】为了使题图9-3中各电路能够产生正弦波振荡，请将图中j、k、m、n、 p各点正确连接。
+VCC+VCC332kp2(a)图9-3 题9-3电路图解：正确连线分别见解图9-3中的(d)、(e)、(f)，晶体呈电感性。
+V CCC32解图9-3 题9-3的解【9-4】根据相位平衡条件判断题图9-4所示各电路是否能产生正弦波振荡？并说明理由。
图中的二极管有何作用?u o图9-4 题9-4电路图解：此电路是RC文氏桥振荡器，R w调节电路增益略大于3，保证起振和不产生大的失真。
二极管VD1、VD2起稳幅作用。
当振幅增大时，二极管因非线性正向导通电阻减少，负反馈增强，限制了振幅继续增长；反之，当振幅减少时，二极管因非线性正向导通电阻加大，负反馈减弱，防止振幅继续下降，起到自动稳幅的作用。
【9-5】电路如题图9-5所示。
第9章时序逻辑电路习题解答9.1 d R端和d S端的输入信号如题9.1图所示，设基本RS触发器的初始状态分别为1和0两种情况，试画出Q端的输出波形。
题9.1图解：9.2 同步RS触发器的CP、R、S端的状态波形如题9.2图所示。
设初始状态为0和1两种情况，试画出Q端的状态波形。
题9.2图解：9.3 设主从型JK触发器的初始状态为0，J、K、CP端的输入波形如题9.3图所示。
试画出Q端的输出波形（下降沿触发翻转）。
解：如题9.3图所示红色为其输出波形。
第9章时序逻辑电路225题9.3图9.4 设主从型JK触发器的初始状态为0，J、K、CP端输入波形如题9.4图所示。
试画出Q端的输出波形（下降沿触发翻转）。
如初始状态为1态，Q端的波形又如何？解：如题9.4图所示红色为其输出波形。
题9.4图9.5 设维持阻塞型D触发器的初始状态为0，D端和CP端的输入波形如题9.5图所示，试画出Q端的输出波形（上升沿触发翻转）。
如初始状态为1态，Q端的波形又如何？解：如题9.5图所示红色为其输出波形。
第9章时序逻辑电路226题9.5图9.6 根据CP时钟脉冲，画出题9.6图所示各触发器Q端的波形。
（1）设初始状态为0；（2）设初始状态为1。
（各输入端悬空时相当于“1”）题9.6图解：第9章时序逻辑电路2279.7 题9.7图所示的逻辑电路中，有J和K两个输入端，试分析其逻辑功能，并说明它是何种触发器。
题9.7图=⋅⋅⋅=⋅+⋅解：由图得D Q F J Q Q F J QJ K Q n D Q n+10 0 0 0 00 0 1 1 10 1 0 0 00 1 1 0 01 0 0 1 11 0 1 1 11 1 0 1 11 1 1 0 0此电路为D触发器和与非门组成的上升沿触发的JK触发器。
9.8 根据题9.8图所示的逻辑图和相应的CP、d R、D的波形，试画出Q1和Q2端的输出波形。
设初始状态Q1=Q2=0。
题9.8图解：第9章时序逻辑电路2289.9 试用4个D触发器组成一个四位右移移位寄存器。
9 数模与模数转换器9.1 D/A 转换器9.1.1 10位倒T 形电阻网络D/A 转换器如图题9.1.1所示。
（1）试求出输出电压的取值范围。
（2）若要求电路输入数字量为200H 时输出电压v o =5V ，试问V REF 应取何值？解：（1）由式（9.1.6）可知，10位D/A 转换器输出电压O v 为910022f REFOii i R R v R D ==-⋅⋅∑当98D D …0D =00…0时 O v =0 V当98D D …0D =11…1时，REFO R v R=-，已知f R R =，所以O REF v R =-于是可得到输出电压的取值范围为：0REF V V -。
（2）根据式（1） 109212O REFifii R v V R D =⋅⋅=-⋅⋅∑将98D D …0D =1000000000代入上式，的REF V =﹣10V 。
9.1.2 在图9.1.8所示的4位权电流D/A 转换器中，已知REF V =6V ，1R =48k Ω，当输入3210D D D D =1100时，O v =1.5V ，试确定f R 的值。
解：n 位权电流D/A 转换器的输出电压为1122n fiREF O i n i R R v D R -==⋅⋅∑于是，有11022n O f n iREF i i R v R V D -=⋅⋅=⋅⋅∑依题意，已知n=4，REF V =6V ，1R =48k Ω，3210D D D D =1100，O v =1.5V,代入上式得f R =16k Ω。
9.1.5 可编程放大器（数控可变增益放大器）电路如图题9.1.5所示。
（1）推导电路电压放大倍数/V O I A v v =的表达式。
（2）当输入编码为（001H ）和（3FFH ）时，电压放大倍数V A 分别为多少？ （3）试问当输入编码为（000H ）时，运放1A 处于什么状态？解：（1）图题9.1.5中运放3A 组成电压增益为﹣1的反相比例放大器，O v =﹣REF V 。
《电路与电子技术基础》作业答案第1章电路分析的基本概念---作业题1-1题1-3题1-6第2章电路分析定理和基本方法---作业一、第3章时域电路分析---作业第4章正弦稳态电路分析---作业第5章互感与理想变压器---作业第6章半导体器件---作业1、6.5（a）D1导通，U AB= -0.7V(b) D2导通，U AB= -5.3V2、6.9 D Z1导通，U o=0.7V3、6.12 U BE>0，I B>0；U CE>04、6.13 电流放大作用，i C=βi B，i E= i B+i C=i B(β+1)=( i C/β)*( β+1)5、6.16 （1）在截止区（2）U ce= 3.5V 工作在放大区（3）U ce= -1.5V 工作在反偏状态，在饱和区第7章半导体三极管放大电路---作业书上习题：1、7.22、7.3 （1） R B =565 K Ω ，R C =3 K Ω（2） A u == -120 ，U o =0.3V3、7.4 Q 点:Ω≈≈≈k r m A I A μ I be CQ BQ 3.176.122Ω==-≈Ω≈-≈≈k R R A k R A V U c o usi uCEQ 5933.13082.6 空载时：471153.25-≈-≈≈Ω=usuCEQ L A A V U k R 时：Ω==Ω≈k R R k R c o i 53.1第8章集成运算放大电路---作业1、 书上习题8.3 u O = u O1-0.6= -(R f /R 1)u i -0.6 V2、 书上习题8.5 u O =-1VI L =-100μAI O =110μA3补充：)()(200112t u t t u u O i O +-=－4补充：o f f I R R R R I ∙∙++≈414o f f f I R R R R R R I V ∙∙∙++≈=41411电流串联负反馈电路5补充：电压串联负反馈电路6补充:o f f I R R R I ∙∙+≈55 电流并联负反馈电路第9章波形发生电路---作业1 改错：2、3、书上习题9.2习题图9.2（a）习题图9.2（b）第10章直流稳压电源---作业书上习题1、 10.8 （1）U o =ZD U ＝10V I o ＝10 mAI =14 mAZ D I =4 mA（2）I ＝ I o ＝16 mAU o =10VD 没反向工作， Z D I =0 mA2、 10.123、补充：A 5.4)1( 'O 12L 'O 12C =⋅+≈⋅≈I R R I I R R I。

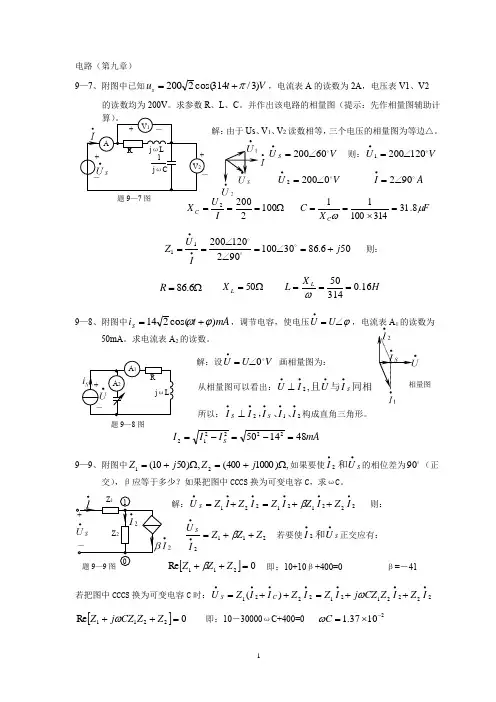

电路（第九章）9—7、附图中已知 us 200 2 cos(314t / 3)V ，电流表 A 的读数为 2A，电压表 V1、V2的读数均为 200V。
求参数 R、L、C。
并作出该电路的相量图（提示：先作相量图辅助计算）。
+ V1 －解：由于 Us、V1、V2 读数相等，三个电压的相量图为等边△。
ARjωL+1jωC －+ V2－•US 20060V•则：U 1200120V•U22000V•I290A题 9—7 图XC U2 I200 2 100C 1 1 31.8F X C 100 314Z1• U1 • I200120 290 10030 86.6 j50则：R 86.6X L 50L X L 50 0.16H 314•9—8、附图中 iS 14 2 cos(t )mA ，调节电容，使电压U U ，电流表 A1 的读数为50mA。
求电流表 A2 的读数。
A1+ A2R jωL•解：设U U0V画相量图为：••••从相量图可以看出：U I 2 ,且U 与 I S 同相相量图－ 题 9—8 图••• ••所以： I S I 2 ，I S 、I 1 、I 2 构成直角三角形。
I2 I12I2 S502 142 48mA9—9、附图中 Z1(10j50), Z2(400•j1000 ), 如果要使 I 2•和US的相位差为90（正交），β应等于多少？如果把图中 CCCS 换为可变电容 C，求ωC。
Z1 1 +Z2 －题 9—9 图 0••••••解：U S Z1 I Z2 I 2 Z1 I 2 Z1 I 2 Z2 I 2 则：•US• Z1 Z1 Z2I2••若要使 I 2 和U S 正交应有：ReZ1 Z1 Z2 0 即：10+10β+400=0β=－41•••••••若把图中 CCCS 换为可变电容 C 时：U S Z1 (I 2 I C ) Z2 I 2 Z1 I 2 jCZ1Z2 I 2 Z2 I 2ReZ1 jCZ1Z2 Z2 0 即：10－30000ωC+400=0 C 1.37 10219—10、已知附图电路中 Z2=j60Ω，各交流电表的读数分别为 V：100V；V1：171V；V2：240V。
电子技术基础一、 填空第一章 直流电路分析基础１．电路一般由 电源 、 负载 和 中间环 三部分组成。
２.电源是将 其他形式的能转换成电能 的装置。
3.负载是将 电能转换为其他形式的能 的设备。
4．电路的作用包括 能源转换 和 信号处理 两个方面。
５.交流电是指 大小和方向随时间变换而变化 的电压或电流。
6．数字信号是指 大小和方向不随时间变化而变化 的电压或电流信号。
7．模拟信号是指 大小和方向随时间连续变化 的电压或电流信号。
８.电路中的元件分为有源元件和无源元件，其中无源元件包括 电阻 、电感 和 电容 三种。
9.在电路中起激励作用的是独立电源，包括理想独立电流源 和 非理想电压源 。
10.电路中有两种电源，其中起激励作用的是独立电源，不起激励作用的是 受控 电源。
11. 一般来说,电流分为 直流 、 交流 和 随机电流 三种类型。
1２.求出的功率如果大于０，表示该元件吸收功率 ；如果功率小于0,表示该元件 发出功率 。
13.一般来说,电压分为 直流电压 、 交流电压 和 随机电压 三种类型。
14.对于一个二端元件,在关联参考方向的时，该元件功率的计算公式习惯表示为 P=UI ;与此相反,在非关联参考方向的时，其功率计算公式习惯表示为 P= －UI 。
15．根据是否提供激励，电源分为 独立 和 受控 两种。
第二章 一阶过渡电路1.一阶过渡电路的全响应分析通常用三要素法,三要素分别指 初始值f (0) 、 稳态值f (∞) 和 时间常数τ 。
2.ＲＣ过渡电路中的时间常数的表达式为 τ=RC ；RL 过渡电路中的时间常数的表达式为τ=lR 。
3.根据是否有信号输入，一阶过渡电路分为 零输入 响应和 零状态 响应。
４.一阶电路的全响应既可以用零输入响应和零状态响应表示，也可用 多个暂态 和 多个稳态 表示。
第三章 正弦交流电1.正弦交流电源的三要素是指 振幅 、 频率 和 出相位 。

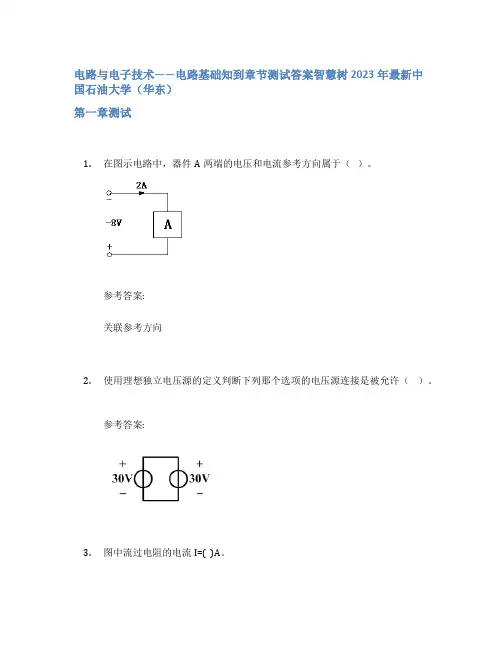

电路与电子技术——电路基础知到章节测试答案智慧树2023年最新中国石油大学（华东）第一章测试1.在图示电路中，器件A两端的电压和电流参考方向属于（）。
参考答案:关联参考方向2.使用理想独立电压源的定义判断下列那个选项的电压源连接是被允许（）。
参考答案:3.图中流过电阻的电流I=( )A。
参考答案:24.某电阻R两端的电压u与流过该电阻的电流i为非关联参考方向时，令u=-10V，消耗功率为0.5W，则电阻R为（）。
参考答案:200Ω5.电路如图所示，流过受控源两端的电流I=( )A。
参考答案:26.图示电路中Ｉ = 0 A 时，电位ＵA=（）。
参考答案:60 V7.沿顺时针和逆时针列写KVL方程，其结果是相同的。
（）参考答案:对8.电路如图所示，已知U s＝3V，I s＝2A，则U AB=( )V；I=( )A。
参考答案:1；59.图示电路中，正确的电压方程是（）。
参考答案:U S1-R1I1-U S2-R2I2=010.已知图中的I=3A，I2=1A，R1=2Ω，则R2=（）Ω。
参考答案:4第二章测试1.下列说法中错误的是（）。
参考答案:两个电路N1、N2等效时，电路内部的同一元件的功率一定相同2.ab端口的等效电阻为（）Ω。
参考答案:103.对称Y形和对称Δ形纯电阻网络等效变换的公式为R Y=3RΔ。
参考答案:错4.ab在下图电路中，电流源与1欧姆电阻的串联电路等效为（）。
参考答案:4A电流源5.图示电路中，对负载R而言，虚线框中的电路可以等效为（）。
参考答案:10V电压源6.理想电压源和理想电流源间（）。
参考答案:没有等效变换关系7.图示两个电路是等效的。
（）参考答案:错8.若图示两电路等效，则U s=（）V，R s=（）Ω。
参考答案:8；29.一个含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个电压源与一个电阻串联或一个电流源与一个电阻并联。
（）参考答案:错10.如图所示电路的等效电阻为参考答案:对第三章测试1.现用支路电流法求解图示电路，下面描述正确的是（）。
《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ， ；1.4.6 1A 3A ， ； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。
二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。
第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。
二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。
第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10， ， ； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。
电路第九章课后习题答案电路第九章课后习题答案电路是电子工程学的基础课程之一，它涵盖了电流、电压、电阻等基本概念和定律。
在学习电路的过程中，课后习题是巩固知识和提高技能的重要途径。
本文将为大家提供电路第九章课后习题的详细答案，希望能够帮助大家更好地理解和掌握电路的知识。
1. 问题：一个电源的电动势为12V，内阻为2Ω，接有一个电阻为4Ω的负载。
求电源的电流和负载电压。
解答：根据欧姆定律，电流I等于电源电动势E除以总电阻R。
总电阻R等于电源内阻r与负载电阻R之和。
所以，总电流I等于电源电动势E除以电源内阻r加上负载电阻R。
总电流I = E / (r + R) = 12V / (2Ω + 4Ω) = 2A负载电压U = I * R = 2A * 4Ω = 8V所以，电源的电流为2A，负载电压为8V。
2. 问题：一个电路中有一个电阻为6Ω的负载，电源的电动势为10V，内阻为4Ω。
求电路的总电流和负载电压。
解答：同样地，根据欧姆定律，总电流I等于电源电动势E除以总电阻R。
总电阻R等于电源内阻r加上负载电阻R。
所以，总电流I等于电源电动势E除以电源内阻r加上负载电阻R。
总电流I = E / (r + R) = 10V / (4Ω + 6Ω) = 1A负载电压U = I * R = 1A * 6Ω = 6V所以，电路的总电流为1A，负载电压为6V。
3. 问题：一个电路中有一个电阻为8Ω的负载，电源的电流为2A，内阻为2Ω。
求电源的电动势和负载电压。
解答：根据欧姆定律，负载电压U等于电流I乘以负载电阻R。
所以，负载电压U等于电源电动势E减去电源内阻r乘以电流I。
负载电压U = E - r * I = E - 2Ω * 2A = E - 4V负载电压U = I * R = 2A * 8Ω = 16V由上面两个等式可以得到：E - 4V = 16V解方程可得：E = 20V所以，电源的电动势为20V，负载电压为16V。
第9章9.1 选择题1. 处于谐振状态的RLC 串联电路，当电源频率升高时，电路将呈（ B ）。
A. 电阻性B. 电感性C. 电容性D. 视电路元件参数而定 2. RLC 串联电路中，发生谐振时测得电阻两端电压为6V ，电感两端电压为8V ，则电路总电压是（ C ）。
A. 8VB. 10VC. 6VD. 14V3. Ω=5R 、mH L 50=，与电容C 串联，接到频率为1KHz 的正弦电压源上，为使电阻两端电压达到最大，电容应该为（ B ）。
066.5.A F μ B.F μ5066.0 C.F μ20 D.F μ24. 下列关于谐振说法中不正确的是（ D ）。
A. RLC 串联电路由感性变为容性的过程中，必然经过谐振点B. 串联谐振时阻抗最小，并联谐振时导纳最小C. 串联谐振又称为电压谐振，并联谐振又称为电流谐振D. 串联谐振电路不仅广泛应用于电子技术中，也广泛应用于电力系统中 5. 如图x9.1所示RLC 并联电路，sI •保持不变，发生并联谐振的条件为（ A ）。
A.CL ωω1=B.Cj L j ωω1=C.CL 1=D.Cj L j R ωω1=+图x9.1 选择题5图6. 若i i i 21+=，且A sin 101t i ω=，A )902sin(102ο+=t iω，则i 的有效值为（ C ）。
A. 20A B. A 220 C. 10A D. A 2/109.2 填空题1. 在含有L 、C 的电路中，出现总电压、电流同相位的现象，这种现象称为 谐振 。
Cj ω12. RLC 串联电路发生谐振时，电路中的角频率=0ωLC /1，=0f LC π2/1。
3. Ω=10R ，H 1=L ，F 100μ=C ，串联谐振时，电路的特性阻抗=ρ 100 ，品质因数Q= 10 。
4. 对某RLC 并联电路端口外加电流源供电，改变ω使该端口处于谐振状态时，电压 最大， 导纳 最小，功率因数=λ 1 。
第九章 信号的运算与处理电路9.1 求题9.1图所示电路中的01u 、02u 和o u 。
解：A 1构成反相比例电路I I L u u u u 10101010001-=-=-=A 2构成同相比例电路I I u u u 11)101001(02=+=u 0=u 01-u 02=-21u I9.2 试证明题9.2图所示电路的输出电压))(1(1221I I o u u R R u -+=。
解：A 1构成同相比例电路11201)1(I u R R u +=由虚短可得 u 2-=u I2， 由虚断可得122201R u u R u u -=--将前二式代入上式可得))(1(12210I I u u R R u -+=9.3 求题9.3图所示运算电路的输入输出关系。
题9.1图题9.2图解A 1构成反相比例电路，A 2则构成反相加法电路 11011010100I I u u u -=-=212010210)5101010(I I I u u u u u -=+-=9.4 求题9.4图所示运算电路的输出电压。
设Ω==k R R 1021，Ω==k R R F 203。
解：由虚断可得321132323223323322I I I I I I u u R R u R u R R R R u R u u +=++=++=+32011011u u R R u R u R u I FI F +=++=-由虚短u +=u - 得u 0=-2u I1+2u I2+u I39.5 用二个运放设计一个实现321853I I I o u u u u +-=的运算电路，画出电路图，标出各电阻值，电阻的阻值限在（1~500）Ωk 之间。
解：运算可通过二级反相加法电路实现，如图所示)(331101R u R u R u I I F +-=，题9.3图u u u 题9.4图R R R R01212212021232414234()I F F F F F F I I I u u R R R R R u R u u u R R R R R R R =-+=-+与要求比较得522=R R F ， 取R F2=100k Ω，R 2=20k Ω又取R 4=R F2=100k Ω，则311=R R F ，831=R R F取R F1=240 k Ω，则R 1=80 k Ω，R 3=30 k Ω。
