聚乙烯醇的测定

粘度法测定聚乙烯醇的摩尔质量实验报告引言在聚合物化学中，聚乙烯醇（polyvinyl alcohol, PVA）是一种常见的聚合物，具有良好的溶解性和粘附性能。

为了研究聚乙烯醇的结构特性和分子量分布情况，测定其摩尔质量成为一个重要的实验手段。

本实验将使用粘度法测定聚乙烯醇的摩尔质量。

实验步骤1. 实验材料准备•聚乙烯醇样品•丁酸铅•乙酸乙酯•石油醚•甲醇•硫酸2. 样品的制备与处理将称重的聚乙烯醇样品溶解在足够的乙酸乙酯中，搅拌使其充分溶解，并加入适量的丁酸铅以稳定聚合物分子链。

3. 粘度测定3.1 选取实验温度根据聚乙烯醇样品的性质和溶剂的选择，确定实验温度为25°C。

3.2 粘度计的选用与校准选择一款适用于聚乙烯醇样品粘度测定的粘度计，并进行校准。

3.3 粘度测定将粘度计放置于25°C恒温槽中，恒温至实验温度后，取一定体积的聚乙烯醇溶液注入粘度计中，等待一段时间后记录下读数。

3.4 重复测定重复进行多次粘度测定，以提高数据精确度，并计算平均值。

4. 数据处理与结果分析根据粘度法原理，利用聚乙烯醇样品的粘度与聚合物摩尔质量之间的关系，计算出其摩尔质量。

4.1 原理介绍粘度法是基于溶液黏度与溶质浓度及其分子量之间的关系进行测定的。

对于聚合物来说，其溶液黏度与摩尔质量呈正相关。

4.2 数据处理根据实验所得的聚乙烯醇样品的粘度数据，结合溶液的浓度和摩尔质量，通过经验公式计算出聚乙烯醇的摩尔质量。

4.3 结果分析分析不同试样的摩尔质量数据，探讨其分子量分布情况以及聚乙烯醇样品的结构特性。

5. 结论与讨论经过粘度法测定，我们成功计算出聚乙烯醇的摩尔质量，并对不同试样的结果进行了分析。

通过实验，我们还得出了一些结论和讨论。

总结本实验利用粘度法测定了聚乙烯醇的摩尔质量，并通过数据处理和结果分析得出了一些结论。

实验方法简单可行，结果可靠。

粘度法测定的摩尔质量对于研究聚乙烯醇的结构特性和分子量分布具有重要意义。

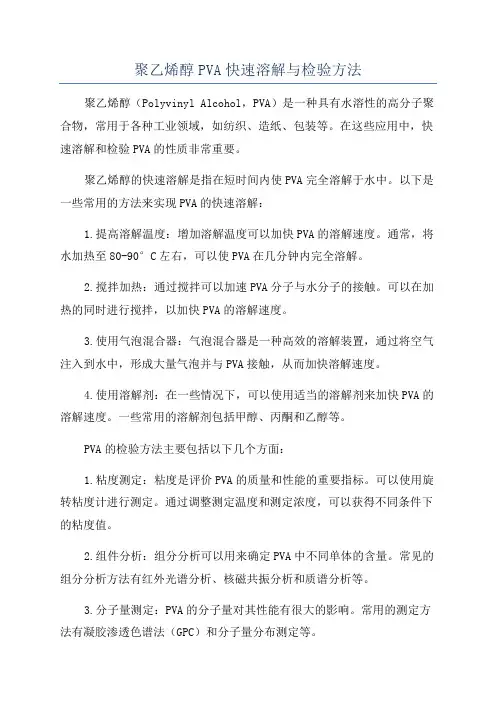

聚乙烯醇PVA快速溶解与检验方法聚乙烯醇（Polyvinyl Alcohol，PVA）是一种具有水溶性的高分子聚合物，常用于各种工业领域，如纺织、造纸、包装等。

在这些应用中，快速溶解和检验PVA的性质非常重要。

聚乙烯醇的快速溶解是指在短时间内使PVA完全溶解于水中。

以下是一些常用的方法来实现PVA的快速溶解：1.提高溶解温度：增加溶解温度可以加快PVA的溶解速度。

通常，将水加热至80-90°C左右，可以使PVA在几分钟内完全溶解。

2.搅拌加热：通过搅拌可以加速PVA分子与水分子的接触。

可以在加热的同时进行搅拌，以加快PVA的溶解速度。

3.使用气泡混合器：气泡混合器是一种高效的溶解装置，通过将空气注入到水中，形成大量气泡并与PVA接触，从而加快溶解速度。

4.使用溶解剂：在一些情况下，可以使用适当的溶解剂来加快PVA的溶解速度。

一些常用的溶解剂包括甲醇、丙酮和乙醇等。

PVA的检验方法主要包括以下几个方面：1.粘度测定：粘度是评价PVA的质量和性能的重要指标。

可以使用旋转粘度计进行测定。

通过调整测定温度和测定浓度，可以获得不同条件下的粘度值。

2.组件分析：组分分析可以用来确定PVA中不同单体的含量。

常见的组分分析方法有红外光谱分析、核磁共振分析和质谱分析等。

3.分子量测定：PVA的分子量对其性能有很大的影响。

常用的测定方法有凝胶渗透色谱法（GPC）和分子量分布测定等。

4.溶解性测试：通过溶解PVA样品于水中观察其溶解度，可以获得PVA的溶解性能。

可以通过目测或测定残留物的方式进行判断。

5.密度测定：聚乙烯醇的密度可以通过测量PVA药片的质量和体积来计算得出。

总之，聚乙烯醇PVA的快速溶解和检验方法对于应用于各种工业领域非常重要。

通过采用适当的溶解方法和合适的检验方法，可以确保PVA的质量和性能，以满足所需的应用要求。

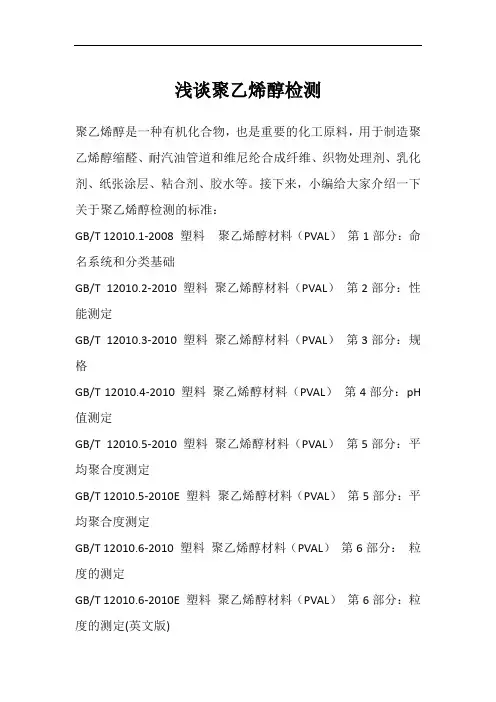

浅谈聚乙烯醇检测聚乙烯醇是一种有机化合物，也是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶水等。

接下来，小编给大家介绍一下关于聚乙烯醇检测的标准：GB/T 12010.1-2008 塑料聚乙烯醇材料（PVAL）第1部分：命名系统和分类基础GB/T 12010.2-2010 塑料聚乙烯醇材料（PVAL）第2部分：性能测定GB/T 12010.3-2010 塑料聚乙烯醇材料（PVAL）第3部分：规格GB/T 12010.4-2010 塑料聚乙烯醇材料（PVAL）第4部分：pH 值测定GB/T 12010.5-2010 塑料聚乙烯醇材料（PVAL）第5部分：平均聚合度测定GB/T 12010.5-2010E 塑料聚乙烯醇材料（PVAL）第5部分：平均聚合度测定GB/T 12010.6-2010 塑料聚乙烯醇材料（PVAL）第6部分：粒度的测定GB/T 12010.6-2010E 塑料聚乙烯醇材料（PVAL）第6部分：粒度的测定(英文版)GB/T 12010.7-2010 塑料聚乙烯醇材料（PVAL）第7部分：氢氧化钠含量测定GB/T 12010.8-2010 塑料聚乙烯醇材料（PVAL）第8部分：透明度测定GB/T 12010.8-2010E 塑料聚乙烯醇材料（PVAL）第8部分：透明度测定GB/T 26691-2011 改性聚乙烯醇涂布双向拉伸薄膜GB/T 28122-2011 液晶显示器（LCD）用聚乙烯醇（PVA）膜厚度测定方法GB/T 30101-2013 聚乙烯醇水溶短纤维GB 30528-2014 聚乙烯醇单位产品能源消耗限额GB 31630-2014 食品安全国家标准食品添加剂聚乙烯醇GB/T 32020-2015 夹层玻璃用聚乙烯醇缩丁醛中间膜GB/T 7095.2-2008 漆包铜扁绕组线第2部分：120级缩醛漆包铜扁线GB/T 7351-2013 纤维级聚乙烯醇树脂HG/T 4185-2011 偏光片用聚乙烯醇（PVA）薄膜JB/T 4393-2011 聚乙烯醇合成淬火剂JB/T 7599.11-2013 漆包绕组线绝缘漆第11部分：聚乙烯醇缩丁醛自粘漆包线漆JC/T 2166-2013 夹层玻璃用聚乙烯醇缩丁醛(PVB)胶片JC/T 438-2019 水溶性聚乙烯醇建筑胶粘剂JG/T 449-2014 建筑光伏组件用聚乙烯醇缩丁醛(PVB)胶膜SC/T 4019-2006 聚乙烯--聚乙烯醇网线混捻型。

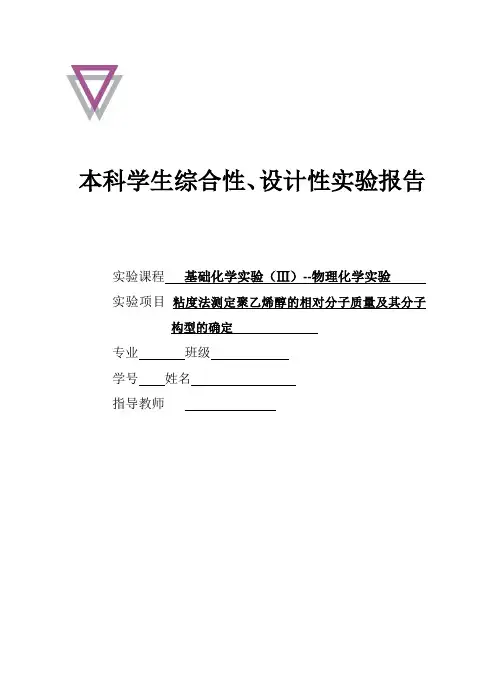

本科学生综合性、设计性实验报告实验课程基础化学实验（Ⅲ）--物理化学实验实验项目粘度法测定聚乙烯醇的相对分子质量及其分子构型的确定专业班级学号姓名指导教师一、实验方案设计实验序号 1实验项目 粘度法测定高聚物的相对分子质量 实验时间5月29日实验室生化楼413小组成员汪培琳、邓颖1．实验目的⑴测定聚乙烯醇的相对平均分子质量；⑵掌握用乌氏粘度计测定溶液粘度的原理和方法。

2．实验原理单体分子经过加聚或缩聚反应后后形成高聚物。

由于其分子链长度远大于溶剂分子，在液体分子流动或相对流动时有内摩擦阻力，宏观表现为粘度, 这种流动过程中的内摩擦主要有：纯溶剂分子间的内摩擦，记作η0；高聚物分子与溶剂分子间的内摩擦；以及高聚物分子间的内摩擦。

这三种内摩擦的总和称为高聚物溶液的粘度，记作η。

实践证明，在相同温度下η ＞ η0 ，为了比较这两种粘度，引入增比粘度的概念，以ηsp 表示：ηsp ＝(η －η0)/η0 ＝η/ η0 － 1 ＝ ηr －1 式中，ηr 称为相对粘度，反映的仍是整个溶液的粘度行为，而ηsp 则是扣除了溶剂分子间的内摩擦以后仅仅是纯溶剂与高聚物分子间以及高聚物分子间的内摩擦之和。

高聚物溶液的ηsp 往往随质量浓度C 的增加而增加。

为了便于比较，定义单位浓度的增比粘度ηsp /C 为比浓粘度，定义ln ηr /C 为比浓对数粘度。

当溶液无限稀释时，高聚物分子彼此相隔甚远，它们的相互作用可以忽略，此时比浓粘度趋近于一个极限值，即：sp0ln limlim[]rc c ccηηη→→==式中[η]主要反映了无限稀释溶液中高聚物分子与溶剂分子之间的内摩擦作用，称为特性粘度，可以作为高聚物摩尔质量的度量。

由于ηsp 与ηr 均是无因次量，所以[η]的单位是浓度C 单位的倒数。

[η]的值取决于溶剂的性质及高聚物分子的大小和形态，可通过实验求得。

因为根据实验，在足够稀的高聚物溶液中有如下经验公式：图2-30-2 外推法求[η]c c2sp][][ηκηη+=c cr2][][ln ηβηη+= 式中，κ和β分别称为Huggins 和Kramer 常数，这是两根直线方程，因此我们获得[η]的方法如图2-30-2所示：一种方法是以ηSP /C 对C 作图，外推到C →0的截距值；另一种是以ln ηr /C 对C 作图，也外推到C →0的截距值，两根线应会合于一点，这也可校核实验的可靠性。

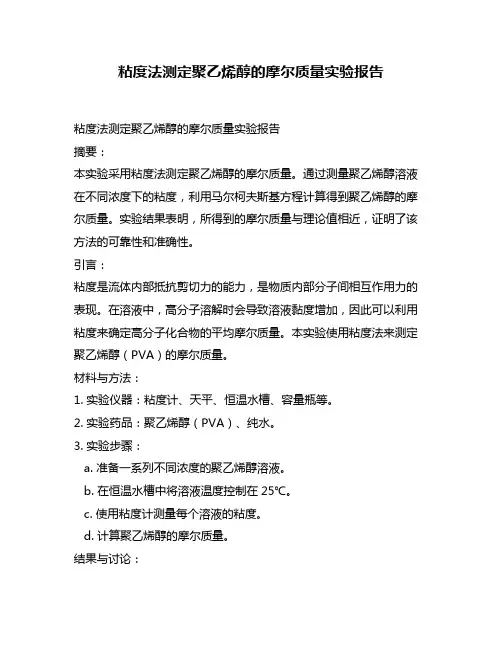

粘度法测定聚乙烯醇的摩尔质量实验报告粘度法测定聚乙烯醇的摩尔质量实验报告摘要：本实验采用粘度法测定聚乙烯醇的摩尔质量。

通过测量聚乙烯醇溶液在不同浓度下的粘度，利用马尔柯夫斯基方程计算得到聚乙烯醇的摩尔质量。

实验结果表明，所得到的摩尔质量与理论值相近，证明了该方法的可靠性和准确性。

引言：粘度是流体内部抵抗剪切力的能力，是物质内部分子间相互作用力的表现。

在溶液中，高分子溶解时会导致溶液黏度增加，因此可以利用粘度来确定高分子化合物的平均摩尔质量。

本实验使用粘度法来测定聚乙烯醇（PVA）的摩尔质量。

材料与方法：1. 实验仪器：粘度计、天平、恒温水槽、容量瓶等。

2. 实验药品：聚乙烯醇（PVA）、纯水。

3. 实验步骤：a. 准备一系列不同浓度的聚乙烯醇溶液。

b. 在恒温水槽中将溶液温度控制在25℃。

c. 使用粘度计测量每个溶液的粘度。

d. 计算聚乙烯醇的摩尔质量。

结果与讨论：1. 实验数据：根据实验测得的粘度值和不同浓度下的聚乙烯醇溶液密度，可以计算出相应的流体黏度。

2. 马尔柯夫斯基方程：根据马尔柯夫斯基方程，可以将流体黏度与聚乙烯醇摩尔质量之间建立关系。

3. 聚乙烯醇摩尔质量计算：通过拟合实验数据，可以得到聚乙烯醇的摩尔质量。

结论：本实验利用粘度法成功测定了聚乙烯醇的摩尔质量。

实验结果表明所得到的摩尔质量与理论值相近，证明了该方法的可靠性和准确性。

通过本实验，我们深入了解了粘度法在高分子化合物摩尔质量测定中的应用，并掌握了相关的实验技巧和数据处理方法。

致谢：感谢实验中给予我们指导和帮助的老师和同学们，没有他们的支持与帮助，本实验无法顺利进行。

同时也感谢实验室提供的设备和材料。

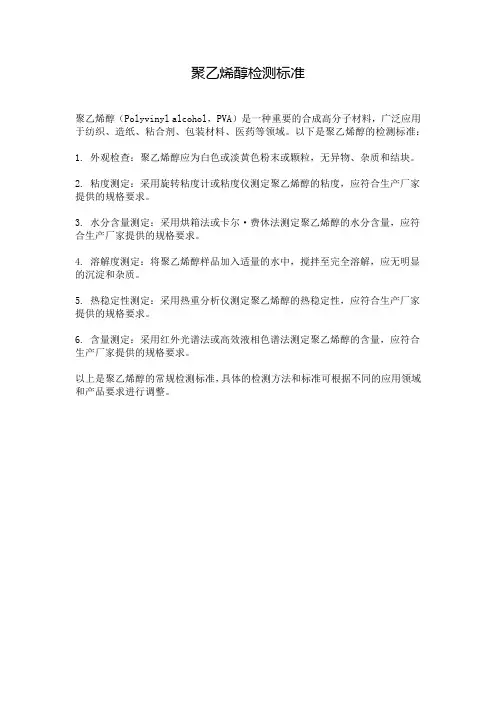

聚乙烯醇检测标准
聚乙烯醇（Polyvinyl alcohol，PVA）是一种重要的合成高分子材料，广泛应用于纺织、造纸、粘合剂、包装材料、医药等领域。

以下是聚乙烯醇的检测标准：
1. 外观检查：聚乙烯醇应为白色或淡黄色粉末或颗粒，无异物、杂质和结块。

2. 粘度测定：采用旋转粘度计或粘度仪测定聚乙烯醇的粘度，应符合生产厂家提供的规格要求。

3. 水分含量测定：采用烘箱法或卡尔·费休法测定聚乙烯醇的水分含量，应符合生产厂家提供的规格要求。

4. 溶解度测定：将聚乙烯醇样品加入适量的水中，搅拌至完全溶解，应无明显的沉淀和杂质。

5. 热稳定性测定：采用热重分析仪测定聚乙烯醇的热稳定性，应符合生产厂家提供的规格要求。

6. 含量测定：采用红外光谱法或高效液相色谱法测定聚乙烯醇的含量，应符合生产厂家提供的规格要求。

以上是聚乙烯醇的常规检测标准，具体的检测方法和标准可根据不同的应用领域和产品要求进行调整。

本科学生综合性、设计性实验报告实验课程基础化学实验（Ⅲ）--物理化学实验实验项目粘度法测定聚乙烯醇的相对分子质量及其分子构型的确定专业班级学号姓名指导教师一、实验方案设计实验序号 1实验项目 粘度法测定高聚物的相对分子质量 实验时间5月29日实验室生化楼413小组成员汪培琳、邓颖1．实验目的⑴测定聚乙烯醇的相对平均分子质量；⑵掌握用乌氏粘度计测定溶液粘度的原理和方法。

2．实验原理单体分子经过加聚或缩聚反应后后形成高聚物。

由于其分子链长度远大于溶剂分子，在液体分子流动或相对流动时有内摩擦阻力，宏观表现为粘度, 这种流动过程中的内摩擦主要有：纯溶剂分子间的内摩擦，记作η0；高聚物分子与溶剂分子间的内摩擦；以及高聚物分子间的内摩擦。

这三种内摩擦的总和称为高聚物溶液的粘度，记作η。

实践证明，在相同温度下η ＞ η0 ，为了比较这两种粘度，引入增比粘度的概念，以ηsp 表示：ηsp ＝(η －η0)/η0 ＝η/ η0 － 1 ＝ ηr －1 式中，ηr 称为相对粘度，反映的仍是整个溶液的粘度行为，而ηsp 则是扣除了溶剂分子间的内摩擦以后仅仅是纯溶剂与高聚物分子间以及高聚物分子间的内摩擦之和。

高聚物溶液的ηsp 往往随质量浓度C 的增加而增加。

为了便于比较，定义单位浓度的增比粘度ηsp /C 为比浓粘度，定义ln ηr /C 为比浓对数粘度。

当溶液无限稀释时，高聚物分子彼此相隔甚远，它们的相互作用可以忽略，此时比浓粘度趋近于一个极限值，即：sp0ln limlim[]rc c ccηηη→→==式中[η]主要反映了无限稀释溶液中高聚物分子与溶剂分子之间的内摩擦作用，称为特性粘度，可以作为高聚物摩尔质量的度量。

由于ηsp 与ηr 均是无因次量，所以[η]的单位是浓度C 单位的倒数。

[η]的值取决于溶剂的性质及高聚物分子的大小和形态，可通过实验求得。

因为根据实验，在足够稀的高聚物溶液中有如下经验公式：图2-30-2 外推法求[η]c c2sp][][ηκηη+=c cr2][][ln ηβηη+= 式中，κ和β分别称为Huggins 和Kramer 常数，这是两根直线方程，因此我们获得[η]的方法如图2-30-2所示：一种方法是以ηSP /C 对C 作图，外推到C →0的截距值；另一种是以ln ηr /C 对C 作图，也外推到C →0的截距值，两根线应会合于一点，这也可校核实验的可靠性。

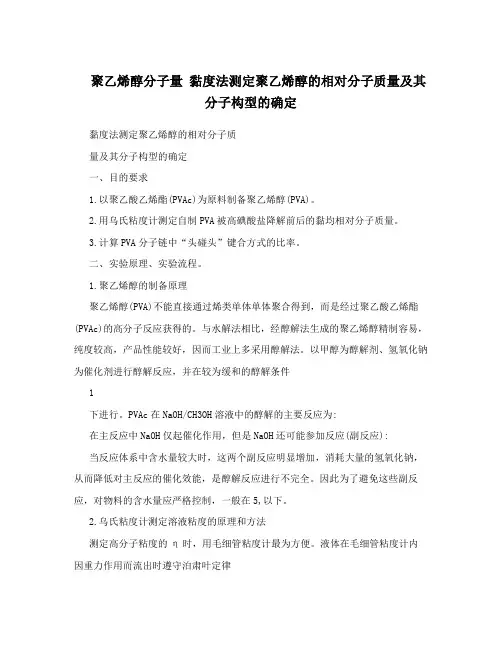

聚乙烯醇分子量黏度法测定聚乙烯醇的相对分子质量及其分子构型的确定黏度法测定聚乙烯醇的相对分子质量及其分子构型的确定一、目的要求1.以聚乙酸乙烯酯(PVAc)为原料制备聚乙烯醇(PVA)。

2.用乌氏粘度计测定自制PVA被高碘酸盐降解前后的黏均相对分子质量。

3.计算PVA分子链中“头碰头”键合方式的比率。

二、实验原理、实验流程。

1.聚乙烯醇的制备原理聚乙烯醇(PVA)不能直接通过烯类单体单体聚合得到，而是经过聚乙酸乙烯酯(PVAc)的高分子反应获得的。

与水解法相比，经醇解法生成的聚乙烯醇精制容易，纯度较高，产品性能较好，因而工业上多采用醇解法。

以甲醇为醇解剂、氢氧化钠为催化剂进行醇解反应，并在较为缓和的醇解条件1下进行。

PVAc在NaOH/CH3OH溶液中的醇解的主要反应为:在主反应中NaOH仅起催化作用，但是NaOH还可能参加反应(副反应):当反应体系中含水量较大时，这两个副反应明显增加，消耗大量的氢氧化钠，从而降低对主反应的催化效能，是醇解反应进行不完全。

因此为了避免这些副反应，对物料的含水量应严格控制，一般在5,以下。

2.乌氏粘度计测定溶液粘度的原理和方法测定高分子粘度的η时，用毛细管粘度计最为方便。

液体在毛细管粘度计内因重力作用而流出时遵守泊肃叶定律式中，ρ为液体的密度，l是毛细管长度，r是毛细管半径，t是流出时间，h是流经毛细管液体的平均液柱高度，g为重力加速度，V是流经毛细管的液体体积，m是与机器的几何形状有关的常数，在r/l，，1时，可取m=1。

2式中，β，1，当t，100s时，等式右边第二项可以忽略。

设溶液的密度ρ与溶剂密度ρ。

近似相等，这样，通过测定溶液和溶剂的流出时间t和t0就可求算ηx。

ηx=η/η0=t/t0进而计算得到ηsp，ηsp/c和lnηsp/c的值。

配置一系列不同浓度的溶液分别进行测定，以ηsp/c和lnηsp/c为纵坐标，c为横坐标作图，得两条直线，分别推到c=0处，为了方便，引进相对浓度c′，即c′=c/c0。

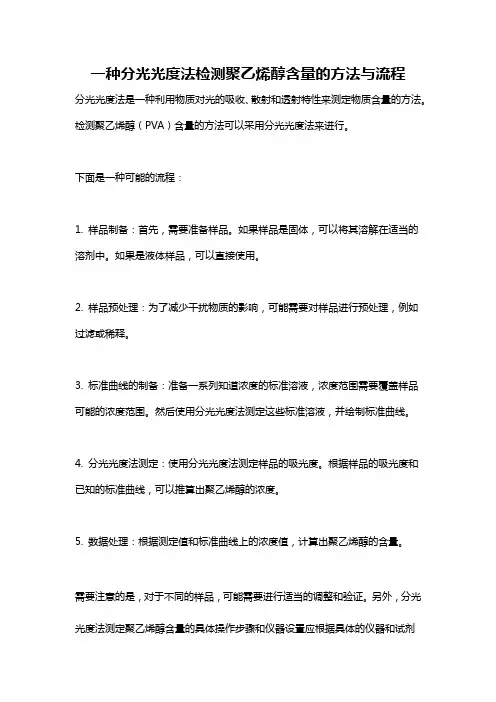

一种分光光度法检测聚乙烯醇含量的方法与流程
分光光度法是一种利用物质对光的吸收、散射和透射特性来测定物质含量的方法。

检测聚乙烯醇（PVA）含量的方法可以采用分光光度法来进行。

下面是一种可能的流程：
1. 样品制备：首先，需要准备样品。

如果样品是固体，可以将其溶解在适当的溶剂中。

如果是液体样品，可以直接使用。

2. 样品预处理：为了减少干扰物质的影响，可能需要对样品进行预处理，例如过滤或稀释。

3. 标准曲线的制备：准备一系列知道浓度的标准溶液，浓度范围需要覆盖样品可能的浓度范围。

然后使用分光光度法测定这些标准溶液，并绘制标准曲线。

4. 分光光度法测定：使用分光光度法测定样品的吸光度。

根据样品的吸光度和已知的标准曲线，可以推算出聚乙烯醇的浓度。

5. 数据处理：根据测定值和标准曲线上的浓度值，计算出聚乙烯醇的含量。

需要注意的是，对于不同的样品，可能需要进行适当的调整和验证。

另外，分光光度法测定聚乙烯醇含量的具体操作步骤和仪器设置应根据具体的仪器和试剂
盒来进行。

聚乙烯醇醇解度一、聚乙烯醇简介聚乙烯醇（Polyvinyl Alcohol，PVA）是一种水溶性高分子化合物，是由乙烯基醇单体聚合而成。

其分子结构中含有大量的羟基（-OH），使得它具有良好的亲水性和黏附性，在纺织、造纸、食品、医药等领域得到了广泛应用。

二、聚乙烯醇的醇解度1. 定义聚乙烯醇的醇解度指的是在特定条件下，聚乙烯醇在水中能够溶解的最大量。

2. 影响因素（1）温度：随着温度升高，聚乙烯醇的溶解度也会增加。

这是因为温度升高会使分子间距离变大，从而降低了分子间相互作用力，使得溶剂能够更容易地与溶质相互作用。

（2）分子量：聚乙烯醇的分子量越大，其链长也就越长，相应地就需要更多的水分子来包围和稀释它。

因此，在相同条件下，分子量较小的聚乙烯醇溶解度更高。

（3）水质：水的硬度和PH值都会影响聚乙烯醇的溶解度。

硬水中含有较多的钙、镁等离子，这些离子会与聚乙烯醇中的羟基发生反应，从而影响其溶解度。

而PH值过低或过高也会使聚乙烯醇失去稳定性，进而影响其溶解度。

（4）添加剂：在一些特殊情况下，为了提高聚乙烯醇的溶解度和稳定性，可以添加一些表面活性剂、缓冲剂、增塑剂等。

3. 测定方法聚乙烯醇的醇解度通常采用比重法或滴定法进行测定。

其中比重法是将已知质量的聚乙烯醇加入一定量的水中，并在恒温下搅拌直至完全溶解后，测量其密度。

而滴定法则是在已知浓度标准盐酸中逐滴加入已知重量的聚乙烯醇水溶液，直至出现终点反应。

根据加入标准盐酸的体积和浓度计算出聚乙烯醇的溶解度。

4. 应用聚乙烯醇的醇解度对其在各个领域的应用起着至关重要的作用。

例如，在纺织行业中，聚乙烯醇的溶解度会影响到它在染色、印花等工艺中的稳定性和粘附性；在造纸行业中，聚乙烯醇的溶解度则会影响到其在涂布、增强等工艺中的效果；而在食品、医药等领域中，则需要根据具体需求来调整聚乙烯醇的溶解度。

三、总结聚乙烯醇是一种广泛应用于各个领域的高分子化合物，其醇解度是影响其应用效果和稳定性的重要因素。

聚乙烯醇1795分子量
聚乙烯醇（也称聚乙烯醇醚）的分子量可以根据具体的聚合物
结构和聚合度而有所不同。

一般来说，聚乙烯醇的分子量通常以聚
合度或者相对分子质量的形式来表示。

如果以聚合度来表示，聚乙烯醇的分子量可以通过其重复单元
的数量来计算。

例如，如果我们知道聚乙烯醇的平均聚合度为100，那么可以使用乙烯醇的摩尔质量（约为44g/mol）乘以100来得到
其分子量，大约为4400g/mol。

另一种表示聚乙烯醇分子量的方式是使用相对分子质量。

聚乙
烯醇的相对分子质量取决于其聚合度和分子结构，可以通过实验方
法（如凝胶渗透色谱法）来测定。

一般来说，聚乙烯醇的相对分子
质量在几千到几百万之间不等。

需要注意的是，聚乙烯醇的分子量对其性质和用途有着重要影响。

较低分子量的聚乙烯醇可能具有较高的流动性和溶解性，适用
于某些应用，而较高分子量的聚乙烯醇则可能具有更好的拉伸性和
耐磨性，适用于其他领域。

因此，在具体应用中，需要根据要求的
性能选择合适分子量的聚乙烯醇。

聚乙烯醇检测方法拼音名：Juyixichun英文名：Polyvinyli Alcohol书页号：D15-12标准编号：WS-10001(HD-1389)-2003【性状】本品为白色或微黄色粉末或颗粒，无臭，无味。

本品在冷水中不溶，在热水至沸水中均易溶，在无水乙醇及苯中几乎不溶。

【鉴别】取本品约0.1g，加水3ml，微热使溶解，冷后，加碘试液约0.5ml，振摇后静置，渐显绿色至深蓝色，加热，蓝色渐消失，放冷又渐显蓝色。

【检查】黏度取本品2.0g，精密称定，置100ml量瓶中，加水约60ml，水浴中加热使溶解，冷却至室温并加水稀释至刻度，摇匀，用毛细管内径为0.8mm的平氏黏度计，依法测定(中国药典2000年版二部附录Ⅵ G 第一法)，在40℃时的运动黏度应为2.8～3.6mm<2>/s。

酸碱度取本品1.0g，加水20ml使溶解，依法测定(中国药典2000年版二部附录Ⅵ H )，pH值应为6.0～8.0。

干燥失重取本品，在105℃干燥至恒重，减失重量不得过8.0％(中国药典2000年版二部附录Ⅷ L )。

炽灼残渣不得过2.0％(中国药典2000年版二部附录Ⅷ N )。

重金属取炽灼残渣项下遗留的残渣，依法检查(中国药典2000年版二部附录Ⅷ H 第二法)，重金属不得过百万分之二十。

氢氧化钠取本品约5g，精密称定，置500ml碘瓶中，加水200ml与酚酞指示液5滴，精密加入硫酸滴定液(0.05mol/L)5ml，加热回流使溶解，用少量水冲洗冷凝管，洗液并入碘瓶中，冷却至室温后，用氢氧化钠滴定液(0.1mol/L)滴定至溶液显粉红色，并将滴定的结果用空白试验校正。

每1ml的氢氧化钠滴定液(0.1mol/L)相当于4.000mg的NaOH，不得过0.3％。

醇解度取上述氢氧化钠测定后的中和液，精密加入氢氧化钠滴定液(1mol/L)10ml，密塞，放置2小时后，精密加入硫酸滴定液(0.25mol/L)25ml，进行中和，过量的硫酸滴定液以氢氧化钠滴定液(0.1mol/L)滴定，以酚酞为指示剂，滴定至溶液呈粉红色，并将滴定的结果用空白试验校正，即得。

聚乙烯醇（PVA）是一种高分子材料，其分子链中含有多个乙烯基单元。

它常用于制造胶水、涂料、纺织品等。

聚乙烯醇的制备通常通过两种方法之一来实现：
1 使用乙烯基胺为原料，在存在氯仿催化剂的条件下进行聚合反
应。

2 使用乙醇为原料，在存在乙氧基催化剂的条件下进行聚合反应。

聚乙烯醇的分子链键合方式可以通过高分子物理分析技术测定。

具体来说，可以使用热解分析法、红外光谱分析法、核磁共振法等方法测定聚乙烯醇的分子链键合方式。

例如，热解分析法可以通过测定聚乙烯醇的热分解温度来推断其分子链键合方式。

通常情况下，如果聚乙烯醇的分子链中含有大量的极性键，其热分解温度会较低。

红外光谱分析法则可以通过分析聚乙烯醇分子中极性键的红外吸收光谱来测定其分子链键合方式。

核磁共振法则可以通过测量聚乙烯醇分子中极性键的核磁共振信号来分析其分子链键合方式。

这些技术都需要使用专业的分析设备和技术人员，因此，在进行聚乙烯醇分子链键合方式测定时，应该寻求专业的技术支持。

如果您对聚乙烯醇的制备及其分子链键合方式的测定有兴趣，可以继续查询相关资料，了解更多细节。

纺织浆料中聚乙烯醇(pva)含量测定方法探讨1 研究背景聚乙烯醇（PVA）是一种广泛应用的合成纤维润湿剂，用于处理纱线、化纤等时，可能会遇到PVA的含量检测问题。

PVA在纺织品中的应用涉及许多因素，如润湿剂的有效性、物理性质的改变等，因此，PVA的含量测定受到广泛关注。

2含水量对PVA浓度测定的影响在纺织纤维与润湿剂的处理过程中，含水量会影响PVA浓度测定，从而影响处理后织物及其他物理性能的稳定性。

一般来说，PVA的标准化试验配合物和测定量的实验方法应该保持在十分之一水份。

如果织物与PVA的接触物中的水分超过十分之一，那么，PVA的测定方法需要一定的调整：可以在实验过程中加入吸附剂或表面活性剂，以去除剩余的水分，以减小实验数据的变动。

3 PVA的测定方法应用有机溶剂萃取法来测定PVA的含量也是一种常用的方法，其原理是将实验样品及其混合物分离，然后，用特定的溶剂将聚乙烯醇从其他物质中分离出来，最后用AOAC（AOAC）方法进行测定。

4 PVA的检测技术目前，纺织工业中PVA含量检测技术以傅里叶变换红外光谱（FTIR）和红外激发技术（IRE）为主，其优点是无接触敏感，不需要溶剂，可以直接在样品上进行检测，可以实现连续检测。

但是傅立叶变换红外光谱（FTIR）和红外激发技术（IRE）检测中，必须要掌握准确的参考样例，并定量学处理检测数据，相对而言，复杂性较高。

5 总结聚乙烯醇（PVA）在纺织界的广泛使用，涉及到它的含量测定，本文重点介绍了以实验化学萃取法和傅立叶变换红外光谱（FTIR）技术对纺织浆料中聚乙烯醇（PVA）含量进行检测的原理和方法，结果表明，通过这两种技术选择实用性强，但是测量结果的准确度也应看重参照样品的准确性和量化处理技术的可靠性。

聚合物的紫外吸收特性可以用来表征其分子结构中的共轭系统，如双键、苯环等。

聚乙烯醇（PVA）是一种水溶性合成聚合物，通常不含有共轭系统，因此其在紫外区域的吸收较弱。

但是，通过化学改性或共聚的方式，可以在聚乙烯醇中引入共轭结构，从而增强其在紫外区域的吸收。

如果您想要测量聚乙烯醇在紫外光下的吸光度，可以采用紫外分光光度计进行测定。

以下是一个基本的测量步骤：
1. 样品准备：首先，需要准备一定浓度的聚乙烯醇溶液。

如果聚乙烯醇溶液的浓度未知，可以通过标准曲线来确定。

2. 标准曲线：制备一系列不同浓度的聚乙烯醇标准溶液，并使用紫外分光光度计在特定波长下测定它们的吸光度。

通过绘制吸光度与浓度的标准曲线，可以建立吸光度与聚乙烯醇浓度之间的定量关系。

3. 样品测量：将准备好的聚乙烯醇溶液放入比色皿中，使用紫外分光光度计在相同的波长下测定其吸光度。

4. 数据分析：通过比较样品吸光度与标准曲线，可以确定聚乙烯醇溶液的浓度。

在测量时，需要注意以下几点：
- 选择合适的波长：聚乙烯醇的最大吸收波长通常在200-400纳米之间，具体取决于其分子结构。

应选择一个吸光度较大的波长进行测量。

- 空白校正：在进行样品测量之前，应先测量空白溶液（仅含溶剂的溶液）的吸光度，并从样品测量结果中扣除这一数值。

- 光程一致：确保样品和空白溶液的光程一致，以避免误差。

- 避免污染：在测量过程中，要避免样品污染或吸光度变化。

通过上述方法，可以准确地测量聚乙烯醇在紫外光下的吸光度，从而得到其浓度信息。

物 理 化 学 实 验实 验 报 告专业化学工程与工艺班级 学号 姓名通常聚合物溶液的黏度 η大于纯溶剂黏度0η 。

增比黏度 sp η定义为：10-=-=r sp ηηηηη 式中，r η为相对黏度。

比浓黏度sp η/c 和比浓对数黏度crηln 与高分子溶液浓度c 的关系为:[][]c k csp2ηηη'+=[][]c k cr 2ln ηηη''+= 式中，[]η切为特征黏度。

[]η反映了在无限稀溶液中溶剂分子与高分子间的内摩擦效应，它决定于溶剂的性质和聚合物分子的形态及大小。

对同一聚合物，两直线方程外推所得截距[]η交于一点(如图 4-25 所示)；5.0=''-'k k ；[]η值随聚合物的分子量有规律地变化。

特征黏度[]η加与聚合物相对分子质量的关系为：[]αηη)(M K =式中,ηM 为黏均分子量；K 和a 是与温度、聚合物及溶剂性质有关的常数。

测量常见高聚物的[]η时，高聚物溶液 K 和 a 的经验常数值见表 4-12。

液体黏度的测定方法有落球法、转简法和毛细管法。

前两者适于高、中黏度的测定，后者适用子较低黏度的测定。

本实验采用毛细管法。

当液体在重力作下流经毛细管黏度计时，遵守 Poiseuille 公式：LtV m LV t hgr ππρη884-= （5） 式中，η为液体黏度；ρ为液体密度；山为毛细管长度；r 为毛细管半径；t 为体积 V 的液体流经毛细管的时间；h 为流过毛细管液体的平均液柱高度；过滤溶液。

参数备注：实验流程：1.乌氏黏度计的清洗将两根橡胶管分别接于乌氏黏度计（图4-26）的 B 和C上，用蒸馏水抽洗黏度计 3 次，将黏度计垂直置于25.0℃±0.1℃恒温水浴中，使水浴浸至G球以上。

2.测量纯溶剂的流出时间：移取10ml 已恒温的蒸馏水，由A管注入黏度计内，再恒温5min。

用橡胶管封闭C管，用洗耳球从 B 管吸溶剂使溶剂上升至G球2/3。
