半导体二极管和三极管

二极管、三极管、晶体管概念和用途一、二极管的概念和用途二极管是一种具有两个电极的半导体器件，它具有单向导电特性。

当施加正向电压时，二极管正向导通，电流通过；当施加反向电压时，二极管反向截止，电流基本不通过。

二极管主要用于整流、稳压、开关和检波等电路中。

1、整流在交流电路中，二极管可以将交流信号转换为直流信号。

通过二极管整流，可以将交流电源转换为直流电源，以满足电子设备对直流电源的需求。

2、稳压二极管还可以作为稳压器使用。

在稳压电路中，通过合理连接二极管和电阻，可以实现对电压的稳定。

3、开关由于二极管具有导通和截止的特性，可以将其应用到开关电路中。

在开关电路中，二极管可以控制电流的通断，实现对电路的控制。

4、检波二极管还可以用作检波器。

在无线电接收机中，二极管可以将射频信号转换为音频信号，实现信息的接收和解调。

二、三极管的概念和用途三极管是一种具有三个电极的半导体器件，分为发射极、基极和集电极。

三极管具有放大、开关等功能，是现代电子设备中不可或缺的器件。

1、放大在放大电路中，三极管可以对输入信号进行放大处理。

通过合理设置电路参数，可以实现对电压、电流和功率等信号的放大。

2、开关与二极管类似，三极管也可以用作开关。

通过控制基极电流，可以实现对集电极与发射极之间的电流通断控制。

3、振荡在振荡电路中，三极管可以实现信号的自激振荡。

通过反馈电路的设计，可以使三极管产生稳定的振荡信号。

4、调制在通信系统中，三极管可以用于信号的调制。

通过三极管的放大和调制功能，可以实现对射频信号等信息的传输。

三、晶体管的概念和用途晶体管是一种半导体器件，是二极管的发展和改进，是现代电子技术的重要组成部分，被广泛应用于放大、开关、振荡和数字逻辑电路等领域。

1、放大晶体管可以作为放大器使用，实现对信号的放大处理。

晶体管的放大能力较强，可以应用于音频放大、射频放大等领域。

2、开关晶体管也可以用作开关。

与三极管类似，晶体管可以实现对电路的控制，用于开关电源、数码电路等领域。

电子元器件知识：二极管、三极管与场效应管。

一、半导体二极管2、半导体二极管的分类分类：a 按材质分：硅二极管和锗二极管；b按用途分：整流二极管，检波二极管，稳压二极管，发光二极管，光电二极管，变容二极管。

3、半导体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的半导体二极管。

4、半导体二极管的导通电压是:a;硅二极管在两极加上电压,并且电压大于0.6V时才能导通,导通后电压保持在0.6-0.8V之间.B;锗二极管在两极加上电压,并且电压大于0.2V时才能导通,导通后电压保持在0.2-0.3V之间.5、半导体二极管主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

6、半导体二极管可分为整流、检波、发光、光电、变容等作用。

7、半导体二极管的识别方法：a;目视法判断半导体二极管的极性:一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极.在实物中如果看到一端有颜色标示的是负极,另外一端是正极.b;用万用表(指针表)判断半导体二极管的极性:通常选用万用表的欧姆档(R﹡100或R﹡1K),然后分别用万用表的两表笔分别出接到二极管的两个极上出,当二极管导通,测的阻值较小(一般几十欧姆至几千欧姆之间),这时黑表笔接的是二极管的正极,红表笔接的是二极管的负极.当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极,红表笔接的是二极管的正极.c;测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

8、变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。

变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。

在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。

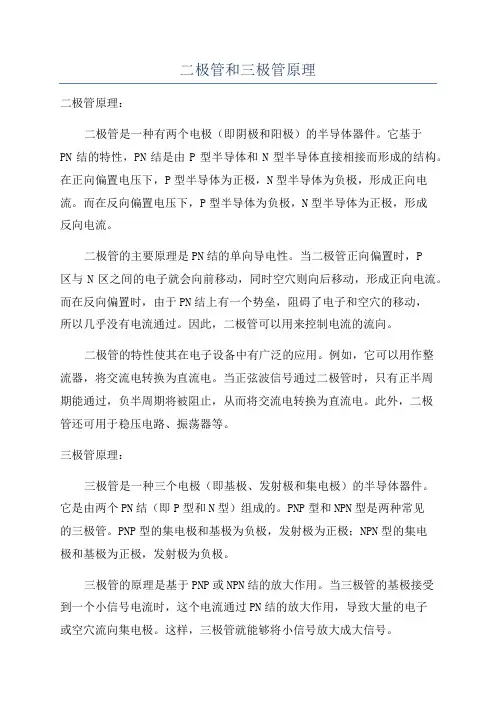

二极管和三极管原理二极管原理：二极管是一种有两个电极（即阴极和阳极）的半导体器件。

它基于PN结的特性，PN结是由P型半导体和N型半导体直接相接而形成的结构。

在正向偏置电压下，P型半导体为正极，N型半导体为负极，形成正向电流。

而在反向偏置电压下，P型半导体为负极，N型半导体为正极，形成反向电流。

二极管的主要原理是PN结的单向导电性。

当二极管正向偏置时，P区与N区之间的电子就会向前移动，同时空穴则向后移动，形成正向电流。

而在反向偏置时，由于PN结上有一个势垒，阻碍了电子和空穴的移动，所以几乎没有电流通过。

因此，二极管可以用来控制电流的流向。

二极管的特性使其在电子设备中有广泛的应用。

例如，它可以用作整流器，将交流电转换为直流电。

当正弦波信号通过二极管时，只有正半周期能通过，负半周期将被阻止，从而将交流电转换为直流电。

此外，二极管还可用于稳压电路、振荡器等。

三极管原理：三极管是一种三个电极（即基极、发射极和集电极）的半导体器件。

它是由两个PN结（即P型和N型）组成的。

PNP型和NPN型是两种常见的三极管。

PNP型的集电极和基极为负极，发射极为正极；NPN型的集电极和基极为正极，发射极为负极。

三极管的原理是基于PNP或NPN结的放大作用。

当三极管的基极接受到一个小信号电流时，这个电流通过PN结的放大作用，导致大量的电子或空穴流向集电极。

这样，三极管就能够将小信号放大成大信号。

具体来说，当三极管处于截止状态时，集电极和发射极之间的电流非常小。

当三极管处于饱和状态时，集电极和发射极之间的电流非常大。

通过控制基极电流的大小，可以在截止和饱和之间控制三极管的工作状态，从而实现对信号的放大。

三极管具有放大、开关、振荡等功能，因此在电子电路中有广泛的应用。

例如，三极管可以用于构建放大器，将小信号放大到足够大的程度。

此外，它还可以用于逻辑门电路、时钟发生器等。

电工学教案半导体二极管和三极管一、教学目标1.了解半导体二极管和三极管的基本结构和工作原理；2.掌握常见半导体二极管和三极管的特性参数；3.能够分析和解决与半导体二极管和三极管相关的电路问题；4.培养学生的动手实践和创新能力。

二、教学内容1.半导体二极管的基本结构和工作原理；2.常见半导体二极管的特性参数和应用；3.三极管的基本结构和工作原理；4.常见三极管的特性参数和应用。

三、教学过程1.导入引入通过介绍电子元器件中的两种重要器件，半导体二极管和三极管，引发学生对相关知识的探究和学习兴趣。

2.课堂讲解2.1半导体二极管2.1.1基本结构和工作原理详细介绍半导体二极管的基本结构，包括P-N结和其注入。

详细介绍半导体二极管的工作原理，包括正向偏置和反向偏置。

2.1.2特性参数和应用介绍半导体二极管的特性参数，包括导通压降、最大反向电压和最大正向电流等。

介绍半导体二极管的应用，包括整流、波形修整等。

2.2三极管2.2.1基本结构和工作原理详细介绍三极管的基本结构，包括三个区域的P-N结和掺杂工艺。

详细介绍三极管的工作原理，包括共发射极、共集电极和共基极的基本工作模式。

2.2.2特性参数和应用介绍三极管的特性参数，包括放大系数、最大耗散功率和最大反向电压等。

介绍三极管的应用，包括放大、开关等。

3.实验演示通过实验演示，让学生亲自搭建电路，观察和验证半导体二极管和三极管的工作原理和特性。

4.小结反思对课堂内容进行总结和归纳，强化学生对半导体二极管和三极管的理解。

四、教学方法1.讲授结合实践通过讲解和实验结合，加深学生对半导体二极管和三极管相关知识的理解和应用能力。

2.探究式学习鼓励学生积极参与课堂互动，提出问题、讨论问题，培养学生的创新思维和解决问题的能力。

五、教学评估1.课堂小测验设置课堂小测验以检测学生对知识的掌握程度。

2.实验报告要求学生根据实验结果和分析写实验报告，评估学生对半导体二极管和三极管的实际操作和分析能力。

电路基础原理二极管与三极管电路基础原理：二极管与三极管在现代电子技术中，二极管与三极管扮演着重要的角色，是电路中最基本且不可或缺的元件之一。

它们的发展历程和原理理解对于电子工程师和爱好者而言都是至关重要的。

一、二极管二极管是由半导体材料制成的电子元件，它有两个端口，即两个引脚。

它的一端被称为阳极（也叫P端），另一端被称为阴极（也叫N 端）。

二极管的工作原理基于PN结，这是由P型薄层半导体材料和N 型薄层半导体材料之间形成的结构。

当二极管极性正向（P端连接正电压，N端连接负电压）时，电流可以顺利通过，这被称为导通状态。

而当二极管极性反向（P端连接负电压，N端连接正电压）时，电流会被阻断，二极管处于截止状态。

通过这种特性，二极管可以用来实现电流的整流功能。

它可以将交流信号转化为直流信号，通过只允许一个方向的电流流动，屏蔽了负半周期的信号。

二、三极管三极管是一种由PNP或NPN型晶体管构成的半导体器件。

它有三个引脚，被称为基极、发射极和集电极。

三极管有两种常见的工作模式：共射极和共集极。

在共射极模式下，基极与发射极之间的电压被用来控制集电极与发射极之间的电流。

而在共集极模式下，输入信号通过基极，被放大输出到集电极，集电极是输出端。

基于这两种模式，三极管可以被用作放大器、开关和电压比较器。

作为放大器，它可以放大小信号以便更好地驱动负载。

作为开关，三极管在输入电压高于某个阈值时导通，低于阈值时截止，用于控制电流的流动。

作为电压比较器，它可以接收两个电压信号并比较它们的大小，输出相应结果。

三、二极管与三极管的应用二极管和三极管在现代电子设备中应用广泛，成为无线通信、计算机科学、控制系统等方面的基本元件。

例如，在无线通信系统中，射频二极管被用来作为开关，控制高频信号的传输。

而三极管被用于收音机、电视机等电子设备中的放大电路，使得弱信号可以被放大后输出到扬声器。

此外，二极管和三极管还常用于电源电路中，用于整流、稳压和滤波等功能，确保设备能够正常工作。

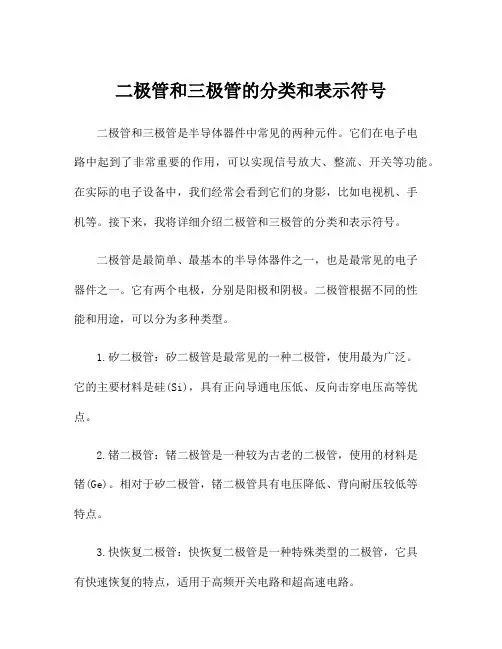

二极管和三极管的分类和表示符号二极管和三极管是半导体器件中常见的两种元件。

它们在电子电路中起到了非常重要的作用，可以实现信号放大、整流、开关等功能。

在实际的电子设备中，我们经常会看到它们的身影，比如电视机、手机等。

接下来，我将详细介绍二极管和三极管的分类和表示符号。

二极管是最简单、最基本的半导体器件之一，也是最常见的电子器件之一。

它有两个电极，分别是阳极和阴极。

二极管根据不同的性能和用途，可以分为多种类型。

1.矽二极管：矽二极管是最常见的一种二极管，使用最为广泛。

它的主要材料是硅(Si)，具有正向导通电压低、反向击穿电压高等优点。

2.锗二极管：锗二极管是一种较为古老的二极管，使用的材料是锗(Ge)。

相对于矽二极管，锗二极管具有电压降低、背向耐压较低等特点。

3.快恢复二极管：快恢复二极管是一种特殊类型的二极管，它具有快速恢复的特点，适用于高频开关电路和超高速电路。

4.肖特基二极管：肖特基二极管是一种基于肖特基结的二极管，具有正向压降低、反向击穿电压高等特点。

它适用于高频开关电路和精密电路。

5. LED：LED(发光二极管)可以将电能转化为光能，具有高效率、长寿命、低功耗等特点。

LED广泛应用于照明、电子显示等领域。

二极管的表示符号是一个箭头，箭头的一侧表示阳极，另一侧表示阴极。

箭头一般指向阴极，表示电流的流向。

三极管是一种具有三个电极的半导体器件。

它的三个电极分别是基极(Base)，发射极(Emitter)，集电极(Collector)。

三极管的性能和用途非常广泛，根据工作原理和结构特点的不同，可以分为多种类型。

1. NPN型三极管：NPN型三极管是常见的一种三极管，外层为N 型材料，中间为P型材料。

NPN三极管适用于低功耗、小信号放大等场合。

2. PNP型三极管：PNP型三极管与NPN型三极管相反，外层为P 型材料，中间为N型材料。

PNP三极管适用于高功耗、大信号放大等场合。

3.双极型结型三极管：双极型结型三极管是一种特殊的三极管，利用两个PN结的整流作用实现放大和开关功能。

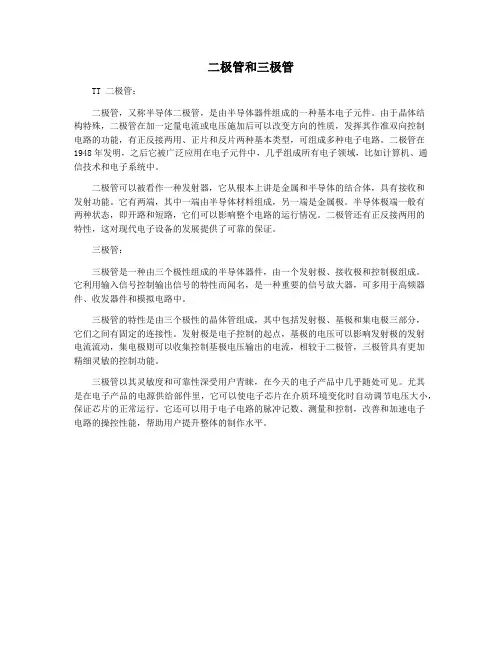

二极管和三极管TT 二极管：二极管，又称半导体二极管，是由半导体器件组成的一种基本电子元件。

由于晶体结构特殊，二极管在加一定量电流或电压施加后可以改变方向的性质，发挥其作准双向控制电路的功能，有正反接两用、正片和反片两种基本类型，可组成多种电子电路。

二极管在1948年发明，之后它被广泛应用在电子元件中，几乎组成所有电子领域，比如计算机、通信技术和电子系统中。

二极管可以被看作一种发射器，它从根本上讲是金属和半导体的结合体，具有接收和发射功能。

它有两端，其中一端由半导体材料组成，另一端是金属极。

半导体极端一般有两种状态，即开路和短路，它们可以影响整个电路的运行情况。

二极管还有正反接两用的特性，这对现代电子设备的发展提供了可靠的保证。

三极管：三极管是一种由三个极性组成的半导体器件，由一个发射极、接收极和控制极组成。

它利用输入信号控制输出信号的特性而闻名，是一种重要的信号放大器，可多用于高频器件、收发器件和模拟电路中。

三极管的特性是由三个极性的晶体管组成，其中包括发射极、基极和集电极三部分，它们之间有固定的连接性。

发射极是电子控制的起点，基极的电压可以影响发射极的发射电流流动，集电极则可以收集控制基极电压输出的电流，相较于二极管，三极管具有更加精细灵敏的控制功能。

三极管以其灵敏度和可靠性深受用户青睐，在今天的电子产品中几乎随处可见。

尤其是在电子产品的电源供给部件里，它可以使电子芯片在介质环境变化时自动调节电压大小，保证芯片的正常运行。

它还可以用于电子电路的脉冲记数、测量和控制，改善和加速电子电路的操控性能，帮助用户提升整体的制作水平。

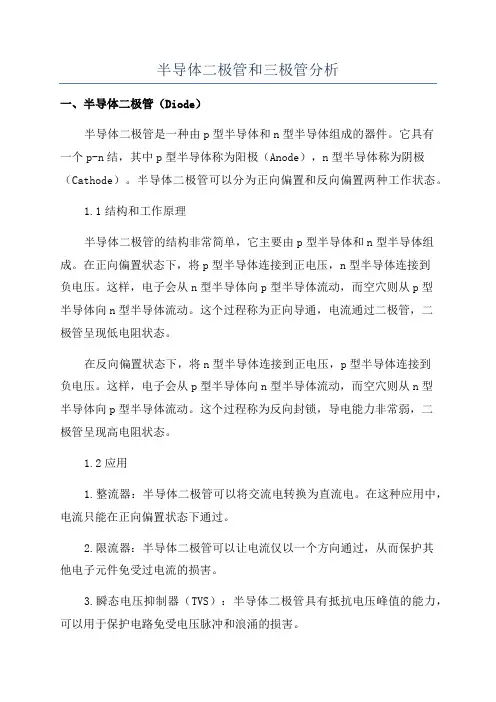

半导体二极管和三极管分析一、半导体二极管（Diode）半导体二极管是一种由p型半导体和n型半导体组成的器件。

它具有一个p-n结，其中p型半导体称为阳极（Anode），n型半导体称为阴极（Cathode）。

半导体二极管可以分为正向偏置和反向偏置两种工作状态。

1.1结构和工作原理半导体二极管的结构非常简单，它主要由p型半导体和n型半导体组成。

在正向偏置状态下，将p型半导体连接到正电压，n型半导体连接到负电压。

这样，电子会从n型半导体向p型半导体流动，而空穴则从p型半导体向n型半导体流动。

这个过程称为正向导通，电流通过二极管，二极管呈现低电阻状态。

在反向偏置状态下，将n型半导体连接到正电压，p型半导体连接到负电压。

这样，电子会从p型半导体向n型半导体流动，而空穴则从n型半导体向p型半导体流动。

这个过程称为反向封锁，导电能力非常弱，二极管呈现高电阻状态。

1.2应用1.整流器：半导体二极管可以将交流电转换为直流电。

在这种应用中，电流只能在正向偏置状态下通过。

2.限流器：半导体二极管可以让电流仅以一个方向通过，从而保护其他电子元件免受过电流的损害。

3.瞬态电压抑制器（TVS）：半导体二极管具有抵抗电压峰值的能力，可以用于保护电路免受电压脉冲和浪涌的损害。

4.发光二极管（LED）：LED是一种可以发出光的半导体二极管。

通过不同的材料和应用方法，LED可以发出不同颜色和亮度的光。

二、三极管（Transistor）三极管是一种由三个控制区域组成的半导体器件，它是由两个p-n结组成的。

三极管有三个电极，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。

三极管可以分为NPN型和PNP型两种类型。

2.1结构和工作原理NPN型三极管由两个p型半导体夹着一个n型半导体组成，而PNP型三极管则由两个n型半导体夹着一个p型半导体组成。

在NPN型三极管中，n型区域是发射极和集电极，p型区域是基极。

在PNP型三极管中，p型区域是发射极和集电极，n型区域是基极。

二极管三极管的基础知识二极管和三极管是电子领域中常见的两种元件，它们在电路中起着重要的作用。

本文将从二极管和三极管的基础知识入手，介绍它们的结构、工作原理以及在电子设备中的应用。

一、二极管的基础知识二极管是一种具有两个电极的半导体器件，通常由P型半导体和N 型半导体组成。

它的主要作用是允许电流在一个方向上流动，而阻止电流在另一个方向上流动。

二极管的一个电极称为阳极（Anode），另一个电极称为阴极（Cathode）。

二极管的工作原理是基于PN结的特性。

PN结是指P型半导体和N 型半导体的结合处。

当P型半导体的电子与N型半导体的空穴相遇时，会发生电子与空穴的复合，形成一个带电的区域，这个区域被称为耗尽区。

在耗尽区的两端会形成一个电势差，这个电势差被称为势垒。

当二极管正向偏置时，即阳极连接正极，阴极连接负极，势垒将变得较小，电流可以流过二极管。

而当二极管反向偏置时，即阳极连接负极，阴极连接正极，势垒将变得较大，电流无法流过二极管。

二极管有很多种不同的类型，例如常用的正向工作电压为0.7伏的硅二极管和正向工作电压为0.3伏的锗二极管等。

它们在电子设备中广泛应用，如整流器、稳压器、电压调节器等。

二、三极管的基础知识三极管是一种具有三个电极的半导体器件，通常由P型半导体、N 型半导体和另一种掺杂物较少的P型半导体组成。

它的主要作用是放大电流和控制电流。

三极管的三个电极分别为基极（Base）、发射极（Emitter）和集电极（Collector）。

基极用于控制电流，发射极用于发射电子，集电极用于收集电子。

三极管有两种类型，NPN型和PNP型，它们的构造和工作原理基本相同，只是P型半导体和N型半导体的位置相反。

三极管的工作原理是基于PNP结和NPN结的特性。

当三极管的基极电流较小时，三极管处于截止区，电流无法通过三极管。

当基极电流增大时，会使三极管进入饱和区，电流可以从发射极流向集电极。

三极管的放大作用是通过控制基极电流来实现的，当基极电流变化时，发射极到集电极的电流也会相应变化。

二极管三极管的基础知识1. 引言二极管和三极管是电子学中最基本和常用的两种半导体器件。

它们在电路中起到了重要的作用，如信号调理、开关和放大等。

本文将介绍二极管和三极管的基本原理、结构和特性等重要知识。

2. 二极管二极管是一种由P型和N型半导体材料制成的器件。

它具有一个PN结，通过这个结可以实现电流的单向导通。

常见的二极管有普通二极管、肖特基二极管和光电二极管等。

2.1 基本原理二极管的导电性来自于PN结。

当PN结被正向偏置时，P型区域的空穴和N型区域的电子互相扩散，导致少数载流子的重组，形成一个导电通道。

这个导电通道使得电流可以流过二极管，称为正向工作状态。

当PN结被反向偏置时，少数载流子几乎无法通过结，电流基本上是断开的，称为反向工作状态。

2.2 特性曲线二极管的特性曲线是指其正向特性曲线和反向特性曲线。

正向特性曲线显示了二极管在不同正向偏置电压下的电流响应关系。

反向特性曲线显示了二极管在不同反向偏置电压下的电流响应关系。

这些特性曲线对于理解二极管的工作状态和限制条件非常重要。

2.3 应用二极管在电子电路中有广泛的应用。

它可以用作整流器转换交流电为直流电、用作信号调理器修正和稳定输入信号、用作开关控制电流流动方向等。

3. 三极管三极管是一种由三个掺杂不同的半导体材料制成的器件。

它由基极（B）、发射极（E）和集电极（C）组成，具有放大作用。

根据掺杂型号不同，三极管可以分为NPN和PNP两种类型。

3.1 基本原理三极管的放大作用来自于PNP或NPN结之间形成的电流控制区域。

在NPN三极管中，当基极正向偏置时，将使得发射极-基极间的电流增加，进而通过集电极-发射极间的电流放大。

这种放大作用使三极管成为一种强大的电流放大器。

3.2 特性曲线三极管的特性曲线是指其输出特性曲线、输入特性曲线和直流负载线等。

输出特性曲线显示了三极管的集电极电流与集电极-发射极电压之间的关系。

输入特性曲线显示了三极管的基极电流与基极-发射极电压之间的关系。

二极管三极管
二极管和三极管也称为半导体管，是由半导体和晶体管以及金属
膜与其他长的材料制成的电子元件，它们在电子学上被广泛应用，是
现代电子技术中最基本的元件之一。

由于它们具有很强的电压稳定性、少部件、体积小等优点，因此主要用于控制电路中。

二极管是一种只有两极的半导体电子元件，它通常具有半导体和
金属膜等电子器件。

它是用于控制电路中，可用于半波整流、增加电
压稳定性、减少抗干扰性等功能。

三极管是一种只有三极的半导体电子元件，它具有三层P类半导
体和它的金属膜或其他复合结构的电子器件。

它主要用于放大电路，
例如模拟电路、放大电路、滤波电路等，采用三极管可实现快速响应
和很强的信号增益功能。

在电子领域中，二极管和三极管都是重要的电子元件，它们具有
独特的电平特性和稳定性，可以用于控制电路或放大电路中，在电子
工程中都有重要的市场地位。

它们都有一定的使用范围，不同工程不同设备之间的使用方法也有所
不同，要根据要解决问题的实际情况灵活选择。

由于可以满足不同
的需求，二极管和三极管还可以用于微控制器和数字信号处理器等其
他应用中。

总之，二极管和三极管是电子工程领域中最基本的元件，它们被
广泛地应用于控制电路和放大电路中，具有很强的电压稳定性、少部件、体积小，以及减少抗干扰性等优点，是现代电子技术中重要的电
子元件。
