《供配电技术》课程标准课程名称：供配电技术适用专业：电气技术应用专业一、课程性质《供配电技术》本课程是我校电气自动化技术专业、农村电气专业“以工作过程为导向”的一门专业核心课程。
通过本课程的学习和训练，主要培养学生熟练掌握供电和配电技术的基础理论和基本技能，具备供配电系统安装、调试、操作、运行、维护、检修及管理等能力，以及自主学习、团队合作、交流沟通等综合素质能力。
以培养满足工矿企业供配电技术岗位需求的高素质、高技能应用型技术人才为目标。
本课程前承了《电工电子电路安装与调试》、《常用低压电器设备的安装与维修》、《机床电气控制线路的安装与维修》等专业基础课程。
二、课程设计思路本课程强调“学校与企业共建”。
按照“校企深度交融，工学有机结合”的思路，与地方企业——南宁广开电气有限责任公司密切合作。
聘请了企业生产一线的供配电专家组建课程建设团队，举行了“岗位能力和工作任务”分析会，以“职业能力本位、工作过程导向、典型案例应用、注重安全意识、团队合作精神”为基本原则，明确了本课程在供配电行业中的主要任务或岗位，按照职业岗位需求选择教学内容，按工作过程循序渐进编排教学顺序，全面开展以工作过程为导向的教学方法改革及相应的考核方式改革。
不断营造企业文化和学校文化相融的氛围，创设生产与教学相一致的场景，老师边讲解、边演示，学生边学习、边实践，使学生在“教、学、做”一体化的现场教学环境下，迅速理解掌握供配电系统各种电气设备的操作方法和工作流程。
作为学生技能掌握的实战训练，充分突出职业素质、职业技能的培养，并用企业的标准来检验学生的“产品”。
《供配电技术》是电气技术应用三年制中职专业设置的核心课程之一。
本课程特点是工程性、实践性强，涉及内容广泛。
按照“课程体系工作过程导向化、课程内容项目化、课程教学一体化”的思路，遵循高职人才的培养规律，通过分析本课程主要就业岗位的工作任务，归纳出对本课程所需人才的素质、能力和知识要求，结合市场对本课程人才的需要，与企业供配电技术专家一起分析职业岗位的工作任务，围绕供配电系统职业岗位的关键能力要求，从适用的角度出发，共同制订本课程的典型工作任务，在典型工作任务的基础上形成具体工作任务。
供配电技术知识要点第一章电力系统及工厂供电系统概述一．基本概念1.电能的特点2.电能生产的特点3.电力系统的组成4.工厂供电的概念5.工厂供电系统的组成6.对工厂供电的基本要求7.电能的质量指标8.额定电压的概念,我国电网额定电压的划分9.各种用电设备额定电压的确定方法10.引起电压偏移的原因有哪些?调整电压偏移的方法能哪些？11.电力系统中性点的运行方式;6～35KV系统常用的运行方式(简述)12.小接地电流系统的概念,小接地电流系统发生单相对地短路时电压、电流各电气量的变化分析(分析)13.小接地电流系统与大接地电流系统的主要别区就是什么？(简述)二．基本计算各种用电设备额定电压的确定第二章负荷计算一.基本概念1、负荷与负荷曲线2、负荷的分类及各类负荷对供电的要求(简述)3、用电设备的工作制,有哪几类工作？长期工作制至少要多长？4、暂载率,吊车、电焊机的统一换算的标准暂载率5、负荷系数、最大负荷年利用小时、需要系数、6、计算负荷的概念与定义7、需要系数法与二项式法,各自适用的场合8、提高功率因数的意义与措施(简述)9、有哪几个功率因数？哪个功率因数与均权功率因数一致？10、电容器补偿无功的受益范围11、什么叫两步电电费制12、尖峰电流的概念二.基本计算1、根据需要系数法确定计算负荷2、根据二项式法确定计算负荷。
3、无功补偿容量与电容器补偿个数的计算。
第三章短路电流计算1、产生短路的原因、后果与各类2、短路的类型,各种短路的基本关系3、短路计算的目的(简述)4、无限容量系统的概念,其端电压与频率的变化5、冲击电流的概念,出现的条件与时间,冲击系数6、冲击电流与稳态短路电流的关系7、产生最大冲击电流的条件(简述)8、标幺值的概念,基准值的选取,采用标幺值的优点9、短路校验的动稳定、热稳定10、假想时间;假想时间与实际短路时间的关系二.基本计算1、用有名值法与标么值法计算三相短路电流2、二相短路电流的计算(与三相短路电流的关系)第四章工厂变配电所及一次系统一.基本概念1、变电所的任务与类型2、一次设备的分类3、一次设备选择的一般原则(简述)4、变压器容量与台数选择的原则5、变压器并列运行的条件6、电流互感与电压互感器的作用、工作原理及使用时应注意的事项7、电流互器的精度等级8、电流互感与电压互感器的变比与接线方式9、熔断器的作用、类型与工作原理10、熔断器的冶金效应及作用11、高压断路器、高压隔离开关、高压负荷开关的作用与常用类型12、低压断路器的作用、工作原理及脱扣器的组成10、主接线的概念,对电气主接线的基本要求(简述)11、6-10KV配电所的典型电气主接线方案12、35KV变电所的典型电气主接线方案13、内外桥式接线的特点(分析)二.基本计算1、高压断路器、高压隔离开关、高压负荷开关的选择计算2、电流互感器的选择计算第五章工厂电力线路一.基本概念1、电力线路的功能与类型2、高压厂区线路常用的接线方式及各自的优缺点(分析)3、导线电缆选择的一般原则(简述)4、根据发热条件选择导线电缆方法5、选择N线、PE线、PEN线的方法6、线路电压损失与电压降落,电压损失的大小与哪些因数有关7、根据负荷功率法与干线功率法计算线路电压损失的方法。
第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。
1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。
额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。
1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。
1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。
《供配电系统设计规范》ＧB5００5２/95第一章总则..................................................................................................... 错误!未定义书签。
第二章负荷分级及供电要求......................................................................... 错误!未定义书签。
第三章电源及供电系统................................................................................. 错误!未定义书签。
第四章电压选择和电能质量ﻩ错误!未定义书签。
第五章无功补偿ﻩ错误!未定义书签。
第六章低压配电............................................................................................. 错误!未定义书签。
附录一名词解释........................................................................................... 错误!未定义书签。
第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策,做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于１10KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第一章1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。
1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
中性点不接地电力系统发生单相接地时，接地相对地电压为零，电容电流为零，非接地相对地电压升高为线电压，电容电流增大倍，但各相间电压（线电压）仍然对称平衡。
中性点直接接地系统发生单相接地时，通过中性点形成单相短路，产生很大的短路电流，中性点对地电压仍为零，非接地相对地电压也不发生变化。
第二章2-2年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现２～３次）３０分钟平均功率的最大值，因此年最大负荷有时也称为３０分钟最大负荷P30。
年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。
平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。
负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。
2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷.导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷Pc实际上与30min最大负荷基本是相当的。

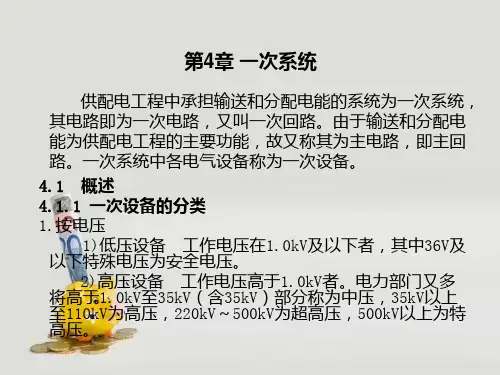

第4章变配电所及一次系统检测题解析一、填空题：1. 高压变电所的主要高压电气设备有高压断路器、高压隔离开关、高压熔断器、高压负荷开关、互感器、避雷器和高压开关柜等。
2. 变压器是变电所中关键的一次设备，其主要功能是升压和降低电压。
变压器的台数选择取决于电力负荷。
3. 车间变电所变压器的台数选择，对于一、二级负荷较大的车间，采用双回路独立进线，两台变压器；对于二、三级负荷，变电所设置一台变压器，其容量根据后面的计算负荷决定。
4. 电力变压器的容量是按最大负荷选择的，变压器都具有一定的过负荷能力，规定：室外变压器过负荷不得超过30 %，室内变压器过负荷不得超过20 %，干式变压器一般不考虑正常过负荷。
5. 专用于断开或接通高压电路的开关设备是高压断路器；按其采用的灭弧介质可划分为高压真空断路器、高压六氟化硫断路器和少油断路器等。
6. 用来隔离高压电源，以保证设备和检修人员安全的设备是高压隔离开关，按安装地点的不同划分为户内式和户外式两大类。
7有简单的灭弧装置和明显的断开点，可通断负荷电流和过负荷电流，但不能断开短路电流的设备是高压负荷开关，按安装地点的不同划分为户内式和户外式两大类。
8. 高压熔断器是一种保护设备，其功能主要是对电路及其设备进行短路保护和过载保护。
9. 工程中电流互感器称作CT ，它可把大电流变换为5A或1A 的小电流；电压互感器在工程中简称为PT ，它可把高电压变换为标准值100A 的低电压。
本质上电流互感器是一个升压变压器，电压互感器是一个降压变压器。
10.变电所常用的主接线基本形式有线路-变压器组接线、单母线接线和桥式接线3种。
二、判断说法的对错题：1.确定变电所主接线应满足的基本要求是安全、简单、灵活、经济。
（F）2.变电所常用的主接线有线路-变压器接线、单母线接线和桥式接线。
（T ）3.高压断路器、高压隔离开关和高压负荷开关都是设置有灭弧装置的高压开关设备。
（F）4.采用一、二次侧单母线分段的接线方式，适合于有一、二级负荷的企业。
供配电技术习题集及答案-第四章4-1如何确定⼯⼚的供配电电压?供电电压等级有0.22 KV , 0.38 KV ,6 KV ,10 KV ,35 KV ,66 KV ,110 KV,220 KV配电电压等级有10KV ,6KV ,380V/220V供电电压是指供配电系统从电⼒系统所取得的电源电压.究竟采⽤哪⼀级供电电压,主要取决于以下3个⽅⾯的因素.电⼒部门所弄提供的电源电压.企业负荷⼤⼩及距离电源线远近.企业⼤型设备的额定电压决定了企业的供电电压.配电电压是指⽤户内部向⽤电设备配电的电压等级.有⾼压配电电压和低压配电电压.⾼压配电电压通常采⽤10KV或6KV,⼀般情况下,优先采⽤10KV⾼压配电电压.低压配电电压等级为380V/220V,但在⽯油.化⼯及矿⼭(井)场所可以采⽤660V的配电电压. 4—2 确定⼯⼚变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满⾜⽤电负荷对可靠性的要求。
在⼀⼆级负荷的变电所中，选择两台主变压器，当在技术上，经济上⽐较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷⽐较⼤的宜采⽤经济运⾏⽅式的变电所，技术经济合理时可采⽤两台主变压器c 三级负荷⼀般选择⼀台猪变压器，负荷较⼤时，也可选择两台主变压器。
（2）变压器容量的确定装单台变压器时，其额定容量SN应能满⾜全部⽤电设备的计算负荷Sc,考虑负荷发展应留有⼀定的容量裕度,并考虑变压器的经济运⾏,即SN>=(1.15~1.4)Sc装有两台主变压器时,其中任意⼀台主变压器容量)SN应同时满⾜下列两个条件:a 任⼀台主变压器运⾏时,应满⾜总计算负荷的60%~70%的要求,即SN=(0.6~0.7)Scb 任⼀台变压器单独运⾏时,应能满⾜全部⼀⼆级负荷Sc(I+II)的要求,即SN>=Sc(I+II)4-4 ⾼压少油断路器和⾼压真空断路器各⾃的灭弧介质是什么？⽐较其灭弧性能，各适⽤于什么场合？⾼压少油断路器的灭弧介质是油。
供配电系统安全操作规程第一章总则第一条为保障供配电系统的安全运行，防止事故发生，制定本规程。
第二条本规程适用于各类供配电系统的运行、维护、检修等工作。
第三条本规程应严格执行，不得故意违反、疏忽大意，对违反本规程的行为依法追究责任。
第四条本规程由供配电系统的管理部门负责编制和修订，经有关部门批准后施行。
第二章供配电系统的安全操作规范第五条在操作供配电系统时，应严格按照操作程序进行，不得随意更改或跳过。
第六条操作员应具备相应的专业知识和操作技能，通过相关考试合格后方可上岗。
第七条操作员应了解供配电系统的工作原理、设备特点、操作规程等内容，确保操作的准确性和安全性。
第八条在操作供配电系统时，操作员应服从指挥，遵守工作纪律和安全操作规程。
第九条操作员应着装整齐，佩戴必要的安全设备，确保自身的安全。
第十条在操作供配电系统时，应保持冷静、谨慎的态度，不能急躁、鲁莽。
第十一条操作员应按照规定检查设备的完好情况，发现异常应及时报告。
第十二条在操作供配电系统时，应先切断电源，确认停电后方可进行操作。
第十三条操作员应按照规定的程序逐一进行操作，不得跳过或省略。
第三章供配电系统的日常维护第十四条供配电系统的设备应定期维护，保持良好的工作状态。
第十五条维护人员应按照规定的维护程序进行工作，不得随意更改。
第十六条维护人员应按照规定的时间和频率进行巡检和维护，发现问题及时解决。
第十七条维护人员应了解设备的工作原理和特点，掌握相应的维护技术和方法。
第十八条维护人员应严格遵守操作规程，佩戴必要的安全设备，确保维护工作的安全。
第十九条维护人员应及时记录维护情况，做好维护记录，方便后续的工作查验。
第四章供配电系统的应急处置第二十条在发生供配电系统事故时，应立即报告相关负责部门，并按照应急处置程序进行处理。
第二十一条在实施应急处置时，应采取安全的措施，确保人身和设备的安全。
第二十二条应急处置人员应熟悉应急预案，掌握相应的应急处置技能和方法。
