供配电技术(第2版)[唐志平主编][电子教案]第四章

供配电技术教案
从发电厂到用户的送电过程
（二）电力系统、电力网及动力系统的概念
通过各级电压的电力线路，将发电厂、变电所和电力用户连接起来的一个发电、输电、变电、配电和用电的整体，称为“电力系统”。

2、电压偏差及其允许值
1）电压偏差的定义：
-
=
∆
U
U U
，单二次绕组电流互感器图形符号为
（1）工作原理和接线方式
电流互感器由一次绕组、铁芯、二次绕组组成。

其结构特点是：一次绕组匝数少且粗，有的型号还没有一次绕组，利用穿过其铁芯的一次电路作为一次绕组（相当于
而二次绕组匝数很多，导体较细。

电流互感器的一次绕组串接在一次电路中，二次绕组与仪表、继电器电流线圈串联，形成闭合回路，由于这些电流线圈阻抗很小，工作
高压侧采用负荷开关-熔断器的变电所主要电路图
、高压采用单母线、低压单母线分段的变电所主电路图，可供二、三负荷；而有联络线时，则可供一、二级负荷。

高低压侧均为单母线分段的变电所主电路图
三、企业总降压变电所的主电路图
（一）只装有一台主变压器的总降压变电所主电路图通常采用一次侧无母线、二
3-10所示。

只适于三级负荷的工厂。

装有一台主变压器的总降压变电所主电路图采用外桥式结线的总降压变电所主电路图
100N
U
U ⨯ “均一无感”的三相线路电压损耗百分值为：
如上图实验端子板的结构和应用
如图 6～35kV系统的绝缘监视装置电路
如图采用电磁操动机构的断路器控制和信号回路。

《供配电技术》课后习题答案 第2版 （唐志平 史国栋 著） 第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。

额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？ 电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即%100NNU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。

第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

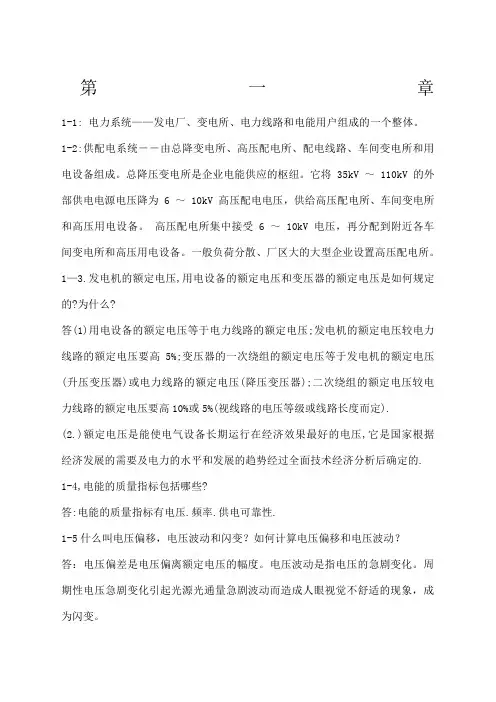

1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。

第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。

1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。

额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。

1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。

1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

贵州电子信息职业技术学院电子工程系教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。

2、重要性工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。

第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。

水力发电厂,简称水电厂或水电站。

其能量转换过程是：水流位能→机械能→电能。

火力发电厂简称火电厂或火电站。

其能量转换过程是：燃料的化学能→ 热能→机械能→电能。

核能发电厂通常称核电站。

其能量转换过程是：核裂变能→热能→机械能→电能。

风力发电厂利用风力的动能来产生电能。

地热发电厂利用地球内部蕴藏的大量地热能来生产电能。

太阳能发电厂就是利用太阳光能或太阳热能来生产电能。

利用太阳光能发电,是通过光电转换元件如光电池等直接将太阳光能转换为电能,这己广泛应用于人造地球卫星和宇航装置上。

利用太阳光能发电,可分直接转换和间接转换(光→热→水蒸汽→电)。

第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将 35kV ～ 110kV 的外部供电电源电压降为 6 ～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～ 10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的. 1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

1—6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。

供配电技术模块一教案模块一供配电技术基本知识本模块主要内容：电力系统的概念：供配电技术的发展概况、电力系统的组成概念、电力系统的基本要求；供配电系统的构成及运行：供配电系统的构成、供配电系统的运行方式、供配电系统的布置、工厂变配电所的作用及运行；学习单元一电力系统的概念一、供配电技术的发展概况供配电技术主要研究电力用户的电力供应和分配问题。

电力系统是生产、输送、使用电能的统一整体，供配电系统则是电力系统的重要组成部分，是电力系统的电能用户，也是用电设备的电源。

电力系统和供配电系统的基本任务是安全、可靠、优质、经济地供电。

供配电技术目前在向高电压、大容量、自动化程度高的方向发展，而且发展越来越迅速。

20世纪70年代，欧美各国对1 kV级交流高压输电技术进行了很多研究开发。

中国的供配电技术在近50年的研究开发中也取得了突破性的进展，目前已建成东北、华北、华中、华东、西北、川渝、南方7个跨省电网，以及山东、新疆、福建、海南、西藏5个独立省区网。

二、电力系统的组成电力系统：把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体。

（1）动力系统。

电力系统和发电厂的动力部分所构成的整体称为动力系统，它是将电能、热能的生产、消费联系起来的纽带。

（2）电力系统。

电力系统是由发电机及其配电装置、变压器、输电线路、配电线路和用电设备组成的统一体，是动力系统的一部分，完成电能的生产、输送、变换、分配和使用。

（3）电力网。

各级电压的电力线路及各类变电所总称为电力网，它是电力系统的一部分，是输送电能、变换电能和分配电能的通道。

1. 发电厂1）火力发电厂是将煤、石油、天然气等燃料的化学能转换成电能的工厂。

其能量转换过程为燃料的化学能→热能→机械能→电能。

火力发电厂可分为凝气式火力发电厂（又称坑口电厂或区域电厂）和供热式火力发电厂（又称热电厂或热电站）。

2）水力发电厂是利用水的势能和动能转变成电能的工厂，其能量转换过程为水的势能→机械能→电能。

目录第一章 绪论 ............................................................................................................................................ 1 第二章 负荷计算及功率补偿 ................................................................................................................ 3 第三章 变电所一次系统设计 .............................................................................................................. 13 第四章 电气设备的选择 ...................................................................................................................... 16 第五章 电力变压器继电保护设计 ...................................................................................................... 22 第六章 厂区线路设计 .......................................................................................................................... 24 第七章 小结 .......................................................................................................................................... 27 参考文献 ................................................................................................................................................ 27 附录1：设备材料表 .. (28)第一章 绪论1.1 工厂供电的意义在学完供电技术这门课程后，对电力系统和供配电系统的概念、电能的质量指标和电力负荷等基本知识有了基本的了解，也能根据负荷性质、用电容量、工程特点和地区供电条件等条件给出合理的设计方案。

2-1什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。

负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。

与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。

2-2年最大负荷Ｐmax——指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现２～３次）３０分钟平均功率的最大值，因此年最大负荷有时也称为３０分钟最大负荷P30。

年最大负荷利用小时Ｔmax———指负荷以年最大负荷Pmax持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是年最大负荷利用小时。

平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。

负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。

2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷Pc实际上与30min最大负荷基本是相当的。

计算负荷是供电设计计算的基本依据.计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理.计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁.2-4. 各工作制用电设备的设备容量如何确定?答:长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率,即Pe=PN反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率.2-5.需要系数的含义是什么?答:所有用电设备的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此需要引进需要系数的概念,即:Pc=KdPe.式中，Kd为需要系数; Pc为计算负荷; Pe为设备容量.形成该系数的原因有:用电设备的设备容量是指输出容量,它与输入容量之间有一个平均效率;用电设备不一定满负荷运行,因此引入符合系数Kl;用电设备本身及配电线路有功率损耗,所以引进一个线路平均效率;用电设备组的所有设备不一定同时运行,故引入一个同时系数,2-6确定计算负荷的估算法.需要系数法和二项式法各有什么特点？各适合哪些场合？答：估算法实为指标法，其特点是进行方案比较时很方便，适用于做任务书或初步设计阶段。

教案第一章电力系统概论2023 年2 月24 日第一周概述本章教学目的及根本要求：把握供配电系统的根本学问和根本问题。

理解系统和供配电系统的概念、电力系统的额定电压、电力系统中型点的运行方式、电能的质量指标和电力符合等根本学问。

本章教学内容的重点和难点：电力系统的电压和电能质量问题；电力系统的中性点运行方式；线路接线方式和变电所的主接线方式。

本章教学内容的深化和拓宽：供电牢靠性指标负荷分类本章教学方法、方式：讲授启发争论本章主要参考资料：刘介才编，《工厂供电》，机械工业出版社，2023 年出版江文，许慧中主编，《供配电技术》，中国电力出版社，2023 年出版。

单元教案首页2023 年2 月24 日第一周课题：1.1 电力系统和供配电系统概述课次： 11.2电力系统的额定电压1.3电力系统的中性点运行方式教学方法：讲授、争论、启发教具：一般教学目的：理解系统和供配电系统的概念、电力系统的额定电压、电力系统中型点的运行方式教学重点：电力系统的额定电压确实定教学难点：电力系统中型点的运行方式的区分教学过程时间安排〔包括组织教学：复习旧课、作业问题分析、讲授课、课小结、布置作业〕课导入7 分钟讲授课70 分钟稳固小结 3 分钟课堂练习10 分钟课后记：2一、 电力系统的根本概念电力系统主要是由上面三个局部组成的一个发电、输电、变配电和用电的整体，见以下图。

～发电厂T 1T2用户电力网T2T T 1T 2 T 2～用户发电厂用户 用户1、发电厂2、电力网 1） 变配电所 2） 电力线路3、电能用户二、工厂供电系统1、具有高压配电所的工厂供电系统2、具有总降压变电所的工厂供电系统3、高压深入负荷中心的工厂供电系统4、只有一个变电所或配电所的工厂供电系统三、工厂供电的要求和课程任务1、要求：〔一〕安全、〔二〕牢靠、〔三〕优质〔四〕经济2、任务：学生初步把握中小型工厂供电系统运行维护及简洁设计计算所必需的根本理论和根本学问，为今后从事工厂供电技术工作奠定初步的根底。

供配电技术模块一教案模块一供配电技术基本知识本模块主要内容：电力系统的概念：供配电技术的发展概况、电力系统的组成概念、电力系统的基本要求；供配电系统的构成及运行：供配电系统的构成、供配电系统的运行方式、供配电系统的布置、工厂变配电所的作用及运行；学习单元一电力系统的概念一、供配电技术的发展概况供配电技术主要研究电力用户的电力供应和分配问题。

电力系统是生产、输送、使用电能的统一整体，供配电系统则是电力系统的重要组成部分，是电力系统的电能用户，也是用电设备的电源。

电力系统和供配电系统的基本任务是安全、可靠、优质、经济地供电。

供配电技术目前在向高电压、大容量、自动化程度高的方向发展，而且发展越来越迅速。

20世纪70年代，欧美各国对1 kV级交流高压输电技术进行了很多研究开发。

中国的供配电技术在近50年的研究开发中也取得了突破性的进展，目前已建成东北、华北、华中、华东、西北、川渝、南方7个跨省电网，以及山东、新疆、福建、海南、西藏5个独立省区网。

二、电力系统的组成电力系统：把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体。

（1）动力系统。

电力系统和发电厂的动力部分所构成的整体称为动力系统，它是将电能、热能的生产、消费联系起来的纽带。

（2）电力系统。

电力系统是由发电机及其配电装置、变压器、输电线路、配电线路和用电设备组成的统一体，是动力系统的一部分，完成电能的生产、输送、变换、分配和使用。

（3）电力网。

各级电压的电力线路及各类变电所总称为电力网，它是电力系统的一部分，是输送电能、变换电能和分配电能的通道。

1. 发电厂1）火力发电厂是将煤、石油、天然气等燃料的化学能转换成电能的工厂。

其能量转换过程为燃料的化学能→热能→机械能→电能。

火力发电厂可分为凝气式火力发电厂（又称坑口电厂或区域电厂）和供热式火力发电厂（又称热电厂或热电站）。

2）水力发电厂是利用水的势能和动能转变成电能的工厂，其能量转换过程为水的势能→机械能→电能。
