电气工程基础第一章绪论第一节我国电力工业发展概况及前景电力市场的基本特征是：开放性、竞争性、计划性和协调性。
电力市场的基本原则是：公平、公开和公正。
第二节电力系统基本概念一次能源：煤、石油、天然气、水能等随自然演化生成的动力资源是能源的直接提供者，称为一次能源。
二次能源：电能是由一次能源转换而成的，称为二次能源。
由发电厂生产的电能,经过由变压器和输电线路组成的网络输送到城市、农村和工矿企业供给用户的电能消耗。
变电站是联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配电能的作用.由变电站和不同电压等级输电线路组成的网络，称为电力网。
由发电厂内的发电机、电力网内的变压器和输电线路及用户的各种用电设备，按照一定的规律连接而组成的统一整体,称为电力系统。
由图可以看出，为减少由发电机生产的电能在输送过程中的损耗，一般先经过变电站的升压变压器将电压升高后，再通过输电线路送入电力系统.由于用户用电设备的额定电压较低,因此电能送到用户地区后要经过变电站将电压降低后供给用户用电设备消耗。
电力网按电压等级的高低、供电范围的大小分为：错误!地方电力网：电压等级35kV及以下，供电半径在20—50km以内的电力网，(一般企业和农村乡镇）错误!区域电力网:电压等级35kV以上，供电半径超过50km，（电压等级为110—220kV的网络就属于）○，3超高压远距离输电网:电压等级为330-750kV的网络,一般由远距离输电线路连接而成。
它的主要任务是把远处发电厂生产的电能输送到负荷中心，同时HIA联系若干区域电力网形成跨省、跨地区的大型电力系统.如我国的东北、华北、华东、华中、西北和南方等电网。
变电站是联系发电厂和用户的中间环节,起着变换和分配电能的作用。
根据其在电力系统中的地位分: 错误!枢纽变电站：位于电力系统的枢纽点，高压侧电压为330—500kV,连接电力系统高压和中压的几个部分。
全站一旦停电，将引起整个电力系统解列。
第四章工厂变配电所及其一次系统一、填空题1、变电所的任务是，，。
答：受电，变压，配电2、配电所担负着从电力系统，然后直接的任务。
答：受电，直接配电3电气设备中最常发生的一种物理现象是，其特点是和答：电弧，光亮很强，温度很高4、在变电所中承担和任务的电路，称为一次电路；凡用来、、和的电路，称为二次回路。
答：输送电能，分配电能，控制，指示，监测，保护一次设备运行5、高压隔离开关不允许操作，高压负荷开关只能通断电流，高压断路器能通断电流。
答：带负荷，负荷和过负荷，短路6、变配电所增设联络线的目的是。
答：为了提高供电系统运行的可靠性和灵活性7、GG—1A型开关柜，型号中第一个“G”表示，型号中第二个“G”表示。
答：高压开关柜，固定式8、低压配电系统中，系统称为三相四线制系统，系统中的外露可导电部分经各自的PE线直接接地。
答：TN、TT，TT、IT9、采用Y0/Y0/Δ接线的电压互感器，接成Y0二次绕组作用是，接成Δ的二次绕组作用是，用这种装置可以监视中性点不接地系统有无故障，有故障Δ两端电压为V，无故障Δ两端电压为V。
答：供电给需线电压的仪表、继电器及作为绝缘监察的电压表，供电给用作绝缘监察的电压继电器，单相接地，100，010、低压断路器具有、和等保护功能。
答：过载，欠压，过流11、有一380V线路接一电动机，PN=56kW，η=0.8，cosφ=0.7,Kst=7,若采用RT0型熔断器作短路保护，则熔断器选为，熔体电流为 A 。
答：RT0-400，35012、某用户变电所装有两台S9-400/10型的配电变压器（均Yyn0联结）。
则此两台变压器经济运行的临界负荷为： KV A。
答：25516、电流互感器在工作时其二次侧不允许；电压互感器在工作时其二次侧不允许；所以，互感器在工作时其二次侧有一端必须。
答：开路，短路，接地17、校验电器设备的热稳定度时采用的电流为。
答：三相短路稳态电流闸刀型开关带负荷操作（拉合闸）是 C 。
第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。
灵活性包括：操作、调度、扩建的方便性。
经济性包括：节省一次投资，占地面积小，电能损耗少。
4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。
4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。
4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。
旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。
设置旁路短路器极大的提高了可靠性。
而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。
当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。
如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。
4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。
但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。

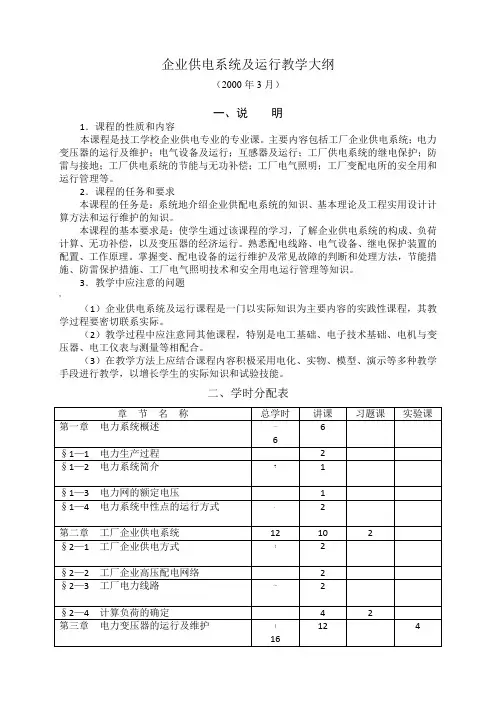

企业供电系统及运行教学大纲（2000年3月）一、说明1．课程的性质和内容本课程是技工学校企业供电专业的专业课。
主要内容包括工厂企业供电系统；电力变压器的运行及维护；电气设备及运行；互感器及运行；工厂供电系统的继电保护；防雷与接地；工厂供电系统的节能与无功补偿；工厂电气照明；工厂变配电所的安全用和运行管理等。
2．课程的任务和要求本课程的任务是：系统地介绍企业供配电系统的知识、基本理论及工程实用设计计算方法和运行维护的知识。
本课程的基本要求是：使学生通过该课程的学习，了解企业供电系统的构成、负荷计算、无功补偿，以及变压器的经济运行。
熟悉配电线路、电气设备、继电保护装置的配置、工作原理。
掌握变、配电设备的运行维护及常见故障的判断和处理方法，节能措施、防雷保护措施、工厂电气照明技术和安全用电运行管理等知识。
3．教学中应注意的问题<（1）企业供电系统及运行课程是一门以实际知识为主要内容的实践性课程，其教学过程要密切联系实际。
（2）教学过程中应注意同其他课程，特别是电工基础、电子技术基础、电机与变压器、电工仪表与测量等相配合。
（3）在教学方法上应结合课程内容积极采用电化、实物、模型、演示等多种教学手段进行教学，以增长学生的实际知识和试验技能。
二、学时分配表(三、课程内容与要求第一章电力系统概述教学要求：使学生了解电力生产过程，熟悉电力系统的组成及对电力系统的基本要求，熟悉电力网的额定电压，电力系统中性点的运行方式。
教学内容：§1—1 电力生产过程一、火力发电厂二、水力发电厂三、核能发电§1—2 电力系统简介!一、电力系统的组成二、联合电力系统的优越性三、对电力系统的基本要求§1—3 电力网的额定电压§1—4 电力系统中性点的运行方式一、中性点不接地方式二、中性点经消弧线圈接地方式三、中性点直接接地方式教学建议：在讲授电力生产过程时，应采用电化教学手段，让学员通过录相直面地了解电力生产过程。
