微型断路器脱扣曲线【原创实用版】目录一、什么是微型断路器脱扣曲线二、微型断路器脱扣曲线的分类三、微型断路器脱扣曲线的应用场景四、如何选择合适的微型断路器脱扣曲线五、总结正文一、什么是微型断路器脱扣曲线微型断路器脱扣曲线是指在规定的运行条件下，脱扣器脱扣时间与预期电流的函数关系。

简单来说，它是一种反映断路器保护性能的曲线，能够帮助我们了解断路器在面对不同电流情况下的脱扣表现。

二、微型断路器脱扣曲线的分类根据断路器保护的负载类型和性质，微型断路器脱扣曲线主要分为以下几类：1.A 型：脱扣器脱口动作电流为 2-3 倍的额定电流，适用于保护半导体以及电子线路。

2.B 型：脱扣器脱口动作电流为 3-5 倍的额定电流，适用于纯阻性负载和低感照明回路。

3.C 型：脱扣器脱口动作电流为 5-10 倍的额定电流，适用于感性负载和高感照明回路。

4.D 型：脱扣器脱口动作电流为 10-20 倍的额定电流，适用于高感负载和较大冲击电流的配电系统。

三、微型断路器脱扣曲线的应用场景不同类型的微型断路器脱扣曲线适用于不同的应用场景。

例如，A 型曲线适用于保护半导体和电子线路，B 型曲线适用于纯阻性负载和低感照明回路，C 型曲线适用于感性负载和高感照明回路，D 型曲线适用于高感负载和较大冲击电流的配电系统。

四、如何选择合适的微型断路器脱扣曲线在选择微型断路器脱扣曲线时，我们需要根据负载的类型和性质来选择。

此外，还需要考虑负载的短时过载能力和断路器的保护能力。

只有选择合适的脱扣曲线，才能确保断路器在遇到故障时能够有效地切断电源，保护负载的安全。

五、总结微型断路器脱扣曲线是反映断路器保护性能的重要指标，它能够帮助我们了解断路器在面对不同电流情况下的脱扣表现。

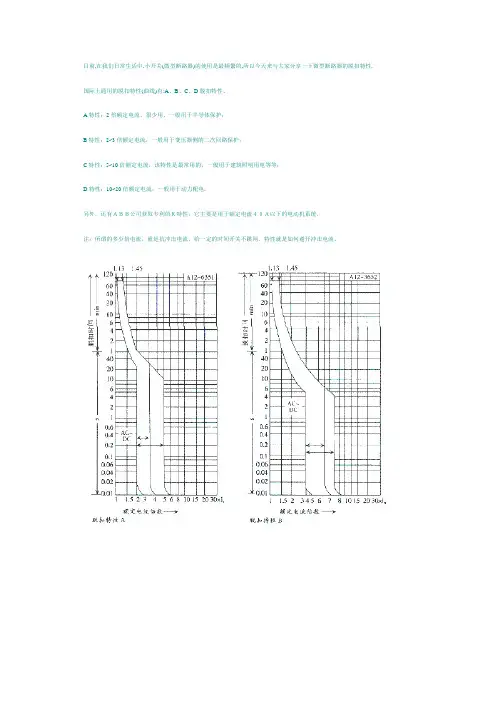

目前,在我们日常生活中,小开关(微型断路器)的使用是最频繁的,所以今天来与大家分享一下微型断路器的脱扣特性.国际上通用的脱扣特性(曲线)有:A、B、C、D脱扣特性。

A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电.
另外，还有ＡＢＢ公司获取专利的Ｋ特性，它主要是用于额定电流４０Ａ以下的电动机系统．
注：所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸．特性就是如何避开冲击电流。

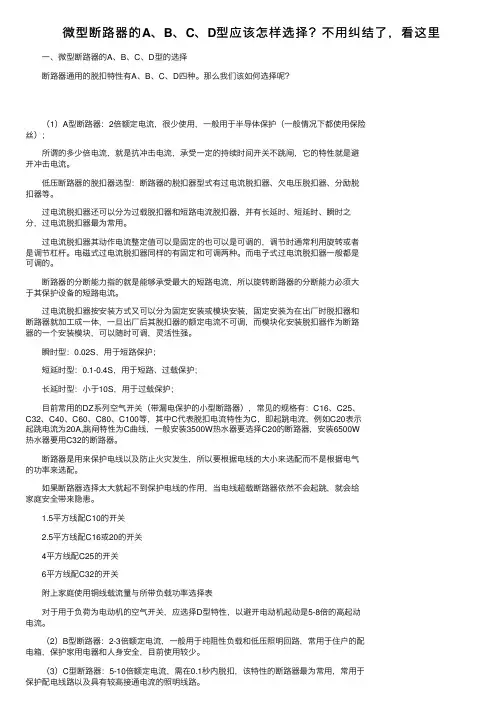

微型断路器的A、B、C、D型应该怎样选择？不⽤纠结了，看这⾥⼀、微型断路器的A、B、C、D型的选择断路器通⽤的脱扣特性有A、B、C、D四种。

那么我们该如何选择呢？（1）A型断路器：2倍额定电流，很少使⽤，⼀般⽤于半导体保护（⼀般情况下都使⽤保险丝）；所谓的多少倍电流，就是抗冲击电流，承受⼀定的持续时间开关不跳闸，它的特性就是避开冲击电流。

低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、⽋电压脱扣器、分励脱扣器等。

过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常⽤。

过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利⽤旋转或者是调节杠杆。

电磁式过电流脱扣器同样的有固定和可调两种。

⽽电⼦式过电流脱扣器⼀般都是可调的。

断路器的分断能⼒指的就是能够承受最⼤的短路电流，所以旋转断路器的分断能⼒必须⼤于其保护设备的短路电流。

过电流脱扣器按安装⽅式⼜可以分为固定安装或模块安装，固定安装为在出⼚时脱扣器和断路器就加⼯成⼀体，⼀旦出⼚后其脱扣器的额定电流不可调，⽽模块化安装脱扣器作为断路器的⼀个安装模块，可以随时可调，灵活性强。

瞬时型：0.02S，⽤于短路保护；短延时型：0.1-0.4S，⽤于短路、过载保护；长延时型：⼩于10S，⽤于过载保护；⽬前常⽤的DZ系列空⽓开关（带漏电保护的⼩型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表⽰起跳电流为20A,跳闸特性为C曲线，⼀般安装3500W热⽔器要选择C20的断路器，安装6500W热⽔器要⽤C32的断路器。

断路器是⽤来保护电线以及防⽌⽕灾发⽣，所以要根据电线的⼤⼩来选配⽽不是根据电⽓的功率来选配。

如果断路器选择太⼤就起不到保护电线的作⽤，当电线超载断路器依然不会起跳，就会给家庭安全带来隐患。

1.5平⽅线配C10的开关2.5平⽅线配C16或20的开关4平⽅线配C25的开关6平⽅线配C32的开关附上家庭使⽤铜线载流量与所带负载功率选择表对于⽤于负荷为电动机的空⽓开关，应选择D型特性，以避开电动机起动是5-8倍的⾼起动电流。

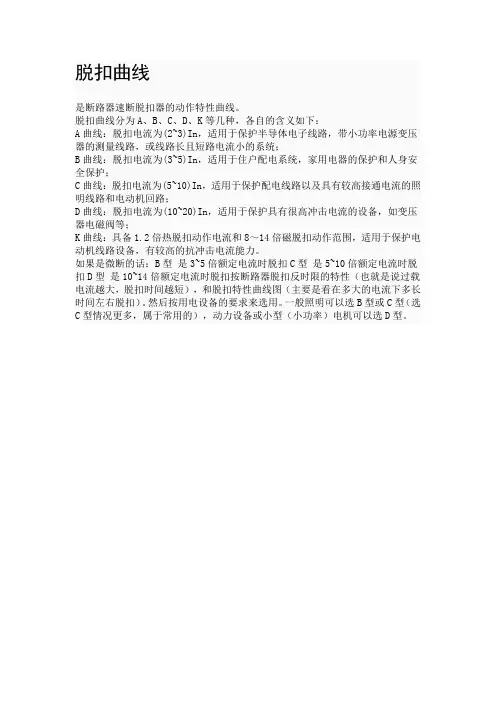

脱扣曲线
是断路器速断脱扣器的动作特性曲线。

脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：
A曲线：脱扣电流为(2~3)In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；
B曲线：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；
C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；
D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；
K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

如果是微断的话：B型是3~5倍额定电流时脱扣C型是5~10倍额定电流时脱扣D型是10~14倍额定电流时脱扣按断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣）。

然后按用电设备的要求来选用。

一般照明可以选B型或C型（选C型情况更多，属于常用的），动力设备或小型（小功率）电机可以选D型。

微型断路器的A、B、C、D型原来是这样选择微型断路器的A、B、C、D型原来是这样选择的原创：红豆杉电圈360 8月23日断路器通用的脱扣特性有A、B、C、D四种。

那么我们该如何选择呢？D型断路器：10-20倍额定电流，主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如电动机等。

C型断路器：5-10倍额定电流，需在0.1秒内脱扣，该特性的断路器最为常用，常用于保护配电线路以及具有较高接通电流的照明线路。

B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全，目前使用较少。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受一定的持续时间开关不跳闸，它的特性就是避开冲击电流。

低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。

过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。

过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。

电磁式过电流脱扣器同样的有固定和可调两种。

而电子式过电流脱扣器一般都是可调的。

断路器的分断能力指的就是能够承受最大的短路电流，所以旋转断路器的分断能力必须大于其保护设备的短路电流。

过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性强。

瞬时型：0.02S，用于短路保护；短延时型：0.1-0.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W 热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。

目前,在我们日常生活中,小开关(微型断路器)的使用是最频繁的,所以今天来与大家分享一下微型断路器的脱扣特性.国际上通用的脱扣特性(曲线)有:A、B、C、D脱扣特性。

A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电.
另外，还有ＡＢＢ公司获取专利的Ｋ特性，它主要是用于额定电流４０Ａ以下的电动机系统．
注：所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸．特性就是如何避开冲击电流。

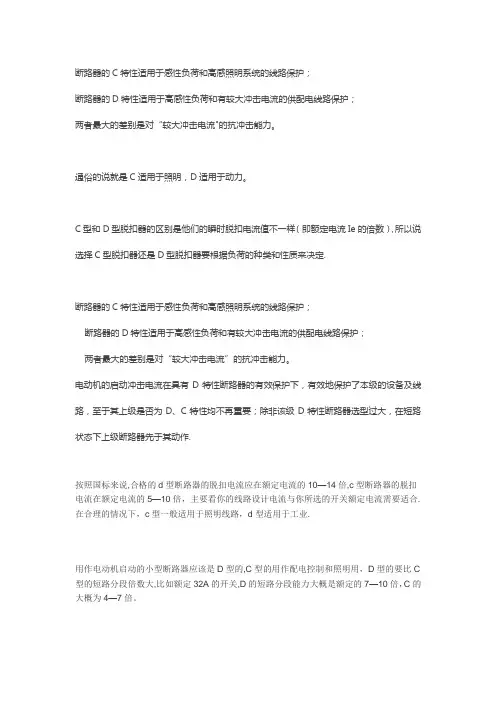

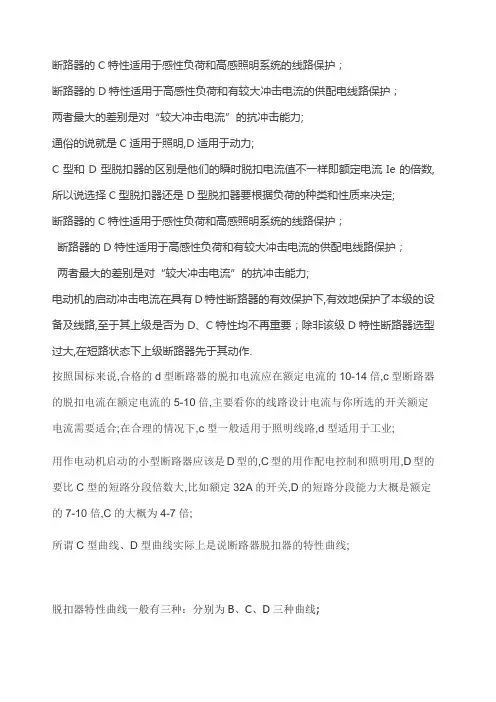

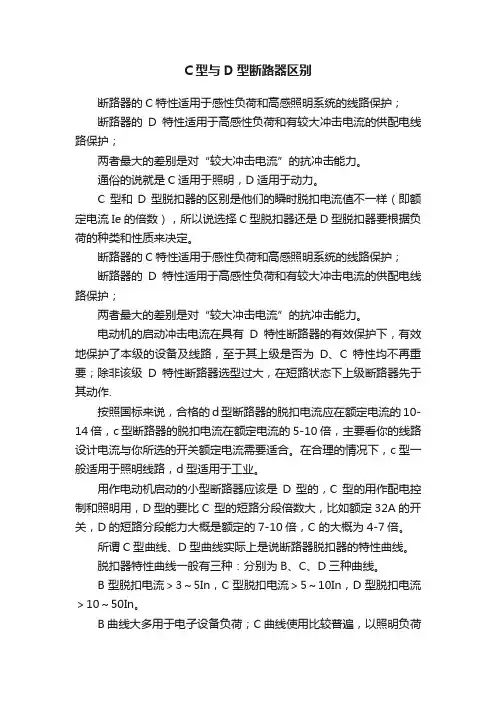

C型与D型断路器区别断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。

通俗的说就是C适用于照明，D适用于动力。

C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样（即额定电流Ie的倍数），所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定。

断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。

电动机的启动冲击电流在具有D特性断路器的有效保护下，有效地保护了本级的设备及线路，至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大，在短路状态下上级断路器先于其动作.按照国标来说，合格的d型断路器的脱扣电流应在额定电流的10-14倍，c型断路器的脱扣电流在额定电流的5-10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合。

在合理的情况下，c型一般适用于照明线路，d型适用于工业。

用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C 型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C 的大概为4-7倍。

所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线。

脱扣器特性曲线一般有三种：分别为B、C、D三种曲线。

B型脱扣电流＞3～5In，C型脱扣电流＞5～10In，D型脱扣电流＞10～50In。

B曲线大多用于电子设备负荷；C曲线使用比较普遍，以照明负荷为主；D曲线几乎都用在动力负荷。

配电保护和动力保护应对冲击电流的能力不同。

请参考C曲线和D曲线，说通俗一点就是所带负载是重载，例如水泵，起动电流会很大，配电保护可能会跳闸，而动力保护一般不会，至于能承受的冲击电流是额定电流的几倍，各家元件厂不太一样，配电大概是8倍左右，动力14倍左右吧。

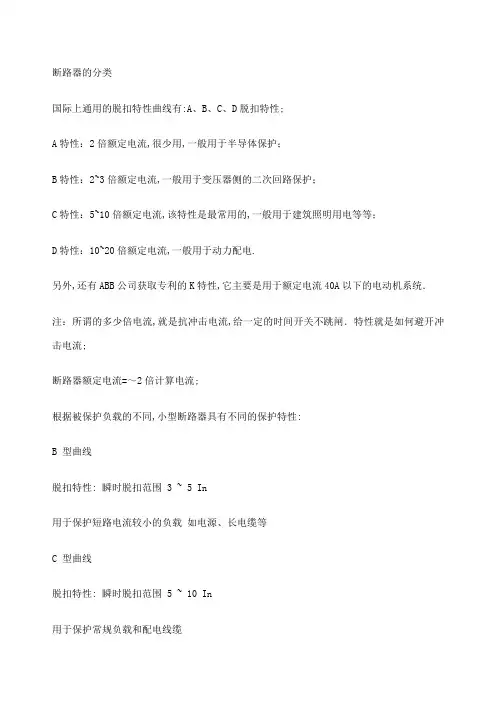

断路器的分类国际上通用的脱扣特性曲线有:A、B、C、D脱扣特性;A特性：2倍额定电流,很少用,一般用于半导体保护；B特性：2~3倍额定电流,一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流,该特性是最常用的,一般用于建筑照明用电等等；D特性：10~20倍额定电流,一般用于动力配电.另外,还有ABB公司获取专利的K特性,它主要是用于额定电流40A以下的电动机系统．注：所谓的多少倍电流,就是抗冲击电流,给一定的时间开关不跳闸．特性就是如何避开冲击电流;断路器额定电流=～2倍计算电流;根据被保护负载的不同,小型断路器具有不同的保护特性:B 型曲线脱扣特性: 瞬时脱扣范围 3 ~ 5 In用于保护短路电流较小的负载如电源、长电缆等C 型曲线脱扣特性: 瞬时脱扣范围 5 ~ 10 In用于保护常规负载和配电线缆D 型曲线脱扣特性: 瞬时脱扣范围 10 ~ 14 In用于保护起动电流大的冲击性负载如电动机,变压器等低压断路器的脱扣器选型断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等;过电流脱扣器还可分为过载脱扣器和短路电磁脱扣器,并有长延时、短延时、瞬时之分;过电流脱扣器最为常用; 过电流脱扣器其动作电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆;电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的;断路器的分断能力指的就是能够承受的最大短路电流;所选断路器的的分断能力必须大于其保护设备的短路电流,过电流脱扣器按安装方式又可分为固定安装式或模块化安装式;固定安装式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不可调节,如DZ20型；而模块化安装式脱扣作为断路器的一个安装模块,可随时调换,灵活性很强;长延时型：小于10S,用作过载保护；短延时型:～,用作短路、过载保护；瞬时型：,用作短路保护;长延时型脱扣器的整定电流≥倍计算电流；瞬时型脱扣器的整定电流≥倍尖峰电流计算电流;而且选型时,要注意,上一级的脱扣整定电流≥倍下一级脱扣整定电流;脱扣整定电流产品彩页上有标具有过载长延时、短路短延时和短路瞬动三段保护功能的断路器,能实现选择性保护,大多数主干线包括变压器的出线端都采用它作主保护开关;不具备短路短延时功能的断路器仅有过载长延时和短路瞬动二段保护,不能作选择性保护,它们只能使用于支路;低压断路器的额定极限短路分断能力和额定运行短路分断能力的区别额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次,至于以后是否能正常接通及分断,断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断;无论是哪种断路器,虽然都具备Icu和Ics这两个重要的技术指标;但是,作为支线上使用的断路器,可以仅满足额定极限短路分断能力即可;现在出现的较普遍的偏颇是宁取大,不取正合适,认为取大保险;但取得过大,会造成不必要的浪费同类型断路器,其H型—高分断型,比S型—普通型的价格要贵倍～倍;因此支线上的断路器没有必要一味追求它的运行短路分断能力指标;而对于干线上使用的断路器,不仅要满足额定极限短路分断能力的要求,同时也应该满足额定运行短路分断能力的要求,如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否,将会给用户带来不安全的隐患;断路器的工作额定电流与脱扣器额定电流有什么区别断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流;对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流;脱扣器额定电流1n,指脱扣器能长期通过的最大电流;长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其1r=In,可调式脱扣器其Ir为脱扣器额定电流1n的倍数,如1r=～1×1n; 短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调,如Im=2～10×Ir;对不可调式可在其中选择一适当的整定值;瞬时电磁脱扣器动作电流额定值Im′,为脱扣器额定电流In的倍数,倍数固定或可调,如Im′=～11×In;对不可调式可在其中选择一适当的整定值;。

你这个要先说明一下脱扣曲线的意义！
断路器的脱扣曲线一般分为A、B、C、D、K等几种！
A：脱扣电流为(2~3)In，适用于保护半导体电子线路，线路长且短路电流小的系统；
B：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；C：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路；
D：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；
K：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

一般使用中C曲线和D曲线用的比较多！C曲线一般用于民用的照明等电路，而D曲线用于保护启动时有高冲击电流的设备，如马达等！所以要看你用在什么地方了！！
漏电开关上额定剩余动作电流100MA是什么意思？
m应该小写，不能大写。

是指当剩余电流（俗称漏电电流）达到100mA时，断路器动作（此时断路器应为非延时状态，如果在延时状态，则需剩余电流持续相应的时间断路器才动作）。

而额定剩余不动作电流50mA是指当剩余电流小于等于50mA时，断路器不动作。

（任何系统的剩余电流都不可能为零，故设此参数以防误动作）。

断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力;通俗的说就是C适用于照明,D适用于动力;C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样即额定电流Ie的倍数,所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定;断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力;电动机的启动冲击电流在具有D特性断路器的有效保护下,有效地保护了本级的设备及线路,至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大,在短路状态下上级断路器先于其动作.按照国标来说,合格的d型断路器的脱扣电流应在额定电流的10-14倍,c型断路器的脱扣电流在额定电流的5-10倍,主要看你的线路设计电流与你所选的开关额定电流需要适合;在合理的情况下,c型一般适用于照明线路,d型适用于工业;用作电动机启动的小型断路器应该是D型的,C型的用作配电控制和照明用,D型的要比C型的短路分段倍数大,比如额定32A的开关,D的短路分段能力大概是额定的7-10倍,C的大概为4-7倍;所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线;脱扣器特性曲线一般有三种：分别为B、C、D三种曲线;B型脱扣电流＞3～5In,C型脱扣电流＞5～10In,D型脱扣电流＞10～50In;B曲线大多用于电子设备负荷；C曲线使用比较普遍,以照明负荷为主；D曲线几乎都用在动力负荷;配电保护和动力保护应对的能力不同;请参考和D曲线,说通俗一点就是所带负载是重载,例如水泵,起动电流会很大,配电保护可能会跳闸,而动力保护一般不会,至于能承受的是的几倍,各家元件厂不太一样,配电大概是8倍左右,动力14倍左右吧;并不是说柜子是用于动力的,在配电成套厂一般泛指落地柜,相对于挂墙的非而言;由于早些年动力用的大多数是落地柜,因此逐渐演变成把落地柜和等同起来了,现在市场上对于三箱类的产品叫法比较混乱,据我所知光“非标”的概念在配电领域就有4种不同的理解;因此建议你不要太纠结叫法,比如叫张三你可以叫“张三”“小张”“小三”什么的都可以啊,没那么严谨的,老的叫法叫、电箱等等的也有;总电源的大小、极数、类型应该由你的而定,一般630A以上用,以下用塑壳,电流小于63A的可以考虑,对脱扣要求高也可以选塑壳;配电保护是配电系统用于防止分线路故障引起事故的保护；动力保护是防止设备故障扩大或漏电引起事故而设的保护;配电柜的供电范围较动力柜大;控制多个电动机和加热器的柜可用配电柜,经接触器向电机和加热器供电的柜可用动力柜;。

断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流"的抗冲击能力。

通俗的说就是C适用于照明，D适用于动力。

C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样（即额定电流Ie的倍数），所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定.断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。

电动机的启动冲击电流在具有D特性断路器的有效保护下，有效地保护了本级的设备及线路，至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大，在短路状态下上级断路器先于其动作.按照国标来说,合格的d型断路器的脱扣电流应在额定电流的10—14倍,c型断路器的脱扣电流在额定电流的5—10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合.在合理的情况下，c型一般适用于照明线路，d型适用于工业.用作电动机启动的小型断路器应该是D型的,C型的用作配电控制和照明用，D型的要比C 型的短路分段倍数大,比如额定32A的开关,D的短路分段能力大概是额定的7—10倍，C的大概为4—7倍。

所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线。

脱扣器特性曲线一般有三种：分别为B、C、D三种曲线。

B型脱扣电流＞3～5In，C型脱扣电流＞5～10In，D型脱扣电流＞10～50In。

B曲线大多用于电子设备负荷；C曲线使用比较普遍，以照明负荷为主;D曲线几乎都用在动力负荷.配电保护和动力保护应对冲击电流的能力不同.请参考C曲线和D曲线，说通俗一点就是所带负载是重载，例如水泵，起动电流会很大，配电保护可能会跳闸，而动力保护一般不会，至于能承受的冲击电流是额定电流的几倍,各家元件厂不太一样,配电大概是8倍左右，动力14倍左右吧。

问题：西门子小型断路器脱扣特性A/B/C/D有何区别？
Question: What’s the difference of MCB trip characteristic A/B/C/D?
关键字：MCB, 脱扣特性
Keyword: MCB, Trip characteristic
解答：针对西门子小型断路器，共有四种磁脱扣曲线类型的断路器：脱扣曲线A/B/C/D。

A型脱扣曲线：磁脱扣电流为(2~3)In,适用于保护半导体电
子线路，带小功率电源变压器的测量回路或线路长且短路电
流小的系统；
B型脱扣曲线：磁脱扣电流为(3~5)In，适用于保护住户配电
系统，家用电器的保护和人身安全保护。

C型脱扣曲线：磁脱扣电流为(5~10)In，适用于保护配电线
路以及具有较高接通电流的照明线路。

D型脱扣曲线：磁脱扣电流为(10~20)In，适用于保护具有很
高冲击电流的设备，如变压器电磁阀等。

磁脱扣曲线(也称瞬动脱扣曲线)针对不同磁脱扣曲线类型的
断路器，磁脱扣电流(也称瞬动脱扣电流)是不一样的。

但是以上四种类型断路器的热脱扣（反时限）特性是一样
的。

下图是西门子小型断路器脱扣特性曲线图：。

微型断路器，简称微断，已经诞生超过一个世纪，代代更迭。

如今发展成为下图类的外观。

按直流交流两种电流系统使用，可分为直流型微型断路器和交流型微型断路器，直流断路器较交流型使用了更复杂的灭弧和限流系统。

微型断路器基本结构包含外壳、进出线接线点、主触点、电磁线圈、双金属片热元件、灭弧室、分合闸机构、分合闸状态指示、安装机构等。

今天给大家分享微型断路器的A型/B型/C 型/D型选用▶断路器一般有四种跳闸特性，即A、B、C、D：A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。

适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。

开关在一定时间内不跳闸。

其特点是避免冲击电流。

低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。

过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。

过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。

有两种电磁过电流释放方式：固定式和可调式。

电子过电流释放通常是可调的。

断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。

固定装置是断路器和断路器出厂时加工成一个整体。

产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。

瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。

脱口曲线：是断路器速断脱扣器的动作特性曲线。

脱扣曲线分为A、B、C、D、K等几种,各自的含义如下：A曲线：脱扣电流为（2～3)In；B曲线：脱扣电流为(3~5）In;C曲线：脱扣电流为(5~10）In，适用于保护配电线路以及具有较高接通电流的照明线路;D曲线：脱扣电流为(10~20）In,适用于保护具有很高冲击电流的设备,如变压器电磁阀等；K曲线：具备1。

2倍热脱扣动作电流和8~14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

如果是微断的话:B型是3～5倍额定电流时脱扣,C型是5~10倍额定电流时脱扣，D型是10~14倍额定电流时脱扣.按断路器脱扣反时限的特性(也就是说过载电流越大，脱扣时间越短）和脱扣特性曲线图(主要是看在多大的电流下多长时间左右脱扣），然后按用电设备的要求来选用，一般照明可以选B型或C型(选C型情况更多，属于常用的），动力设备或小型（小功率)电机可以选D型。

脱扣电流:63A指的是塑壳断路器的额定电流，也就是说你所保护的线路正常时通过的电流不应该大于该值。

脱扣电流时指当出现故障时如过载或短路时，是断路器动作的电流。

5—10In指的是额定电流的5到10倍。

因为根据电路中故障的种类不同(如过载、短路、相间短路等）在过载时并不是一定要立刻脱扣,而是根据其热效应来确定的，即当热容量达到一定值时才会脱扣.而短路则要求在较短的时间内脱扣.分段能力则表明该断路器能够正常动作的最大故障电流。

分断能力分断能力是指断路器开关的一种特殊功能。

目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素)，与其额定电流无必然联系。

目录1电器开关的分断能力2人的分断能力电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分）,假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路,而不发生触头熔接、爆炸等异常状况。

断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。

断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。

脱扣曲线即脱扣器的动作特性曲线。

本文对断路器的脱扣曲线做简单分析，希望能够对工程师有所帮助。

脱扣曲线的分类脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：（1）A曲线脱扣电流为(2~3)In，适用于保护半导体电子线路。

（2）B曲线脱扣电流为(3~5)In，适用于家电用电等住户配电系统。

（3）C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。

（4）D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

（5）K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力施耐德IC65系列微断的脱扣曲线分析上图是施耐德IC65系列63A以下的C型脱扣曲线。

横坐标是负载电流I与额定电流In的比值即额定电流的倍数。

它从1倍开始，每一格加一倍往上递增。

纵坐标是时间t，单位秒。

时间从0.001S开始每递增10倍时间为一个大格，一个大格分10个小格。

从图中可以看出，两条曲线将整个区域分成脱扣区域、延时脱扣区域和不脱扣区域三个部分。

处在上方的曲线是脱扣曲线，表示时间t在进入这条曲线的上方（脱扣区域）时，断路器必然脱扣跳闸。

由脱扣起始曲线与脱扣曲线围成的区域为延时脱扣区域，在该区域的时间段内，断路器处于即将要跳闸的状态，即脱扣器的热元件进入升温状态，热平衡被打破，随着时间t的增加，热元件发热量超过脱扣器的脱扣点（进入脱扣区域），断路器就脱扣了。

例如：在2倍In时，断路器前10S是不会脱扣的，在10S以后时脱扣器温度不断升高累积到100S时断路器进入脱扣区域，断路器跳闸。

从上图中可以看出施耐德IC65系列的脱扣特性有以下几点：（1）断路器最快脱扣时间是0.01S。

开关脱扣曲线
开关脱扣曲线是断路器速断脱扣器的动作特性曲线。

根据不同的脱扣电流，可以分为A、B、C、D、K等几种曲线。

1. A曲线：脱扣电流为(2~3)倍额定电流，适用于保护半导体电子线路。

2. B曲线：脱扣电流为(3~5)倍额定电流，适用于家电用电等住户配电系统。

3. C曲线：脱扣电流为(5~10)倍额定电流，适用于保护配电线路以及具有较高接通电流的照明线路。

4. D曲线：脱扣电流为(10~20)倍额定电流，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

5. K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
