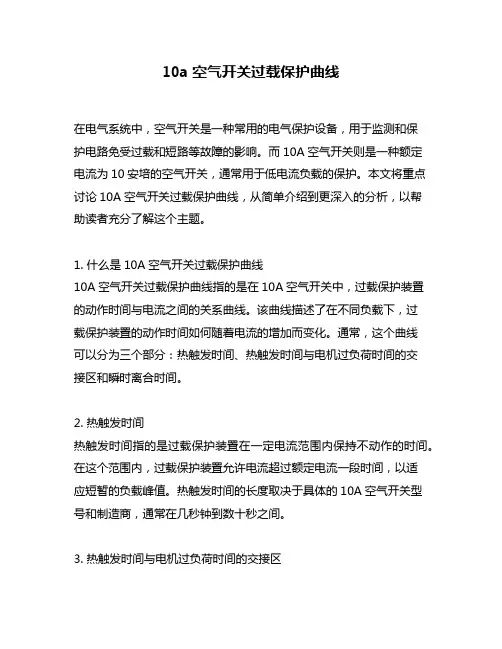

10a空气开关过载保护曲线在电气系统中，空气开关是一种常用的电气保护设备，用于监测和保护电路免受过载和短路等故障的影响。

而10A空气开关则是一种额定电流为10安培的空气开关，通常用于低电流负载的保护。

本文将重点讨论10A空气开关过载保护曲线，从简单介绍到更深入的分析，以帮助读者充分了解这个主题。

1. 什么是10A空气开关过载保护曲线10A空气开关过载保护曲线指的是在10A空气开关中，过载保护装置的动作时间与电流之间的关系曲线。

该曲线描述了在不同负载下，过载保护装置的动作时间如何随着电流的增加而变化。

通常，这个曲线可以分为三个部分：热触发时间、热触发时间与电机过负荷时间的交接区和瞬时离合时间。

2. 热触发时间热触发时间指的是过载保护装置在一定电流范围内保持不动作的时间。

在这个范围内，过载保护装置允许电流超过额定电流一段时间，以适应短暂的负载峰值。

热触发时间的长度取决于具体的10A空气开关型号和制造商，通常在几秒钟到数十秒之间。

3. 热触发时间与电机过负荷时间的交接区当电流超过热触发时间对应的数值后，过载保护装置将进入热触发时间与电机过负荷时间的交接区。

在这个区域内，过载保护装置开始更加敏感地监测电流，并在电流超过一定阈值时迅速动作。

这个阈值通常被称为过负荷时间电流。

在交接区域内，过载保护时间逐渐减小，直到电流超过过负荷时间电流时，过载保护装置的动作时间将接近0。

4. 瞬时离合时间在电流超过过负荷时间电流后的一瞬间，过负荷保护装置会立即动作，切断电路以保护负载和电气设备。

这个动作时间极短，通常在几毫秒或更短的时间内完成。

瞬时离合时间的长度取决于具体的10A空气开关型号和制造商。

5. 个人观点和理解对于10A空气开关过载保护曲线这个主题，我认为深入了解其背后的原理和工作机制对于电气工程师和相关从业人员来说非常重要。

通过了解和理解过载保护装置的动作时间与电流之间的关系，我们可以更好地选择和应用合适的10A空气开关，以确保电气系统的安全和可靠性。

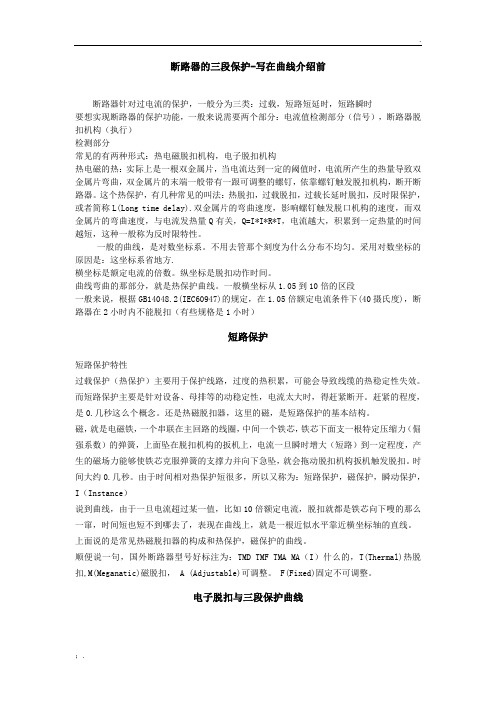

断路器的三段保护-写在曲线介绍前断路器针对过电流的保护，一般分为三类：过载，短路短延时，短路瞬时要想实现断路器的保护功能，一般来说需要两个部分：电流值检测部分（信号），断路器脱扣机构（执行）检测部分常见的有两种形式：热电磁脱扣机构，电子脱扣机构热电磁的热：实际上是一根双金属片，当电流达到一定的阈值时，电流所产生的热量导致双金属片弯曲，双金属片的末端一般带有一跟可调整的螺钉，依靠螺钉触发脱扣机构，断开断路器。

这个热保护，有几种常见的叫法：热脱扣，过载脱扣，过载长延时脱扣，反时限保护，或者简称L(Long time delay).双金属片的弯曲速度，影响螺钉触发脱口机构的速度，而双金属片的弯曲速度，与电流发热量Q有关，Q=I*I*R*T，电流越大，积累到一定热量的时间越短，这种一般称为反时限特性。

一般的曲线，是对数坐标系。

不用去管那个刻度为什么分布不均匀。

采用对数坐标的原因是：这坐标系省地方.横坐标是额定电流的倍数。

纵坐标是脱扣动作时间。

曲线弯曲的那部分，就是热保护曲线。

一般横坐标从1.05到10倍的区段一般来说，根据GB14048.2(IEC60947)的规定，在1.05倍额定电流条件下(40摄氏度)，断路器在2小时内不能脱扣（有些规格是1小时）短路保护短路保护特性过载保护（热保护）主要用于保护线路，过度的热积累，可能会导致线缆的热稳定性失效。

而短路保护主要是针对设备、母排等的动稳定性，电流太大时，得赶紧断开。

赶紧的程度，是0.几秒这么个概念。

还是热磁脱扣器，这里的磁，是短路保护的基本结构。

磁，就是电磁铁，一个串联在主回路的线圈，中间一个铁芯，铁芯下面支一根特定压缩力（倔强系数）的弹簧，上面坠在脱扣机构的扳机上，电流一旦瞬时增大（短路）到一定程度，产生的磁场力能够使铁芯克服弹簧的支撑力并向下急坠，就会拖动脱扣机构扳机触发脱扣。

时间大约0.几秒。

由于时间相对热保护短很多，所以又称为：短路保护，磁保护，瞬动保护，I（Instance）说到曲线，由于一旦电流超过某一值，比如10倍额定电流，脱扣就都是铁芯向下嗖的那么一窜，时间短也短不到哪去了，表现在曲线上，就是一根近似水平靠近横坐标轴的直线。

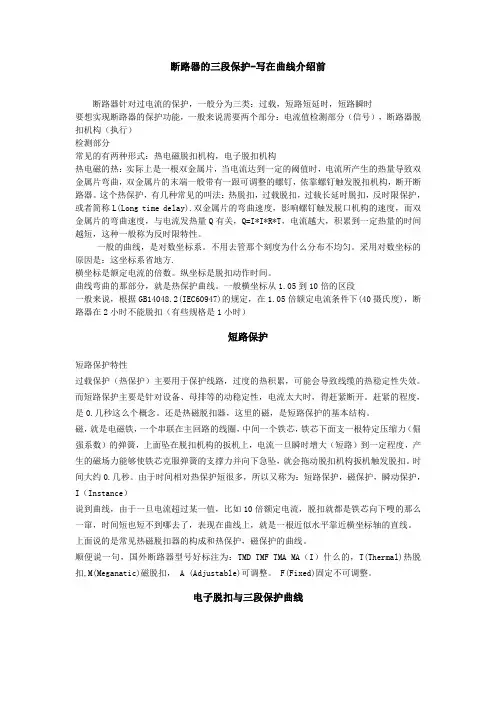

断路器的三段保护-写在曲线介绍前断路器针对过电流的保护，一般分为三类：过载，短路短延时，短路瞬时要想实现断路器的保护功能，一般来说需要两个部分：电流值检测部分（信号），断路器脱扣机构（执行）检测部分常见的有两种形式：热电磁脱扣机构，电子脱扣机构热电磁的热：实际上是一根双金属片，当电流达到一定的阈值时，电流所产生的热量导致双金属片弯曲，双金属片的末端一般带有一跟可调整的螺钉，依靠螺钉触发脱扣机构，断开断路器。

这个热保护，有几种常见的叫法：热脱扣，过载脱扣，过载长延时脱扣，反时限保护，或者简称L(Long time delay).双金属片的弯曲速度，影响螺钉触发脱口机构的速度，而双金属片的弯曲速度，与电流发热量Q有关，Q=I*I*R*T，电流越大，积累到一定热量的时间越短，这种一般称为反时限特性。

一般的曲线，是对数坐标系。

不用去管那个刻度为什么分布不均匀。

采用对数坐标的原因是：这坐标系省地方.横坐标是额定电流的倍数。

纵坐标是脱扣动作时间。

曲线弯曲的那部分，就是热保护曲线。

一般横坐标从1.05到10倍的区段一般来说，根据GB14048.2(IEC60947)的规定，在1.05倍额定电流条件下(40摄氏度)，断路器在2小时内不能脱扣（有些规格是1小时）短路保护短路保护特性过载保护（热保护）主要用于保护线路，过度的热积累，可能会导致线缆的热稳定性失效。

而短路保护主要是针对设备、母排等的动稳定性，电流太大时，得赶紧断开。

赶紧的程度，是0.几秒这么个概念。

还是热磁脱扣器，这里的磁，是短路保护的基本结构。

磁，就是电磁铁，一个串联在主回路的线圈，中间一个铁芯，铁芯下面支一根特定压缩力（倔强系数）的弹簧，上面坠在脱扣机构的扳机上，电流一旦瞬时增大（短路）到一定程度，产生的磁场力能够使铁芯克服弹簧的支撑力并向下急坠，就会拖动脱扣机构扳机触发脱扣。

时间大约0.几秒。

由于时间相对热保护短很多，所以又称为：短路保护，磁保护，瞬动保护，I（Instance）说到曲线，由于一旦电流超过某一值，比如10倍额定电流，脱扣就都是铁芯向下嗖的那么一窜，时间短也短不到哪去了，表现在曲线上，就是一根近似水平靠近横坐标轴的直线。

问题：西门子小型断路器脱扣特性A/B/C/D有何区别？
Question: What’s the difference of MCB trip characteristic A/B/C/D?
关键字：MCB, 脱扣特性
Keyword: MCB, Trip characteristic
解答：针对西门子小型断路器，共有四种磁脱扣曲线类型的断路器：脱扣曲线A/B/C/D。

A型脱扣曲线：磁脱扣电流为(2~3)In,适用于保护半导体电
子线路，带小功率电源变压器的测量回路或线路长且短路电
流小的系统；
B型脱扣曲线：磁脱扣电流为(3~5)In，适用于保护住户配电
系统，家用电器的保护和人身安全保护。

C型脱扣曲线：磁脱扣电流为(5~10)In，适用于保护配电线
路以及具有较高接通电流的照明线路。

D型脱扣曲线：磁脱扣电流为(10~20)In，适用于保护具有很
高冲击电流的设备，如变压器电磁阀等。

磁脱扣曲线(也称瞬动脱扣曲线)针对不同磁脱扣曲线类型的
断路器，磁脱扣电流(也称瞬动脱扣电流)是不一样的。

但是以上四种类型断路器的热脱扣（反时限）特性是一样
的。

下图是西门子小型断路器脱扣特性曲线图：。

44线路保护产品产品概述微型断路器 - S200 , S200M , S200P , S200U , S200UP微型断路器微型断路器 - S200 , S200M , S200P , S200U , S200UP技术数据一览表1/2微型断路器S200/F200/3微型断路器S200/F20011/4脱扣特性及曲线图微型断路器 - S200 , S200M , S200P , S200U , S200UP微型断路器S200/F200微型断路器 - S200订货资料微型断路器微型断路器 - S200M 订货资料微型断路器微型断路器 - S200P订货资料微型断路器 - S200U, S200UP 订货资料微型断路器S200S200 (带底部安装辅助触头)微型断路器 - S200, S200M, S200P外形尺寸图（mm )1/9S200/F2001/10微型断路器 - S200U, S200UP外形尺寸图（mm )S200 U微型断路器S200 UPS200/F200剩余电流动作保护器- F200产品概述1/23/4剩余电流动作保护器- F200技术数据一览表2/2S200/F2002/3 S200/F200剩余电流动作保护器 - F200订货资料1/23/4剩余电流动作保护器　- F200 S订货资料1/23/4订货资料剩余电流动作保护器 - F200 AP-R1/23/42C S C 400197F 0201外形尺寸图（mm )剩余电流动作保护器　- F2002/7F200S200/F2003/1S200 和 F200 辅件及附件产品概述!S2C - OVP1 / OVP2䇤䇻チ㋹㼁⮈䁚 ⭒㼁⮈䁚⫐⭞㵲㋼䷱䐖 ⺞⮈䁚㵲㋼㡘㋪㬚 S200 㸃㾮ⰰ㔘㡘㵲㋼ 㬫䇤䇻 S200 㦌㻖㑱㸃㾮ⰰ㔘㡘3辅件及附件2C S C 400324F 0201S 2C-H6R S 2C-H6RU2C S C 400024F 0201分励脱扣器2C S C 400013F 02012C S C 400573F 0201机械联动装置电动操作装置2C S C 400248F 0201自动重合装置2C S C 400247F 02012C S C 400155F 02012C S C 400465F 0201信号／辅助组合触头S 2C - DH2C S C 400064F 0201S200/F2003/2装配图S200、S200M 、S200P 和 F200 辅件及附件S / HS / H (H)HH - BF ST ST - L UR BPMOD - S*信号 / 辅助触头信号 / 辅助触头辅助触头（底部安装，1 极 1 分励脱扣器分励脱扣器（安装在 MCB 欠电压脱扣器机械联动装置电动操作装置S / H S / H (H)H ST - F URMOD - F ARS200F2003辅件及附件信号 / 辅助触头信号 / 辅助触头分励脱扣器欠电压脱扣器电动操作装置自动重合装置S200/F200S200、S200M 、S200P 和 F200 辅件及附件技术数据一览表3/33辅件及附件S200/F2003/4S200、S200M 、S200P 和 F200 辅件及附件技术数据一览表3辅件及附件S200/F200技术数据一览表S200 U 和 S200 UP辅件及附件3辅件及附件3/5S200/F200S200 和 F200 辅件及附件选配表3/63辅件及附件S200/F200S200 和 F200 辅件及附件外形尺寸图（mm )分励脱扣器 / 欠电压脱扣器辅助触头 /信号辅助触头辅助触头（安装在S200底部 - S2C - H10 / H01)分励脱扣器欠压脱扣器分励脱扣器3/73辅件及附件S200/F200S200 和 F200 辅件及附件外形尺寸图（mm )机械联动装置 - S 2C - BP电动操作装置 - S 2C - CM自动重合装置 - F 2C - ARI , F 2C - ARI303/83辅件及附件S200/F200ԛ৙ABBگუۉഗᆶ၌ࠅິ10017617(010) 5808 5000(010) 5808 5288 ABB STOTZ-KONTAKT GmbHPostfach 10 16 80D-690006 HeidelbergTel: (062 21) 701-0Fax: (062 21) 701-610www. abb. delstotz-kontaktABB SACE S.p.AL. V. BreakersVia Baioni, 3524123 Bergamo, ltalyTel: +39 035. 395. 111Fax: +39 035. 395. 306-4331SXF46C228-29SH-JingSu5。

空气开关脱扣曲线（原创版）目录1.空气开关脱扣曲线的定义2.空气开关脱扣曲线的作用3.空气开关脱扣曲线的分类4.空气开关脱扣曲线的测试方法5.空气开关脱扣曲线的应用领域正文空气开关脱扣曲线，又称为断路器脱扣曲线，是指在特定条件下，断路器在分断电路时，电流与电压之间的关系曲线。

空气开关作为一种重要的电气保护设备，其脱扣曲线对于电气系统的安全运行具有至关重要的作用。

一、空气开关脱扣曲线的定义空气开关脱扣曲线是在特定的电压、电流和功率因数下，记录断路器分断电路时，电流与电压之间的关系曲线。

这条曲线可以清晰地反映出断路器在不同电压和电流条件下的分断能力。

二、空气开关脱扣曲线的作用空气开关脱扣曲线的主要作用有以下几点：1.保证电气系统的安全运行：通过脱扣曲线，可以确保空气开关在电路出现故障时，能够迅速、准确地分断电路，防止电气设备受到过载、短路等故障的损害。

2.选择合适的空气开关：根据电路的特性和工作条件，可以通过分析脱扣曲线，选择适合的空气开关，以保证电气系统的正常运行。

3.评估空气开关的质量：脱扣曲线可以作为评估空气开关性能优劣的重要依据，有利于提高产品质量和保障电气设备的安全。

三、空气开关脱扣曲线的分类根据不同的应用场景和要求，空气开关脱扣曲线可以分为以下几类：1.标准脱扣曲线：符合国家标准或行业标准的脱扣曲线。

2.专用脱扣曲线：针对特定电气设备或系统设计的脱扣曲线。

3.特殊脱扣曲线：适用于特殊工作环境、特殊性能要求的脱扣曲线。

四、空气开关脱扣曲线的测试方法为了确保空气开关脱扣曲线的准确性和可靠性，需要对其进行严格的测试。

测试方法主要包括以下几步：1.准备工作：检查测试设备和试验回路，确保试验环境的安全和稳定。

2.试验操作：按照试验方案，逐步调整电压、电流和功率因数，记录每个条件下的脱扣曲线。

3.数据处理：对试验数据进行分析和处理，计算脱扣曲线的各项参数。

4.结果评估：根据试验结果，评估空气开关的性能和质量。

空气开关的脱扣曲线空气开关是一种常见的电气保护装置，用于检测电路中的过电流或欠电压，并在必要时自动切断电路以保护电路和设备的安全。

脱扣曲线是描述空气开关在检测到过电流或欠电压时，其触点从闭合状态到断开状态的整个过程的曲线。

下面将详细介绍空气开关的脱扣曲线及其各个阶段。

1.初始状态在空气开关未接通电源时，其触点处于闭合状态，电路处于导通状态。

此时，空气开关的脱扣曲线表现为零点位置。

2.电流范围空气开关的脱扣曲线与电流值有关。

在一定范围内，随着电流的增加，磁力也逐渐增强，从而推动脱扣机构断开触点。

这个范围通常称为“动作电流范围”。

当电流超过此范围时，空气开关将触发脱扣机构，使触点断开。

3.上升曲线在电流刚刚超过动作电流范围时，磁力尚不足以克服弹簧的拉力，因此触点不会立即断开。

随着电流的增加，磁力逐渐增强并开始推动脱扣机构。

这一阶段表现为脱扣曲线的上升曲线。

4.脱扣时刻当电流达到最大值时，磁力与弹簧拉力达到平衡状态。

此时，空气开关处于临界状态，触点即将断开。

如果电流继续增加，磁力将超过弹簧拉力，触点将被迅速断开。

这一时刻称为“脱扣时刻”。

5.下降曲线在触点断开后，电流开始减小。

随着电流的降低，磁力也逐渐减弱。

当电流降低到某一特定值时，磁力将不再足够保持脱扣机构的动作，触点将重新闭合。

此时，空气开关已经完成了切断电路的过程。

此后的阶段表现为脱扣曲线的下降曲线。

6.动作特性空气开关的脱扣曲线具有特定的动作特性。

这些特性包括反时限特性和定时限特性等。

反时限特性是指随着电流的增加，脱扣时间逐渐缩短；而定时限特性则是固定的脱扣时间与电流大小无关。

在实际应用中，根据电路需求选择具有合适动作特性的空气开关。

7.恢复时间空气开关在脱扣后需要经过一段时间才能重新闭合触点。

这一时间称为“恢复时间”。

恢复时间的长短取决于空气开关的设计和制造工艺等因素。

在选择空气开关时，需要考虑恢复时间是否满足电路的需求。

8.使用寿命空气开关的使用寿命是指其在正常工作条件下能够可靠工作的时间。

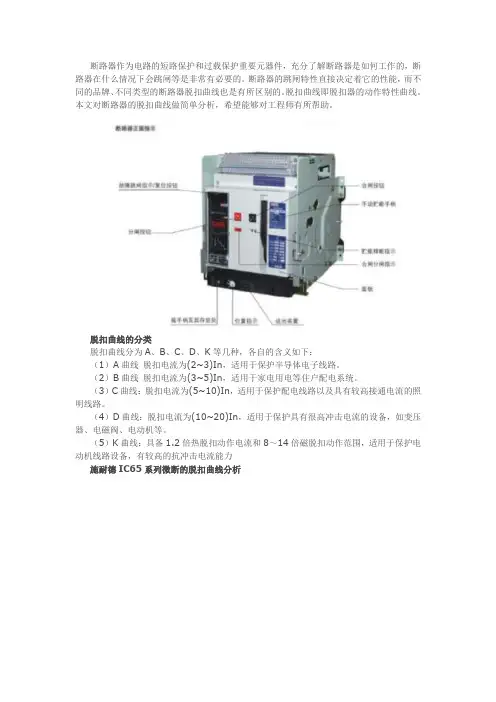

断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。

断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。

脱扣曲线即脱扣器的动作特性曲线。

本文对断路器的脱扣曲线做简单分析，希望能够对工程师有所帮助。

脱扣曲线的分类脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：（1）A曲线脱扣电流为(2~3)In，适用于保护半导体电子线路。

（2）B曲线脱扣电流为(3~5)In，适用于家电用电等住户配电系统。

（3）C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。

（4）D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

（5）K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力施耐德IC65系列微断的脱扣曲线分析上图是施耐德IC65系列63A以下的C型脱扣曲线。

横坐标是负载电流I与额定电流In的比值即额定电流的倍数。

它从1倍开始，每一格加一倍往上递增。

纵坐标是时间t，单位秒。

时间从0.001S开始每递增10倍时间为一个大格，一个大格分10个小格。

从图中可以看出，两条曲线将整个区域分成脱扣区域、延时脱扣区域和不脱扣区域三个部分。

处在上方的曲线是脱扣曲线，表示时间t在进入这条曲线的上方（脱扣区域）时，断路器必然脱扣跳闸。

由脱扣起始曲线与脱扣曲线围成的区域为延时脱扣区域，在该区域的时间段内，断路器处于即将要跳闸的状态，即脱扣器的热元件进入升温状态，热平衡被打破，随着时间t的增加，热元件发热量超过脱扣器的脱扣点（进入脱扣区域），断路器就脱扣了。

例如：在2倍In时，断路器前10S是不会脱扣的，在10S以后时脱扣器温度不断升高累积到100S时断路器进入脱扣区域，断路器跳闸。

从上图中可以看出施耐德IC65系列的脱扣特性有以下几点：（1）断路器最快脱扣时间是0.01S。

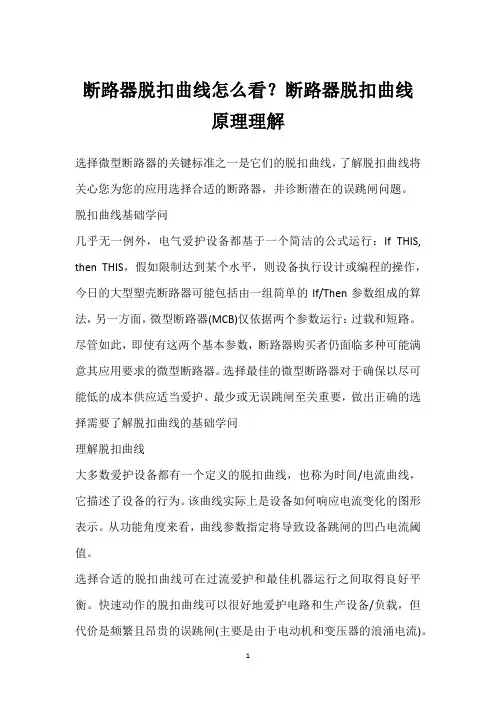

断路器脱扣曲线怎么看？断路器脱扣曲线原理理解选择微型断路器的关键标准之一是它们的脱扣曲线，了解脱扣曲线将关心您为您的应用选择合适的断路器，并诊断潜在的误跳闸问题。

脱扣曲线基础学问几乎无一例外，电气爱护设备都基于一个简洁的公式运行：If THIS, then THIS，假如限制达到某个水平，则设备执行设计或编程的操作，今日的大型塑壳断路器可能包括由一组简单的If/Then参数组成的算法，另一方面，微型断路器(MCB)仅依据两个参数运行：过载和短路。

尽管如此，即使有这两个基本参数，断路器购买者仍面临多种可能满意其应用要求的微型断路器。

选择最佳的微型断路器对于确保以尽可能低的成本供应适当爱护、最少或无误跳闸至关重要，做出正确的选择需要了解脱扣曲线的基础学问理解脱扣曲线大多数爱护设备都有一个定义的脱扣曲线，也称为时间/电流曲线，它描述了设备的行为。

该曲线实际上是设备如何响应电流变化的图形表示。

从功能角度来看，曲线参数指定将导致设备跳闸的凹凸电流阈值。

选择合适的脱扣曲线可在过流爱护和最佳机器运行之间取得良好平衡。

快速动作的脱扣曲线可以很好地爱护电路和生产设备/负载，但代价是频繁且昂贵的误跳闸(主要是由于电动机和变压器的浪涌电流)。

选择具有更高脱扣点或阈值的断路器将更好地保持过程正常运行，但可能会导致电缆/导体和连接负载的温度上升更多。

脱扣曲线由IEC标准60898-1和60947-2定义。

这些曲线实际上代表了微型断路器中两种不同的脱扣功能-热和电磁。

响应过载的部分(图表的顶部)通常由双金属片组成，热脱扣器的响应相对较慢。

除了前面提到的IEC标准外，还符合UL标准的部分在全部脱扣曲线上都相像。

短路部分(底部)依靠于一个电磁线圈或螺线管，假如达到过电流设计限制，该线圈或螺线管就会打开。

断路器的这一部分在几毫秒内响应。

脱扣曲线的这种特性在UL部分没有对应项。

脱扣曲线原点脱扣曲线的概念起源于IEC世界，用于对来自IEC标准的微型断路器(B、C、D、K和Z)进行分类的字母代码，该标准定义了跳闸的下限和上限，但制造商可以敏捷地打算在这些阈值内会导致其产品跳闸的精确规格，脱扣曲线图显示了制造商可以设置其断路器的各个跳闸点的公差带。

断路器的三段保护-写在曲线介绍前断路器针对过电流的保护，一般分为三类：过载，短路短延时，短路瞬时要想实现断路器的保护功能，一般来说需要两个部分：电流值检测部分（信号），断路器脱扣机构（执行）检测部分常见的有两种形式：热电磁脱扣机构，电子脱扣机构热电磁的热：实际上是一根双金属片，当电流达到一定的阈值时，电流所产生的热量导致双金属片弯曲，双金属片的末端一般带有一跟可调整的螺钉，依靠螺钉触发脱扣机构，断开断路器。

这个热保护，有几种常见的叫法：热脱扣，过载脱扣，过载长延时脱扣，反时限保护，或者简称L(Long time delay).双金属片的弯曲速度，影响螺钉触发脱口机构的速度，而双金属片的弯曲速度，与电流发热量Q有关，Q=I*I*R*T，电流越大，积累到一定热量的时间越短，这种一般称为反时限特性。

一般的曲线，是对数坐标系。

不用去管那个刻度为什么分布不均匀。

采用对数坐标的原因是：这坐标系省地方.横坐标是额定电流的倍数。

纵坐标是脱扣动作时间。

曲线弯曲的那部分，就是热保护曲线。

一般横坐标从1.05到10倍的区段一般来说，根据GB14048.2(IEC60947)的规定，在1.05倍额定电流条件下(40摄氏度)，断路器在2小时不能脱扣（有些规格是1小时）短路保护短路保护特性过载保护（热保护）主要用于保护线路，过度的热积累，可能会导致线缆的热稳定性失效。

而短路保护主要是针对设备、母排等的动稳定性，电流太大时，得赶紧断开。

赶紧的程度，是0.几秒这么个概念。

还是热磁脱扣器，这里的磁，是短路保护的基本结构。

磁，就是电磁铁，一个串联在主回路的线圈，中间一个铁芯，铁芯下面支一根特定压缩力（倔强系数）的弹簧，上面坠在脱扣机构的扳机上，电流一旦瞬时增大（短路）到一定程度，产生的磁场力能够使铁芯克服弹簧的支撑力并向下急坠，就会拖动脱扣机构扳机触发脱扣。

时间大约0.几秒。

由于时间相对热保护短很多，所以又称为：短路保护，磁保护，瞬动保护，I（Instance）说到曲线，由于一旦电流超过某一值，比如10倍额定电流，脱扣就都是铁芯向下嗖的那么一窜，时间短也短不到哪去了，表现在曲线上，就是一根近似水平靠近横坐标轴的直线。
