电动机起动时零序保护误动的分析

第3期(总第180期)中国水直总及电气化No.3(TOTAL No.180) 2020年3月China Water Power&Electrification Mar.,2020DOI：10.16617/ki.11-5543/TK.2020.03.12同步电机零序电流保护动作的原因分析及处理张立坚徐铭倩卞春兵(江苏省灌溉总渠管理处，江苏淮安223212)【摘要】南水北调工程淮安四站为标准化管理，对电缆层凌乱的电缆进行整改，整改后机组试机时，出现本机零序保护单元动作，真空断路器跳闸，造成机组启动失败。

文章从保护装置及二次回路、高压电缆、主电动机、零序电流互感器安装等方面进行分析研究，排查故障产生的各项可能原因，找出了原因：零序电流互感器在电缆整改过程中，电缆终端屏蔽层引出线接地方式错误，引起零序保护误动作。

将电缆屏蔽层引出线接线方式改正后，机组重新试机，机组正常运行，零序保护误动作问题顺利解决。

【关键词】零序保护；跳闸；大型泵站中图分类号：TV675文献标识码：B文章编号：1673-241(2020)03-049-03Cause Analysis and Treatmeet of Zero Sequencc Current ProtectionActnonofSynchronoutMotorZHANG Lijian,XU Mingqian$BIAN Chunbing(Jiangsu General Irrigation Canal Management Office$Huaian223212,China)Abstract:Huaian No.4Pumping Station of the South-to-North Wateo Diversion Project undeaoes standardized management.The messy cables in the cable layeo arc rectified.The zero-sequence protection unit action appearo in the machine,and the vacuum circuit baaker is tripped during the unit test atei1the rectification,thereby causing the start-up failure of the unit.The protection device and the secondaa circuit,high voltage cable,main motoo,zero sequence current mutuaeonductoeand oth)easp)ctsae)anaeye)d and studod on th)pap)e,th)eby t ey ong to od)nt oay a epo s ob e caus)s o ath) aaoeue,and aondongoutth)eason:th)cabe temonaeshoedongeay)eead-outwoe)oath)e)eos)qu)nc)cu e)ntmutuae inductor has wang grounding mode during cable actification,thereby causing a zero sequence protection misoperation.Aateth)cabe temonaeshoedongeay)eead-outwoe oscoectd,th)unotose)tstd,th)unotosop)eatd noemaey,and the pablem of zero sequence protection false operation is solved successfully.Key wo O s：zero sequence protection；trip；large pumping station淮安四站工程位于江苏省淮安市淮安区境内里运水的主体骨干工程之一，为I等工程，选用4台立式河与苏北灌溉总渠交汇处，是南水北调东线抽引长江轴流泵机组，单机流量33.4m3/s,设计抽水能力经验交流Experienco Exchange100m3/s,总装机容量10000kW。

10kv零序电流产生原因10kV电机零序电流保护的误动原因分析10kV零序电流产生的原因：1.对称故障：当系统中发生对称故障时，即发生a相、b相、c相同时的故障，会引起系统中的零序电流。

对称故障可以是短路故障或接地故障。

2.非对称故障：当系统中发生非对称故障时，即发生任意两相间的不对称故障，也会引起系统中的零序电流。

非对称故障可以是相间短路故障、接地故障或相间断线故障。

3.三相不平衡负载：在三相供电系统中，如果负载不平衡，即三相负载电流不相等，会引起系统中的零序电流。

4.非线性负载：非线性负载如电弧炉、电子设备等会引起谐波电流产生，而谐波电流会引起系统中的零序电流。

10kV电机零序电流保护的误动原因分析：1.误动定值设置不合理：零序电流保护装置的误动定值设置过低，容易引起误动。

当系统中存在非对称故障时，会产生零序电流，但如果误动定值设置过低，即低于实际零序电流值，就会误判为故障从而产生误动。

2.故障传导：在系统中，零序电流会通过接地线路或相间电容传导，此时如果电容接地点不可靠或电容大小不合适，会导致零序电流误判为故障产生误动。

3.负载谐波电流：如前所述，非线性负载会产生谐波电流，而谐波电流会引起系统中的零序电流。

当谐波电流超过零序电流保护装置的动作定值时，会误判为故障产生误动。

4.电力系统变动：电力系统存在较大变动如电压波动、频率变化等，会引起电机零序电流的波动，如果零序电流保护装置对这些变动非常敏感，也可能产生误动。

总结：为了防止电机零序电流保护的误动，应注意以下几点：1.合理设置零序电流保护装置的动作定值，根据实际情况进行调整，避免过低的误动定值。

2.提高系统的可靠性，确保接地系统的安全可靠，电容的选用合适。

3.对非线性负载进行合理调整和控制，避免谐波电流的产生。

4.选择合适的零序电流保护装置，具有较强的抗干扰能力和适应性。

5.对电力系统进行良好的维护与管理，确保电力系统的稳定性和正常运行。

《零序保护误动跳闸分析》一、事件前运行方式110kv马田i回、马田Ⅱ回并列运行对110kv田头变进行供电，田中线送电保线（对侧开关热备用），110kvⅠ、Ⅱ组母线并列运行；#3主变110kv运行于110kvⅠ母；110kv马田i回、田通i回、南田、田中线运行于110kvⅠ母；110kv马田Ⅱ回、田通Ⅱ回、大田线运行于110kvⅡ母。

田头变一次接线图二、设备情况110kv马田i回、马田Ⅱ回保护装置：型号psl-621d，南京南自；110kv大田线（田头变）保护装置：型号rcs-941a，南京南瑞；xx年8月投运；110kv大田线（大梁子电站）保护装置：型号dpl-11d，南京恒星；xx年3月投运；110kv大田线（咪湖三级电站）保护装置：型号rcs-941a，南京南瑞；xx年9月投运。

三、保护报警信息110kv田头变在xx年5月31日20时42分57秒110kv马田i回见（图2）、马田Ⅱ回见（图1）零序Ⅰ段动作，跳开出线断路器，20时42分57秒大田线保护启动见图3。

对侧迷糊三站距离Ⅰ段动作跳闸故障测距约5km处（见图4）、大梁子电站零序Ⅰ段动作跳闸（见图5）。

图1.马田Ⅱ回动作报告图2.马田Ⅰ回动作报告图3.大田线保护启动报告图4.t大田线保护跳闸信号（咪三站）图4.大田线保护跳闸信号（大梁子电站）四、保护动作分析故障发生后对马田双回线进行了巡线，未发现异常，通过大梁子电站线路侧避雷计数器发现有放电动作一次，随后由大梁子电站零起升压对110kv大田线进行冲电未发现异常；初步判断大田线电站侧跳闸是由于雷击瞬时故障造成（雷雨天气），大田线田头变侧从保护启动波形分析在故障持续时间约为80ms后故障电流消失（马田双回跳闸），故保护未出口，根据相关保护动作信息推测故障点很有可能在大田线上，6月7日，再次停电安排对110kv大田线进行重点区段进行登杆检查，发现#4杆b、c相瓷瓶有闪络放电的痕迹（见下图），于当天更换损伤瓷瓶。

浅谈高压柜零序保护误动的原因摘要：本文介绍了电力系统里高压柜零序保护误动作故障的查找过程，分析电力系统里高压柜零序保护误动作的原因，并进行纠正零序保护误动作的原因。

关键词：零序保护；误动；零序电流互感器一、引言在韶钢的电力系统中，变电站有六座，其中220KV站有两座，110KV站4座，可谓是一个庞大的电网。

如果运行中设备突然出现保护误动作，对整个电网系统轻则影响生活用电烧毁电气设备，重则越级跳闸使整个电网系统瘫痪。

二、概述1、高炉高压室的相邻两面高压柜在运行中突然同时跳闸，一面高压柜出线接的是变压器，继电保护装置显示的是速断保护动作。

另一面高压柜出线接的是高压电动机，继电保护装置显示的是高压零序保护动作，影响生产8小时。

2、炼钢厂4#连铸水处理高压室新增一面水泵高压柜，一开始投入运行零序保护动作，导致高压柜跳闸，无法正常投入使用，影响生产6小时。

3、4#烧结620和618电机柜（正反转）在做继保试验过程中，在620柜做零序保护，618柜零序保护同时动作，经检查发现这两个柜共用一个零序CT。

经过两个多小时处理后投入使用，此次影响生产5小时。

下面是2013～2014年的误动事故次数：从上表可以看出零序保护在众多保护类型中发生误动率是最高的，而每次误动作给生产带来无可估量的损失。

为什么零序误动率这么高，如何消除和降低误动次数是我们急需考虑的问题。

三、原因分析笔者与各位经验丰富的同事对零序保护误动的问题展开了讨论，现场调查。

找出了几个可能引起零序保护误动末端因素并进行了分析：1、微机装置运行年限过长：机箱运行年限过长，会出现整定值漂移造成误动，经过现场调查取证，暂未发现有定值现象，所以这不是引起的要因。

2、微机装置运行环境恶劣：微机装置在恶劣的条件下运行，会加快装置内部电子元器件的老化失灵现象。

经过现场调查取证，装置表面整洁，功能正常，所以这不是引起的要因。

3、微机装置质量问题：我们韶钢电力系统里使用的微机保护装置大部分是美国SEL公司生产，SEL产品在韶钢的应用多年，并未出现过质量上的问题，产品质量是过硬的，所以这也不是引起的要因。

零序保护误动作与引风机跳闸的分析研究摘要：本文介绍了引风机跳闸零序保护误动作故障的查找过程，分析了引风机跳闸零序保护误动作的原因，提出了在变频改造施工恢复及正常运行中预防零序保护误动作的有效措施。

关键词：电缆钢铠；接地线；零序；保护误动作1 引言零序电流互感器是一种利用单相接地故障线路的零序电流值较非故障电路大的特征，用电流互感器取出零序电流信号使继电器动作，实现有选择性跳闸或发出信号。

[1]中性点不接地电网供电的3～6kv高压电机在接地故障电流大于5a时，会烧坏电机铁芯，故在线路始端应装设单相接地保护装置。

[2]文献[3]指出发电厂厂用电动机发生接地故障时，由于电动机动力电缆穿入零序电流互感器接线方式错误，零序过流保护拒动，故障越级到高压厂用变压器分支零序过流保护，保护出口逻辑设置错误，进而有可能造成机组跳闸。

通过研究某电厂2a引风机跳闸零序保护误动作故障的查找处理经过，分析了零序保护误动作的原因，提出了在变频改造施工恢复及正常运行中预防零序保护误动作的相关措施。

2 情况经过2012年2月14日20：57，某电厂#2机负荷为430mw，#2炉2a 引风机跳闸，2a送风机联跳，立即投油稳燃，快速减负荷至360mw，运行人员就地检查2a引风机开关柜发现零序保护动作，通知检修人员进行处理。

检修人员测量电气一次设备绝缘良好、检查保护装置及二次回路无异常，检查2a引风机电机动力电缆的钢铠及屏蔽层的接地情况，发现接地编织软铜带在按要求穿回零序电流互感器前已与固定钢架构接触，导致固定钢架构与接地网直接相连，通过近一步分析确认了其通过零序电流互感器分流因素的存在。

3 检查处理情况3.1 一次设备检查情况1）6kv开关室内2a引风机开关确已跳闸，开关检查无异常情况。

变频器小室内检查一次设备无异常。

电动机本体检查无异常。

对一次设备分别进行了耐压试验。

试验结果如下：6kv开关室至变频器室电缆耐压试验：直流24kv耐压合格（a相：9微安，b相：10微安，c相：8微安）。

某电力大厦变压器零序保护误动作跳闸原因分析及防范措施摘要：针对广州某电力大厦10KV变压器零序保护误动作导致整栋大厦短时间断电，深入调查，分析故障原因，提出预防整改措施。

关键词：零序动作故障排查事件分析防范措施0前言2019年12月5日9时，广州某电力大厦#1变压器高低压开关突然跳闸，导致该办公大厦B座南塔照明及办公用电断电。

现场检查，发现#1变压器零序保护动作，其它无异常。

9时15分。

摇测变压器绝缘正常后送电，大厦电力恢复。

经调查，变压器跳闸时，操作人员正在对锅炉机房的锅炉加热管进行送电试运。

针对以上事件问题，逐一排查，全面检查一、二设备、设备维护保养、高压绝缘试验、保护装置校验及传动等，均未发现异常。

本文通过综合分析，提出防范措施，避免以后同类型事件发生。

1事件经过简要1.1跳闸后，查看#1变压器柜综合继保系统，继保装置报警代码为“6”，对应故障为零序电流动作跳闸，同时零序跳闸信号继电器复位键弹出，判断为#1变压器零序保护动作导致大厦B座南塔断电。

1.2保护跳闸动作时，锅炉机房的锅炉加热管正在送电试运行。

试运前，操作人员测量各加热器接地电阻及相间电阻均正常。

锅炉加热管共两组，每组有8支三相加热管，每支加热管功率为54KW。

按照操作规程逐一投送，投送过程中，三相电流保持平衡。

1.3 #1变压器三相温差正常，且无明显接地击穿现象。

变压器送电后，运行工况正常。

变压器低压侧ABC三相电流分别为339A、337A、328A，三相平衡。

2故障排查2.1锅炉加热器排查。

12月6日对加热器设备进行检查及投入试运，加热器设备及配电设备均为正常，锅炉加热器PLC智控装置各信号均正常。

2.2 #1变压器系统配电设备排查。

12月13日晚，对高压柜、变压器、电缆进行预防性试验，对#1变压器、#1变压器柜、1#电缆、高低压侧电源开关进行耐压绝缘测试及保护动作值试验，测试值均在规范要求内。

具体参数如下：2.2.1 #变压器G4出线柜铭牌参数：型号：KYN-10-31；额定电压（kV）：12；额定电流（A）：630；出厂日期：2003年9月。

一例高铁 10kV配电所零序过流保护误动的原因分析摘要：某高铁线10kV配电所一级贯通、综合贯通线路采用单芯铜芯交联聚乙烯绝缘电缆，此供电线路接地阻抗小，如果发生短路故障，大部分为接地短路故障，尤其以单相接地情况最多，为了提高供电网络的安全可靠性，均采用大电流接地系统中的中性点经小电阻接地三相供电系统。

为有效地判断故障类型、快速切断故障线路，不对称短路故障采用零序电流保护，其结构简单、灵敏度较高。

针对该高铁Y站10kV配电所非正常运行方式下，由X站10kV配电所越区供电时发生的两起零序电流保护启动跳闸原因进行分析，并提出解决方案。

关键词：配电所零序电压零序电流保护动作分析1.引言某高铁线10kV电力系统一级贯通线由小里程配电所供向大里程方向，小里程侧配电所为主供，综合贯通线供电方式与一级贯通线相反。

若中间某个10kV配电所电源停电或故障不能提供电源，则由相邻配电所经供电区段反送至该配电所。

该高铁10kV电力系统采用中性点经小电阻接地系统，中性点经小电阻接地在发生单相接地故障时，零序电流或零序电压保护装置动作，可准确判断并快速切除故障线路，提高系统安全水平，降低人身安全风险。

因采用中性点经小电阻接地系统的电气设备承受的过电压数值低、时间短，可适当降低设备的绝缘水平。

综合以上优点，该运行方式在高铁电力系统中被广泛采用。

由于Y站10kV配电所处于供电系统末端，但是Y站配电所小里程方向还有供电区段（即Z站-Y站间综合、一级贯通线），为了给该区段供电，只能由X站配电所反送至Y站配电所母线上，再由Y站配电所母线越至太原南-Y站供电区段，实现越区供电，使相邻（即X站）配电所供电线路延长9km，供电质量下降，出现两次因零序电流增大造成跳闸中断供电。

为提高该高铁10kV电力系统供电可靠性，对这两次跳闸进行分析，提出解决方案。

2.设备运行方式概况2.1正常运行方式正常运行方式下，Z站至Y站间一级贯通线电源由Y站10kV配电所（以下简称Y站配电所）一级贯通馈出一回路供电，Y站至X站间一级贯通线电源由Y站配电所一级贯通馈出二回路供电，上述两回路位于同一母线，即一级贯通母线，其电源由Y站10kV配电所电源二供电，见图2-1。

6KV循环泵电动机启动时零序保护误动作师淑英赵晓东摘要：本文介绍了某电厂循环泵电动机启动零序保护误动作的原因，故障的查找过程以及采取的措施。

在某电厂#1循环泵房循环泵电动机在启动过程中存在有零序保护误动的现象，经查找分析，发现循环泵电机在启动过程中零序回路中不平衡电流高达15A，经过专业人员测试分析，找出了零序保护动作的原因，使这一问题得到解决。

关键词：一，故障现象某机组循环泵电动机在启动过程中零序保护有时误动作，针对这一现象，对循环泵启动时进行二次电流的测量和录波，结果发现零序回路中流过的不平衡电流达到15A。

循环泵停止运行后，对CT二次回路进行测量，发现A，C相回路电阻小，，B相回路电阻很大，怀疑二次回路有问题。

二，电动机零序保护原理与接线简介循环泵6KV厂用系统接线，有关TA，二次回路以及保护概况如下（1）循环泵所在6KV开关室高压厂用变压器6KV侧中性点为不接地系统，零序保护的整定值为3A（2）循环泵电动机的铭牌参数为：变比—300/5A，绝缘—E级，额定负载—，级别—10P，一次额定电流倍数—10（3）循环泵零序保护装置是公司产品，安装在保护柜内，TA二次回路设备的原理接线图见图：三，故障的查找过程与分析通过对TA二次回路电阻测量，A，C相回路电阻0.8Ω，B相回路电阻3.5Ω，在B相回路上串有一个电流表，电缆接至循环泵房，造成B相回路电阻很大，因此零序保护有时误动的原因应该出在TA及其二次回路上。

下面结合在循环泵电动机上进行有关实验，对TA特性进行分析，找出故障的根源所在。

1.TA负载能力的确定，TA的负载能力应满足各种短路情况下推动二次负载的需要，我们对各种故障情况下的二次负载进行比较以确定那种情况下TA的二次负载阻抗最大。

（1）电动机各种负载情况下TA二次负载的分析与比较。

6KV电动机TA二次接线的等值电路如下图中Zc为TA二次引线阻抗，Z LU、，Z LV，Z LW为二次各相负载，Z L0为零序保护阻抗。

零序保护误动作事故分析及防范冯乐;徐生智;陈飞虎;鲁尚高;翁明【摘要】从一起零序保护误动作引起的变压器失电事故入手,深入分析了事故的原因及事故处置过程中暴露出的各方面问题,并针对性地提出了事故防范措施.【期刊名称】《氯碱工业》【年(卷),期】2018(054)005【总页数】3页(P26-28)【关键词】氯碱生产;供电系统;变压器;零序保护;接线方式;继电保护;备用电源【作者】冯乐;徐生智;陈飞虎;鲁尚高;翁明【作者单位】陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319【正文语种】中文【中图分类】TQ506.6;TM46零序保护是针对线路及设备的接地故障而配置的保护，在使用电力电缆输电时，配置零序保护便能有效地检测到因电缆绝缘损坏导致的接地故障[1]。

但在配置零序保护时，必须装设相应的零序电流互感器来检测零序电流，并保证与继电保护装置的接线准确；否则，将会导致零序保护的拒动或者误动[2]。

笔者就一起零序保护的误动作事故进行了深入分析。

1 事故经过2017年9月6日8：51，陕西北元化工集团(以下简称“北元化工”)的电气巡检人员发现循环水泵房水泵全部停运，便立即检查，发现循环水泵房变压器10 kV侧断路器10203跳闸，继电保护装置显示低压零序保护动作，于是迅速检查电缆、变压器和循环水泵房低压配电室，没发现异常。

循环水泵房低压配电室失电造成了空压站断水，对生产影响较大，于是为变压器送电；循环水泵房变压器10 kV侧断路器10203合闸成功，再没发现告警信号；然后，水泵房运行人员开始启动水泵并检查确认，重新开车。

10：23，正当运行人员还在检查开启相应设备时，循环水泵房低压配电室再次失电。

经检查发现，循环水泵房变压器10 kV侧断路器10203低压零序保护再次动作跳闸。

西门子零序差动保护动作原因分析摘要：结合某电厂主变送电过程中零序差动保护动作，分析其动作原因，讨论西门子7UT保护装置整定过程的关注点，以期使零序差动保护尽最大可能发挥其功效。

关键词：零序差动保护；动作特性；门槛值；斜率；灵敏度1.引言2016年12月1日，某电厂2号主变压器倒送电时，零差保护动作跳闸。

两套零差保护具有各自独立的电流回路，从波形可以看出是典型的励磁涌流波形，但是直流分量异常偏大。

根据波形分析可以确定变压器内部没有发生相间故障，但无法确定变压器内部是否发生经过渡电阻接地故障导致零差保护动作跳闸还是零差保护误动导致送电失败，因此暂停送电，待查明原因后再继续送电。

图1 零差保护原理接线图2.保护动作特性该厂2号主变压器零差保护是西门子7UT6xx系列产品，西门子7UT6xx系列保护装置零序差动保护原理不同于其它厂家的零序差动保护，其动作电流为中性点零序电流，制动电流既与中性点零序电流有关也与高压侧合成零序电流有关，表达式如（图1）：动作电流：Idz=Ix制动电流：（若计算值小于0，装置默认取0）。

Ix为主变中性点零序电流，3I0为主变高压侧合成零序电流，制动电流Ires为两个零序电流的矢量差与两个零序电流的矢量和的数量差；IA、IB、IC为变压器高压侧二次三相电流。

经过现场实际校验发现西门子7UT6xx系列产品零差保护动作特性为：Idz＞Ipk+IresIpk=Ipk.min （≤Ipk.min /S）；Ipk=S （＞Ipk.min /S）=IA+IB+IC+Ix其中Ipk为启动定值，Ipk.min为保护动作电流的门槛值，S为启动值的浮动门槛斜率，Ipk.min及S为该保护需要整定的两个定值。

3.保护动作原因分析提取不同时刻保护装置采集到的电流数值进行分析：表1 保护装置数据从表1可以看出（1）13.6ms到63.2ms期间，合闸开始阶段中性点侧零序电流Ix大于启动值0.1Pu，但Ipk+Ires远大于动作电流Ix，因此零序差动保护可靠制动。

110 kV线路零序过流保护误动作原因分析韩海英;王永胜;刘涛;李慧勇【摘要】某220kV变电站110kV线路零序过流保护误动,分析其原因为:该线路间隔L3相电流互感器接线盒入口处破皮,造成二次回路两点接地,同时系统发生接地故障,最终导致该线路零序过流保护误动.针对以上原因,从基建改造、日常维护、设备巡视等方面提出整改措施.【期刊名称】《内蒙古电力技术》【年(卷),期】2017(035)001【总页数】4页(P88-91)【关键词】零序过流保护;误动;二次回路;零电位接地网;两点接地【作者】韩海英;王永胜;刘涛;李慧勇【作者单位】乌兰察布电业局,内蒙古乌兰察布 012000;乌兰察布电业局,内蒙古乌兰察布 012000;乌兰察布电业局,内蒙古乌兰察布 012000;乌兰察布电业局,内蒙古乌兰察布 012000【正文语种】中文【中图分类】TM773公用电流互感器与其他电压互感器或电流互感器的二次回路应在开关场一点接地[1]。

变电站的零电位接地网并非等电位面，当一次系统发生接地故障时，从接地点至零电位接地网会产生由高至低的不均匀电位，如果电流互感器二次回路出现2个及以上接地点，将形成分流回路，从而使通入保护装置的零序电流产生较大偏差，并影响保护的正确动作[2]。

本文以某220 kV变电站110 kV断路器拒动事故为例，对电流回路两点接地造成零序过流保护误动原因进行分析。

1.1 事故经过某220 kV变电站一次接线图如图1所示。

2015-05-08，变电站110 kV线路1发生L3相接地故障，152断路器差动保护动作，跳开152断路器，重合于永久性故障，距离保护加速动作，但断路器未断开。

故障录波图显示，故障电流一直持续；事故发生后现场检查152断路器在分位，3号主变压器110 kV侧零序过流Ⅰ段保护动作，一时限0.8 s跳开112母联断路器，二时限1.1 s跳开3号主变压器中压侧103断路器。

154断路器连接的110 kV变电站1号主变压器间隙击穿，154断路器零序过流Ⅱ段保护动作，跳开154断路器，重合成功（重合时110 kVⅡ段母线已失电）。

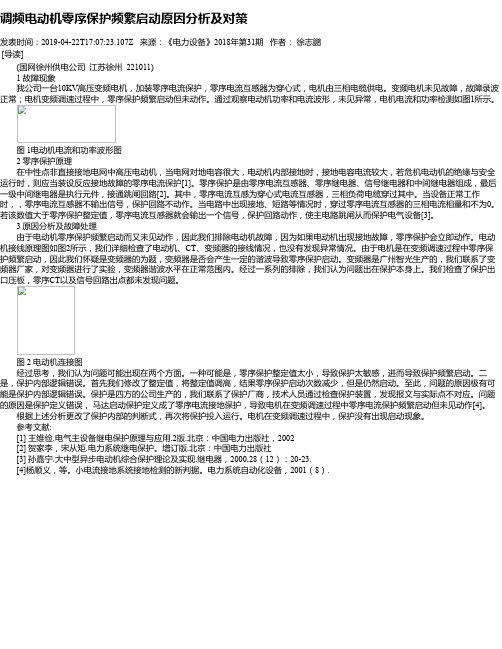

调频电动机零序保护频繁启动原因分析及对策发表时间：2019-04-22T17:07:23.107Z 来源：《电力设备》2018年第31期作者：徐志鹏[导读](国网徐州供电公司江苏徐州 221011)1 故障现象我公司一台10KV高压变频电机，加装零序电流保护，零序电流互感器为穿心式，电机由三相电缆供电。

变频电机未见故障，故障录波正常；电机变频调速过程中，零序保护频繁启动但未动作。

通过观察电动机功率和电流波形，未见异常，电机电流和功率检测如图1所示。

图 1电动机电流和功率波形图2 零序保护原理在中性点非直接接地电网中高压电动机，当电网对地电容很大，电动机内部接地时，接地电容电流较大，若危机电动机的绝缘与安全运行时，则应当装设反应接地故障的零序电流保护[1]。

零序保护是由零序电流互感器、零序继电器、信号继电器和中间继电器组成，最后一级中间继电器是执行元件，接通跳闸回路[2]。

其中，零序电流互感为穿心式电流互感器，三相负荷电缆穿过其中。

当设备正常工作时，，零序电流互感器不输出信号，保护回路不动作。

当电路中出现接地、短路等情况时，穿过零序电流互感器的三相电流相量和不为0。

若该数值大于零序保护整定值，零序电流互感器就会输出一个信号，保护回路动作，使主电路跳闸从而保护电气设备[3]。

3 原因分析及故障处理由于电动机零序保护频繁启动而又未见动作，因此我们排除电动机故障，因为如果电动机出现接地故障，零序保护会立即动作。

电动机接线原理图如图2所示，我们详细检查了电动机、CT、变频器的接线情况，也没有发现异常情况。

由于电机是在变频调速过程中零序保护频繁启动，因此我们怀疑是变频器的为题，变频器是否会产生一定的谐波导致零序保护启动。

变频器是广州智光生产的，我们联系了变频器厂家，对变频器进行了实验，变频器谐波水平在正常范围内。

经过一系列的排除，我们认为问题出在保护本身上。

我们检查了保护出口压板，零序CT以及信号回路出点都未发现问题。
