高厂变差动保护误动原因分析

某发电厂1号机组高厂变差动保护动作原因分析与防范措施一、动作原因分析：1.供电系统电压异常：高厂变差动保护的主要作用是检测供电系统的电压是否正常，当供电系统的电压超出了设定范围时，保护装置会自动动作。

原因可能包括供电系统电压突然降低或升高，供电系统电压不平衡等问题。

2.发电机故障：高厂变差动保护还能检测发电机的故障情况，如发电机的绝缘损坏、转子短路、接地故障等。

当发电机发生故障时，保护装置会将其断开与电网的连接，以保护设备和人员的安全。

3.电网故障：电网故障包括短路、接地故障等，这些故障会导致系统电压的突变，从而触发高厂变差动保护。

电网的故障通常与其他设备的故障有关，如电缆或绝缘子的损坏、设备的过负荷运行等。

二、防范措施：1.定期检查和维护设备：对高厂变差动保护装置进行定期的检查和维护，确保其正常工作。

检查范围包括外观检查、连接检查、仪表检查等，以及对设备进行及时的维修和更换。

2.加强对供电系统的监控：通过设置电压监控装置，实时监测供电系统的电压波动情况，一旦电压超出设定范围，及时采取措施，防止高厂变差动保护动作。

3.增强电网的可靠性：加强对电网设备的检修和维护工作，确保各设备的正常运行。

特别是对电缆、绝缘子等易损部位进行定期的检查和更换，减少电网故障的发生。

4.加强对发电机的检修和维护工作：对发电机进行定期的巡检和清洁工作，及时发现和排除潜在故障。

此外，还可通过安装振动监测和绝缘监测装置，对发电机的运行状态进行实时监测。

5.提高运维人员的技术水平：培训运维人员，提高其对高厂变差动保护原理和工作原理的掌握程度，以及对故障排查和处理的能力。

只有运维人员具备一定的技术水平，才能有效地防范高厂变差动保护误动作。

总结：针对高厂变差动保护动作的原因，我们可以从加强设备检修和维护、监测电压波动、增强电网可靠性、加强对发电机的检修和维护、提高运维人员的技术水平等多方面进行防范措施的制定和执行。

通过这些措施的合理实施，可以有效地减少高厂变差动保护的误动作，提高发电机组运行的可靠性和稳定性。

发电机差动保护误动原因分析［摘要］差动保护作为发电机的主保护，能否正确动作直接影响到主设备的安全和系统的稳定运行。

本篇主要介绍因线路遭受雷击引起发电机组差动保护误动原因进行分析并提出相应的整改措施及电流互感器对差动保护动作的影响进行分析。

［关键词］差动保护；电流互感器；原因分析；整改措施0 引言多年来，作为主设备主保护的纵联差动(简称纵差或差动)保护，正确动作率始终在50%～60%徘徊，而零序差动保护甚至低到30%左右，这对主设备的安全和系统的稳定运行都很不利。

造成这种局面的原因是多方面的，主要有设计、制造、安装调试和运行维护等。

各部门都有或多或少的责任，实际工作中也在不断改进，但是“原因不明”的主设备保护不正确动作事例仍然为数不少。

发电机纵差保护可以说是最简单的应用，但仍然存在“原因不明”的误动事故发生，比如在同期操作(人工或自动)过程，主要现象是由于操作不规范，偏离同期三要素(频率、电压幅值、相位)的要求，合闸时发电机发出轰鸣声，随即纵差保护跳闸。

1 发电机差动保护动作情况山美水电站#1发电机技术改造后于2005年8月投入运行，运行后一切正常。

发电机所采用的保护为河南许继集团生产的WFB-800系列保护装置。

中性点和机端差动保护电流互感器均为LZZBJ9-10 A2型，10P15 /10P15 级，变比为1500/5,其中中性点电流互感器安装在发电机现场，机端电流互感器安装在新高压开关室，两者相距350m 。

如图1图18月23日由于35KV线路遭受雷击,A、B两相短路,雷电波虽经过了一台110KV三卷变的隔离，但还是引起发电机差动保护范围外的区外短路，导致机能差动保护动作。

差动保护回路因差流存在并达到动作限值引起差动保护动作，装置动作正确。

但因区外短路，故本不应引起发电机差动保护动作。

保护装置记录当时的动作数据如下：机端A相电流13.97∠090°A机端B相电流18.13∠322°A机端C相电流16.52∠175°A中性点A相电流18.91∠252°A中性点B相电流21.92∠117°A中性点C相电流15.62∠354°AA相差动电流8.30AA相制动电流16.10AB相差动电流9.42AB相制动电流19.55AC相差动电流0.14AC相制动电流15.57A2保护动作原因分析2.1客观原因：发电机组中性点电流互感器与机组出口电流互感器距离为350米，两电流互感器间有一段300米的汇流母排，外部设备雷击后，多次谐波被母排及发电机吸收，使机端与发电机中性点电流互感器的一次电流差异较大，引起差动动作，造成发电机事故停机。

高压电机工变频切换差动保护动作原因在工业生产中，高压电机广泛应用于各种设备和机械中，为了保证电机的安全运行，差动保护是必不可少的一项措施。

然而，在使用工频电源供电的电机中，当电机采用变频器进行调速时，差动保护的动作可能会出现一些问题。

本文将从技术角度探讨高压电机工变频切换差动保护动作的原因。

高压电机工变频切换差动保护是指在电机正常运行时，如果出现电机的差动保护动作，而此时电机又在变频器运行状态下，那么就需要对差动保护的动作原因进行分析和探讨。

我们需要了解什么是差动保护。

差动保护是一种电气保护装置，用于监测电机的工作电流，检测电机的相电流是否平衡。

当电机的相电流不平衡时，差动保护会立即切断电路，以避免电机损坏或引发事故。

那么，为什么在工频电源下，差动保护能正常工作，而在变频器调速下会出现差动保护动作呢？原因主要有以下几点：1. 电压和频率的变化：变频器是通过改变电源的频率和电压来调整电机的转速。

在变频器调速时，电源的频率和电压会发生变化。

这种变化可能导致电机的相电流不平衡，从而触发差动保护的动作。

2. 电压谐波：在变频器工作时，由于电压和频率的变化，会产生大量的谐波。

这些谐波会影响电机的运行状态，可能导致相电流不平衡，从而引起差动保护的动作。

3. 变频器的工作原理：变频器调速是通过改变电机的供电频率和电压来实现的。

但变频器的输出电流并不是正弦波，而是脉冲宽度调制的波形。

这种波形可能导致电机的相电流不平衡，从而触发差动保护的动作。

以上是导致高压电机工变频切换差动保护动作的一些主要原因。

为了解决这个问题，我们可以采取以下措施：1. 使用滤波器：通过在变频器的输出端安装滤波器，可以有效地抑制谐波的产生。

这样可以减少电机的相电流不平衡，降低差动保护的动作概率。

2. 优化变频器设置：对变频器的参数进行合理设置，可以减少电机的相电流不平衡。

例如，可以调整变频器的输出频率和电压，使其接近电机的额定工作条件。

3. 加强维护和检修：定期对电机和差动保护装置进行维护和检修，确保其正常工作。

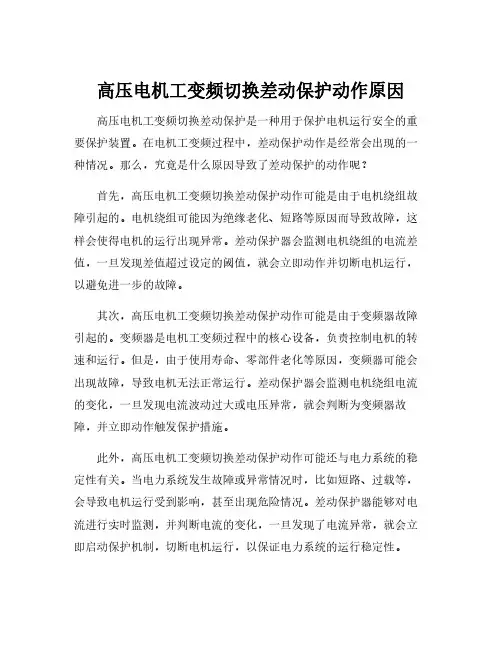

高压电机工变频切换差动保护动作原因一、引言高压电机工变频切换差动保护是电力系统中的一项重要保护措施，其作用是在电机出现差动故障时，及时切断电路以保护设备和人员的安全。

然而，在实际应用中，有时会出现误动作的情况，即保护装置错误地将正常运行的电机误认为是差动故障，导致电机停机，造成不必要的损失。

本文将探讨高压电机工变频切换差动保护误动作的原因。

二、高压电机工变频切换差动保护概述高压电机工变频切换差动保护是一种应用于电力系统中的差动保护装置，主要用于保护高压电机运行过程中的差动故障。

差动保护装置通常由主保护和备用保护两部分组成，主保护是指在正常运行时起作用的保护装置，备用保护是指在主保护失效时起作用的备用装置。

工变频切换差动保护是一种常用的备用保护装置，它通过检测电流的差值来判断电机是否存在差动故障，并在发现差动故障时切断电路，以保护设备和人员的安全。

三、高压电机工变频切换差动保护误动作原因1. 电机运行条件变化导致的误动作高压电机在运行过程中，由于负载变化、电网电压波动等原因，电机的运行条件可能会发生变化。

这些变化会导致电机运行时的电流和相位发生变化，进而影响差动保护装置的工作。

当电机运行条件变化较大时，差动保护装置可能会误判为差动故障，触发保护动作。

2. 差动保护装置参数设置不合理导致的误动作差动保护装置的参数设置对误动作有着重要影响。

参数设置不合理可能导致保护装置对正常运行电机的误判。

例如，过高的灵敏度设置会增加保护装置的误动作概率，而过低的灵敏度设置则可能导致保护装置对差动故障的误判。

此外，差动保护装置的时间延迟设置也需要合理，过长的时间延迟可能导致保护装置对差动故障的反应不及时，而过短的时间延迟则容易误动作。

3. 差动保护装置元件故障导致的误动作差动保护装置由多个元件组成，如电流互感器、继电器等。

这些元件如果发生故障，可能会导致保护装置的误动作。

例如，电流互感器的变比漂移、继电器的接触不良等故障都可能导致保护装置误判为差动故障。

高压电机差动保护原理及误动作故障分析电机差动保护主要应用到大型的高压电机当中，一旦出现故障就会造成电机的损坏，给正常的生产带来影响，造成巨大的经济损失。

因此，要做好高压电机差动保护。

标签：高压电机；差动保护；原理；误动；故障排除1 前言高压电机差动保护是电机设备保护的关键，对于设备的稳定运行提供有效的保障。

2 差动保护的原理差动保护是大型高压电气设备广泛采用的一种保护方式。

就水利水电工程而言，它主要用来保护10KV及以上高压电机或具有6个引出线的重要电机的主要保护措施。

当电流速断保护不能满足灵敏度要求时，通常装设纵差保护作为电机相间短路故障的主保护。

差动保护是基于被保护设备的短路故障而设。

当电机绕组发生相间短路故障时，它能快速反应并动作，使出口断路器在第一时间跳闸，从而起到保护电机并防止故障进一步扩大的作用。

它的基本原理是：在电机的进口（高压开关柜内）和出口（电机中性点柜内）分别装设型号相同、变比相同的电流互感器，电流互感器二次侧按循环电流法接线。

即两端电流互感器一、二次侧的异极性相连，并在两连线之间并联接如差动继电器。

继电器线圈流过的电流是两侧电流互感器二次侧电流之差。

在正常情况下，电机首尾两端电流相等，即流入电机的电流与流出电机的电流差值为零，也就是电机首尾两端电流互感器二次侧电流差值为零，此时电机运行正常，差动保护不动作。

如电机绕组发生相间短路故障，此时，流入电机的电流远远大于流出电机的电流，即电机首尾两端电流互感器二次侧电流存在差值，此时差动继电器动作，从而驱使高压开关柜内的断路器跳闸，达到保护电机的目的。

在科学日新月异发展的今天，过去那种以模拟继电器为主的保护方式，早已被数字综合保护装置所代替，且稳定性、准确性和可靠性大大提高，以及安装、调试的方法也大为简单，但差动保护的基本原理却是相同的。

3 差动保护误动的原因实际调试过程中，尤其是在高压电机初次启动时，在电机内部没有任何故障的情况下，差动保护会在电机启动的瞬间动作，造成电机启动失败。

主变差动保护误跳闸事件分析摘要：近年来，随着国家对可再生能源政策的支持，生物质发电企业数量不断增加，赶工期、赶进度给生物质发电企业安全运行带来不少隐患及压力。

特别是基建现场存在着电流互感器二次组别接线错误，运行设备难以把控，安全风险较大，事故处理难等一系列新情况，任一基建环节的疏忽都可能构成发电企业的重大安全隐患，甚至引发电网事故。

关键词：主变差动保护；误跳闸下面通过对一起主变差动保护误跳闸事件进行分析，找出误动作的原因，提出解决措施，为继电保护专业提供借鉴。

1 设备概况某生物质发电企业35 k V升压变1台，发电机出口直接连接，10 k V厂用电源取自发电机出口。

1号主变保护装置型号为许继电气WBH821/R1，版本号V2.75，比率制动式差动保护是变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，同时采用二次谐波制动原理，用以躲过变压器空投时励磁涌流造成的保护误动。

2 故障简介2021-09-12T14:00左右，生物质发电厂遇到狂风暴雨恶劣天气，造成了发电厂35KV线路相间过流Ⅱ段动作跳闸、主变比率差动C相保护动作,发电机出口开关、10KV厂用I段分支开关跳闸。

3 现场检查对电气主系统进行检查，对主控室后台机所显示数据进行查看，35 k V线路动作记录显示：相间过电流Ⅱ段跳闸，Ia=23 A,Ic=25A(过流Ⅱ段定值：18.2A,0.2 s)，保护动作正确。

检查主变保护屏差动保护装置，报告记录显示：比率差动C相动作，其中高压侧电流：Iah=10.64 A,Ibh=15.91 A,Ich=8.91 A；低压侧电流：Ial=16.41A,Ibl=15.07 A,Icl=2.02 A。

相差动启动电流、制动电流：Iopa=10.3A,Irea=29.96 A;Iopb=8.39 A,Ireb=27.86 A;Iopc=2.14 A,Irec=3.16 A。

主变差动保护定值：最小动作电流2.06 A，最小制动电流3.3 A，比率制动系数K为0.5，差动平衡系数2.076。
