混合动力电动汽车动力系统试验方案及试验台架方案设计

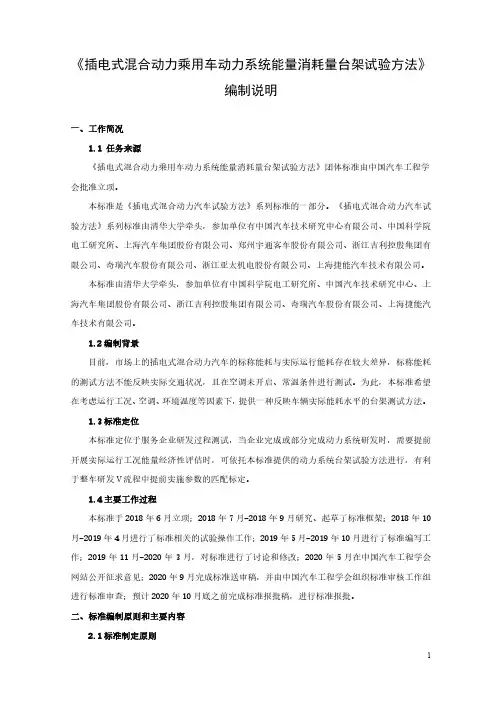

《插电式混合动力乘用车动力系统能量消耗量台架试验方法》编制说明一、工作简况1.1 任务来源《插电式混合动力乘用车动力系统能量消耗量台架试验方法》团体标准由中国汽车工程学会批准立项。

本标准是《插电式混合动力汽车试验方法》系列标准的一部分。

《插电式混合动力汽车试验方法》系列标准由清华大学牵头，参加单位有中国汽车技术研究中心有限公司、中国科学院电工研究所、上海汽车集团股份有限公司、郑州宇通客车股份有限公司、浙江吉利控股集团有限公司、奇瑞汽车股份有限公司、浙江亚太机电股份有限公司、上海捷能汽车技术有限公司。

本标准由清华大学牵头，参加单位有中国科学院电工研究所、中国汽车技术研究中心、上海汽车集团股份有限公司、浙江吉利控股集团有限公司、奇瑞汽车股份有限公司、上海捷能汽车技术有限公司。

1.2编制背景目前，市场上的插电式混合动力汽车的标称能耗与实际运行能耗存在较大差异，标称能耗的测试方法不能反映实际交通状况，且在空调未开启、常温条件进行测试。

为此，本标准希望在考虑运行工况、空调、环境温度等因素下，提供一种反映车辆实际能耗水平的台架测试方法。

1.3标准定位本标准定位于服务企业研发过程测试，当企业完成或部分完成动力系统研发时，需要提前开展实际运行工况能量经济性评估时，可依托本标准提供的动力系统台架试验方法进行，有利于整车研发V流程中提前实施参数的匹配标定。

1.4主要工作过程本标准于2018年6月立项；2018年7月-2018年9月研究、起草了标准框架；2018年10月-2019年4月进行了标准相关的试验操作工作；2019年5月-2019年10月进行了标准编写工作；2019年11月-2020年3月，对标准进行了讨论和修改；2020年5月在中国汽车工程学会网站公开征求意见；2020年9月完成标准送审稿，并由中国汽车工程学会组织标准审核工作组进行标准审查；预计2020年10月底之前完成标准报批稿，进行标准报批。

二、标准编制原则和主要内容2.1标准制定原则在充分总结和比较了国内外插电式混合动力汽车能量消耗量测试方法的基础上，本标准对试验工况、环境温度、空调状态、能耗计算方法等方面作了较详细的规定，以确保试验充分反映车辆实际运行工况的能量消耗量。

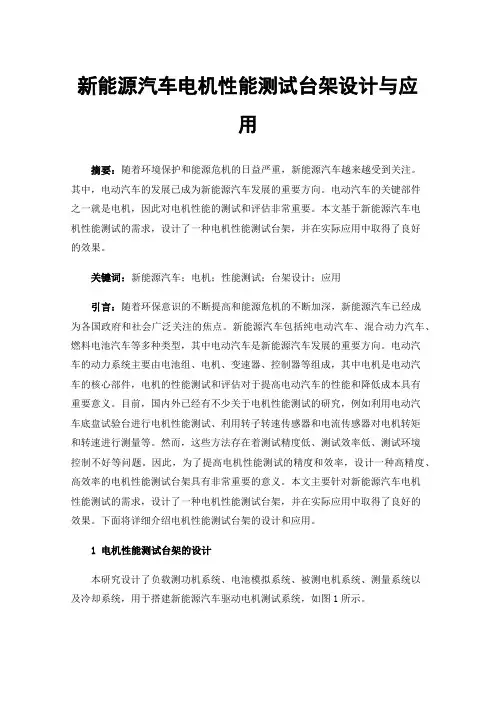

新能源汽车电机性能测试台架设计与应用摘要：随着环境保护和能源危机的日益严重，新能源汽车越来越受到关注。

其中，电动汽车的发展已成为新能源汽车发展的重要方向。

电动汽车的关键部件之一就是电机，因此对电机性能的测试和评估非常重要。

本文基于新能源汽车电机性能测试的需求，设计了一种电机性能测试台架，并在实际应用中取得了良好的效果。

关键词：新能源汽车；电机；性能测试；台架设计；应用引言：随着环保意识的不断提高和能源危机的不断加深，新能源汽车已经成为各国政府和社会广泛关注的焦点。

新能源汽车包括纯电动汽车、混合动力汽车、燃料电池汽车等多种类型，其中电动汽车是新能源汽车发展的重要方向。

电动汽车的动力系统主要由电池组、电机、变速器、控制器等组成，其中电机是电动汽车的核心部件，电机的性能测试和评估对于提高电动汽车的性能和降低成本具有重要意义。

目前，国内外已经有不少关于电机性能测试的研究，例如利用电动汽车底盘试验台进行电机性能测试、利用转子转速传感器和电流传感器对电机转矩和转速进行测量等。

然而，这些方法存在着测试精度低、测试效率低、测试环境控制不好等问题。

因此，为了提高电机性能测试的精度和效率，设计一种高精度、高效率的电机性能测试台架具有非常重要的意义。

本文主要针对新能源汽车电机性能测试的需求，设计了一种电机性能测试台架，并在实际应用中取得了良好的效果。

下面将详细介绍电机性能测试台架的设计和应用。

1 电机性能测试台架的设计本研究设计了负载测功机系统、电池模拟系统、被测电机系统、测量系统以及冷却系统，用于搭建新能源汽车驱动电机测试系统，如图1所示。

图1电机测试台架功能模块图1.1 测试台架的结构设计（1）电机安装支架的设计电机安装支架是测试台架的核心部件，它需要具有高强度、高刚度和良好的耐腐蚀性能，以保证电机的安全和稳定性。

在设计中，需要考虑电机的尺寸、重量和安装方式，以及测试台架的工作环境和负载条件等因素。

同时，为了提高电机的散热效果，可以在安装支架上增加散热片或散热孔等结构。

电动汽车用驱动电机系统下线测试台架技术要求与试验方法电动汽车用驱动电机系统下线测试台架技术要求与试验方法1. 引言如今，随着电动汽车的快速发展和普及，电动汽车用驱动电机系统下线测试台架的技术要求与试验方法也日益受到关注。

对于电动汽车的驱动电机系统，下线测试台架是非常重要的，它可以帮助汽车制造商检测和评估驱动电机系统的性能和可靠性。

本文将针对这一主题展开深入探讨。

2. 技术要求2.1 功能要求在设计电动汽车用驱动电机系统下线测试台架时，首先需要考虑的是其功能要求。

该测试台架需要能够对驱动电机系统的各项性能参数进行全面测试，包括但不限于动力性能、效率、噪音、振动等。

还需要具备数据采集、分析和报告输出等功能，以便对测试结果进行准确评估。

2.2 安全要求考虑到测试台架在实验过程中可能会涉及高电压和高速旋转的部件，安全要求显得尤为重要。

测试台架需要具备完善的安全防护措施，如过流、过压、过载等保护装置，以防止意外事件发生。

2.3 精度要求在进行驱动电机系统的性能测试时，测试台架需要具备较高的精度要求。

这包括传感器的精度、数据采集与处理的精度等方面。

只有具备较高的测试精度，才能准确评估驱动电机系统的性能指标。

3. 试验方法3.1 静态试验静态试验是评估驱动电机系统静态性能的重要手段。

在测试台架上，可以通过施加适当的负载，测量电机的静态响应特性，并据此评估其输出扭矩、效率等指标。

3.2 动态试验动态试验则是评估电动汽车驱动电机系统动态性能的关键方法。

通过在测试台架上模拟汽车行驶过程中的加速、减速、匀速等工况，可以评估电机的动态响应特性、控制性能等指标。

3.3 耐久性试验电动汽车用驱动电机系统在实际使用中需要具备较高的可靠性和耐久性。

测试台架还需要能够进行耐久性试验，包括连续工作、循环工作等。

通过耐久性试验，可以评估电机系统在长时间工作状态下的性能表现。

4. 个人观点与理解电动汽车用驱动电机系统下线测试台架的技术要求与试验方法对于保障电动汽车的性能和可靠性具有重要意义。

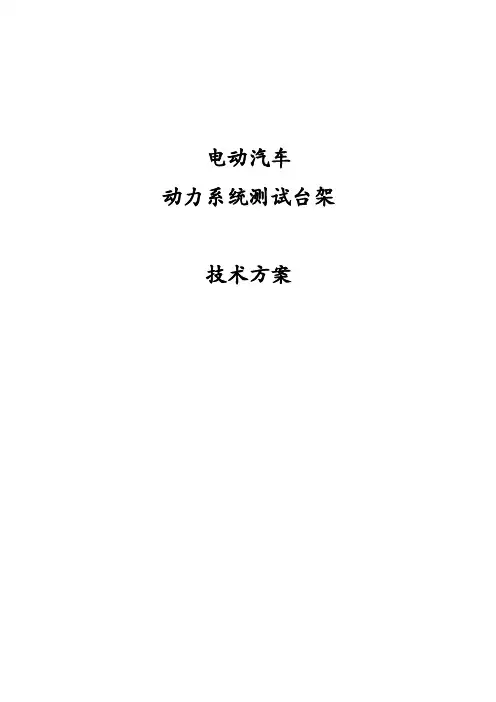

电动汽车动力系统测试台架技术方案目录第一章概述 (3)1.1 设计依据 (3)1.2 用户需求 (4)1.2.1试验产品范围主要技术数据 (4)1.2.2试验项目 (8)第二章测试系统方案设计 (8)2.1 系统组成 (8)2.1.1 系统组成简介 (9)2.1.2 系统主要部件 (9)2.1.3 系统结构示意图 (12)2.1.4 控制原理概述 (15)2.2 机械部分 (18)2.2.1 扭矩转速传感器 (18)2.2.2 负载电机 (18)2.2.3 传动轴 (19)2.2.4 防护罩 (20)2.2.5 被试件（电机及传动总成）支架 (20)2.2.6 测功机标定装置 (21)2.2.7 换挡装置 (22)2.2.8 铸铁平板及减震垫 (22)2.3 传动控制系统 (23)2.3.1 负载电机控制器 (23)2.3.2 双向直流电源（EVS电池模拟器） (25)2.3.3 电力测功机控制仪 (28)2.4 电参数测量系统 (30)2.5 温控系统（+冷冻水箱） (30)2.5.1被试电机及控制器冷却系统 (31)2.5.2变速箱机油器机油恒温控制装置 (32)2.6现场数据测试系统 (33)2.6.1 温度及压力传感器 (33)2.6.2 数据采集模块 (33)2.6.3 开关量模块 (34)2.6.4 振动监测装置 (35)2.7 上位机控制系统 (36)2.7.1 计算机硬件系统 (36)2.7.2 测控软件系统 (36)第三章售后服务 (44)3.1 系统调试 (44)3.2 技术资料及培训 (45)3.3 质量保证及售后服务 (45)第四章配置清单 (47)第一章概述本方案是XXXXXXXXX（以下简称：乙方）为XXXXXXXXXX（以下简称：甲方）专门设计的新能源汽车动力系统测试台架及配套设施技术方案。

该方案涉及整个系统的技术设计、设备制造、设备配置，售后服务等方面的内容。

XXXXXXX公司研制发动机、电机试验的系列产品，可以满足用户的广泛需求，所有产品结构灵活，设计合理，可以十分方便的升级，并且经过简单的设置，就能组合成功能强大的现场总线测试系统。

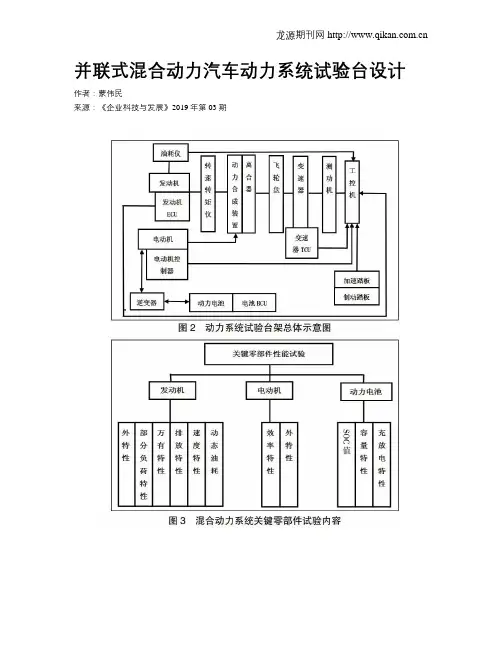

并联式混合动力汽车动力系统试验台设计作者：蒙伟民来源：《企业科技与发展》2019年第03期【摘要】随着新能源汽车的兴起，混合动力汽车既能满足经济节能的目标，又具有良好的动力性能，深受消费者信赖。

文章基于模块化设计，将试验台分为动力输出模块、惯量模拟模块、负载模拟模块、台架测控模块四大模块，设计并联式混合动力汽车动力系统试验台。

采用试验对象的动力系统作为试验台的基础设施;惯量模拟模块方面采用飞轮盘组模拟汽车行驶过程中的惯性;并且通过对汽车的受力分析，用测功机模拟输出汽车在道路上的阻力;使用整车控制器进行控制，并以CAN通信为基础组成试验台测控系统。

【关键词】并联式混合动力;动力系统;模块化设计;试验【中图分类号】U469.7 【文献标识码】A 【文章编号】1674-0688（2019）03-0069-030 前言在节能减排的共同目标与汽车保有量持续增长的冲突下，发展混合动力汽车成为一种解决该问题的方法。

并联式混合动力汽车因其动力性能、排放性能好等优点而被广泛运用于混合动力汽车中。

而试验台技术是研发混合动力汽车的一个高效便捷的方法。

1 并联式混合动力汽车动力系统试验台架的机械设计基于模块化设计的思想，将试验台分为动力输出模块、惯量模拟模块、负载模拟模块、台架测控模块四大模块。

1.1 动力输出模块动力输出模块主要包括发动机、电动机、变速器、动力电池、变速器、逆变器、动力合成装置等重要零部件。

1.2 惯量模拟模块惯量模拟模块顾名思义就是用来模拟台架试验平台上的整车惯量。

将整车等效惯量简化计算如公式（1）：J=m×r2/■。

式（1）中：m为整车质量，单位为kg;r为车轮滚动半径，单位为m;i0为主减速器速比。

试验台的惯量模拟方法有机械惯量模拟、液压惯量模拟、电惯量模拟。

惯性飞轮模拟方法花费更少，惯性飞轮模拟中按飞轮形式分为单个飞轮盘和多个飞轮盘。

单一飞轮盘无法满足本试验台的实验对象多样性的要求，可采取二分法设计多个飞轮盘。

混合动力汽车试验台架的研究与开发摘要：２１世纪，环保和能源成为全球最为关注的问题，节能减排成为汽车开发的首要目标。

由于纯电动汽车储能技术尚未成熟，混合动力汽车应运而生。

混合动力系统比起传统内燃机动力系统具有更高的燃油经济性和更好的排放性。

然而，混合动力汽车结构比纯电动车和传统车更加复杂且难以控制，并且关键技术对混合动力汽车的发展制约严重。

因此，在考虑降低研发风险及成本的前提下，混合动力试验台架研究的必要性日益凸显。

基于此，本文主要对混合动力汽车试验台架的研究与开发进行分析探讨。

关键词：混合动力汽车；试验台架；研究；开发1、混合动力汽车试验台架功能为满足需要，混合动力汽车试验台架应具备以下功能：（１）能够为混合动力汽车各零部件提供与整车相同的试验调试环境，将各零部件放到真实的试验环境中进行相关的特性试验。

（２）能够进行动力总成系统性能试验及控制系统的调试和标定，验证控制策略和控制算法。

（３）能够进行整车台架试验，为动力总成参数匹配和控制策略的制定以及标杆车关键参数的采集提供依据。

2、混合动力汽车试验台架结构设计为了实现上述功能，搭建了如图１所示的混合动力系统测试平台，采用交流电力测功机（四电机方案）作为负载模拟装置。

图２测功机的性能曲线表１测功机基本参数特制的半轴适配器可直接连接到轮毂，用于测功机和被测单元的连接，然后以转矩形式给发动机、被测电机或整车进行加载，由此研究被测系统的特性。

其在整个转速范围内可进行四象限运行，反转产生的电能通过变频器形成正弦波电流反馈到主电网，从而实现电能向电网的回馈。

3.1.2扭矩检测单元及后桥支撑扭矩检测单元包括扭矩传感器（ＨＢＭＴ４０Ｂ）、力矩标定系统、标定砝码及托盘；后桥支撑为被测单元（发动机、电机、变速器）或后桥起支撑作用，其长度、宽度和高度均可调。

3.1.3整车适配、支撑及冷却移动整车，将驱动轮定位于测功机处，用可移动式提升器提升整车，以车轮支撑轴承依次替换车轮，并通过轮毂适配器连接到测功机后释放整车。

清华大学混合动力系统试验台架
图1 混合动力试验台架结构框图
混合动力试验台架结构如图1所示，其中主要测试设备参数如下：
测功机-交流电机
西门子1PL6 228
265kW/额定转矩1446Nm/最高转速4500r/min
测功机-变频控制器ABB ACS800变频控制器功率260kW/CAN 通讯接口测功机-扭矩法兰
HBM T10F
量程1000Nm 极限扭矩2000Nm
测功机控制器
清华大学开发
2通道CAN/液晶操作面板/RS232上位机通讯
台架主控计算机
清华大学开发
16通道200KHz 高速采集2通道CAN 2通道RS485 6通道RS232/LAN
混合动力系统
Simens 交流电机
ACS800 变频柜扭矩法兰
台架主控计算机
测功机控制器
油耗仪
加热HC 分析仪
排放分析仪PXI 快速原型控制器
数据采集单元CAN
油耗仪仪表
快速原型上位机
CAN1 LAN HUB
RS232
RS485
CAN2
油耗仪CORRSYS DATRON DFL 60L/h精度0.5%
排放分析仪HORIBA MEXA7000 CO/CO2/加热HC/NOx
直接采样
快速原型控制器NI PXI-8184 2通道CAN
16通道AD
2通道DA/16通道DIO
图2 混合动力试验台架实物照片。

广东省地方标准混合动力乘用车动力单元可靠性台架试验方法The reliability of power unit test methods for hybrid passenger car（征求意见稿）编制说明2014-11一、任务来源本标准由广东省质量技术监督局于2013年11月29日批准立项（粤质监标函〔2013〕786号），立项名称为《混合动力总成可靠性台架试验方法》，根据专家组多次讨论及标准内容确定，名称改为《混合动力乘用车动力单元可靠性台架试验方法》，本标准由广州汽车集团股份有限公司汽车工程研究院、工业和信息化部电子第五研究所、东风汽车有限公司东风日产乘用车公司、中华人民共和国广州出入境检验检疫局、深圳市标准技术研究院、广州汽车集团乘用车有限公司联合起草。

本标准由广东省电动汽车标准化技术委员会提出并归口。

二、编制背景、目的和意义动力单元是混合动力汽车的核心组成部分，根据GB/T 19596-2004《电动汽车术语》，电动汽车动力系由动力单元和传动系组成。

对于油电混合动力汽车，动力单元包括发动机、电机及动力耦合机构组成。

它不仅对混合动力汽车的动力性、经济性以及舒适性有着直接的影响，还会关系到整车的空间布置。

动力系的可靠性是评价混合动力汽车性能的重要指标之一，可以有效的评价混合动力汽车的性能和技术成熟度。

目前，国家和行业内还没有颁布可广泛适用的混合动力乘用车动力单元可靠性的试验方法，只有于2013年9月1日颁布实施的QC/T 926-2013《轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法》以及还处于编制中的《轻型混合动力电动汽车用动力总成可靠性试验方法》，而目前混合动力乘用车动力单元已呈现多电机和机电一体化的发展趋势，因此有必要制定本试验方法，规范混合动力乘用车动力单元可靠性的台架试验测试。

二、编制思路和原则（一）编制思路本标准立足于国内外现有的相关技术法规和标准，参考国内外现有先进成果，结合广东省的具体情况，本着科学、开放、实用的原则，对混合动力总成可靠性台架试验方法进行深入研究，制定出适合广东省，并能够反映混合动力乘用车动力单元可靠性台架试验方法国内外最新研究成果的标准。

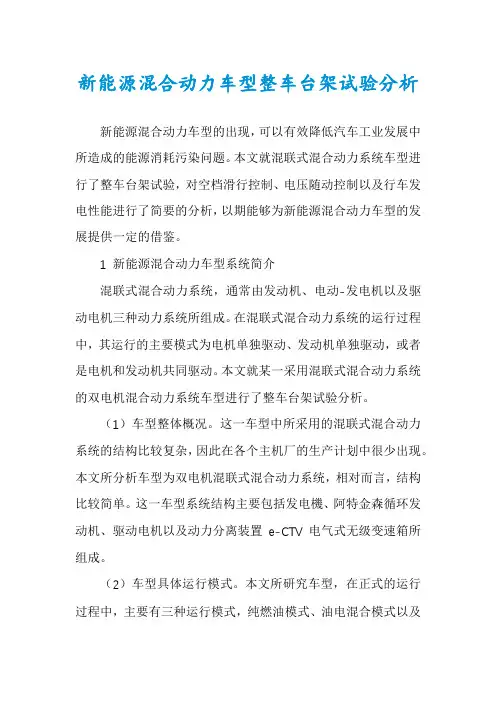

新能源混合动力车型整车台架试验分析新能源混合动力车型的出现，可以有效降低汽车工业发展中所造成的能源消耗污染问题。

本文就混联式混合动力系统车型进行了整车台架试验，对空档滑行控制、电压随动控制以及行车发电性能进行了简要的分析，以期能够为新能源混合动力车型的发展提供一定的借鉴。

1 新能源混合动力车型系统简介混联式混合动力系统，通常由发动机、电动-发电机以及驱动电机三种动力系统所组成。

在混联式混合动力系统的运行过程中，其运行的主要模式为电机单独驱动、发动机单独驱动，或者是电机和发动机共同驱动。

本文就某一采用混联式混合动力系统的双电机混合动力系统车型进行了整车台架试验分析。

（1）车型整体概况。

这一车型中所采用的混联式混合动力系统的结构比较复杂，因此在各个主机厂的生产计划中很少出现。

本文所分析车型为双电机混联式混合动力系统，相对而言，结构比较简单。

这一车型系统结构主要包括发电機、阿特金森循环发动机、驱动电机以及动力分离装置e-CTV电气式无级变速箱所组成。

（2）车型具体运行模式。

本文所研究车型，在正式的运行过程中，主要有三种运行模式，纯燃油模式、油电混合模式以及纯电模式。

采用油电混合模式还可以被分为发动机驱动模式以及发动机发电模式。

在车型的正式运行过程中，采用不同的模式要结合车辆行驶过程中，根据车速、油门的深度以及电池的电量等相关参数的变化情况来切换不同的模式，以防止出现能量浪费情况，保证车辆驾驶的平稳顺利。

（3）整车运行控制策略。

在整车实际的运行过程中，关于车辆的运行的控制策略，主要涉及车辆停车、启停缓加速以及低中速运行，还有强力加速、高速运行以及减速这六种情况。

在车辆行驶过程中，根据汽车行驶路况的不同，系统响应策略会进行不断的调整。

比如在城市道路工况、启停以及低速续航时，就可以采用纯电模式运行。

如果需要加速，就可以通过发动机来给驱动发电机，为电机提供充足的动力。

在高速巡航状态下，离合器耦合，车辆行驶的驱动来源由发动机提供。

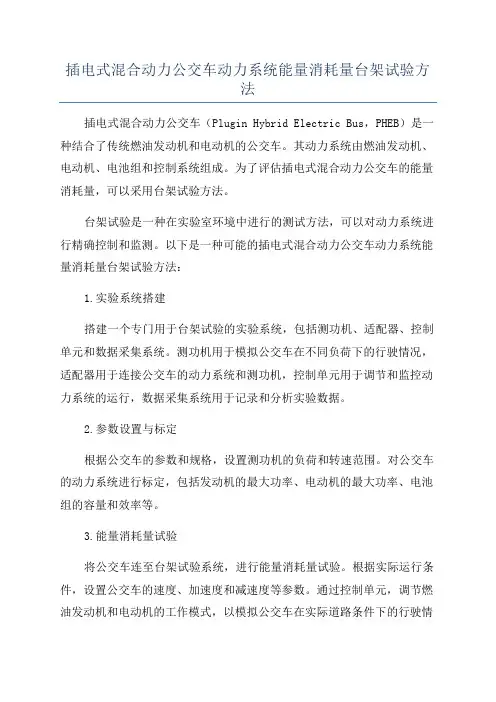

插电式混合动力公交车动力系统能量消耗量台架试验方法插电式混合动力公交车（Plugin Hybrid Electric Bus，PHEB）是一种结合了传统燃油发动机和电动机的公交车。

其动力系统由燃油发动机、电动机、电池组和控制系统组成。

为了评估插电式混合动力公交车的能量消耗量，可以采用台架试验方法。

台架试验是一种在实验室环境中进行的测试方法，可以对动力系统进行精确控制和监测。

以下是一种可能的插电式混合动力公交车动力系统能量消耗量台架试验方法：1.实验系统搭建搭建一个专门用于台架试验的实验系统，包括测功机、适配器、控制单元和数据采集系统。

测功机用于模拟公交车在不同负荷下的行驶情况，适配器用于连接公交车的动力系统和测功机，控制单元用于调节和监控动力系统的运行，数据采集系统用于记录和分析实验数据。

2.参数设置与标定根据公交车的参数和规格，设置测功机的负荷和转速范围。

对公交车的动力系统进行标定，包括发动机的最大功率、电动机的最大功率、电池组的容量和效率等。

3.能量消耗量试验将公交车连至台架试验系统，进行能量消耗量试验。

根据实际运行条件，设置公交车的速度、加速度和减速度等参数。

通过控制单元，调节燃油发动机和电动机的工作模式，以模拟公交车在实际道路条件下的行驶情况。

记录并计算燃料的消耗量、充电的能量以及整个动力系统的能量消耗量。

4.数据分析与评估将试验过程中采集的数据进行分析和评估。

比较不同工作模式下的能量消耗量，评估插电式混合动力公交车的燃油经济性和能源利用效率。

根据试验结果，可以优化动力系统的工作策略，以降低能量消耗量。

需要注意的是，插电式混合动力公交车的能量消耗量受多个因素的影响，包括行驶条件、驾驶行为、路线选择等。

台架试验是一种理想化的实验方法，结果可能与实际行驶情况存在差异。

因此，在进行台架试验时，应尽可能模拟真实的行驶情况，以提高试验结果的准确性和可靠性。

同时，结合实际运营数据，对试验结果进行验证和修正，以更好地评估插电式混合动力公交车的能量消耗量。

插电式混合动力乘用车动力系统能量消耗量台架试验方法插电式混合动力乘用车是一种结合内燃机和电动机的动力系统，可以通过外部电源充电来提供电动机的驱动能源，从而减少内燃机耗油量，降低尾气排放。

为了评估插电式混合动力乘用车的能源消耗情况，可以进行台架试验来模拟实际行驶条件下的能源消耗量。

以下是插电式混合动力乘用车动力系统能量消耗量台架试验方法的步骤：1.实验准备：准备一辆插电式混合动力乘用车，包括完整的车辆和动力系统装置。

检查车辆的各项指标和性能参数，确保其符合试验要求。

检查台架设备的运行状况和准确性。

2.测试项目设置：确定试验的测试项目和参数。

这可以包括车辆的起步加速性能、最高速度、加速度曲线、续驶里程、能量消耗量等。

根据试验目的和要求进行测试项目的合理设置。

3.试验场地准备：选择一个宽敞平坦的场地进行试验，确保无风无雨的天气条件。

确保试验场地的安全性和空气质量，防止外界因素对试验结果的干扰。

4.设定试验条件：根据试验项目的要求，设定试验条件。

包括起步、加速、行驶速度、制动等条件。

每一个试验项目都需要设定相应的试验条件。

5.数据采集和记录：在试验过程中，使用适当的传感器和数据采集设备，对试验过程中的各项参数进行实时采集和记录。

包括车速、转速、电池电量、制动力等参数。

6.分析和计算：采集到的试验数据需要进行分析和计算，得出能量消耗量等指标。

根据试验项目的要求，计算出不同工况下的能量消耗量，并进行对比和分析。

7.结果评估和验证：根据实际行驶情况和试验结果，对插电式混合动力乘用车的能源消耗情况进行评估和验证。

根据试验结果，可以进行动力系统的调整和优化。

以上是插电式混合动力乘用车动力系统能量消耗量台架试验方法的步骤。

通过台架试验，可以客观地评估插电式混合动力乘用车动力系统的能源消耗情况，为未来的动力系统设计和优化提供参考。

同时，台架试验也可以帮助制定行驶工况和驾驶策略，以减少车辆的能源消耗量，提高燃油经济性。

电动汽车动力测试平台设计及试验分析首先，该平台需要具备一个可调节的电机，用于模拟电动汽车的动力系统。

电机的输出可以根据需要进行调节，以模拟不同驾驶条件下的动力需求。

其次，该平台需要配备一个电池组，用于为电动汽车提供电力。

电池组的容量和性能应当与实际电动汽车的电池相匹配，以确保测试结果的准确性。

此外，该平台还需要一个电动汽车模型，用于模拟电动汽车的行驶过程。

该模型应包括车身、车轮等组成部分，并能够与电机和电池组进行连接。

在进行测试时，可以通过控制电动汽车模型的加速和制动来模拟各种行驶情况，例如起步、加速、匀速行驶和减速等。

同时，可以监测电动汽车模型的动力输出和能量消耗，以评估电动汽车的动力性能和能效。

另外，为了更准确地评估电动汽车的动力性能，测试平台还需要配备必要的传感器和测试仪器。

例如，可以安装在电动汽车模型上的转速传感器，用于测量电机的转速。

还可以使用电流传感器和电压传感器，以监测电池组的工作状态和能耗。

另外，可以使用数据采集系统来记录和分析测试数据，以便进行进一步的研究和评估。

在试验分析方面，可以通过收集和分析测试数据来评估电动汽车的动力性能和能效。

例如，可以通过电机转速和电机输出扭矩来评估电动汽车的加速性能。

可以通过测量电池组的电流和电压以及车辆的行驶距离来评估电动汽车的能效。

此外，还可以进行不同测试条件下的比较试验。

例如，可以比较不同电池组的性能，评估它们的充电速度、能量密度和续航里程等指标。

也可以比较不同电机的性能，评估它们的效率和扭矩输出等指标。

通过这些试验分析，可以为电动汽车的设计和研发提供有力的参考依据。

综上所述，电动汽车动力测试平台的设计及试验分析对于评估电动汽车的动力性能和能效具有重要意义。

通过适当的模拟和分析，可以为电动汽车的设计和改进提供有益的信息和指导。

多工况下燃料电池汽车动力系统效率台架试验方法1. 引言1.1 概述燃料电池汽车作为一种新型的清洁能源汽车，具有零排放、高能量密度和快速加注等优点，因此备受关注。

然而，要充分发挥燃料电池汽车的潜力，需要对其动力系统效率进行深入研究和评估。

尤其是在多工况下，了解不同工况下燃料电池汽车动力系统的效率特性对于提高其整体性能至关重要。

为了准确可靠地评估燃料电池汽车动力系统在多工况下的效率，需要开发相应的试验方法。

本文旨在介绍一种多工况下燃料电池汽车动力系统效率台架试验方法，以帮助实现该目标。

1.2 文章结构本文共分为五个部分：引言、多工况下燃料电池汽车动力系统效率台架试验方法、数据采集与分析、结果与讨论以及结论。

在引言部分，我们将阐述本文的概述、文章结构并明确目的；接着，在第二部分中详细介绍多工况测试方法、台架设计与搭建以及实验参数设定与控制策略；第三部分将介绍传感器及数据采集系统，以及数据处理与分析方法，并对实验结果进行分析；在第四部分中，我们将展示效率测试结果，并进行不同工况下的效率对比分析，同时探究影响燃料电池汽车动力系统效率的因素；最后，在结论部分总结主要发现和贡献点，并讨论实验的局限性和未来的研究方向。

1.3 目的本文旨在介绍一种多工况下燃料电池汽车动力系统效率台架试验方法。

该方法将有助于准确评估燃料电池汽车动力系统在不同工况下的效率特性，并为进一步提高其整体性能提供理论依据。

通过本文的研究，我们可以更深入地了解燃料电池汽车动力系统的优化空间，并为相关领域的科学家、工程师甚至政策制定者提供参考和借鉴。

2. 多工况下燃料电池汽车动力系统效率台架试验方法：2.1 多工况测试方法介绍：在研究燃料电池汽车动力系统效率时，多工况测试是必不可少的。

多工况测试反映了实际驾驶条件中动力系统的运行状态，能够更全面地评估其性能和效率。

典型的多工况包括城市循环、高速巡航以及加速等几种模式。

2.2 台架设计与搭建：为了进行多工况下燃料电池汽车动力系统效率的台架试验，需要设计和搭建一个符合要求的台架。
