建模与仿真复习题

1.仿真软件有三类：仿真程序，仿真语言，仿真环境。

2.仿真的两个重要：建立准确的系统模型，获得正确的仿真结果。

3.计算机仿真的应用领域：航空，航天，国防及其他大规模复杂系统的研制开发过程中，计算机仿真一直是不可缺少的工具，他在减少损失，节约经费，缩短开发周期，提高产品质量等方面发挥了巨大作用。

4.系统模型可以定义为：为了达到系统研究的目的，用于收集和描述系统有关信息的实体。

5.仿真的分类：物理仿真，数学仿真，物理—数学仿真。

数学仿真通常也称为计算机仿真。

计算机仿真又分为模拟仿真，数字仿真和混合仿真6.模拟仿真是基于数学模型相似原理上的一种方法，仿真的主要工具是模拟计算机，模拟仿真的特点是直观、运算速度快，但精度较差。

7.连续系统是指系统的状态，随时间连续变化的系统。

连续系统的模型，可以用一组连续的方程描述。

8.离散事件系统的特点是：系统的状态变化，只在离散的时间点上发生，且发生时刻往往是随机的，系统的状态变化是由随机事件驱动的。

9.计算机仿真包括三要素：系统，模型和计算机。

10.联系三要素的基本活动：系统模型建立，仿真模型建立和仿真试验11.系统仿真步骤：调研系统，明确问题。

设立目标，收集数据。

建立仿真模型。

编制程序。

运行模型，计算结果。

统计分析，进行决策。

12.排队系统建模：单队列，单服务台SQSS系统模型。

单队列，多服务台SQMS系统模型。

多队列，单服务台MQSS系统模型。

多队列，多服务台MQMS系统模型（P37-P42）。

13.库存管理所需费用一般包括：保管费（使用仓库货物保管及因货物损坏变质等所需的支出费用，一般与货物的数量成正比），订货费（包括订货所需的手续费，货物本身的价格及运输费，以及订货的管理费用等，如果缺货时不是向其他厂家或商家去进货，而是自己生产，这部分费用为生产费用，以及生产管理费用，其中采购费用或生产费用与订货量成正比，管理费用于进货次数，或生产次数成正比，与订货量或生产量无关），缺货费（由于货物不足供不应求所造成的损失，如失去销售机会，停工待料等损失或非与所缺货，数量成正比）14.witness元素：①离散型元素：a.零部件——第一种被动式，只要有需要，零部件可以无限量进去模型，第二种主动式，零部件可以间隔进入模型。

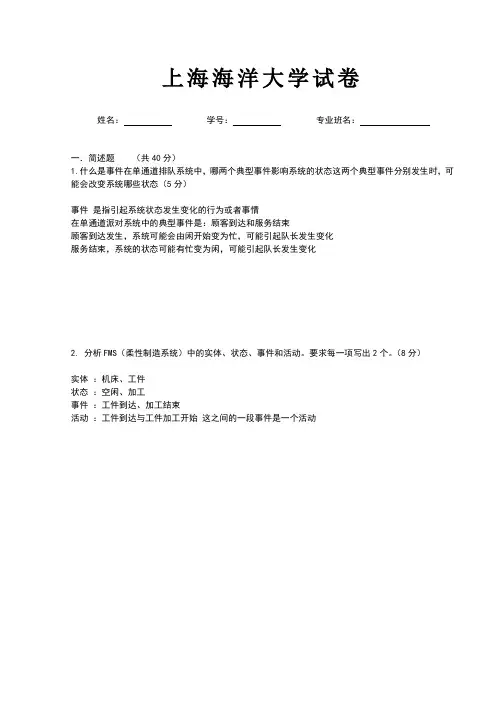

上海海洋大学试卷姓名：学号：专业班名：一．简述题（共40分）1.什么是事件在单通道排队系统中，哪两个典型事件影响系统的状态这两个典型事件分别发生时，可能会改变系统哪些状态（5分）事件是指引起系统状态发生变化的行为或者事情在单通道派对系统中的典型事件是：顾客到达和服务结束顾客到达发生，系统可能会由闲开始变为忙，可能引起队长发生变化服务结束，系统的状态可能有忙变为闲，可能引起队长发生变化2. 分析FMS（柔性制造系统）中的实体、状态、事件和活动。

要求每一项写出2个。

（8分）实体：机床、工件状态：空闲、加工事件：工件到达、加工结束活动：工件到达与工件加工开始这之间的一段事件是一个活动3．在排队模型中，假定用链表来存放排队等待服务的顾客。

链表中只有“到达时间”这样的单属性，当前CLOCK ＝10，已用空间表和可用空间表的情形见下图1，并且任何时候队列中的顾客数不会超过4位。

若已知排队系统中依次发生的事件如下表1。

请根据表1中列出的事件画出CLOCK ＝15，CLOCK ＝20，CLOCK ＝25时的已用空间表和可用空间表的情形（注意：画出的图形中必须标上行号）。

（8分）4．库存系统仿真中有哪4种类型的事件当这4种事件同时发生时，系统如何处理4种事件（4分）1 货物到达2 顾客需求3 仿真结束4 月初清库5．请问输入数据分析的基本步骤有哪些，并简述各个步骤的基本内容（6分）输入数据收集分布的识别参数估计拟合度检验6．在稳态仿真中，哪两种方法能够提高仿真结果的精度（4分）重复运行次数和增加运行长度二．计算题 （共60分）1.指数分布的概率密度函数是()⎩⎨⎧≤>=-0,00,x x e x f x λλ 试用反函数法求服从指数分布的随机数。

（10分）10分2.设a=5，c=3，M=8，取X 0=1。

（10分）（1）用混合同余法产生（0, 1）均匀分布的随机数（要求产生一个周期的随机数）。

（2）用这种方法产生的随机数要进行检验，请问一般需要对产生的随机数进行哪几种检验3．假定顾客随机地分别以1～8分钟（整数分钟）的间隔到达，到达间隔时间是1～8分钟，共计8个可能值，各个值出现的概率相等。

《电力电子系统建模与仿真》题集一、选择题（每题2分，共20分）1.在电力电子系统建模过程中，哪一种软件工具常被用于进行系统级仿真分析？（ ）A. Microsoft OfficeB. AutoCADC. MATLAB/SimulinkD. Photoshop2.PWM （脉宽调制）技术中，通过调节什么参数来控制开关管的导通时间？（ ）A. 电压幅值B. 电流频率C. 脉冲宽度D. 电容容量3.在Simulink环境中，哪个模块库提供了丰富的电力电子元件模型用于系统仿真？（ ）A. Simulink Control DesignB. SimPowerSystemsC. Communications System ToolboxD. Robotics System Toolbox4.电力电子系统建模的主要目的是什么？（ ）A. 提高系统美观性B. 分析和优化系统性能C. 增加系统复杂性D. 降低系统成本5.在进行电力电子系统仿真时，哪个因素对于仿真结果的准确性至关重要？（ ）A. 计算机的显示器尺寸B. 元器件模型的精度C. 仿真软件的安装位置D. 操作系统的版本6.SPWM （正弦脉宽调制）技术主要应用于哪种电力电子变换器？（ ）A. DC-DC变换器B. AC-DC整流器C. DC-AC逆变器D. AC-AC变频器7.PID控制器在电力电子系统中主要起什么作用？（ ）A. 增加系统噪声B. 提高系统稳定性C. 降低系统效率D. 增加系统功耗8.在电力电子系统仿真中，设置合适的仿真步长对结果有何影响？（ ）A. 不影响仿真结果B. 提高仿真速度但降低精度C. 平衡仿真速度和精度D. 只影响仿真过程中的动画效果9.电力电子系统中的核心元件是什么？（ ）A. 电阻和电容B. 电感和变压器C. 电力电子开关器件D. 传感器和执行器10.在进行DC-DC变换器仿真时，需要关注哪些性能指标？（ ）A. 变换效率和输出电压纹波B. 变换器的重量和体积C. 变换器的颜色和材质D. 变换器的生产厂家和品牌二、填空题（每题2分，共20分）1.电力电子系统建模中，常用的两种仿真方法是________________和________________。

《系统建模与仿真》复习题样例一、单项选择题(每题0.5分,共32题)1、WITNESS建模过程中，需要修改布局窗口的名称和背景颜色，可以通过下列哪个菜单操作完成（）。

----序号473A、VIEW->Screen EditorB、Window->Interact BoxC、Window->ControlD、Window->Designer Elements2、在程序执行时，根据不同的条件，选择执行不同的程序语句，用来解决有选择、有转移的诸多问题的结构是.（）。

----序号237A、顺序结构B、循环结构C、分支结构D、模块结构3、零件（part）到达系统的时间间隔规律在零件详细设计对话框的（）中进行设置。

----序号148A、typeB、first arrivalC、inter arrivalD、to4、机器（machine）元素的静态显示图标是由（）显示项目确定的----序号99A、nameB、iconC、styleD、text5、图标代表的是那种类型的元素（）。

----序号461A、FluidB、PipeC、ProcessorD、Tank6、在Index型输送链中对其长度进行设置需要在conveyor详细设计对话框中的（）进行设置。

----序号168A、length in partsB、index timeC、actions on finishD、from7、如果要对容器的轮廓进行可视化设计以便能看到流体经过该容器，我们需要对容器的（）属性进行设置。

----序号309A、tankB、contentsC、mixD、laborqueue8、一系统中有一流体（fluid）元素oil，系统运行100min后检查该流体在某一处理器Processor 中的在制品库存，所用到的函数是（）。

----序号301A、VcontsB、VwipC、VinD、Vout9、下列哪个图标表示作业员Labor元素（）。
