【工程施工】线材、型材、管材截面特性计算器(非常好用)

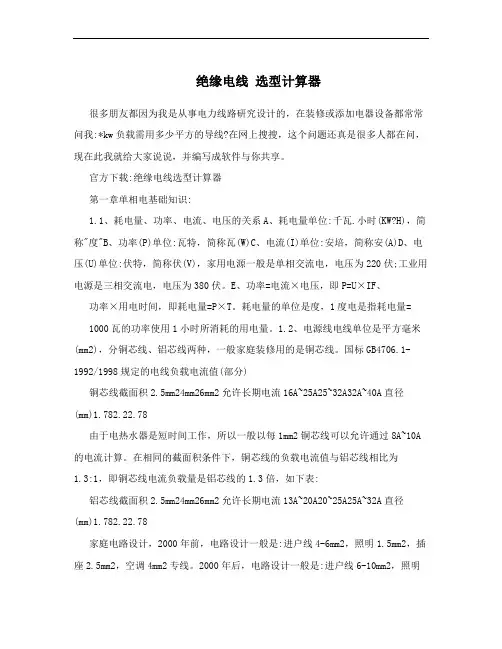

绝缘电线选型计算器很多朋友都因为我是从事电力线路研究设计的，在装修或添加电器设备都常常问我:*kw负载需用多少平方的导线?在网上搜搜，这个问题还真是很多人都在问，现在此我就给大家说说，并编写成软件与你共享。

官方下载:绝缘电线选型计算器第一章单相电基础知识:1.1、耗电量、功率、电流、电压的关系A、耗电量单位:千瓦.小时(KW?H)，简称"度"B、功率(P)单位:瓦特，简称瓦(W)C、电流(I)单位:安培，简称安(A)D、电压(U)单位:伏特，简称伏(V)，家用电源一般是单相交流电，电压为220伏;工业用电源是三相交流电，电压为380伏。

E、功率=电流×电压，即P=U×IF、功率×用电时间，即耗电量=P×T。

耗电量的单位是度，1度电是指耗电量= 1000瓦的功率使用1小时所消耗的用电量。

1.2、电源线电线单位是平方毫米(mm2)，分铜芯线、铝芯线两种，一般家庭装修用的是铜芯线。

国标GB4706.1-1992/1998规定的电线负载电流值(部分)铜芯线截面积2.5mm24mm26mm2允许长期电流16A~25A25~32A32A~40A直径(mm)1.782.22.78由于电热水器是短时间工作，所以一般以每1mm2铜芯线可以允许通过8A~10A 的电流计算。

在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表:铝芯线截面积2.5mm24mm26mm2允许长期电流13A~20A20~25A25A~32A直径(mm)1.782.22.78家庭电路设计，2000年前，电路设计一般是:进户线4-6mm2，照明1.5mm2，插座2.5mm2，空调4mm2专线。

2000年后，电路设计一般是:进户线6-10mm2，照明2.5mm2，插座4mm2，空调6mm2专线。

(songwei注:北京很多住宅是:进户线6-10mm2，照明2.5mm2，插座2.5mm2，空调4mm2专线)1.3、空气开关空气开关，又称自动开关，低压断路器。

01Midas Civil截面特性计算器SPC1、截面特性计算器①截面特性计算器的功能使用截面特性计算器的目的是为了导入在midas中无法直接建立的截面。

②截面特性计算器的使用标准流程1)首先在CAD中画好所要导入的截面，并另存为dxf格式的文件。

2)打开截面特性计算器，导入dxf文件。

3)使用”Model>Section>Generate”功能形成截面，在”Name”中输入截面的名称（方便后面导入时截面的识别），并勾选其中的”Calculate Properties Now”，同时完成截面特性的计算。

4)使用”Model>Section>Export”功能导出sec文件，勾选其中的”MIDAS Sectin File”，命名后即可导出需要的sec文件。

5)然后在”File>Save”中保存spc文件，以便以后查询，或直接退出，程序会提示是否保存。

③在midas中导入上面形成的截面。

打开midas的“模型-材料和截面特性-截面”，点击“添加”，点击PSC选项，在下拉框中选择“PSC-数值”，点击“从SPC中导入截面”，选择相应的sec文件即可。

（若sec中含有多个截面，会弹出对话框，选择所需要的截面即可。

）2、利用截面特性计算器绘制特殊截面双拼45a工字钢①在CAD绘制双拼45a工字钢截面图形，另存为dxf格式文件。

②打开截面特性计算器，导入双拼45a工字钢dxf文件。

File>Import>AutoCAD DXF>OK③使用”Model>Section>Generate ”功能形成截面，在”Name ”中输入截面的名称，Type:Plane,Angle:2,Apply 。

④计算截面特性及导出sec 文件，Property>Calculate Section Property,MeshSize:10mm,Pause after Each Calc(打开)，Apply。

以下是500个建筑结构计算小工具的列表：1. 梁的截面力学性能计算器2. 柱的弯曲和压缩承载力计算器3. 钢筋混凝土梁的挠度计算器4. 钢框架结构的稳定性分析工具5. 钢结构节点的刚度计算器6. 地基沉降计算器7. 钢柱的阻尼比计算器8. 混凝土柱的剪力承载力计算器9. 短柱的屈服荷载计算器10. 地震荷载对结构的影响计算器11. 悬臂梁的自振频率计算器12. 钢筋混凝土梁的受剪承载力计算器13. 基础底面积计算器14. 预应力混凝土梁的跨中挠度计算器15. 钢结构梁的自振频率计算器16. 地震荷载下结构位移计算器17. 钢柱的抗弯承载力计算器18. 砌体墙的水平抗震承载力计算器19. 悬臂梁的挠度计算器20. 钢结构框架的地震响应谱分析工具21. 混凝土板的弯曲承载力计算器22. 墙体的抗剪承载力计算器23. 钢柱的稳定性分析工具24. 预应力混凝土梁的受剪承载力计算器25. 基础沉降计算器26. 钢筋混凝土梁的屈服荷载计算器27. 地震作用下的结构位移计算器28. 钢结构梁的弹性变形计算器29. 砌体墙的竖向承载力计算器30. 钢柱的稳定等效长度计算器.31. 钢筋混凝土梁的抗剪承载力计算器32. 钢柱的屈曲承载力计算器33. 地震作用下的结构稳定性分析工具34. 钢结构框架的位移控制计算器35. 钢筋混凝土梁的振动频率计算器36. 砌体墙的水平位移计算器37. 悬臂梁的弯矩计算器38. 钢柱的刚度计算器39. 预应力混凝土梁的截面性能计算器40. 基础的抗浮力计算器41. 钢结构梁的扭转刚度计算器42. 混凝土板的剪力承载力计算器43. 砌体墙的竖向位移计算器44. 钢柱的动态响应分析工具45. 钢筋混凝土梁的挠曲受压承载力计算器46. 钢结构节点的稳定等效长度计算器47. 地震荷载下的结构稳定等效长度计算器48. 钢筋混凝土梁的弯矩-曲率分析工具49. 钢柱的抗剪承载力计算器50. 地基沉降限值计算器51. 钢结构梁的弯曲变形计算器52. 砌体墙的抗震性能评估工具53. 悬臂梁的自振频率-挠度分析工具54. 钢筋混凝土梁的竖向承载力计算器55. 钢柱的位移控制计算器56. 预应力混凝土梁的受剪承载力-挠度分析工具57. 基础的竖向承载力计算器58. 钢结构梁的动态响应分析工具59. 混凝土板的剪力变形计算器60. 砌体墙的水平抗震位移计算器61. 钢柱的位移限值计算器62. 钢筋混凝土梁的屈曲荷载-挠度分析工具63. 钢结构节点的位移限值计算器64. 地震作用下的结构稳定等效长度计算器65. 钢结构梁的非线性分析工具66. 砌体墙的抗震位移限值计算器67. 悬臂梁的弯曲承载力-挠度分析工具68. 钢筋混凝土梁的剪力变形计算器69. 钢柱的抗弯扭耦合分析工具70. 预应力混凝土梁的截面稳定性计算器71. 基础的侧向承载力计算器72. 钢结构梁的破坏模式分析工具73. 混凝土板的弯矩变形计算器74. 砌体墙的水平位移限值计算器75. 钢柱的位移指标计算器76. 钢筋混凝土梁的竖向变形计算器77. 钢结构节点的刚度指标计算器78. 地震作用下的结构位移限值计算器79. 钢结构梁的塑性铰计算器80. 砌体墙的抗震性能参数计算器81. 悬臂梁的弯曲变形限值计算器82. 钢筋混凝土梁的剪力变形限值计算器83. 钢柱的阻尼比-刚度分析工具84. 预应力混凝土梁的受剪承载力-挠度限值计算器85. 基础的水平抗震位移计算器86. 钢结构梁的动态响应指标计算器87. 混凝土板的剪力变形限值计算器88. 砌体墙的水平抗震位移限值计算器89. 钢柱的位移限值指标计算器90. 钢筋混凝土梁的竖向变形限值计算器91. 钢结构节点的刚度限值计算器92. 地震作用下的结构位移限值指标计算器93. 钢结构梁的塑性铰系数计算器94. 砌体墙的抗震性能评估指标计算器95. 悬臂梁的弯曲变形限值指标计算器96. 钢筋混凝土梁的剪力变形限值指标计算器97. 钢柱的阻尼比-刚度分析指标计算器98. 预应力混凝土梁的受剪承载力-挠度限值指标计算器99. 基础的水平抗震位移限值计算器100. 钢结构梁的动态响应指标限值计算器101. 混凝土板的剪力变形限值指标计算器102. 砌体墙的水平抗震位移限值指标计算器103. 钢柱的位移限值指标限值计算器104. 钢筋混凝土梁的竖向变形限值指标限值计算器105. 钢结构节点的刚度限值指标计算器106. 地震作用下的结构位移限值指标限值计算器107. 钢结构梁的塑性铰系数限值计算器108. 砌体墙的抗震性能评估指标限值计算器109. 悬臂梁的弯曲变形限值指标限值计算器110. 钢筋混凝土梁的剪力变形限值指标限值计算器111. 钢柱的阻尼比-刚度分析指标限值计算器112. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器113. 基础的水平抗震位移限值指标计算器114. 钢结构梁的动态响应指标限值限值计算器115. 混凝土板的剪力变形限值指标限值计算器116. 砌体墙的水平抗震位移限值指标限值计算器117. 钢柱的位移限值指标限值计算器118. 钢筋混凝土梁的竖向变形限值指标限值计算器119. 钢结构节点的刚度限值指标限值计算器120. 地震作用下的结构位移限值指标限值计算器121. 钢结构梁的塑性铰系数限值限值计算器122. 砌体墙的抗震性能评估指标限值限值计算器123. 悬臂梁的弯曲变形限值指标限值计算器124. 钢筋混凝土梁的剪力变形限值指标限值计算器125. 钢柱的阻尼比-刚度分析指标限值限值计算器126. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器127. 基础的水平抗震位移限值指标限值计算器128. 钢结构梁的动态响应指标限值限值计算器129. 混凝土板的剪力变形限值指标限值计算器130. 砌体墙的水平抗震位移限值指标限值计算器131. 钢柱的位移限值指标限值计算器132. 钢筋混凝土梁的竖向变形限值指标限值计算器133. 钢结构节点的刚度限值指标限值计算器134. 地震作用下的结构位移限值指标限值计算器135. 钢结构梁的塑性铰系数限值限值计算器136. 砌体墙的抗震性能评估指标限值限值计算器137. 悬臂梁的弯曲变形限值指标限值计算器138. 钢筋混凝土梁的剪力变形限值指标限值计算器139. 钢柱的阻尼比-刚度分析指标限值限值计算器140. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器141. 基础的水平抗震位移限值指标限值计算器142. 钢结构梁的动态响应指标限值限值计算器143. 混凝土板的剪力变形限值指标限值计算器144. 砌体墙的水平抗震位移限值指标限值计算器145. 钢柱的位移限值指标限值计算器146. 钢筋混凝土梁的竖向变形限值指标限值计算器147. 钢结构节点的刚度限值指标限值计算器148. 地震作用下的结构位移限值指标限值计算器149. 钢结构梁的塑性铰系数限值限值计算器150. 砌体墙的抗震性能评估指标限值限值计算器151. 悬臂梁的弯曲变形限值指标限值计算器152. 钢筋混凝土梁的剪力变形限值指标限值计算器153. 钢柱的阻尼比-刚度分析指标限值限值计算器154. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器155. 基础的水平抗震位移限值指标限值计算器156. 钢结构梁的动态响应指标限值限值计算器157. 混凝土板的剪力变形限值指标限值计算器158. 砌体墙的水平抗震位移限值指标限值计算器159. 钢柱的位移限值指标限值计算器160. 钢筋混凝土梁的竖向变形限值指标限值计算器161. 钢结构节点的刚度限值指标限值计算器162. 地震作用下的结构位移限值指标限值计算器163. 钢结构梁的塑性铰系数限值限值计算器164. 砌体墙的抗震性能评估指标限值限值计算器165. 悬臂梁的弯曲变形限值指标限值计算器166. 钢筋混凝土梁的剪力变形限值指标限值计算器167. 钢柱的阻尼比-刚度分析指标限值限值计算器168. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器169. 基础的水平抗震位移限值指标限值计算器170. 钢结构梁的动态响应指标限值限值计算器171. 混凝土板的剪力变形限值指标限值计算器172. 砌体墙的水平抗震位移限值指标限值计算器173. 钢柱的位移限值指标限值计算器174. 钢筋混凝土梁的竖向变形限值指标限值计算器175. 钢结构节点的刚度限值指标限值计算器176. 地震作用下的结构位移限值指标限值计算器177. 钢结构梁的塑性铰系数限值限值计算器178. 砌体墙的抗震性能评估指标限值限值计算器179. 悬臂梁的弯曲变形限值指标限值计算器180. 钢筋混凝土梁的剪力变形限值指标限值计算器181. 钢柱的阻尼比-刚度分析指标限值限值计算器182. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器183. 基础的水平抗震位移限值指标限值计算器184. 钢结构梁的动态响应指标限值限值计算器185. 混凝土板的剪力变形限值指标限值计算器186. 砌体墙的水平抗震位移限值指标限值计算器187. 钢柱的位移限值指标限值计算器188. 钢筋混凝土梁的竖向变形限值指标限值计算器189. 钢结构节点的刚度限值指标限值计算器190. 地震作用下的结构位移限值指标限值计算器191. 钢结构梁的塑性铰系数限值限值计算器192. 砌体墙的抗震性能评估指标限值限值计算器193. 悬臂梁的弯曲变形限值指标限值计算器194. 钢筋混凝土梁的剪力变形限值指标限值计算器195. 钢柱的阻尼比-刚度分析指标限值限值计算器196. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器197. 基础的水平抗震位移限值指标限值计算器198. 钢结构梁的动态响应指标限值限值计算器199. 混凝土板的剪力变形限值指标限值计算器200. 砌体墙的水平抗震位移限值指标限值计算器201. 钢柱的抗剪承载力-挠度分析工具202. 混凝土板的弯矩变形限值指标限值计算器203. 砌体墙的水平抗震位移限值指标限值计算器204. 钢柱的位移限值指标限值计算器205. 钢筋混凝土梁的竖向变形限值指标限值计算器206. 钢结构节点的刚度限值指标限值计算器207. 地震作用下的结构位移限值指标限值计算器208. 钢结构梁的塑性铰系数限值限值计算器209. 砌体墙的抗震性能评估指标限值限值计算器210. 悬臂梁的弯曲变形限值指标限值计算器211. 钢筋混凝土梁的剪力变形限值指标限值计算器212. 钢柱的阻尼比-刚度分析指标限值限值计算器213. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器214. 基础的水平抗震位移限值指标限值计算器215. 钢结构梁的动态响应指标限值限值计算器216. 混凝土板的剪力变形限值指标限值计算器217. 砌体墙的水平抗震位移限值指标限值计算器218. 钢柱的位移限值指标限值计算器219. 钢筋混凝土梁的竖向变形限值指标限值计算器220. 钢结构节点的刚度限值指标限值计算器221. 地震作用下的结构位移限值指标限值计算器222. 钢结构梁的塑性铰系数限值限值计算器223. 砌体墙的抗震性能评估指标限值限值计算器224. 悬臂梁的弯曲变形限值指标限值计算器225. 钢筋混凝土梁的剪力变形限值指标限值计算器226. 钢柱的阻尼比-刚度分析指标限值限值计算器227. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器228. 基础的水平抗震位移限值指标限值计算器229. 钢结构梁的动态响应指标限值限值计算器230. 混凝土板的剪力变形限值指标限值计算器231. 砌体墙的水平抗震位移限值指标限值计算器232. 钢柱的位移限值指标限值计算器233. 钢筋混凝土梁的竖向变形限值指标限值计算器234. 钢结构节点的刚度限值指标限值计算器235. 地震作用下的结构位移限值指标限值计算器236. 钢结构梁的塑性铰系数限值限值计算器237. 砌体墙的抗震性能评估指标限值限值计算器238. 悬臂梁的弯曲变形限值指标限值计算器239. 钢筋混凝土梁的剪力变形限值指标限值计算器240. 钢柱的阻尼比-刚度分析指标限值限值计算器241. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器242. 基础的水平抗震位移限值指标限值计算器243. 钢结构梁的动态响应指标限值限值计算器244. 混凝土板的剪力变形限值指标限值计算器245. 砌体墙的水平抗震位移限值指标限值计算器246. 钢柱的位移限值指标限值计算器247. 钢筋混凝土梁的竖向变形限值指标限值计算器248. 钢结构节点的刚度限值指标限值计算器249. 地震作用下的结构位移限值指标限值计算器250. 钢结构梁的塑性铰系数限值限值计算器251. 砌体墙的抗震性能评估指标限值限值计算器252. 悬臂梁的弯曲变形限值指标限值计算器253. 钢筋混凝土梁的剪力变形限值指标限值计算器254. 钢柱的阻尼比-刚度分析指标限值限值计算器255. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器256. 基础的水平抗震位移限值指标限值计算器257. 钢结构梁的动态响应指标限值限值计算器258. 混凝土板的剪力变形限值指标限值计算器259. 砌体墙的水平抗震位移限值指标限值计算器260. 钢柱的位移限值指标限值计算器261. 钢筋混凝土梁的竖向变形限值指标限值计算器262. 钢结构节点的刚度限值指标限值计算器263. 地震作用下的结构位移限值指标限值计算器264. 钢结构梁的塑性铰系数限值限值计算器265. 砌体墙的抗震性能评估指标限值限值计算器266. 悬臂梁的弯曲变形限值指标限值计算器267. 钢筋混凝土梁的剪力变形限值指标限值计算器268. 钢柱的阻尼比-刚度分析指标限值限值计算器269. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器270. 基础的水平抗震位移限值指标限值计算器271. 钢结构梁的动态响应指标限值限值计算器272. 混凝土板的剪力变形限值指标限值计算器273. 砌体墙的水平抗震位移限值指标限值计算器274. 钢柱的位移限值指标限值计算器275. 钢筋混凝土梁的竖向变形限值指标限值计算器276. 钢结构节点的刚度限值指标限值计算器277. 地震作用下的结构位移限值指标限值计算器278. 钢结构梁的塑性铰系数限值限值计算器279. 砌体墙的抗震性能评估指标限值限值计算器280. 悬臂梁的弯曲变形限值指标限值计算器281. 钢筋混凝土梁的剪力变形限值指标限值计算器282. 钢柱的阻尼比-刚度分析指标限值限值计算器283. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器284. 基础的水平抗震位移限值指标限值计算器285. 钢结构梁的动态响应指标限值限值计算器286. 混凝土板的剪力变形限值指标限值计算器287. 砌体墙的水平抗震位移限值指标限值计算器288. 钢柱的位移限值指标限值计算器289. 钢筋混凝土梁的竖向变形限值指标限值计算器290. 钢结构节点的刚度限值指标限值计算器291. 地震作用下的结构位移限值指标限值计算器292. 钢结构梁的塑性铰系数限值限值计算器293. 砌体墙的抗震性能评估指标限值限值计算器294. 悬臂梁的弯曲变形限值指标限值计算器295. 钢筋混凝土梁的剪力变形限值指标限值计算器296. 钢柱的阻尼比-刚度分析指标限值限值计算器297. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器298. 基础的水平抗震位移限值指标限值计算器299. 钢结构梁的动态响应指标限值限值计算器300. 混凝土板的剪力变形限值指标限值计算器301. 砌体墙的水平抗震位移限值指标限值计算器302. 钢柱的位移限值指标限值计算器303. 钢筋混凝土梁的竖向变形限值指标限值计算器304. 钢结构节点的刚度限值指标限值计算器305. 地震作用下的结构位移限值指标限值计算器306. 钢结构梁的塑性铰系数限值限值计算器307. 砌体墙的抗震性能评估指标限值限值计算器308. 悬臂梁的弯曲变形限值指标限值计算器309. 钢筋混凝土梁的剪力变形限值指标限值计算器310. 钢柱的阻尼比-刚度分析指标限值限值计算器311. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器312. 基础的水平抗震位移限值指标限值计算器313. 钢结构梁的动态响应指标限值限值计算器314. 混凝土板的剪力变形限值指标限值计算器315. 砌体墙的水平抗震位移限值指标限值计算器316. 钢柱的位移限值指标限值计算器317. 钢筋混凝土梁的竖向变形限值指标限值计算器318. 钢结构节点的刚度限值指标限值计算器319. 地震作用下的结构位移限值指标限值计算器320. 钢结构梁的塑性铰系数限值限值计算器321. 砌体墙的抗震性能评估指标限值限值计算器322. 悬臂梁的弯曲变形限值指标限值计算器323. 钢筋混凝土梁的剪力变形限值指标限值计算器324. 钢柱的阻尼比-刚度分析指标限值限值计算器325. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器326. 基础的水平抗震位移限值指标限值计算器327. 钢结构梁的动态响应指标限值限值计算器328. 混凝土板的剪力变形限值指标限值计算器329. 砌体墙的水平抗震位移限值指标限值计算器330. 钢柱的位移限值指标限值计算器331. 钢筋混凝土梁的竖向变形限值指标限值计算器332. 钢结构节点的刚度限值指标限值计算器333. 地震作用下的结构位移限值指标限值计算器334. 钢结构梁的塑性铰系数限值限值计算器335. 砌体墙的抗震性能评估指标限值限值计算器336. 悬臂梁的弯曲变形限值指标限值计算器337. 钢筋混凝土梁的剪力变形限值指标限值计算器338. 钢柱的阻尼比-刚度分析指标限值限值计算器339. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器340. 基础的水平抗震位移限值指标限值计算器341. 钢结构梁的动态响应指标限值限值计算器342. 混凝土板的剪力变形限值指标限值计算器343. 砌体墙的水平抗震位移限值指标限值计算器344. 钢柱的位移限值指标限值计算器345. 钢筋混凝土梁的竖向变形限值指标限值计算器346. 钢结构节点的刚度限值指标限值计算器347. 地震作用下的结构位移限值指标限值计算器348. 钢结构梁的塑性铰系数限值限值计算器349. 砌体墙的抗震性能评估指标限值限值计算器350. 悬臂梁的弯曲变形限值指标限值计算器351. 钢筋混凝土梁的剪力变形限值指标限值计算器352. 钢柱的阻尼比-刚度分析指标限值限值计算器353. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器354. 基础的水平抗震位移限值指标限值计算器355. 钢结构梁的动态响应指标限值限值计算器356. 混凝土板的剪力变形限值指标限值计算器357. 砌体墙的水平抗震位移限值指标限值计算器358. 钢柱的位移限值指标限值计算器359. 钢筋混凝土梁的竖向变形限值指标限值计算器360. 钢结构节点的刚度限值指标限值计算器361. 地震作用下的结构位移限值指标限值计算器362. 钢结构梁的塑性铰系数限值限值计算器363. 砌体墙的抗震性能评估指标限值限值计算器364. 悬臂梁的弯曲变形限值指标限值计算器365. 钢筋混凝土梁的剪力变形限值指标限值计算器366. 钢柱的阻尼比-刚度分析指标限值限值计算器367. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器368. 基础的水平抗震位移限值指标限值计算器369. 钢结构梁的动态响应指标限值限值计算器370. 混凝土板的剪力变形限值指标限值计算器371. 砌体墙的水平抗震位移限值指标限值计算器372. 钢柱的位移限值指标限值计算器373. 钢筋混凝土梁的竖向变形限值指标限值计算器374. 钢结构节点的刚度限值指标限值计算器375. 地震作用下的结构位移限值指标限值计算器376. 钢结构梁的塑性铰系数限值限值计算器377. 砌体墙的抗震性能评估指标限值限值计算器378. 悬臂梁的弯曲变形限值指标限值计算器379. 钢筋混凝土梁的剪力变形限值指标限值计算器380. 钢柱的阻尼比-刚度分析指标限值限值计算器381. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器382. 基础的水平抗震位移限值指标限值计算器383. 钢结构梁的动态响应指标限值限值计算器384. 混凝土板的剪力变形限值指标限值计算器385. 砌体墙的水平抗震位移限值指标限值计算器386. 钢柱的位移限值指标限值计算器387. 钢筋混凝土梁的竖向变形限值指标限值计算器388. 钢结构节点的刚度限值指标限值计算器389. 地震作用下的结构位移限值指标限值计算器390. 钢结构梁的塑性铰系数限值限值计算器391. 砌体墙的抗震性能评估指标限值限值计算器392. 悬臂梁的弯曲变形限值指标限值计算器393. 钢筋混凝土梁的剪力变形限值指标限值计算器394. 钢柱的阻尼比-刚度分析指标限值限值计算器395. 预应力混凝土梁的受剪承载力-挠度限值指标限值计算器396. 基础的水平抗震位移限值指标限值计算器397. 钢结构梁的动态响应指标限值限值计算器398. 混凝土板的剪力变形限值指标限值计算器399. 砌体墙的水平抗震位移限值指标限值计算器400. 钢柱的位移限值指标限值计算器401. 混凝土墙体的抗震性能评估指标限值计算器402. 钢柱的承载力-挠度分析工具403. 砌体墙的弯矩变形限值指标限值计算器404. 钢筋混凝土梁的水平抗震位移限值指标限值计算器405. 钢结构节点的位移限值指标限值计算器406. 地震作用下的结构剪力变形限值指标限值计算器407. 钢结构梁的塑性铰刚度限值指标限值计算器408. 砌体墙的动态响应指标限值限值计算器409. 钢柱的受剪承载力-挠度限值指标限值计算器410. 预应力混凝土梁的水平抗震位移限值指标限值计算器411. 钢结构梁的竖向变形限值指标限值计算器412. 钢柱的刚度限值指标限值计算器413. 钢筋混凝土板的抗震性能评估指标限值限值计算器。

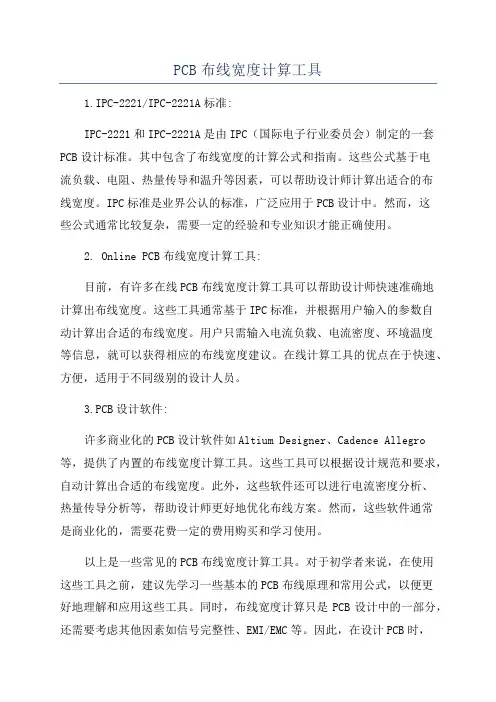

PCB布线宽度计算工具1.IPC-2221/IPC-2221A标准:IPC-2221和IPC-2221A是由IPC（国际电子行业委员会）制定的一套PCB设计标准。

其中包含了布线宽度的计算公式和指南。

这些公式基于电流负载、电阻、热量传导和温升等因素，可以帮助设计师计算出适合的布线宽度。

IPC标准是业界公认的标准，广泛应用于PCB设计中。

然而，这些公式通常比较复杂，需要一定的经验和专业知识才能正确使用。

2. Online PCB布线宽度计算工具:目前，有许多在线PCB布线宽度计算工具可以帮助设计师快速准确地计算出布线宽度。

这些工具通常基于IPC标准，并根据用户输入的参数自动计算出合适的布线宽度。

用户只需输入电流负载、电流密度、环境温度等信息，就可以获得相应的布线宽度建议。

在线计算工具的优点在于快速、方便，适用于不同级别的设计人员。

3.PCB设计软件:许多商业化的PCB设计软件如Altium Designer、Cadence Allegro 等，提供了内置的布线宽度计算工具。

这些工具可以根据设计规范和要求，自动计算出合适的布线宽度。

此外，这些软件还可以进行电流密度分析、热量传导分析等，帮助设计师更好地优化布线方案。

然而，这些软件通常是商业化的，需要花费一定的费用购买和学习使用。

以上是一些常见的PCB布线宽度计算工具。

对于初学者来说，在使用这些工具之前，建议先学习一些基本的PCB布线原理和常用公式，以便更好地理解和应用这些工具。

同时，布线宽度计算只是PCB设计中的一部分，还需要考虑其他因素如信号完整性、EMI/EMC等。

因此，在设计PCB时，综合考虑各个因素的综合影响是非常重要的。

最好的做法是结合自身经验和实际需求，制定合理的布线规划。

<图 1-(1)> 生成Plane 截面的过程建立截面的轮廓生成Plane 截面利用网格进行计算※注意事项MIDAS/Civil和Gen数据库中提供的规则截面的抗扭刚度计算方法参见附录一。

对于MIDAS/Civil和Gen数据库中提供的规则截面，利用 MIDAS/Civil、Gen的截面特性计算功能计算截面特性值比SPC更好一些。

MIDAS/Civil和Gen数据库中提供的PSC截面，当用户输入的截面属于薄壁型截面时，应使用本截面特性值中的Line方式重新计算抗扭刚度，然后在截面特性值增减系数中对抗扭刚度进行调整。

对于Plane形式的截面，程序是通过有限元法来近似计算抗扭刚度的。

在抗扭问题里使用的近似求解法有Ritz法(或者Galerkin法)、Trefftz法，所有的近似求解都与实际结果多少有点误差，其特征如下：J Ritz≤J Exact≤J Trefftz像SPC一样利用有限元法近似地计算抗扭刚度时，通常使用Ritz法, 故其计算结果有可能比实际的抗扭刚度小。

用户可通过加大网格划分密度方法来提高结果的精确度。

对于Line形式的截面, 如薄壁截面，线的厚度很薄时几乎可以准确地计算其抗扭刚度。

但是如果是闭合截面（无开口截面），这种计算方式会导致其抗扭刚度的计算结果随着线厚度的增加而变小，所以对于不是薄壁截面的闭合截面应尽量避免使用Line的方式计算截面特性。

在SPC中对薄壁闭合截面，对闭合部分一定要使用model>closed loop>Register指定闭合。

SPC可以在一个窗口里任意的建立很多个截面，并分别进行分析，且可根据名称、位置、截面特性值等可以很方便地对截面进行搜索及排列。

<图2> 将DXF文件中的截面形状导入后，生成截面并进行排列<图3> 输出截面特性对话框里建立的截面可以通过以下文件形式输出。

MIDAS/Civil [Gen]的 MCT [MGT]文件此时无法导出具体的截面形状，而是按MIDAS/Civil [Gen]立一个正方形，其边长为截面有效面积的平方根。

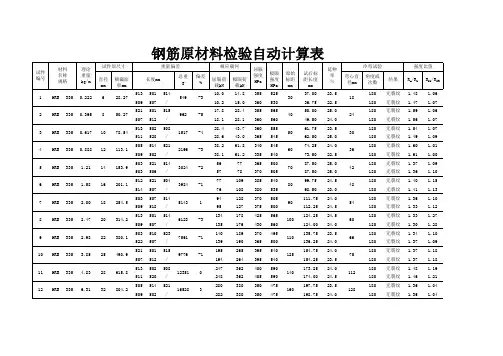

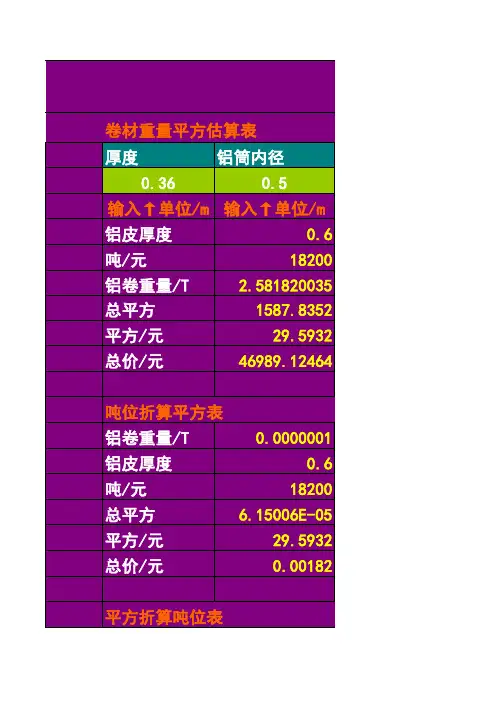

各种钢材理论重量计算公式常用钢材重量计算器● 钢板；● 计算公式；W=A*B*∮*R/1000/1000 (Kg/m)S= (㎡)A--长 B--宽 ∮--厚 R--材料比重钢板参数选择特 性 值类 型 规 格特性参 数 输 入长3000 宽 2000 截面积； ㎡厚度 10数量 /m1表面积； 6㎡材料比重R 7.93重 量 增 减加 减理论计算结果；总重； 475.80 Kg● 钢管；常用钢材重量计算器无 缝 钢 管理论● 计算公式；W=（D-∮)∮*3.1416*R/1000 (Kg/m)S=3.1416*（D-∮)∮/106 (㎡)D--外径 ∮--壁厚 R--材料比重钢管参数选择特 性 值类 型规 格特性参 数输 入 外径 133壁厚 5截面积；㎡/mm数量 /m1 表面积；0 ㎡材料比重R 7.85重 量 增 减加 减理论计算结果；总重； 15.78 Kg外 径32 38 42 45 50 5457 60 63.568 70 73 76 89108 133 159 219 273 325 355 377 426 450 480 530 630□方管理论重量常用钢材重量计算器●圆钢；●计算公式；W=（d/2）2 *3.1416 *R/1000 (Kg/m)S=3.1416(d/2)2/106(㎡)d-直径，R-材料比重圆钢参数选择特性值类型规格特性截面积；表面积；参输数入直径/mm130 0.01327326(㎡)数量1 0.01327326 （㎡）材料比重7.85重增量减加减理论计算结果；总重；104.20Kg㎡●方钢；●计算公式；W=a2*R/1000 (Kg/m)S=a2/106(㎡)a--边长R--材料比重方钢参数选择特性值类型规格特性截面积；0.01 ㎡表面积；0.02 ㎡参数输入边长/mm100 数量 2材料比重R 7.85重量增减加减理论计算结果；总重157Kg● 扁钢；● 计算公式；W=Bd*R/1000 (Kg/m)S=Bd/106 (㎡)B--宽度 d--厚度 R--材料比重扁钢参数选择特 性 值类 型 规 格 特性参 数 输 入 宽度60 厚度 9截面积； 0.00054 ㎡/mm数量 /m1表面积； 0.00054 ㎡材料比重R 7.85 重 量 增 减加 减理论计算结果；总重；4.24Kg● 热轧工字钢；● 计算公式；W=R*d[h+f(b-d)]/1000 (Kg/m)S=(㎡)b--腿高 d--厚度 h--高度 R--材料比重扁钢参数选择特 性 值 类 型规 格特性参 数 输 入理论单重 33 截面积； ㎡数量/m 1 表面积； ㎡材料比重R 7.93重 量 增 减加 减理论计算结果；总重；33.34Kg常用钢材重量计算器● 热轧等边角钢；● 计算公式；W=d(2b-d)*R/1000 (Kg/m)S=(㎡) b--边宽d--边厚等边角钢参数选择特 性 值 类 型 规 格特性参 数 输 入 边宽 160厚度 12截面积； ㎡/mm 数量 /m1 表面积；㎡材料比重R 7.85 重 量 增 减加 减理论计算结果；总重； 29.36 Kg2。

SPC使用说明及实例北京迈达斯技术有限公司2013/2/25目录1、SPC使用说明 (2)1.1 总述 (2)1.2 截面形式:Plane和Line (2)1.3 导入spc步骤及注意事项 (3)1.4 SPC功能说明 (4)2、SPC实例演示 (13)2.1 混凝土截面 (13)2.2 钢箱梁截面 (15)2.3 组合截面 (19)附录一MIDAS/Civil和MIDAS/Gen的标准截面数据库中截面抗扭刚度的计算方法 (24)1、SPC使用说明1.1 总述midas civil→工具→截面特性计算器SPC是“截面特性值计算器—Sectional Property Calculator”的缩写。

Civil程序内部提供了很多种截面形式供用户选择，但并非涵盖所有工程截面，同时也为了方便与设计软件CAD的交互操作，可以通过工具中SPC计算截面特性并通过数值截面导入到Civil中，其中数值截面主要有数值>任意截面、设计截面>设计用数值截面、联合截面>组合-一般。

SPC截面操作的一般步骤为：导入的AutoCAD dxf文件或者直接在SPC中绘制图形→生成截面→计算截面特性→导出.sec文件。

导出的sec文件即可导入到Civil中生成相应截面。

1.2 截面形式:Plane和LineSPC中用户可以根据情况选择Plane形式的截面或Line形式的截面来定义截面。

➢Plane形式的截面需要在CAD中画出实际截面形状，导入到SPC中，在Generate section里选择Plane Type，程序会按照截面形状所指定的范围自动生成截面。

计算截面特性值时，程序会通过网格自动生成功能或人为指定网格尺寸在截面的Plane范围内生成网格，之后利用该网格有限元计算截面特性值。

程序默认采用的网格密度比较粗，对于一般的混凝土截面来说可以满足精度要求，但对于用Plane模拟薄壁钢梁截面时，需要通过人为指定网格尺寸的方式来提高薄壁截面特性计算的精度。

70000001200021000000000线接触轮压计算最大轮压 Pmax27最小轮压 Pmin10计算载荷 Pc21.33333333接触应力常数 K1 5.6车轮直径 D500车轮与轨道接触长度L60转速系数 C1 1.17M60.9 M7，M80.8表1：管子钢管外径D （mm ）528截面特性面积A 惯性矩I 抗弯模量W 惯性半径r 单位重量166.3385728抗弯强度D1面积（mm ）20度厚t （mm ）数量厚度宽度长度外径内径厚度直径（mm ）144.5665667长度（mm ）重量D220 钢 板 钢 板 D1D2HE1E2B A Y Z X 342152.30075901M=K*P*d*0.001=K=D1P=18d=134.4185809D1D 2D 2HE1E2B A Y Z X 3421壁厚t（mm）141000177.4622606.90074mm2 2.4000E+11 747135462.4mm484803.89861 2830058.57mm4181.7938393mm 3.1669E+10 177.4641708kg/m 1.7891E+1167170重量面积（mm）度厚t（mm）重量12 6.33174607230411.20425.3110重量厚度16重量10023.12宽度1000150.72 2945长度1200400重量外径244重量375 2.87内径224 2.6024长度45240656232.968.8S10.9SM104462M1277110螺栓预紧力及预紧扭矩计算/topic_461432.html钢 板 （面积）钢 板 （长宽厚）轴套，重磅板轴板 （长宽厚）轴套，重磅板板 （面积）预紧扭矩（N m）M145170M16120265M18190365M20260520M22370700M24500900M276401350M309501800M332934122220Nm M363444840.2M39414581370000N M4247366530mm M45553777M48623876M527491054M568631214M6010081418预紧力N（10^3）。
