测量放线施工技术交底

测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。

2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。

3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。

4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。

第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。

b.并将仪器与控制模块连接并校准，确保数据的准确性。

c.检查测量现场的安全措施，如障碍物移除、道路封闭等。

d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。

2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。

b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。

c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。

d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。

e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。

3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。

b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。

c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。

d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。

4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。

b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。

c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。

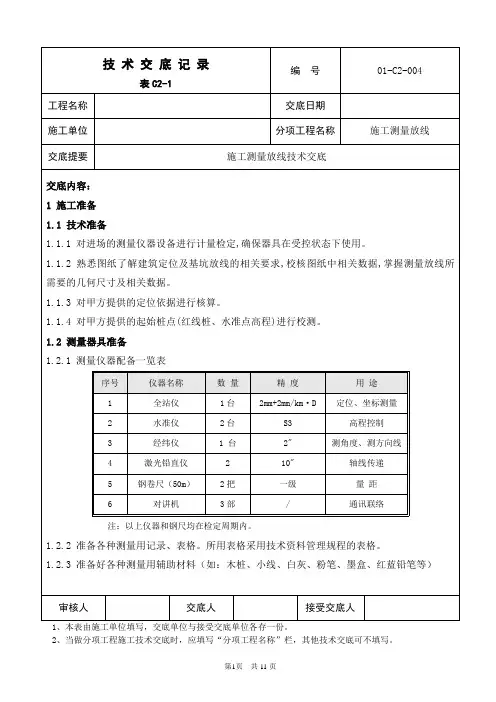

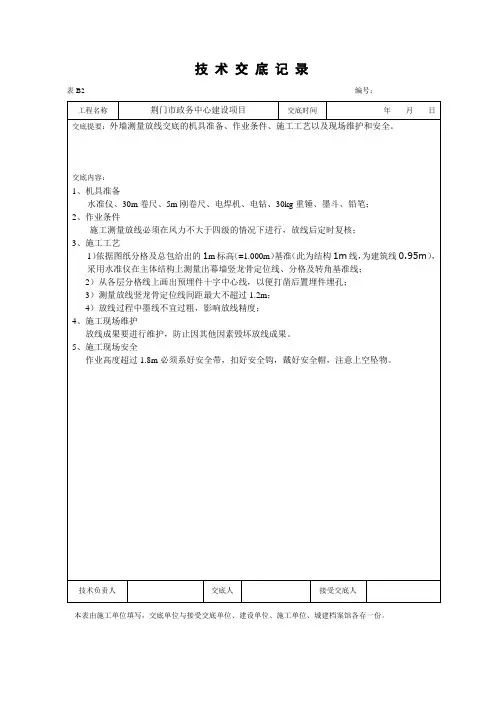

技术交底记录表
编号
C2-1
工程名称交底日期年月日
施工单位分项工程名称基础
交底提要测量放线技术交底
交底容：
一、准备工作
1.1 测量放线前要认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。

1.2 测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。

二、建筑测量放线
2.1 施工流程
审核人交底人接受交底人
技术交底记录工程名称：宇都·德雅林居三期项目地下车库。

测量放线施工技术交底引言测量放线是工程建设中极为重要的步骤，它的正确性和精度直接影响后续施工的顺利进行以及工程质量的保证。

本文将就测量放线施工技术进行交底，以期提高工人对测量放线的认识和注意事项，从而确保施工的质量和效率。

测量放线的概念及作用测量放线是指在工程建设过程中，在根据设计图纸确定的位置上用专用的测量仪器进行测量，将设计所用的各种数据和线路按比例放大或缩小，根据设计要求严格按照比例放置在工地上的一项技术活动。

测量放线的作用可以从以下几个方面来看：1.精确的测量能够保证施工的精度：精确的放线可以确保工程的尺寸、方位、高度符合设计要求，在建造过程中避免错位、误差等错误出现，从而提高工程质量。

2.改善施工现场：测量放线可以使施工现场有序、规范，准确地控制施工时间和工程进度。

3.为设计提供数据支撑：测量放线的数据可以为后续地形、水文、动力学、环境、材料和结构等信息提供数据支撑，从而为工程设计实现提供必要的信息。

测量放线的准备工作在进行测量放线之前，需要进行一系列的准备工作以确保放线的准确性和安全性。

具体准备工作包括：1.分析设计图纸：在进行放线之前，需要深入分析设计图纸，将设计要求熟悉掌握，在测量放线中采用正确的测量方法，如在复杂交叉处采用交叉测量等。

2.准备测量仪器：为了确保测量的准确性和操作的顺利性，需要对所需的测量仪器进行保养、维修和调整，在使用之前对设备的仪表精度进行检验和校准。

3.组织技术人员：测量放线需要专业技术人员进行指导和操作，为了提高施工质量和效率，在施工前需要组织技术人员集中学习并掌握放线技术。

4.确定放线坐标：放线坐标的确定是后续测量放线工作的重中之重，需要在前期设计中明确放线起终点和中桩位置，并确定其坐标值。

5.清理测量现场：为了保证测量放线的安全性和准确性，需要对测量现场进行清理，清除岩石、杂草、垃圾等障碍物，同时保留必要的标志，如高程基准点等。

测量放线的方法测量放线的方法有多种，并根据实际情况选用合适的方法。

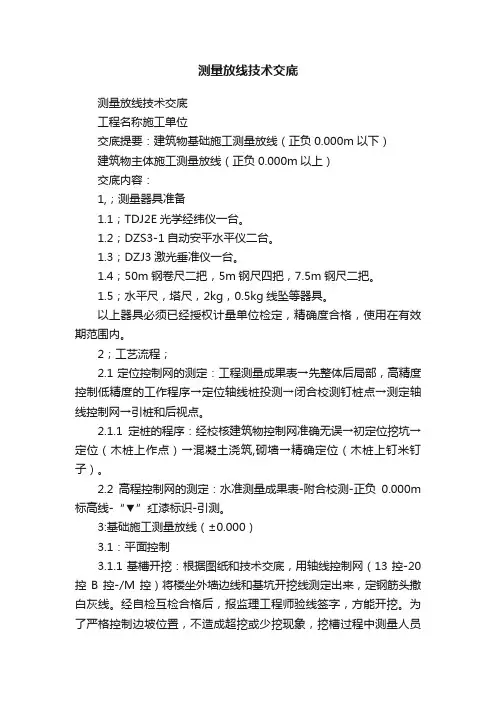

测量放线技术交底测量放线技术交底工程名称施工单位交底提要：建筑物基础施工测量放线（正负0.000m以下）建筑物主体施工测量放线（正负0.000m以上）交底内容：1,；测量器具准备1.1；TDJ2E光学经纬仪一台。

1.2；DZS3-1自动安平水平仪二台。

1.3；DZJ3激光垂准仪一台。

1.4；50m钢卷尺二把，5m钢尺四把，7.5m钢尺二把。

1.5；水平尺，塔尺，2kg，0.5kg线坠等器具。

以上器具必须已经授权计量单位检定，精确度合格，使用在有效期范围内。

2；工艺流程；2.1定位控制网的测定：工程测量成果表→先整体后局部，高精度控制低精度的工作程序→定位轴线桩投测→闭合校测钉桩点→测定轴线控制网→引桩和后视点。

2.1.1定桩的程序：经校核建筑物控制网准确无误→初定位挖坑→定位（木桩上作点）→混凝土浇筑,砌墙→精确定位（木桩上钉米钉子）。

2.2高程控制网的测定：水准测量成果表-附合校测-正负0.000m 标高线-“▼”红漆标识-引测。

3:基础施工测量放线（±0.000）3.1：平面控制3.1.1基槽开挖：根据图纸和技术交底，用轴线控制网（13控-20控B控-/M控）将楼坐外墙边线和基坑开挖线测定出来，定钢筋头撒白灰线。

经自检互检合格后，报监理工程师验线签字，方能开挖。

为了严格控制边坡位置，不造成超挖或少挖现象，挖槽过程中测量人员要跟班作业，并用塔尺吊线坠法控制坡度及标高及时用白灰标识，就随口集水坑边坡度要严格控制。

3.1.2基础撂底：校核轴线控制桩和后视点后，将建筑物主轴线控制网投测到垫层防水保护层上，用经纬仪对中于各控制交点，进行角度闭合（精度±10″。

用墨汁弹出墙边线，集水坑线、洞口线。

经自检互检合格，报监理工程师验收后，用红油漆标识，以便施工。

3．2．高程控制以BM1= 、BM2= 为依据，利用附合测法校核水准点标高±0.000（）。

随着挖土深度的进行（按挖土方案做）。

室内装修测量放线技术交底
一、背景
为确保室内装修施工的质量和准确性，测量放线是非常重要的
步骤之一。

本文档将对室内装修测量放线技术进行交底，旨在提高
施工团队的执行能力和工作效率。

二、测量放线技术交底内容
1. 室内装修测量放线的目的和重要性。

2. 测量放线前的准备工作：
- 准备必要的测量工具，如卷尺、水平仪、激光测距仪等。

- 清理测量区域，确保没有障碍物和杂物。

- 确认装修图纸和设计要求，了解放线的具体需要。

3. 测量放线的步骤和技巧：
- 使用卷尺进行基本测量，记录准确的尺寸数据。

- 使用水平仪和激光测距仪进行水平和垂直的测量。

- 根据装修图纸和设计要求，在地面和墙面上进行精确的放线。

4. 测量放线的注意事项：
- 确保测量工具的准确性和可靠性。

- 严格按照装修图纸和设计要求进行放线。

- 注意测量的精度和误差控制，确保施工的准确性。

- 需要职业操守和责任感，尽职尽责地完成放线工作。

5. 案例分析：
- 介绍一些实际室内装修工程中的测量放线问题和解决方法。

- 分析造成问题的原因，并提出相应的解决方案。

三、结束语
通过本次技术交底，希望施工团队能够掌握室内装修测量放线的技术要点和步骤，提高测量放线的准确性和效率，从而保证室内装修工程的质量和进度。

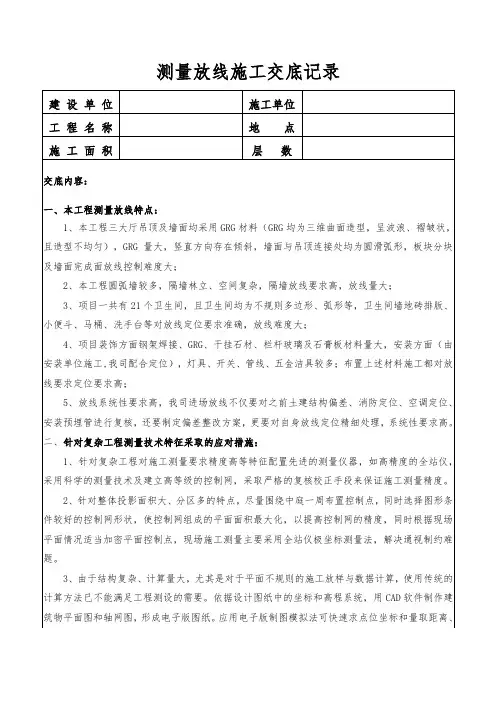

测量放线施工交底记录偏差依总包提供的控制点为基准进行调校。

2.4.6轴线放线：将复核无误的控制点用激光水平仪进行放线，用铅笔进行取点然后用墨斗线进行弹线。

2.5控制线放线2.5.1现场尺寸复核：将已放好的轴线间的距离进行复核，检查是否与图纸一样。

2.5.2戏剧厅观众厅控制线：3/P轴处、5/N轴处柱中连线；5/N轴处、7/R轴处现场柱面1000mm线；3/P轴处、5/N轴处柱中连线往北偏移8350mm、5650mm。

5/N轴处、7/R轴处现场柱面1000mm线往西偏移18000mm；5/N轴处、7/R轴处现场柱面1000mm线往东偏移7300mm。

二层音乐厅轴线控制线：总包移交C-25轴/C-26轴中垂线往东北偏移5570mm，往西南偏移5570mm为2F控制线。

总包移交J/8轴圆柱中线偏移1510mm控制线，往东南偏移10145mm为2F控制线。

四、影像型三维扫描全站仪的测量作业流程：1）平面网测绘根据总包单位控制轴线测绘出音乐厅十字控制线，进而测绘出横、纵控制线，并相应做好标记及保护。

2）现场3D扫描仪数据采集现场数据采集流程下图所示：布设控制点→测站/后视→设置扫描区域/参数→扫描导出数据3）可以根据现场情况，如需对物体进行多面测量，必须先布设控制点。

根据现场结构形式，拟布设3D扫描控制点如下：进入测站/后视，IS提供自动照准，自动调焦功能，只需大致对准棱镜，轻轻一点按钮，仪器自动对准棱镜中心，精度更可靠。

可以配合屏幕上的影像功能，轻松进行测量。

4）测站/后视完成后，设置扫描的区域和扫描参数。

机载TopSurv SCAN 软件提供多种设置扫描区域的方法，包括矩形扫描、多边形扫描、环绕、特征面扫描等。

扫描参数也有多种测量方法，如可以通过水平角/垂直角、水平距离/垂直距离、点数3种方法进行扫描。

可以根据目标的形状、精度要求来设置最合适的扫描方法。

5）导出数据模块也充分体现了IS影像三维扫描全站仪的独特性。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

第11页共11页。

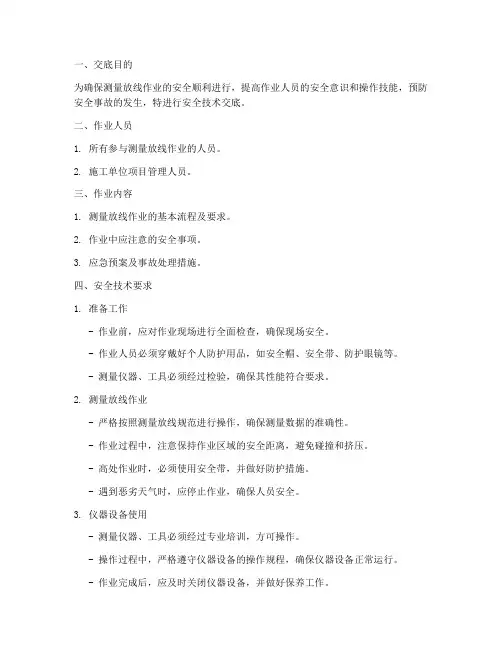

一、交底目的为确保测量放线作业的安全顺利进行，提高作业人员的安全意识和操作技能，预防安全事故的发生，特进行安全技术交底。

二、作业人员1. 所有参与测量放线作业的人员。

2. 施工单位项目管理人员。

三、作业内容1. 测量放线作业的基本流程及要求。

2. 作业中应注意的安全事项。

3. 应急预案及事故处理措施。

四、安全技术要求1. 准备工作- 作业前，应对作业现场进行全面检查，确保现场安全。

- 作业人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

- 测量仪器、工具必须经过检验，确保其性能符合要求。

2. 测量放线作业- 严格按照测量放线规范进行操作，确保测量数据的准确性。

- 作业过程中，注意保持作业区域的安全距离，避免碰撞和挤压。

- 高处作业时，必须使用安全带，并做好防护措施。

- 遇到恶劣天气时，应停止作业，确保人员安全。

3. 仪器设备使用- 测量仪器、工具必须经过专业培训，方可操作。

- 操作过程中，严格遵守仪器设备的操作规程，确保仪器设备正常运行。

- 作业完成后，应及时关闭仪器设备，并做好保养工作。

4. 现场安全管理- 作业现场应设置明显的警示标志，提醒过往人员注意安全。

- 作业区域应设置围栏，防止无关人员进入。

- 作业人员应服从现场管理人员的指挥，确保作业安全。

五、应急预案及事故处理1. 应急预案- 遇到突发情况，如仪器设备故障、人员受伤等，应立即停止作业，并采取相应措施进行处理。

- 确保人员安全后，及时上报相关部门，并按照规定程序进行处理。

2. 事故处理- 事故发生后，应立即组织调查，查明事故原因。

- 根据事故原因，采取相应的整改措施，防止类似事故再次发生。

- 对事故责任人进行严肃处理，确保安全生产。

六、交底总结通过本次安全技术交底，使作业人员充分认识到测量放线作业的安全重要性，提高安全意识，确保作业安全顺利进行。

七、注意事项1. 作业人员必须认真学习并掌握本安全技术交底内容，确保在作业过程中严格执行。

测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。

1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。

1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。

二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。

在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。

2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。

2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。

在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。

2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。

2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。

2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。

在放线过程中，需要留意建筑物的整体形状和高度等特征。

三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。

在作业中需要注意人员和设备的安全，确保不发生伤亡事故。

3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。

任何不确切的数据都会影响后续的施工进度和质量。

3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。

一、交底目的为确保测量放线工作安全、高效、准确地进行，特进行安全技术交底，提高作业人员的安全意识和自我保护能力。

二、作业人员要求1. 所有参与测量放线工作的作业人员必须经过专业培训，持有相关资格证书。

2. 作业人员应熟悉测量放线工作的安全操作规程和注意事项。

3. 作业人员应严格遵守国家相关法律法规和行业标准。

三、安全操作规程1. 测量仪器使用安全：- 使用前检查测量仪器是否完好，如发现问题，应及时报修。

- 使用测量仪器时，应确保其稳定，避免因振动、碰撞等原因导致仪器损坏。

- 使用钢尺时，应防止尺子滑落，避免砸伤他人。

2. 高处作业安全：- 高处作业时，必须佩戴安全帽，使用安全带，并确保安全带正确系挂。

- 高处作业区域应设置警戒线，禁止无关人员进入。

- 高处作业时应注意脚下踏实，防止滑倒。

3. 现场施工安全：- 进入施工现场必须戴安全帽，穿工作服，不得赤脚、穿拖鞋。

- 施工现场严禁嬉戏打闹，防止发生意外事故。

- 严格遵守施工现场的用电安全规定，不得私拉乱接电线。

4. 测量数据记录安全：- 测量数据记录要保证原始真实，数据正确，内容完整，字迹工整清楚。

- 测量资料要及时收集整理，认真保管。

四、应急预案1. 突发事故处理：- 如发生意外事故，应立即停止作业，迅速组织人员救援。

- 事故发生后，应及时报告相关部门，并积极配合事故调查。

2. 自然灾害防范：- 遇到自然灾害，如暴雨、洪水等，应立即撤离作业现场，确保人员安全。

五、交底总结1. 所有作业人员必须认真学习本安全技术交底内容，确保理解并掌握安全操作规程。

2. 作业过程中，应严格遵守安全操作规程，确保自身和他人的安全。

3. 施工单位应定期对作业人员进行安全教育培训，提高作业人员的安全意识和自我保护能力。

六、附则本安全技术交底自发布之日起执行，如遇特殊情况，应及时修订和完善。

注意事项：1. 本模板仅供参考，具体安全操作规程应根据实际工程情况制定。

2. 施工单位应结合工程实际情况，制定详细的安全技术交底内容。

测量放线技术交底一、工程施工测量技术措施(1)、测量仪器全站仪：GTS-211D用于测量放线、外控垂直度；激光铅锤仪：PL-1用于内控垂直度投测；AT-一G1自动整平水准仪、水平仪：用于水平测量；长城牌50米钢尺。

(2)、工程定位放线与垂直控制1)定位放线：先将建筑轴线平而图输入到全站仪的微电脑内，根据甲方提供的建筑物定位基准点，测出放线基准点，将全站仪架设在放线基准点上，90度基准线复核无误后，直接放出工程建筑轴线平面，并请有关部门进行复验核准。

2)结构层的垂直度：±0. 000以下按轴线的控制桩直接用全站仪投测定位放线；±0. 000以上结构层,根据底层地而预埋铁板上的控制点，在栓现浇板上预留12个200X200的测量孔，内控点的设置为12个点，用激光铅锤仪投测至相应楼层，然后用丈量法进行闭合复核。

(3)水准点的控制和高程控制1)在现场四周可靠位置，设立临时水准点不小于8处，用DSZL自整平精密水准仪引测出临时水准点标准，以此作为施工时水准测量的依据，引测采用闭合水准路线。

对临时水准点标高在基础施工阶段要进行三次复核，发现误差及时调2）每层楼面标高引出法。

在底层外墙±0.00处用钢卷尺，并配15公斤拉力器垂直丈量到各层下已拆模的结构碗上，并用红油漆做基准线，用首层±0. 000作为基准点，可减少积累误差，作为层高控制的复核.⑷沉降观测建议业主从开工起，直接委托有关单位进行沉降观测，以保证交付使用后沉降观测的连续性。

本工程±0. 000完成后即开始按设计图纸进行沉降观测。

为保证观测的精度, 及早了解沉降量，所以在观测时必须做到“四定”:1）固定人员观测和整理成果：2）固定使用测量仪器和水准尺；3）固定使用水准点；4）按规定的日期、方法、路线观测。

木工程观测点设置位置按设计图纸布设。

施工期间，每施工完一层进行一次观测沉降。

结构封顶后，第一年每季度观测一次，第二年每半年一次，以后每年一次，直至沉降稳定为止。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底交底内容：一、施工部位：L1一层精装区。

二、施工测量准备：1、设备配置：水准仪、红外线、50m钢尺、7.5m盒尺、墨线盒、喷字牌、红色自动喷漆等；2、放线前的技术准备：(1)、施工人员施工前，由技术人员进行现场技术交底。

(2)、施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸尺寸存在偏差，应立即通知项目技术人员进行处理。

三、施工流程：清理→测量水平线→测量格方控制线→墙体定位线→完成面线（墙面、顶面、地面）→水平标高抄测→墙面天花综合平面布置放样→饰面材料标示四、施工测量：1、清理：清理现场，将房间地面垃圾、浮浆、灰尘等清理干净，保证地面干燥、无水，达到放线要求；2、测量水平标高控制线：以甲方指定L1首层电梯下口地面完成面为水平标高±0.000控制点，自控制点上返1米为水平标高1米控制线，并引测至同楼层走廊、楼梯间、卫生间、等房间内。

3、水平标高抄测：通过水准仪，将楼层原始标高点抄测至各结构柱、墙上，要求每个墙面都弹出清晰的通长水平+1.000m标高线，+1.000m标高线弹设完毕后，墙面喷红色三角标记，三角标记的横边必须与1米线吻合，箭头向下。

根据弹设的1米线结合顶面图弹出相应的吊顶标高线（注：禁止墙面出现几条+1.000m标高线，在弹装饰水平+1.000m标高线之前，先把其它专业弹在墙面的标高线清除干净直至看不见为止）；1米线喷字牌喷设完的1米线标记审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底4、墙面、天花综合平面布置放样：项目部技术人员根据返尺尺寸和设计施工图纸材料规格排布综合天花点位线（需等地面垫层完成后进行放线），包括墙面各专业点位、造型，天花造型天花点位线等。
