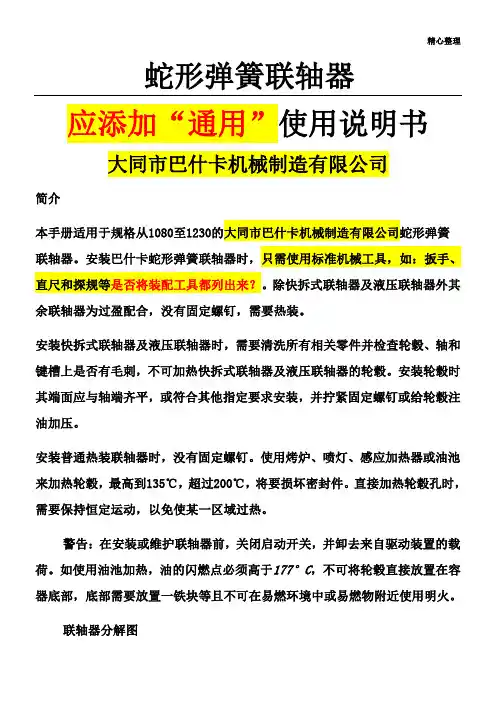

蛇簧联轴器使用说明书

精心整理蛇形弹簧联轴器应添加“通用”使用说明书大同市巴什卡机械制造有限公司警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C，不可将轮毂直接放置在容器底部，底部需要放置一铁块等且不可在易燃环境中或易燃物附近使用明火。

联轴器分解图1.密封2.外壳3.轮毂4.弹簧5.纸垫6.螺栓7.润滑塞8.密封垫9.螺栓,密封垫图片上文字与上面文字不符安装步骤1－装配密封件和轮毂如果是快拆式联轴器及液压联轴器，不需加热；如果是普通热装联轴器，根据前面的说明加热轮毂。

然后分别把轮毂装到相应的轴上，除非另有其它说明，一般轮毂端面与轴端齐平。

液压联轴器应使用专用高压黄油枪给轮毂注油加压，直到达到额定压力值为止。

快拆式联轴器安装紧定螺钉应将内衬套放到设计位置的毂孔中，使用测力扳手拧紧螺栓，拧紧的方法是每个螺栓每次拧到额定力矩的1/4，拧紧的次序以开缝处为界，左右交叉对称依次先后拧紧，确保达到额定力矩值后，再顺时一般情况下，需要调整的数据有：*角度偏差--------角度偏差具体体现由下图中的X尺寸减去Y尺寸。

*平行偏移--------平行偏差是下图中的P值，即两个轮毂中心线之间的距离*端部浮动--------端部浮动就是轮毂在外壳内的轴向浮动距离。

角度偏移平行偏移端部浮动表二：单位mm3－蛇型弹簧安装在安装弹簧前，用2号锂基脂或乐兆长效润滑油填满轴毂间距和凹槽。

轻轻地把弹簧扣入联轴器轴毂的牙槽内，用软木棰敲入。

当弹簧是由两段或更多段组成的，安装时要让所有的断口端都朝同一个方向(详见上面的分解图)；这将可以保证弹簧跟半外壳上的止转块正确接触。

4注意：两个半边外壳上相对应的配合标记安装完毕后应在同一边(见下图)。

全部安装完毕后再次检查一下，在联轴器正式工作前确认所有部件均已正确安装，联轴器与设备轴连接紧密，注油孔内装上了油塞。

如何拆换联轴器每当需要拆换联轴器或是弹簧时，首先须拆卸螺栓并移开外壳，用一个平口螺丝刀，从一段弹簧的断口端开始，把平口螺丝刀插入弹簧，慢慢地把弹簧呈放射状地撬出来，从一边到另一边交替进行，即可将弹簧卸除。

美国乐兆蛇形弹簧联轴器安装手册Grid Coupling本手册适用范围：本手册适用于规格从1020至1260的美国乐兆GRID蛇形弹簧联轴器。

工具准备：安装及检测乐兆蛇形弹簧联轴器时，只需使用标准机械工具，如：扳手、直尺、探规和游标卡尺、百分表等。

轴孔公差配合说明：在客户未指定轴孔公差的情况下，乐兆采用以下公差加工内孔：孔径小于等于Ф100，内孔公差为H7，键槽公差Js9，基本为过渡配合。

键槽垂直方向可配定位螺栓固定。

孔径大于Ф100，内孔公差为M7，键槽公差Js9，基本为过盈配合。

无定位螺栓。

本安装说明均以圆孔+键槽轴孔形式为例。

如其他方式，请洽乐兆人员。

安装前准备工作：安装间隙配合的联轴器（通常为轴孔小于等于Ф100）时，需要清洗所有相关零件并检查轮毂、轴和键槽上是否有毛刺，不可加热间隙配合的轮毂。

安装轮毂时其端面应与轴端齐平，或符合其他指定要求安装，并拧紧固定螺钉。

安装过盈配合的联轴器（1100~1260）时，没有固定螺钉。

使用烤炉、喷灯、感应加热器或油池来加热轮毂，最高到135℃，超过200℃，将要损坏密封件。

直接加热轮毂孔时，需要保持恒定运动，以免使某一区域过热。

装配前检查全部联轴器配件是否齐全，尤其需要注意密封圈、密封垫、油嘴、安装螺栓等细小部件是否齐全。

警告：在安装或维护联轴器前，关闭启动开关，并卸去来自驱动装置的载荷。

如使用油池加热，油的闪燃点必须高于177°C。

不可将轮毂直接放置在容器底部，底部需要放置铁块等物品以作隔离。

不可在易燃环境中或易燃物附近使用明火。

GRID蛇形弹簧联轴器部件图说明：本图仅为标准产品的组成部件，联轴器形式不同，组成部件上会有所增加或是调整，如冷装形式产品（SLD或TBS）轴孔内配有胀套或锥套，带制动结构的产品（TBW或TBD）形式配有制动鼓或制动盘。

开孔方式乐兆传动可根据用户设备轴的情况不同，提供不同的开孔方式圆孔加键槽锥形孔加键槽内花键孔带键槽配快装锥套无键槽配涨紧套安装步骤1－装配密封件和轮毂首先，关闭启动开关，用不易燃的溶剂擦净所有的金属零件和需要被连接的两根轴，并在轴上需要装轮毂配合面上涂上润滑脂。

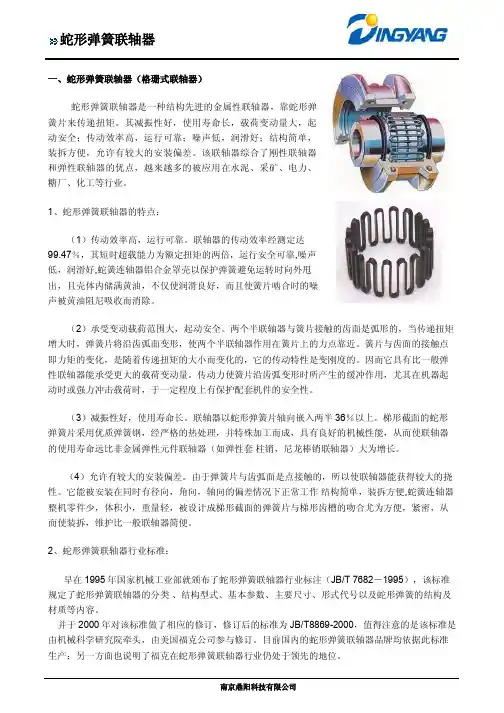

蛇形弹簧联轴器一、蛇形弹簧联轴器（格珊式联轴器）蛇形弹簧联轴器是一种结构先进的金属性联轴器，靠蛇形弹簧片来传递扭矩。

其减振性好，使用寿命长，载荷变动量大，起动安全；传动效率高，运行可靠；噪声低，润滑好；结构简单，装拆方便，允许有较大的安装偏差。

该联轴器综合了刚性联轴器和弹性联轴器的优点，越来越多的被应用在水泥、采矿、电力、糖厂、化工等行业。

1、蛇形弹簧联轴器的特点：（1）传动效率高，运行可靠。

联轴器的传动效率经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行安全可靠,噪声低，润滑好,蛇簧连轴器铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

（2）承受变动载荷范围大，起动安全。

两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。

簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。

因而它具有比一般弹性联轴器能承受更大的载荷变动量。

传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。

（3）减振性好，使用寿命长。

联轴器以蛇形弹簧片轴向嵌入两半36％以上。

梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。

（4）允许有较大的安装偏差。

由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。

它能被安装在同时有径向，角向，轴向的偏差情况下正常工作结构简单，装拆方便,蛇簧连轴器整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

2、蛇形弹簧联轴器行业标准：早在1995年国家机械工业部就颁布了蛇形弹簧联轴器行业标注（JB/T 7682－1995），该标准规定了蛇形弹簧联轴器的分类、结构型式、基本参数、主要尺寸、形式代号以及蛇形弹簧的结构及材质等内容。

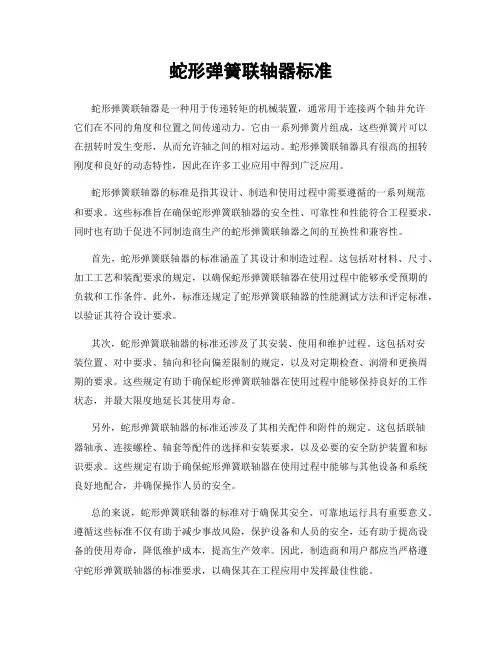

蛇形弹簧联轴器标准蛇形弹簧联轴器是一种用于传递转矩的机械装置，通常用于连接两个轴并允许它们在不同的角度和位置之间传递动力。

它由一系列弹簧片组成，这些弹簧片可以在扭转时发生变形，从而允许轴之间的相对运动。

蛇形弹簧联轴器具有很高的扭转刚度和良好的动态特性，因此在许多工业应用中得到广泛应用。

蛇形弹簧联轴器的标准是指其设计、制造和使用过程中需要遵循的一系列规范和要求。

这些标准旨在确保蛇形弹簧联轴器的安全性、可靠性和性能符合工程要求，同时也有助于促进不同制造商生产的蛇形弹簧联轴器之间的互换性和兼容性。

首先，蛇形弹簧联轴器的标准涵盖了其设计和制造过程。

这包括对材料、尺寸、加工工艺和装配要求的规定，以确保蛇形弹簧联轴器在使用过程中能够承受预期的负载和工作条件。

此外，标准还规定了蛇形弹簧联轴器的性能测试方法和评定标准，以验证其符合设计要求。

其次，蛇形弹簧联轴器的标准还涉及了其安装、使用和维护过程。

这包括对安装位置、对中要求、轴向和径向偏差限制的规定，以及对定期检查、润滑和更换周期的要求。

这些规定有助于确保蛇形弹簧联轴器在使用过程中能够保持良好的工作状态，并最大限度地延长其使用寿命。

另外，蛇形弹簧联轴器的标准还涉及了其相关配件和附件的规定。

这包括联轴器轴承、连接螺栓、轴套等配件的选择和安装要求，以及必要的安全防护装置和标识要求。

这些规定有助于确保蛇形弹簧联轴器在使用过程中能够与其他设备和系统良好地配合，并确保操作人员的安全。

总的来说，蛇形弹簧联轴器的标准对于确保其安全、可靠地运行具有重要意义。

遵循这些标准不仅有助于减少事故风险，保护设备和人员的安全，还有助于提高设备的使用寿命，降低维护成本，提高生产效率。

因此，制造商和用户都应当严格遵守蛇形弹簧联轴器的标准要求，以确保其在工程应用中发挥最佳性能。

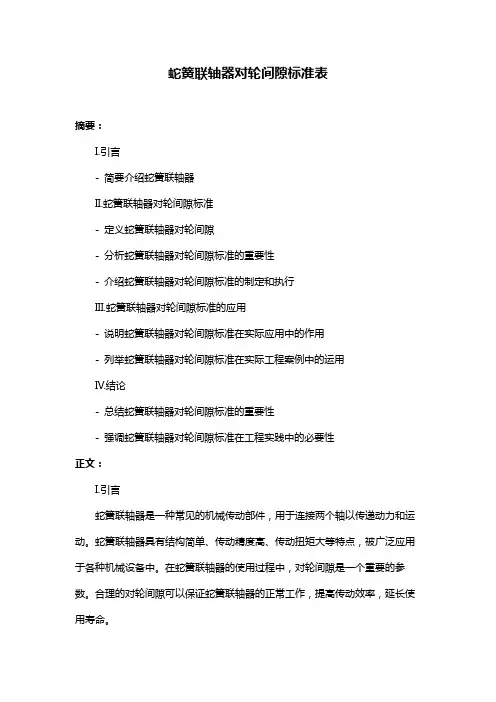

蛇簧联轴器对轮间隙标准表摘要：I.引言- 简要介绍蛇簧联轴器II.蛇簧联轴器对轮间隙标准- 定义蛇簧联轴器对轮间隙- 分析蛇簧联轴器对轮间隙标准的重要性- 介绍蛇簧联轴器对轮间隙标准的制定和执行III.蛇簧联轴器对轮间隙标准的应用- 说明蛇簧联轴器对轮间隙标准在实际应用中的作用- 列举蛇簧联轴器对轮间隙标准在实际工程案例中的运用IV.结论- 总结蛇簧联轴器对轮间隙标准的重要性- 强调蛇簧联轴器对轮间隙标准在工程实践中的必要性正文：I.引言蛇簧联轴器是一种常见的机械传动部件，用于连接两个轴以传递动力和运动。

蛇簧联轴器具有结构简单、传动精度高、传动扭矩大等特点，被广泛应用于各种机械设备中。

在蛇簧联轴器的使用过程中，对轮间隙是一个重要的参数。

合理的对轮间隙可以保证蛇簧联轴器的正常工作，提高传动效率，延长使用寿命。

II.蛇簧联轴器对轮间隙标准1.定义蛇簧联轴器对轮间隙蛇簧联轴器对轮间隙是指蛇簧联轴器两个轴之间的径向距离。

对轮间隙的大小直接影响到蛇簧联轴器的传动性能和寿命。

2.分析蛇簧联轴器对轮间隙标准的重要性蛇簧联轴器对轮间隙标准是保证蛇簧联轴器正常工作、提高传动效率和延长使用寿命的重要依据。

如果对轮间隙过大或过小，都会导致蛇簧联轴器传动性能下降，甚至出现故障。

3.介绍蛇簧联轴器对轮间隙标准的制定和执行蛇簧联轴器对轮间隙标准的制定需要参考产品设计、材料选择、加工工艺和使用条件等多方面因素。

在实际应用中，需要严格按照标准要求进行安装和调整，确保蛇簧联轴器的正常工作。

III.蛇簧联轴器对轮间隙标准的应用1.说明蛇簧联轴器对轮间隙标准在实际应用中的作用在实际工程中，蛇簧联轴器对轮间隙标准的正确执行可以有效保障设备的正常运行，降低维修成本，提高生产效率。

2.列举蛇簧联轴器对轮间隙标准在实际工程案例中的运用例如，在某些生产线中，蛇簧联轴器的对轮间隙需要严格控制在一定范围内，以确保产品加工精度和生产效率。

如果对轮间隙过大或过小，都会影响到设备的正常运行，甚至导致设备损坏。
