机床电气自动控制(试题)(DOC)

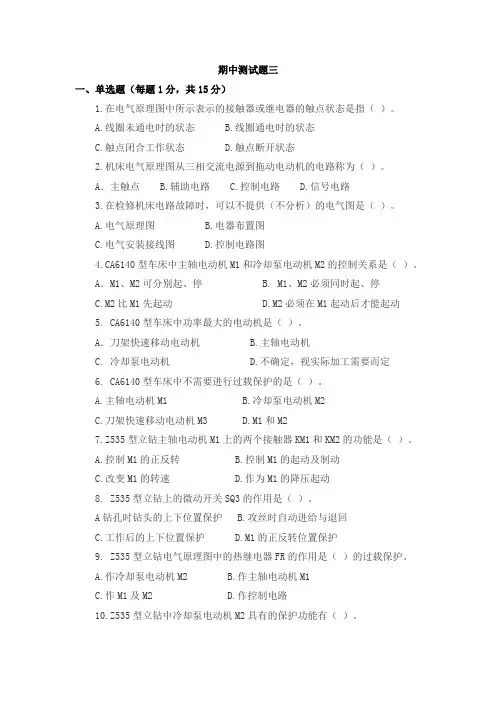

期中测试题三一、单选题（每题1分，共15分）1.在电气原理图中所示表示的接触器或继电器的触点状态是指（）。

A.线圈未通电时的状态B.线圈通电时的状态C.触点闭合工作状态D.触点断开状态2.机床电气原理图从三相交流电源到拖动电动机的电路称为（）。

A．主触点 B.辅助电路 C.控制电路 D.信号电路3.在检修机床电路故障时，可以不提供（不分析）的电气图是（）。

A.电气原理图B.电器布置图C.电气安装接线图D.控制电路图4.CA6140型车床中主轴电动机M1和冷却泵电动机M2的控制关系是（）。

A．M1、M2可分别起、停 B. M1、M2必须同时起、停C.M2比M1先起动D.M2必须在M1起动后才能起动5. CA6140型车床中功率最大的电动机是（）。

A．刀架快速移动电动机 B.主轴电动机C. 冷却泵电动机D.不确定，视实际加工需要而定6. CA6140型车床中不需要进行过载保护的是（）。

A.主轴电动机M1B.冷却泵电动机M2C.刀架快速移动电动机M3D.M1和M27.Z535型立钻主轴电动机M1上的两个接触器KM1和KM2的功能是（）。

A.控制M1的正反转B.控制M1的起动及制动C.改变M1的转速D.作为M1的降压起动8. Z535型立钻上的微动开关SQ3的作用是（）。

A钻孔时钻头的上下位置保护 B.攻丝时自动进给与退回C.工作后的上下位置保护D.M1的正反转位置保护9. Z535型立钻电气原理图中的热继电器FR的作用是（）的过载保护。

A.作冷却泵电动机M2B.作主轴电动机M1C.作M1及M2D.作控制电路10.Z535型立钻中冷却泵电动机M2具有的保护功能有（）。

A.短路保护和过载保护B.过载保护和失压保护C.短路保护和失压保护D.短路保护11. Z535型立钻中主轴电动机能起动，但无自锁功能，其故障原因为（）。

A.熔断器FU2接触不良B.接触器线圈故障C．接触器或微动开关触点故障 D.主轴电动机故障12．X62W型万能铣床主轴电动机的正反转靠（）来实现。

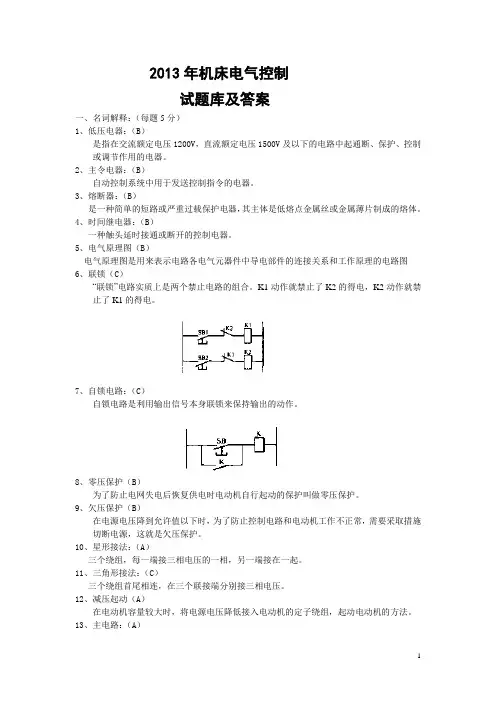

2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

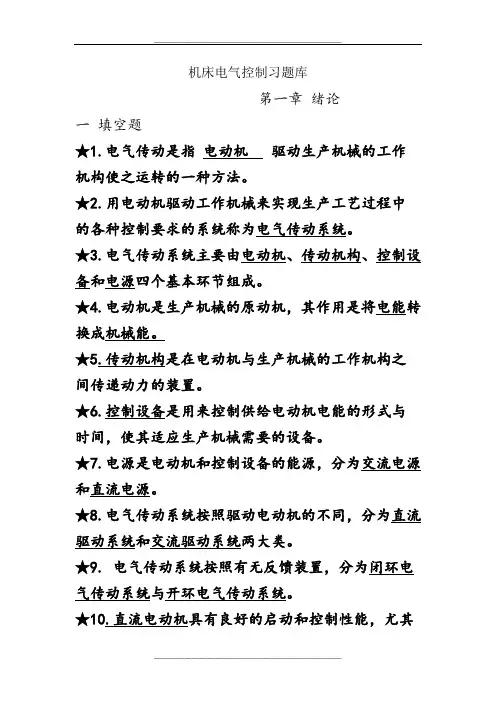

机床电气控制习题库第一章绪论一填空题★1.电气传动是指电动机驱动生产机械的工作机构使之运转的一种方法。

★2.用电动机驱动工作机械来实现生产工艺过程中的各种控制要求的系统称为电气传动系统。

★3.电气传动系统主要由电动机、传动机构、控制设备和电源四个基本环节组成。

★4.电动机是生产机械的原动机，其作用是将电能转换成机械能。

★5.传动机构是在电动机与生产机械的工作机构之间传递动力的装置。

★6.控制设备是用来控制供给电动机电能的形式与时间，使其适应生产机械需要的设备。

★7.电源是电动机和控制设备的能源，分为交流电源和直流电源。

★8.电气传动系统按照驱动电动机的不同，分为直流驱动系统和交流驱动系统两大类。

★9. 电气传动系统按照有无反馈装置，分为闭环电气传动系统与开环电气传动系统。

★10.直流电动机具有良好的启动和控制性能，尤其是它的调速性能良好，可以方便地在很宽的范围内平滑调速。

二选择题★1.下列作为能作为传动机构的是（Ｂ）A 电动机B 传送带C 主电动机★2. 在一个电气传动系统中，除了一台主电动机外，还有一些（Ａ）A 辅助电动机和控制电动机B 控制环节C 信号灯★3. （Ａ）电动机在频繁启动、制动及调速要求较高的场合占据主要地位。

Ａ直流Ｂ交流Ｃ以上都不对三判断★１.车床、钻床、铣床、镗床都采用电气传动系统。

（√）★２.减速箱不属于传动机构。

（╳）★３.控制设备由各种控制电动机、电器、自动化元件及工业控制计算机等组成。

（√）★４.为使控制系统具有良好的静态与动态特性，常采用反馈控制系统。

（√）★５.晶闸管不能作为连续控制系统的元器件。

（╳）６.最初自动控制是用数量不多的继电器、接触器等组成。

（√）四简答★１.什么叫电气传动？电气传动有哪几部分组成？各部分的作用是什么？答：电气传动是指电动机驱动生产机械的工作机构使之运转的一种方法。

电气传动系统主要由电动机、传动机构、控制设备和电源四个基本环节组成。

电动机是生产机械的原动机，其作用是将电能转成机械能；传动机构是在电动机与生产机械的工作机构之间传递动力的装置；控制设备用来控制给给电动机电能的形式与时间，使其适应生产机械需要的设备；电源是电动机和控制设备的能源。

2013年机床电气控制试题库及答案一、名词解释：(每题5分)1、低压电器：(B)是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：(B)自动控制系统中用于发送控制指令的电器。

3、熔断器：(B)是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：(B)一种触头延时接通或断开的控制电器。

5、电气原理图(B)电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁(C)“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：(C)自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护(B)为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护(B)在电源电压降到允许值以卞时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：(A)三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：(C)三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动(A)在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：(A)主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路;（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器:（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使输出状态发生阶跃变化（无触头式）17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压卞起动。

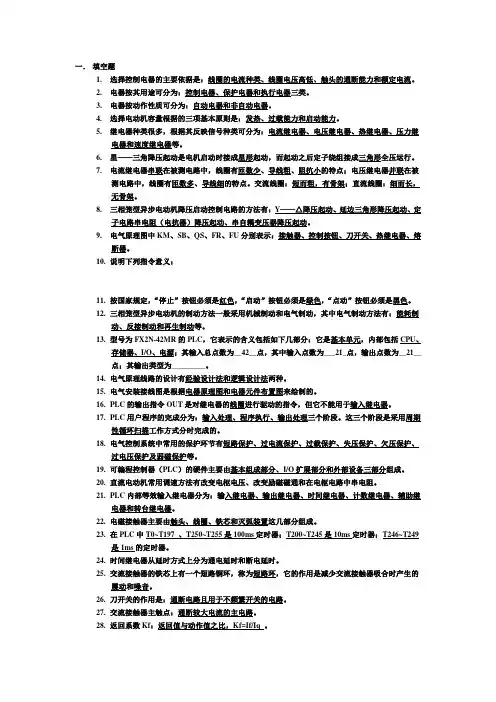

一．填空题1.选择控制电器的主要依据是：线圈的电流种类、线圈电压高低、触头的通断能力和额定电流。

2.电器按其用途可分为：控制电器、保护电器和执行电器三类。

3.电器按动作性质可分为：自动电器和非自动电器。

4.选择电动机容量根据的三项基本原则是：发热、过载能力和启动能力。

5.继电器种类很多，根据其反映信号种类可分为：电流继电器、电压继电器、热继电器、压力继电器和速度继电器等。

6.星——三角降压起动是电机启动时接成星形起动，而起动之后定子绕组接成三角形全压运行。

7.电流继电器串联在被测电路中，线圈有匝数少、导线粗、阻抗小的特点；电压继电器并联在被测电路中，线圈有匝数多、导线细的特点。

交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。

8.三相笼型异步电动机降压启动控制电路的方法有：Y——△降压起动、延边三角形降压起动、定子电路串电阻（电抗器）降压起动、串自耦变压器降压起动。

9.电气原理图中KM、SB、QS、FR、FU分别表示：接触器、控制按钮、刀开关、热继电器、熔断器。

10.说明下列指令意义：11.按国家规定，“停止”按钮必须是红色，“启动”按钮必须是绿色，“点动”按钮必须是黑色。

12.三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：能耗制动、反接制动和再生制动等。

13.型号为FX2N-42MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、I/O、电源；其输入总点数为__42__点，其中输入点数为___21_点，输出点数为__21__点；其输出类型为_________。

14.电气原理线路的设计有经验设计法和逻辑设计法两种。

15.电气安装接线图是根据电器原理图和电器元件布置图来绘制的。

16.PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

17.PLC用户程序的完成分为：输入处理、程序执行、输出处理三个阶段。

这三个阶段是采用周期性循环扫描工作方式分时完成的。

机床电器控制考试试卷注意事项1.请首先按照要求在试卷的标封处填写您的姓名、学号和班级的名称。

2.请仔细阅读名称题目的回答要求，在规格的位置填写您的答案。

3.不要在试卷上乱画，不要在标封区填写无关内容。

4.答卷时限为100min一、填空题（将正确答案填入下列空白处，每空0.5分,共25分）1．选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。

2．接触器选用时，主触点的额定工作电压应____或____负载电路的电压，主触点的额定工作电流应____或____负载电路的电流，吸引线圈的额定电压应与控制回路______。

3．中间继电器的作用是将一个输入信号变成______输出信号或将信号______。

4．试举出两种不频繁地手动接通和分断电路的开关电器：＿＿＿＿、＿＿＿＿。

5．试举出两种主令电器：________、________。

6．试举出组成继电器接触器控制电路的两种电器元件：＿＿＿、＿＿＿。

7．当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生＿＿或＿＿＿＿时，熔体熔断切断电路。

8．熔断器熔体允许长期通过1.2倍的额定电流，当通过的＿＿越大，熔体熔断的＿＿越短。

9．凡是继电器感测元件得到动作信号后，其触头要____一段时间才动作的电器称为____继电器。

10．当接触器线圈得电时，使接触器＿＿＿＿闭合、＿＿＿＿断开。

11.热继电器是利用电流的______原理来工作的保护电器。

它在电路中主要用作三相异步电动机的________。

12．PLC输出端接线分为和两种。

13. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括＿＿＿＿、＿＿＿＿、＿＿＿＿三个阶段。

14．说明下列指令意义。

DF STNOP。

15．PLC的输入/输出继电器采用制进行编号，其它所有软元件均采用制进行编号。

16．按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。

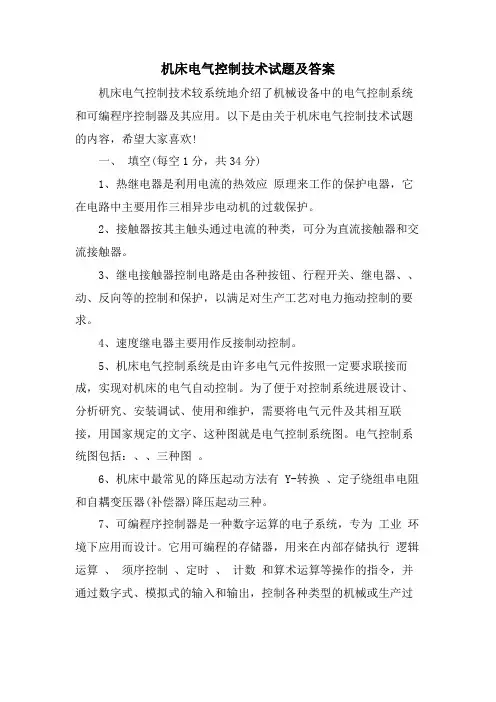

机床电气控制技术试题及答案机床电气控制技术较系统地介绍了机械设备中的电气控制系统和可编程序控制器及其应用。

以下是由关于机床电气控制技术试题的内容，希望大家喜欢!一、填空(每空1分，共34分)1、热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。

2、接触器按其主触头通过电流的种类，可分为直流接触器和交流接触器。

3、继电接触器控制电路是由各种按钮、行程开关、继电器、、动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、速度继电器主要用作反接制动控制。

5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进展设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的文字、这种图就是电气控制系统图。

电气控制系统图包括：、、三种图。

6、机床中最常见的降压起动方法有 Y-转换、定子绕组串电阻和自耦变压器(补偿器)降压起动三种。

7、可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。

它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原那么设计。

8、机床上常用的电气制动控制线路有两种即反接制动和能耗制动。

9、PLC程序执行可分为三个阶段，分别是输入处理阶段、程序执行阶段、输出处理阶段。

10、F1-40E是F1系列PLC的扩展单元。

(根本单元，扩展单元)。

11、时间继电器是指用来实现触点延时接通或延时断开的控制的电器。

12、DF是前沿微分指令，SET是置位指令，RST是复位指令，NOP是空操作指令，CT是计数指令，SR是左移存放器指令。

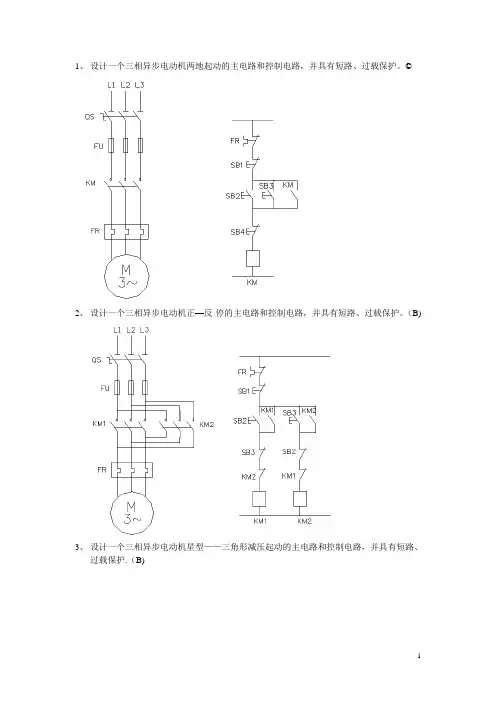

二、设计题：1、设计一个全压起停控制电路。

(6分)自强不息厚德载物 12、设计一个能耗制动控制电路。

2432数控机床电气控制-0001单选题（共12题，共36分）1. 如图所示是一个（）。

A 开环控制机床系统B 半闭环控制机床系统C 闭环控制机床系统参考答案：B2. 如图所示是一个（）。

A 开环控制机床系统B 半闭环控制机床系统C 闭环控制机床系统参考答案：A3. 以下图形符号表示的是（）。

A 刀开关B 熔断器C 电磁继电器参考答案：C4. 电气原理图是（）。

A 是用于表明各种电气元件在机械设备上和电气控制柜中的实际安装位置。

B 是用于表达所有电器元件的导电部件和接线端子之间的相互关系。

C 是用于表达各电器元件的相对位置和它们之间的电路连接的详细信息。

参考答案：B5. （）就是按下按钮时电动机开始转动，松开按钮时电机停止工作。

A 反接制动控制B 转速调节控制C 点动控制参考答案：C6. 数控装置是基于（）。

A 微型计算机的硬件和软件来实现其功能，所以称之为计算机数控（CNC）装置。

B 微型计算机的软件来实现其功能，所以称之为计算机数控（CNC）装置。

C 微型计算机的硬件来实现其功能，所以称之为计算机数控（CNC）装置。

参考答案：A7. 共模干扰属于以下（）。

A 电磁波干扰B 供电线路干扰C 信号传输干扰参考答案：C8. 交流电动机转子的负载转矩增大时，定子磁极轴线与转子磁极轴线间的夹角θ会（）。

A 增大B 减小C 不变参考答案：A9. 按照电动机学原理，当（）的定子三相绕组接通三相交流电源时，就会产生旋转磁场。

A 三相交流电动机B 直流电动机C 步进电动机参考答案：A10. 在光电码盘的里圈里有一条透光条纹C，每转产生一个脉冲，该脉冲信号又称零标志脉冲，作为（）。

A 测量基准。

B 计数信号。

C 整形信号。

参考答案：A11. 为保证数控机床的精度和效率，检测装置必须具有足够的精度和检测速度，位置检测装置分辨率应（）。

A 等于数控机床的分辨率一个数量级。

B 高于数控机床的分辨率一个数量级。

C 低于数控机床的分辨率一个数量级。

数控机床电⽓控制试题（B卷）福建林业职业技术学院2011-2012学年第⼆学期期末考试卷数控1002班《数控机床电⽓控制》(B 卷)⼀、填空题（1分×44=44分）1.实现多地控制⼀台电动机启动，停机时，应把启动按钮连接，停机按钮应连接。

2.机床电⽓控制的基本逻辑运算有、、。

3.电⽓控制系统图主要包括和。

4.将额定电压直接加到电动机的定⼦绕组上，使电动机启动运作，称为启动或启动。

5.接触器主要组成有、、、具有作⽤。

6.数控系统由、、、伺服单元、驱动装置和可编程控制器等组成。

7.熔断器⽤于各种电⽓电路中和保护。

8.PLC ⼀般（能、不能）为外部传感器提供24V 直流电源。

9.接触器选⽤时，其主触点额定⼯作电压应或负载电路电压，主触点额定⼯作电流应或负载电路电流，吸引线圈额定电压应与控制回路。

10.时间继电器按延时⽅式可以分为延时型和延时型。

11.按国家规定，“停⽌”按钮必须是，“启动”按钮必须是。

12.当电路正常⼯作时，熔断器熔体允许长期通过1.2倍的额定电流⽽不熔断。

当电路发⽣或时，熔体熔断切断电路。

13.实现多条件控制⼀台电动机启动，停机时，应把启动按钮连接，停机按钮应连接。

14.数控机床低压电器包括、和执⾏电器。

15.数控机床控制应⽤的接触器可分为接触器和接触器。

16.电磁式继电器按照励磁线圈电流的种类可分为和。

17.电动机点动和连续控制的区别主要是控制线路中是否有功能。

18.机床中常⽤的电⽓制动有和。

19.所有电路元件的图形符号，均按电器和时的状态绘制。

20.热继电器是对电动机进⾏保护的电器；熔断器是⽤于供电线路和电⽓设备的保护的电器。

⼆、单项选择题（2分×22=44分）A 、串联B 、并联C 、串并联D 、都可以 2.电磁式时间继电器是在（）得到延时的。

A 、通电时 B 、通电或断电时 C 、断电时 3.熔断器串联在电路中实现（）保护。

A 、过载 B 、⽋电压 C 、短路 4.⾏程开关是主令电器的⼀种，它是（）电器。

机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。

2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点。

5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。

8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
