zemax应用举例8-牛顿望远镜

实验四 基于ZEMAX的牛顿望远镜的优化设计一．实验目的学会使用ZEMAX软件对典型牛顿望远镜进行优化设计。

二．实验要求1.掌握设立反射镜、使坐标中断的方法；2.学会使用圆锥系数来优化成像质量；3.学习点列图和3D图形分析像质的简单方法。

三．实验原理1.牛顿望远镜基本结构：抛物面主反射镜+与光轴成45度的平面反射镜构成，是一种全反射式的望远镜物镜；2.对于球面凹面镜成像，有F=R/2的关系；3.圆锥系数（conic系数）：见于LDE窗口中每一行的第7列（Conic），这个系数是描述该行所代表的面的曲面函数中的非球面二次曲面系数，决定了该行代表的面的形状，典型值对应的面形状如下：Conic=0 球面；-1<Conic<0 主轴在光轴上的椭球面；Conic=-1 抛物面；Conic<-1 双曲面。

4.ZEMAX中关于在光路中新添加折叠反射镜仿真实现的步骤：定位置：：在所需要放置反射镜的位置添加一个虚构面（空面），由反射镜要（1） 定位置放置的位置决定添加虚构面后相应各面的厚度值的改变；（2） 添加反射镜：从主菜单-工具-折叠反射镜里添加一个反射镜，设置相关合适的参数。

5.鬼像与挡光板：（1） 鬼像：成像系统中一些非设计中的反射光线最终沿着非期望的路径达到像面后，会形成鬼像，影响成像质量。

（2） 为了尽可能消除鬼像的影响，对于那些位于光路范围内的中间器件（尤其是口径小于主光路口径的），例如本例中的平面反射镜，一般需要在其前面加一块挡光板，消除这些器件对光线不需要的反射。

挡光板的口径通常要比被挡元件的口径稍大。

（3） ZEMAX中挡光板的具体实现步骤：定位置：：在所需要放置挡光板的位置添加一个虚构面（空面），由其要放a.定位置置的位置决定添加虚构面后相应各面的厚度值的改变；设置参数：：将面型surf：type双击后的Aperture中的光圈类型从noneb.设置参数改为所需要的挡光类型（如圆形挡光），设置合理的挡光半径值，以略大于被挡元件半径为宜。

zemax光学设计案例
Zemax光学设计案例。

在光学设计领域，Zemax是一个非常优秀的光学设计软件，它能够帮助工程师
们进行光学系统的设计、优化和分析。

下面，我们将介绍一个使用Zemax进行光
学设计的案例，以便更好地了解Zemax软件的应用和优势。

在这个案例中，我们需要设计一个具有特定光学性能的摄像头透镜系统。

首先，我们需要明确设计要求和约束条件，然后利用Zemax软件进行光学系统的建模和
优化。

在建模过程中，我们需要考虑透镜的曲率、厚度、材料等参数，同时还需要考虑系统的光路布局、光学元件的位置和角度等因素。

利用Zemax的光学设计工具，我们可以对透镜系统进行快速而准确的建模和分析。

通过Zemax的光学优化算法，我们可以对系统的光学性能进行优化，以满足
设计要求。

同时，Zemax还提供了丰富的光学分析工具，可以对系统的像差、光学传递函数、热像模拟等进行全面的分析和评估。

在这个案例中，我们利用Zemax软件成功设计出了一个具有优秀光学性能的摄像头透镜系统。

通过对系统的建模、优化和分析，我们实现了对系统光学性能的精确控制和调节，最终达到了设计要求。

这充分展示了Zemax软件在光学设计领域
的强大功能和广泛应用价值。

总的来说，Zemax是一款非常优秀的光学设计软件，它能够帮助工程师们实现
复杂光学系统的设计、优化和分析。

通过这个案例，我们可以更好地了解Zemax
软件的应用和优势，相信在未来的光学设计工作中，Zemax将会发挥越来越重要的作用，为光学工程领域的发展做出更大的贡献。

在光学设计中，Zemax是一款非常受欢迎的软件，它提供了强大的工具和功能，可以帮助设计师轻松地完成各种光学设计任务。

本文将通过一个具体的例子，向大家展示如何使用Zemax进行光学设计。

一、设计背景我们假设需要设计一款望远镜，需要观察远处的星空。

望远镜的主要性能指标包括放大倍率、像差和亮度。

我们需要通过Zemax软件，找到最佳的光学系统方案，以达到最佳的观察效果。

二、设计步骤1.建立基本光学系统模型：在Zemax中，我们需要建立一个基本的光学系统模型，包括望远镜的主镜和次镜。

可以通过手动输入镜片数据或者使用预设的镜片库来建立模型。

2.调整参数：在Zemax中，我们可以调整各种参数来优化望远镜的性能。

例如，可以通过调整放大倍率和亮度参数来找到最佳的观察效果。

3.检测像差：在调整参数后，我们需要检测望远镜的像差。

Zemax 提供了强大的像差检测功能，可以帮助我们找到镜片上的缺陷和误差。

4.优化镜片：根据检测结果，我们可以对镜片进行优化。

可以通过添加或删除镜片、调整镜片位置和角度等方式来改善望远镜的性能。

5.模拟观察：在完成镜片优化后，我们可以模拟观察望远镜的成像效果。

可以通过调整望远镜的焦距和观察角度来查看不同情况下的成像效果。

6.调整和优化：根据模拟观察结果，我们可以再次调整和优化望远镜的设计。

直到达到满意的观察效果为止。

三、设计结果经过一系列的设计和优化步骤，我们得到了一个满意的光学设计方案。

该方案包括两片反射镜，放大倍率为10倍，像差在可接受范围内，亮度较高。

通过Zemax模拟观察，成像效果清晰、稳定，符合我们的预期。

四、总结通过这个具体的例子，我们展示了如何使用Zemax进行光学设计。

虽然只是一个简单的望远镜设计，但是它涵盖了光学设计的基本步骤和技巧。

在实际应用中，光学设计需要考虑的因素很多，例如环境因素、成本预算、材料选择等。

Zemax提供了丰富的工具和功能，可以帮助设计师轻松应对各种挑战。

实验名称：牛顿望远镜一.实验要求：系统焦距为1000mm ，F number为F/5，初始表面曲率半径为2000mm，Wavelength选用0.550um，field angel为0；合理设计结构，分别使反射面为球面和抛物面，比较两结构像差的不同；利用fold mirror在不改变像距前提下改善成像位置，使其离开光轴。

二.实验步骤：1：初始数据设置选择波长为0.550um；入瞳孔径为200，视场角为0。

2：镜头数据设置在STO上的Radius项中键入-2000 mm;在thickness中键入-1000，在Glass 项中键入MIRROR。

之后查看点列图与像差。

3：更改反射面在STO的Conic项键入-1，将反射面改为抛物面，查看点列图与像差。

4：改变成像位置先将STO的thickness改为-800，然后在其后插入面2，将其thickness设置为-200，然后Tools中的Add Fold Mirror，并将角度设置为45°，查看3D视图。

三.实验结果：图1反射镜为球面时的LDE图2 反射镜为球面时的视图图3 反射镜为球面时的像差图4 反射镜为球面时的点列图图5 反射镜为抛物面时的像差图6 反射镜为抛物面时的点列图图7 添加fold mirror 后的IDEZEMAX功能与用途：返回快速查看使用mirrors，conic constants，coordinate breaks，three dimensional layouts，obscuration。

使用conic constants常量更改面的形状，0为默认球面，1为抛物面等等。

实验总结：返回快速查看本次试验学习了牛顿望远镜的设计，通过更改点阵图的显示方式来观察实验结果，以及像差的校正过程：通过更改反射面的形状。

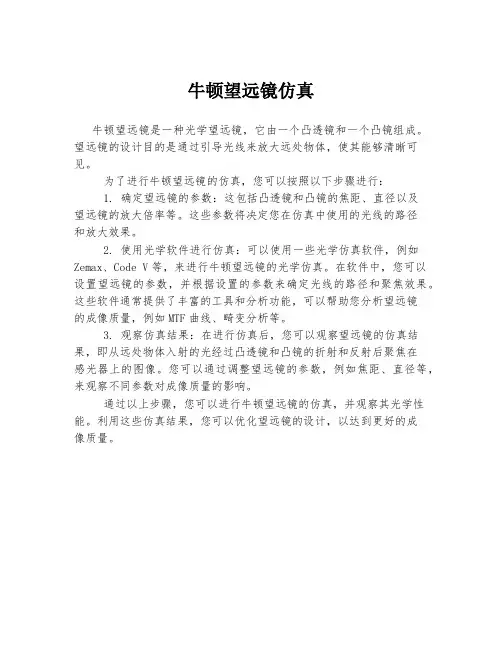

牛顿望远镜仿真
牛顿望远镜是一种光学望远镜，它由一个凸透镜和一个凸镜组成。

望远镜的设计目的是通过引导光线来放大远处物体，使其能够清晰可见。

为了进行牛顿望远镜的仿真，您可以按照以下步骤进行：
1. 确定望远镜的参数：这包括凸透镜和凸镜的焦距、直径以及
望远镜的放大倍率等。

这些参数将决定您在仿真中使用的光线的路径
和放大效果。

2. 使用光学软件进行仿真：可以使用一些光学仿真软件，例如Zemax、Code V等，来进行牛顿望远镜的光学仿真。

在软件中，您可以设置望远镜的参数，并根据设置的参数来确定光线的路径和聚焦效果。

这些软件通常提供了丰富的工具和分析功能，可以帮助您分析望远镜
的成像质量，例如MTF曲线、畸变分析等。

3. 观察仿真结果：在进行仿真后，您可以观察望远镜的仿真结果，即从远处物体入射的光经过凸透镜和凸镜的折射和反射后聚焦在
感光器上的图像。

您可以通过调整望远镜的参数，例如焦距、直径等，来观察不同参数对成像质量的影响。

通过以上步骤，您可以进行牛顿望远镜的仿真，并观察其光学性能。

利用这些仿真结果，您可以优化望远镜的设计，以达到更好的成
像质量。

牛顿望远镜原理牛顿望远镜是由英国物理学家艾萨克·牛顿发明的一种光学仪器，用于观测遥远物体。

其原理主要基于光学成像和几何光学的基本原理。

在牛顿望远镜中，主要包括物镜和目镜两个光学部件，通过这两个部件的协同作用，实现了对远处物体的放大观测。

首先，我们来看一下牛顿望远镜的物镜。

物镜是望远镜中用于接收远处物体光线的光学元件，它的主要作用是将远处物体发出的光线汇聚到焦点上。

物镜一般采用凸透镜或者凸面镜，通过折射或反射的方式，将光线聚焦到焦点上。

牛顿望远镜的物镜一般采用凸面镜，这是因为凸面镜可以避免色差，使得成像更加清晰。

接下来，我们来看一下牛顿望远镜的目镜。

目镜是用于放大物镜成像的光学元件，它的主要作用是使得人眼能够观测到放大后的像。

目镜一般采用凸透镜，通过放大物镜成像，使得人眼可以清晰地观测到远处物体。

牛顿望远镜的目镜一般采用凸透镜，这是因为凸透镜可以将物镜成像的焦点放大，使得观测更加方便。

通过物镜和目镜的协同作用，牛顿望远镜实现了对远处物体的放大观测。

当远处物体发出光线时，物镜将光线聚焦到焦点上，形成实际像。

然后，目镜将实际像放大，使得人眼可以观测到放大后的虚拟像。

这样，我们就可以清晰地观测到远处物体的细节，实现了望远的效果。

除了物镜和目镜，牛顿望远镜还包括了一些辅助部件，如支架、调焦装置等。

支架用于支撑物镜和目镜，使其保持稳定的位置。

调焦装置用于调整物镜和目镜的相对位置，以实现对不同距离物体的观测。

这些辅助部件的作用是使得望远镜更加方便实用。

总的来说，牛顿望远镜是一种基于光学原理的观测仪器，通过物镜和目镜的协同作用，实现了对远处物体的放大观测。

其原理简单清晰，操作方便实用，因此在天文观测和地面观测中得到了广泛的应用。

牛顿望远镜的发明，为人类对宇宙的探索提供了重要的工具，也为光学仪器的发展做出了重要贡献。

牛顿式反射望远镜原理
牛顿式反射望远镜是一种光学仪器，由英国科学家艾萨克·牛顿在1671年发明并制成原型。

牛顿式反射望远镜的原理是利用反射光学的原理，在望远镜外部加一面凸面镜（又称
称之为二次镜），将物体的光线反射到侧面的目镜上，形成放大的像。

反射光学与折射光
学相比，更加具有实际应用的意义。

因为反光镜的镜面相对比较容易制造成形，而且可以
避免透光物体光的折射和色散的缺点。

牛顿式反射望远镜的构造由镜筒、凸面镜、主镜、目镜等组成。

凸面镜是安装在镜筒
的侧面，主要用于把光线反射到目镜上。

主镜是镜筒的后面，主要用于把光线汇聚，形成
照射面积较小的光斑，这样可以提高望远镜的光学分辨率，使观察的物体更加清晰。

目镜
则是安装在光路的中央位置，可以调节成满意的观察位置，一般分为2.-24倍，4-50 倍两种倍数。

牛顿式反射望远镜的镜面都是搭配弧度比较小的曲面，因为弧度越小，偏差就越容易
控制。

同时，镜面也具有很好的光学性质，它能够把外界的光线反射到目镜上，并以一定
的倍数放大。

这样就达到了观察远方物体的目的。

除此之外，牛顿式反射望远镜还有一个重要的优点，就是可以避免由于光线通过透光
物体所产生的散射、色散等一系列光学缺点，使得它在天文学研究、星空观测等方面得到
广泛的应用。

总之，牛顿式反射望远镜利用凸面镜和主镜的反射光学原理，可以把外部的光线汇聚，在目镜上放大成像，非常适合用于天文学研究、星空观测等方面。

简介这一章将要教你如何使用ZEMAX，这一章的每一节将会让你接触一个不同的设计问题。

第一个设计例子是非常简单的，如果你是一个有经验的镜片设计师，你也许觉得它并不值得你去费心，但是，如果你花费一点点时间去接触它，你可以学到如何运行ZEMAX，然后你可以继续你自己特别感兴趣的设计。

前几个例子中，提供了一些关于镜片设计理论的教程内容，用来帮助那些对专用术语不是很了解的人。

但在总体上来说，这本手册，以及其中的这些特例，目的都不是要将一个新手培养成为一个专家。

如果你跟不上这些例子，或者你不能理解程序演示时与计算有关的数学知识，可以参考任何一本“简介”这一章中所列出的好书。

在开始课程之前，你必须先通过正当手段安装ZEMAX。

课程1：单透镜（a singlet）你将要学到的：开始ZEMAX，输入波长和镜片数据，生成光线特性曲线（ray fan），光程差曲线（OPD），和点列图（Spot diagram），确定厚度求解方法和变量，进行简单的优化。

假设你需要设计一个F/4的镜片，焦距为100mm，在轴上可见光谱范围内，用BK7玻璃，你该怎样开始呢？首先，运行ZEMAX。

ZEMAX主屏幕会显示镜片数据编辑（LDE）。

你可以对LDE窗口进行移动或重新调整尺寸，以适合你自己的喜好。

LDE 由多行和多列组成，类似于电子表格。

半径、厚度、玻璃和半口径等列是使用得最多的，其他的则只在某些特定类型的光学系统中才会用到。

LDE中的一小格会以“反白”方式高亮显示，即它会以与其他格子不同的背景颜色将字母显示在屏幕上。

如果没有一个格子是高亮的，则在任何一格上用鼠标点击，使之高亮。

这个反白条在本教程中指的就是光标。

你可以用鼠标在格子上点击来操纵LDE，使光标移动到你想要停留的地方，或者你也可以只使用光标键。

LDE的操作是简单的，只要稍加练习，你就可以掌握。

开始，我们先为我们的系统输入波长。

这不一定要先完成，我们只不过现在选中了这一步。

在主屏幕菜单条上，选择“系统（System）”菜单下的“波长（Wavelengths）”。

zemax案例
以下是一些关于Zemax仿真软件的案例：
1. 光学系统设计
Zemax可以用于光学系统设计和优化。

例如，可以使用Zemax来设计望远镜、显微镜、放大镜和其他光学仪器。

2. 焦散问题分析
Zemax可以用于分析和优化光学系统的焦散问题。

通过模拟光线的轨迹和相位变化，可以确定焦点的位置和形状，并确定任何可能的相位偏差。

3. 光学组件模型建立
Zemax可以用于建立光学组件的三维模型，包括透镜、棱镜和反射器等，以更准确地模拟光学系统的性能。

4. 光学系统图像模拟
Zemax可以用于模拟光学系统中的图像。

可以通过更改光线的特定属性，如入射角度和波长，以模拟不同的光学系统图像。

5. 激光光束分析
Zemax可以用于分析激光光束的特性，包括光斑大小、波前畸变、相位传输和偏振特性等。

6. 照明系统设计
Zemax可以用于设计照明系统，以确定最佳的光源和透镜组合来实现所需的照明效果。

牛顿望远镜原理
牛顿望远镜是一种由英国物理学家艾萨克·牛顿于17世纪发明
的望远镜。

它的工作原理主要基于反射光学原理。

牛顿望远镜由凹面反射镜和平面反射镜组成。

首先，从望远镜的顶部光源发出光线，经过一个小孔进入望远镜的前焦点。

然后，光线通过一个凹面反射镜，被镜面反射后聚焦在望远镜的焦点上。

在焦点处，光线通过一个平面反射镜折射出来。

经过平面反射镜的折射后，光线被反射回望远镜内部，并通过凹面反射镜。

最后，光线通过凹面反射镜聚焦成为一个放大的图像，使观察者能够清晰地看到远处的物体。

牛顿望远镜的优点之一是它使用了反射镜而不是透镜进行成像。

这样，光线在经过反射镜时不会发生散射和色散，从而能够产生更清晰、更准确的图像。

此外，牛顿望远镜结构简单，易于制造和调整，具有较广的视野。

尽管牛顿望远镜有许多优点，但它也存在一些缺点。

例如，由于其中一面镜子是平面的，所以望远镜可能会引入像散和像畸变。

此外，它的体积较大，不太适合便携或移动使用。

总而言之，牛顿望远镜通过凹面反射镜和平面反射镜的组合，利用反射原理来实现图像放大。

其简单的结构和优质的图像质量使其成为了当代天文观测中常用的望远镜类型之一。

牛顿式望远镜的原理和应用1. 牛顿式望远镜简介牛顿式望远镜是一种常见的望远镜设计，由英国科学家艾萨克·牛顿于17世纪提出，并于1668年首次制造成功。

相比于其他设计，牛顿式望远镜具有简单、紧凑和高质量成像的优势。

2. 牛顿式望远镜的结构牛顿式望远镜由以下几个主要部分组成：•主镜：主镜是望远镜的核心组件，通常为抛物面形状。

它负责收集和聚焦光线。

•次镜：次镜是放置在主镜上方的平面镜。

它起到反射和改变光线方向的作用。

•接收器：接收器是设在次镜背后的组件，用于接收聚焦后的光线并转化为图像。

•眼镜：眼镜位于接收器的一侧，用来观察和放大转化后的图像。

•支架和调节装置：支架和调节装置用于固定和调整望远镜各个部分的位置和角度。

3. 牛顿式望远镜的工作原理牛顿式望远镜利用反射原理工作。

光线从天体上射向主镜，被主镜聚焦后反射到次镜上。

次镜将光线反射到接收器上，接收器将光线转化为图像，然后通过眼镜观察和放大图像。

牛顿式望远镜的主要工作原理可以归纳为以下几个步骤：1.光线入射：天体的光线从主镜入射。

2.聚焦反射：主镜将光线聚焦到次镜上。

3.光线反射：次镜反射光线到接收器上。

4.图像形成：接收器将光线转化为图像。

5.观察放大：通过眼镜观察和放大图像。

4. 牛顿式望远镜的优势和应用牛顿式望远镜相比其他望远镜设计具有一些明显的优势，因此在科学研究、天文观测和业余爱好者中得到广泛应用。

4.1 优势•简单紧凑：牛顿式望远镜采用反射原理，使得望远镜的结构相对简单且紧凑，易于制造和维护。

•高质量成像：由于主镜为抛物面形状，可以有效消除像差，使图像质量较高，尤其针对大口径望远镜。

•方便观察和调整：眼镜的位置便于观察，支架和调节装置可以方便地调整望远镜各个部分的位置和角度。

4.2 应用•天文观测：牛顿式望远镜在天文学中应用广泛。

其高质量成像和紧凑结构使得其适用于天体观测和研究。

•科学研究：以牛顿式望远镜为基础的引力波探测器等设备在科学研究中得到广泛应用。

ZEMAX 初学实例解析内容纲目:前言实例一：单镜片(Singlet)实例二：双镜片实例三：牛顿望远镜实例四：Schmidt-Cassegrain 和aspheric corrector实例五：multi-configuration laser beam expander实例六：fold mirrors 和coordinate breaks实例七：使用Extra Date Editor, Optimization with Binary Surfaces实例一：单镜片(Singlet)你将学到：启用Zemax，如何键入wavelength，lens data ，产生ray fan，OPD，spot diagrams，.. 定义thickness solve 以及variables，执行简单光学设计最佳化。

设想你要设计一个F/4 单镜片在光轴上使用，其focal length 为100mm，在可见光谱下，用BK7 镜片来作。

首先叫出ZEMAX 的lens data editor(LDE) ，什么是LDE 呢？它是你要的工作场所，譬如你决定要用何种镜片，几个镜片，镜片的radius，thickness ，大小，位置……等。

然后选取你要的光，在主选单system 下，圈出wavelengths ，依喜好键入你要的波长，同时可选用不同的波长等。

现在在第一列键入0.486，以microns 为单位，此为氢原子的F-line 光谱。

在第二、三列键入0.587 及0.656，然后在primary wavelength 上点在0.486 的位置，primary wavelength 主要是用来计算光学系统在近轴光学近似(paraxial optics，即first-order optics) 下的几个主要参数，如focal length，magnification，pupil sizes 等。

再来我们要决定透镜的孔径有多大。
