OSPF与RIP的路由重分布以及OSPF末梢区域的配置

Osfp 路由协议1、OSPF协议概述OSPF（Open Short Path First）开放最短路径优先协议，是一种基于链路状态的内部网协议（Interior Gateway Protocol），主要用于规模较大的网络中。

2、OSPF的特点●适应范围广：支持各种规模的网络，最多可支持数百台路由器。

●快速收敛：在网络拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中被处理。

●无环路由：根据收集到的链路状态用最短路径树算法计算路由。

●区域划分：允许自治系统内的网络被划分成区域来管理，区域间传送的路由信息被汇聚，从而减少了占用的网络资源。

●路由分级：使用4类不同的路由，按照优先顺序分别是区域间路由、区域路由、第一类路由、第二类路由。

3、OSPF的基本概念●自治系统（Autonomous System，AS）：为一组路由器使用相同路由协议交换路由信息的路由器。

●路由器ID号：运行OSPF协议的路由器，每一个OSPF进程必须存在自己的Router-ID。

●OSPF邻居：OSPF路由器启动后，便会通过OSPF接口向外发送Hello报文，收到Hello报文的OSPF路由器会检查报文中所定义的参数，使双方成为邻居。

●OSPF连接：只有当OSPF路由器双方成功交换DD报文，交换LSA并达到LSDB的同步后，才能形成邻接关系。

4、OSPF路由的计算过程每台路由器根据自己周围的网络拓扑结构生成链路状态通告（State Advertisement，LSA），并通过更新报文将LSA发送给网络中的其他OSPF路由器。

每台OSPF路由器都会收到其他路由器通告的LSA，所有的LSA放在一起便组成了链路状态数据库（Link State Database，LSD）。

LSA是对路由器周围网络拓扑结构的描述，LSDB 则是对整个自治系统的网络拓扑结构的描述。

OSPF路由器将LSDB转换成一张带权的有向图，这张图便是对整个网络拓扑结构的真实反映。

【实验要求】按照拓扑搭建网络，对RIP 和OSPF 做双点双向重分发。

使得全网全互联。

并对重分发带来的故障解决和分析。

【实验步骤】一、 按照拓扑，对各个路由器的基本命令及重分发配置完成，可参考实验《重分发一》和《重分发二》。

R1：interface Loopback0ip address 1.1.1.1 255.255.255.0interface Serial0/0ip address 192.168.13.1 255.255.255.0serial restart-delay 0interface Serial0/1ip address 192.168.14.1 255.255.255.0serial restart-delay 0router ospf 1router-id 1.1.1.1log-adjacency-changesredistribute rip subnetsnetwork 1.1.1.0 0.0.0.255 area 0network 192.168.14.0 0.0.0.255 area 0router ripversion 2redistribute ospf 1 metric 1network 192.168.13.0no auto-summaryRIP OSPFR1R2R3R4S 0/0 192.168.13.0/24 S 0/0S 0/0 192.168.24.0/24 S 0/0S 0/1 192.168.14.0/24 S 0/1S 0/1 192.168.23.0/24 S 0/1lo 0：1.1.1.1/24lo 0:2.2.2.2/24lo 0：3.3.3./24lo 0：3.3.3.3/24IGP 中4种路由协议的重分布三、OSPF 双点双向重分布R2：!interface Loopback0ip address 2.2.2.2 255.255.255.0interface Serial0/0ip address 192.168.24.2 255.255.255.0serial restart-delay 0interface Serial0/1ip address 192.168.23.2 255.255.255.0serial restart-delay 0router ospf 1router-id 2.2.2.2log-adjacency-changesredistribute rip subnetsnetwork 2.2.2.0 0.0.0.255 area 0network 192.168.24.0 0.0.0.255 area 0!router ripversion 2redistribute ospf 1 metric 1network 192.168.23.0no auto-summaryR3：interface Loopback0ip address 3.3.3.3 255.255.255.0interface Serial0/0ip address 192.168.13.3 255.255.255.0serial restart-delay 0interface Serial0/1ip address 192.168.23.3 255.255.255.0serial restart-delay 0router ripversion 2network 3.0.0.0network 192.168.13.0network 192.168.23.0R4：interface Loopback0ip address 4.4.4.4 255.255.255.0interface Serial0/0ip address 192.168.24.4 255.255.255.0serial restart-delay 0interface Serial0/1ip address 192.168.14.4 255.255.255.0serial restart-delay 0router ospf 1router-id 4.4.4.4log-adjacency-changesnetwork 4.4.4.0 0.0.0.255 area 0network 192.168.14.0 0.0.0.255 area 0network 192.168.24.0 0.0.0.255 area 0R1#sh ip rou//查看R1的路由表1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0C 192.168.13.0/24 is directly connected, Serial0/02.0.0.0/8 is variably subnetted, 2 subnets, 2 masksO 2.2.2.2/32 [110/129] via 192.168.14.4, 00:03:05, Serial0/1 R 2.2.2.0/24 [120/2] via 192.168.13.3, 00:00:24, Serial0/0C 192.168.14.0/24 is directly connected, Serial0/13.0.0.0/24 is subnetted, 1 subnetsO E2 3.3.3.0 [110/20] via 192.168.14.4, 00:03:05, Serial0/14.0.0.0/32 is subnetted, 1 subnetsO 4.4.4.4 [110/65] via 192.168.14.4, 00:03:06, Serial0/1O 192.168.24.0/24 [110/128] via 192.168.14.4, 00:03:06, Serial0/1 O E2 192.168.23.0/24 [110/20] via 192.168.14.4, 00:03:06, Serial0/1 R1#R2#sh ip rou//查看R2的路由表1.0.0.0/8 is variably subnetted, 2 subnets, 2 masksO 1.1.1.1/32 [110/129] via 192.168.24.4, 00:02:46, Serial0/0 R 1.1.1.0/24 [120/2] via 192.168.23.3, 00:00:23, Serial0/1O E2 192.168.13.0/24 [110/20] via 192.168.24.4, 00:02:46, Serial0/02.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback0O 192.168.14.0/24 [110/128] via 192.168.24.4, 00:02:46, Serial0/03.0.0.0/24 is subnetted, 1 subnetsR 3.3.3.0 [120/1] via 192.168.23.3, 00:00:23, Serial0/14.0.0.0/32 is subnetted, 1 subnetsO 4.4.4.4 [110/65] via 192.168.24.4, 00:02:46, Serial0/0C 192.168.24.0/24 is directly connected, Serial0/0C 192.168.23.0/24 is directly connected, Serial0/1R1#traceroute 3.3.3.3//R1上跟踪路由3.3.3.3Type escape sequence to abort.Tracing the route to 3.3.3.31 192.168.14.4 116 msec 112 msec 100 msec2 192.168.24.2 136 msec 104 msec 44 msec3 192.168.23.3 152 msec * 244 msecR1#//发现，R1去往3.3.3.0/24的路由，要通过R4，再通过R2，才到达R3，在OSPF区域绕了一圈之后进入RIP，OSPF双点双向重分布会造成环路。

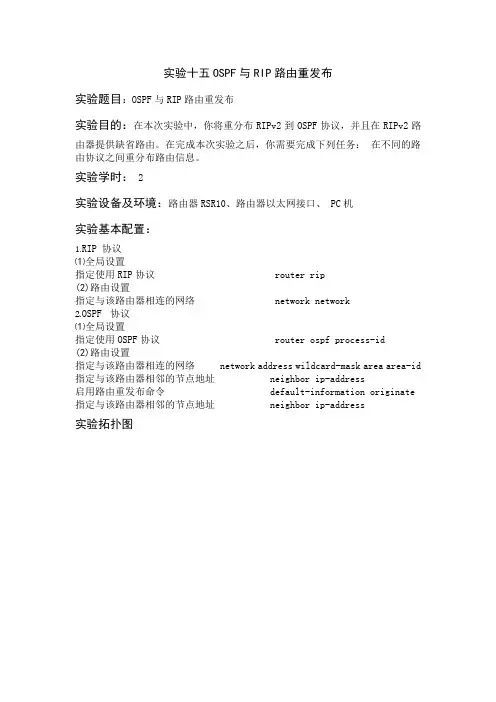

实验十五OSPF与RIP路由重发布实验题目：OSPF与RIP路由重发布实验目的：在本次实验中，你将重分布RIPv2到OSPF协议，并且在RIPv2路由器提供缺省路由。

在完成本次实验之后，你需要完成下列任务：在不同的路由协议之间重分布路由信息。

实验学时： 2实验设备及环境：路由器RSR10、路由器以太网接口、 PC机实验基本配置：1.RIP 协议⑴全局设置指定使用RIP协议 router rip(2)路由设置指定与该路由器相连的网络 network network2.OSPF 协议⑴全局设置指定使用OSPF协议 router ospf process-id (2)路由设置指定与该路由器相连的网络 network address wildcard-mask area area-id 指定与该路由器相邻的节点地址 neighbor ip-address启用路由重发布命令 default-information originate 指定与该路由器相邻的节点地址 neighbor ip-address实验拓扑图图19 OSPF与RIP路由重发布实验拓扑图实验步骤1.在路由器上配置IP路由选择和IP地址。

RA#config tRA(config)# interface FastEthernet 0/0 //进入以太网接口RA(config-if)#ip address 172.16.1.5 255.255.255.252 //配置ip地址RA(config)# interface Loopback 0 //进入回环接口RA(config-if)#ip address 192.168.1.1 255.255.255.252 //配置ip地址RA(config)#interface Loopback 1 //进入回环接口RA(config-if)#ip address 192.168.2.1 255.255.255.0 //配置ip地址RB(config)#interface FastEthernet 0/0 //进入以太网接口RB(config-if)#ip address 172.16.1.6 255.255.255.252 //配置ip地址RB(config)#interface FastEthernet 0/1 //进入以太网接口RB(config-if)#ip address 172.16.1.1 255.255.255.252 //配置ip地址RC(config)# interface FastEthernet 0/0 //进入以太网接口RC(config-if)# ip address 172.16.1.2 255.255.255.252 //配置ip地址RC(config)# interface FastEthernet 0/1 //进入以太网接口RC(config-if)#ip address 172.16.1.9 255.255.255.252 //配置ip地址RC(config)#interface Loopback 0 //进入回环接口RC(config-if)#ip address 172.16.3.1 255.255.255.0 //配置ip地址RD(config)#interface FastEthernet 0/0 //进入以太网接口RD(config-if)#ip address 172.16.1.10 255.255.255.252 //配置ip地址RD(config)#interface Loopback 0 //进入回环接口RD(config-if)#i p address 10.1.1.1 255.255.255.0 //配置ip地址RD(config)#interface Loopback 1 //进入回环接口RD(config-if)#ip address 10.1.2.1 255.255.255.0 //配置ip地址RD(config)#interface Loopback 2 //进入回环接口RD(config-if)#ip address 200.1.1.1 255.255.255.0 //配置ip地址2.配置RIP和OSPF。

OSPF的区域划分随着网络规模日益扩大，当一个大型网络中的路由器都运行OSPF 路由协议时，路由器数量的增多会导致LSDB 非常庞大，占用大量的存储空间，并使得运行SPF 算法的复杂度增加，导致CPU 负担很重。

在网络规模增大之后，拓扑结构发生变化的概率也增大，网络会经常处于“动荡”之中，造成网络中会有大量的OSPF 协议报文在传递，降低了网络的带宽利用率。

更为严重的是，每一次变化都会导致网络中所有的路由器重新进行路由计算。

OSPF 协议通过将自治系统划分成不同的区域（Area）来解决上述问题。

区域是从逻辑上将路由器划分为不同的组，每个组用区域号（Area ID）来标识。

区域的边界是路由器，而不是链路。

一个网段（链路）只能属于一个区域，或者说每个运行OSPF 的接口必须指明属于哪一个区域。

如图4-1 所示。

图1 OSPF区域划分划分区域后，可以在区域边界路由器上进行路由聚合，减少通告到其他区域的LSA 数量。

另外，还可以最小化由于网络拓扑变化带来的影响。

1. OSPF区域类型2. LSA（链路状态通告）类型3. 区域类型与LSA 类型关系4. OSPF 的路径类型●区域内路径（Intra-area Path）：指Router 所在的区域内就可以到达目的地的Path●区域间路径（Inter-area Path）：指目的地在其它区域但仍在OSPF AS内的Path●类型 1 的外部路径（type 1 external Path,E1）：指目的地在OSPF AS 外部的Path●类型 2 的外部路径（Type 2 external Path,E2）：指目的地在OSPF AS 外部的Path，但在计算外部路由的度量时不再计入到达ASBR Router 的Path 代价（OSPF 外部路由在默认条件下是类型 2 的外部Path，即E2 Path）●。

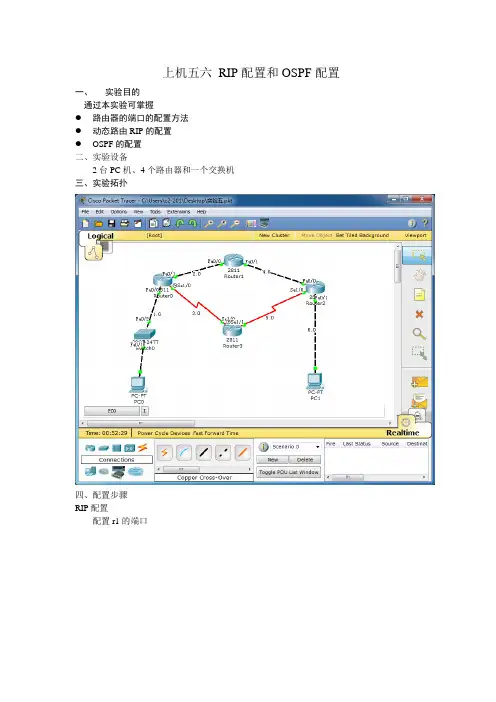

上机五六RIP配置和OSPF配置一、实验目的通过本实验可掌握●路由器的端口的配置方法●动态路由RIP的配置●OSPF的配置二、实验设备2台PC机、4个路由器和一个交换机三、实验拓扑四、配置步骤RIP配置配置r1的端口f0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r1r1(config)#int f0/0r1(config-if)#ip add 192.168.1.1 255.255.255.0r1(config-if)#no shutf0/1端口r1(config-if)#int f0/1r1(config-if)#ip add 192.168.2.1 255.255.255.0r1(config-if)#no shuts1/0端口r1(config-if)#int s1/0r1(config-if)#ip add 192.168.3.1 255.255.255.0r1(config-if)#clock rate 64000r1(config-if)#no shut配置r2的端口F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0Router(config-if)#ip add 192.168.2.10 255.255.255.0Router(config-if)#no shutF0/1端口Router(config-if)#int f0/1Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#no shut配置r3的端口S1/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r3r3(config)#int s1/0s1/1端口r3(config-if)#int s1/1r3(config-if)#ip add 192.168.5.1 255.255.255.0r3(config-if)#clock rate 64000r4端口的配置F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r4r4(config)#int f0/0r4(config-if)#ip add 192.168.4.10 255.255.255.0r4(config-if)#no shuts1/0端口r4(config-if)#int s1/0r4(config-if)#ip add 192.168.5.10 255.255.255.0r4(config-if)#no shutf0/1端口r4(config-if)#int f0/1r4(config-if)#ip add 192.168.6.1 255.255.255.0配置路由器的router ripR1路由器r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z. r1(config)#router ripr1(config-router)#version% Incomplete command.r1(config-router)#network 192.168.1.1r1(config-router)#network 192.168.2.1r1(config-router)#network 192.168.3.1r1(config-router)#r2路由器r2>enr2#conf tEnter configuration commands, one per line. End with CNTL/Z. r2(config)#router ripr2(config-router)#version% Incomplete command.r2(config-router)#network 192.168.2.10r2(config-router)#network 192.168.4.1r3路由器r3>r3>enr3#conf tEnter configuration commands, one per line. End with CNTL/Z. r3(config)#router ripr3(config-router)#version% Incomplete command.r3(config-router)#network 192.168.3.0r3(config-router)#network 192.168.5.0r3(config-router)#r4路由器r4>enr4#conf tEnter configuration commands, one per line. End with CNTL/Z. r4(config)#router ripr4(config-router)#version% Incomplete command.r4(config-router)#network 192.168.5.10r4(config-router)#network 192.168.4.10r4(config-router)#network 192.168.6.1设置pc机的ip验证RIPOspf配置R1r1(config)#router ospf 1r1(config-router)#network 192.168.1.0 0.0.0.255 area 0 r1(config-router)#network 192.168.2.0 0.0.0.255 area 0 r1(config-router)#network 192.168.3.0 0.0.0.255 area 0r2配置r2(config)#router ospf 1r2(config-router)#network 192.168.2.0 0.0.0.255 area 0 r2(config-router)#network 192.168.4.0 0.0.0.255 area 0r3配置r3(config)#router ospf 1r3(config-router)#network 192.168.3.0 0.0.0.255 area 0 r3(config-router)#network 192.168.5.0 0.0.0.255 area 0r4配置r4(config)#router ospf 1r4(config-router)#network 192.168.4.0 0.0.0.255 area 0r4(config-router)#network 192.168.5.0 0.0.0.255 area 0r4(config-router)#network 192.168.6.0 0.0.0.255 area 0Ospf验证五、实验总结通过此次实验，了解了RIP和OSPF的原理，掌握了RIP和OSPF的配置方法。

OSPF(Open Shortest Path First开放式最短路径优先)是一个内部网关协议(Interio r Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

与RIP相对，OSPF是链路状态路由协议，而RIP是距离矢量路由协议。

一。

OSPF起源I E T F为了满足建造越来越大基于I P网络的需要，形成了一个工作组，专门用于开发开放式的、链路状态路由协议，以便用在大型、异构的I P网络中。

新的路由协议以已经取得一些成功的一系列私人的、和生产商相关的、最短路径优先( S P F )路由协议为基础，S P F在市场上广泛使用。

包括O S P F在内，所有的S P F路由协议基于一个数学算法—D i j k s t r a算法。

这个算法能使路由选择基于链路-状态，而不是距离向量。

O S P F由I E T F在2 0世纪8 0年代末期开发，O S P F是S P F类路由协议中的开放式版本。

最初的O S P F规范体现在RFC 11 3 1中。

这个第1版( O S P F版本1 )很快被进行了重大改进的版本所代替，这个新版本体现在RFC 1247文档中。

RFC 1247 OSPF称为O S P F版本2是为了明确指出其在稳定性和功能性方面的实质性改进。

这个O S P F版本有许多更新文档，每一个更新都是对开放标准的精心改进。

接下来的一些规范出现在RFC 1583、2 1 7 8和2 3 2 8中。

O S P F版本2的最新版体现在RFC 2328中。

最新版只会和由RFC 2138、1 5 8 3和1 2 4 7所规范的版本进行互操作。

链路是路由器接口的另一种说法，因此OSPF也称为接口状态路由协议。

OSPF 通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。

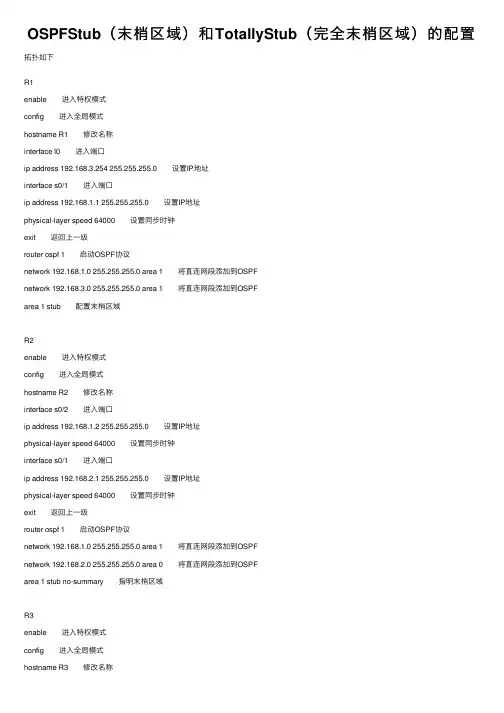

OSPFStub（末梢区域）和TotallyStub（完全末梢区域）的配置拓扑如下R1enable 进⼊特权模式config 进⼊全局模式hostname R1 修改名称interface l0 进⼊端⼝ip address 192.168.3.254 255.255.255.0 设置IP地址interface s0/1 进⼊端⼝ip address 192.168.1.1 255.255.255.0 设置IP地址physical-layer speed 64000 设置同步时钟exit 返回上⼀级router ospf 1 启动OSPF协议network 192.168.1.0 255.255.255.0 area 1 将直连⽹段添加到OSPFnetwork 192.168.3.0 255.255.255.0 area 1 将直连⽹段添加到OSPFarea 1 stub 配置末梢区域R2enable 进⼊特权模式config 进⼊全局模式hostname R2 修改名称interface s0/2 进⼊端⼝ip address 192.168.1.2 255.255.255.0 设置IP地址physical-layer speed 64000 设置同步时钟interface s0/1 进⼊端⼝ip address 192.168.2.1 255.255.255.0 设置IP地址physical-layer speed 64000 设置同步时钟exit 返回上⼀级router ospf 1 启动OSPF协议network 192.168.1.0 255.255.255.0 area 1 将直连⽹段添加到OSPFnetwork 192.168.2.0 255.255.255.0 area 0 将直连⽹段添加到OSPFarea 1 stub no-summary 指明末梢区域R3enable 进⼊特权模式config 进⼊全局模式hostname R3 修改名称interface l0 进⼊端⼝ip address 192.168.4.254 255.255.255.0 设置IP地址interface s0/2 进⼊端⼝ip address 192.168.2.2 255.255.255.0 设置IP地址physical-layer speed 64000 设置同步时钟exit 返回上⼀级router ospf 1 启动OSPF协议network 192.168.4.0 255.255.255.0 area 0 将直连⽹段添加到OSPF network 192.168.2.0 255.255.255.0 area 0 将直连⽹段添加到OSPF相关命令area [区域ID] stub 将指定区域内的路由器配置成末梢区域area [区域ID] stub no-summary 在ABR上指明末梢区域。

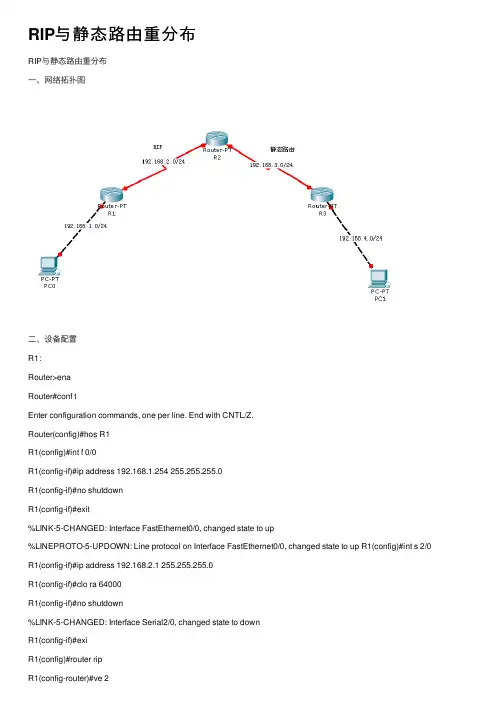

RIP与静态路由重分布RIP与静态路由重分布⼀、⽹络拓扑图⼆、设备配置R1：Router>enaRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hos R1R1(config)#int f 0/0R1(config-if)#ip address 192.168.1.254 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exit%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R1(config)#int s 2/0 R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#clo ra 64000R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial2/0, changed state to downR1(config-if)#exiR1(config)#router ripR1(config-router)#ve 2R1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R1(config-router)#exiR1(config)#do wrBuilding configuration...[OK]R2:Router>Router>enaRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hos R2R2(config)#int s 2/0R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial2/0, changed state to upR2(config-if)#exiR2(config)#int s 3/0%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up R2(config-if)#ip address 192.168.3.1 255.255.255.0R2(config-if)#clo ra 64000R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial3/0, changed state to downR2(config-if)#exiR2(config)#router ripR2(config-router)#ve 2R2(config-router)#network 192.168.2.0R2(config-router)#default-information originateR2(config-router)#redistribute static metric 3R2(config-router)#exiR2(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.2R2(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2R2(config)#do wrBuilding configuration...[OK]R3:Router>Router>enaRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hos R3R3(config)#int f 0/0R3(config-if)#ip address 192.168.4.254 255.255.255.0R3(config-if)#no shutdownR3(config-if)#exit%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R3(config)#int s 2/0 R3(config-if)#ip address 192.168.3.2 255.255.255.0R3(config-if)#no shutdownR3(config-if)#exit%LINK-5-CHANGED: Interface Serial2/0, changed state to upR3(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to upR3(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1R3(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1Building configuration...[OK]测试结果：从PC0 ping PC1:。

不同OSPF 进程之间的重分发我们为什么需要在不同的OSPF 进程之间进行充分发呢？@过滤OSPF 路由1、过滤“域内”路由：一般情况下，我们是没有办法过滤域内路由的；因为在同一个OSPF区域中，计算域内路由使用的是1类LSA或者2类LSA。

这些LSA在同一个区域中必须是相同的，为了实现构建一个完整的区域拓扑。

属于邻接关系的两个路由器之间的数据库中的1类LSA和2类LSA必须是完全相同的；如果想过滤的话，我们可以使用分发列表，作用于将路由条目放入路由表的时候。

除此之外，我们还可以在同一个区域中，运行不同的OSPF进程，然后在不同的进程之间实现重分发，这样一来的话。

虽然是在同一个区域，但是不同的OSPF进程之间的路由互相学习的时候会看做是不同的路由，到了对方的进程中，是作为外部路由来出现的，此时我们就可以在同一个区域中过滤之前的那种所谓的“O ”的路由了；其实现在已经变换成了" 外部路由"之间的过滤了；2、过滤O IA 路由：与其我们通过不同的OSPF进程来划分同一个区域，从而导致在重分发的过程中实现路由的过滤。

还不如我们将同一个区域划分成不同的区域，这样的话，原来是与同一个区域的路由，现在学习时候就变成了O IA 的路由。

此时此刻，我们可以在ABR 上实现3 类LSA的过滤；我们可以理解ABR的功能：@将非骨干区域中的内部路由转发到骨干区域中去；@将骨干区域中的内部路由以及从其他非骨干区域学习的域间路由转发到其他的非骨干区域；3、过滤外部路由；因为到目前为止，我们还不可以实现5 类LSA 的过滤。

如果想过滤外部路由的话，我们也可以通过在OSPF内部路由上运行不同的OSPF进程，然后在进程之间实现重分发；@划分OSPF 域；要么出于管理的目的或者在“重分发点”上控制路由的角度来考虑，我们将一个完整的OSPF路由域通过不同的OSPF进程来划分，都是一个很正常的实现方案；此时，我们将不同的OSPF进程看做是完全不同的“两个协议”。

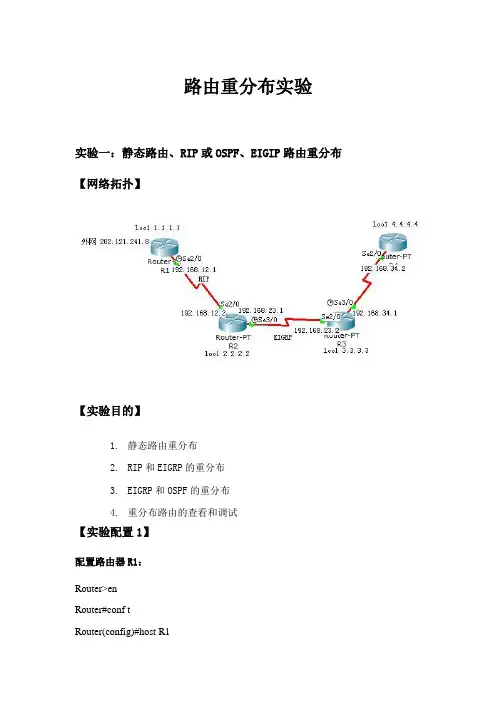

路由重分布实验实验一：静态路由、RIP或OSPF、EIGIP路由重分布【网络拓扑】【实验目的】1.静态路由重分布2.RIP和EIGRP的重分布3.EIGRP和OSPF的重分布4.重分布路由的查看和调试【实验配置1】配置路由器R1：Router>enRouter#conf tRouter(config)#host R1R1(config)#no ip domain looR1(config)#int loo1R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#exitR1(config)#int loo2R1(config-if)#ip add 202.121.241.8 255.255.255.0 R1(config-if)#no shutR1(config-if)#exitR1(config)#int s2/0R1(config-if)#ip add 192.168.12.1 255.255.255.0 R1(config-if)#clock rate 64000R1(config-if)#no shutR1(config-if)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#no autoR1(config-router)#network 192.168.12.0R1(config-router)#exitR1(config)#ip route 0.0.0.0 0.0.0.0 loo2R1(config)#exit配置路由器R2：Router>enRouter#conf tRouter(config)#host R2R2(config)#no ip domain looR2(config)#int loo1R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exitR2(config)#int s2/0R2(config-if)#ip add 192.168.12.2 255.255.255.0 R2(config-if)#no shutR2(config-if)#exitR2(config)#int s3/0R2(config-if)#ip add 192.168.23.1 255.255.255.0 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router eigrp 1R2(config-router)#network 192.168.23.0R2(config-router)#no autoR2(config-router)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#no autoR2(config-router)#network 192.168.12.0R2(config-router)#exit配置路由器R3：Router>enRouter#conf tRouter(config)#host R3R3(config)#no ip domain looR3(config)#int loo1R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s2/0R3(config-if)#ip add 192.168.23.2 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s3/0R3(config-if)#ip add 192.168.34.1 255.255.255.0R3(config-if)#clock rate 64000R3(config-if)#no shutR3(config-if)#exitR3(config)#router eigrp 1R3(config-router)#network 3.3.3.0 0.0.0.255R3(config-router)#network 192.168.23.0 0.0.0.255R3(config-router)#no autoR3(config-router)#exitR3(config)#router ospf 1R3(config-router)#router-id 3.3.3.3R3(config-router)#network 192.168.34.0 0.0.0.255 area 0 R3(config-router)#exit配置路由器R4：Router>enRouter#conf tRouter(config)#host R4R4(config)#no ip domain looR4(config)#int loo1R4(config-if)#ip add 4.4.4.4 255.255.255.0R4(config-if)#exitR4(config)#int s2/0R4(config-if)#ip add 192.168.34.2 255.255.255.0R4(config-if)#no shutR4(config-if)#exitR4(config)#router ospf 1R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.0 0.0.0.255 area 0R4(config-router)#network 192.168.34.0 0.0.0.255 area 0 R4(config-router)#exit【实验测试1】测试局部连通性：R1 ping R2R2 ping R3R3 ping R4显示路由表R1R2R3R4【实验配置2】路由重分布配置：在R1上进行静态重分布R1(config)#router ripR1(config-router)#redistribute static metric 3R1(config-router)#exit在R2将RIP重分布到EIGRP中，将EIGRP重分布到RIP中：R2(config)#router eigrp 1R2(config-router)#redistribute rip metric 10000 100 255 1 1500R2(config-router)#exitR2(config)#router ripR2(config-router)#redistribute eigrp 1 metric 10R2(config-router)#exit在R3将OSPF重分布到EIGRP中，将EIGRP重分布到OSPF中：R3(config)#router eigrp 1R3(config-router)#redistribute ospf 1 metric 10000 100 255 1 1500R3(config-router)#distance eigrp 90 150R3(config-router)#exitR3(config)#router ospf 1R3(config-router)#redistribute eigrp 1 metric 30 metric-type 1 subnetsR3(config-router)#exit【实验测试2】显示路由表：R1R2R3R4测试连通性：在R1上ping其他网段，通：实验二：路由重分布综合配置【网络拓扑】【实验目的】1.静态路由重分布2.RIP和EIGRP的重分布3.EIGRP和OSPF的重分布4.重分布路由的查看和调试【实验配置1】R1：Router>enRouter#conf tRouter(config)#host R1R1(config)#no ip domain looR1(config)#int loo0R1(config-if)#ip addr 192.168.19.1 255.255.255.0R1(config-if)#exitR1(config)#int loo1R1(config-if)#ip add 192.168.8.1 255.255.255.0R1(config-if)#exitR1(config)#int s2/0R1(config-if)#ip add 172.16.62.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutR1(config-if)#exitR1(config)#int s3/0R1(config-if)#ip add 172.16.63.1 255.255.255.0R1(config-if)#no shutR1(config-if)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#network 192.168.19.0R1(config-router)#network 192.168.8.0R1(config-router)#exitR1(config)#router ospf 100R1(config-router)#network 172.16.62.0 0.0.0.255 area 0 R1(config-router)#network 172.16.63.0 0.0.0.255 area 0 R1(config-router)#exitR2：Router>enRouter#conf tRouter(config)#host R2R2(config)#no ip domain looR2(config)#int loo0R2(config-if)#ip add 192.168.16.1 255.255.255.0R2(config-if)#exitR2(config)#int loo1R2(config-if)#ip add 192.168.17.1 255.255.255.0R2(config-if)#exitR2(config)#int s3/0R2(config-if)#ip addr 172.16.64.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#int s2/0R2(config-if)#ip add 172.16.62.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#net 192.168.16.0R2(config-router)#net 192.168.17.0R2(config-router)#exitR2(config)#router ospf 100R2(config-router)#net 172.16.62.0 255.255.255.0 area 0 R2(config-router)#net 172.16.64.0 255.255.255.0 area 0 R2(config-router)#exitR3：Router>enRouter#conf tRouter(config)#host R3R3(config)#no ip domain looR3(config)#int s2/0R3(config-if)#ip add 172.16.64.3 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s3/0R3(config-if)#ip add 172.16.63.3 255.255.255.0R3(config-if)#clock rate 64000R3(config-if)#no shutR3(config-if)#exitR3(config)#int loo0R3(config-if)#ip add 192.168.24.1 255.255.255.0R3(config-if)#exitR3(config)#router ripR3(config-router)#net 192.168.24.0R3(config-router)#ver 2R3(config-router)#exitR3(config)#router ospf 100R3(config-router)#network 172.16.64.0 0.0.0.255 area 0 R3(config-router)#network 172.16.63.0 0.0.0.255 area 0 R3(config-router)#exitR3(config)#【实验测试1】显示路由表：R1：R2：R3：【重分布配置】R1：R1(config)#router ripR1(config-router)#redistribute ospf 100 match internal external 1 external 2 R1(config-router)#exitR1(config)#router ospf 100R1(config-router)#redistribute rip subnetsR1(config-router)#exitR2：R2(config)#router ripR2(config-router)#redistribute ospf 100 match internal external 1 external 2 R2(config-router)#exitR2(config)#router ospf 100R2(config-router)#redistribute rip subnetsR2(config-router)#exitR3：R3(config)#router ripR3(config-router)#redistribute ospf 100 match internal external 1 external 2 R3(config-router)#exitR3(config)#router ospf 100R3(config-router)#redistribute rip subnetsR3(config-router)#exit【实验测试2】显示路由表：R1：R2:R3：。

OSPF配置AS:在共同管理下的一组运行相同库有选择协议的路由器的集合为一个“自治系统”IGP：内部网关路由协议——用于在单一AS内决策路由，用来解决AS内部通信！EGP：外部网关路由协议——用于在多个AS之间执行路由，用来解决AS间通信！ospf基本配置：全局：router ospf +区域号指定ospf协议运行的接口以及所在的区域命令如下：network 网络地址反掩码area 区域号修改接口优先级：router ospf模式：IP ospf priority 数值优先级（0~255）设置为0时不参与选举DR为指定路由器，BDR为备份指定路由器！修改COST值：接口模式：IP ospf cost 数值（1~65535）数值小的优先级大。

查看ospf配置:路由表：show IP route邻居列表及状态：show IP router ospf neighborospf配置：show IP ospfospf 多区域配置ABR(区域边界路由器)：连接一个或多个区域到骨干区域的路由器，并且这些路由器会作为间通信量的路由网关ASBR：（自治系统边界路由器）：可以认为它是ospf域外部的通信量进入ospf域的网关路由器洪扩散。

●组成员LSA(LSA6):是用在OSPF协议的一个增强版本――组播OSPF协议(MOSPF协议)中的。

MOSPF协议将数据包从一个单一的源地址转发到多个目的地，或者是一组共享D类组播地址的成员。

●NSSA外部LSA(LSA7):是指在非纯末梢区域(Not-So-Stubby Area，NSSA)内始发于ASBR路由器的LSA通告。

NSSA外部LSA通告几乎和自主系统外部LSA通告是相同的。

只是不像自主系统外部LSA通告那样在整个OSPF自主系统内进行泛洪扩散，NSSA外部LSA通告仅仅在始发这个NSSA外部LSA通告的非纯末梢区域内部进行泛洪扩散。

●外部属性LSA(LSA8):是被提议作为运行内部BGP协议(iBGP协议)的另一种选择，以便用来传送BGP协议的信息穿过一个OSPF域。

关于重分布的几个重点：1、关于重分布进distance vector协议的时候，除了静态与connected 不需要手工指定metric以外，其余的需要手工指定，否则会认为是无穷大的路由通告。

2、重分布进OSPF的路由默认为OE2类型，send metric 为20，BGP除外。

3、在ISIS中分为level 1 和level 2的路由，前者称为内部路由缺省度量为0，0~63 而后者为外部路由，64~128度量，缺省为64 ，如果默认不指定的话，那么就是level2的路由，所以在做重分布的时候，向level 1重分布的时候需要指定level的类型在cisco路由器上，做RIP与OSPF双点双向重分布的时候，由于度量值的原因，会导致次优路由的出现。

如上面的图，基本配置就这些，当在RIP与OSPF中重分布各自协议后，R2与R1之间运行RIP 收到13.1.1.0/24 和1.1.1.1/32 度量值为120，由于R3也重分布进RIP的路由，经过R4传递给R2 13.1.1.0/24和 1.1.1.1/32 的路由度量值为110，同一条路由条目，管理距离低的进路由表，R3也同样收到R4传递过来的12.1.1.0/24 和1.1.1.1/32 ，那么也会优于之前从RIP学到的路由，这样当R3想到达12.1.1.0网段的时候，经过的不是R3---R1，而是R3----------R4----------R2，饶着过来，解决的办法，可以通过Distirbute-list 过滤掉、通过distance 修改AD方法一：Disribute-listR2上:access-list 1 permit 34.1.1.0 0.0.0.255access-list 1 permit host 4.4.4.4router ospf 1disribute-list 1 inR3上 access-list 1 permit 24.1.1.0 0.0.0.255access-list 1 permit host 4.4.4.4router ospf 1distribute-list in这时候在看下路由表各自的路由域都正常收到路由，没出现次优路由的问题。

给OSPF配置末节区域目的是为了过滤掉某些类型的LSA，从而减少区域内不必要的路由查询动作（或者说减少区域内路由器路由表的负担）。

OSPF区域类型划分如下：1.骨干区域（即传输区域）：area 02.非骨干区域（即常规区域）：除area 0之外的其他所有许可范围内的区域非骨干区域又可划分如下：1.标准区域：即正常传输数据的区域2.末梢区域(stub area)：禁用外部AS的信息进入，即禁用LSA 4，LSA 5类信息进入(5类信息都禁用了。

要4类通告ASBR来也没用了。

)末节区域内不接收外部路由(External routes，即第5类或者第7类LSA)，但是会接收域间路由（3类LSA，由ABR发出）,这样末节区域的路由器就学不到外部路由（O E2或者O E1），也就是无法去往外部路由，怎么办呢？不用担心！因为ABR会自动给末节区域发布一条通往自身的默认路由（由第3类LSA显示，O IA），这样末节区域内的所有路由器只要是去往外部路由都会从默认路由走，全部交给ABR处理；但是区域内的路由器都必须要把区域改为stub area 命令为：r2(config)#router ospf 100------进入ospf进程r2(config-router)#area 1 stub----改area 1 为stub area1：Stub：阻止了LSA -4 /5，允许LSA-1/2/3,不能引入外部路由，由Stub区域的ABR向本区域发布一条默认路由（Cisco的提出），实现Stub和外部区域的连通性。

总结：末节区域stub area中没有第7、5、4类LSA，有指向ABR的默认路由（由一条第3类LSA显示，O* IA）；3.完全末梢区域(totally stub area)：禁用外部AS信息和区域间的信息，即LSA 5 和LSA 3类信息进入，这样就变成了totally stub area（完全末节区域）。

实验六配置RIP与OSPF路由重发布【实验目的】掌握实现在不同路由协议之间发布路由的原则。

【案例描述】下图为某公司拥有4台路由器，企业网内部采用了两个路由协议：OSPF和RIP，在网络中有去往200.1.1.1.0/24网段的静态路由和去往ISP的默认路由。

【实现功能】实现不同路由协议之间发布路由。

【实验拓扑】【实验设备】锐捷R2600或RS232路由器4台。

【预备知识】路由器基本配置，RIP路由协议，OSPF路由协议，路由重发布。

【实验步骤】第一步：配置路由器的接口IP地址。

第二步：配置RIP和OSPFRA(config)#router ospf 1RA(config-router)#network 10.1.1.0 0.0.0.255 area 1RA(config-router)#network 10.1.2.0 0.0.0.255 area 1RA(config-router)#network 172.16.1.8 0.0.0.3 area 1RB(config)#router ospf 1RB(config-router)#network 172.16.1.0 0.0.0.3 area 0RB(config)#router ripRB(config-router)#version 2RB(config-router)#network 172.16.0.0RB(config-router)#no auto-summaryRC(config)#router ospf 1RC(config-router)#network 172.16.1.0 0.0.0.3 area 0RC(config-router)#network 172.16.3.0 0.0.0.255 area 0RC(config-router)#network 172.16.1.8 0.0.0.3 area 1RD(config)#router ospf 1RD(config-router)#network 10.1.1.0 0.0.0.255 area 1RD(config-router)#network 10.1.2.0 0.0.0.255 area 1RD(config-router)#network 172.16.1.8 0.0.0.3 area 1第三步：配置路由重发布RA(config)#router ripRA(config-router)#default-information originateRB(config)#router ospf 1RB(config-router)#redistribute rip metric 50 subnetsRB(config-router)# default-information originateRB(config)#router ripRB(config-router)# redistribute ospf metric 1RD(config)#router ospf 1RD(config-router)#ridistribute static subnets第四步：验证测试。

OSPF与静态路由的重分布配置OSPF与静态路由分布配置如上例图所示：“RIP与OSPF路由重分布例子”switchA(config)#router ospfswitchA(config-router)#network 192.168.10.0 0.0.0.255 area 0switchA(config-router)#network 192.168.20.0 0.0.0.255 area 0switchA(config-router)#network 192.168.1.0 0.0.0.255 area 0 switchA(config-router)#exitswitchA(config)#endrouter(config)#router ospfrouter(config-router)#network 192.168.1.0 0.0.0.255 area 0 router(config-router)#network 192.168.2.0 0.0.0.255 area 0 router(config-router)#exitrouter(config)#ip route 192.168.30.0 255.255.255.0 192.168.2.1router(config)#ip route 192.168.40.0 255.255.255.0 192.168.2.1router(config)#endswitchB(config)#ip route 192.168.10.0 255.255.255.0 192.16 8.2.2switchB(config)#ip route 192.168.20.0 255.255.255.0 192.16 8.2.2switchB(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1switchB(config)#end在互连路由器上进行重分布配置，使其两个不同路由协议的网络进行互通Router(config)#router ospfRouter(config-router)#redistribute static subnets//将OSPF 重分布到静态路由Router(config-router)#exitRouter(config)#end此例我只是做了把OSPF重分布到静态路由，是因为静态路由本身就是一个明确的邻接路由，因为我们在switchB上已经明确指定静态路由了，所以就没有做相关的重分布配置，话说过来，网络设备也没有提供相就的静态路由重分布的方法。
