电孑秤的使用方法
电子秤是一种数字化的称重设备，其使用很简单，以下是使用方法：
1. 准备：将电子秤放置在平稳的水平面上，确保不会晃动或倾斜。

2. 开机：按下开机键或将电源线插入插座，等待电子秤自检完成并显示“0.00”。

3. 放置物品：将需要称重的物品放置在秤盘上，确保物品重心平稳、平衡放置。

4. 读数：等待电子秤屏幕显示出物品的重量数值，如需调整数值单位，请根据说明书进行操作。

5. 关机：在使用完毕后，按下关机键或将电源线拔出插座。

注意事项：
1. 不要将电子秤放置在潮湿或过热的环境中，以免影响其精度和使用寿命。

2. 不要将重量过大的物品放置在电子秤上，要确保在其重量承载范围内使用。

3. 使用完毕后，应将秤盘清洁干净，并将电子秤放置在干燥通风处储存。

目錄1.引言 (1)2.注意事項 (1)3.使用前準備工作3-1 拆封及檢查……………………………………………………………………………………. 3-2 配件安裝 ………………………………………………………………………………………3-3 調平電子秤…………………………………………………………………………………….1 1 14.產品介紹4-1 產品規格及產品特性…………………………………………………………………………. 4-2前面板4-2-1顯示說明...................................................................................................4-2-2 按鍵說明.................................................................................................. 4-3電源.. (2)3 4 55.操作說明 5-1 秤重5-1-1 簡單秤重…………………………………………………………………………………….. 5-1-2扣重及預先扣重………………………………………………………………………………5-1-3 單位切換 ……………………………………………………………………………………5-2計數5-2-1 數量上下限檢校 ………………………………………………………………………….. 5-2-2 單重輸入計數 ………………………………………………………………………………5-2-3 取樣計數及自動平均……………………………………………………………………….. 5-2-4 累計、累計顯示、累計清除…………………………………………………………………5 5 66 7 7 86.校正6-1單點校正 ………………………………………………………………………………………. 6-2線性校正………………………………………………………………………………………...9 97.設定說明 (10)8.外接介面8-1 RS-232接腳示意圖…………………………………………………………………………….. 8-2單一選配………………………………………………………………………………………... 8-3 RS-232 輸出格式……………………………………………………………………………….12 12 129.錯誤資訊提示和故障排除 (14)1.引言感謝您購買鈺恒JCE（I）計數秤。

ACS-A/TCS-A 系列电子计重/计数/百分比(台)秤使用说明书一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。

2．开机自动置零。

3．零点自动跟踪。

4.具有计重、计数、百分比切换功能；计重时具有重量分选功能。

5.电源：交流220V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6.工作温度范围：0℃~ +40℃。

7.相对工作湿度: ≤85% RH。

二、键盘功能说明：1.【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。

2.【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。

3.【单位】键：单位选择，有公斤、磅两种单位供选择。

4.【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。

5.【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。

6.【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。

7.【↑】键：数字输入键，用来输入数字或选择数字。

8.【确认】键：确认当前的操作。

三、操作说明:电子秤应置于稳定平整的台面上。

调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。

开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。

【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。

去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。

置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。

（置零范围：≤4%FS，去皮状态下无效）。

設備操作說明書設備名稱 電子稱 設備功能 稱重 文件編號設備型號通用廠商/版次A0一﹑面板介紹﹕ 1.載物盤﹕待稱重物放置區 2.顯示窗口﹕顯示目前工作 狀態。

3.指示燈﹕顯示目前使用功能4.功能鍵﹕進入各功能菜單5.電源線﹕電子稱儲電池充電二﹑操作說明﹕電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。

1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V ﹐需充電后才可使用)。

然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。

2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。

(置零范圍﹕≦10%FS ﹐去皮狀態下無效。

3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。

原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。

(去皮范圍﹕≦100%FS ﹐重量為負不能去皮)4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。

(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。

)計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。

注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。

5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。

液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。

使用交流電時﹐不會進入節能狀態。

6.背光開啟(液晶稱系列)按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。

7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X ”后已實現稱重速度切換﹐X 為速度模式﹕1---最快﹐3---最慢。

三﹕注意事項﹕1.蓄電池使用注意事項﹕在開機或稱重狀態下﹐當顯示窗口提示『LobAt 』﹐表示蓄電池電量 即將用完﹐請用戶盡快充電﹐當顯示提示『Lo 』時﹐應立即關機進行充電﹐否則將影響蓄電1 5234 第2頁﹐共2頁設備操作說明書。

碧采电子称的操作方法碧采电子称是一种称重设备，用于测量物体的重量。

以下是碧采电子称的操作方法。

1. 准备工作：a. 确保碧采电子称的电池电量充足或插入电源适配器。

b. 将碧采电子称放置在平坦且坚固的表面上，确保不会晃动或倾斜。

c. 确保碧采电子称的显示屏幕干净且清晰可见。

2. 打开电子称：a. 确认电子称已连接电源或已插入电池。

b. 按下电子称上的电源开关打开电子称。

3. 校准电子称：a. 确认电子称上没有任何物体，以便进行准确的校准。

b. 根据电子称的说明书，进行校准操作。

通常，您需要按下“校准”按钮或将特定重量的物品放在电子称上并按下校准按钮。

c. 等待一段时间，直到电子称显示屏上的数值稳定在零或初始状态。

4. 放置物体：a. 将要称重的物体放在电子称的称重平台上。

b. 确保物体放置在平台上的中心位置，以确保准确测量重量。

5. 读取重量：a. 从电子称的LCD显示屏上读取重量数值。

该数值通常以公斤（kg）或磅（lb）为单位显示。

b. 如果需要，您可以按下电子称上的单位切换按钮，以在公斤和磅之间切换显示单位。

6. 清零重量：a. 如果需要测量物体的净重，您可以按下电子称上的“清零”按钮或在放置物体之前按下该按钮。

b. 确保电子称显示屏上的数值为零，然后再放置物体。

7. 称重稳定性：a. 确保电子称的称重数值在放置物体后稳定不动。

通常，在称重过程中，电子称会显示一个持续变化的数值，然后在稳定后显示一个固定的数值。

这表明称重已完成。

8. 关闭电子称：a. 称重完成后，按下电子称上的电源开关关闭电子称。

b. 确保电子称上的任何电源适配器已被拔出（如适用）。

以上是关于碧采电子称的操作方法的详细说明。

请注意，不同型号的电子称可能会有所不同，因此在使用之前建议仔细阅读碧采电子称的用户手册。

XK315A1-0称重显示控制器使用说明书版本号：1.002010-03中美合作上海彩信电子科技有限公司地址：中国上海市南汇区三宣公路369弄25号TEL*************Fax*************E-mail:*****************邮编：201312§一.技术参数1.A/D转换原理：∑Δ型A/D转换器2.显示精度：1/3000~1/300003.A/D分辩率：100,0004.A/D转换速度：10次/秒5.供桥电压：DC5V可连接4只350欧姆的传感器或8只700欧姆的传感器。

6.显示：0.8英寸6位LED显示7.分度值：1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050可选8.串行通讯接口波特率1200240048009600可选9.打印RS—232C串行打印10.交流电源AC220V50Hz交直流两用，内置6V/4Ah电池11.使用温度0℃~40℃12.储运温度-25℃~55℃13.相对湿度85﹪RH14.外型尺寸256×170×165(mm)15.重量约2公斤§二.安装连接1.传感器连接采用D-九芯孔插座。

请按下图连接。

4.通讯连接（D-SUB-9针）3脚：TXD(RS-232C连续输出)5脚：GND5.通讯数据格式(RS-232C连续输出)3.1通信地址Adr=00；连续发送输出，先低后高，发送格式为=,X1,X2,X3,X4,X5,X6,=，发送的X1,X2,X3,X4,X5,X6为显示数据,=为分隔符。

重量：100.00kg,发送:=00.001=00.001=。

3.2通信地址Adr=99,连续串行输出，先高后低，发送格式为=，X6,X5,X4,X3,X2,X1,=,发送的X6,X5,X4,X3,X2,X1为显示数据，=为分隔符。

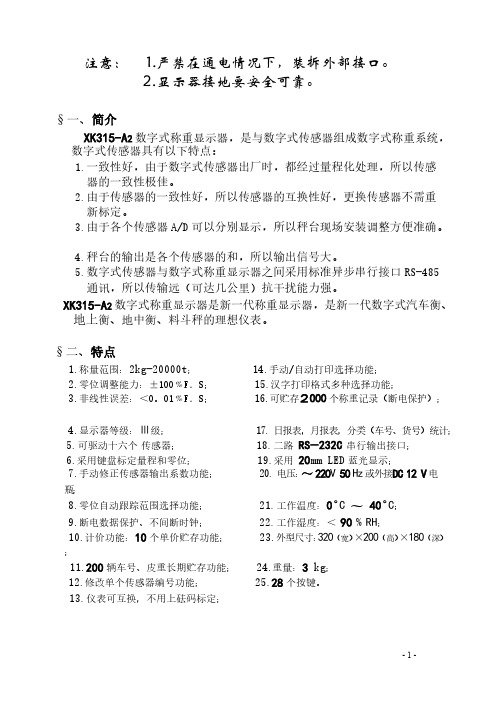

注意： 1.严禁在通电情况下，装拆外部接口。

2.显示器接地要安全可靠。

§一、简介XK315-A2数字式称重显示器，是与数字式传感器组成数字式称重系统，数字式传感器具有以下特点：1.一致性好，由于数字式传感器出厂时，都经过量程化处理，所以传感器的一致性极佳。

2.由于传感器的一致性好，所以传感器的互换性好，更换传感器不需重新标定。

3.由于各个传感器A/D可以分别显示，所以秤台现场安装调整方便准确。

4.秤台的输出是各个传感器的和，所以输出信号大。

5.数字式传感器与数字式称重显示器之间采用标准异步串行接口RS-485通讯，所以传输远（可达几公里）抗干扰能力强。

XK315-A2数字式称重显示器是新一代称重显示器，是新一代数字式汽车衡、地上衡、地中衡、料斗秤的理想仪表。

§二、特点1.称量范围：2kg-20000t；14.手动/自动打印选择功能；2.零位调整能力：±100﹪F．S；15.汉字打印格式多种选择功能；3.非线性误差：＜0。

01﹪F．S；16.可贮存２000个称重记录（断电保护）；4.显示器等级：Ⅲ级；17.日报表，月报表，分类（车号、货号）统计；5.可驱动十六个传感器；18.二路RS-232C串行输出接口；6.采用键盘标定量程和零位；19.采用20mm LED蓝光显示；7.手动修正传感器输出系数功能；20.电压：～220V 50Hz或外接DC12 V电瓶；8.零位自动跟踪范围选择功能；21.工作温度：0°C 40°C；9.断电数据保护、不间断时钟；22.工作湿度：＜90%RH；10.计价功能：10个单价贮存功能；23.外型尺寸：320（宽）×200（高）×180（深）；11.200辆车号、皮重长期贮存功能；24.重量：3 kg；12.修改单个传感器编号功能；25.28个按键。

13.仪表可互换，不用上砝码标定；§三、数字式称重系统图数字式称重系统图§四、仪表键盘.指示灯和异常显示说明1操作键说明：【车号】键：贮存车号、皮重取出的功能键；【去皮】键：去除皮重的功能键；【贮存】键：车号、皮重存入内存的功能键；【清除】键：清除内存的车号、皮重及称量记录,设定时清除输入的数据；【设定】键：进入参数设定、标定的功能键；【货号】键：设定货号的功能键；【输入】键：数据输入的功能键；【打印】键：手动打印、手动累计的功能键；【日期/时间】键：显示日期和修正时间的功能键；【毛重/净重】键：使显示器处于毛重或净重状态，不改变当前皮重；【置零】键：手动使显示器处于零位的功能键；【↑】键：走纸、提高10倍精度显示、设定时选择的功能键；【C→】键：单价调用的功能键；【C←】键：单价贮存的功能键；【#/￥】键：显示金额和单价设置的功能键；【统计】键：打印累计值和统计报表的功能键；【日报表】键：打印当日日报表的功能键；【月报表】键：打印内存中当月份报表的功能键。

操作图示
7.附右图
核准：QQQQ 审核：WWWW 2014年4月28日制表：EEEE 电子称操作说明书
操作说明图片说明文件编号：QA-SOP-012
版本：A0页次：1/1拔出电子称电源 摆放样品至秤盘 调整电子称状态 2.接上显微镜电源
接电子称电源 4.将待稳重物品放于载物台上，查看
数值（依需求按功能键进行称重)
5.拔出电子称电源。

6.电子称机保养，依日常保养表，维护规定处理。

1.保持电子称水平状态，可调整秤台下的四
角调整脚垫，是秤体处于水平状态，同时四角必须可靠落地，不得有一脚处于悬空状态。

开机及置零 3.按“开/关”键仪表进行99999-00000自动
回零后，便进入称量状态，在使用的过程中，空称、零点不为零里，即可按“零”键。

仪表数字自动回零，置零范围。

脚垫 秤盘 单重显示
单重显示
数量 数字按键
功能按键。

便携式电子称使用说明书：操作说明：将电池按电池仓指示正确装入，将秤体放臵于平稳无风的台面。

1、按开机键开机，等待三秒显示0.0或0.00；2、将所要秤物品放在秤盘上，待数值稳定后读数；3、按单位转换键改变称重单位；4、开机状态下按开机键关机；单位转换键/MODE按此键可选择自己需要的计重单位；有四种单位可供转换。

克/g 克拉/ct 盎司/oz 台两/tl计重单位转换值：1ct/克拉=0.19997g 1oz/盎司=28.3495g1dwt/英钱=1.5552g 1ozt/金衡盎司=31.1034g 1gn/格令=0.0648g1tl/台两=37.4999g扣重（参照下图)1、开机归零；2、将扣重物放在秤盘上；3、在按去皮键显示0.0或0.00，表示已扣重；4、然后放入所要秤重的物品，此时的读数即是物品的净重。

校正（参照下图)开机归零；按住单位转换/MODE键直到显示CAL；在按下单位转换键，稍后闪烁砝码值（100.00g）；将相应砝码放在秤盘中央，稍后，显示PASS，然后显示100.00g，校正完毕，取下砝码后，即可进行称量。

使用事项：1、此产品最大的称重不要超过其最大量程+2%。

2、过载将永久性的损坏该产品。

3、该产品不能暴露在极冷或极热的环境中，在正常的环境中该产品能够很好的工作，请在使用前，让产品在一个新的环境中适应至少一个小时。

4、在使用前，开机用砝码称重几次让秤的内部元件预热，这样会使称重更精准。

5、将产品放在一个洁净的环境中，灰尘、潮气、振动、气流、或电磁干扰均会对产品的稳定性和精度有不良影响。

要轻拿轻放，称重时应将物品轻轻的放在秤盘上，以免称重不准确或损坏秤的内部零件。

6、因该产品为精密度高的产品，所以使用时非常小心，避免振动或跌落。

7、在稳定无风的水平面上使用。

故障排除：称重不准确或故障的首要因素电池电量不足，标定不正确，过载或在非水平面上操作。

请注意以上提到的几点，以正确的使用和维护您的产品。
