FT-7900操作说明 部分功能说明
FT-7900操作说明八重洲FT-7900R/E的一些基本功能操作方法与FT-7800R基本相同，主要功能设置如下：一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（ MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择?或?选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
八重洲7800车台中文基本功能说明书
1、按住[band（set）]键0.5 秒进入菜单
2、旋转[dial]钮，选择33 号菜单（rpt mod）
3、按[band（set）]键，然后旋转[dial]钮，在rpt－、rpt＋、rpt off间选择需要的频差
4、按[band（set）]键存储设置，然后按住[band（set）]键0.5 秒退出菜单进入正常操作
3 超级频道按键（1－5）
按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz（pΒιβλιοθήκη i）]键 在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能（双频监听功能）。
5 [tone（hm/rv）]键
1、按住[band（set）]键0.5 秒进入菜单
2、旋转[dial]钮，选择35 号菜单（rx mod）
3、按[band（set）]键，然后旋转[dial]钮，选择需要的接收模式
auto：选择频段的默认模式
2、旋转[dial]钮，选择11 号菜单（dimmer）
3、按[band（set）]键，然后旋转[dial]钮，选择合适的亮度设置dim1、dim2、dim3 或dim off（不照明）
4、按[band（set）]键，将设置存入机器，然后按住[band（set）]键0.5 秒退出菜单，进入正常操作。
一． 设定频率
1． 在主机上设定
（1） 打开电源
（2） 按(V/M.MW)键进入VFO(频率)状态；
（3） 短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；
（4） 旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2、旋转[dial]钮，选择33 号菜单（rpt mod）
3、按[band（set）]键，然后旋转[dial]钮，在rpt－、rpt＋、rpt off间选择需要的频差
4、按[band（set）]键存储设置，然后按住[band（set）]键0.5 秒退出菜单进入正常操作
3 超级频道按键（1－5）
按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz（pΒιβλιοθήκη i）]键 在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能（双频监听功能）。
5 [tone（hm/rv）]键
1、按住[band（set）]键0.5 秒进入菜单
2、旋转[dial]钮，选择35 号菜单（rx mod）
3、按[band（set）]键，然后旋转[dial]钮，选择需要的接收模式
auto：选择频段的默认模式
2、旋转[dial]钮，选择11 号菜单（dimmer）
3、按[band（set）]键，然后旋转[dial]钮，选择合适的亮度设置dim1、dim2、dim3 或dim off（不照明）
4、按[band（set）]键，将设置存入机器，然后按住[band（set）]键0.5 秒退出菜单，进入正常操作。
一． 设定频率
1． 在主机上设定
（1） 打开电源
（2） 按(V/M.MW)键进入VFO(频率)状态；
（3） 短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；
（4） 旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
八重洲FT-7800中文说明书
八重洲FT-7800中文说明书八重洲FT-7800中文说明书现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一、设定频率 1、在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2、用手咪直接设定（ MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二、设定亚音频 1、按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2、按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC 的小字，亚音设置完毕。
三、设定差频 1、消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
八重洲FT7100说明书
八重洲FT7100说明书
部分按键的部分功能简介
FW短暂按压后屏幕左下方出现“F”图标，持续2-3秒后消失，在该时间内按压其它键，用于启用其它按键的第二功能。
连续按压超过1秒钟，左下方的“F”图标和屏幕上方的频道号均闪动，可进行频道储存操作。
BAND在VFO状态下短暂按压用于选择波段，该波段最后一次使用的频率将自动记忆。
连续按压超过1秒钟，启动VFO扫描动作。
MODE短暂按压用于改变接收模式，在AUTOWFMAMFM间选择合适的接收模式。
0SET按压FW后按之，进入设置菜单。
VM切换VFO 和信道存储模式。
记忆存储
1、在VFO模式下选择需要的频率，如果需要存储如CTCSS或者DCS，发射功率，收发频差等也可在此时设置好。
2、按压“FW”键一秒钟。
3、放开“FW”键五秒钟内，旋转“DIAL”旋钮选择需要的记忆频道（按“PDMR”键选择频道号码的百位）。
此时如果频道号闪动，说明您当前选择的这个信道是空闲未存储的。
4、按压“FW”键，频率将被存储。
5、此时VX-6R仍然保持在VFO模式下，输入新的频率并保存，只需重复以上的操作。
一般微处理器将自动选择下一未存储的信道。
八重洲说明书四
八重洲说明书四YAESU FT-7800基本操作现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一．设定频率1．在主机上设定（1）打开电源（2）按（V/M.MW）键进入VFO频率）状态；（3）短按（BAND.SET键设定您将使用的频段，如144段或430段或850 段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PR）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48 手咪）（1 ）打开电源；（2）按（V/M.MW）键进入VFO频率）状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1. 按（BAND.SET键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ，轻按一下（BAND.SET键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET键一秒以上，退出操作菜2. 按一下（TONE.HM/RV）键，显示ENC , 3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三. 设定差频1. 消除电台默认亚音•按（BAND.SET键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS轻按一下（BAND.SET键进入该选项, 用旋转频道旋钮选择OFF然后按（BAND.SET键一秒以上，退出操作菜单。
2. 设定差频值.按（BAND.SET键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39项SHIFT，轻按一下（BAND.SET键进入该选项，用旋转频道旋钮选择您所需要的差频值，然后按（BAND.SET键一秒以上,退出操作菜单。
3. 激活差频.按（BAND.SET键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD轻按一下（BAND.SET键进入该选项，用旋转频道旋钮选择+或-选择上差频或下差频，然后按（BAND.SET键-秒以上，退出操作菜单。
差频设置完毕。
八重洲10r使用说明
F21 PAGER OFF 寻呼模式
F22 PTT LOCK OFF LOCK功能启用时是否同时禁止发射
F23 PTT MODE MOMENT 发射键的操作模式MOMENT迅动 TOGGL自锁
2. VFO下长按，频率闪烁，再按一下，存入频道。
3. MR模式下长按，进入频道相关操作功能表。
4. 长按VOL/SEL进入主功能表后，用于进入子功能表，配合DIAL(频率旋钮)调整，再次按压为确认更改，有某些功能必须要用VOL/SEL功能键才能确认，如SQL。
VOL/SEL键
1. 进入音量设定
五、复位功能操作：
按住VOL/SEL键后按开机键，然后转动旋钮选择要复位的方式，选好后再按一下VOL/SEL键，这时候机器会关机并自动从新开启，复位将操作成功。
六、将机器接收进行菜单扩频：
在没有将机器接收进行菜单扩频时，面板只能显示GRP（所有频道）、LINE---IN（MP3音频输入）、WX1（气象频率）、AM、FM、U段和V段。要想接收航空、电视伴音和300兆，请进入主菜单模式到27号菜单调整选择EXPAND后确认，这时机器显示上多了3个频段。
3、面板右侧的上下键在正常使用时，用来选择每个频段的如U、V、AM、FM、WFM等。
4、面板顶部按键，左侧PTT发射键。最右侧的是开关机和锁键，长按开关机按一下锁住按键再按一下退锁。中间上下键是用来选择快速功能菜单的，F键是用来选择你所需菜单功能的。
二、时钟的启用和调整：
启用时钟请进入主菜单，到F9选择ON启用时钟确认后退出菜单。按VOL/SEL键两次显示屏出现时间，再长按VOL/SEL键进入时间相关设定菜单，这时显示为T1闪烁按向右键一次显示时间，长按向右键时数闪烁，旋转旋钮调整。按向下键分数闪烁调整好后按向右键确认，然后按VOL/SEL键退出。要回到频道模式再按一次VOL/SEL键。
F22 PTT LOCK OFF LOCK功能启用时是否同时禁止发射
F23 PTT MODE MOMENT 发射键的操作模式MOMENT迅动 TOGGL自锁
2. VFO下长按，频率闪烁，再按一下，存入频道。
3. MR模式下长按，进入频道相关操作功能表。
4. 长按VOL/SEL进入主功能表后，用于进入子功能表，配合DIAL(频率旋钮)调整，再次按压为确认更改，有某些功能必须要用VOL/SEL功能键才能确认，如SQL。
VOL/SEL键
1. 进入音量设定
五、复位功能操作：
按住VOL/SEL键后按开机键，然后转动旋钮选择要复位的方式，选好后再按一下VOL/SEL键，这时候机器会关机并自动从新开启，复位将操作成功。
六、将机器接收进行菜单扩频：
在没有将机器接收进行菜单扩频时，面板只能显示GRP（所有频道）、LINE---IN（MP3音频输入）、WX1（气象频率）、AM、FM、U段和V段。要想接收航空、电视伴音和300兆，请进入主菜单模式到27号菜单调整选择EXPAND后确认，这时机器显示上多了3个频段。
3、面板右侧的上下键在正常使用时，用来选择每个频段的如U、V、AM、FM、WFM等。
4、面板顶部按键，左侧PTT发射键。最右侧的是开关机和锁键，长按开关机按一下锁住按键再按一下退锁。中间上下键是用来选择快速功能菜单的，F键是用来选择你所需菜单功能的。
二、时钟的启用和调整：
启用时钟请进入主菜单，到F9选择ON启用时钟确认后退出菜单。按VOL/SEL键两次显示屏出现时间，再长按VOL/SEL键进入时间相关设定菜单，这时显示为T1闪烁按向右键一次显示时间，长按向右键时数闪烁，旋转旋钮调整。按向下键分数闪烁调整好后按向右键确认，然后按VOL/SEL键退出。要回到频道模式再按一次VOL/SEL键。
FT-1907R设置说明书
FT-1907R设置说明书八重洲FT-1907R设置说明书1 Apo自动关机.激活止自动关机功能.半小时1.3.5.8.停止2 ar bepars哗声提示.在arts使用时可选择哗声. 当前状态长期停止.当前状态时3 ar int.选择arts投票间隔时间在期间.25秒15秒.25秒4 ars自动中继差转.激活停止知道中继差转功能激活停止激活5 bcol繁忙信道禁发射.激活停止繁忙信道禁发射功能.激活停止.停止6 beep操作音.激活停止按键哗声功能.Ky+scn off. Ky+scn7 bell响铃.可选择ctcss dcs epcs接收振铃1，3，5，8连续停止.停止8 bnk lnk.选择存储体为存储体连接扫描。
9 ..10 Clk sft.转移cpu钟频.激活停止.停止11 Cwid.激活停止cw标识符在arts操作期间.激活停止.停止12 CWTRNG.激活停止CW训练功能和选择传送摩斯MORSE码速率.4W-13W,15-17,20-24,30-40，OFF.OFF13 DCVLT输入直流显示14 DCSCD.设定DCS数字哑音码.104个数字哑音码.02315 DCSRV.激活停止反向DCS数字哑音译码.激活停止.停止16 DIMMER.设置面板光亮度17 DTAM.激活停止DTMF自动拨号功能.人工自动.人工18 DTDLY.设定DTMF自动拨号延迟发射功能.50,250,450,750,1000ms.5019 DTSET.加载DTMF自动拨号存储20 DTSPD.设定DTMF自动拨号传送速率.50,100ms。
50ms21 EDGBEP.激活停止频带边缘提示音当扫描.激活停止.停止22 INTCD.选择问访号码用于WIRES操作.DTMF0-DTMF9，DTMFa-DTMFf.DTMF123 IN.选择互联网链接连接方式.SRG,FRG.SRG24 INTAM.激活停止DTMF自动拨号功能当互联网链接连接方式.激活停止.停止25 .26 LOCK.选择锁功能.键盘锁，转盘锁，兼+转盘，禁发射锁，键+禁发射，转盘+发射，全部，停止.停止27 MCGAIN.话筒增益调节.LVL1-LVL9.LVL528 MEMSCN.可选择记忆扫描模式.TAG1，TAG2，ALLCH.ALLCH29 MWMD.可选择信道存储方式.下一个，最低位置.下一个30 NMSET.编程一个AIPHA,NUMERIC标签为记忆信道31 OPNMSG.可选择激活时显示文字.DC,MSG,OFF.DC32 PAGER.激活，停止CTCCSS哑音码寻呼和译码功能.激活停止.停止33 PAGABK.激活，停止响应CTCSS哑音码寻呼和译码功能.激活停止.停止34 APGCDR.接收选呼码在CTCSS哑音码寻呼和译码功能. 05-4735 APGCDT选定发射选呼码在CTCSS哑音码寻呼和译码功能. 05-4736 PRGP137 PRGP238 PRGP339 PRGP440 PSWD.编入及设定密码功能. .OFF41 RESUME.选择信道之停留时间当扫描受信时.BUSY,HOLD,3SEC,5SEC,10SEC.BUSY42 RFSQL.可调节RF静噪门限水平.S1-S9orOFF.OFF43 RPT.设置中继差转方式.-RPT,+RPT,SIMP.SIMP44 RVRT.激活停止优先信道恢复功能.激活停止.停止45 S SRCH.选择聪明的查询打扫方式.单一，连续.单一46 SHIFT.设定中继差转间隔.000-9995.06047 SKIP选择记忆扫描方式.跳越，净，停止.停止48 SPLIT.激活停止CTCSS,DCS编译码分离.激活停止.停止49 SQLTYP.选择哑音编码，译码模式.TONE,TSQL,DCS,RVTN,OFF.OFF50 STEP.设定频率步进.5,10,125,15,20,25,50,100，.12551 TEMP显示实时机内温度52 TNFREQ.设定CTCSS哑音码（hz）.50个标准CTCSS哑音码.100（hz）53 TOT.次发射时限.1m3m5m10Moff.3M54 TSMUT.激活停止寻找扫描哑音频时接收话音输出.激活停止.激活55 TSSPD.选择扫描亚音频速度.快速，慢速.快速56 VFOSCN.选择可调频率模式宽带.1mhz,2m,5m,全频带.全频带57 WXALT.激活，停止天气信道提示功能.激活，停止.停止58 WXVOL.天气信道提示话音输出.标准音量，最高音量.标准音量59 WNDV.话筒GAIN,DEVIATION和接收器带宽的减少.宽，窄.宽。
八重洲7800使用说明
八重洲 FT-7800R车载台中文说明书FT-7800R 是日本品牌八重州的产品，出厂设置的接收范围为 108-1000MHz ，其中也包括警用频段，大家没事最好不要随便监听警用电台，这可是犯法的行为。
发射范围在两米波段为144-146MHz，而在七十厘米波段为 430-440MHz（欧版），美版机器的发射频率可能要更宽一些，不过无论是哪个版本的机器都可以扩频发射，不过如果没有特殊需要扩频的意义不大，毕竟业余频段已经全部被包含在内了。
在信道存储方面，1000 个信道已经足够我们日常使用了。
在发射功率方面，FT-7800R 在两米波段和七十厘米波段的最大发射功率也分别达到了50瓦和40瓦，这在YAESU的车载电台中也是最大的。
接收状态下最大工作电流只有0.5安培，但是如果开始大功率发射，电流瞬间会达到 8.5 安培。
因此笔者在这里建议大家，最好不要在停车熄火的情况下长时间频繁使用此电台大功率发射，否则及有可能产生保险丝烧毁或者电平亏电等情况。
目前这款车载台被广大越野爱好者广泛采用，西行老虎现把搜集到的资料附上，希望能给各位车友有所帮助7800 的中文说明书现将八重洲FT-7800R 的一些基本功能操作方法公布一下，方便大家操作。
一．设定频率1．在主机上设定（1）打开电源（2）按（V/M.MW）键进入VFO（频率）状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48 手咪）（1）打开电源；（2）按（V/M.MW）键进入VFO（频率）状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
八重洲FT-1907R设置说明书
八重洲FT-1907R设置说明书1 Apo 自动关机.激活止自动关机功能.半小时1.3.5.8.停止2 ar bep ars哗声提示.在arts使用时可选择哗声.3 ar int. 选择arts投票间隔时间在期间.25秒15秒 .25秒4 ars 自动中继差转.激活停止知道中继差转功能激活停止激活5 bcol 繁忙信道禁发射.激活停止繁忙信道禁发射功能.激活停止.停止6 beep 操作音.激活停止按键哗声功能.Ky+scn off.Ky+scn7 bell 响铃.可选择ctcss dcs epcs接收振铃1，3，5，8连续停止.停止8 bnk lnk. 选择存储体为存储体连接扫描。
9 ..10 Clk sft. 转移cpu钟频.激活停止.停止11 Cwid. 激活停止cw标识符在arts操作期间.激活停止.停止12 CWTRNG. 激活停止CW训练功能和选择传送摩斯MORSE码速率.4W-13W,15-17,20-24,30-40，OFF.OFF13 DCVLT 输入直流显示14 DCSCD. 设定DCS数字哑音码.104个数字哑音码.02315 DCSRV. 激活停止反向DCS数字哑音译码.激活停止.停止16 DIMMER. 设置面板光亮度17 DTAM. 激活停止DTMF自动拨号功能.人工自动.人工18 DTDLY. 设定DTMF自动拨号延迟发射功能.50,250,450,750,1000ms.5019 DTSET. 加载DTMF自动拨号存储20 DTSPD. 设定DTMF自动拨号传送速率.50,100ms。
50ms21 EDGBEP. 激活停止频带边缘提示音当扫描.激活停止.停止22 INTCD. 选择问访号码用于WIRES操作.DTMF0-DTMF9，DTMFa-DTMFf.DTMF123 IN. 选择互联网链接连接方式.SRG,FRG.SRG24 INTAM. 激活停止DTMF自动拨号功能当互联网链接连接方式.激活停止25.26 LOCK. 选择锁功能.键盘锁，转盘锁，兼+转盘，禁发射锁，键+禁发射，转盘+发射，全部，停止.停止27 MCGAIN. 话筒增益调节.LVL1-LVL9.LVL528 MEMSCN. 可选择记忆扫描模式.TAG1，TAG2，ALLCH.ALLCH29 MWMD. 可选择信道存储方式.下一个，最低位置.下一个30 NMSET. 编程一个AIPHA,NUMERIC标签为记忆信道31 OPNMSG. 可选择激活时显示文字.DC,MSG,OFF.DC32 PAGER. 激活，停止CTCCSS哑音码寻呼和译码功能.激活停止.停止33 PAGABK. 激活，停止响应CTCSS哑音码寻呼和译码功能.激活停止.停止34 APGCDR. 接收选呼码在CTCSS哑音码寻呼和译码功能.05-4735 APGCDT 选定发射选呼码在CTCSS哑音码寻呼和译码功能.05-4736 PRGP137 PRGP238 PRGP339 PRGP440 PSWD. 编入及设定密码功能..OFF41 RESUME. 选择信道之停留时间当扫描受信时.BUSY,HOLD,3SEC,5SEC,10SEC.BUSY42 RFSQL. 可调节RF静噪门限水平.S1-S9orOFF.OFF43 RPT. 设置中继差转方式.-RPT,+RPT,SIMP.SIMP44 RVRT. 激活停止优先信道恢复功能.激活停止.停止45 S SRCH. 选择聪明的查询打扫方式.单一，连续.单一46 SHIFT. 设定中继差转间隔.000-9995.06047 SKIP 选择记忆扫描方式.跳越，净，停止.停止48 SPLIT. 激活停止CTCSS,DCS编译码分离.激活停止.停止49 SQLTYP. 选择哑音编码，译码模式.TONE,TSQL,DCS,RVTN,OFF.OFF50 STEP. 设定频率步进.5,10,125,15,20,25,50,100，.12551 TEMP 显示实时机内温度52 TNFREQ. 设定CTCSS哑音码（hz）.50个标准CTCSS哑音码.100（hz）53 TOT. 次发射时限.1m3m5m10Moff.3M54 TSMUT. 激活停止寻找扫描哑音频时接收话音输出.激活停止.激活55 TSSPD. 选择扫描亚音频速度.快速，慢速.快速56 VFOSCN. 选择可调频率模式宽带.1mhz,2m,5m,全频带.全频带57 WXALT. 激活，停止天气信道提示功能.激活，停止.停止58 WXVOL. 天气信道提示话音输出.标准音量，最高音量.标准音量59 WNDV. 话筒GAIN,DEVIATION和接收器带宽的减少.宽窄.宽。

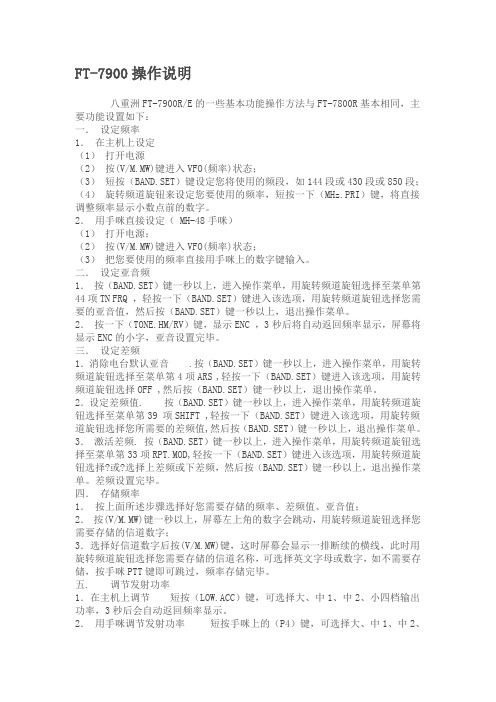

车台-7900操作说明
车台-7900操作说明八重洲FT-7900R/E的一些基本功能操作方法与FT-7800R基本相同，主要功能设置如下：一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音 .按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择?或?选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八重洲说明书四YAESU FT-7800R基本操作现将八重洲FT-7800R的一些基本功能操作方法公布一下，方便大家操作。
一．设定频率1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）旋转频道旋钮来设定您要使用的频率，短按一下（MHz.PRI）键，将直接调整频率显示小数点前的数字。
2．用手咪直接设定（MH-48手咪）（1）打开电源；（2）按(V/M.MW)键进入VFO(频率)状态；（3）把您要使用的频率直接用手咪上的数字键输入。
二．设定亚音频1．按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第44项TN FRQ ，轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您需要的亚音值，然后按（BAND.SET）键一秒以上，退出操作菜单。
2．按一下（TONE.HM/RV）键，显示ENC ，3秒后将自动返回频率显示，屏幕将显示ENC的小字，亚音设置完毕。
三．设定差频1．消除电台默认亚音.按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第4项ARS ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择OFF ,然后按（BAND.SET）键一秒以上，退出操作菜单。
2．设定差频值. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第39 项SHIFT ,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择您所需要的差频值,然后按（BAND.SET）键一秒以上，退出操作菜单。
3．激活差频. 按（BAND.SET）键一秒以上，进入操作菜单，用旋转频道旋钮选择至菜单第33项RPT.MOD,轻按一下（BAND.SET）键进入该选项，用旋转频道旋钮选择﹢或﹣选择上差频或下差频，然后按（BAND.SET）键一秒以上，退出操作菜单。
差频设置完毕。
四．存储频率1．按上面所述步骤选择好您需要存储的频率、差频值、亚音值；2．按(V/M.MW)键一秒以上，屏幕左上角的数字会跳动，用旋转频道旋钮选择您需要存储的信道数字；3．选择好信道数字后按(V/M.MW)键，这时屏幕会显示一排断续的横线，此时用旋转频道旋钮选择您需要存储的信道名称，可选择英文字母或数字，如不需要存储，按手咪PTT键即可跳过，频率存储完毕。
五. 调节发射功率1．在主机上调节短按（LOW.ACC）键，可选择大、中1、中2、小四档输出功率，3秒后会自动返回频率显示。
2．用手咪调节发射功率短按手咪上的（P4）键，可选择大、中1、中2、小。
四档输出功率，3秒后会自动返回频率显示。
六. 倒频功能的使用。
1. 在使用带有差频的、异频收发中继台时，可使用此功能不经中继台转发直接与其他中继台使用者联系。
2. 按（TONE.HM/RV）键一秒以上，屏幕将会将设定的发射/接收频率倒置，即用原发射频率接收，用原接收频率发射。
七搜索功能的使用.1．在主机上设定（1）打开电源（2）按(V/M.MW)键进入VFO(频率)状态；（3）短按（BAND.SET）键设定您将使用的频段，如144段或430段或850段；（4）按(SCAN.SEL)键一秒以上，,屏幕将显示BAND,再短按(SCAN.SEL)键，进入搜索状态，搜索到有信号的频率时会自动停止，如您没有进行其他操作，几秒后会继续进行搜索，如需要停止在这个频率上，按手咪PTT键即可停止搜索，如需反向搜索逆时针旋转一下旋转频道旋钮即可。
3．用手咪进行搜索（1）按手咪顶端（DWN）键一秒后松开为向当前显示频前搜索；按手咪顶端（UP）键一秒后松开为向当前显示频后搜索，停止方式和上面一条相同正面板控制旋钮和开关1 音量控制旋钮(vol)顺时针方向转动增大音量。
2 静噪旋钮(sql)设置静噪水平。
信号或噪音超过静噪水平时，可以被接收。
顺时针转动这个旋钮至噪音刚好消失的位置(屏幕上busy指示灯熄灭)，此位置使机器对弱信号最灵敏。
3 超级频道按键(1-5)按住其中任意一键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。
4 [mhz(pri)]键在vfo模式，按此键机器以1mhz 步进频率调谐。
在频道模式，按此键机器以步进10频道调谐。
按住此键0.5秒，进行双频守候功能(双频监听功能)。
5 [tone(hm/rv)]键按此键，在enc(ctcss 编码)、enc dec(ctcss 哑音)或dcs(dcs哑音)间改变哑音模式。
按住此键0.5秒在差频操作时互换发射接收频率(如中转台)6 [low(acc)]键按此键可选择发射功率(low、mid2、mid1，high)。
按住此键0.5 秒，可调出天气预报频道。
可以将按住功能编辑为其他功能，详见有关章节。
7 [band(set)]键在vfo模式，按此键可以按以下顺序改变工作波段：144mhz→250mhz→350mhz→430mhz→850mhz→144mhz…在频道模式，按此键，进入存储调谐功能。
按住此键0.5秒进入菜单设置。
8 [v/m(mw)]键按此键，在vfo、频道及常用频道间选择频率控制方式按住此键0.5秒，将vfo 数据存入频道。
9 [scan(sel)]键按此键进入扫描。
按住此键0.5秒，选择扫描方式。
10 [s.sch(arts)]键按此键进入智能搜索。
按住此键0.5秒，进入arts。
11 调谐旋钮(dial)这个有20个档位的旋钮是本机的调谐钮。
在多数调谐、频道选择及功能设置中都会用到。
12 电源开关(pwr)按住此键0.5秒，开关电台。
13 ※键按此键进入互联网功能。
按住此键0.5秒显示进入的互联网功能号。
高级功能操作锁定功能为避免误操作，ft-7800r有几种键盘锁定方式供选择：lk key：锁定所有面板及手咪按键(不包括[ptt]开关)lk dial：锁定面板上的[dial]钮lk k+d：锁定[dial]钮及按键(包括手咪上的按键)lk ptt：锁定[ptt]开关lk p+k：锁定[ptt]开关及按键(包括手咪上的按键) lk p+d：锁定[ptt]开关和[dial]钮lk all：锁定上述所有键钮lk off：解除锁定功能锁定方法：1、按住[band(set)]键0.5 秒进入菜单设置2、旋转[dial]钮，选择21 号菜单(lock)3、按[band(set)]键，然后旋转[dial]钮在以上的锁定方式列表中选择4、选定后，按[band(set)]键将设定存入机器，然后按住[band(set)]键0.5 秒退出菜单，进入正常操作5、要取消键盘锁定，在步骤3 中选择“lk off”键盘音按键时有键盘音对操作是有利的。
关掉键盘音的方法：1、按住[band(set)]键0.5 秒进入菜单2、旋转[dial]钮，选择5 号菜单(deep)3、按[band(set)]键，然后旋转[dial]钮将设置改为off4、按[band(set)]键，将设置存入机器，然后按住[band(set)]键0.5 秒退出菜单，进入正常操作。
打开键盘音，只要在第三步中选择key或key+sckey：按任何键都有键盘音key+sc：按一个键有键盘音，或当扫描停止时。
屏幕亮度调整ft-7800r屏幕照明的特殊设计在提供良好监看的同时，能最大限度的减少对驾驶员夜间行车视线的影响。
屏幕亮度共有四档，可按以下操作手动调节：1、按住[band(set)]键0.5 秒进入菜单2、旋转[dial]钮，选择11 号菜单(dimmer)3、按[band(set)]键，然后旋转[dial]钮，选择合适的亮度设置dim1、dim2、dim3 或dim off(不照明)4、按[band(set)]键，将设置存入机器，然后按住[band(set)]键0.5 秒退出菜单，进入正常操作。
射频静噪特殊的射频静噪功能可以用来设置静噪水平，只有当信号强度达到s 表的某一指定值时才能打开静噪。
按以下操作设置射频静噪：1、按住[band(set)]键0.5 秒进入菜单2、旋转[dial]钮，选择32 号菜单(rfsql)3、按[band(set)]键，然后旋转[dial]钮，选择打开静噪的信号强度(off、s-2、s-3、s-4、s-5、s-6、s-7、s-8、s-9 或s-full)4、按[band(set)]键，将设置存入机器，然后按住[band(set)]键0.5 秒退出菜单，进入正常操作5、最后将[sql]钮顺时针转到底频道步进的选择ft-7800r的频合器能提供5/10/12.5/15/20/25/50/100khz以及工作频率下自动的步进频率(auto)等多种频道步进选择。
ft-7800r出厂时为每一个频道设置了自动的步进频率(auto)，它能满足多数情况的要求。
不过也可以按以下步骤改变步进频率：1、按住[band(set)]键0.5 秒进入菜单2、旋转[dial]钮，选择35 号菜单(rx mod)3、按[band(set)]键，然后旋转[dial]钮，选择需要的接收模式auto：选择频段的默认模式fm：调频am：调幅4、按[band(set)]键，将设置存入机器，然后按住[band(set)]键0.5 秒退出菜单，进入正常操作ATTENTION：除非必要，否则最好选择默认模式，可以方便快捷。
如果对特定的频道或站点进行了模式变化，模式设置及频率信息将同该频道一起存储。
中转台操作中转台通常建在山上或者位置高的地方，以便扩大低功率手持或移动机器的通讯距离。
ft-7800r的一些特性使中转台的操作简单有趣。
中转频差ft-7800r出厂时就根据使用国的习惯设好了各波段的中转频差。
144mhz 段为600khz，70cm 段为1.6mhz、7.6mhz、5mhz(美国版) 根据工作波段的不同，中转频差可以下差(-)或上差(+)，当频差功能启动时，屏幕上方有显示。
自动中转频差(ars)ft-7800r具有方便的自动中转频差功能，此功能使机器根据接收频率，自动设置中转频差。
如果ars功能不起作用，可以将其关闭。
开启ars1、按住[band(set)]键0.5 秒进入菜单2、旋转[dial]钮，选择4 号菜单(ars)3、按[band(set)]键，然后旋转[dial]钮，将设置改为on4、按[band(set)]键存储设置，然后按住[band(set)]键0.5 秒退出菜单进入正常操作当中继频差开启时，可以通过按住[tone(hm/rv)]键0.5 秒临时交换发射接收频率。
通过此特性可以在不发射的情况下显示发射频率，以及检测中继上行频率上的信号强度(以便判断附近是否有中继站)手动中转频差如果自动中转频差关闭或者要设一个与自动中转频差方向不一样的中转频差，可以手动设置中转频差方向。
