电力电子技术练习题(答案)

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。

4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。

9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是________。

13、恒流驱动电路中抗饱和电路的主要作用是________。

14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。

16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。

17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。

18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。

《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。

（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。

（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。

（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。

（错）5、三相半波可控整流电路的最大移相范围是0°～180°。

（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。

（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。

（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。

（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。

（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。

（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。

（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。

（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。

（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。

（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。

电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。

答案：整流器2. 电力电子变换器的效率可以通过_________来提高。

答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。

答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。

答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。

答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。

2. 描述PWM调制在电力电子变换器中的应用。

答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。

通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1)0~t1时间段内，电流的通路为___VD1_____；(2)t1~t2时间段内，电流的通路为___V1____；(3)t2~t3时间段内，电流的通路为__VD2_____；(4)t3~t4时间段内，电流的通路为__V2_____；(5)t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术练习题库与参考答案一、单选题（共30题，每题1分，共30分）1、直接耦合式强迫换流是给晶闸管加上反向电压而使其关断，因此又叫（）。

A、电流换流B、器件换流C、电压换流D、负载换流正确答案：C2、PWM控制技术在( )电路中的应用最为广泛。

A、逆变B、整流C、变频D、斩波正确答案：A3、单相全桥电压型逆变电路阻感负载，需要（）个续流二极管。

A、2B、4C、1D、3正确答案：B4、逆变电路根据交流输出侧接的对象，可分为（）。

A、单相逆变电路和三相逆变电路B、电压型逆变电路和电流型逆变电路C、有源逆变电路和无源逆变电路D、电容式逆变电路和电感式逆变电路正确答案：C5、单相全控桥式整流电路最多需要（）个晶闸管。

A、2B、3C、1D、4正确答案：D6、采用调制法得到PWM波形，把希望输出的波形作为（）。

A、正玄波B、载波C、调制信号D、锯齿波正确答案：C7、绝缘栅双极晶体管IGBT是一种复合型器件，它是由（）复合而成的。

A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案：A8、所谓电力电子技术就是应用于电力领域的（）技术。

A、变换B、电子C、控制D、交流正确答案：B9、单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )。

A、0º-150°B、0º-90°C、0º-120°D、0º-180°正确答案：D10、斩波电路控制方式中，ton和T都可调，改变占空比，称为（）。

A、频率调制B、PWMC、相位控制D、混合型正确答案：D11、得到PWM波形的方法有（）。

A、计算法和调制法B、计算法和画图法C、调制法和画图法D、计算法和理论法正确答案：A12、逆变电路根据直流侧电源性质的不同，可分为（）。

A、电压型逆变电路和电流型逆变电路B、单相逆变电路和三相逆变电路C、电容式逆变电路和电感式逆变电路D、有源逆变电路和无源逆变电路正确答案：A13、斩波电路控制方式中，ton不变，改变T，称为（）。

《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。

A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。

A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。

A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。

A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。

A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。

A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。

A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。

A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。

A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。

A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。

A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。

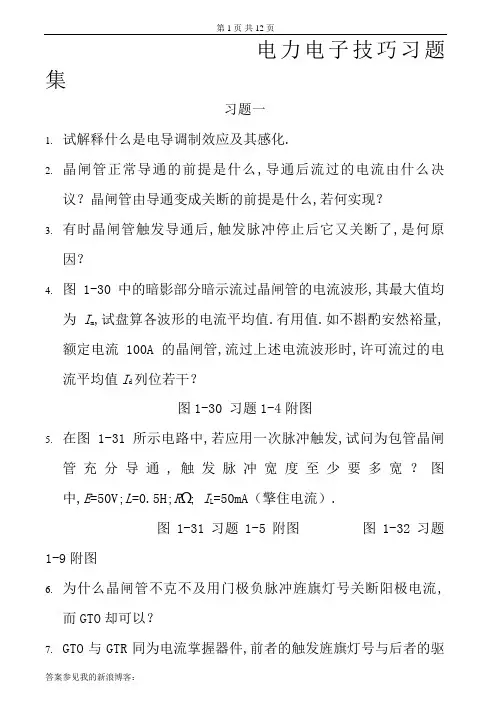

电力电子技巧习题集习题一1.试解释什么是电导调制效应及其感化.2.晶闸管正常导通的前提是什么,导通后流过的电流由什么决议？晶闸管由导通变成关断的前提是什么,若何实现？3.有时晶闸管触发导通后,触发脉冲停止后它又关断了,是何原因？4.图1-30中的暗影部分暗示流过晶闸管的电流波形,其最大值均为I m,试盘算各波形的电流平均值.有用值.如不斟酌安然裕量,额定电流100A的晶闸管,流过上述电流波形时,许可流过的电流平均值I d列位若干？图1-30 习题1-4附图5.在图1-31所示电路中,若应用一次脉冲触发,试问为包管晶闸管充分导通,触发脉冲宽度至少要多宽？图中,E=50V;L=0.5H;RΩ; I L=50mA（擎住电流）.图1-31习题1-5附图图1-32习题1-9附图6.为什么晶闸管不克不及用门极负脉冲旌旗灯号关断阳极电流,而GTO却可以？7.GTO与GTR同为电流掌握器件,前者的触发旌旗灯号与后者的驱动旌旗灯号有哪些异同？8.试比较GTR.GTO.MOSFET.IGBT之间的差别和各自的优缺陷及重要应用范畴.9.请将VDMOS（或IGBT）管栅极电流波形画于图1-32中,并解释电流峰值和栅极电阻有何干系以及栅极电阻的感化.10.全控型器件的缓冲接收电路的重要感化是什么？试剖析RCD缓冲电路中各元件的感化.11.限制功率MOSFET应用的重要原因是什么？实际应用时若何进步MOSFET的功率容量？习题二1．具有续流二极管的单相半波可控整流电路,带阻感性负载,电阻为5Ω,电感为0.2H,电源电压的有用值为220V,直流平均电流为10A,试盘算晶闸管和续流二极管的电流有用值,并指出晶闸管的电压定额（斟酌电压2-3倍裕度）.2．单相桥式全控整流电路接电阻性负载,请求输出电压在0～100V 持续可调,输出电压平均值为30 V时,负载电流平均值达到20A.体系采取220V的交换电压经由过程降压变压器供电,且晶闸管的最小掌握角αmin＝30°,（设降压变压器为幻想变压器）.试求：（1）变压器二次侧电流有用值I2;（2）斟酌安然裕量,选择晶闸管电压.电流定额;（3）作出α＝60°时,u d.i d和变压器二次侧i2的波形.3．试作出图2-8所示的单相桥式半控整流电路带大电感负载,在α＝30°时的u d.i d.i VT1.i VD4的波形.并盘算此时输出电压和电流的平均值.4．单相桥式全控整流电路,U2＝100V,负载中R＝2 Ω,L值极大,反电动势E＝60V,当α＝30°时,试求：（1）作出u d.i d和i2的波形;（2）求整流输出电压平均值U d.电流I d,以及变压器二次侧电流有用值I2.5. 某一大电感负载采取单相半控桥式整流接有续流二极管的电路,负载电阻R=4Ω,电源电压U2=220V,α=π/3,求：(1) 输出直流平均电压和输出直流平均电流;(2) 流过晶闸管（整流二极管）的电流有用值;(3) 流过续流二极管的电流有用值.6．三相半波可控整流电路的共阴极接法和共阳极接法,a.b两相的天然换相点是统一点吗？假如不是,它们在相位上差若干度？试作出共阳极接法的三相半波可控的整流电路在α＝30°时的u d.i VT1.u VT1的波形.7. 三相半波可控整流电路带大电感性负载,α＝π/3,R=2Ω,U2=220V,试盘算负载电流I d,并按裕量系数2肯定晶闸管的额定电流和电压.8．三相桥式全控整流电路,U2＝100V,带阻感性负载,R＝5 Ω,L值极大,当α＝60°,试求：（1）作出u d.i d和i VT1的波形;（2）盘算整流输出电压平均值U d.电流I d,以及流过晶闸管电流的平均值I dVT和有用值I VT;（3）求电源侧的功率因数;（4）估算晶闸管的电压电流定额.9．三相桥式不控整流电路带阻感性负载,R＝5 Ω,L＝∞,U2＝220V,X B=0.3 Ω,求U d.I d.I VD.I2和γ的值,并作出u d.i VD1和i2的波形.10．请解释整流电路工作在有源逆变时所必须具备的前提. 11．什么是逆变掉败？若何防止逆变掉败？12. 三相全控桥变流器,已知L足够大.R=1.2Ω.U2=200V.E M= -300V,电念头负载处于发电制动状况,制动进程中的负载电流66A,此变流器可否实现有源逆变？求此时的逆变角β. 13．三相全控桥变流器,带反电动势阻感负载, R＝1 Ω,L＝∞,U2＝220V,L B=1mH,当E M＝－400V,β＝60°时求U d.I d和γ的值,此时送回电网的有功功率是若干？14．三相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波？个中最大的是哪一次？变压器二次电流中含有哪些次数的谐波？个中重要的是哪几回？15．试盘算第4题中i2的3.5.7次谐波分量的有用值I23.I25.I27,并盘算此时该电路的输入功率因数.16．试盘算第6题中的i2的5.7次谐波分量的有用值I25.I27.17. kV交换体系.已知10kV母线的短路容量为150MVA,整流器直流侧电流I d＝400A,触发延迟角α＝15°,不计重叠角 ,试求：(1) 相移功率因数cosφ1.整流器的功率因数λ;(2) 整流测直流电压U d;(3) 有功功率.无功功率和交换侧基波电流有用值;(4) 截止到23次的各谐波电流的大小.总谐波畸变率.18．晶闸管整流电路的功率因数是怎么界说的？它与那些身分有关？19. 综述克制相控整流电路网侧电流谐波的措施.20. 综述改良相控整流电路网侧功率因数的措施.习题三1. 一升压换流器由幻想元件组成,输入U d在8~16V之间变更,经由过程调剂占空比使输出U0=24V固定不变,最大输出功率为5W,开关频率20kHz,输出端电容足够大,求使换流器工作在持续电流方法的最小电感.2. 一台运行在20kHz开关频率下的起落压换流器由幻想元件组成,个中L=0.05mH,输入电压U d=15V,输出电压U0=10V,可供给10W的输出功率,并且输出端电容足够大,试求其占空比D.3．在图3-1所示的降压斩波电路中,已知E=100V,R=0.5Ω,L=1mH,采取脉宽调制掌握方法,T=20μs,当t on＝5μs时,试求：（1）输出电压平均值U O.输出电流的平均值I O;（2）输出电流的最大和最小瞬时价并断定负载电流是否断续;（3）当t on＝3μs时,从新进行上述盘算.4．在图3-35所示降压斩波电路中,已知E=600V,R=0.1Ω,L=∞,E M=350V,采取脉宽调制掌握方法,T=1800μs,若输出电流I O=100A, 试求：（1）输出电压平均值U O和所需的t on值;（2）作出u.0i以及i G.i D的波形.图3-35 电流型降压斩波电路5．升压斩波电路为什么能使输出电压高于电源电压？6．在图3-4所示的升压斩波电路中,已知E=50V,L值和C值极大,R=20Ω,采取脉宽调制掌握方法,当T=40μs,t on＝25μs时,盘算输出电压平均值U O和输出电流的平均值I O.7．解释降压斩波电路.升压斩波电路.起落压斩波电路的输出电压规模.8．在图3-7所示起落压斩波电路中,已知E=100V,R=0.5Ω,L和C 极大,试求：输出电压和输出电流的平均值;（2）输出电压和输出电流的平均值,并盘算此时的输入功率. 7．试解释起落压斩波电路（Boost－Cuck Chooper）和Cuk斩波电路的异同点.8．在单订交换调压器中,电源电压U1=120V,电阻负载R=10Ω,触发角α=900,试盘算：负载电压有用值U O.负载电流有用值I O.负载功率P O和输入功率因数λ .9．一电阻性负载加热炉有单订交换调压电路供电,如α＝00时位输出功率最大值,试求功率为80％,50％时的触发角α. 10．一晶闸管单订交换调压器带阻感性负载,电源电压为220V的交换电源,负载R=10Ω,L=1mH,试求：（1）触发角α的移相规模;（2）负载电流的最大有用值;（3）最大输出功率及此时电源侧的功率因数;（4）当α＝900时,晶闸管电流的有用值.晶闸管导通角和电源侧功率因数;11．某单相反并联调功电路,采取过零触发.电源电压U1=220V,电阻负载R=1Ω,掌握的设定周期T C内,使晶闸管导通0.3s,断开0.2s,使盘算送到电阻负载上的功率与假定晶闸管一向导通时所送出的功率.12．交换调压电路和交换调功电路有什么差别？二者各应用于什么样的负载？为什么？13．用一对反并联的晶闸管和应用一只双向晶闸管进行交换调压时,他们的重要不同是什么？14．反并联的晶闸管和负载接成内三角形的三订交换调压电路,问该电路有何长处？15．什么是TCR？什么是TSC？它们的基起源基础理是什么？各有何特色？16．交交变频电路的重要特色和缺少之处是什么？其重要用处是什么？17．三订交交变频电路有哪两种接线方法？它们有什么差别？习题四1.无源逆变电路和有源逆变电路有什么差别？2.在逆变电路中器件的换流方法有哪些？各有什么特色？试举例解释.3.为什么负载换向逆变器的负载阻抗必须呈容性而谐振式逆变器无次请求？4.什么是电压型逆变电路和电流型逆变电路？二者各有什么特色？5.电压型逆变电路中二极管的感化是什么？假如没有将消失什么现象？为什么电流型逆变电路中没有如许的二极管？6.请解释整流电路.逆变电路.变流（变频）电路三个概念的差别.7.并联谐振式逆变器应用负载电压进行换相,为包管换响应知足什么前提？8.对于图4-16所示电路,测得u DS波形如图右边,请剖析波形消失电压尖峰的原因,并解释消弱电压尖峰的办法.图4-16习题8 图4-17习题99. 若电路及其输出波形如题图4-17所示,请画出开关管上的电压波形.10. 三相桥式电压型逆变电路,180º导电方法,U d =100V.试求输出相电压的基波幅值U UN1m 和有用值U UN1,输出线电压的基波幅值U UV1m 和有用值U UV1.输出5次谐波的有用值U UV5.习题五1.试解释PWM 掌握的基起源基础理. 2.PWM 逆变器有哪些长处？其开关频率的高下有什么利弊？ 3. 单极性和双极性PWM 掌握有什么差别？在三相桥式PWM 逆变电路中,输出相电压（输出端相对于中性点的电压）和线电压SPWM 波形各有几种电平？4. 脉宽调制（PWM ）技巧的制约前提重要表示在哪些方面？5. 在SPWM 调制中,何谓同步伐制？何谓异步伐制？为什么常采取分段同步伐制的办法？6.脉宽调制逆变器的根本掌握办法有哪些？ 7. 在图5-31中,半周期的脉冲数为7,脉冲幅值为响应正弦波幅值的2倍,试按照面积等效道理盘算各脉冲的宽度.a)b)8.什么是SPWM波形的规矩采样法？和天然采样法比拟,规矩采样法有和优缺陷？9.单相和三相SPWM波形中,所含重要谐波的频率是若干？图5-31习题710.扼要解释空间矢量PWM掌握的基起源基础理及特色.11.多电平逆变器的优缺陷有哪些？12.今朝多电平逆变器的拓扑构造重要有哪几种？各有什么优缺陷？习题六1.什么是高压直流输电？和交换输电体系比拟有何优缺陷？2.直流输电工程按照直流联络线可分为几类？各有什么优缺陷？3.简略介绍一下直流输电体系的重要构造,各个元件都有什么功效.4.为什么今朝在绝大多半直流输电工程广泛采取晶闸管阀？5.对于今朝广泛应用的12脉波换流桥,其交换侧电流和直流母线重要有那些次数的谐波？假如是采取18脉波换流桥呢？6.高压直流输电的交换滤波器重要有哪几种？各有什么优缺陷？7.在高压直流输电体系中,调节输送的直流电流和直流功率的重要手腕是什么？8.剖析一下在高压直流输电体系中,假如采取全控型器件（如IGBT）并应用PWM掌握技巧的技巧可行性.习题七1.什么叫灵巧交换输电体系（柔性交换输电体系）？今朝的重要应用有那些？2.为什么要对交换电网进行无功功率抵偿？3.什么叫SVC？SVC重要包含哪几种组合构造？4.为什么TCR常和TSC并联应用？试画出其单线电路图.5.在TSC中,电容的最优投切时刻若何选择？6.什么叫静止同步抵偿器（STATCOM）？和传统的SVC比拟有何优缺陷？7.画出不斟酌损耗时STATCOM的等效电路图和其感性.容性向量图,并剖析其工作道理.习题八1.对电网的谐波抵偿有何重要意义？2.与传统的无源滤波器比拟,有源电力滤波器有何优缺陷？3.试剖析图8-27所示的APF的电路构造和工作道理.4.依据有源电力滤波器接入电网的方法,有源电力滤波器重要分为哪三大类？各有什么优缺陷？5.并联型.串联型有源滤波器各实用于什么应用处合？6.为什么今朝平日将无源LC滤波器和有源滤波器混杂应用？如许作有何实际意义？7.简略论述一下瞬时无功理论,其和传统的无功理论有何不合？图8-27 习题28. 试剖析图8-28所示谐波检测电路的工作道理.假如该电路既要检测谐波电流又要检测无功电流,那么该检测电路应若何修改？图8-28习题8习题九1.同步机励磁体系有何重要感化？2.同步发电机全静态励磁体系有何长处？3.同步电念头励磁用整流器有何特色？4.什么是自控式无换向器电念头？有何优缺陷？5.自控式无换向器电念头的转速调剂是若何实现的？6.为什么自控式无换向器电念头在低速时会消失显著的转矩脉动？。

电力电子技术习题集图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流 ，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者得触发信号与后者得驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间得差异与各自得优缺点及主要应用领域。

9. 请将VDMOS （或IGBT ）管栅极电流波形画于图 1-32中，并说明电流峰值与栅极电阻有何 关系以及栅极电阻得作用。

10. 全控型器件得缓冲吸收电路得主要作用就是什么？试分析RCD 缓冲电路中各元件得作用。

11. 限制功率MOSFET 应用得主要原因就是什么？实际使用时如何提高MOSFET 得功率容量？习题二1.具有续流二极管得单相半波可控整流电路 ，带阻感性负载，电阻为5?，电感为0、2H ，电源电压得有效值为220V ，直流平均电流为10A ，试计算晶闸管与续流二极管得电流有效值 ，并指出晶闸管得电压定额（考虑电压2-3倍裕度）。

2.单相桥式全控整流电路接电阻性负载 ，要求输出电压在0〜100V 连续可调，输出电压平均值为30 V 时,负载电流平均值达到 20A 。

系统采用220V 得交流电压通过降压变压器供电 且晶闸管1. 2. 3.习题一试说明什么就是电导调制效应及其作用。

晶闸管正常导通得条件就是什么，导通后流过得电流由什么决定？晶闸管由导通变为关断得条件就是什么，如何实现？有时晶闸管触发导通后，触发脉冲结束后它又关断了 ，就是何原因？ 图1-30中得阴影部分表示流过晶闸管得电流波形 ，其最大值均为I m ,试计算各波形得电流平均值、有效值。

如不考虑安全裕量 ，额定电流100A 得晶闸管，流过上述电流波形时，允许流过得电流平均值I 各位多少？二 4/32 二 7/3(c)"兀2兀7/3(d)5. ■ ◎二2 - 9/4(e)J"Q*t二 5/4 2-9/4（f ）图1-30习题1-4附图在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E=50V;L=0、5H;R=0、5? ; l L =50mA （擎住电流）。

电力电子技术习题集习题一1. 试说明什么是电导调制效应与其作用。

2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4.图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5Ω; I L =50mA 〔擎住电流〕。

图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点与主要应用领域。

9. 请将VDMOS 〔或IGBT 〕管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以与栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额〔考虑电压2-3倍裕度〕。

2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。

电力电子技术考试模拟题含参考答案一、单选题（共25题，每题1分，共25分）1.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D2.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150B、0°～120°C、0°～150°D、15°～125°正确答案：C3.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、180°D、150°正确答案：B4.具有自关断能力的电力半导体器件称为()A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B5.可实现有源逆变的电路为（）。

A、单相全控桥接续流二极管电路B、单相半控桥整流电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C6.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B7.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A8.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B9.为了防止逆变失败，最小逆变角限制为()。

A、300～350B、200～250C、400～450D、100～150正确答案：A10.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、4msB、1msC、2msD、3ms正确答案：D11.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、120°C、90°D、180°正确答案：D12.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。

电力电子技术练习题库与答案一、判断题（共100题，每题1分，共100分）1.双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。

（）A、正确B、错误正确答案：B2.给晶闸管加上正向阳极电压它就会导通（）A、正确B、错误正确答案：B3.逆变角太大会造成逆变失败。

（）A、正确B、错误正确答案：B4.降压斩波电路中二极管作用是续流。

（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。

（）A、正确B、错误正确答案：B6.并联谐振逆变电路采用负载换流方式时，谐振回路不一定要呈电容性。

（）A、正确B、错误正确答案：B7.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A8.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A9.电力电子器件一般工作在开关状态，因此可以用理想开关模型来代替。

（）A、正确B、错误正确答案：A10.对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。

（）A、正确B、错误正确答案：B11.在单相全控桥电路中，晶闸管的额定电压应取U2。

（）A、正确B、错误正确答案：B12.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

（）A、正确B、错误正确答案：B13.整流电路按电路结构不同分为零式电路和桥式电路。

（）A、正确B、错误正确答案：A14.变频器总是把直流电能变换成50Hz交流电能。

（）A、正确B、错误正确答案：B15.逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。

（）A、正确B、错误正确答案：A16.无源逆变指的是把直流电能转换成交流电能送给交流电网。

（）A、正确B、错误正确答案：B17.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。

（）A、正确B、错误正确答案：A18.电感元器件对电流的变化起阻碍作用，在电路中通交阻直。

（第一章）一、填空题1、普通晶闸管内部有PN结,，外部有三个电极，分别是极极和极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态，正向状态和反向状态。

阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。

减小。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压和电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。

电力电子技术及应用练习题（附答案）一、单选题（共90题，每题1分，共90分）1、共阳极三相半波可控整流电路的自然换相点是( )A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻相电压负半周的交点处C、比三相不控整流电路的自然换相点超前30°D、交流相电压的过零点正确答案：B2、电力场效应晶体管的优点下列选项中错误的是？(____)。

A、开关速度慢B、安全工作区宽C、工作频率高D、无二次击穿问题正确答案：A3、以下三相交流调压电路，适用于各种负载的是(____)。

A、三相三线交流调压电路B、负载Y形连接带中性线的三相交流调压电路C、晶闸管与负载连接成内三角形的三相交流调压电路D、三个晶闸管接于Y形负载中性点的三相交流调压电路正确答案：A4、当温度升高时，晶闸管的正反向漏电流会（）A、增加B、不变C、不确定D、减小正确答案：A5、电力电子器件分为不可控型器件、半控型器件和(____)。

A、双极型器件B、复合型器件C、全控型器件D、单极型器件正确答案：C6、电力电子技术是(____)三大电气工程技术之间的交叉学科。

A、电力、电子与控制B、电力、电子与生产C、电力、电子与技术D、电力、电子与应用正确答案：A7、调光灯电路中，决定灯泡能否点亮的关键是(____)。

A、三极管B、续流二极管C、单结晶体管D、晶闸管正确答案：D8、双向晶闸管的触发方式中，灵敏度最高的是(____)。

A、Ⅰ－B、Ⅲ－C、Ⅲ＋D、Ⅰ＋正确答案：D9、导通后的晶闸管其通态压降(____)左右。

A、20VB、50VC、1VD、150V正确答案：C10、KC04移相集成触发器可以输出两个相位相差(____)的窄脉冲。

A、180°B、90°C、60°D、120°正确答案：A11、电风扇无极调速器是以（）为核心器件。

A、晶体管B、二极管C、三极管D、双向晶闸管正确答案：D12、以下不是电力电子应用技术发展方向的是( )。

电力电子技术测试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、相半波可控整流电路阻性负载，触发角大于30°，晶闸管各自导通不可能为（）。

A、60°B、180°C、30°D、90°正确答案：B2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以（）。

A、2.5～3倍B、1.5～2倍C、3～3.5倍D、2～2.5倍正确答案：B3、三相半波可控整流电路阻感负载，触发角移动范围为（）。

A、0º-180°B、0º-90°C、0º-120°D、0º-150°正确答案：B4、下面选项中属于晶闸管派生器件的是（）。

A、绝缘栅双极晶体管B、门极可关断晶闸管C、电力晶体管D、电力场效应晶体管正确答案：B5、不带二极管续流的单相全控桥式整流电路阻感负载最大触发角度是（）。

A、360°B、0°C、180°D、90°正确答案：D6、通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式称为（）。

A、频率控制B、电力控制C、相位控制D、斩波控制正确答案：C7、三相桥式全控整流电路，共阳极组的晶闸管是（）。

A、VT1，VT3，VT4B、VT2，VT4，VT6C、VT1，VT3，VT5D、VT1，VT2，VT5正确答案：B8、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。

A、晶闸管与MOSFETB、二极管与晶闸管C、GTR与GTOD、GTR与MOSFET正确答案：B9、升降压斩波电路，当导通比a（）时，可以实现升压。

A、0<a<1/2B、1<a<2C、2<a<3D、1/2<a<1正确答案：D10、（）不属于换流技术。

A、逆变B、电力电子器件制造C、整流D、斩波正确答案：B11、α大于 ( ) 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于断续状态。
