XX供电公司配网公变电压分析报告

电压质量分析报告摘要：本报告旨在对电压质量进行全面分析，包括对电压稳定性、电压波动、电压暂降和电压谐波等方面进行评估和分析。

通过对电压质量进行深入研究，可以帮助我们更好地了解电网运行情况，提高电力设备的稳定性和可靠性。

引言：电压质量是指电力系统中电压波动、电压暂降、电压谐波和电压失真等现象的客观指标。

随着电力设备的智能化和信息化的发展，电压质量的影响越来越受到重视。

本报告将通过对电压质量的详细分析，为电力系统的运行和维护提供有价值的信息。

方法：本研究采用了多种方法来分析电压质量，包括实地考察、数据采集和数据分析。

首先，我们对电力系统进行实地考察，收集电压质量相关的数据。

然后，使用专业的设备进行数据采集，包括电压波动、电压暂降和电压谐波等方面的数据。

最后，利用统计学和数学模型对数据进行分析，得出结论和建议。

结果：通过对电压质量的分析，我们得出了以下几个重要的结果：1. 电压稳定性良好：根据数据分析，电力系统的电压波动范围在允许的范围内，电压稳定性良好。

这保证了电力设备的正常运行。

2. 电压暂降问题：在实地考察中，我们发现部分区域存在电压暂降问题，可能会对电力设备的运行造成一定影响。

建议对该区域的电力设备进行进一步检测和改进。

3. 电压谐波问题：通过数据分析，我们发现电力系统存在一定程度的电压谐波。

虽然这可能不会对电力设备的正常运行产生直接影响，但长期以来可能会对设备寿命产生负面影响。

建议采取相应措施减少电压谐波。

讨论：电压质量是电力系统运行的重要指标，不仅涉及到电力设备的正常运行，还关系到用户的用电质量。

通过本次分析，我们发现电压质量在大部分情况下是良好的，但仍然存在一些问题，需要进一步的研究和改进。

结论：通过对电压质量的全面分析，我们得出以下几个结论：1. 电力系统的电压稳定性良好，保证了电力设备的正常运行。

2. 部分区域存在电压暂降问题，需要进一步检测和改进。

3. 电力系统存在一定程度的电压谐波，建议采取相应措施减少谐波影响。

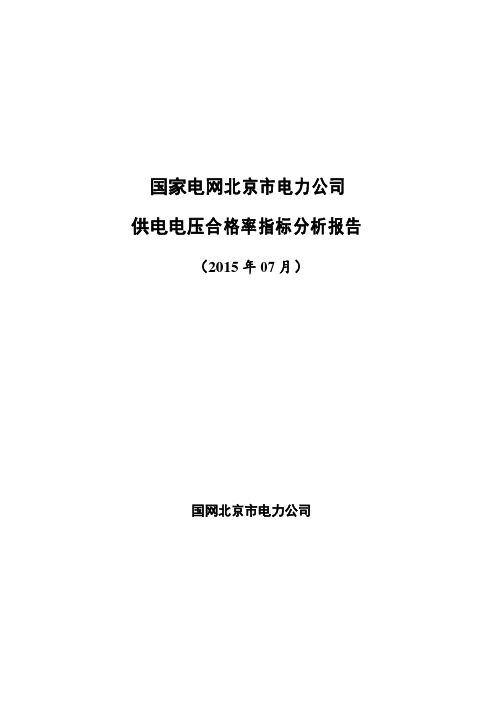

国家电网北京市电力公司供电电压合格率指标分析报告（2015年07月）国网北京市电力公司一、月度供电电压合格率完成情况（一）城网供电电压合格率情况6月综合电压合格率完成值为99.997%，其中A 类电压合格率为100%，B类电压合格率为100%，C类电压合格率为100%，D 类电压合格率为99.984%。

7月综合电压合格率完成值为99.997%，其中A 类电压合格率为100%，B类电压合格率为100%，C类电压合格率为100%，D 类电压合格率为99.983%。

综合电压合格率本月与上月对比100.000%99.999%99.999%99.998%合格率99.998%99.997%99.997%99.996%99.996%99.995%99.995%第一周第二周第三周第四周上月综合合格率本月综合合格率99.997%99.998%99.997%99.996%99.996%99.999%99.996%99.997%图1-1 7-8月综合电压合格率(%)曲线120.000%100.000%80.000%60.000%40.000%20.000%0.000%第一周第二周第三周第四周上月A类合格率100.000%100.000%100.000%100.000%本月A类合格率100.000%100.000%100.000%100.000%图1-2 7-8月A类电压合格率(%)曲线A类电压监测点合格率本月与上月对比图1-3 7-8月B类电压合格率(%)曲线图1-4 7-8月C类电压合格率(%)曲线C类电压监测点合格率本月与上月对比（二）农网供电电压合格率情况6月综合电压合格率完成值为99.872%，其中A 类电压合格率为99.992%，B类电压合格率为99.958%，C 类电压合格率为99.981%，D类电压合格率为99.318%。

7月综合电压合格率完成值为99.879%，其中A 类电压合格率为99.991%，B类电压合格率为99.959%，C 类电压合格率为99.978%，D类电压合格率为99.364%。

低压配网供电电压质量分析和提升措施发布时间：2023-05-23T01:59:02.656Z 来源：《科技潮》2023年7期作者：毛克春刘永超李鹏霄[导读] 配电变压器负荷迅速增长，加剧电压损耗。

当前人们用电需求量不断增多，使低压电网中的配电变压器容量进一步增大，造成低压电网的无功补偿难以满足相关要求，此时若电网企业没有将无功补偿投入到位，将导致供电电压出现持续偏低的情况。

国网乌鲁木齐供电公司新疆乌鲁木齐 831300摘要：近年来，电器设备为人们的生产生活带来了便利，但是这些设备需要消耗大量的电能，使配电网需要承受更大的负荷，极易出现低电压情况，从而影响用户用电的稳定性。

基于此，电网企业需要明确配电网运行过程中出现低电压的原因，并采取切实可行的相关措施，以提高供电电压质量，从而确保配电网的稳定运行。

关键词：供电电压质量；低压配网；电网规划；稳定运行一、影响供电电压质量的因素1.1电网规划、改造相对滞后随着社会经济的发展，用户的用电设备激增，负荷增长非常快。

由于电网规划、建设相对滞后，线路、台区配套不到位，出现配变重过载、线路重过载、线路残旧、台区供电半径较长、导线线径偏小等情况，造成线路的电压降较大，用户端电压质量较差。

1.2用户负荷影响配电变压器负荷迅速增长，加剧电压损耗。

当前人们用电需求量不断增多，使低压电网中的配电变压器容量进一步增大，造成低压电网的无功补偿难以满足相关要求，此时若电网企业没有将无功补偿投入到位，将导致供电电压出现持续偏低的情况。

同时，在高负荷运行状态下，将使得线路电压的损耗程度不断加重，容易出现电力故障问题，导致降低供电质量，特别是用电的高峰时间段，可能出现大多数区域无法正常供电。

1.3配变的峰谷差过大当生产流程、季节、昼夜发生变化时，用户负荷会随之改变，造成配电的峰谷差过大。

随着用户负荷的不断降低，那么电压就会不断增高，反之将不断降低，造成各季节、各时间段中用电量峰谷负荷存在极大的差异，导致电压出现较大波动，难以确保低压配网供电电压的稳定性与安全性。

供电质量分析报告供电质量分析报告一、报告背景供电质量是指电力系统向用户提供的电能在电压、频率、波形等方面是否符合规定的标准要求。

供电质量直接影响到用户的用电设备正常运行和电能质量。

因此，对供电质量进行分析和评估具有重要意义。

二、供电质量分析1. 电压波动：通过监测数据分析发现，供电网络电压波动幅度较大，超过了规定的范围。

这种电压波动可能导致用户用电设备的不稳定运行，造成设备损坏。

2. 电压暂降：在供电系统出现故障时，供电网络电压会发生暂时性降低。

供电系统应能够快速恢复正常运行，但经过检测发现，供电系统恢复时间长，影响股票选用了大容量的ups。

3. 电压闪变：在系统电力平衡发生变化时，供电网络电压会出现短暂的波动，称为电压闪变。

通过分析数据，我们发现电压闪变频繁发生，超出了规定的限制范围。

电压闪变可能导致用户用电设备的跳闸或启动失败，造成停电或损坏设备。

4. 谐波电流：谐波电流是指电网中除了基波电流之外的非基波电流。

供电系统中存在谐波电流会产生电压波形畸变，影响供电质量。

通过分析数据发现，供电系统中存在较高的谐波电流，需要采取措施进行谐波抑制。

5. 电能损耗：通过数据分析，我们发现供电系统中存在一定的电能损耗，这可能是由于电缆线路、变压器等设备老化引起的。

电能损耗会导致能源浪费，增加用户的用电成本。

三、问题原因分析1. 电力系统中的设备老化：供电系统中的设备如电缆线路、变压器等长期运行，可能存在老化问题，导致电能损耗增加，供电质量下降。

2. 供电系统设计不合理：供电系统的设计不合理可能导致电压波动、电压暂降等问题。

如单相供电系统的电压不平衡、线路过长等因素都会影响供电质量。

3. 电源负荷不均衡：供电系统中的电源负荷不均衡会导致电压波动、电压暂降等问题。

电源负荷不均衡主要由于用户用电需求不平衡引起。

四、解决方案建议1. 更新设备：对供电系统中老化设备进行及时更换和维修，以提高系统的可靠性和供电质量。

供配电系统电力质量分析随着现代社会的快速发展，我们对电力能源的需求也变得越来越大。

而供配电系统作为电力能源的重要组成部分，在保障电力能源的稳定供应方面也变得日益重要。

然而，供配电系统中存在着各种各样的电力质量问题，这些问题不仅会影响电力设备的正常运行，还会对我们的日常生活和生产造成一定的影响。

因此，对供配电系统的电力质量进行分析和研究具有十分重要的意义。

供配电系统中最常见的电力质量问题主要有电压波动、频率偏差、谐波、失真等。

下面，我们来分别介绍这些问题的特征和解决方法。

电压波动是指电力系统在一定时间内电压的瞬时变化。

它通常会被一些短暂的电气故障所引起，如过电流、过电压、短路等。

它的主要特征是电压大小的快速变化和电压波形的畸变。

电压波动会影响电力设备的正常运行，尤其对带有电机和电子元器件的设备影响更大。

解决电压波动的方法主要是在供配电系统中安装电压稳定器或采用一些电力电子技术，如UPQC、APF等。

频率偏差是指电力系统中电压频率的瞬态变化。

它也通常会被一些短暂的电气故障所引起，如电气故障、电力负荷切换等。

它的主要特征是电压频率的瞬态变化和电力设备的转速变化。

频率偏差会直接影响电机和发电机的输出功率和效率，而且也会影响整个电力系统的稳定性。

解决频率偏差的方法主要是通过提高发电机的调节能力或安装专门的频率稳定器来进行调节。

谐波是指电力系统中出现的非整周期的电压和电流波形成分量。

它通常会由电力电子设备等非线性负荷所产生。

它的主要特征是电压和电流波形的畸变和波形失真。

谐波会影响电路元件的性能，造成电力设备的过热和毁坏，进而影响整个供配电系统的稳定性。

解决谐波的方法主要是采用一些谐波滤波器和变压器等装置，降低谐波成分的幅值和影响。

失真是指电力系统中电压和电流波形中的畸变和波形失真。

它是由许多因素共同作用而形成的，包括谐波、峰值因数、功率因数等。

失真主要是对电力设备的性能和使用寿命产生影响，同时也会使得整个供配电系统的稳定性下降。

2006年1月XXXXXX供电所电压质量分析一、电压合格率统计情况分析1、电压合格率完成情况本月我供电所**号电压监测点电压合格率完成****%，比上月提高（降低）****%；**号电压监测点电压合格率完成****%，比上月提高（降低）****%；……。

表一：2006年1月电压合格率完成情况表种类时期电压合格率超高时间(小时) 超低时间(小时) 上月合格率***号监测点 % %***号监测点 % %***号监测点 % %***号监测点 % %…………2、原因分析各电压监测点的电压合格率提高（降低）的原因？主要原因有：1.10KV线路电压质量的提高或降低；2.补偿电容器的增加或减少；3.配变分接头位置调整是否合理；4.用电负荷的变化，造成容载比的变化；5.低压线路的切改；6.配变数量的增减。

等……（要求各供电所结合本所监测点位置的实际情况，合理展开分析，但必须注意与其它创一流资料吻合）二、电压无功工作开展情况1、定期巡视线路的无功补偿装置，加强农网无功工作的管理力度。

根据负荷变化情况合理投切电容器。

2、定期巡视电压监测设备，及时上报监测数据。

3、加强对电压无功工作的管理，按照公司规定定期参加培训和季度分析会议。

供电所内定期开展电压无功管理分析。

4、根据季节性负荷的变化合理调整配电变压器分接头。

5、结合公司制定的电压无功管理考核办法及奖惩措施，将电压无功工作责任到人。

6、……。

……三、电压无功工作存在的问题1、部分用电村配电变压器数量及容量不足，造成大负荷期间电压质量的下降。

2、部分台区供电半径较大，造成末端电压质量较低。

3、10KV线路补偿设备的单一性，基本为手动投切电容器，投切的及时，会影响功率因数和电压质量的进一步提高。

4、用户对无功补偿工作的不理解，部分较早投运的用户补偿容量不足。

5、10KV线路供电半径较大，进一步制约着电压质量进一步的提高。

6、电压监测仪数据传输上报的及时性有待进一步完善。

电压质量分析报告小结电压质量是衡量电力供应系统稳定性和可靠性的重要指标之一。

本次报告基于对电压质量进行分析的相关数据和研究成果，对电压质量问题进行了系统的研究和总结。

总体来说，我国电压质量存在一些问题，但也取得了一定的进展。

首先，我国电压质量问题主要体现在以下几个方面。

一是电压稳定性不足。

电压波动、电压暂降、电压偏差等问题在我国电力系统中普遍存在，给用户带来了很大的不便和损失。

二是电压谐波问题较为突出。

随着电力电子设备的普及和使用，电网中的谐波问题日益严重，给电力设备的正常运行带来了很大的影响。

三是电压闪变问题。

电压闪变对一些对电压波动敏感的设备，如计算机、精密仪器等有很大的干扰。

针对以上问题，我国在电压质量改善方面也取得了一些进展。

一是加强电网运行管理，提高电网的可靠性和稳定性。

通过智能化和自动化的技术手段，提高电网的故障监测和处理能力，减少电网故障对电压质量的影响。

二是加大对电力设备的技术改造和更新。

通过提高设备的先进性和可靠性，减少设备对电压质量的影响。

三是加强电力设备的维护和保养。

定期对设备进行检修和维护，及时发现和排除设备故障，保证电压的稳定运行。

然而，我国电压质量问题仍然存在一些挑战和难题。

首先，我国电力系统规模庞大，随着电力需求的增加，电网的负荷越来越重，给电压质量的稳定运行带来了很大的挑战。

其次，新能源的大规模接入也给电压质量带来了新的问题。

由于新能源发电具有间断性和波动性，使得电力系统的电压质量受到了很大的影响。

再次，我国电压质量监测和控制技术还不够成熟。

虽然有一些电压质量监测设备和技术，但还需要进一步完善和提升，以满足电压质量监测和控制的需要。

为解决以上问题，需要采取一系列措施。

一是加快推动电网设备的技术改造和更新。

通过引进先进的电力设备和技术，提高设备的可靠性和稳定性，减少设备对电压质量的影响。

二是加强电压质量监测和控制技术的研究和应用。

不断改进电压质量监测设备和技术，提高电压质量监测的准确性和可靠性，实现对电压质量的精确控制。

低压配网供电电压质量分析和提升措施摘要：配网电压质量直接关系到电力系统的安全与经济运行及电气设备的使用寿命，电压过低可能会引发电压崩溃，造成大面积停电，还会降低设备的运行能力，增加设备运行能耗，烧毁用户电动机等电气设备。

因此，配网的电压质量控制是供电企业迫切需要解决的难题。

关键词：低压配网供电；电压质量；提升措施引言配网是中国电力系统中较为常见的一种电网形式，它也是输变电系统的最后一个环节，在整个电网的供电运行中有着非常重要的作用和影响，并且对电力企业的运营效益提升以及电力企业的良好发展有着直接的影响。

其中，供电可靠性表示电力系统向电力用户进行电能供给的可靠程度，它在供电系统的供电能力衡量与质量评价中具有重要的指标性作用，同时对中国国民经济发展以及社会进步有着重要的影响。

1电网建设现状电网即电力网，指的是由各种电压的变电所及输配电线路构成的整体，主要包括变电、输电以及配电这三个单元。

当前，我国社会经济水平不断提高，对电力的需求量也不断攀升。

但是大多数地区的电网都不满足实际需求，例如多数地区的电网建设整体滞后于经济社会的发展速度且部分区域的电网电源点布局不到位。

在这种情况下，诸多地区都印发了关于《加快电网建设的实施意见》，以便满足新增负荷用电需求、保障地区安全稳定用电。

但从实际情况来看，大多数地区的电网建设水平仍然比较低，影响到了电网建设效率与质量2配变的电压问题中低压配电运行标准规定变压器的三相负荷应力求平衡，不平衡度不应大于15％，不符合上述规定时，应及时调整负荷。

对计量系统导出年度高峰负荷时段配变的负荷及电压数据进行分析，三相负荷不平衡大于15%的配变中，配变首端电压相间偏差为5V及以上占32.13%，电压差为5V以下占67.87%，其中联结组别为Yyn0的配电变压器（以下简称Yyn0配变）占74.36%。

三相负荷不平衡小于15%的配变中，配变首端相间电压差为5V及以上占14.01%，其中Yyn0配变占75.77%。

中山三季度电压质量分析报告一、电压合格率管理系统运行情况虎滩变无数据。

二、三季度电压合格率指标完成情况中山供电分公司三季度综合电压合格率97.58％，其中A类监测点18个，合格率98.43％。

监测点66kV主变22台，有载率100％。

四、无功补偿设备对电压合格率影响无功平衡是保证电压质量和系统经济运行的基础工作。

目前，新起屯、石槽、东海变电所电容器停运，不需要补偿，胜利变的#2电容器因手车改造暂时不能投运。

其余的无功补偿设备正常运行。

五、 VQC运行分析（1）远动监控装置测量电压值与电压采集系统电压值有误差，荣华变比较明显（2）中山电网电压调整大部分靠人工手动控制，调度员根据电网运行状况，发出无功电压控制指令，实现电容器投切和主变有载分接开关调节，要24 小时监控，劳动强度大，也很难做到较高精度的控制。

综合自动化变电所装设了无功电压控制系统（VQC），包含硬件和软件两种类型。

未运行原因如下：硬件VQC 已运行十年，出现动作次数记录混乱，投切逻辑异常，不能及时投切等问题，软件部分需增加插件和系统需升级问题。

（3）变电所VQC无法实现两级调压配合问题。

为了保证电压质量，必须解决两级调压配合问题。

七、代表性电压监测点电压质量分析（一）、A类监测点分析（明泽变电所10kVⅠ段电压质量分析）1、监测点基本信息运行方式：明泽变电所运行方式：青明海线带＃1变、山线带＃2变，66kV 及10kV分列运行。

青明海线运行于青云变66kV下母线。

＃1变容量40MVA、＃2变容40MVA，10kVⅠ段配置电容器5200kVar，硬件VQC停运。

＃1变电压组合66±8×1.25%/10.5，＃2变电压组合66±8×1.25%/10.5，监测点基本信息见表6。

2、负荷及青明海压降分析：由于电压降落主要由无功负荷引起，此处仅考虑无功负荷情况，＃1变无功负荷1.3-3.1MVar之间，呈现典型的双峰形状。
