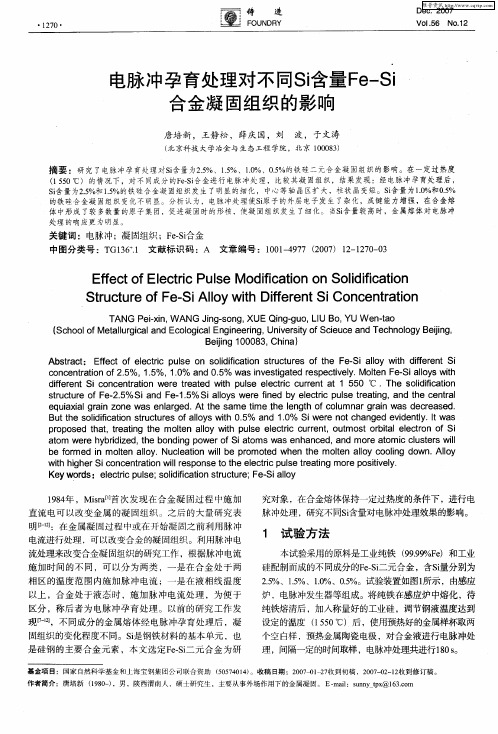

Si含量对Fe-Si合金渗碳处理组织和性能的影响
- 格式:pdf
- 大小:854.95 KB
- 文档页数:4
各化学元素对钢材的影响1、碳(C):钢中含碳量增加,屈服点和抗拉强度升高,但塑性和冲击性降低,当碳量0.23%超过时,钢的焊接性能变坏,因此用于焊接的低合金结构钢,含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀;此外,碳能增加钢的冷脆性和时效敏感性。
2、硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂,所以镇静钢含有0.15-0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限,屈服点和抗拉强度,故广泛用于作弹簧钢。
在调质结构钢中加入1.0-1.2%的硅,强度可提高15-20%。
硅和钼、钨、铬等结合,有提高抗腐蚀性和抗氧化的作用,可制造耐热钢。
含硅1-4%的低碳钢,具有极高的导磁率,用于电器工业做矽钢片。
硅量增加,会降低钢的焊接性能。
3、锰(Mn):在炼钢过程中,锰是良好的脱氧剂和脱硫剂,一般钢中含锰0.30-0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”,较一般钢量的钢不但有足够的韧性,且有较高的强度和硬度,提高钢的淬性,改善钢的热加工性能,如16Mn钢比A3屈服点高40%。
含锰11-14%的钢有极高的耐磨性,用于挖土机铲斗,球磨机衬板等。
锰量增高,减弱钢的抗腐蚀能力,降低焊接性能。
4、磷(P):在一般情况下,磷是钢中有害元素,增加钢的冷脆性,使焊接性能变坏,降低塑性,使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%,优质钢要求更低些。
5、硫(S):硫在通常情况下也是有害元素。
使钢产生热脆性,降低钢的延展性和韧性,在锻造和轧制时造成裂纹。
硫对焊接性能也不利,降低耐腐蚀性。
所以通常要求硫含量小于0.055%,优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫,可以改善切削加工性,通常称易切削钢。
6、铬(Cr):在结构钢和工具钢中,铬能显著提高强度、硬度和耐磨性,但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性,因而是不锈钢,耐热钢的重要合金元素。

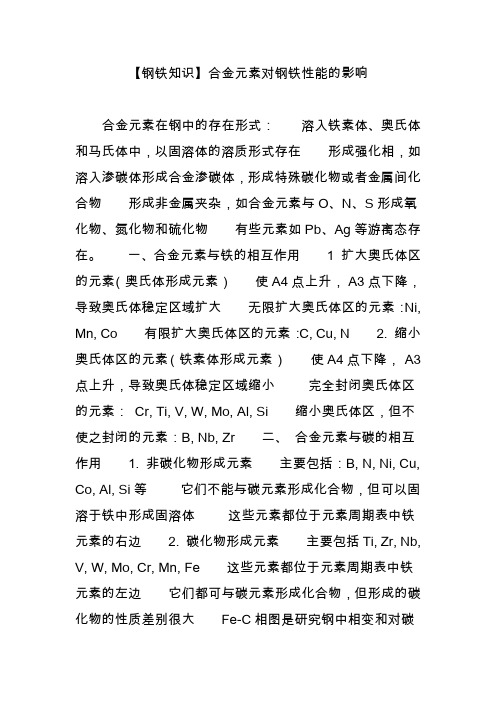

【钢铁知识】合金元素对钢铁性能的影响合金元素在钢中的存在形式:溶入铁素体、奥氏体和马氏体中,以固溶体的溶质形式存在形成强化相,如溶入渗碳体形成合金渗碳体,形成特殊碳化物或者金属间化合物形成非金属夹杂,如合金元素与O、N、S形成氧化物、氮化物和硫化物有些元素如Pb、Ag等游离态存在。
一、合金元素与铁的相互作用 1 扩大奥氏体区的元素(奥氏体形成元素)使A4点上升,A3点下降,导致奥氏体稳定区域扩大无限扩大奥氏体区的元素:Ni, Mn, Co 有限扩大奥氏体区的元素:C, Cu, N 2. 缩小奥氏体区的元素(铁素体形成元素)使A4点下降,A3点上升,导致奥氏体稳定区域缩小完全封闭奥氏体区的元素:Cr, Ti, V, W, Mo, Al, Si 缩小奥氏体区,但不使之封闭的元素:B, Nb, Zr 二、合金元素与碳的相互作用 1. 非碳化物形成元素主要包括:B, N, Ni, Cu, Co, Al, Si等它们不能与碳元素形成化合物,但可以固溶于铁中形成固溶体这些元素都位于元素周期表中铁元素的右边 2. 碳化物形成元素主要包括Ti, Zr, Nb, V, W, Mo, Cr, Mn, Fe 这些元素都位于元素周期表中铁元素的左边它们都可与碳元素形成化合物,但形成的碳化物的性质差别很大Fe-C相图是研究钢中相变和对碳钢进行热处理时选择加热温度的依据,因此有必要先了解合金元素对Fe-C相图的影响。
钢中有三个基本的相变过程:加热时奥氏体的形成、冷却时过冷奥氏体的分解以及淬火马氏体回火时的转变。
合金元素对钢加热时奥氏体形成过程的影响合金元素对减小奥氏体晶粒长大倾向的作用也各不相同。
Ti、V、Zr、Nb等强碳化物形成元素强烈阻碍奥氏体晶粒长大,细化晶粒。
W、Mo、Cr 阻止奥氏体晶粒长大的作用中等。
非碳化物形成元素Ni、Si、Cu、Co等阻止奥氏体晶粒长大的作用轻微。
Mn、P有助于奥氏体晶粒的长大。
合金元素对过冷奥氏体分解过程的影响几乎所有的合金元素(除Co)外都使C -曲线向右移动,即减慢珠光体类型转变产物的形成速度。
钢材中微量元素介绍钢材材质成份解析一、碳(C):钢中含碳量增加,屈服点和抗拉强度升高,但塑性和冲击性降低,当碳含量超过0.23%时,钢的焊接性能变坏,因此用于焊接的低合金结构钢,含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀;此外,碳能增加钢的冷脆性和时效敏感性。
二、硅(Si):在炼钢过程中加硅作为还原剂和脱氧剂,所以镇静钢含有0.15-0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限,屈服点和抗拉强度,故广泛用于作弹簧钢。
在调质结构钢中加入1.0-1.2%的硅,强度可提高15-20%。
硅和钼、钨、铬等结合,有提高抗腐蚀性和抗氧化的作用,可制造耐热钢。
含硅1-4%的低碳钢,具有极高的导磁率,用于电器工业做矽钢片。
硅量增加,会降低钢的焊接性能。
三、锰(Mn):在炼钢过程中,锰是良好的脱氧剂和脱硫剂,一般钢中含锰0.30-0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”,较一般钢量的钢不但有足够的韧性,且有较高的强度和硬度,提高钢的淬性,改善钢的热加工性能,如16Mn钢比A3屈服点高40%。
含锰11-14%的钢有极高的耐磨性,用于挖土机铲斗,球磨机衬板等。
锰量增高,减弱钢的抗腐蚀能力,降低焊接性能。
四、磷(P):在一般情况下,磷是钢中有害元素,增加钢的冷脆性,使焊接性能变坏,降低塑性,使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%,优质钢要求更低些。
五、硫(S):硫在通常情况下也是有害元素。
使钢产生热脆性,降低钢的延展性和韧性,在锻造和轧制时造成裂纹。
硫对焊接性能也不利,降低耐腐蚀性。
所以通常要求硫含量小于0.055%,优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫,可以改善切削加工性,通常称易切削钢。
六、铬(Cr):在结构钢和工具钢中,铬能显著提高强度、硬度和耐磨性,但同时降低塑性和韧性。
C、Mn、Si、S、P、Cr、Mo这几种元素含量在钢中的作用和对性能的影响1、铬(Cr)铬能增加钢的淬透性并有二次硬化作用。
可提高高碳钢的硬度和耐磨性而不使钢变脆;含量超过12%时。
使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用。
还增加钢的热强性,铬为不锈耐酸钢及耐热钢的主要合金元素。
铬能提高碳素钢轧制状态的强度和硬度。
降低伸长率和断面收缩率。
当铬含量超过15%时,强度和硬度将下降,伸长率和断面收缩率则相应地有所提高。
含铬钢的零件经研磨容易获得较高的表面加工质量。
铬在调质结构钢中的主要作用是提高淬透性。
使钢经淬火回火后具有较好的综合力学性能,在渗碳钢中还可以形成含铬的碳化物,从而提高材料表面的耐磨性。
含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性。
有良好的回火稳定性。
在电热合金中,铬能提高合金的抗氧化性、电阻和强度。
(1) 对钢的显做组织及热处理的作用A、铬与铁形成连续固溶体,缩小奥氏体相区城。
铬与碳形成多种碳化物,与碳的亲和力大于铁和锰而低于钨、钼等.铬与铁可形成金属间化合物σ相(FeCr)B、铬使珠光体中碳的浓度及奥氏体中碳的极限溶解度减少C、减缓奥氏体的分解速度,显著提高钢的淬透性.但亦增加钢的回火脆性倾向(2)对钢的力学性能的作用A、提高钢的强度和硬度.时加入其他合金元素时,效果较显著B、显著提高钢的脆性转变温度C、在含铬量高的Fe-Cr合金中,若有σ相析出,冲击韧性急剧下降(3)对钢的物理、化学及工艺性能的作用A、提高钢的耐磨性,经研磨,易获得较高的表面光洁度B、降低钢的电导率,降低电阻温度系数C、提高钢的矫顽力和剩余磁感.广泛用于制造永磁钢D、铬促使钢的表面形成钝化膜,当有一定含量的铭时,显著提高钢的耐腐蚀性能(特别是硝酸)。
若有铬的碳化物析出时,使钢的耐腐蚀性能下降E、提高钢的抗氧化性能F、铬钢中易形成树枝状偏析,降低钢的塑性G、由于铬使钢的热导率下降,热加工时要缓慢升温,锻、轧后要缓冷(4)在钢中的应用A、合金结构钢中主要利用铬提高淬透性,并可在渗碳表面形成含铬碳化物以提高耐磨性B、弹簧钢中利用铬和共他合金元素一起提供的综合性能C、轴承钢中主要利用铬的特殊碳化物对耐磨性的贡献及研磨后表面光沽度高的优点D、工具钢和高速钢中主要利用铬提高耐磨性的作用,并具有一定的回火稳定性和韧性E、不锈钢、耐热钢中铬常与锰、氮、镍等联合便用,当需形成奥氏体钢时,稳定铁素体的铬与稳定奥氏体的锰、镍之间须有一定比例,如Cr18Ni9等F、我国铬资源较少.应尽量节省铬的使用2、钼(Mo)钼在钢中能提高淬透性和热强性。
名词解释碳当量:根据各元素对共晶点实际碳量的影响,将这些元素的量折算成碳量增减,谓之碳当量。
共晶度:铸铁偏离共晶点的程度还可用铸铁的实际含碳量和共晶点的实际含碳量的比值来表示,这个比值称为共晶度。
缩减作用:石墨本身没有强度,在铸铁中占有一定量的体积,使金属基体承受负荷的有效面积减少,因而使铸铁的力学性能降低。
缺口作用:由于石墨在铸铁中的存在,在承受负荷时造成应力集中现象,使力学性能降低。
一次结晶:铸铁从液态转变成固态的过程称为一次结晶。
包括共析和共晶凝固两阶段。
二次结晶:铸铁的固态相变称为二次结晶。
包括:奥氏体中碳的脱溶、铸铁的共析转变和过冷奥氏体的中温及低温转变。
二重性:从热力学观点上看,Fe-Fe3相图只是介稳定的,Fe-C相图才是稳定的。
但从动力学观点看,在一定条件下按Fe-Fe3C相图转变也是可能的。
由此显出二重性。
过冷度:金属液的实际开始凝固温度与理论凝固温度的差值。
球化率:在铸铁微观组织的有代表性的视场中,在单位面积上,球状石墨数目与全部石墨数目的比值(以百分数表示)蠕化率(VG):在具有代表性的显微视场内,蠕虫状石墨数与全部石墨数的百分比。
但其本身不能精确地反映石墨形状。
球化处理:在铁液中加入球化元素,使石墨在结晶生长时长成球状的处理过程。
球化衰退:球化处理后的铁液在停留一段时间后,球化处理效果会下降甚至是消失的现象。
抗磨铸铁:用于抵抗磨料磨损的铸铁。
磨料磨损:由硬颗粒或突出物作用使材料迁移导致的磨损。
相对耐磨性:标准试样的磨损量/试验试样的磨损量。
值越高说明试验试样磨损量越小,即耐磨性越好。
耐热铸铁:指在高温条件下具有一定的抗氧化和抗生长性能,并能承受一定载荷的铸铁。
焦铁比:加入冲天炉内的焦炭量与金属炉料量的比值。
炉料的遗传性:更换炉料后,虽然铁液的化学成分不变,但铸铁的组织都会发生变化,炉料与铸件组织之间的关系。
孕育处理:铁液浇注以前,在一定条件下(如一定的过热温度、一定的化学成分、合适的加入方法等),向铁液中加入一定量的物质(孕育剂)以改变铁液的凝固过程,改善铸态组织,从而达到提高性能的目的的处理方法。
碳钢是一种非常重要的工程材料,其成分主要是铁(Fe)和碳(C)。
此外,碳钢中还含有少量的其他化学元素,如锰(Mn)、硅(Si)、硫(S)和磷(P)等。
这些元素对碳钢的性能和用途有着重要的影响。
首先,铁是碳钢中最主要的成分之一。
在碳钢中,铁是一种二元合金,含有两种不同的晶体结构:α-Fe和γ-Fe。
碳可以与铁形成固溶体或化合物,如Fe3C(即Fe碳合金,也称为渗碳体)。
这些合金相可以改变铁的物理和机械性能。
碳是碳钢中的另一个重要元素。
它与铁形成碳化铁,如Fe3C,这有助于改变材料的性能。
例如,含碳量增加可以提高钢的强度、硬度、耐磨性和耐疲劳性等机械性能。
然而,过量的碳会导致钢的脆性增加,加工性能和可焊性下降。
因此,控制碳含量是生产高质量碳钢的关键。
除了铁和碳,碳钢中还含有少量的其他化学元素,如锰、硅、硫和磷。
锰和硅可以提高钢的强度和硬度,但也会降低钢的塑性和可焊性。
硫和磷会使钢的脆性增加,特别是在低温下,也会降低钢的强度和使用寿命。
这些其他元素的含量对碳钢的性能也有重要影响。
例如,适量的锰可以提高钢的淬透性,使钢在高温下能快速冷却,从而获得更高的硬度和强度。
适量的硅可以提高钢的强度和耐腐蚀性。
然而,过量的硫和磷会导致钢中出现裂纹和气孔,降低其使用性能和使用寿命。
综上所述,碳钢的主要成分是铁(Fe)和碳(C),它们形成各种合金相来改变碳钢的性能。
此外,碳钢中还含有少量的其他化学元素,如锰(Mn)、硅(Si)、硫(S)和磷(P),它们对碳钢的性能也有重要影响。
通过对这些元素的控制,可以生产出具有不同性能的碳钢产品,广泛应用于各种工程和机械领域。
各种元素对铸铁组织性能的影响1.C碳是铸铁的基本组元,在铸铁中的存在形式主要有两种,一种是以游离碳石墨的形式存在,另一种是以化合碳渗碳体的形式存在,也正是碳在铸铁中的这种存在形式可把铸铁分成许多类型可把铸铁分成许多类型,在灰铸铁中,碳的质量分数控制在2.7%-3.8%的范围内,碳主要以片状石墨形式存在,高碳灰铸铁的金相组织为铁素体和粗大的片状石墨,机械强度和硬度较低,但挠度较好;低碳灰铸铁的金相组织为珠光体和细小的片状石墨,有较高的机械强度和硬度,但挠度较差。
由于灰铸铁的成分位于共晶点附近,因此具有良好的铸造性能。
对于亚共晶范围的灰铸铁,增加碳含量能提高流动性,反之,对于过共晶范围的灰铸铁,只有降低碳含量才能提高流动性。
在QT中含C量高,析出的石墨数量多,石墨球数多,球径尺寸小,圆整度增加。
提高含C量可以减小缩松体积,减小缩松面积,使铸件致密。
但是含C量过高则降低缩松作用不明显,反而出现严重的石墨漂浮,且为保证球化所需要的残余Mg量要增多。
2.Si硅是铸铁的常存五元素之一,能减少碳在液态和固态铁中的溶解度,促进石墨的析出,因此是促进石墨化的元素,其作用为碳的1/3 左右,故增加硅量会增加石墨的数量,也会使石墨粗大;反之,减少硅量,会使石墨细小。
在灰铸铁中,硅的质量分数控制在1.1%-2.7%的范围内,一般碳硅含量低可获得较高的机械强度和硬度,但流动性稍差;反之,碳硅含量高,流动性好,机械强度和硬度较低。
当薄壁铸件出现白口时,可提高碳硅含量使之变灰;当厚壁铸件出现粗大的石墨时,应适当降低碳硅含量,并达到提高机械强度和硬度的目的。
Si是Fe-C 合金中能够封闭r区的元素,Si使共析点的含C量降低。
Si提高共析转变温度,且在QT中使铁素体增加的作用比HT要大。
HT中C、Si 都是强烈促进石墨化的元素。
提高碳当量促使石墨片变粗、数量增多,强度和硬度下降。
降低碳当量可以减少石墨数量、细化石墨、增加初析奥氏体枝晶数量,从而是提高灰铸铁力学性能常采取的措施。
