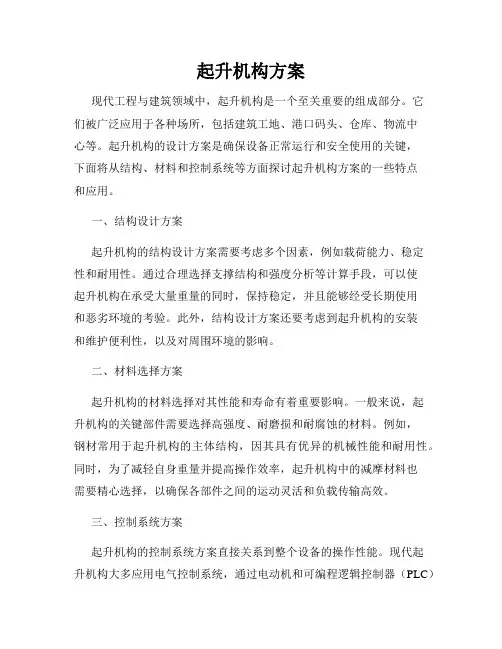

第三章起升机构

起升机构方案现代工程与建筑领域中，起升机构是一个至关重要的组成部分。

它们被广泛应用于各种场所，包括建筑工地、港口码头、仓库、物流中心等。

起升机构的设计方案是确保设备正常运行和安全使用的关键，下面将从结构、材料和控制系统等方面探讨起升机构方案的一些特点和应用。

一、结构设计方案起升机构的结构设计方案需要考虑多个因素，例如载荷能力、稳定性和耐用性。

通过合理选择支撑结构和强度分析等计算手段，可以使起升机构在承受大量重量的同时，保持稳定，并且能够经受长期使用和恶劣环境的考验。

此外，结构设计方案还要考虑到起升机构的安装和维护便利性，以及对周围环境的影响。

二、材料选择方案起升机构的材料选择对其性能和寿命有着重要影响。

一般来说，起升机构的关键部件需要选择高强度、耐磨损和耐腐蚀的材料。

例如，钢材常用于起升机构的主体结构，因其具有优异的机械性能和耐用性。

同时，为了减轻自身重量并提高操作效率，起升机构中的减摩材料也需要精心选择，以确保各部件之间的运动灵活和负载传输高效。

三、控制系统方案起升机构的控制系统方案直接关系到整个设备的操作性能。

现代起升机构大多应用电气控制系统，通过电动机和可编程逻辑控制器（PLC）等设备来实现起升操作。

控制系统方案需要根据具体应用要求，考虑到操作的精度、速度和安全性等因素。

例如，一些起升机构配备了智能感应装置，能够自动检测和避免载荷过载或非正常操作。

四、应用领域起升机构广泛应用于各种场所和行业。

在建筑工地上，起重机的起升机构可用于搬运建筑材料和安装设备。

在港口码头和物流中心，大型起重机的起升机构可以用来装卸货物和集装箱。

此外，起升机构还可以应用在仓库、矿山和制造业等领域，用于物料的运输和生产过程的支持。

总结起来，起升机构方案是现代工程与建筑领域中不可或缺的一部分。

结构设计方案需要考虑到稳定性和耐久性，材料选择方案需关注强度和耐磨损性能，而控制系统方案要满足精度和安全性的要求。

起升机构的应用领域广泛，从建筑工地到港口码头，从物流中心到制造业，都能看到它们的身影。

起升机构的操作要领及安全技术1、吊钩前后找正每次吊运物件时，要把钩头对准被吊物件的重心，或正确估计被吊物件的质量和重心，然后将吊钩调至适当的位置。

吊钩和钢丝绳在司机的前方，钢丝绳前后偏斜情况不容易看出来，所以钩头吊挂物件后要缓慢提升，然后再根据吊物前后两侧绳扣的松紧程度，向前或向后移动小车，使前后两侧绳扣一致，即吊钩前后找正。

2、平稳起吊钢丝绳拉直后，应先检查吊物、吊具和周围环境，然后再起吊。

起吊过程应先以低速把物件吊起，在被吊物件脱离周围的障碍后，将手柄逐挡推到最快挡，使物件以最快速度提升。

禁止快速推挡、突然启动，避免吊物碰撞周围人员和设备，以及拉断钢丝绳等，造成人身或设备事故。

3、被吊物件起升后一般起升的高度应在起吊运范围内，以高于地面最高障碍物0.5米为宜，然后开小车移至吊运通道，再沿吊运通道吊运，不得从地面人员和设备上空通过，防止发生意外事故。

当吊物需要通过地面人员所占位置的上空时，要发出信号，待地面人员躲开后方可通行。

在工作中不允许把各行程开关做停止按钮用来切断电源，更不允许在电动机运转时（带负荷时）拉下刀开关，切断电源。

4、物件的停放当物件被吊运到应停放的位置时，应对正预定停点后下降，下降时要根据吊物与落点的距离选择合适的下降速度。

而且，在吊运接近地面时，要继续开动起升机构慢慢降落至地面，不要过快、过猛。

当吊物被置于地面后，不要马上落绳脱钩，必须在证实吊物放稳且地面指挥人员发出落绳脱钩信号后，方可落绳脱钩。

稳钩操作一、产生摇摆的原因分析天车的大、小车运行机构和起升机构，由于启动或制动过快、过猛，起吊时吊钩据吊物重心较远、操作不当，或地面工作人员捆绑物件位置偏斜、绳扣过长且两侧绳扣分支不等，都将产生摇摆和抖动。

产生摇摆受力分析二、稳钩的基本方法1、前后摇摆稳钩：即沿小车轨道方向来回摇摆，可启动小车向吊物摇摆的方向跟车，如果跟车及时、适量，一次跟车就可消除摇摆。

2、左右摇摆的稳钩：即沿大车轨道方向来回摇摆，可启动打车沿吊物摇摆方向跟车。

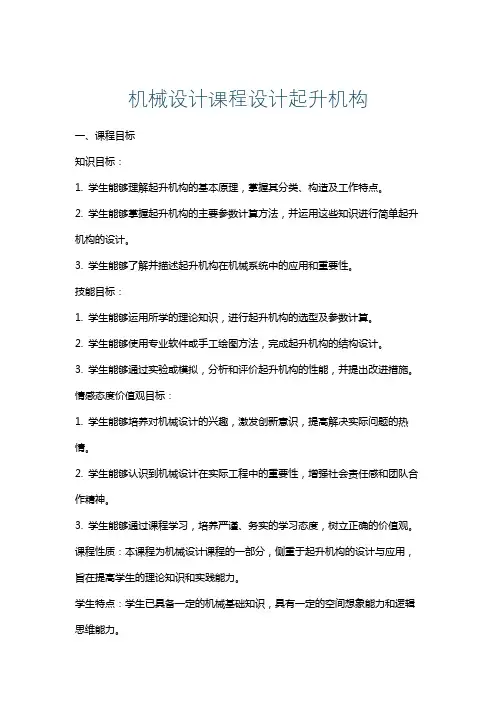

机械设计课程设计起升机构一、课程目标知识目标：1. 学生能够理解起升机构的基本原理，掌握其分类、构造及工作特点。

2. 学生能够掌握起升机构的主要参数计算方法，并运用这些知识进行简单起升机构的设计。

3. 学生能够了解并描述起升机构在机械系统中的应用和重要性。

技能目标：1. 学生能够运用所学的理论知识，进行起升机构的选型及参数计算。

2. 学生能够使用专业软件或手工绘图方法，完成起升机构的结构设计。

3. 学生能够通过实验或模拟，分析和评价起升机构的性能，并提出改进措施。

情感态度价值观目标：1. 学生能够培养对机械设计的兴趣，激发创新意识，提高解决实际问题的热情。

2. 学生能够认识到机械设计在实际工程中的重要性，增强社会责任感和团队合作精神。

3. 学生能够通过课程学习，培养严谨、务实的学习态度，树立正确的价值观。

课程性质：本课程为机械设计课程的一部分，侧重于起升机构的设计与应用，旨在提高学生的理论知识和实践能力。

学生特点：学生已具备一定的机械基础知识，具有一定的空间想象能力和逻辑思维能力。

教学要求：结合学生特点，通过理论教学、实践操作、小组讨论等形式，引导学生掌握起升机构的设计方法，培养其解决实际问题的能力。

在教学过程中，注重目标分解，确保学生能够达到预期的学习成果。

二、教学内容1. 起升机构的原理与分类：讲解起升机构的基本工作原理，包括齿轮齿条、绳轮、液压等起升机构的分类及特点。

教材章节：第一章 起升机构概述2. 起升机构的主要参数计算：介绍起升机构设计中所涉及的主要参数，如承载能力、速度、行程等，并进行计算示例。

教材章节：第二章 起升机构参数计算3. 起升机构的结构设计：分析不同类型起升机构的结构设计方法，结合实例进行讲解。

教材章节：第三章 起升机构结构设计4. 起升机构的应用与选型：探讨起升机构在各类机械设备中的应用，以及如何根据实际需求进行选型。

教材章节：第四章 起升机构的应用与选型5. 起升机构的设计实例：通过具体设计实例，指导学生运用所学知识进行起升机构的设计。

起升机构电动机初选按起升载荷、额定起升速度及机构效率计算机构的静功率。

对于双绳抓斗的开闭机构和起升机构，每一机构的电动机静功率取为总功率的0.66倍。

根据机构的静功率和接电持续率初选电动机，机构的接电持续率(参考件)。

电动机容量校验电动机必须校验过载和发热，校验方法可相应参照电动机和饶线型异步电动机。

对于在一次使用后停歇期间内足以冷却到环境温度的电动机，按短时工作制选择容量。

短时工作制电动机额定容量由电动机制造厂提供。

在校验电动机时，若无特殊的要求，机构起动时的物品平均加速度可参照表1选取。

制动器选择起升机构的每—套独立的驱动装置至少要装设一个支持制动器。

吊运液态金属及其他危险物品的起升机构，每套独立的驱动装置至少应有两个支持制动器。

支持制动器应是常闭式的，制动轮必须装在与传动机构刚性联结的轴上。

制动安全系数应不低于：a. 一船起升机构：1.5；b. 重要起升机构：1.75；c. 吊运液态金属和危险品的起升机构：装有两个支持制动器时，每一个的制动安全系数不低于1.25；对于二套彼此有刚性联系的驱动装置，每套装置装有两个支持制动器时，每一个的制动安全系数不低于1.1；d. 具有液压制动作用的液压传动起升机构：1.25。

无特殊要求时，制动所引起的物品升降减速度不应大于表1的规定值。

推荐支持制动与控制制动并用。

控制制动可以是电气式的，如：再生制动、反接制动、能耗制动及涡流制动器等；也可以是机械式的。

控制制动仅用来消耗动能，使物品安全减速。

在与控制制动并民用时；支持制动器的最低制动安全系数仍应满足上述要求。

表1 平均升降加（减）速度计算载荷起重机机构电动机容量选择计算中的JC，CZ，G值（参考件）各种起重机的每一机构的接电持续率JC值，CZ值，稳态负载平均系数G，应根据实际载荷情况计算。

如无法获得载荷情况的详细资料，可参考表1选取。

表1 JC，CG，G值电动机的过载校验（参考件）1起升机构电动机P n ≥(H/m*λM)*(PQ*Vq/1000η)式中：Pn---- 基准接电持续率时电动机额定功率，kw；PQ---- 起升载荷，N；双抓斗电动机过载校验时应考虑负载不均匀程度。

起升机构的操作要领及安全技术起升机构是用于提升、运输、装卸和悬挂重物的重要设备。

在操作起升机构时，必须严格遵守相关操作要领，同时掌握一定的安全技术。

下面，我将结合实际情况，详细介绍起升机构的操作要领及安全技术。

一、起升机构的操作要领1. 熟悉设备的工作原理和工作规程：在操作前，必须对起升机构的工作原理和工作规程进行全面了解，了解每个按钮和开关的功能和使用方法。

2. 严格核实起升机构的安全保护装置：在操作前，必须检查起升机构的安全保护装置是否正常工作，如限位器、过载保护器等，确保安全装置处于可靠状态。

3. 使用正确的操作方法：操作起升机构时必须按照正确的操作方法进行，不能随意操作。

操作人员应根据实际需要选择合适的操作速度，不得超速或超载。

4. 保持稳定和平衡：在运输和悬挂重物时，必须保持起升机构的稳定和平衡。

在吊装过程中，应尽量避免晃动、摇摆和突然停止，以免造成事故。

5. 预防并解决故障：在操作起升机构时，操作人员应密切关注设备的运行状态，一旦发现故障，应立即停止操作，并通知维修人员进行处理。

二、起升机构的安全技术1. 安全检查：在操作前，必须对起升机构进行全面的安全检查。

包括检查机械部分、电气部分和安全保护装置等，确保设备处于正常工作状态。

2. 防止超载：起升机构在运输和吊装重物时，必须严格控制重量，不能超过设备的额定载荷。

否则容易导致设备损坏或事故发生。

3. 防止碰撞：在操作起升机构时，必须注意避免与其他设备或建筑物发生碰撞。

对于高空作业，应设置防撞装置，防止起升机构与障碍物接触。

4. 安全防护措施：操作人员必须佩戴符合要求的安全防护用品，如安全帽、防护眼镜、防护手套等。

同时，必须设置合理的防护设施，以确保操作人员的安全。

5. 紧急停机装置：起升机构应配备紧急停机装置，以应对突发情况。

操作人员必须熟悉紧急停机装置的使用方法，并随时准备进行紧急停机。

6. 定期维护和检修：起升机构必须定期进行维护和检修，确保设备处于良好的工作状态。

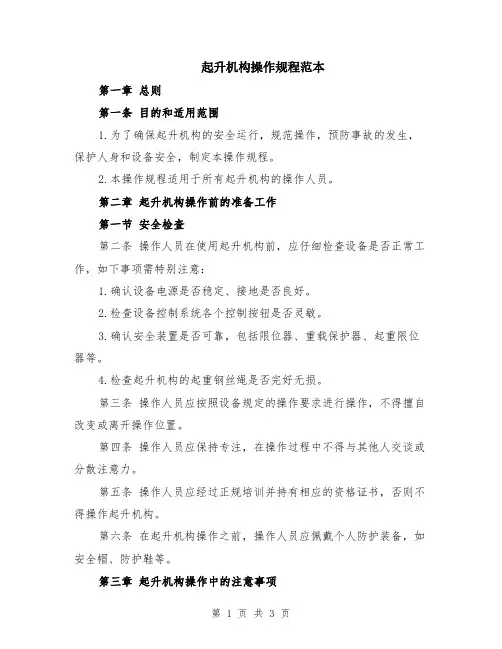

起升机构操作规程范本第一章总则第一条目的和适用范围1.为了确保起升机构的安全运行，规范操作，预防事故的发生，保护人身和设备安全，制定本操作规程。

2.本操作规程适用于所有起升机构的操作人员。

第二章起升机构操作前的准备工作第一节安全检查第二条操作人员在使用起升机构前，应仔细检查设备是否正常工作，如下事项需特别注意：1.确认设备电源是否稳定、接地是否良好。

2.检查设备控制系统各个控制按钮是否灵敏。

3.确认安全装置是否可靠，包括限位器、重载保护器、起重限位器等。

4.检查起升机构的起重钢丝绳是否完好无损。

第三条操作人员应按照设备规定的操作要求进行操作，不得擅自改变或离开操作位置。

第四条操作人员应保持专注，在操作过程中不得与其他人交谈或分散注意力。

第五条操作人员应经过正规培训并持有相应的资格证书，否则不得操作起升机构。

第六条在起升机构操作之前，操作人员应佩戴个人防护装备，如安全帽、防护鞋等。

第三章起升机构操作中的注意事项第一节起升过程中的限制条件第七条操作人员在起升机构运行过程中，应注意以下限制条件：1.确保起升机构在额定负荷范围内运行，不得超载。

2.确保提升物体的重心稳定，并采取适当的安全措施，避免物体倾斜或滑落。

3.注意危险物品的起升操作，应按照相关安全规范执行，并配备必要的安全设施。

第八条操作人员在起升过程中，应佩戴安全带，并将其锚定到安全位置上，以防止意外摔落。

第九条在起升机构移动过程中，操作人员应保持机构平稳，尽量避免急转弯或急停等危险操作。

第十条操作人员在操作过程中必须始终保持清醒状态，不得携带酒精、毒品等影响判断和反应的物品。

第二节紧急情况应急处置第十一条操作人员应熟悉起升机构的紧急停机按钮位置，并在遇到紧急情况时及时按下该按钮，切断起升机构的电源。

第十二条操作人员应熟悉起升机构的紧急下降装置，以防止在意外停电或设备故障时无法降低物体。

第十三条操作人员在紧急情况下应及时向上级报告，并遵守事故应急预案进行处置，确保人员和设备安全。

1. 引言起升机构是现代机械设备中常见且重要的部分之一。

它通常由各种机械设备组成，用于提升和运输重物。

本文将探讨起升机构的设计方案，其中包括起升机构的类型、构成要素、工作原理以及注意事项等内容。

2. 起升机构的类型起升机构可以分为几种不同的类型，常见的包括液压起升机构、气动起升机构和电动起升机构。

2.1 液压起升机构液压起升机构利用液体的力来产生起升力。

它主要由液压缸、液压泵和液压阀等组成。

液压起升机构具有结构简单、起升平稳、负载能力大等优点，广泛应用于各种工业领域。

2.2 气动起升机构气动起升机构利用气体的动力来产生起升力。

它主要由气动缸、气动泵和气动阀等组成。

气动起升机构具有启动快速、维护简单等优点，常用于一些对起升速度要求较高的场合。

2.3 电动起升机构电动起升机构利用电动机的转动产生起升力。

它主要由电动机、传动机构和控制器等组成。

电动起升机构具有起升力稳定、起升速度可调等优点，适用于各种情况。

3. 起升机构的构成要素起升机构主要由以下几个构成要素组成：3.1 起升装置起升装置是起升机构的核心部分，用于提升和运输重物。

它通常由钢丝绳、链条或液压缸等组成。

3.2 传动机构传动机构用于将起升装置的运动传递给负载物体。

常见的传动机构包括齿轮传动、链条传动和皮带传动等。

3.3 控制系统控制系统对起升机构的运行进行控制和调节。

它通常由传感器、执行器和控制器等组成，可以实现起升机构的自动化控制。

3.4 支撑结构支撑结构用于支撑起升机构的各个部分，保证其稳定运行。

它通常由钢架、支撑梁和支承装置等组成。

4. 起升机构的工作原理起升机构的工作原理根据其类型的不同有所区别。

4.1 液压起升机构的工作原理液压起升机构通过液体的压力来产生起升力。

当液压泵启动时，液压缸接收到液体，液压缸内的活塞受到液压力的作用向上移动，从而产生起升力。

4.2 气动起升机构的工作原理气动起升机构通过气体的压力来产生起升力。

当气动泵启动时，气动缸接收到气体，气动缸内的活塞受到气压力的作用向上移动，从而产生起升力。

起升机构操作规程一、总则起升机构是指用于提升、下降和移动重物的机构。

为了确保起升机构的安全运行，保护人身和设备安全，特制定本操作规程。

二、操作人员要求1. 操作人员必须经过相关培训并持证上岗。

2. 操作人员必须具备良好的身体素质和良好的职业道德。

3. 操作人员必须熟悉起升机构的结构原理、操作规程和维护方法。

4. 操作人员必须全程保持集中注意力，不得分心或参与其他活动。

三、操作前准备1. 检查起升机构的工作环境和运行区域是否安全，确保无人员和障碍物存在。

2. 检查起升机构的电源和控制系统是否正常运行。

3. 检查起升机构的起升装置、传动部件、制动器等是否正常，并进行必要的润滑和维护。

四、操作流程1. 操作人员应根据需要选择合适的起升机构和吊具，并按照规定安装好。

2. 操作人员必须按照起升机构的控制面板或遥控器的指令操作，严禁超载和超速运行。

3. 操作人员应随时观察起升机构和重物的运行状况，发现异常情况应立即停止操作并报告。

4. 在起升和下降过程中，操作人员必须保持清晰的沟通，并与其他相关人员密切合作，确保安全。

5. 吊装过程中严禁丢弃物品或向下方抛掷物品，以免造成人员伤害或设备损坏。

6. 吊装结束后，操作人员应将起升机构归位并进行必要的检查和维护。

五、安全注意事项1. 禁止操作人员越过起升机构的限制区域，以免发生意外。

2. 在操作起升机构时，严禁站在重物下方或在悬挂物的上方，防止被坠落物击中。

3. 在操作起升机构时，严禁将手指或其他身体部位伸入机构内部或缝隙，以免被夹伤。

4. 在使用起升机构时，严禁操作人员饮酒、吸烟或进行其他娱乐活动，以免影响操作安全。

5. 在操作起升机构时，严禁长时间连续工作，应适时休息，防止疲劳操作引发事故。

六、事故处理1. 若发生起升机构的故障或事故，操作人员应立即停止操作并采取相应的救援措施。

2. 报告事故发生的相关情况，配合相关人员进行事故调查和处理。

七、违规处理1. 对于严重违反操作规程的操作人员，将依法处以相应的纪律处分，并取消其起升机构操作资格。

起升机构操作规程第一章总则第一条为规范起升机构的操作行为，保障作业人员的人身安全和设备的正常运行，制定本操作规程。

第二条本操作规程适用于所有起升机构的操作人员，包括起重机、吊车、塔机、升降机等。

第三条操作人员必须按照国家的有关法律法规和技术标准，以及企业的安全管理规定进行操作。

第四条操作人员必须经过专业培训和考核合格后方可上岗操作。

对新员工进行操作培训的机构必须具备合法资质。

第二章操作要求第五条操作人员必须了解起升机构的结构和工作原理，熟悉设备的使用方法和技术规程。

第六条操作人员必须具备良好的身体素质、操作技能和应急处理能力。

第七条不得在未经允许的情况下擅自操作起升机构。

第八条操作过程中必须保持机构平稳，不能发生剧烈晃动和冲击。

第九条操作人员必须按照指定的操作程序进行操作，不得随意更改或跳过某些步骤。

第十条操作人员必须在使用起升机构前检查设备的工作状态和安全装置是否正常。

第三章安全措施第十一条操作人员必须严格按照起升机构的额定载荷进行作业，不得超载或过载使用。

第十二条操作人员必须注意设备和周围环境的安全距离，确保不会发生碰撞或意外事故。

第十三条操作人员必须定期对设备进行保养和维修，确保设备的正常运行。

第十四条操作人员必须时刻保持警觉，不得操作过程中喝酒、吸烟及进行其他不相关的活动。

第十五条操作人员必须佩戴符合作业要求的安全防护用品，包括安全帽、耳塞、防护眼镜等。

第四章应急处理第十六条在操作中如发现设备出现故障、异常或预警提示，应立即停止操作，并及时向上级报告。

第十七条在操作中如发生意外事故，应立即采取适当的应急措施，并及时向上级报告和求助。

第十八条在操作中如发现周围环境出现危险情况，应立即采取措施进行警示和疏导。

第十九条在操作中如发现作业人员或其他人员存在操作不当或不安全的情况，应予以制止并加以指导。

第五章处罚与奖励第二十条对违反本操作规程的操作人员，将视情节轻重给予纪律处分，包括扣减工资、停职、辞退等。
