机械设计复习题

机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。

2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

3、联轴器和离合器可联接两轴，使其一同回转。

机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。

6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为失效。

8、带传动的失效形式主要有带的疲劳破坏和打滑。

9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用偶数链节。

11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。

12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。

13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。

16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。

17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。

20、按用途的不同，链传动分为传动链、起重链和牵引链。

21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。

22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。

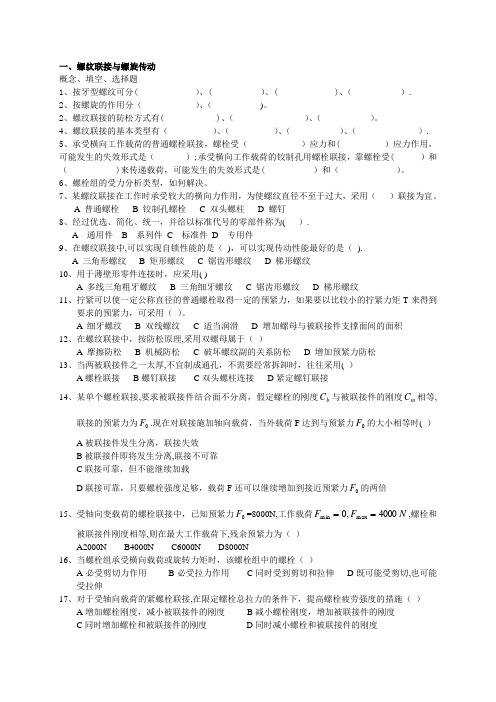

一、螺纹联接与螺旋传动概念、填空、选择题1、按牙型螺纹可分( ）、( ）、( )、（ ）.2、按螺旋的作用分（ ）、（ )。

2、螺纹联接的防松方式有( )、（ ）、（ ）。

4、螺纹联接的基本类型有（ ）、（ ）、（ ）、（ ）.5、承受横向工作载荷的普通螺栓联接，螺栓受（ ）应力和( ）应力作用，可能发生的失效形式是（ ）;承受横向工作载荷的铰制孔用螺栓联接，靠螺栓受( ）和（ )来传递载荷，可能发生的失效形式是( ）和（ ）。

6、螺栓组的受力分析类型，如何解决。

7、某螺纹联接在工作时承受较大的横向力作用，为使螺纹直径不至于过大，采用（ ）联接为宜。

A 普通螺栓B 铰制孔螺栓C 双头螺柱D 螺钉8、经过优选、简化、统一，并给以标准代号的零部件称为( ）.A 通用件B 系列件C 标准件D 专用件9、在螺纹联接中,可以实现自锁性能的是（ )，可以实现传动性能最好的是（ ).A 三角形螺纹B 矩形螺纹C 锯齿形螺纹D 梯形螺纹10、用于薄壁形零件连接时，应采用( )A 多线三角粗牙螺纹B 三角细牙螺纹C 锯齿形螺纹D 梯形螺纹11、拧紧可以使一定公称直径的普通螺栓取得一定的预紧力，如果要以比较小的拧紧力矩T 来得到要求的预紧力，可采用（ ）。

A 细牙螺纹B 双线螺纹C 适当润滑D 增加螺母与被联接件支撑面间的面积12、在螺纹联接中，按防松原理,采用双螺母属于（ ）A 摩擦防松B 机械防松C 破坏螺纹副的关系防松D 增加预紧力防松13、当两被联接件之一太厚,不宜制成通孔，不需要经常拆卸时，往往采用( ）A 螺栓联接B 螺钉联接C 双头螺柱连接D 紧定螺钉联接14、某单个螺栓联接,要求被联接件结合面不分离，假定螺栓的刚度b C 与被联接件的刚度m C 相等,联接的预紧力为0F .现在对联接施加轴向载荷，当外载荷F 达到与预紧力0F 的大小相等时( ） A 被联接件发生分离，联接失效B 被联接件即将发生分离,联接不可靠C 联接可靠，但不能继续加载D 联接可靠，只要螺栓强度足够，载荷F 还可以继续增加到接近预紧力0F 的两倍15、受轴向变载荷的螺栓联接中，已知预紧力0F =8000N,工作载荷N F F 4000,0max min ==,螺栓和被联接件刚度相等,则在最大工作载荷下,残余预紧力为（ ）A2000N B4000N C6000N D8000N16、当螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ ）A 必受剪切力作用B 必受拉力作用C 同时受到剪切和拉伸D 既可能受剪切,也可能受拉伸17、对于受轴向载荷的紧螺栓联接,在限定螺栓总拉力的条件下，提高螺栓疲劳强度的措施（ ）A 增加螺栓刚度，减小被联接件的刚度B 减小螺栓刚度，增加被联接件的刚度C 同时增加螺栓和被联接件的刚度D 同时减小螺栓和被联接件的刚度18、随着被联接件刚度的增大，螺栓的疲劳强度（ )A 提高B 降低C 不变D 可能提高也可能降低19、受轴向变载荷作用的紧螺栓联接，当增大螺栓直径时，螺栓的疲劳强度（ ）A 提高B 降低C 不变D 可能提高，也可能降低20、一普通螺栓的螺栓头标记着6。

一、判断题1、凡是机器都是由机构组成的。

(√)2、凡是构件一定都是由两个以上的零件组成的。

（×）注：组成机构的各个相对运动部分称为构件。

构件可以是单一的，也可以是几个元件组成的整体3、构件与构件之间是由运动副连接的。

（√）4、机械设计中标准化、系列化、通用化的目的主要是为了提高经济效益和保证产品质量。

5、机械设计不一定是开发创造新机械。

(√)6、压溃属表面失效的失效形式。

7、强度和刚度是零件应满足的基本要求。

(√)8、零件工作可靠并且成本低廉是设计机械零件应满足的基本要求。

(√)9、机器的可靠度取决于零件的可靠度。

(√)10、设计计算准则主要包括：强度准则、刚度准则、耐磨性准则、散热性准则和可靠性准则。

(√)11、机械设计的基本要求是：能实现预定功能、满足可靠性和经济性要求、操作方便、工作安全及造型美观、减少污染。

(√)12、边界摩擦是指接触表面吸附着一层很薄的边界膜的摩擦现象，接触情况介于干摩擦和液体摩擦两种状态之间。

(√)13、润滑脂的滴点标志着润滑脂本身耐高温的能力。

(√)14、垫圈密封形式因其结构简单、安装方便，在一般机械中应用较广。

(√)15、摩擦是机器运转过程中不可避免的物理现象。

(√)16、润滑脂是目前使用最多的润滑剂。

（×）17、润滑油的粘度愈大，内摩擦阻力就愈大，液体的流动性就愈差。

(√)18、润滑油的粘度随压强的升高而降低。

（×）19、润滑脂不宜用于高速传动的场合。

(√)20、粘着磨损是由于高温下材料互熔。

(√)21、接触疲劳磨损是由于接触应力超过强度极限。

(√)22、载荷小时，宜选用粘度较小的润滑油。

(√)23、提高耐磨性的主要工艺措施有提高表面硬度，降低表面粗糙度和改善润滑条件。

(√)24、润滑油在金属表面形成边界膜时，处于边界摩擦状态。

(√)25、两个以上的构件通过转动副并联在一处所构成的铰链称为复合铰链。

(√)26、四杆。

机构中是否存在死点位置，决定于从动件是否与连杆共线。

机械设计复习题.第1、2章平⾯机构的⾃由度和速度分析1. 什么是零件、构件、机构、机器、机械？它们有什么联系？⼜有什么区别？答：机器：通常将能够实现确定的机械运动，⼜能做有⽤功的机械功或实现能量、物料、信息的传递与变换的装置称为机器。

机构：只能实现运动和⼒的传递与变换的装置称为机器。

机械：机器和机构统称为机械。

零件：机器中每⼀个独⽴制造的单元体称为零件。

构件：机器中每⼀个独⽴运动的单元体称为构件。

2.何谓通⽤零件、专⽤零件？分别举例说明答：通⽤零件：各种机械中普遍使⽤的零件称为通⽤零件，如螺钉、轴、轴承等。

专⽤零件：在某⼀类型机械中使⽤的零件称为专⽤零件，如内燃机活塞、曲轴、汽轮机的叶⽚等。

3.何谓平⾯机构？何谓机构运动简图？有何⽤途？答：平⾯机构：所有构件都在同⼀个平⾯或平⾏平⾯内运动的机构称为平⾯机构。

机构运动简图：说明机构各构件间相对运动关系的简化图形称为机构运动简图。

⽤途：为了使问题简化，胡洛那些与运动⽆关的构件的外形和运动副的具体构造，禁⽤简单线条和符号来表⽰构件和运动副，并按⽐例定出各运动副的位置。

4.何谓运动副？运动副有哪些类型？各引⼊⼏个约束？⽤什么符号表⽰？答：运动副：这种使两构件直接接触并能产⽣⼀定相对运动的连接称为运动副。

转动副低副：两构件以⾯接触平⾯运动副（引⼊两个约束）移动副⾼副：两构件以点或线的形式接触运动副的类型（引⼊⼀个约束）空间运动副符号表⽰见课本P65.机构构件的组成有那⼏类？它必须具备什么条件？答：构件的组成：固定构件（机架）、原动件（主动件）、从动件△6. 什么是机构的⾃由度？如何计算？机构具有确定运动的条件是什么？答：⾃由度：构件的独⽴运动称为⾃由度H L PP F --=2n 3 构建具有确定运动的条件：F>0且F=原动件数7 . 什么是复合铰链？铰链数和构件数有何关系？什么是局部⾃由度？出现在哪些场合？什么是虚约束？⼀般出现在哪些场合？具体计算机构⾃由度时如何正确去掉局部⾃由度和虚约束？答：复合铰链：两个以上构件同时在⼀处⽤转动副相连接构成复合铰链。

机械设计一．判断题：1．运动副是联接，联接也是运动副。

错2．四杆机构中，曲柄的极位夹角θ越大，机构的急回特性也越显著。

对3．在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。

错4．分度圆上压力角的变化，对齿廓的形状有影响。

对5．局部自由度是不影响其它构件运动的个别构件的独立运动，因此对机构的自由度也没有影响。

错6．机构运动简图只表示构件和运动副，所以作图的时候不考虑构件的尺寸和形状。

错7．铰链四杆机构中最短的构件一定是曲柄。

错8．通过离合器联接的两轴可在工作中随时分离。

错9．凸轮转速的高低，影响从动杆的运动规律。

错10．槽轮机构的主动件一定是拔盘。

错二．选择题：1 .对于铰链四杆机构，当满足杆长之和的条件时，若取( C )为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件.2 凸轮机构从动杆的运动规律，是由凸轮的（D）所决定的。

A．压力角B．滚子C．形状D．轮廓曲线3 对于铰链四杆机构，当满足杆长之和的条件时，若取（B ）为机架，一定会得到曲柄摇杆机构。

A. 最长杆B.与最短杆相邻的构件C．最短杆D.与最短杆相对的构件4 为保证平面四杆机构良好的传力性能，（B）不应小于最小许用值。

A压力角B．传动角C．极位夹角D．啮合角5.平面四杆机构无急回特性时，行程速比系数(C )。

A．大于1 B．小于1 C．等于16. 机器与机构的区别在于(C )。

A. 是否由各种零件经装配而成的组合体B.它们各部分之间是否有确定的相对运动C. 在工作时是否能完成有效的机械功或能量转化7. 曲柄摇杆机构中，曲柄为主动件，则传动角是（ D ）。

A 摇杆两个极限位置之间的夹角B 连杆与摇杆之间所夹锐角C连杆与曲柄之间所夹锐角 D 摇杆与机架之间所夹锐角8.图示机构中有（ A ）虚约束。

A 1个B 2个C 3个D 没有9．在双曲柄机构中，已知三杆长度为a=80， b=150 ， c=120，则d杆长度为（ C ）。

一、选择题（每题2分，共20分）1.预紧力为Ｆ0的单个紧螺栓联接，受到轴向工作载荷F 之后，螺栓杆受到的总载荷Ｆ2 _____C _____Ｆ0 +F 。

Ａ.大于 B.等于 C.小于 2.提高齿轮的抗点蚀能力，可以采取______D ______的方法。

A ．采用闭式传动 B ．加大传动的中心距 C ．减小齿轮的齿数，增大齿轮的模数 D ．提高齿面的硬度 3.计算轴的公式中M e=22)(M T α+中折算系数α，是考虑T 与M 的_____ D ________。

Ａ.大小不同 B.方向不同 C.类型不同 D.循环特性不同4.对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致 D 。

Ａ.材料的力学性能下降 B.润滑油变质 C.蜗杆热变形过大 D.润滑条件恶化5.在下列四种向心滚动轴承中， A 型除可以承受径向载荷外，还能承受不大的双向轴向载荷。

Ａ.60000 B.N0000 C.NA0000 D.500006.当蜗轮材料为锡青铜时，其许用接触应力[σH ]由 B 决定。

Ａ.材料的抗胶合能力′ Ｂ.材料的抗点蚀能力 C.材料的抗弯曲变形能力〞D.材料的抗磨损能力7.工作时，承受弯矩并传递转矩的轴称为 B 。

Ａ.心轴′ Ｂ.转轴 C.传动轴〞D.阶梯轴8.减速蜗杆传动中，用 D 来计算传动比i 是错误的。

Ａ.i =ω1/ω2 Ｂ.i =z 2/z 1 C.i =n 1/n 2 D.i =d 2/d 19.对于受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲劳强度的有效措施是 _______A ___ 。

Ａ.增大被联接件的刚度 B.减小被联接件的刚度 C.增大螺栓的刚度10.在直齿圆柱齿轮传动中，保持传动比i 及小齿轮齿数z 1不变，当增大齿轮模数m 时， C 。

Ａ.轮齿弯曲强度提高，接触强度下降′ Ｂ.轮齿接触强度提高，弯曲强度下降C.轮齿弯曲强度和接触强度都提高D.轮齿弯曲强度和接触强度都降低二、填空题：（每空2分，共20分）1．在普通蜗杆传动中，在 中间平 面上的参数为标准值。

机械设计复习题复习题⼀、填空1. 在机械中，是制造的基本单元，是机构的基本运动单元。

2.闭式软齿⾯齿轮传动，⼀般应按强度进⾏设计计算，然后再校核强度。

3. 螺纹的公称直径是指螺纹的。

4. 凸轮机构中，从动件常⽤的运动规律有、和简谐运动规律三类。

5.⼯作时只受不承受的轴称为⼼轴。

6. 对轴进⾏结构设计时，必须考虑轴上零件的定位和固定和固定。

7. 带传动的失效形式主要有带的疲劳破坏和。

8. 齿轮的分度圆是具有标准和标准的圆。

9.螺纹联接的防松的⽅法分为防松、防松和破坏螺纹副关系防松。

10. 机构是指具有确定的构件组合。

11．V带传动的型号是根据和选定的。

12．对于具有两个整转副的铰链四杆机构，若取机构的为机架，则可获得双曲柄机构。

13．螺纹连接的防松的实质就是防⽌螺纹副的。

14．齿距P与π的⽐值P/π称为。

b?是根据确定的，其⼯作⾯为。

15.普通平键的宽和⾼()h16. 渐开线上任意⼀点的线必与其圆相切。

17. 对于具有两个整转副的铰链四杆机构，若取机构的为机架，则可获得双曲柄机构。

18. 当齿轮的模数相等时，齿数越多，分度圆直径就越，齿廓渐开线就越，齿根圆直径也就越。

19. 螺纹连接的防松的实质就是防⽌螺纹副的。

按⼯作原理，螺纹防松的措施有、和破坏螺纹副关系防松等三类。

⼆、单项选择1.平⾯四杆机构具有急回特性时，⾏程速⽐系数_______。

A、K＞1B、K=1C、K＜1D、K≥12．键联接、销联接和螺纹联接都属于。

（）（A）可拆联接（B）不可拆联接（C）焊接（D）以上均不是3.⼀对齿轮啮合时,两齿轮的________始终相切。

A、分度圆B、基圆C、节圆D、齿根圆4．平⾯四杆机构有急回特性的条件是（）。

（A）K=1 （B）K≤1 （C）K>1 （D）θ=05.蜗杆传动热平衡计算的⽬的是为了控制温升，防⽌。

A 、点蚀B 、胶合C 、传动效率下降D 、磨损 6．对滚动轴承进⾏轴向固定时，若需传递较⼤轴向⼒，常采⽤（）。

复习题一、填空题1.机器的基本组成要素是__机械零件__。

2.机器的基本组成部分是原动机部分、传动部分、执行部分。

3.机器由于某种故障而不能完成其预定的功能称为失效。

4.当一零件受脉动循环变应力时，则其平均应力是其最大应力的 50％。

5．若一零件的应力循环特性，σa=70N/mm2,此时σm为 70 ，σmax为 140 ，σmin 为 70 。

6．螺纹的螺旋升角愈小，螺纹的自锁性能力好。

7．普通外圆柱螺纹联接的公称直径指的是螺纹的大径，计算螺纹的危险截面时使用的是螺纹的小径。

8.三角形螺纹的牙型角α＝ 60°，适用于连接，而梯形螺纹的牙型角α＝ 30°，适用于传动。

9.普通平键联接的工作面是键的_键的两侧面_；楔键联接的工作面是键的键的上、下两面。

10.平键联接的主要失效形式有：工作面压溃（静联接），工作面磨损 (动联接），个别情况下会出现键的剪断。

11.带传动在工作过程中，带内所受的应力有松紧边上拉力产生的拉应力、离心拉应力和弯曲应力，最大应力发生在带绕进小带轮处。

12.带传动的主要失效形式为打滑和疲劳破坏。

13.带传动的设计准则是在保证带传动部打滑的情况下，使带具有一定的疲劳强度和寿命。

14.选取V带型号，主要取决于带传递的功率和小带轮转速。

15. V带传动中，主动带轮的圆周速度总高于从动轮带的圆周速度，这种现象产生的原因是。

16．链传动水平布置时，最好紧边在上，松边在下。

17.链传动的瞬时传动比不断变化的原因是由于围绕在链轮上的链条形成了正多边形。

18.在链传动中，链轮的转速越高，节距越大，则传动的动载荷越大。

19．有一链传动，小链轮主动，转速n1=800r/min，齿数z1=25，z2=50。

现假设大链轮转速降低到n2=352r/min，链条长度不变，若从动轮齿数z2不变，则变化后的主动轮齿数1z 应为 22 。

21.齿轮传动设计时，软齿面闭式传动通常先按齿面接触强度设计公式确定传动尺寸，然后验算轮齿弯曲强度。

第五章螺纹连接和螺旋传动1、普通螺栓、螺柱、螺钉是形螺纹，车床中传动丝杠采用形或形螺纹，原因是。

2．螺旋副的自锁条件是。

3、重要的联接螺栓直径不宜小于M12-M16，这是由于（）。

A、要求精度高B、减小应力集中C、便于装配D、防止拧紧时折断4、采用凸台或沉头座作为螺栓或螺母的支承面，是为了（）A、减少预紧力B、减少弯曲应力C、减少挤压应力D、便于放置垫圈5．当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（）A．螺栓联接 B．螺钉联接C．双头螺柱联接 D．紧定螺钉联接6．若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（）A．螺距和牙形角 B．升角和头数 C. 导程和牙形角 D．螺距和升角7. 当两个被联接件不太厚时，宜采用( )。

A.紧定螺钉联接B.螺钉联接C.双头螺柱联接D.螺栓联接8、.造成螺纹联接松脱的原因有哪些？写出两种螺纹联接防松方法。

9、图示刚性联轴器，螺栓孔分布圆直径为D，其传递的扭矩为T，若使用M16的普通螺栓（其螺纹小径为d1），联轴器接合面的摩擦系数为μ，可靠性系数为K，螺栓材料的许用应力为[σ]，试分析需要螺栓的个数z 的表达式。

10、(15分)图3-1示螺栓联接中,采用两个M20的普通螺栓，其许用拉应力[σ]＝l60N／mm2，联接件接合面间摩擦系数f＝0.20，防滑系数K s＝1.2，计算该联接件允许传递的静载荷F＝?(M20的螺栓d1＝17.294mm)(10分)第六章键连接1、常用的松键联接为，若该键的型号为A型，键宽为20㎜，键长为100㎜，国标代号为1096-79，则其键的标记为。

2、带传动一般将松边置于方，链传动一般将松边置于方。

带传动一般在传动系统中处于级，链传动一般置于级。

3、平键是靠键的上下两面与键槽间的摩擦力来传递载荷的。

（）4.键的剖面尺寸通常根据来选择。

A.传动转矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径5.平键与楔键相比，它只能传递转矩，不能传递轴向力，其原因是。

一、判断题１.杠杆撬石头实现的是一种工艺功能。

（ⅹ）２.国际间的经济竞争主要体现在国际市场的商品竞争，而商品竞争则主要是设计与制造水平的竞争。

（√）３.机器是由两个或两个以上相互联系配合的构件所组成的联合体。

（√）４.从机构学的角度看：机器是由各种基本机构组合而成的，其自由度应等于传动机数。

（ⅹ）５.车床的总功能是利用旋转刀具对旋转工件进行切削的功能。

（ⅹ）６.按行业分：机器可分为包装机械、纺织机械、农业机械、林业机械、工程机械、矿山机械、冶金机械等。

（√）７. 钻木取火实现的是一种动作功能。

（ⅹ）８. 市场的实践是检验设计好坏的唯一标准。

（√）９. 设计的表达有三种方式：写、说和画。

（√）１０. 从结构学的角度看：机器是由一系列基本零件组装而成的。

（√）１１. 工艺类机器是对物料进行工艺性加工的机器，其主要特征是具有专用的执行机构。

（ⅹ）１２. 好的功能原理设计应该既有创新构思，又应同时考虑其市场竞争潜力。

（√）１３. 功能原理设计必须先从明确功能目标做起，然后才能进行创新构思。

（√）１４. 在进行肌电假手设计时，指端捏紧力和手指的运动角速度是一对技术矛盾。

（√）１５. 原动机与执行机构间组成传动联系的一系列传动件称为传动机构。

（ⅹ）１６. 传动机构（系统）是将原动机的运动和动力传给工作头的中间装置。

（ⅹ）１７. 中等以上功率且启停和换向频繁时，常采用各种离合器启动和换向。

（√）１８. 安全保护装置宜装在靠近执行机构且转速较高的传动构件上。

（√）１９. 执行机构是直接接触并携带工作对象完成一定的工作，或是在其上完成一定的工艺动作。

（ⅹ）２０. 在要求精密运动的系统中，可以插入摩擦传动。

（ⅹ）２１. 在高速旋转传动中不能插入双曲柄机构。

（√）２２. 在比较小型的机器上，一般均采用集中驱动、分散控制。

（√）２３. 对于以能量转换为主要目的的机械，其主要性能指标是生产率。

（ⅹ）２４. 产品设计过程中的各种设计要求，就是设计的外围问题。

机械设计复习题及答案(一)连接。

1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。

2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。

3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。

6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。

7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。

8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。

9.4种螺纹连接的特点与适用场合。

螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。

避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。

11.螺纹的公称尺寸是哪个?。

外螺纹的大径(二)传动。

1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。

2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。

应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。

4.设计链传动时，链节数最好取偶数。

奇数。

过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。

6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。

7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。

8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。

但齿根弯曲应力σF1≠σF2。

9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。

10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。

机械设计复习题机械设计部分⼀．填空题（机械设计）：1、机械被定义为：⼈为的具有能量转换及能完成特定功能的装置。

机器不同于机构的主要特点是有能量转换。

2、带传动由带轮和标准件_带_组成，带的其主要类型有：平带、_V_带、齿形带。

齿形带具有不打滑的特点；3、渐开线齿轮⽑坯的加⼯⽅法有铸造、锻造。

渐开线齿轮轮齿的切削加⼯⽅法有：_仿形法和范成法。

4、齿轮齿⾯失效形式有齿⾯点蚀、齿⾯磨损、齿⾯胶合、塑性变形；齿体失效形式有塑性变形和轮齿折断。

5、斜齿圆柱齿轮传动其两传动轴的位置相互平⾏。

直齿圆锥齿轮传动其两传动轴的位置相互垂直。

6、按照联接类型不同，常⽤的不可拆卸联接类型分为焊接、铆接、粘接和过盈量⼤的配合。

7、常⽤的⼯程材料有以下主要类型：钢铁、陶瓷、塑料和橡胶等。

8、标准齿轮不发⽣根切的最⼩齿数为17 。

9、按照螺纹⽛型不同，常见的螺纹分为三⾓螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。

其中三⾓螺纹主要⽤于联接。

10、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。

11、在键联接中，楔键联接的主要缺点是轴与轴上零件不同轴。

12、对于螺纹联接，当两被联接件中其⼀较厚不能使⽤螺栓时，则应⽤双头螺柱联接或螺钉联接，其中经常拆卸时选⽤双头螺柱联接。

13、普通螺栓联接中螺栓所受的⼒为轴向（拉）⼒，⽽铰制孔螺栓联接中螺栓所受的⼒为轴向和剪切⼒。

14、在振动、冲击或变载荷作⽤下的螺栓联接，应采⽤防松装置，以保证联接的可靠。

15、在螺纹中，单线螺纹主要⽤于联接，其原因是⾃锁，多线螺纹⽤于传动，其原因是效率⾼。

16、在螺纹联接中，被联接上应加⼯出凸台或沉头座，这主要是为了避免螺纹产⽣附加弯曲应⼒。

17、带传动中,⼩带轮为主动轮,则最⼤应⼒发⽣在紧边进⼊⼩带轮处.。

18、带传动的型号是根据计算功率和⼩带轮⼩带轮转速选定的。

19、闭式软齿⾯齿轮传动⼀般按齿⾯接触疲劳强度进⾏设计计算，确定的参数是分度圆直径；闭式硬齿⾯齿轮传动⼀般按齿根弯曲强度进⾏设计计算，确定的参数是模数。

机械设计复习题一、选择题、填空题及判断题1．一般机械中，若两根被连接轴间存在较大的综合位移，可采用联轴器。

①齿式②凸缘③套筒④滑块2.牙嵌离合器只能在结合。

①．单向转动时②.高速转动时③. 正反转工作时④.两轴转速差很小或停车时3．齿式联轴器允许轴线具有位移；十字滑块联轴器允许轴线具有位移。

（均答一种主要位移）4. 牙嵌式离合器的常用牙形有矩形、梯形、锯齿形和三角形等，在传递较大转矩时，因为。

①. 梯形牙齿与齿接触面间有轴向分力②. 结合后没有相对滑动③.梯形牙强度高，结合或分离较容易且磨损能补偿5．非液体摩擦滑动轴承的主要失效形式是。

6.设计动压向心滑动轴承时，若宽径比L/D取得较小，则有。

①轴承端泄量大，承载能力低，温度高②轴承端泄量大，承载能力低，温度低③轴承端泄量小，承载能力高，温度高④轴承端泄量小，承载能力高，温度低7.计算滑动轴承的最小油膜厚度h min，其目的是。

①计算轴承的耗油量②计算轴承的内部摩擦力③验算轴承是否获得液体摩擦④计算轴承的发热量8.为使润滑油容易进入滑动轴承的承载区以形成油膜，最好。

①在承载区开油槽②在非承载区开油槽③在承载区和非承载区均开油槽④在轴向中间，开周向油槽9.在情况下，滑动轴承润滑油的粘度不宜取得太高①低速重载②高速轻载③人工滴油润滑④环境温度高10.滑动轴承设计中，适当选用较大的宽径比可以提高承载能力。

（A．正确B。

错误）11．不完全液体润滑滑动轴承中，为防止轴承的过度磨损应该校核、，为防止轴承温升过高产生胶合，应该校核。

12. 不完全液体润滑滑动轴承中，限制pv≤[pv]的主要目的主要是为了。

①防止金属接触②防止轴承温升过高③防止轴瓦变形④防止轴瓦压溃13．普通平键连接是根据来选出键的剖面尺寸b×h，而键的长度L是参考来确定的。

14.平键联接的主要失效形式是键的工作面。

①胶合②压溃③疲劳点蚀④磨损15.轴和轴向零件广泛采用平键连接的主要原因是。

一． 选择题1.在带、链、齿轮组成的多级传动中，带传动应放在。

A.高速级B.低速级C.高速级或低速级均可2．悬置螺母的主要作用是。

A.作为联接的防松装置B.减小螺栓系统的刚度C.使螺母中各圈螺纹受力较均匀D.防止螺栓受弯曲载荷3．为了保证轴承内圈与轴肩端面的良好接触，轴承的圆角半径r 与轴肩处的圆角半径rl 应有关系。

A. r=rl ；B. r>r1；C. r<rl4．滚动轴承代号由三段组成，其中分别为：。

A. 前置代号、基本代号和后置代号B. 精度、类型和尺寸代号C. 类型、直径系列和内径代号D. 精度、类型和内径代号5．键的截面尺寸（b 、h ）通常是根据按标准选择。

A.轴传递扭矩的大小B.传递功率的大小C.轮毂的长度D. 轴的直径6. 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器7. 增大轴的阶梯过渡圆角半径的优点是。

A. 使零件的轴向定位比较可靠B. 使轴的加工比较方便C. 使零件的轴向固定比较可靠D. 降低应力集中，提高轴的疲劳强度8.链传动张紧的目的是。

A. 使链条产生初拉力，以使链传动能传递运动和功率B. 使链条与齿轮之间产生摩擦力，以使链传动能传递运动和功率C. 避免链条垂度过大时产生啮合不良D. 避免打滑9. 角接触球轴承和圆锥滚子轴承的轴向承载能力随接触角α的增大而。

A. 增大B. 减小C. 不变D. 增大或减小随轴承型号而定10．联轴器和离合器的主要作用是。

A. 缓和冲击和振动B. 补偿两轴间可能的位移C. 传递扭矩D. 防止机器发生过载11. 承受预紧力F 0的螺栓连接在受到轴向工作载荷F ，残余预紧力F 1时，螺栓将受到总拉力F 2为。

A. 20m b mC F F F C C =++ B. 20F F F =+z C. 2b b m C F F F C C =++ D. 20b b mC F F F C C =++ 12. 在轴的强度计算时，危险剖面处的计算弯矩为ca M =，式中α为考虑的一个循环特性差异系数。

单项选择题答案1. 机械设计课程研究的对象只限于___ D __。

A. 专用零件B. 在特殊条件下工作的以及尺寸特大或特小的通用零部件C. 标准化的零部件D. 在普通工作条件下工作的一般参数的通用零部件2. 零件的工作安全系数是指_ C __。

A. 零件的许用应力与极限应力之比B. 零件的许用应力与工作应力之比C. 零件的极限应力与工作应力之比D. 零件的工作应力与极限应力之比3. 下列四种叙述正确的是__ D _____。

A. 变应力只能由变载荷产生B. 静载荷不能产生变应力C. 变应力只能由静载荷产生D. 变应力可以由变载荷产生，也可以由静载荷产生4. 某齿轮传动如图，轮2主动，则轮2的齿根弯曲应力特征是_ B _____。

A. 对称循环B. 脉动循环C. r =-0.5的循环D. r =1的循环5. 当温度升高时，润滑油的粘度___ B ____。

A. 随之加大B. 随之减小C. 保持不变D. 加大或减小视润滑油性质而定6. 螺纹连接防松的关键问题在于_C______。

A. 增加螺纹连接能力B. 增加螺纹连接的横向力C. 防止螺纹副的相对转动D. 增加螺纹连接的刚度7. 用于薄壁零件的螺纹连接，应采用__B_____。

A. 多线三角粗牙螺纹B. 三角细牙螺纹C. 梯形螺纹D. 锯齿形螺纹8. 当两个被连接件之一太厚，不宜制成通孔，且需要经常拆装时，适宜采用___C____连接。

A. 螺栓B. 螺钉C. 双头螺柱D. 紧定螺钉9. 仅受预紧力F0作用的紧螺栓连接，其螺栓的计算应力为σ =1.3F0/(πd12/4)，式中1.3是考虑____C___。

A.安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定10. 被连接件表面是铸（锻）件的毛面时，应将螺栓处加工成沉头座或凸台，其目的是_A___。

A. 避免偏心载荷B. 增大接触面积C. 容易拧紧D. 为了美观11. 某螺栓的材料性能等级为6.8，其数字6.8代表___B____。

一、填空题1、链条节数选择偶数是为接头方便，链轮齿数选择奇数是为了磨损均匀。

2、选用链条节距的原则是：在满足传递功率的前提下，尽量选用较小的节距。

3、为减小链传动的动载荷，小链轮齿数应选得多些；为防止链传动过早脱链小链轮齿数应选得少些。

4、滚子链的最主要参数是链的节距，为提高链传动的均匀性，应选用齿数较大的链轮。

5、当链节数为奇数时，必须采用过渡链节联接，此时会产生附加弯曲应力。

6、链轮转速越高，链条节距越大，链传动中的动载荷越大。

7、v带两工作面的夹角θ为40度，v带轮的槽形角υ应小于υ角。

8、带传动常见的张紧装置有定期张紧装置，自动张紧装置，张紧轮等几种。

9、v带传动中，带绕过主动轮时发生带滞后于带轮的弹性滑动。

10、v带传动中，限制带的根数z≤zmax，是为了保证每根v带受力均匀(避免受力不均)．11、限制小带轮的最小直径是为了保证带中弯曲应力至于过大。

12、在设计v带传动时，v带的型导根据传递功率和小轮带速选取。

13、单根v带在载荷平稳，包角为180°，且为特定带长的条件下所能传递的额定功率P0主要与带型号，小轮直径，小轮转速有关。

14、传动带中的工作应力包括拉应力、离心应力和弯曲应力。

15、带传动所能传递的最大有效圆周力决定于初拉力，小轮包角，摩擦系数，带速四个因素．16、带传动的失效形式有打滑和疲劳破坏。

17、r＝-l的变应力称为对称力，r＝0的变应力称为脉动变应力，当r=1 时称为静应力，当r为其他值时称为非对称循环变应力。

18、应力幅与平均应力之和等于最大应力，应力幅与平均应力之差等于最小应力，小应力与最大应力之比称为应力循环特性。

19、变载荷一定产生变应力．变应力既可能由变载荷产生，也可能由静载荷产生．但是静应力一定是由静载荷产生的。

20、根据是行随时间变化，将载荷分为静载荷和变载荷两类．同理，应力也分为静应力和变应力两大类。

21、影响机械零件疲劳强度的因素有应力集中，绝对尺寸，表面状态。

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

新建试卷20180629220042一、单选题(共73题，73分)1、7、当两个被联接件之一太厚,不宜制成通孔,且需要经常拆装时,往往采用________ 。

A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接2、6影响带传动最大有效拉力的因素为Ax预紧力F0、f和aB.大带轮直径、小带轮直径和中心距C.中心距和带长D.带轮结构形式A、销轴的轴心线3、1套筒滚子链的节距p是指在链条拉直的情况下，相邻之间的距离。

B、套筒外圆面C、滚子外圆中心1链传动的动载荷主要与有关。

Dx链板孔中心链轮的大小B、链条的长度C、链轮的转速和链节距的大小D＞链排数5、7带传动的主要失效形式是()。

A. 打滑和带的疲劳破坏B、带被静力拉断C.带轮磨损D、带变质老化6、2机械零件设计过程中.强度条件式中所采用的载荷为 A. 变载荷B 、 静载荷C.Ds 名义静载荷 计算载荷7、3餃制孔螺栓传递横向外载时,餃制孔螺栓螺纹部分承受 ________ o A 、 拉应力B 、 拉应力和剪应力C 、 剪应力8> 2滚动轴承有不同的直径系列,当两向心轴承代号仅直径系列不同时,这两 个轴承的区别在于。

AxB 、C 、D 、内.外径相同，滚动体数目不同 内径相同，外径和宽度不同 内、外径相同，滚动体大小不同 外径相同，内径和宽度不同 9、1对于v<0.6m/s 的低速链传动,其主要失效形式是拉断,因此应对链传 动逬行 校核。

A. B 、(X D 、链板疲劳强度静强度 销轴、套筒胶合滚子.套筒冲击疲劳强度 10、 1带传动与相连传动比较,带传动的主要优点是（） 。

A>B. C. D.缓冲减振 寿命长 传动功率大平均传动比准确11、 于 2在一般工程情况下.与其他传动形式比较（如齿轮传动）V 带传动适用 （） 和 （） 的场合。

A. B> C 、 D. 较大中心距较小中心距较大传动比（1 > 10）较小传动比（i W 7）12、1带传动正常工作时,紧边拉力和松边拉力满足的关系是 A 、 F1=F2B 、 Fl- F2= FeC 、 F1+ F2= FeD 、 Fl/ F2=ef a13. 3速度大于lOm/s 的闭式链传动f 一般推荐使用方式。
