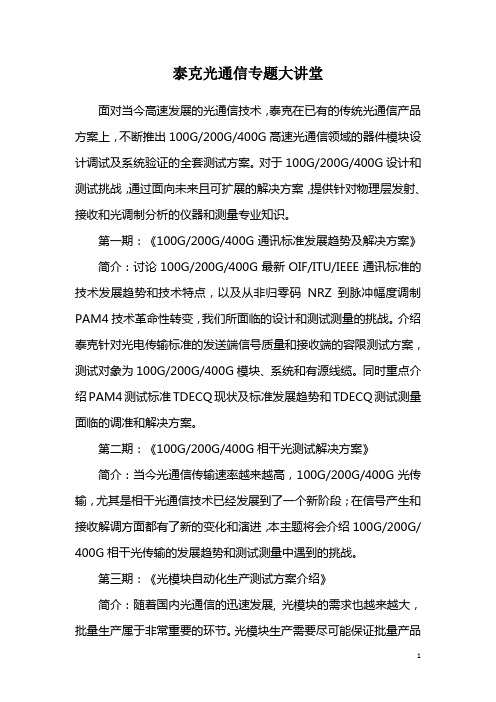

泰克光通信专题大讲堂
面对当今高速发展的光通信技术，泰克在已有的传统光通信产品方案上，不断推出100G/200G/400G高速光通信领域的器件模块设计调试及系统验证的全套测试方案。
对于100G/200G/400G设计和测试挑战，通过面向未来且可扩展的解决方案，提供针对物理层发射、接收和光调制分析的仪器和测量专业知识。
第一期：《100G/200G/400G 通讯标准发展趋势及解决方案》简介：讨论100G/200G/400G最新OIF/ITU/IEEE通讯标准的技术发展趋势和技术特点，以及从非归零码NRZ到脉冲幅度调制PAM4技术革命性转变，我们所面临的设计和测试测量的挑战。
介绍泰克针对光电传输标准的发送端信号质量和接收端的容限测试方案，测试对象为100G/200G/400G模块、系统和有源线缆。
同时重点介绍PAM4测试标准TDECQ现状及标准发展趋势和TDECQ测试测量面临的调准和解决方案。
第二期：《100G/200G/400G相干光测试解决方案》
简介：当今光通信传输速率越来越高，100G/200G/400G光传输，尤其是相干光通信技术已经发展到了一个新阶段；在信号产生和接收解调方面都有了新的变化和演进，本主题将会介绍100G/200G/ 400G相干光传输的发展趋势和测试测量中遇到的挑战。
第三期：《光模块自动化生产测试方案介绍》
简介：随着国内光通信的迅速发展, 光模块的需求也越来越大，批量生产属于非常重要的环节。
光模块生产需要尽可能保证批量产品
的质量，同时需要兼顾稳定和测试效率。
本主题将会介绍泰克光模块TX/RX整套测试方案, 以及测试过程中遇到常见问题介绍和注意事项。
新品发布NEW PRODUCTS今日电子 · 2018年5月 · 70用，简化了S M U、D M M、数据记录仪和电源仪器的操作。
泰克科技超高灵敏度和超低噪声光模块增强测试信心泰克科技为DSA8300采样示波器推出两款光模块，提供了业内超高的灵敏度和超低的噪声，增强了制造商提高生产能力、改善400G设计投入生产的良率的信心。
当安装在D S A8300采样示波器中时，专为56GBd PAM4和NRZ开发的80C20和80C21光模块提供了9μW的光学噪声。
双通道80C21使光学制造测试工程师可以把吞吐量和容量提高一倍。
如果器件未通过测试，泰克将提供一套完善的增强型P A M4分析工具，分解信号中的噪声和抖动成分，帮助工程师了解底层问题。
泰克科技D M M和D A Q简化并增强测试设置、执行和分析泰克科技推出吉时利D M M65106位半台式/系统数字万用表和D A Q6510数据采集和记录万用表系统。
这些新仪器不仅提供了简便的手势体感触摸屏界面，可以简便地、更快地进行测试设置，一目了然地监测和显示数据，还提供了强大的处理能力。
D M M6500集高级功能和经济的价格于一体，支持15种不同的测量，包括电容、数字化电压或电流波形，以及热电偶、热敏电阻和电阻式温度检测器(RTD)的温度。
可以使用1M样点/s的16位数字化仪捕获波形和瞬态事件，从而可以使用一台仪器执行更多的测量，工程师可以研究无线设备中更加复杂的负载电流特点，如物联网设备。
DMM6500拥有领先的灵敏度和精度，D C电流灵敏度是10p A，电阻灵敏度是1μΩ。
一年的精准度额定值是0.0025%，并将校准周期延长为两年，降低了拥有成本。
随着DAQ6510把简洁推向极致，通过触摸屏显示器，D A Q6510简化了多通道测量系统的设置、执行、监测和分析，现在可以通过单个显示器完成设置。
在以前的数据记录仪器中，运行长期测试的工程师一直不能评估测试进行状况。
泰克推出示波器最新的差分探头以提升工作效率
佚名
【期刊名称】《电子测试》
【年(卷),期】2003(000)004
【摘要】泰克公司日前宣布，推出多种增强示波器效率的功能，以适应高性能数字系统和设备的最新技术发展。
【总页数】2页(P127-128)
【正文语种】中文
【中图分类】TM935.3
【相关文献】
1.泰克推出高速示波器系统并扩充业内领先的TriMode探头系列 [J], 泰克公司
2.泰克公司推出配合4通道实时示波器使用的世界上速度最快的探头 [J],
3.泰克推出业内首个用于MIPI M-PHY调试与验证的测试工具对最新高速M-PHY规范的支持,包括DPOJET工具套件以及针对泰克示波器的M-PHY DigRFv4解码 [J],
4.泰克推出新型超高性能示波器——8 GHz示波器采用独特的Pinpoint^(TM)触发技术和7HP SiGe探头,使得设计人员一直能够走在快速发展的技术前面 [J],
5.泰克推出全新高性能示波器探头 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
采样率是数字上的，每秒采样多少个样点。
采样率理论上需要满足农效香采样定律，即被测信号的最高频率信号的每个周期理论上至少需要采2个点，否则会造成混叠。
但是在实际上还取决于很多其它的因素，比如波形的重构算法等，Siglent系列示波器采用先进的波形重构算法,同时配备有插值算法，精确重构波形。
一般来说采样率是带宽的4－5倍就可以比较准确地再现波形带宽与采样率示波器的带宽（BW）直接表现出它所能测量信号的最小上升时间（Tr），它们之间的关系为：BW=0.35/Tr。
示波器上标称的采样率都为实时采样率，采样率跟带宽一般没直接关系。
对带宽为60M的示波器，它能测量的最小上升时间约为6ns。
频率为1M的信号其上升沿也可做到只有200ps，拿这个示波器来测量这个信号的话其上升沿的测量值将大于6ns（探头有‘损耗’），严重失真。
对常规信号来说，示波器带宽与所测信号频率之间的关系满足三倍（精度90%）或者五倍（精度97%）原则，对三倍原则60M带宽示波器所能测量的最大频率为20M。
示波器知识100问1．对一个已设计完成的产品，如何用示波器经行检测分析其可靠性？答：示波器早已成为检测电子线路最有效的工具之一，通过观察线路关键节点的电压电流波形可以直观地检查线路工作是否正常，验证设计是否恰当。
这对提高可靠性极有帮助。
当然对波形的正确分析判断有赖于工程师自身的经验。
2．决定示波器探头价格的主要因素是什么？答：示波器的探头有非常多的种类，不同的性能，比如高压，差分，有源高速探头等等，价格也从几百人民币到接近一万美元。
价格的主要决定因素当然是带宽和功能。
探头是示波器接触电路的部分，好的探头可以提供测试需要的保真度。
为做到这一点，即使无源探头，内部也必须有非常多的无源器件补偿电路(RC网络)。
3．一般的示波器探头的使用寿命有多长时间？探头需不需要定期的标定？答：示波器的探头寿命不好说，取决于使用环境和方法。
标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必须进行探头补偿调整。
