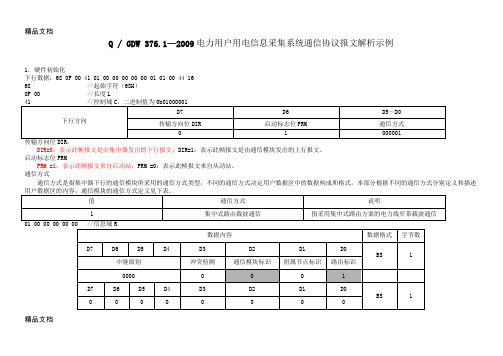

Q / GDW376.1—2009电力用户用电信息采集系统通信协议报文解析示例1．硬件初始化下行数据：68 0F 00 41 01 00 00 00 00 00 01 01 00 44 1668 //起始字符（68H）0F 00 //长度LDIR=0：表示此帧报文是由集中器发出的下行报文；DIR=1：表示此帧报文是由通信模块发出的上行报文。
启动标志位PRMPRM =1：表示此帧报文来自启动站；PRM =0：表示此帧报文来自从动站。
通信方式通信方式是指集中器下行的通信模块所采用的通信方式类型，不同的通信方式决定用户数据区中的数据构成和格式，本部分根据不同的通信方式分别定义和描述精品文档精品文档D14D0──当信息域的“通信模块标识”为0时，无地址域A 。
01 //应用功能码AFN=0x01，初始化命令 01 00 //数据单元标识Fn ，F1：硬件初始化 44 //帧校验和 16 //帧结束符上行确认：68 13 00 81 01 00 40 00 00 00 00 01 00 FF FF 00 00 C1 16 68 13 00DIR=0：表示此帧报文是由集中器发出的下行报文；DIR=1：表示此帧报文是由通信模块发出的上行报文。
启动标志位PRMPRM =1：表示此帧报文来自启动站；PRM =0：表示此帧报文来自从动站。
通信方式通信方式是指集中器下行的通信模块所采用的通信方式类型，不同的通信方式决定用户数据区中的数据构成和格式，本部分根据不同的通信方式分别定义和描述D14D0──当信息域的“通信模块标识”为0时，无地址域A。
00 //AFN=0x00，确认/否认帧01 00 //数据单元标识Fn=1，确认精品文档C1 //帧校验和16 //帧结束符2.参数初始化下行数据：68 0F 00 41 01 00 00 00 00 00 01 02 00 45 16下行数据解析：680F 00 //长度L，是指帧数据的总长度41 //控制域01 00 00 00 00 00 //信息域R01 //应用层功能码AFN=0x01，初始化命令02 00 //信息类标识，Fn=2，参数初始化45 //帧校验和16 //帧结束符上行确认：68 13 00 81 01 00 40 00 00 00 00 01 00 FF FF 00 00 C1 16 上行数据解析：6813 00 //长度L，是指帧数据的总长度81 //控制域01 00 40 00 00 00 //信息域R00 //应用层功能码AFN=0x00，确认帧01 00 //信息类标识，Fn=1，确认FF FF 00 00 //数据单元C116精品文档3. 数据初始化下行数据：68 0F 00 41 01 00 00 00 00 00 01 04 00 47 16下行数据解析：680F 00 //长度L，是指帧数据的总长度41 //控制域01 00 00 00 00 00 //信息域R01 //应用层功能码AFN=0x01，初始化命令04 00 //数据单元标识，Fn=3，数据初始化47 //帧校验和16上行确认帧解析：上行确认：68 13 00 81 01 00 40 00 00 00 00 01 00 FF FF 00 00 C1 166813 00 //长度L，是指帧数据的总长度81 //控制域01 00 40 00 00 00 //信息域R00 //应用层功能码AFN=0x00，确认帧01 00 //信息类标识，Fn=1，确认FF FF 00 00C1164. 数据转发（支持DL/T645-1997和2007格式）数据转发抄表命令 645-2007格式下行数据：68 2B 00 41 05 00 00 00 00 00 02 00 00 00 00 00 01 00 00 00 00 00 02 01 00 01 0E 68 16 00 00 00 00 00 68 01 02 43 1F 4B 16 07 16 下行数据解析：682B 00 //长度L，是指帧数据的总长度41 //控制域精品文档D14D0──路由标识：0表示通信模块带路由或工作在路由模式，1表示通信模块不带路由或工作在旁路模式。
青岛鼎信通讯有限公司目录1 .概述 (1)2 主要功能及特点 (1)2.1 上电自动读取从节点表号 (1)2.2 支持自动登录和事件上报 (1)2.3 异常事件快速上报功能 (1)2.4 支持DL/T645-1997/2007和数据透明传输 (1)2.5 支持主站模式 (1)2.6 支持节点侦听，节点中继功能 (1)3 单相模块参数 (1)3.1 串口速率：1200bps,2400bps,4800bps,9600bps (1)3.2 载波通信速率：50bps,100bps,600bps,1200bps (1)3.3 工作频率：50hz±5％ (1)3.4 工作电压： (1)3.5 工作电压范围： (1)3.6 单相通道板使用网络负载测试记录 (1)3.7 工作温度：－40℃～75℃ (1)3.8 相对湿度：≤75％ (1)3.9 功耗：通信状态下小于1.4W (1)3.10 通讯范围：整个配变台区 (1)4 单相通道模块的检测 (1)4.1 检测设备 (1)4.2 通道模块的测试环境 (2)5 外接接口定义 (2)5.1 单相通道板弱电接口的定义 (2)6 通道板的电气原理图及方框图 (2)6.1 国网单相载波通道模块工作原理框图 (2)7 单相模块的使用及注意事项 (5)7.1 单相模块不支持热插拔功能，使用过程中不允许带电插拔通道模块。
(5)7.2 单相模块所用芯片属于ESD敏感器件。
在单三相模块生产、测试、检验过程要求ESD防护。
模块测试，检验所用电源的+12V,+5V电源回路要求并接钳位于15.8V,6.8V的TVS双向二极管。
(5)8 不良现象及处理方法 (5)9 单相模块实测波形 (5)9.1 MC3361⑾脚无载波信号的振荡波形 (5)9.2 MC3361⑾脚有载波信号的振荡波形 (6)9.3 载波接受时间MC3361⑾脚，VD1实测波形 (6)9.4 载波接受时间MC3361⑾,⑼,⑶,⑻脚实测波形 (6)9.5 VT1,VT2集电极实测载波成功发送波形 (7)9.6 VT1,VT2集电极载波信号无发送波形 (7)9.7 零点信号实测波形 (8)1 .概述国网单三相模块是鼎信公司应用TCC081C在以电力线为通信介质下，实现载波通信功能的一款产品。
关于国家电网公司QGDW376.2-20091207标准宣贯的说明1.概述：国家电网公司于2009-12-7发布了最新的《Q/GDW 376.2—2009 集中器本地通信模块接口协议》，并于2010年2月24日在北京召开了标准宣贯培训会议，本文重点介绍此标准宣贯中与原版本不同及我们理解上存在不一致的地方或者原来理解上模棱两可不够确定的地方。
按照宣贯时孟宇的解释，不需要把376.2所有的协议全部都实现，因为各家采用的技术不同。
2.关于376.2标准的详细说明：2.1.条款3.1.3：载波从节点附属节点：指与载波从节点具有绑定关系的附加载波设备，通过电能表通信节点抄读的其它表计通信节点，如水表、气表、热表等，均为某（电能表）节点的附属(通信)节点。
2.2.条款4.2：字节传输格式：链路层传输顺序为低位在前，高位在后；低字节在前，高字节在后，包括ASCII字符在内(但数据单元的645报文还应按照0x68在前的方式发送)。
2.3.条款4.3.1 帧格式定义孟宇：当采集器有地址时，抄读485表时，在下行报文中，地址域中的目的地址可以是采集器地址，数据单元中的645报文中的地址应为485表地址。
2.4.条款4.3.3：帧格式定义：长度L由1个字节改为2个字节，包括用户数据长度L1和6个字节的固定长度（原为5个字节），长度L由不大于255改为不大于65535。
扩展协议也应同步修改！2.5.条款5.4.2：应用功能码AFN：02H-F1：转发命令：要求在有路由模式下也要支持此功能（详见宣贯材料P152）。
2.6.条款5.5.5.1.3.1 ：发送测试此条款的目的是为了测试芯片的功耗、温升等，在以后送检时可能会用上，在我们的产品中应增加此功能。
2.7.条款5.5.1.3.2 F2：否认：按孟宇的解释，否认帧是用于集中器与本地模块间的本地通信帧，除有明确说明外，不能用于远程抄读类型的任务中，如“监控载波从节点”指令。
修订历史记录电科院国网集中器载波模块通信遵循《Q/GDW376.2-2009 电力用户用电信息采集系统通信协议第二部分：集中器本地通信模块接口协议》，所支持内容为其子集。
一. 通信帧格式及协议说明1.1 通信帧格式如图1固定报文头控制域用户数据区帧校验和图11.2 通信格式说明◆长度L：2个字节。
645.控制域C：载波模块只对传输方向位DIR判别，其他不判断。
645.信息域R：下行报文载波模块只对通信模块标识和中继级别判别，其他不判断；通信标识根据应用功能码(AFN)判断为0或1，中继级别必须为0。
上行报文支持中继级别和实测相线标识，上行报文信息域如图2所示。
◆地址域A：本协议不支持中继地址，无中继地址域。
通信模块标识为1时，需包含源地址和目的地址。
通信标识为0时，不包含源地址和目的地址。
源地址主要用于区分不同台区，防止台区串扰，源地址建议采用集中器地址，源地址不能为0。
三. 项目功能说明3.1 转发命令（AFN=02H）支持DL645-1997和DL645-2007协议转发。
该命令支持对所有645报文转发，如抄表命令、表号注册、广播校时等。
3.1.1 表号注册为了实现表号注册功能，对645协议做了扩充。
广播召读表地址请求帧功能：请求召读集中器所带所有表的表地址。
控制码：C=0EH地址域：99…99H数据长度：L=00H帧格式：从站正常应答帧功能：正确执行命令的设备应答，返回表计地址码控制码：C=8EH地址域：A0…A5（设备当前地址码）数据长度：L=06H数据域：A0…A5（所带表地址码）帧格式：对于地址域，若为采集器，则为采集器所带的表地址（同数据域的表地址）；若为载波表，则为载波表地址。
3.2 厂家代码和版本信息（AFN=03H）返回9个字节，见Q/GDW 376.2之5.5.4.2.2.1。
3.3 设置载波主节点地址（AFN=05H F1）设置内容对模块无效，只是兼容集中器厂家的冗余项，模块始终返回确认。

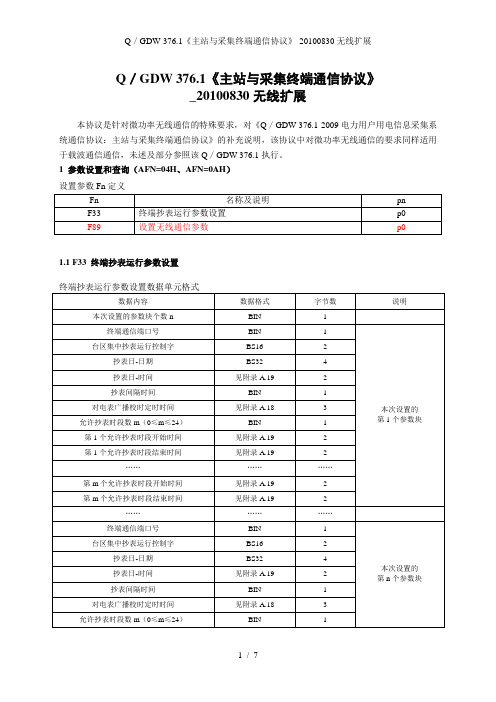

Q／GDW 376.1《主站与采集终端通信协议》_20100830无线扩展本协议是针对微功率无线通信的特殊要求，对《Q／GDW 376.1-2009电力用户用电信息采集系统通信协议：主站与采集终端通信协议》的补充说明，该协议中对微功率无线通信的要求同样适用于载波通信通信，未述及部分参照该Q／GDW 376.1执行。
1 参数设置和查询（AFN=04H、AFN=0AH）设置参数Fn定义1.1 F33 终端抄表运行参数设置——台区集中抄表运行控制字：● D15～D13：抄表间隔，0～5分别表示1、2、4 、8、12、24小时；● D12～D11：自动启动一次抄所有表，最长持续时间。
0～2分别表示1、2、3、4 小时；● D10～D8：重抄轮次，0表示不重抄，1～7分别表示重抄1～7轮；● D7: 是否抄购电信息标志，“1”表示抄购电信息，“0”表示不抄购电信息；● D6: “1”表示集中器每次启动抄表前发送“数据区初始化（节点侦听信息）”命令，master收到后将路由清除。
“0”表示正常抄表；● D5置“1”要求终端抄读“电表状态字”，置“0”不要求；● D4置“1”要求终端搜寻新增或更换的电表，置“0”不要求；● D3置“1”要求终端定时对电表广播校时，置“0”不要求；● D2置“1”要求终端采用广播冻结抄表，置“0”不要求；● D1置“1”要求终端只抄重点表，置“0”要求终端抄所有表；● D0置“1”不允许自动抄表，置“0” 要求终端根据抄表时段自动抄表。
——抄表日包括日期和时间，其中“日期”由4字节的D0～D30按顺序对位表示每月1日～31日，置“1”为有效，置“0”为无效；“时间”不能与“允许抄表时段”冲突，即应落在允许抄表时段内。
——终端抄表间隔为终端实时抄表的时间间隔，取值范围为1～60分钟。
——对电表广播校时定时时间：当日=0时，表示每日校时。
1.2 F89设置无线通信参数（信道、发射功率、空中波特率等）数据单元格式：――主无线模块发射功率：编码表示主无线模块发射功率，0～7依次表示8个功率发射等级，0为最大发射功率等级，7为最小发射功率等级；出厂时默认为0；――无线空中波特率：编码表示电能表、交流采样装置与终端的通信波特率，1～7依次表示1200、2400、4800、7200、9600、19200、38400；――无线网络标识：一个集中器管理的下行无线Mesh网络的网络标识；一般默认为0，当多个集中器使用相同信道，且安装距离较近时，需要使用不同的网络标识，保证它们之间不互相转发。
国网集中器本地通信模块RTB-GW(v1.0)修改说明青岛东软—崔增华2010-03-16一、参照Q/GDW 375.2—2009，原载波通信模块不满足项和内容：【条文】6.1 远程通信接口——集中器应标配1个RJ-45接口，RJ-45接口插拔寿命：≥500次。
〈不满足项和内容〉：RJ-45接口网络变压器要求放置在载波通信模块中，原设计网络变压器放置在核心板上。
【条文】6.3.1 本地通信模块接口〈不满足项和内容〉：考虑到指示灯驱动方便，19、20脚改为高电平有效，原电路板设计为低电平有效，需要相应修改。
〈不满足项和内容〉：由于网络变压器的存在，需要1个+3.3v的电源接口，根据各厂家建议采用13脚。
【条文】附录A.8.2 载波通信模块状态指示电源T/R LINK DATA载 波网 络图A.17 载波通信模块指示灯电源灯——模块上电指示灯，红色。
灯亮时，表示模块上电；灯灭时，表示模块失电。
T/R灯——模块数据通信指示灯，红绿双色。
红灯闪烁时，表示模块接收数据；绿灯闪烁时，表示模块发送数据。
A灯——A相发送状态指示灯，绿色。
B灯——B相发送状态指示灯，绿色。
C灯——C相发送状态指示灯，绿色。
〈不满足项和内容〉：原设计A灯，B灯，C灯与电源连在一起，处于常亮状态。
二、载波通信模块RTB-GW(v1.0)修改说明：【条文】6.1 远程通信接口——集中器应标配1个RJ-45接口，RJ-45接口插拔寿命：≥500次。
〈修改内容〉网络变压器放置在载波通信模块上；考虑兼容性，增加连接焊盘，可以短路网络变压器；网络变压器的2、5、7脚连接+3.3v 。
考虑生产和测试，核心板上的网络变压器不需要去掉。
【条文】6.3.1 本地通信模块接口RJ45指示灯/LED_ACT，/LED_LINK改为高电平有效，电路原理图指示灯原连接+3.3v 修改为连接GND。
考虑程序向前的兼容性，在主板口线上增加反向电路。
【条文】〈修改内容〉13脚定义已经改为+3.3v，不需要修改。
SPM-D2-11 系列产品规格CN37623负载共享 同步器适用于三相交流发电机组∙ 针对一个断路器的 同步 ∙ 有功功率(kW) / 无功功率(VAR)共享 （模拟） ∙ 发电机保护 ∙ 有功功率及功率因数控制 ∙ 频率、相位及电压 匹配 ∙ 兼容广泛的GOV 和AVR ∙ 模拟输入以外部控制有功功率设置点 ∙ 断路器时间补偿 ∙ 用于显示发电机和总线值的两线清晰LCD 显示屏 ∙ 前部同步指示器以方便调试 ∙ 可通过HMI 或PC 配置 ∙ 带有 CE 标记 （符合 RoHS2） ∙ UL/cUL 列表说明Woodward 了解发电项目的时间紧迫性。
努力延长部件的使用寿命，这是我们确保客户业务成功的方式之一。
Woodward 已稳定供应和支持 SPM-D 系列同步器长达 20 余年之久。
通过采用先进的简易更换部件，目前 SPM-D2 系列同步器的使用寿命得以延长。
所有 SPM-D2 同步器均设密码保护，可如 之前一样通过 HMI 配置或使用 USB 接口通过工具包配置工具配置。
SPM-D2-11 是一款基于微处理器的同步器，专用于配备 Woodward 或者其它可兼容的速度控制器和自动化电压调节器的两相或三相交流发电机。
SPM-D2-11 同步器可使用模拟或离散输出偏置信号提供自动频率、相位和电压匹配。
它整合了一个断路器同步、负载和功率因数控制或同步负载共享及发电机保护功能。
这款同步器适用于广泛的原动机和发电机，因为可设置其控制信号以适应几种发电机组类型，包括从发动快速的柴油发动机到发动缓慢的燃气轮机。
SPM-D2-11 同步器现提供 1 种基本型号：∙ SPM-D2-11 …/LSXR ：提供一相/两线电压测量，具有模拟或离散偏置信号、模拟有功和无功负载共享线路和发电机保护。
特性∙ 电压匹配的相位匹配或转差频率同步∙ 具有 I 级精确度的两相发电机和总线真实 RMS 电压感应 ∙ 可选择操作模式，如 SPM-A （运行、检查、允许和关闭） ∙ 同步检查和同步时间监控 ∙ 按需 CB 失效母线关闭∙ 两个模拟负载共享线路，用于负载/无功功率共享 ∙ 电源并行运行中的有功功率和功率因数控制 ∙ 孤网运行中的电压和频率控制∙ 根据参数（2 个值）或通过 0/4 到 20 mA 模拟输入的发电机真实功率设置点 ∙ 柔性卸载和继电器输出的功率限制值∙ 控制输出：离散提高/降低所有变型中的速度和电压或模拟信号（电压、电流和 PWM ） ∙ 发电机一相 CT 感应，具有功率、过载、电压和频率保护 ∙ 用于操作、警报和测量值显示和参数化的两线清晰液晶显示屏 ∙ 前部配有同步指示器，可指示断路器状态/控制活动 ∙ 参数的多级密码保护∙可通过 USB 配置的 Woodward ToolKit™ 软件 ∙ 两种内置语言：英文、德文新特性 ✓可通过 USB 连接至 PC ✓支持工具包配置✓针对所有变型的密码保护✓与 SPM-D 具有相同的外观和界面 ✓轻松更换option (please order brackets P/N 8923-1023)Front view2008-04-28 | SPM-D Dimensions spmdww-0818-ab.SKFBottom view722735Back view with connecting terminalsConfiguration portConfiguration portSPM-D11The presence of the terminal strips depends on the Package configuration规格（更多详细信息请参阅特定手册）电源 ........................ 12/24 V DC （9.5 到 32 V DC ） 固有消耗 .................................... 最大 8 W 环境温度（运行） ....................... -20 到 70 °C 环境湿度 ................................. 95%，不凝结 电压 ................. (both ranges within one unit ondifferent terminals, /)[1] 100 Vac 额定 (V 额定) .................. 63/110 V AC 最大值 (V 最大值) .................... 150 V AC 及 [4] 400 Vac 额定 (V 额定) ............... 230/400 V AC 最大值 (V 最大值) .................... 300 V AC 额定冲击电压(V 冲击) .... [1] 2.5 kV 、[4] 4.0 kV 精确度 ........................................ 等级 1 测量频率 ..................... 50/60 Hz （40 到 70 Hz ） 线性测量范围 .............................. 1.25 x V 额定 输入电阻 ............. [1]0.21 兆欧姆、[4]0.696 兆欧姆 电流 额定 (I 额定) [1]…/1 A、[5] … /5 A 线性测量范围 ................................ 3.0×I 额定 负荷 ....................................... < 0.15 VA 额定短时过载电流 (1 s) ...... [1] 50×I 额定、[5] 10×I 额定 离散输入 ........................................ 孤网 输入范围 .................................... 12/24 V DC 输入电阻 ............................... 约 6.8 千欧姆 模拟输入 .................................. 可自由扩展 分辨率 ......................................... 10 位 0/4 mA 到 20 mA 输入 ........................ 250 Ohms继电器输出 ........................................ 孤网 触点材料 ......................................... AgCdO 负载 (GP) (V 连续、继电输出) AC ： ............... 2.00 A AC @250 V AC DC ：2.00 A DC @24 V DC /0.36 A DC @125 V DC /0.18 A DC @250 V DC 控制器负荷 (PD) AC ： .............................. B300 DC ：1.00 A DC @24 V DC /0.22 A DC @125 V DC /0.10 A DC @250 V DC 模拟输出（孤网） ............................ 可自由扩展 类型 ............................. ± 10 V/± 20 mA/PWM 绝缘电压（连续，AVR 输出） ...................... 300 V AC 绝缘电压（连续，Gov 输出） ...................... 100 V AC Versions ........................ ±10 Vdc, ±20 mA, PWM 分辨率 ........................................... 12 位 ± 10 V（可扩展） ............................... 内电阻 ± 20 mA（可扩展） ................... 最大载荷 500 Ohms 外壳 前面板嵌入式安装 ......... 类型 APRANORM DIN 43 700 尺寸 WxHxD .............. 142 × 72 × 122 mm 前部剪切 WxH ......... 138 [+1.0] × 68 [+0.7] mm 连接 ............................... 螺丝/插头端子取决于 连接器 1.5 mm² 或 2.5 mm² 前部 .......................................... 绝缘表面 保护系统/密封 ............................... 正确安装时 前部 .............................. IP42 前部 ...... IP54（带垫圈 P/N 8923-1037） 后部 .............................. IP20 重量 .......................................... 约 800 g 扰动试验 (CE) ................. 根据适用 EN 指南进行试验 列表 ........................... CE 、UL/cUL 一般地区列表 船舶（待定） ........... LR （型号审批）、ABS （型号审批）尺寸端子图相关产品∙负载共享同步器SPM-D2-10（产品规格 # 37622）∙数字同步器和负载控制器 DSLC-2（产品规格 # 37493）∙主站同步器和负载控制器 MSLC-2（产品规格 # 37494）∙负载共享速度控制器2301E（产品规格 # 03404）∙负载共享模块LSM（产品规格 # 82686）∙SPM-A同步器（产品规格 # 82383）∙发电机组学习模块（产品规格 # 03412）：P/N 8447-1012联系方式北美洲和中美洲电话：+1 970 962 7331 ✉*****************************南美洲电话：+55 19 3708 4800 ✉************************欧洲电话（斯图加特）：+49 711 78954 510电话（肯彭）：+49 2152 145 331✉****************************中东和非洲电话：+971 2 6275185 ✉*************************俄罗斯电话：+7 812 319 3007 ✉****************************中国电话：+86 512 8818 5515 ✉***************************印度电话：+91 124 4399 500 ✉***************************东盟和大洋洲电话：+49 711 78954 510 ✉***************************以变更为准，错误除外。
EASTSOFT®密级：分发号：技术文件Router通信模块下行通信协议拟制：日期：2010.03.16审核：日期：批准：日期：1概述 (3)2载波通信模块对标准Q/GDW 376.2协议所支持的内容 (3)3标准Q/GDW 376.2协议实现说明 (4)4集中器操作流程说明及建议： (8)4.1执行标准Q/GDW 376.2协议 (8)4.2执行扩展的路由通信协议 (9)1概述集中器与载波通信模块的下行通信协议遵从国家电网公司Q/GDW 376.2《电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议》，所支持的具体规约内容为其子集，另外，由于此Q/GDW 376.2协议是基于集中式抄读模式制定的协议，无法兼容并行、分布式等抄读模式下的路由访问策略，所以我们在标准Q/GDW 376.2协议基础上进行了适当扩充。
扩展协议的具体内容详见《集中器与Router通信模块间的扩展通信协议.doc》。
2载波通信模块对标准Q/GDW 376.2协议所支持的内容3标准Q/GDW 376.2协议实现说明3.1信息域填写说明：下行报文：---中继级别：地址域中有中继地址时为中继地址数量，否则为0；---冲突检测：0；---附属节点标识：0无附属节点；---路由标识：0通信模块带路由或工作在路由模式；---纠错编码标识：0信道未编码；---信道标识：0不分信道；---预计应答字节数：建议按DL/T645 1997或2007协议的上行帧长度填写，0 为默认时间（为0时可能造成点抄延时时间计算值偏大）；---通信速率：0默认通信速率；---速率单位标识：0 表示bps；上行报文：---中继级别：上报抄读数据时为实际中继深度，其它为0；---路由标识：0通信模块带路由或工作在路由模式；---信道标识：0不分信道；---电表通道特征：0或1；---实测相线标识：0不确定；---末级应答信号品质：0 无信号品质；---末级命令信号品质：0 无信号品质；3.2确认∕否认（AFN=00H）F1 确认：对收到的集中器下行指令，通信模块根据支持和协议约定回应确认帧。
Q/GDW 376.2国网载波路由模块协议说明（N12N6协议）内部型号：GWR-M001型号说明：国网晓程载波路由模块日期：2011 年4月V1.0：标准版本；硬件基于单芯片CEP3001AC（PL3201B）V1.2：第一次发布版本V1.4：增加了串口发送载波发送缓冲长度后的版本；V1.5：2011-1发布最新版本，完善了学习收敛，每块表学习时间约5分钟；（请更新为此版本）北京福星晓程电子科技股份有限公司目录目录 (ii)集中器载波路由模块Q/GDW-376.2协议说明 (3)一GDW-M001模块支持项目 (3)二标准Q/GDW 376.2协议实现说明 (4)2.1信息域R填写说明 (4)2.1.1 下行报文： (4)2.1.2 上行报文： (5)2.2 确认∕否认（AFN=00H） (6)2.3 初始化（AFN=01H） (6)2.4 查询数据（AFN=03H） (7)2.5链路接口检测（AFN=04H） (7)2.6 控制命令（AFN=05H） (7)2.7主动上报（AFN=06H） (8)2.8路由查询（AFN=10H） (8)2.9路由设置（AFN=11H） (9)2.10路由控制（AFN=12H） (10)2.11路由数据转发（AFN=13H） (10)三建议集中器操作流程说明 (11)3.1 上电启动 (11)3.2 载波主节点地址 (12)3.3 路由模块档案管理 (12)3.4 集中器点抄 (13)3.5 集中器轮抄 (14)3.6 集中器控制路由学习 (14)3.7启动表号自动上报 (15)集中器载波路由模块Q/GDW-376.2协议说明载波路由模块通讯协议遵从国家电网公司电力用户用电信息采集系统通信协议Q/GDW-376.2《电力用户用电信息采集系统通信协议：集中器本地路由模块接口协议》，集中器与下行通信路由模块本地接口部分，所支持的具体规约内容为其子集。
本文档说明范围限于国网标准规约（N12规约及N6规约，二者只在载波帧上有差异，调用方式完全一致）。
一GDW-M001模块支持项目集中器载波模块支持的协议条目如表1“GDW-M001路由模块支持项目”栏目中所示。
对于未勾选的项目，若模块收到该命令将回否认帧。
“路由模块标识”栏目中“0”表示对应命令是对GDW-M001模块操作，“1”表示对载波表（或载波采集器）操作，“0、1”表示既可以对模块也可以对载波表操作。
表1 GDW-M001路由模块支持项目二 标准Q/GDW 376.2协议实现说明 2.1信息域R 填写说明2.1.1 下行报文：表1（引用Q/GDW 376.2）——路由标识：0表示路由模块带路由或工作在路由模式，1表示路由模块不带路由或工作在旁路模式。
——附属节点标识：0无附属节点；路由模块暂不支持附属节点；——路由模块标识：0表示对集中器的路由模块操作，1表示对载波表的路由模块操作。
——冲突检测：0表示不进行冲突检测；路由模块暂不支持；——中继级别：取值范围0～7，0表示无中继。
——信道标识：0表示不分信道。
——纠错编码标识：0表示信道未编码。
——预计应答字节数：建议按DL/T645协议的上行帧长度填写，0为默认时间；路由模块暂不分析此项。
——通信速率：0表示默认通信速率，路由模块默认通信速率为500bps=01F4H。
——速率单位标识：0表示bps。
2.1.2 上行报文：表2（引用Q/GDW 376.2）——路由标识：0表示路由模块带路由或工作在路由模式，1表示路由模块不带路由或工作在旁路模式。
——路由模块标识：0表示对集中器的路由模块操作，1表示对载波表的路由模块操作。
——中继级别：为0，无中继地址域。
——信道标识：0表示不分信道。
——实测相线标识：0不确定，若从节点通信成功，返回实际相线，1、2或3；——电表通道特征：0保留。
——信号品质：0 无信号品质。
2.2 确认∕否认（AFN=00H）F1确认：对接收到的集中器下行命令，模块根据支持和处理情况回确认帧。
F2否认：若模块不支持接收到的集中器下行命令，或收到错误命令，回否认帧。
——错误状态字：0为通信超时，1为无效数据单元，2为长度错，3为校验错误，4为信息类不存在，5为格式错误，6为表号重复，7为表号不存在，8为电表应用层无应答，9～255备用。
2.3 初始化（AFN=01H）要求先执行暂停命令，待路由模块停止所有正在执行的工作后执行初始化命令。
F1硬件初始化：模块执行复位操作，集中器根据需要可复位模块。
例如模块死机，不应答命令等情况。
//需要更新：【集中器请求：68 0F 00 41 00 00 00 00 00 00 01 01 00 43 16路由模块返回确认：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 0F 00 8F 16】F2参数区初始化：将加载的主节点地址、电表地址等信息全部删除。
初始化后返回确认帧。
初始化后主节点地址返回默认值6*BBH。
//需要更新：【集中器请求：68 0F 00 41 00 00 00 00 00 00 01 02 00 44 16路由模块返回确认：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 00 00 80 16】F3数据区初始化：将路由中继信息、主动注册的节点等相关信息全部删除、并停止路由学习，然后回应确认报文。
若集中器认为模块内已有中继路径不可信时，可执行此命令。
//需要更新：【集中器请求：68 0F 00 41 00 00 00 00 00 00 01 04 00 46 16路由模块返回确认：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 00 00 80 16】对路由模块初始化后，与路由模块冷启动的工作状态基本一致，不再继续路由学习；如有需要，可以通过AFN11-F4启动路由模块全部重新学习中继。
2.4 查询数据（AFN=03H）F1：厂商代码和版本信息：集中器请求：68 0F 00 41 00 00 00 00 00 00 03 01 00 45 16路由模块返回：68 17 00 81 00 00 00 00 00 00 03 01 00 58 43 30 31 01 11 C2 15 6A 16返回数据内容说明：版本日期月版本日期年F4：载波主节点地址：返回集中器通信模块地址；集中器请求：68 0F 00 41 00 00 00 00 00 00 03 08 00 4C 16路由模块返回：68 15 00 81 00 00 00 00 00 00 03 08 00 BB BB BB BB BB BB EE 16（载波主节点地址：6*BB）2.5链路接口检测（AFN=04H）F1发送测试：根据检测部门要求，模块可持续发送时间由集中器设定的固定报文，用于测量发射功率、频谱等参数。
2.6 控制命令（AFN=05H）F1：设置载波主节点地址：集中器修改本地通信模块的主节点地址。
通信模块默认的主节点地址为6*BB ；集中器可以修改载波主节点地址，但载波主节点地址不得与载波从节点地址、采集器下RS485电表地址重复。
集中器请求：68 15 00 41 00 00 00 00 00 00 05 01 00 ab 89 67 45 23 01 4B 16（载波主节点MAC设置为：0123456789ab）路由模块返回确认：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 00 00 80 162.7主动上报（AFN=06H）F1上报载波从节点信息：在启动表号自动上报功能（AFN=11-F5）情况下，模块按规约格式主动上报一块电表表号信息。
上报条件：节点未曾上报。
路由模块发送：68 19 00 81 00 00 00 00 00 00 06 01 00 01 33 00 00 00 00 00 01 02 00 BF 16 集中器返回确认/否认帧。
2.8路由查询（AFN=10H）F2载波从节点信息：查询路由模块内存储的载波从节点信息。
每次只能查1个载波从节点。
—-从节点总数量：模块内从节点的总数量；【集中器发：68 12 00 41 00 00 00 00 00 00 10 02 00 01 00 0E 62 16路由板回：68 22 00 81 00 00 00 00 00 00 10 02 00 02 00 02 04 00 10 19 05 09 00 00 11 00 00 00 00 00 00 00 E3 16】当查询范围内有某序号的节点不存在，则返回ERR=7（表号不存在）的否认帧。
F3指定载波从节点的上一级中继路由信息：信息中包含的有效数据为查询表的上一级中继表号，和查询表的总中继级数。
F4路由运行状态：查询模块学习中继状态和进度情况。
用于判断是否适合开始执行其它工作。
该命令只反映中继学习状态。
其中包含从节点总数量、已学习完路由从节点数量。
—-纠错编码：固定为0；—-上报事件标志：固定为0；—-工作标志：1为正在路由学习，0为停止工作；—-路由完成标志：1为路由学习完成，0为未完成；集中器读取后，当已学习完路由从节点数量小于从节点总数量时，路由模块还有从节点未学习到；如果分配的路由学习时间已经结束，建议暂停学习后，进行补抄。
集中器发送：68 0F 00 41 00 00 00 00 00 00 10 08 00 59 16路由板回应：68 1F 00 81 00 00 00 00 00 00 10 08 00 01 01 00 01 00 00 00 00 F4 01 00 00 00 08 08 08 A9 162.9路由设置（AFN=11H）F1添加载波从节点：集中器向模块添加载波从节点信息（包括采集器通信模块和载波表通信模块）；每次只能添加1个载波从节点。
规约类型字节需要按照电表实际情况填写。
添加载波从节点操作前需要暂停路由学习。
集中器发：68 19 00 41 00 00 00 00 00 00 11 01 00 01 81 00 00 00 00 00 01 00 02 D8 16 路由板回：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 00 00 80 16F2删除载波从节点：集中器删除模块内的载波从节点地址信息。
每次只能删除1个载波从节点。
删除载波从节点操作前需要暂停路由学习。
路由模块删除载波从节点后，原来序号保留下来备用，后续载波从节点的序号不受影响。
集中器发：68 16 00 41 00 00 00 00 00 00 11 02 00 01 81 00 00 00 00 00 90 16路由板回：68 13 00 81 00 00 00 00 00 00 00 01 00 FF FF 00 00 D6 16F4设置工作模式：启动路由模块的工作状态进入中继学习状态。
