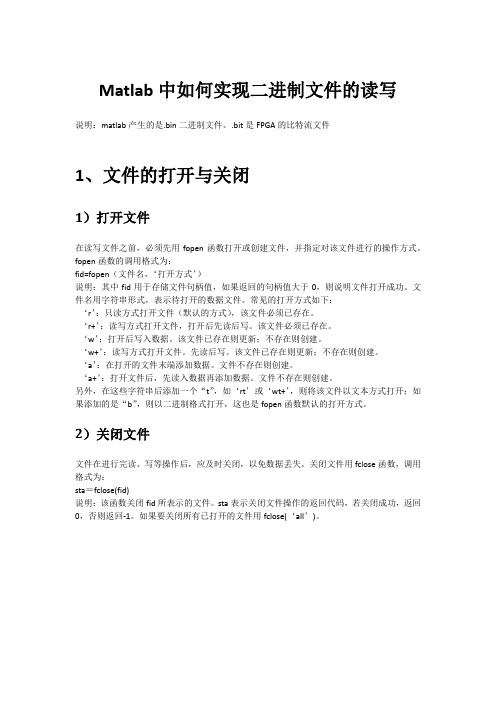

Matlab中如何实现二进制文件的读写说明：matlab产生的是.bin二进制文件。
.bit是FPGA的比特流文件1、文件的打开与关闭1）打开文件在读写文件之前，必须先用fopen函数打开或创建文件，并指定对该文件进行的操作方式。
fopen函数的调用格式为：fid=fopen（文件名，‘打开方式’）说明：其中fid用于存储文件句柄值，如果返回的句柄值大于0，则说明文件打开成功。
文件名用字符串形式，表示待打开的数据文件。
常见的打开方式如下：‘r’：只读方式打开文件（默认的方式），该文件必须已存在。
‘r+’：读写方式打开文件，打开后先读后写。
该文件必须已存在。
‘w’：打开后写入数据。
该文件已存在则更新；不存在则创建。
‘w+’：读写方式打开文件。
先读后写。
该文件已存在则更新；不存在则创建。
‘a’：在打开的文件末端添加数据。
文件不存在则创建。
‘a+’：打开文件后，先读入数据再添加数据。
文件不存在则创建。
另外，在这些字符串后添加一个“t”，如‘rt’或‘wt+’，则将该文件以文本方式打开；如果添加的是“b”，则以二进制格式打开，这也是fopen函数默认的打开方式。
2）关闭文件文件在进行完读、写等操作后，应及时关闭，以免数据丢失。
关闭文件用fclose函数，调用格式为：sta＝fclose(fid)说明：该函数关闭fid所表示的文件。
sta表示关闭文件操作的返回代码，若关闭成功，返回0，否则返回-1。
如果要关闭所有已打开的文件用fclose(‘all’)。
2、二进制文件的读写操作1）写二进制文件fwrite函数按照指定的数据精度将矩阵中的元素写入到文件中。
其调用格式为：COUNT＝fwrite（fid，A，'precision'）说明：其中COUNT返回所写的数据元素个数（可缺省），fid为文件句柄，A用来存放写入文件的数据，precision代表数据精度，常用的数据精度有：char、uchar、int、long、float、double等。

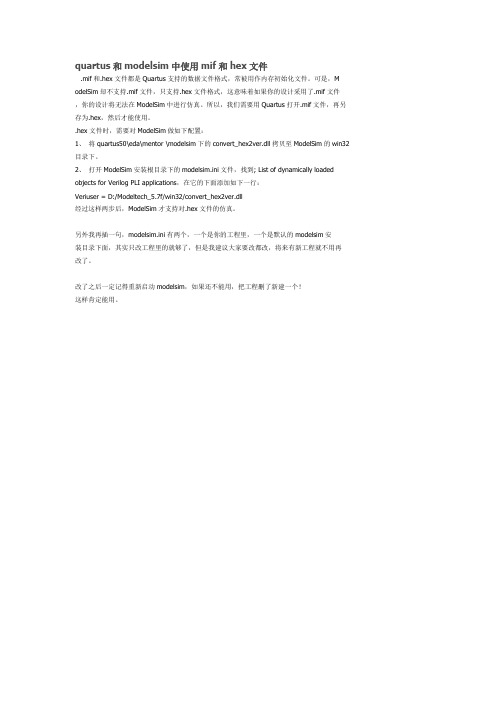

quartus和modelsim中使用mif和hex文件
.mif和.hex文件都是Quartus支持的数据文件格式，常被用作内存初始化文件。
可是，M odelSim却不支持.mif文件，只支持.hex文件格式，这意味着如果你的设计采用了.mif文件
，你的设计将无法在ModelSim中进行仿真。
所以，我们需要用Quartus打开.mif文件，再另存为.hex，然后才能使用。
.hex文件时，需要对ModelSim做如下配置：
1、将quartus50\eda\mentor \modelsim下的convert_hex2ver.dll拷贝至ModelSim的win32 目录下。
2、打开ModelSim安装根目录下的modelsim.ini文件，找到; List of dynamically loaded objects for Verilog PLI applications，在它的下面添加如下一行：
Veriuser = D:/Modeltech_5.7f/win32/convert_hex2ver.dll
经过这样两步后，ModelSim才支持对.hex文件的仿真。
另外我再插一句，modelsim.ini有两个，一个是你的工程里，一个是默认的modelsim安
装目录下面，其实只改工程里的就够了，但是我建议大家要改都改，将来有新工程就不用再
改了。
改了之后一定记得重新启动modelsim，如果还不能用，把工程删了新建一个！
这样肯定能用。

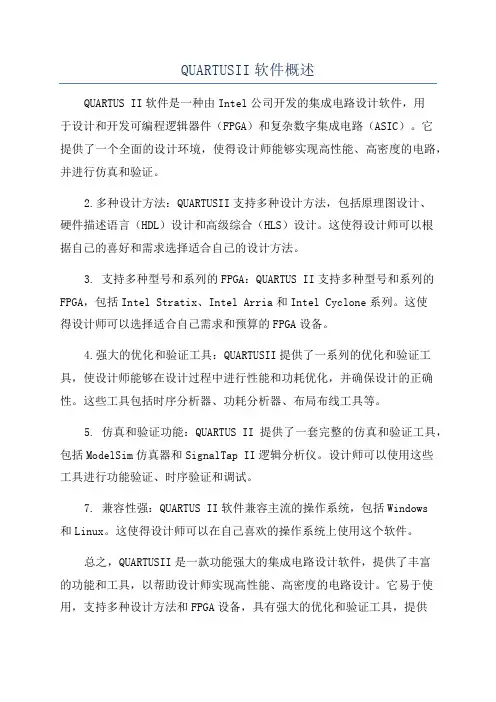

quartus ii实验报告Quartus II实验报告引言：Quartus II是一款由Intel公司开发的集成电路设计软件，广泛应用于数字逻辑设计和FPGA开发领域。
本实验报告旨在介绍Quartus II的基本功能和使用方法，并通过实际案例展示其在数字逻辑设计中的应用。
一、Quartus II概述Quartus II是一款功能强大的集成电路设计软件，它提供了从设计到验证的全套工具。
Quartus II支持多种编程语言，如VHDL和Verilog，使得用户可以根据自己的需求选择适合的语言进行设计。
此外，Quartus II还提供了丰富的库和模块，方便用户进行快速原型开发和验证。
二、Quartus II的基本功能1. 设计入口Quartus II提供了多种设计入口，包括图形界面、命令行和脚本等方式。
用户可以根据自己的习惯和需求选择适合的方式进行设计。
图形界面友好易用，适合初学者；命令行和脚本则更适合有一定经验和需求的用户。
2. 设计编辑Quartus II提供了强大的设计编辑功能，用户可以在其中创建和编辑设计模块、信号线和电路连接等。
设计编辑界面清晰简洁，用户可以方便地进行设计布局和调整。
3. 仿真和验证Quartus II内置了仿真和验证工具，用户可以通过仿真来验证设计的正确性和性能。
仿真工具支持波形查看和信号分析等功能，帮助用户进行设计调试和优化。
4. 综合和优化Quartus II具备强大的综合和优化功能，可以将设计代码转化为硬件描述，进而生成逻辑电路。
综合工具会根据用户的约束条件和优化目标，自动进行逻辑优化和资源分配，提高设计的性能和效率。
5. 布局和布线Quartus II提供了先进的布局和布线工具，可以将逻辑电路映射到实际的FPGA芯片上。
布局工具可以根据用户的约束条件和性能要求，自动进行电路元件的位置分配；布线工具则负责将电路元件之间的连接线路进行规划和布线。
6. 下载和调试Quartus II支持将设计文件下载到目标FPGA芯片上，并提供了调试工具来验证和调整设计的正确性。

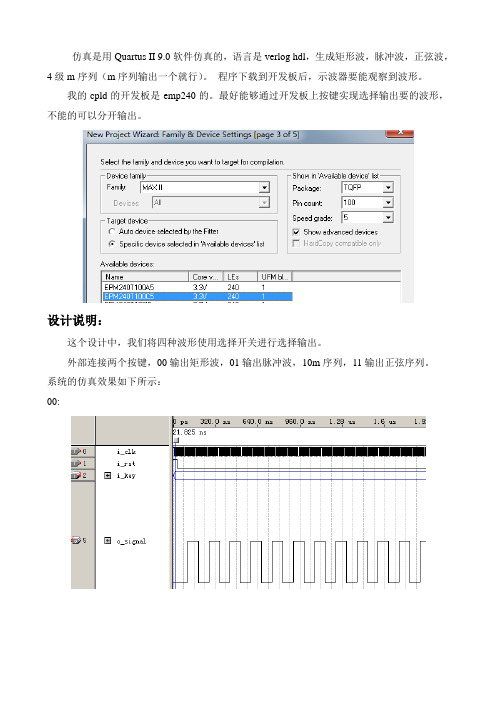

仿真是用Quartus II 9.0软件仿真的，语言是verlog hdl，生成矩形波，脉冲波，正弦波，4级m序列（m序列输出一个就行）。
程序下载到开发板后，示波器要能观察到波形。
我的cpld的开发板是emp240的。
最好能够通过开发板上按键实现选择输出要的波形，不能的可以分开输出。
设计说明：
这个设计中，我们将四种波形使用选择开关进行选择输出。
外部连接两个按键，00输出矩形波，01输出脉冲波，10m序列，11输出正弦序列。
系统的仿真效果如下所示：
00:
01:
10:
11:
使用本程序的注意事项：
上面就是我们的系统，这里使用的QII软件为8.1.
然后整个系统有管脚
i_clk,//clock
i_rst,//rest,
i_key,//key
o_signal//4 kind of signal
一种四个接口，我这里给你做了最简化处理。
然后我看了下你的板子，貌似你的板子没有多路数字信号输出的功能，所以正弦信号可能没法直接看。
其余的脚我都给你弄好了，
如果有问题，再修改。
用C语言Matlab生成MIF文件的操作步骤导言在数字电路设计中，M I F（Me mo ry In it ia l iz at io nF il e）文件是一种用于初始化存储器的文件格式。
通过编写M IF文件，我们可以在硬件描述语言（如Ve ri lo g）中初始化存储器的内容。
本文将介绍如何使用C 语言结合Ma tl ab来生成MI F文件的操作步骤。
准备工作首先，我们需要确保计算机已经安装了以下软件工具：-C语言编译器（如g c c或Vi su al St udi o等）-M at la b软件步骤一：编写C语言代码首先，我们需要编写一段C语言代码，用于生成M IF文件。
以下是一个简单的C语言示例代码：#i nc lu de<s td io.h>i n tm ai n(){F I LE*f il e;f i le=f op en("ou tpu t.m if","w");f p ri nt f(fi le,"DEP T H=256;\n");f p ri nt f(fi le,"WID T H=8;\n");f p ri nt f(fi le,"ADD R ES S_RA DI X=HE X;\n");f p ri nt f(fi le,"DAT A_R AD IX=H EX;\n");f p ri nt f(fi l e,"CON T EN T\n");f p ri nt f(fi le,"BEG I N\n");//在这里根据需要生成MI F文件的内容//...f p ri nt f(fi le,"END;\n");f c lo se(f il e);r e tu rn0;}在上述代码中，我们使用了标准的C语言文件操作函数来创建并写入M I F文件。

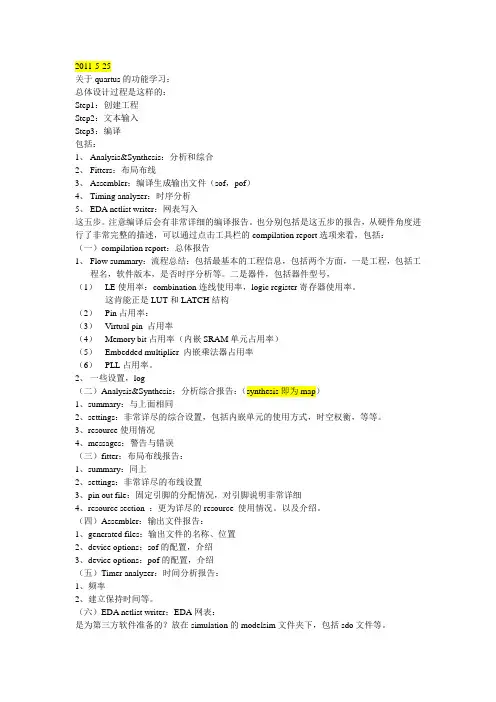

关于quartus的功能学习：总体设计过程是这样的：Step1：创建工程Step2：文本输入Step3：编译包括：1、Analysis&Synthesis：分析和综合2、Fitters：布局布线3、Assembler：编译生成输出文件（sof，pof）4、Timing analyzer：时序分析5、EDA netlist writer：网表写入这五步。
注意编译后会有非常详细的编译报告。
也分别包括是这五步的报告，从硬件角度进行了非常完整的描述，可以通过点击工具栏的compilation report选项来看，包括：（一）compilation report：总体报告1、Flow summary：流程总结：包括最基本的工程信息，包括两个方面，一是工程，包括工程名，软件版本，是否时序分析等。
二是器件，包括器件型号，（1）LE使用率：combination连线使用率，logic register寄存器使用率。
这肯能正是LUT和LATCH结构（2）Pin占用率：（3）Virtual pin 占用率（4）Memory bit占用率（内嵌SRAM单元占用率）（5）Embedded multiplier 内嵌乘法器占用率（6）PLL占用率。
2、一些设置，log（二）Analysis&Synthesis：分析综合报告：（synthesis即为map）1、summary：与上面相同2、settings：非常详尽的综合设置，包括内嵌单元的使用方式，时空权衡，等等。
3、resource使用情况4、messages：警告与错误（三）fitter：布局布线报告：1、summary：同上2、settings：非常详尽的布线设置3、pin out file：固定引脚的分配情况，对引脚说明非常详细4、resource section ：更为详尽的resource 使用情况。
以及介绍。
（四）Assembler：输出文件报告：1、generated files：输出文件的名称、位置2、device options：sof的配置，介绍3、device options：pof的配置，介绍（五）Timer analyzer：时间分析报告：1、频率2、建立保持时间等。

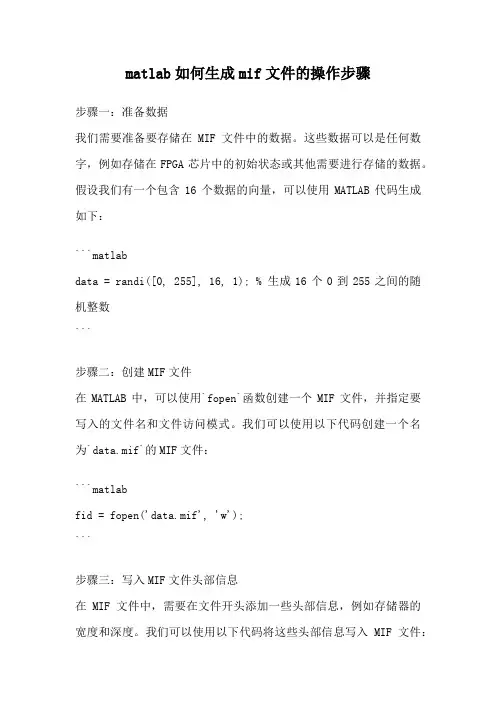

matlab如何生成mif文件的操作步骤步骤一：准备数据我们需要准备要存储在MIF文件中的数据。
这些数据可以是任何数字，例如存储在FPGA芯片中的初始状态或其他需要进行存储的数据。
假设我们有一个包含16个数据的向量，可以使用MATLAB代码生成如下：```matlabdata = randi([0, 255], 16, 1); % 生成16个0到255之间的随机整数```步骤二：创建MIF文件在MATLAB中，可以使用`fopen`函数创建一个MIF文件，并指定要写入的文件名和文件访问模式。
我们可以使用以下代码创建一个名为`data.mif`的MIF文件：```matlabfid = fopen('data.mif', 'w');```步骤三：写入MIF文件头部信息在MIF文件中，需要在文件开头添加一些头部信息，例如存储器的宽度和深度。
我们可以使用以下代码将这些头部信息写入MIF文件：```matlabwidth = 8; % 存储器宽度为8位depth = length(data); % 存储器深度为数据向量的长度fprintf(fid, 'WIDTH=%d;\n', width);fprintf(fid, 'DEPTH=%d;\n', depth);fprintf(fid, 'ADDRESS_RADIX=DEC;\n');fprintf(fid, 'DATA_RADIX=HEX;\n');fprintf(fid, 'CONTENT BEGIN\n');```步骤四：写入数据到MIF文件接下来，我们需要将数据写入到MIF文件中。
我们可以使用以下代码将数据写入MIF文件：```matlabfor i = 1:depthfprintf(fid, '%d : %02X;\n', i-1, data(i));end```步骤五：写入MIF文件尾部信息在MIF文件的末尾，需要添加一些尾部信息，例如表示文件结束的关键字。

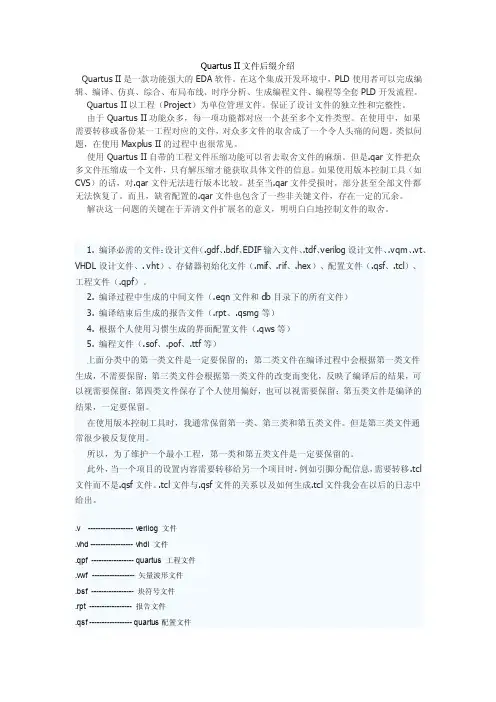

Quartus II文件后缀介绍Quartus II是一款功能强大的EDA软件。
在这个集成开发环境中，PLD使用者可以完成编辑、编译、仿真、综合、布局布线、时序分析、生成编程文件、编程等全套PLD开发流程。
Quartus II以工程（Project）为单位管理文件。
保证了设计文件的独立性和完整性。
由于Quartus II功能众多，每一项功能都对应一个甚至多个文件类型。
在使用中，如果需要转移或备份某一工程对应的文件，对众多文件的取舍成了一个令人头痛的问题。
类似问题，在使用Maxplus II的过程中也很常见。
使用Quartus II自带的工程文件压缩功能可以省去取舍文件的麻烦。
但是.qar文件把众多文件压缩成一个文件，只有解压缩才能获取具体文件的信息。
如果使用版本控制工具（如CVS）的话，对.qar文件无法进行版本比较。
甚至当.qar文件受损时，部分甚至全部文件都无法恢复了。
而且，缺省配置的.qar文件也包含了一些非关键文件，存在一定的冗余。
解决这一问题的关键在于弄清文件扩展名的意义，明明白白地控制文件的取舍。
1. 编译必需的文件：设计文件（.gdf、.bdf、EDIF输入文件、.tdf、verilog设计文件、.vqm、.vt、VHDL设计文件、. vht）、存储器初始化文件（.mif、.rif、.hex）、配置文件（.qsf、.tcl）、工程文件（.qpf）。
2. 编译过程中生成的中间文件（.eqn文件和db目录下的所有文件）3. 编译结束后生成的报告文件（.rpt、.qsmg等）4. 根据个人使用习惯生成的界面配置文件（.qws等）5. 编程文件（.sof、.pof、.ttf等）上面分类中的第一类文件是一定要保留的；第二类文件在编译过程中会根据第一类文件生成，不需要保留；第三类文件会根据第一类文件的改变而变化，反映了编译后的结果，可以视需要保留；第四类文件保存了个人使用偏好，也可以视需要保留；第五类文件是编译的结果，一定要保留。
用MATLAB生成*.mif、*.hex（QUARTUS II）文件简介(v1.1)
macro_qian@
以前写过一个“用MATLAB生成*.mif、*.hex（QUARTUS II）文件简介”，由于时间和水平原因很粗糙，并且有一些错误。
现在修改一下，升级到v1.1。
以前的称为v1.0吧。
做FPGA设计时经常要调用芯片内存。
特别对于ROM，内存的初始化就显得比较重要。
当然你完全可以手工在QUARTUS II打开mif文件的表格里逐个输入，几十项或许你还可以接受，但上千项估计能累的人吐血！
一般内存的初始化数据都是有规律的，符合一定的函数，我们完全可以用MATLAB来完成(如果没规律只能逐项手工输入了)。
1.使用MATLAB直接生成*.mif文件
首先，我们应该知道*.mif文件的格式。
它是文本格式。
随便打开一个mif文件，你会发现它具有如下的格式：
-- Copyright (C) 1991-2008 Altera Corporation
-- Your use of Altera Corporation's design tools, logic functions
-- and other software and tools, and its AMPP partner logic
-- functions, and any output files from any of the foregoing
-- (including device programming or simulation files), and any
-- associated documentation or information are expressly subject
-- to the terms and conditions of the Altera Program License
-- Subscription Agreement, Altera MegaCore Function License
-- Agreement, or other applicable license agreement, including,
-- without limitation, that your use is for the sole purpose of
-- programming logic devices manufactured by Altera and sold by
-- Altera or its authorized distributors. Please refer to the
-- applicable agreement for further details.
-- Quartus II generated Memory Initialization File (.mif)
WIDTH=8;
DEPTH=256;
ADDRESS_RADIX=UNS;
DATA_RADIX=DEC;
CONTENT BEGIN
[0..3] : 127;
[4..6] : 126;
[7..8] : 125;
9 : 124;
10 : 123;
……
……
[253..255] : 127;
END;
下边笔者来说明用MATLAB产生所需*.mif文件方法。
由于笔者的语文水平仅脱盲，如果空洞讲解很表述清楚并且会很枯燥。
所以笔者仍使用一个例子来说明。
对[0,2*pi）（包括0，不包括2*pi）256点采样，每点用8位有符号数表示。
生成*.mif文件的MATLAB代码如下：
clear all;
close all;
clc;
index=linspace(0,2*pi,2^8+1); %由于linspace函数包括前后两个边界点，所以多加一点除去
%cos(2*pi)的值
cos_val=fix((2^7-1)*cos(index)+0.5);%求COS值、倍扩成8位有符号数、fix是去尾求整数，
%加0.5变成四舍五入求整数
fid=fopen('E:\…\cosine.mif','w');%将cosine.mif文件创建到您老的QUARTUS工程目录里。
当
%然你也可创建到指定的目录，然后拷贝到QUARTUS工程目录。
fprintf(fid,'WIDTH=8;\n');%指定每个数值的字宽（本工程用8位）
fprintf(fid,'DEPTH=256;\n');%指定数值的个数，即ROM的深度（本工程用256个）
fprintf(fid,'ADDRESS_RADIX=UNS;\n');%指定地址的数制（UNS：无符号数。
推荐UNS）fprintf(fid,'DATA_RADIX=DEC;\n'); %指定数据基数（DEC：十进制（有符号数），推荐DEC）fprintf(fid,'CONTENT BEGIN\n'); %固定格式
for j=1:256%数据段数据
i=j-1;
fprintf(fid,'%3d',i);
fprintf(fid,' : ');
fprintf(fid,'%3d',cos_val(j));
fprintf(fid,';\n');
end
fprintf(fid,'END;\n');%固定格式
fclose(fid);
运行此MATLAB程序，得到cosine.mif即可使用。
2.MATLAB变量空间拷贝法
此方法更简单。
QUARTUS II下菜单File\New\选择Memory Initialization File，Number of words=256, Word size=8，保存为cosine.mif。
按照图１、图２提示在画红圈的地方右击分别修改修改地址数基为十进制、修改内存数基为有符号十进制。
图１ 修改地址数基为十进制
图２ 修改内存数基为有符号十进制
MATLAB下Command Window中执行：
index=linspace(0,2*pi,2^8+1);
cos_val=fix((2^7-1)*cos(index)+0.5);
在工作空间中双击cos_val，在Array Editor的表格中打开cos_val的变量值，复制前256个（图１），然后粘贴到QUARTUS II中打开的cosine.mif文件的表格中（图４）。
得到如图５的结果。
保存cosine.mif文件，OK!搞定！
图３
图４
图５
3.对于*.hex文件，更简单。
大家生成mif文件后，用QUARTUS II打开，然后另存为hex
文件就可以了。
笔者：希望这个教程对大家有帮忙。
有什么问题可发邮件到macro_qian@与笔者讨论。
本文中用到的MATLAB程序将一同打包奉上。
所有代码均为本人编写，由于水平有限，有什么不合适的地方请大家指正，欢迎大家SHARE。
如果对你有帮助，可发邮件感谢我一下，让我也虚荣一下，以后更有心情写些其它的教程。
哈哈，取笑了。
思想有多远，人就能走多远！
昨日惊悉饭岛爱君辞世，心中悲痛不已，在此悼念。
老钱 写于2008年圣诞
