Arduino中Hex文件的生成及保存

1. 关于hex文件的产生方法：在STVD下如何产生HEX文件，在STVD的Project -> Setting -> Post-Build Commands 栏内添加： chex -fi -o $(OutputPath)$(T argetSName).hex $(OutputPath)$(TargetSName).sm82. 将memory models选择mods或modsl应用注意：使用的是STVD自动生成的stm8_interrupt_vector.c文件时，在使用modsl模式编译时，必须将extern void _stext(); /* startup routine */ 这句改为extern @near void _stext(); /* startup routine */ 需要增加@near 关键字。

程序大于32k后，要把const数据，main还有中断函数等定位到32k(地址64k)以内，不然程序会跑飞，而且编译链接的时候也不会报错。

3. 仿真调试利用STM8小板上的3个LED灯，了解仿真环境。

利用建好的环境，修改main.c文件，修改后的如下＃i nclude "STM8S207R.h"void main(void){_asm("sim");PD_DDR |= 0x0D;PD_CR1 |= 0x0D;PD_CR2 = 0x00;_asm("nop");PD_ODR |=0x01;_asm("nop");PD_ODR |=0x04;_asm("nop");PD_ODR |=0x08;_asm("nop");PD_ODR &=~0x0D;_asm("nop");_asm("rim");while(1);}把 STM8S207R.h 文件放在建好的工程目录下，与main.c文件在用一个目录下。

五、应用软件调试程
1、建立一个新工程单击Project菜单,在弹出的下拉菜单中选中New Project 选项
2、然后选择你要保存的路径,输入工程文件的名字,比如保存到C51目录里,工程文件的名字为C51,然后点击保存.
3、这时会弹出一个对话框,要求你选择单片机的型号.我这里用Atmel 的89c52,选择89c52之后,右边一栏是对这个单片机的基本的说明,然后点击确定.
4、单击“File”菜单,再在下拉菜单中单击“New”选项然后把上面的程序复制到这个新建文件里，以1fengzhong.ASM为扩展名保存。

5、然后单击“Add File to Group ‘Source Group 1’”
6、选中1fengzhong.asm,然后单击“Add”在“Source Group 1”文件夹中多了一个子项“1fengzhong.asm”
7、单击“Project”菜单,再在下拉菜单中单击“option for target“target1”选项,在弹出的对话框中单击“OUT PUT”选项，在create executable和create hex 这两个选项中打勾。

8、译成功退出KEILC。

9、运行STC，单击Open File选项，找到用Keil C 生成的“1fengzhong.hex”文件，串口选用COM1，其他设置默认。

10、连接好小信号系统板与电脑之间的连线，接好小信号系统板的电源（5V）此时不通电。

11、单击STC的“Download”键，然后接通小信号系统板电源。

Intel HEX文件是记录文本行的ASCII文本文件，在Intel HEX文件中，每一行是一个HEX记录，由十六进制数组成的机器码或者数据常量。

Intel HEX文件经常被用于将程序或数据传输存储到ROM、EPROM，大多数编程器和模拟器使用Int el HEX文件。

很多编译器的支持生成HEX格式的烧录文件，尤其是Keil c。

但是编程器能够下载的往往是BIN格式，因此HEX转BIN是每个编程器都必须支持的功能。

HEX格式文件以行为单位，每行由“：”（0x3a）开始，以回车键结束(0x0d, 0x0a)。

行内的数据都是由两个字符表示一个16进制字节，比如”01”就表示数0 x01；”0a”，就表示0x0a。

对于16位的地址，则高位在前低位在后，比如地址0x010a，在HEX格式文件中就表示为字符串”010a”。

下面为HEX文件中的一行：:10000000FF0462FF051EFF0A93FF0572FF0A93FFBC“：”表示一行的开始。

“：”后的第1，2个字符“10”表示本行包含的数据的长度，这里就是0x10即16个。

第3，4，5，6个字符“0000”表示数据存储的起始地址，这里表示从0x0000地址开始存储16个数据，其中高位地址在前，低位地址在后。

第7，8个字符“00”表示数据的类型。

该类型总共有以下几种：00 ----数据记录01 ----文件结束记录02 ----扩展段地址记录04 ----扩展线性地址记录这里就是0x00即为普通数据记录。

自后的32个字符就是本行包含的数据，每两个字符表示一个字节数据，总共有16个字节数据跟行首的记录的长度相一致。

最后两个字符表示校验码。

每个HEX格式的最后一行都是固定为：:00000001FF以上的信息其实就足够进行HEX转BIN格式的程序的编写。

首先我们只处理数据类型为0x00及0x01的情况。

0x02表示对应的存储地址超过了64K，由于我的编程器只针对64K以下的单片机，因此在次不处理，0x04也是如此。

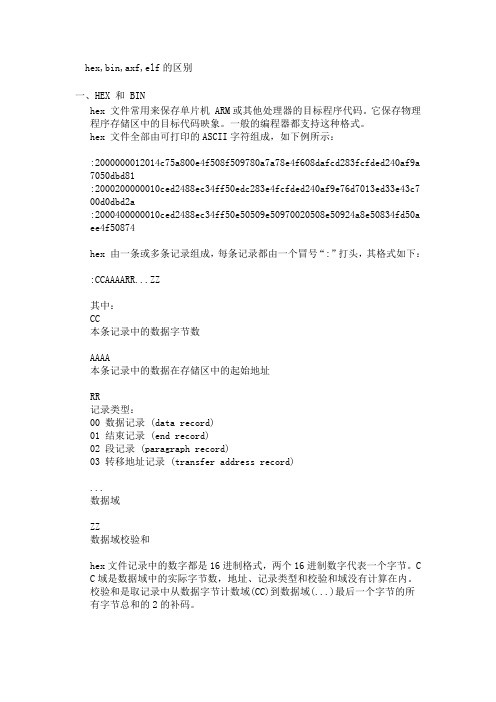

hex,bin,axf,elf的区别一、HEX 和 BINhex 文件常用来保存单片机 ARM或其他处理器的目标程序代码。

它保存物理程序存储区中的目标代码映象。

一般的编程器都支持这种格式。

hex 文件全部由可打印的ASCII字符组成，如下例所示：:2000000012014c75a800e4f508f509780a7a78e4f608dafcd283fcfded240af9a 7050dbd81:2000200000010ced2488ec34ff50edc283e4fcfded240af9e76d7013ed33e43c7 00d0dbd2a:2000400000010ced2488ec34ff50e50509e50970020508e50924a8e50834fd50a ee4f50874hex 由一条或多条记录组成，每条记录都由一个冒号“:”打头，其格式如下：:CCAAAARR...ZZ其中：CC本条记录中的数据字节数AAAA本条记录中的数据在存储区中的起始地址RR记录类型：00 数据记录 (data record)01 结束记录 (end record)02 段记录 (paragraph record)03 转移地址记录 (transfer address record)...数据域ZZ数据域校验和hex文件记录中的数字都是16进制格式，两个16进制数字代表一个字节。

C C域是数据域中的实际字节数，地址、记录类型和校验和域没有计算在内。

校验和是取记录中从数据字节计数域(CC)到数据域(...)最后一个字节的所有字节总和的2的补码。

Bin文件是最纯粹的二进制机器代码,没有格式,或者说是"顺序格式"按assembly code顺序翻译成binary machine code.Bin是直接的内存映象的表示。

简单介绍一下这2种文件格式的区别：1 － HEX文件是包括地址信息的，而BIN文件格式只包括了数据本身在烧写或下载HEX文件的时候，一般都不需要用户指定地址，因为HEX文件内部的信息已经包括了地址。

IAR A VR怎么生成HEX文件啊IAR同时输出多个文件的说明,在IAR225E(30天限时版)中通过。

操作步骤：1、在Project->Options->XLINK->Include中观察该Project使用了哪个XCL文件。

2、在该XLC文件中加入以下两行：-Ointel-extended,(CODE)=.hex-Ointel-extended,(XDA TA)=.eep3、在Project->Options->XLINK->Output->Format->Other中选择UBROF6格式输出。

以下为MAP文件的部分内容，生成了与Project名称相同的三个文件：test.dbg：兼容于A VR STUDIO的调试文件(也可以任意指定文件名)test.hex：INTEL HEX格式的程序代码文件test.eep：INTEL HEX格式的EEPROM初始化数据文件。

############################################################################## ### ## IAR Universal Linker V4.53F/WIN ## ## Link time = 20/Jan/2001 14:49:35 ## Target CPU = A90 ## List file = "D:\IAR Systems\user_A vr\Debug\List\test.map" ## Output file 1 = "D:\IAR Systems\user_A vr\Debug\Exe\test.dbg" ## Format: ubrof6 ## UBROF version 6.0.0 ## Output file 2 = "D:\IAR Systems\user_A vr\Debug\Exe\test.hex" ## Format: intel-extended, variant: -y(CODE) ## Output file 3 = "D:\IAR Systems\user_A vr\Debug\Exe\test.eep" ## Format: intel-extended, variant: -y(XDA TA) #注意:1、可以修改IAR Embedded Workbench安装位置中所有cfg?s.xcl cfg?l.xcl cfg?t.xcl文件，这样就不需每次修改了，对Project->Options->XLINK->Output->Format中其余两个选项没有影响。

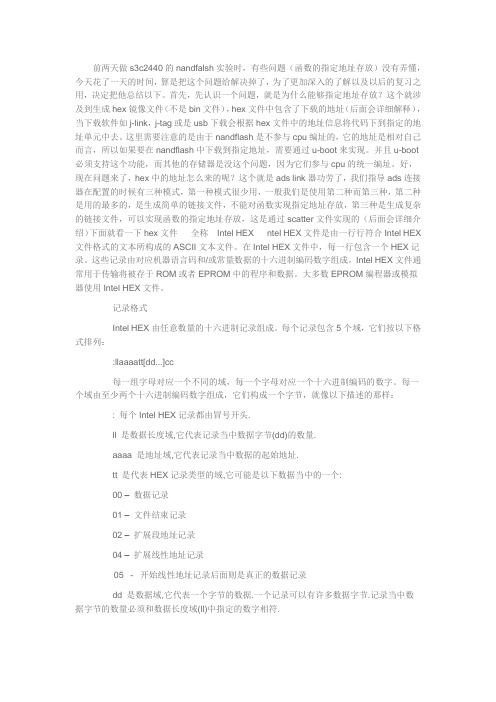

前两天做s3c2440的nandfalsh实验时，有些问题（函数的指定地址存放）没有弄懂，今天花了一天的时间，算是把这个问题给解决掉了，为了更加深入的了解以及以后的复习之用，决定把他总结以下。

首先，先认识一个问题，就是为什么能够指定地址存放？这个就涉及到生成hex镜像文件（不是bin文件），hex文件中包含了下载的地址（后面会详细解释），当下载软件如j-link，j-tag或是usb下载会根据hex文件中的地址信息将代码下到指定的地址单元中去。

这里需要注意的是由于nandflash是不参与cpu编址的，它的地址是相对自己而言，所以如果要在nandflash中下载到指定地址，需要通过u-boot来实现。

并且u-boot 必须支持这个功能，而其他的存储器是没这个问题，因为它们参与cpu的统一编址。

好，现在问题来了，hex中的地址怎么来的呢？这个就是ads link器功劳了，我们指导ads连接器在配置的时候有三种模式，第一种模式很少用，一般我们是使用第二种而第三种，第二种是用的最多的，是生成简单的链接文件，不能对函数实现指定地址存放，第三种是生成复杂的链接文件，可以实现函数的指定地址存放，这是通过scatter文件实现的（后面会详细介绍）下面就看一下hex文件全称Intel HEX ntel HEX文件是由一行行符合Intel HEX 文件格式的文本所构成的ASCII文本文件。

在Intel HEX文件中，每一行包含一个HEX记录。

这些记录由对应机器语言码和/或常量数据的十六进制编码数字组成。

Intel HEX文件通常用于传输将被存于ROM或者EPROM中的程序和数据。

大多数EPROM编程器或模拟器使用Intel HEX文件。

记录格式Intel HEX由任意数量的十六进制记录组成。

每个记录包含5个域，它们按以下格式排列：:llaaaatt[dd...]cc每一组字母对应一个不同的域，每一个字母对应一个十六进制编码的数字。

Arduino编译总结⾸先导⼊到单⽚机的是⼆进制⽂件，之所以要编译为HEX⽂件，是因为hex⽂件带校验，在传输制、存储过程中有错误的话，容易提前发现，⽽⼆进制⽂件就不能，假如在存储中由于某⼀位或⼏位数受损，那么下载时照样按受损的⽂件导⼊到单⽚机。

⼆进制：bin ⼋进制：oct ⼗进制：dec ⼗六进制：hexArduino构建过程总述为了⽣成可在Arduino板⼦上运⾏的程序，需要经过以下⼏个步骤：1. Arduino IDE对代码进⾏转换，确保⽣成正确的C/C++代码（两种常⽤的编程语⾔）。

2. 通过编译器（avr-gcc）将上⼀步⽣成的可读代码，编译成机器能识别的指令（或称之为⽬标⽂件）。

3. 通过链接器，将上⼀步产⽣的⽬标⽂件与标准Arduino库⽂件（提供基础函数，如digitalWrite()或Serial.print()）共同链接，⽣成⼀个Intel Hex⽂件，该⽂件中的指定内容将写⼊到Arduino板上的可编程内存中。

4. 将上⼀步产⽣的HEX⽂件上传⾄Arduino板：可以使⽤USB或串⼝，通过板上已有的bootloader传输到Arduino板，也可以通过其它编程器直接烧写。

多⽂件程序⼀个Arduino程序可以包含多个⽂件（IDE中的多个标签页，⼀个标签页代表⼀个⽂件）。

单击IDE顶部滚动条的右向箭头即可管理各⽂件。

⽂件标签页的扩展名有4种类型：⽆扩展名、.c、.cpp或.h（若是其它扩展名，将被转换为下划线）。

程序编译完后，所有⽆扩展名的⽂件标签页将被合并在⼀起，⽣成“主程序⽂件”。

.c或.cpp扩展名的⽂件将被单独编译。

为了打开.h标签页，必须#include该⽂件（使⽤双引号""⽽⾮尖括号< >）。

主程序⽂件的处理在传给avr-gcc编译器之前，Arduino IDE将对主程序⽂件（IDE中所有⽆扩展名的标签页合并结果）进⾏转换操作：1. 在主程序⽂件的头部，加⼊#include "WProgram.h"（0023版本）或#include "Arduino.h"（1.0版本）。

单⽚机烧录⽤的hex⽂件，⽂件格式解析（转载）含有单⽚机的电⼦产品在量产的时候会⽤到.hex⽂件或者.bin。

hex是⼗六进制的，包含地址信息和数据信息，⽽bin⽂件是⼆进制的，只有数据⽽不包含地址。

任何⽂件都有⼀定的格式规范，hex⽂件同样具有完整的格式规范。

今天和⼤家分享⼀下，hex是如何解析的。

⼀、hex⽂件解析hex⽂件可以通过UltraEdit、Notepad++、记事本等⼯具打开，⽤Notepad++打开之后会看到如下数据内容。

使⽤Notepad++打开后会不同含义的数据其颜⾊不同。

每⾏数据都会有⼀个冒号开始，后⾯的数据由：数据长度、地址、标识符、有效数据、校验数据等构成。

以上图的第⼀⾏为例，进⾏解析：第1个字节10，表⽰该⾏具有0x10个数据，即16个字节的数据；第2、3个字节C000，表⽰该⾏的起始地址为0xC000；第4个字节00，表⽰该⾏记录的是数据；第5-20个字节，表⽰的是有效数据；第21个字节73，表⽰前⾯数据的校验数据，校验⽅法：0x100-前⾯字节累加和；其中，第4个字节具有5种类型：00-05，含义如下：字段含义00表⽰后⾯记录的是数据01表⽰⽂件结束02表⽰扩展段地址03表⽰开始段地址04表⽰扩展线性地址05表⽰开始线性地址单⽚机的hex⽂件以00居多，都⽤来表⽰数据。

hex⽂件的结束部分如下图所⽰。

最后⼀⾏的01表⽰⽂件结束了，最后的FF表⽰校验数据，由0x100-0x01=0xFF得来。

⼆、扩展地址细⼼的同学可能发现了，上⾯的地址都是两个字节，范围从0x000-0xFFFF，如果地址是0x17FFFF该怎么办呢？这就要⽤到扩展字段了，举例如下：第⼀⾏中，第⼀个字节为0x02，表⽰只有两个字节的数据，⽽扩展段的标识符为0x04表⽰后⾯的数据0x0800为扩展线性地址，基地址的计算⽅法为：(0x0800<<16)=0x08000000，在0x04标识段出现之前，下⾯的数据都是这个基地址。

第八节：把.hex机器码下载到单片机的操作流程。

烧录程序也叫下载程序。

下载程序的本质是什么？把单片机当做一个存储器，每一条程序指令都对应一个唯一的存储地址，把这些指令一条条存储到指定的存储地址中，这就是下载程序的本质。

对于STC89C52RC单片机，在下载程序时需要上位机界面软件和一根USB转串口线。

上位机界面软件负责把指定.hex格式的机器码文件打开，.hex格式的机器码文件里面记录着每条程序指令对应的地址信息，在下载过程中，上位机界面软件根据.hex 记录的指令内容和对应的地址信息，经过USB转串口线，跟单片机的内置引导程序进行串口通讯，从而把.hex记录的信息传输到单片机内部的flash 存储器中，实现了程序的下载。

在讲操作流程之前，请读者先把以下一个LED灯闪烁的代码编译成.hex格式的文件，这个.hex文件保存在D盘的”stc89c52rc”文件夹里。

1.#include "REG52.H"2.3.void delay_long(unsigned int uiDelayLong); //延时函数4.5.sbit led_dr=P3^5;6.7.void main()8.{9. while(1)10. {11. led_dr=1; //LED亮12. delay_long(100); //延时50000个空指令的时间13. led_dr=0; //LED亮14. delay_long(100); //延时50000个空指令的时间15. }16.}17.18.void delay_long(unsigned int uiDelayLong) //延时函数19.{20. unsigned int i;21. unsigned int j;22. for(i=0;i<uiDelayLong;i++)23. {24. for(j=0;j<500;j++); //内嵌循环的空指令数量25. }26.}27.复制代码下面详细讲解把.hex机器码下载到单片机的操作流程。

如何输出HEX文件?方法一最好用）在配置文件后面加入以下代码,便可输出HEX文件,A90文件与HEX文件一样,SLISP都能识别.如图Override default 目录下的那个文件中最后面加入以下代码// Output File-Ointel-extended,(XDATA)=.eep //产生eeprom文件-Ointel-extended,(CODE)=.A90 //产生烧写文件-Ointel-extended,(CODE)=.hex //产生烧写文件或者不在配置文件后面加，直接在如下图的地方加入命令方法二）Output 选择zax-i这个方法会出现一点小问题，如果有__eeprom 则会出下面的错误提示，__flash 没事。

Error[e133]: The output format intel-standard cannot handle multiple address spaces. Use format variants (-y -O) to specify which address space is wanted （.hex 和.eep不能同时放到一个文件中，如果没有.eep文件生成就不会报错，可以正常使用了）中断向量的使用IAR中定义中断函数的格式是/////////////////////////////////#pragma vector=中断向量__interrupt void 中断服务程序(void){//中断处理程序}/////////////////////////////////////中断的初始化要另外加入代码，可在主程序内加入。

如下是各个中断函数的定义。

//中断定义#include <iom16.h>#pragma vector=INT0_vect__interrupt void INT0_Server(void){}#pragma vector=INT1_vect__interrupt void INT1_Server(void){}#pragma vector=TIMER2_COMP_vect__interrupt void TIMER2_COMP_Server(void){}#pragma vector=TIMER2_OVF_vect__interrupt void TIMER2_OVF_Server(void){}#pragma vector=TIMER1_CAPT_vect__interrupt void TIMER1_CAPT_Server(void){}#pragma vector=TIMER1_COMPA_vect__interrupt void TIMER1_COMPA_Server(void){}#pragma vector=TIMER1_COMPB_vect__interrupt void TIMER1_COMPB_Server(void){}#pragma vector=TIMER1_OVF_vect__interrupt void TIMER1_OVF_Server(void){}#pragma vector=TIMER0_OVF_vect__interrupt void TIMER0_OVF_Server(void) {}#pragma vector=SPI_STC_vect__interrupt void SPI_STC_Server(void){}#pragma vector=USART_RXC_vect__interrupt void USART_RXC_Server(void) {}#pragma vector=USART_UDRE_vect__interrupt void USART_UDRE_Server(void) {}#pragma vector=USART_TXC_vect__interrupt void USART_TXC_Server(void) {}#pragma vector=ADC_vect__interrupt void ADC_Server(void){}#pragma vector=EE_RDY_vect__interrupt void EE_RDY_Server(void){}#pragma vector=ANA_COMP_vect__interrupt void ANA_COMP_Server(void) {}#pragma vector=TWI_vect__interrupt void TWI_Server(void){}#pragma vector=INT2_vect__interrupt void INT2_Server(void){}#pragma vector=TIMER0_COMP_vect__interrupt void TIMER0_COMP_Server(void) {}#pragma vector=SPM_RDY_vect__interrupt void SPM_RDY_Server(void){}如何把常数字符串定义在flash 空间?法一：unsigned char __flash temptab[] = {1,2,3,4,5};法二：__flash unsigned char temptab[] = {1,2,3,4,5};法三：#pragma type_attribute=__flashunsigned char temptab[]={1,2,3,4,5};法四：const unsigned char temptab[]={1,2,3,4,5};注:第三种方式用#pragma说明后，下面的定义的变量将都在FLASH空间了，用于定义一批FLASH变量,但实际上一般只能作为常量使用了.心得1图中CSTACK的大小调整大小可在编译后的632 bytes of DATA memory (+ 22 absolute ) 中看到。
