监控立杆的安装以及地笼防雷接地

立杆监控防雷方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。

5. 防雷器接在立杆下端的检线口。

现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。

如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。

不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。

避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个“防雷设备”，它的地应该远离接闪器的接地线。

按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。

无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。

问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

监控立杆的安装操作室外监控摄像机立杆安装要求及避雷方案安装立杆的要求挑臂长度以实际场地情况为准。

以下为具体工艺要求的详细阐述。

1. 基础施工1.1. 立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管；1.2. 窨井制作（最好采用市售标准间淄博拜斯特节能材料有限公司）A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；走线管最好量化，标出高程数字、管道直径和管道材料。

1.3. 线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC管。

1.4. 接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。

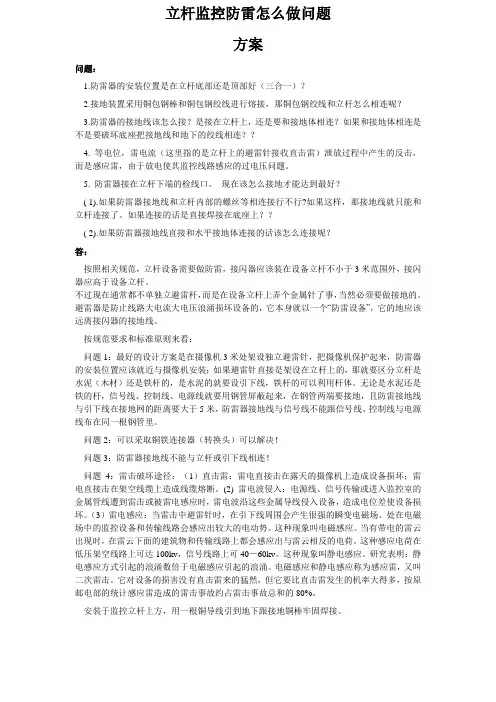

立杆监控防雷怎么做问题方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。

5. 防雷器接在立杆下端的检线口。

现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。

如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。

不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。

避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个―防雷设备‖，它的地应该远离接闪器的接地线。

按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。

无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。

问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

一、工程概况本工程为室外监控立杆安装工程，主要涉及城市道路、小区等公共场所的监控立杆安装。

为确保监控立杆的安装质量，提高监控效果，特制定本施工方案。

二、施工准备1. 施工人员：施工队伍需具备相关资质，施工人员应熟悉监控立杆的安装工艺和操作规程。

2. 施工材料：监控立杆、基础混凝土、钢筋、接地极、扁钢、螺栓、焊接材料、防锈漆、黄油、胶带等。

3. 施工工具：电焊机、扳手、锤子、水平尺、线锤、测量仪器等。

三、施工流程1. 确定监控立杆位置：根据监控需求，确定监控立杆的安装位置，确保监控范围覆盖。

2. 基础开挖：按照设计要求，进行基础开挖，基础表面高度应与周边地表高度保持一致。

基础长宽深为净空，误差不得超过5cm。

3. 打入接地极：将接地极打入坑底，顶部露出300mm，同时用扁钢引出到旁边的检修井内，作为补充接地极预留导体。

4. 下地笼：用扁铁焊接的方式将接地极和地笼临时固定，地笼基础顶板平面低于地表100mm左右。

用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度，同时注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直。

5. 防腐处理：对所有焊点、切割口刷防锈漆进行防腐处理。

螺栓口抹涂黄油并用胶带包扎。

6. 监控立杆安装：按照设计要求，将监控立杆安装在基础地笼上，确保立杆垂直、水平。

7. 接地连接：将立杆箱体地线与接地极连接，确保接地电阻小于4欧。

8. 检查验收：施工完成后，进行现场检查验收，确保监控立杆安装质量符合设计要求。

四、施工注意事项1. 施工过程中，应严格按照设计要求和操作规程进行施工，确保施工质量。

2. 基础开挖时，注意周边环境，避免损坏地下管线。

3. 接地极、地笼等焊接部位，应确保焊接质量，防止因焊接不良导致接地电阻过大。

4. 监控立杆安装时，确保立杆垂直、水平，避免因安装偏差影响监控效果。

5. 施工过程中，注意安全防护，防止意外事故发生。

五、施工进度安排根据工程规模和现场实际情况，制定合理的施工进度计划，确保工程按期完成。

视频监控前端建设规范（立杆设备箱布线取电防雷接地），值得收藏学习！视频监控前端点位建设主要包括了立杆建设、设备箱建设、前端布线、前端取电及实施和防雷接地。

一、立杆建设立杆用于监控摄像机及治安卡口设备的安装，根据实现的功能不同，立杆的形式不一，监控立杆按照高4-6米横臂1-3米，选择热镀锌喷塑钢管。

在横臂上安装专用避雷针，选择合适位置安装避雷针使得摄像机和设备箱均在避雷针的保护角范围之内，从而对摄像机和设备箱内设备进行直击雷保护。

避雷针下引线与防雷接地体连接为一体，立杆整体设计符合国标及行业标准的要求。

1、监控立杆室外摄像机不仅能够有宽阔的视野和俯瞰效果，而且图像稳定，不产生机械抖动。

监控杆件分为不同规格，根据现场环境设置不同高度的杆件。

监控摄像点安装在十字路口或道路边时，需考虑到道路行车安全。

在杆件上配置抱杆箱以便于网络等设备安装。

立杆的设计安装目标除考虑日晒雨淋抗腐蚀性外，还考虑了减少迎风面积和抗震抖动因素，显示画面不会抖动。

根据所需监控的范围、角度、场景以及现场条件来选择摄像机的安装方法，由于大部分监控的地点都在道路或室外公共场所，摄像机的安装固定以立杆为主。

立杆采用锥型热镀锌管，下底部的管径180mm，上部管径90mm，管壁厚度6mm。

立杆应做灌筑基础，采用标号不小于C25的商品混凝土，基础深度不小于1400mm。

立杆高度适宜。

独立立杆，杆在装好摄像机后在≤6级风时不晃动，摄像机的输出图像不抖动；所有的电源、交换设备、防雷器等前端辅助设备都安装在设备箱内，内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。

2、地笼每根立杆配备一个地笼。

地笼含地笼骨架、镀锌扁铁、接地桩、通线管和接地电缆。

二、设备箱建设1、监控前端设备箱安装箱体采用1.2mm的不锈钢板，整体喷塑，然后丝印标志和文字。

箱体技术要求如下：箱体的宽×高×深为500mm×400mm×250mm；一个箱体配备两个抱箍；箱体内部安装铝板，铝板上打孔攻丝，所有设备安装在安装铝板上；提供箱体内部安装设备的安装附件和安装螺钉；箱体安装防水锁，所有锁芯统一钥匙；整箱防水，箱门内侧粘有密封条,其密封条宽度应大于10mm,并具有一定的厚度，保证箱门的密封性良好；箱体外部丝印标志和文字。

13米监控杆防雷说明
1.在监控杆顶部安装一支直径避雷针，避雷针要求长度1m直径不小于12mm，热镀锌防腐处理；
2.避雷针引下线利用监控杆杆体自身做为避雷引下线；
3.在监控杆基础四周安装一套接地网，要求接地电阻要求不大于10欧姆；并且接地网与杆身可靠电气连接；接地网接地材料宜采用镀锌材料、镀铜材料、铜材等耐腐蚀材料，电焊处做好防腐处理；
4.监控电源信号线路要做好防雷措施，在电源线路上安装一套电源避雷器，工作总电压220V，标称放电电流10KA，最大放电电流20KA；（根据实际或安装工作电压为24V的避雷器）；在信号线路上安装信号避雷器接口类型RJ45（模拟信号为BNC接头），标称放电电流5KA，最大放电电流10KA；如果为球机或云台机还要安装控制线路避雷器；避雷器接地线采用不小于4平方的BVR铜线，接地电阻要求不大于4欧姆；
5.雷雨天气人员应远离监控杆；
河南风凌海电气设备有限公司设计部整理编制整理人仲淼。

室外监控摄像机立杆安装要求及避雷方案安装立杆的要求挑臂长度以实际场地情况为准。

以下为具体工艺要求的详细阐述。

1. 基础施工1.1.立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管；1.2.窨井制作（最好采用市售标准间淄博拜斯特节能材料有限公司）A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；走线管最好量化，标出高程数字、管道直径和管道材料。

1.3.线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC管。

1.4.接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

监控立杆接地标准1. 简介监控立杆接地是指在监控系统中，立杆与地面之间的接地措施。

良好的接地标准能够确保监控立杆与外界的良好接地连接，从而保证监控系统的正常运行和安全性。

2. 接地标准的重要性接地是一种重要的电气安全措施，它能够将电流迅速引导到地面，避免电流通过人体而引起触电事故。

对于监控立杆而言，接地标准的合理设计能够保障监控设备的正常工作，防止雷电等自然现象对设备的损坏。

3. 接地标准的要求为了确保监控立杆的接地效果达到标准，需满足以下要求：3.1 接地电阻值接地电阻值是衡量接地效果的重要指标，它表示系统的接地电阻路径是否良好。

一般来说，接地电阻值应小于等于4欧姆，这样能够降低接地电位，提高接地效果。

3.2 接地导线选择接地导线的选择应符合国家相关标准，一般选用铜质或铜包铝导线。

导线的截面积需要根据实际情况进行计算，以确保能够承受电流的要求。

3.3 接地装置的设置合理设置接地装置可以有效改善接地效果。

接地装置一般包括接地极、接地线和接地体等。

接地极是将导线固定在立杆下部地面形成的一个金属棒，接地线则将地杆与接地体相连接，形成完整的接地回路。

3.4 接地位置选择接地位置的选择应根据立杆周围的土壤情况和地形特点等因素进行综合考虑。

一般情况下，接地位置应选择在离立杆底部一定距离的地方，避免因灌浆导致接地效果不佳。

4. 参考标准为了保证接地标准的统一和有效性，相关行业制定了一些参考标准，如下：•《建筑物电气设计规范》(GB 50052-2009)•《工业企业电气设施设计规范》(GB 50054-2011)•《电气装置的接地设计规范》(GB 50169-2006)•《建筑物防雷设计与施工规范》(GB 50057-2010)这些参考标准细化了接地措施的设计要求和验收标准，提供了可靠的技术依据。

5. 接地标准的检测方法为了确保监控立杆接地符合标准，需要进行接地标准的检测。

常用的接地标准检测方法包括：5.1 接地电阻测量仪接地电阻测量仪是一种便携式仪器，能够直接测量接地电阻值。

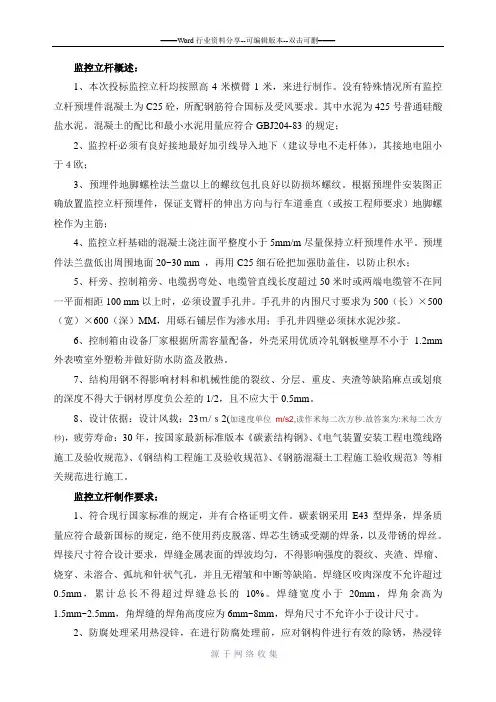

监控立杆概述：1、本次投标监控立杆均按照高4米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm 外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23ｍ/ｓ2(加速度单位m/s2,读作米每二次方秒.故答案为:米每二次方秒)，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求：1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

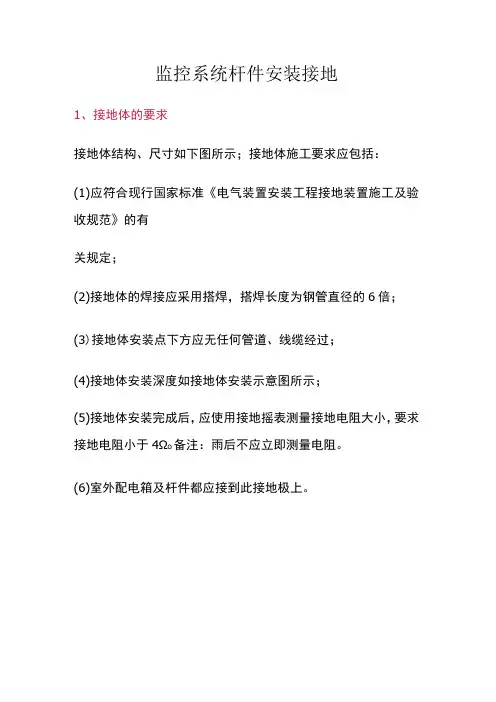

监控系统杆件安装接地
1、接地体的要求
接地体结构、尺寸如下图所示；接地体施工要求应包括：(1)应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有
关规定；
(2)接地体的焊接应采用搭焊，搭焊长度为钢管直径的6倍；
(3)接地体安装点下方应无任何管道、线缆经过；
(4)接地体安装深度如接地体安装示意图所示；
(5)接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ωo备注：雨后不应立即测量电阻。

(6)室外配电箱及杆件都应接到此接地极上。

依地体结构示愈授旭体安聚，AW
接地体安装结构图
(7)在开挖好基础的四个角分别打入1根热镀锌防雷角铁：两个角铁之间距离要求达到1米；防雷角铁要求：角铁长宽(50*50*1500)角铁上面再加焊一条扁铁(30*30*"1500〃)1500mm o
前端监控点的防雷接地接地电阻要达到4Ω以下，必要时需要在基础的附近增加接地体或补加接地桩，或使用降阻剂等手段达到接地电阻的标准。

立杆整体接地形式如下图：
Qa/α上学■・■整体接地结构。

弱电工程知识之—监控立杆做弱电工程的我们经常要用到监控立杆，关于这个立杆大家一般不是很重视，但是在实际应用中，监控立杆需要注意哪些东西呢？正文：一、室外监控立杆如何操作规格1、一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。

监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

制作要求1、符合现行国家标准的规定，并有合格证明文件。

监控系统（立杆）防雷设计方案编辑：万佳防雷负责人：帅一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室安装型，室型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案 1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm镀锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到，接地体满足接地电阻的要求。

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。
