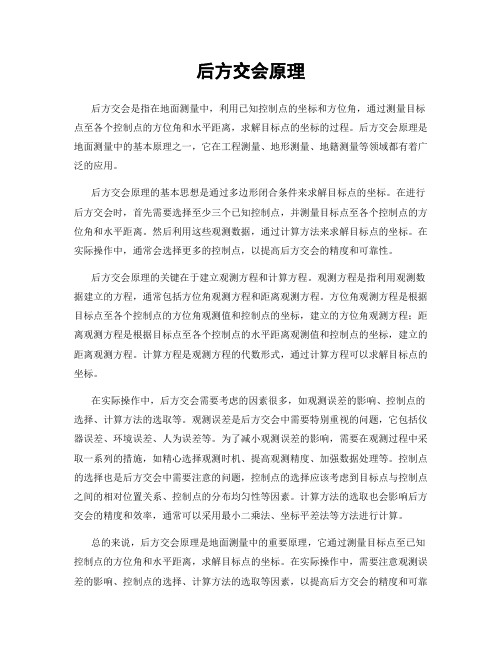

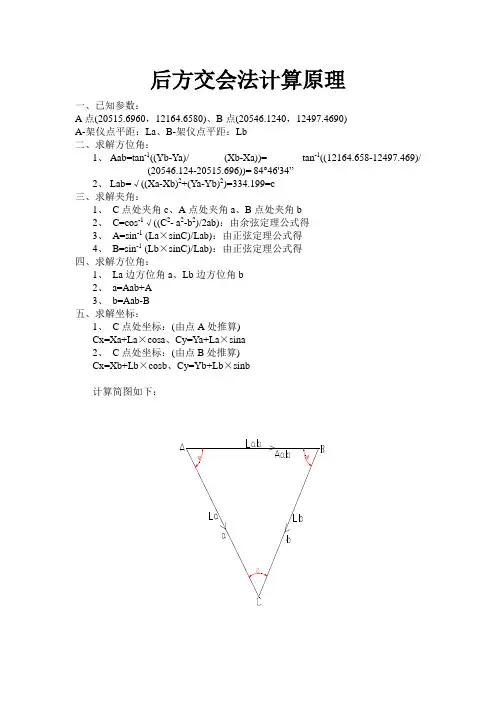

距离后方交会计算

距离后方交会计算(CASIO fx-5800P计算器)程序

距离后方交会计算(CASIO fx-5800P计算器)程序

一、程序功能

本程序适用于在一个未知点上设测站，观测两到个已知点的距离后，解算该未知坐标。注意：这种观测两到个已知点的距离后解算该未知坐标的方法，缺少多余观测值，也就缺少检核条件。

二、程序清单

Lbl 1："XA"?A: "YA"?B: "XB"?C: "YB"?D:"D1"?E: "D2"?F: "Q"?Q

Pol(C-A, D-B)→G

J+QCos-1((GG+EE-FF)÷2÷G÷E)→H

A+ECosH→X

B+ESinH→Y

"XP="：X◢

"YP="：Y◢

Goto 1←┘

三、使用说明

1、规定

(1) 未知点为P点，已知点分别为A点、B点；

(2) P点至A点的距离为D1，P点至B点的距离为D2；

(3) 当A、B、P三点逆时针排列时，Q=-1；当A、B、P三点顺时针排列时，Q=1。

2、输入与显示说明

输入部分：

XA ? 输入A点的X坐标

YA ？输入A点的Y坐标

XB ? 输入B点的X坐标

YB ？输入B点的Y坐标

D1 ？输入P点至A点的距离为D1

D2 ？输入P点至B点的距离为D2

Q ？输入A、B、P三点排列方式（逆时针时，Q=-1；顺时针时，Q=1）显示部分：

XP=×××所求点P的X坐标

YP=×××所求点P的Y坐标

四、算例

已知XA=539.3551，YB=602.9159，XB=433.0034，YB=1087.4213，D1=380.7996，D2=245.8664，A、B、P三点排列方式为逆时针（Q=-1），求P点的坐标。

输入数据后，经计算得

XP=647.8773101

YP=967.9244825

空间后方交会的解算

空间后方交会的解算 一． 空间后方交会的目的 摄影测量主要利用摄影的方法获取地面的信息，主要是是点位信息，属性信息，因此要对此进行空间定位和建模，并首先确定模型的参数，这就是空间后方交会的目的，用以求出模型外方位元素。 二． 空间后方交会的原理 空间后方交会的原理是共线方程。 共线方程是依据相似三角形原理给出的，其形式如下 111333222333()()() ()()() ()()()()()()A S A S A S A S A S A S A S A S A S A S A S A S a X X b Y Y c Z Z x f a X X a Y Y a Z Z a X X b Y Y c Z Z y f a X X a Y Y a Z Z -+-+-=--+-+--+-+-=--+-+- 上式成为中心投影的构线方程， 我们可以根据几个已知点，来计算方程的参数，一般需要六个方程，或者要三个点，为提高精度，可存在多余观测，然后利用最小二乘求其最小二乘解。 将公式利用泰勒公式线性化，取至一次项，得到其系数矩阵A ；引入改正数（残差）V ，则可将其写成矩阵形式： V AX L =- 其中 111333222333[,]()()()()()()()()()()()()()()T x y A S A S A S x A S A S A S A S A S A S y A S A S A S L l l a X X b Y Y c Z Z l x x x f a X X a Y Y a Z Z a X X b Y Y c Z Z l y y y f a X X a Y Y a Z Z =-+-+-=-=+-+-+--+-+-=-=+-+-+- 则1()T T X A A A L -= X 为外方位元素的近似改正数， 由于采用泰勒展开取至一次项，为减少误差，要将的出的值作为近似值进行迭代，知道小于规定的误差 三． 空间后方交会解算过程 1. 已知条件 近似垂直摄影

距离后方交会计算

距离后方交会计算(CASIO fx-5800P计算器)程序 距离后方交会计算(CASIO fx-5800P计算器)程序 一、程序功能 本程序适用于在一个未知点上设测站，观测两到个已知点的距离后，解算该未知坐标。注意：这种观测两到个已知点的距离后解算该未知坐标的方法，缺少多余观测值，也就缺少检核条件。 二、程序清单 Lbl 1："XA"?A: "YA"?B: "XB"?C: "YB"?D:"D1"?E: "D2"?F: "Q"?Q Pol(C-A, D-B)→G J+QCos-1((GG+EE-FF)÷2÷G÷E)→H A+ECosH→X B+ESinH→Y "XP="：X◢ "YP="：Y◢ Goto 1←┘ 三、使用说明 1、规定 (1) 未知点为P点，已知点分别为A点、B点； (2) P点至A点的距离为D1，P点至B点的距离为D2； (3) 当A、B、P三点逆时针排列时，Q=-1；当A、B、P三点顺时针排列时，Q=1。 2、输入与显示说明 输入部分： XA ? 输入A点的X坐标 YA ？输入A点的Y坐标 XB ? 输入B点的X坐标 YB ？输入B点的Y坐标 D1 ？输入P点至A点的距离为D1 D2 ？输入P点至B点的距离为D2 Q ？输入A、B、P三点排列方式（逆时针时，Q=-1；顺时针时，Q=1）显示部分： XP=×××所求点P的X坐标 YP=×××所求点P的Y坐标 四、算例 已知XA=539.3551，YB=602.9159，XB=433.0034，YB=1087.4213，D1=380.7996，D2=245.8664，A、B、P三点排列方式为逆时针（Q=-1），求P点的坐标。 输入数据后，经计算得 XP=647.8773101 YP=967.9244825

全站仪后方交会法步骤和高程测量步骤

全站仪后方交会法步骤和 高程测量步骤 Revised final draft November 26, 2020

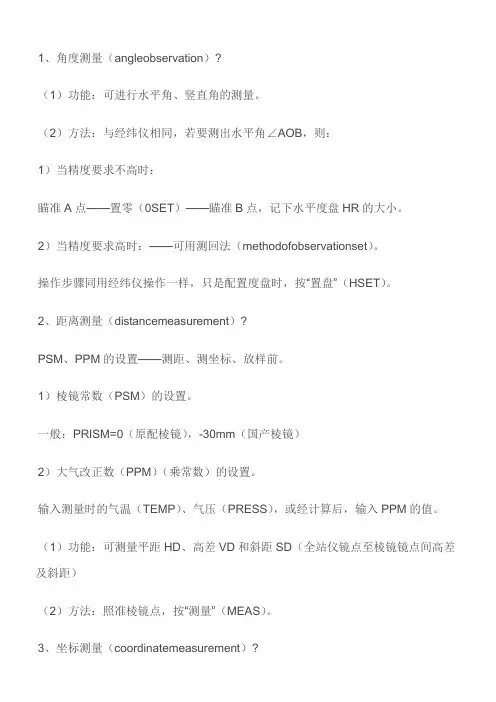

1、角度测量（angleobservation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠AOB，则： 1）当精度要求不高时： 瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。 2）当精度要求高时：——可用测回法（methodofobservationset）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。 2、距离测量（distancemeasurement） PSM、PPM的设置——测距、测坐标、放样前。 1）棱镜常数（PSM）的设置。 一般：PRISM=0（原配棱镜），-30mm（国产棱镜） 2）大气改正数（PPM）（乘常数）的设置。 输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。 （1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（MEAS）。 3、坐标测量（coordinatemeasurement） （1）功能：可测量目标点的三维坐标（X，Y，H）。 （2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已

知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。。。 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有： 方位角： 坐标： 若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有： 高程： （3）方法： 输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。 4、点位放样(Layout) （1）功能：根据设计的待放样点P的坐标，在实地标出P点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值dD和角度差dHR或纵向差值ΔX和横向差值ΔY。 3）根据显示的dD、dHR或ΔX、ΔY，逐渐找到放样点的位置。

空间后方交会编程实习报告

空间后方交会编程实习报告 一实习目的 用程序设计语言（Visual C++或者C语言）编写一个完整的单片空间后方交会程序，通过对提供的试验数据进行计算，输出像片的外方位元素并评定精度。本实验的目的在于让学生深入理解单片空间后方交会的原理，体会在有多余观测情况下，用最小二乘平差方法编程实现解求影像外方位元素的过程。通过上机调试程序加强动手能力的培养，通过对实验结果的分析，增强学生综合运用所学知识解决实际问题的能力。 二实习内容 利用一定数量的地面控制点，根据共线条件方程求解像片外方位元素。 三实习数据 已知航摄仪的内方位元素：f k =153.24mm，x =y =0.0mm，摄影比例尺为1:50000； 4个地面控制点的地面坐标及其对应像点的像片坐标： 四实习原理 如果我们知道每幅影像的6个外方位元素，就能确定被摄物体与航摄影像的关系。因此，如何获取影像的外方位元素，一直是摄影测量工作者所探讨的问题。可采取的方法有：利用雷达、全球定位系统（GPS）、惯性导航系统（INS）以及星相摄影机来获取影像的外方位元素；也可以利用影像覆盖范围内一定数量的控制点的空间坐标与摄影坐标，根据共线条件方程，反求该影像的外方位元素，这种方法称为单幅影像的空间后方交会。 单像空间后方交会的基本思想是：以单幅影像为基础，从该影像所覆盖地面范围内若干控制点的已知地面坐标和相应点的像坐标量测值出发，根据共线条件方程，解求该影像在航空摄影时刻的外方位元素Xs，Ys，Zs，t，w，k。 五实习流程 （1）获取已知数据。从摄影资料中查取影像比例尺1/m，平均摄影距离（航空摄影的航高、内方位元素x0，y0，f；获取控制点的空间坐标Xt，Yt，Zt。 （2）量测控制点的像点坐标并进行必要的影像坐标系统误差改正，得到像点坐标。 （3）确定未知数的初始值。单像空间后方交会必须给出待定参数的初始值，在竖直航空摄影且地面控制点大体对称分布的情况下，可按如下方法确定初始值：

后方交会测量步骤

18．后方交会测量 后方交会通过对多个已知点的测量定出测站点的坐 标。 输入值或观测值 输出值 Ni.Ei.Zi：已知点的坐标值No.Eo.Zo：测站点的坐标值 Hi ：水平角观测值 Vi ：垂直角观测值 Di ：距离观测值 已知点(P1) 已知点(P2) 测站点(P0) 已知点(P4) 已知点(P3) BTS-800 通过观测2-10 已知点便可计算出测站点的坐标。 当观测的已知点超过 2 个,计算N、E 坐标时将采用最小二乘法进行平差，并给出平差结果的不确定度。而Z 坐标则通过计算平均值求取。因此，观测的已知点越多，计算所得的坐标精度也就越高。 后方交会测量也可在菜单模式下选取“后方交会”来进行。 使用“后方交会”，已知点输入应按顺时针顺序输入，否则计算结果可能不准确。

49

18.1 测量两已知点求取测站坐标 操作过程操作键 1．在测量模式第三页下按【后交】进入 显示 后方交会测量功能，显示已知点坐标 输入屏幕。 在菜单模式下选取“3.后方交会”也 可以进入后方交会测量 2.输入已知点1 的坐标，每输入一行数据 按【】，输入完成后，照准已知点 1 棱镜，按【测量】进行测量。 3.测量完成后，显示测量结果，并要求输 入已知点棱镜高。【后交】 【测量】 【输入测量已知点1】 N﹤m﹥: E﹤m﹥: Z﹤m﹥: 【后方交会】 S: 557.259m ZA: 97°31′05″ HAR: 351°15′06″ 连续测量模式需按【停止】停止测量。 4.按【确定】，进入已知点2 坐标输入及测 量。 重复2-3 完成已知点2 的输入及测量。 【确定】 50

单像空间后方交会和双像解析空间后方-前方交会的算法程序实现

单像空间后方交会和双像解析空间后方-前 方交会的算法程序实现 遥感科学与技术 摘要：如果已知每张像片的6个外方位元素，就能确定被摄物体与航摄像片的关系。因此，利用单像空间后方交会的方法，可以迅速的算出每张像片的6个外方位元素。而前方交会的计算，可以算出像片上点对应于地面点的三维坐标。基于这两点，利用计算机强大的运算能力，可以代替人脑快速的完成复杂的计算过程。 关键词：后方交会，前方交会，外方位元素，C++编程 0.引言： 单张像片空间后方交会是摄影测量基本问题之一,是由若干控制点及其相应像点坐标求解摄站参数(X S,Y S,ZS,ψ、ω、κ)。单像空间后方交会主要有三种方法:基于共线条件方程的平差解法、角锥法、基于直接线性变换的解法。而本文将介绍第一种方法，基于共线条件方程反求象片的外方位元素。 而空间前方交会先以单张像片为单位进行空间后方交会，分别求出两张像片的外方位元素，再根据待定点的一对像点坐标，用空间前方交会的方法求解待定点的地面坐标。可以说，这种求解地面点的坐标的方法是以单张像片空间后方交会为基础的，因此，单张像片空间后方交会成为解决这两个问题以及算法程序实现的关键。

1.单像空间后方交会的算法程序实现： （1）空间后方交会的基本原理：对于遥感影像,如何获取像片的外方位元素,一直是摄影测量工作者探讨的问题,其方法有:利用雷达(Radar)、全球定位系统(GPS)、惯性导航系统(I N S)以及星像摄影机来获取像片的外方位元素;也可以利用一定数量的地面控制点,根据共线方程,反求像片的外方位元素,这种方法称为单像空间后方交会(如图1所示)。 图中,地面坐标X i、Yi、Zi和对应的像点坐标x i、yi是已知的,外方位元素XS、Y S、ZS(摄站点坐标),ψ、ω、κ(像片姿态角)是待求的。 （2）空间后方交会数学模型：空间后方交会的数学模型是共线方程, 即中心投影的构像方程： 式中X、Y、Z是地面某点在地面摄影测量坐标系中的坐标,x,y是该地面点在像片上的构像点的像片坐标,对 于空间后方交会而言它们是已知的,还有主距f是已知的。而9个方向余弦a 1,a 2,a3;b1,b 2,b 3;c 1,c2,c 3是未知的，具体表达式可以取

全站仪后方交会操作过程

全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站。现以尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。（其他品牌全站仪可参考进行） 一、建站 1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。） 2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。 将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。旋转60度，检查，若仍有些许偏差，再按上述调整。再旋转60度继续检查至完成。 3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ

输完后，按“确定”回到界面，再输入仪器高。 CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。 4.确定无误后，按“确定”键记录，自动开始计算建站误差，一般要求建站误差在5mm以内。（考虑仪器自身状态和其他情况，计算出结果有几种不正常情况：①建站误差过大，处理办法为按一次“ESC 键”返回测量后视点2，再次瞄准，测量，再计算，若还是很大，重新建站；②出现“输入第三个点”，处理办法为检查输入点坐标是否输入有误，确定无误，再次测量，若不行，重新建站） 建站误差符合要求后，按“确定”键记录，重新输入点名，其他可按“确定”或“”键跳过，最后“确定”键完成建站。 二、放样 点击“放样”键，按“确定”或“”键跳过界面，至下一个坐标输入界面，输入坐标，瞄准，“测量1”测量，按指示告知架镜人员左右前后移动至定点位置，通知定点。 一次“ESC”键返回，再按“确定”或“”键跳过界面，进入下

后方交会计算计算)程序

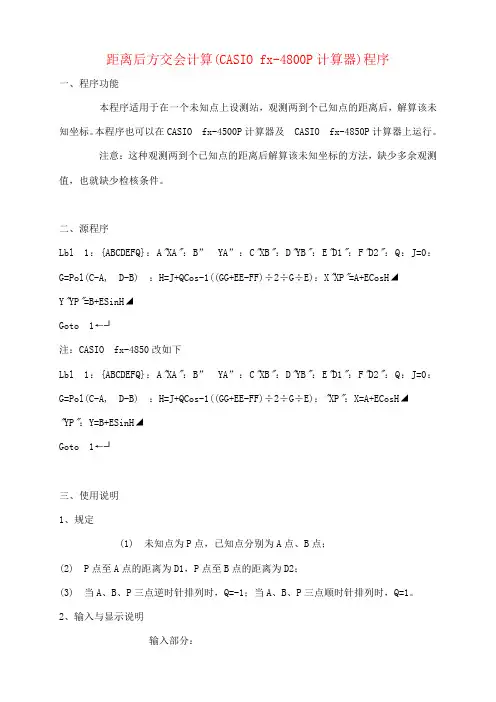

距离后方交会计算(CASIO fx–4800P计算器)程序 一、程序功能 本程序适用于在一个未知点上设测站，观测两到个已知点的 距离后，解算该未知坐标。本程序也可以在CASIO fx-4500P计算器及CASIO fx-4850P计算器上运行。 注意：这种观测两到个已知点的距离后解算该未知坐标的方法，缺少多余观测值，也就缺少检核条件。 二、源程序 Lbl 1：{ABCDEFQ}：A"XA"：B” YA”：C"XB"：D"YB"：E"D1"：F"D2"：Q：J=0：G=Pol(C-A, D-B) ：H=J+QCos-1((GG+EE-FF)÷2÷G ÷E)： X"XP"=A+ECosH◢ Y"YP"=B+ESinH◢ Goto 1←┘ 注：CASIO fx-4850改如下 Lbl 1：{ABCDEFQ}：A"XA"：B” YA”：C"XB"：D"YB"：E"D1"：F"D2"：Q：J=0：G=Pol(C-A, D-B) ：H=J+QCos-1((GG+EE-FF)÷2÷G÷E)："XP"： X=A+ECosH◢
