室温硫化双组份硅胶

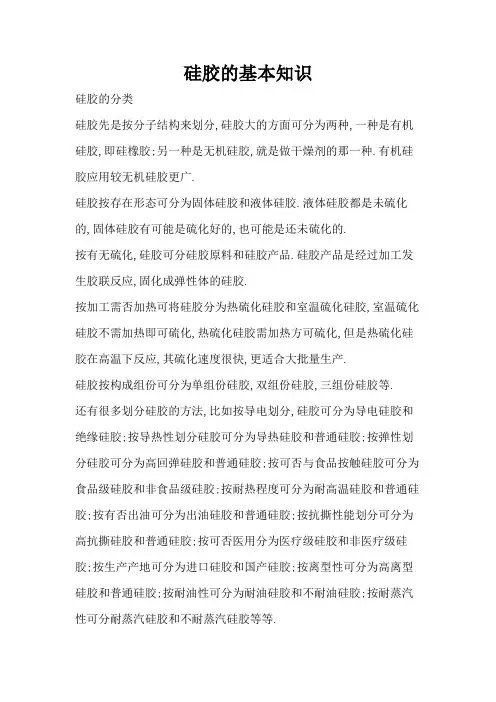

硅胶的基本知识硅胶的分类硅胶先是按分子结构来划分,硅胶大的方面可分为两种,一种是有机硅胶,即硅橡胶;另一种是无机硅胶,就是做干燥剂的那一种.有机硅胶应用较无机硅胶更广.硅胶按存在形态可分为固体硅胶和液体硅胶.液体硅胶都是未硫化的,固体硅胶有可能是硫化好的,也可能是还未硫化的.按有无硫化,硅胶可分硅胶原料和硅胶产品.硅胶产品是经过加工发生胶联反应,固化成弹性体的硅胶.按加工需否加热可将硅胶分为热硫化硅胶和室温硫化硅胶,室温硫化硅胶不需加热即可硫化,热硫化硅胶需加热方可硫化,但是热硫化硅胶在高温下反应,其硫化速度很快,更适合大批量生产.硅胶按构成组份可分为单组份硅胶,双组份硅胶,三组份硅胶等.还有很多划分硅胶的方法,比如按导电划分,硅胶可分为导电硅胶和绝缘硅胶;按导热性划分硅胶可分为导热硅胶和普通硅胶;按弹性划分硅胶可分为高回弹硅胶和普通硅胶;按可否与食品按触硅胶可分为食品级硅胶和非食品级硅胶;按耐热程度可分为耐高温硅胶和普通硅胶;按有否出油可分为出油硅胶和普通硅胶;按抗撕性能划分可分为高抗撕硅胶和普通硅胶;按可否医用分为医疗级硅胶和非医疗级硅胶;按生产产地可分为进口硅胶和国产硅胶;按离型性可分为高离型硅胶和普通硅胶;按耐油性可分为耐油硅胶和不耐油硅胶;按耐蒸汽性可分耐蒸汽硅胶和不耐蒸汽硅胶等等.硅胶制品的八大用途1、硅胶制品是制作复印机、键盘、电子词典、遥控器、玩具、硅胶按键等不可缺少的组成部分。

2、可用于做耐久形的成型垫片、电子配件的封装材料、汽车电子配件的维护材料。

3、可用于制作电子元件、模压高点压缘子。

4、可用于制作导电硅胶、医用硅胶、泡沫硅胶、制模硅胶等。

5、用于房屋的建筑与修复、高速公里接缝密封、桥梁的密封等密封工程6、可用于婴儿用品、母婴用品、婴儿奶瓶、奶瓶保护套。

7、可用于厨房制品、厨具的生产及相关的辅助性厨具制品8、可用于医疗器械配件，由于硅胶无色无味无毒等特性广泛应用于医疗行业定制硅胶需要注意哪些问题首先开发设计一款产品的核心在于产品的结构，在图纸抄数设计完成后需要多重审核是否达标，如果实在拿不准产品的设计的话以防更改模具结构的前提,可以开一套样板模具降低风险，做出手板在进行确认，确认以后在开生产大货模具，对于模具的加工可根据产品的需求选择模具大小，数量交期满足不了那可以选择多开发几穴。

rtv硅橡胶是怎样固化的？施⼯步骤怎么样？rtv硅橡胶经常被⽤在电器、电⼦领域中，其中计算机在制造过程中也有使⽤。

由于使⽤率很⾼，⼀些⽤户⽐较关⼼固化问题。

了解固化过程以及施⼯步骤可以更好的令rtv硅橡胶性能发挥。

rtv硅橡胶的固化：rtv硅橡胶是⼀种室温硫化型硅橡胶，这种胶粘剂分为单组份和双组份两种。

单组份的固化⽅法⽐较简单，只需要接触到空⽓中的⽔汽就会发⽣固化反应，在24⼩时候后就可以彻底固化。

⽽双组份rtv硅橡胶只有在AB组分搅拌均匀后涂抹到基材上才会发⽣固化反应，具备深度硫化的特性，固化后有弹性，在动荡中电⼦组件不会轻易被磕碰。

rtv硅橡胶的施⼯步骤是怎么样的？单组份rtv硅橡胶在施⼯的时候，⾸先需要确保基材表⾯⼲净，然后在需要涂抹的位置挤出⼀些胶液即可，⼤规格的可以借助点胶机使⽤，⼩规格的可以直接⽤⼿挤出胶液。

通常⽤在电⼦组件的粘接和固定中。

在没有发⽣固化反应之前，涂抹胶液的电器组件可以随意调整位置，⼀旦发⽣固化反应，不能再次调整，防⽌固化后粘接⼒度差的情况出现。

双组份的rtv硅橡胶胶在施⼯的时候⽐较繁琐，需要对AB两个组分进⾏称重分别搅拌均匀，在搅拌均匀后才可以把A组分放到B组分中再次进⾏搅拌，在搅拌均匀后可以涂抹在基材中，通常⽤于电⼦电器、机械零部件的复制和制造。

rtv硅橡胶适合⽤在对安全指数要求较⾼的电器中，因为在固化后可以达到阻燃、⾼导热的性能，防⽌电器在使⽤过程中因为温度较⾼⽽烧损，还可以⽤在⼤功率的电器、充电器中。

因为使⽤领域⼴，所以在购买的时候要认准品牌的产品，专注rtv硅橡胶的研究，提供定制化的rtv硅橡胶应⽤解决⽅案，⽤途⼴泛，能应⽤于新能源、军⼯、医疗、航空、船舶、电⼦、汽车、仪器、电源、⾼铁等⾏业领域。

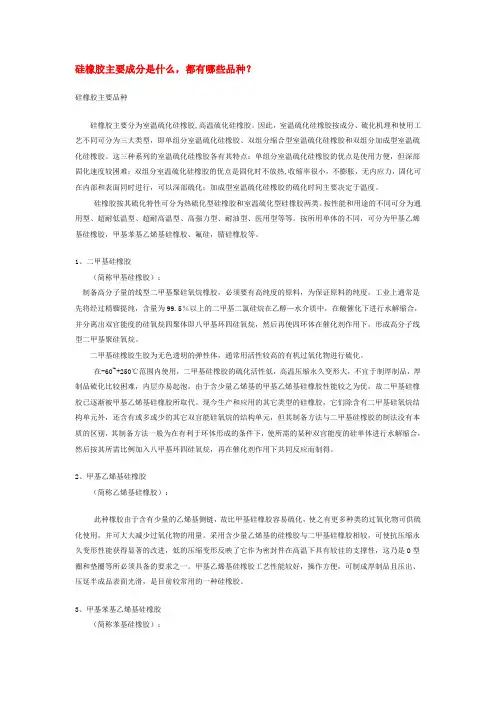

硅橡胶主要成分是什么，都有哪些品种？硅橡胶主要品种硅橡胶主要分为室温硫化硅橡胶,高温硫化硅橡胶。

因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。

这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热,收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。

硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。

按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。

按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。

1、二甲基硅橡胶（简称甲基硅橡胶）：制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。

二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。

在-60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。

由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。

现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。

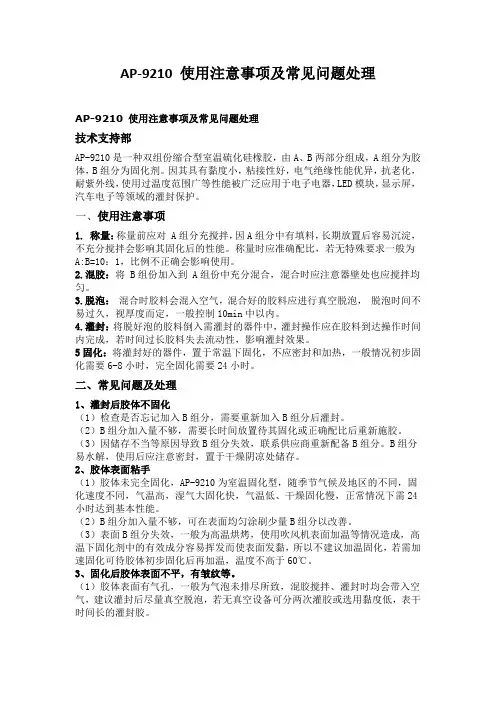

AP-9210 使用注意事项及常见问题处理AP-9210 使用注意事项及常见问题处理技术支持部AP-9210是一种双组份缩合型室温硫化硅橡胶，由A、B两部分组成，A组分为胶体，B组分为固化剂。

因其具有黏度小，粘接性好，电气绝缘性能优异，抗老化，耐紫外线，使用过温度范围广等性能被广泛应用于电子电器，LED模块，显示屏，汽车电子等领域的灌封保护。

一、使用注意事项1. 称量：称量前应对 A组分充搅拌，因A组分中有填料，长期放置后容易沉淀，不充分搅拌会影响其固化后的性能。

称量时应准确配比，若无特殊要求一般为A:B=10：1，比例不正确会影响使用。

2.混胶：将 B组份加入到 A组份中充分混合，混合时应注意器壁处也应搅拌均匀。

3.脱泡：混合时胶料会混入空气，混合好的胶料应进行真空脱泡，脱泡时间不易过久，视厚度而定，一般控制10min中以内。

4.灌封：将脱好泡的胶料倒入需灌封的器件中，灌封操作应在胶料到达操作时间内完成，若时间过长胶料失去流动性，影响灌封效果。

5固化：将灌封好的器件，置于常温下固化，不应密封和加热，一般情况初步固化需要6-8小时，完全固化需要24小时。

二、常见问题及处理1、灌封后胶体不固化（1）检查是否忘记加入B组分，需要重新加入B组分后灌封。

（2）B组分加入量不够，需要长时间放置待其固化或正确配比后重新施胶。

（3）因储存不当等原因导致B组分失效，联系供应商重新配备B组分。

B组分易水解，使用后应注意密封，置于干燥阴凉处储存。

2、胶体表面粘手（1）胶体未完全固化，AP-9210为室温固化型，随季节气候及地区的不同，固化速度不同，气温高，湿气大固化快，气温低、干燥固化慢，正常情况下需24小时达到基本性能。

（2）B组分加入量不够，可在表面均匀涂刷少量B组分以改善。

（3）表面B组分失效，一般为高温烘烤，使用吹风机表面加温等情况造成，高温下固化剂中的有效成分容易挥发而使表面发黏，所以不建议加温固化，若需加速固化可待胶体初步固化后再加温，温度不高于60℃。
