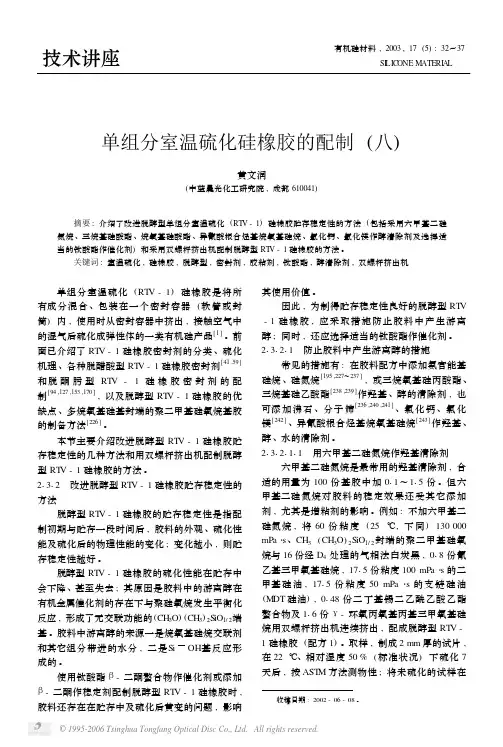

脱醇型单组分室温硫化硅橡胶的研制

单组分室温硫化硅橡胶的配制(八)

黄文润(中蓝晨光化工研究院,成都610041)

摘要:介绍了改进脱醇型单组分室温硫化(RTV-1)硅橡胶贮存稳定性的方法(包括采用六甲基二硅氮烷、三烷基硅酸酯、烷氧基硅酸酯、异氰酸根合烃基烷氧基硅烷、氯化钙、氯化镁作醇清除剂及选择适当的钛酸酯作催化剂)和采用双螺杆挤出机配制脱醇型RTV-1硅橡胶的方法。关键词:室温硫化,硅橡胶,脱醇型,密封剂,胶粘剂,钛酸酯,醇清除剂,双螺杆挤出机

收稿日期:2002-06-08。 单组分室温硫化(RTV-1)硅橡胶是将所

有成分混合、包装在一个密封容器(软管或封

筒)内,使用时从密封容器中挤出,接触空气中

的湿气后硫化成弹性体的一类有机硅产品[1]。前

面已介绍了RTV-1硅橡胶密封剂的分类、硫化

机理、各种脱醋酸型RTV-1硅橡胶密封剂[41,59]

和脱酮肟型RTV-1硅橡胶密封剂的配

制[94,127,153,170],以及脱醇型RTV-1硅橡胶的优

缺点、多烷氧基硅基封端的聚二甲基硅氧烷基胶

的制备方法[226]。

本节主要介绍改进脱醇型RTV-1硅橡胶贮

存稳定性的几种方法和用双螺杆挤出机配制脱醇

型RTV-1硅橡胶的方法。

21312　改进脱醇型RTV-1硅橡胶贮存稳定性的方法

脱醇型RTV-1硅橡胶的贮存稳定性是指配

制初期与贮存一段时间后,胶料的外观、硫化性

能及硫化后的物理性能的变化;变化越小,则贮

存稳定性越好。

脱醇型RTV-1硅橡胶的硫化性能在贮存中

会下降、甚至失去;其原因是胶料中的游离醇在

有机金属催化剂的存在下与聚硅氧烷发生平衡化

反应,形成了无交联功能的(CH3O)(CH3)2SiO1/2端

基。胶料中游离醇的来源一是烷氧基硅烷交联剂

和其它组分带进的水分,二是SiOH基反应形

成的。

使用钛酸酯β-二酮螯合物作催化剂或添加β-二酮作稳定剂配制脱醇型RTV-1硅橡胶时,胶料还存在在贮存中及硫化后黄变的问题,影响其使用价值。

因此,为制得贮存稳定性良好的脱醇型RTV

单组分室温硫化硅橡胶的配制(七)

黄文润

【期刊名称】《有机硅材料》

【年(卷),期】2003(17)4

【摘 要】介绍了脱醇型单组分室温硫化硅橡胶的优缺点.重点介绍了多烷氧基硅基封端的聚二甲基硅氧烷基胶的几种制备方法.

【总页数】6页(P39-44)

【作 者】黄文润

【作者单位】中蓝晨光化工研究院,成都,610041

【正文语种】中 文

【中图分类】TQ33

【相关文献】

1.脱醋酸型单组分室温硫化硅橡胶的配制 [J], 朱红浩

2.单组分室温硫化硅橡胶的配制(十) [J], 黄文润

3.单组分室温硫化硅橡胶的配制(十一) [J], 黄文润

4.单组分室温硫化硅橡胶的配制(十二) [J], 黄文润

5.单组分室温硫化硅橡胶的配制(十三) [J], 黄文润

因版权原因，仅展示原文概要，查看原文内容请购买

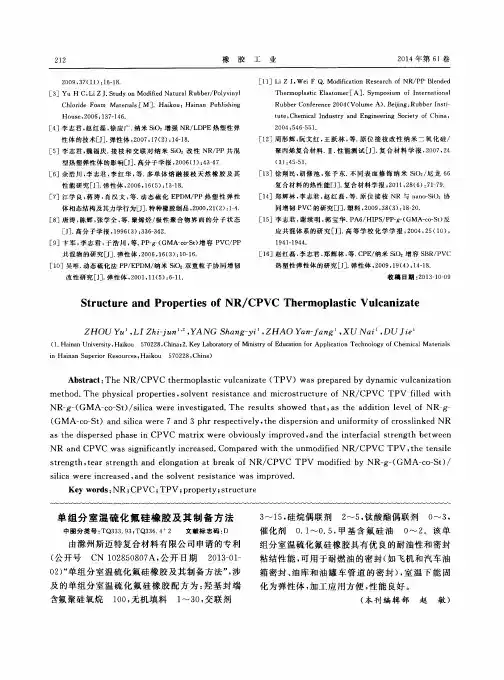

２１２　橡胶工业　２Ｏｌ４年第６１卷　

２００９，３７（１１）：ｌ６—１８．　［３］Ｙｕ　Ｈ　Ｃ，Ｌｉ　Ｚ　Ｊ．Ｓｔｕｄｙ　ｏｎ　Ｍｏｄｉｆｉｅｄ　Ｎａｔｕｒａｌ　Ｒｕｂｂｅｒ／Ｐ０ｌｙｖｉｎｙｌ　Ｃｈｌｏｒｉｄｅ　Ｆｏａｍ　Ｍａｔｅｒｉａｌｓ［Ｍ］．Ｈａｉｋｏｕ：Ｈａｉｎａｎ　Ｐｕｂｌｉｓｈｉｎｇ　Ｈｏｕｓｅ，２００６：１３７—１４６．　Ｅ４］李志君，赵红磊，徐应广．纳米ＳｉＯｚ增强ＮＲ／ＬＤＰＥ热塑性弹　

性体的技术ＥＪ］．弹性体，２００７，１７（２）：１４－１８．　［５］李志君，魏福庆．接枝和交联对纳米ＳｉＯ２改性ＮＲ／ＰＰ共混　型热塑弹性体的影响［Ｊ］．高分子学报，２００６（１）：４３　４７．　［６］余浩川，李志君，李红华，等．多单体熔融接枝天然橡胶及其　性能研究ＥＪ］．弹性体，２００６，１６（５）：１３—１８．　［７］江学良，蒋涛，肖汉文，等．动态硫化ＥＰＤＭ／ＰＰ热塑性弹性　体相态结构及其力学行为ＬＪ］．特种橡胶制品，２０００，２１（２）：１－４．　Ｅ８３唐涛，陈辉，张学全，等．聚烯烃／极性聚合物界面的分子状态　

［Ｊ］．高分子学报，１９９６（３）：３３６—３４２．　Ｅｇ］卞军，李志君，于浩川，等．ＰＰ—ｇ一（ＧＭＡ—ｃｏ－Ｓｔ）增容ＰＶＣ／ＰＰ　

共混物的研究［Ｊ］．弹性体，２００６，１６（３）：１０—１６．　［ｉｏ］吴唯．动态硫化法ＰＰ／ＥＰＤＭ／纳米ＳｉＯｚ双重粒子协同增韧　改性研究［Ｊ］．弹性体，２００１，１１（５）：６－１１．　［１１］ｌＪｊ　ｚ　Ｊ，Ｗｅｉ　Ｆ　Ｑ．Ｍｏｄｉｆｉｃａｔｉｏｎ　Ｒｅｓｅａｒｃｈ　ｏｆ　ＮＲ／ＰＰ　Ｂｌｅｎｄｅｄ　Ｔｈｅｒｍｏｐｌａｓｔｉｃ　Ｅｌａｓｔｏｍｅｒ［Ａ］．Ｓｙｍｐｏｓｉｕｍ　ｏｆ　Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｒｕｂｂｅｒ　Ｃｏｎｆｅｒｅｎｃｅ　２００４（Ｖｏｌｕｍｅ　Ａ）．Ｂｅｉｊｉｎｇ：Ｒｕｂｂｅｒ　Ｉｎｓｔｉ—　ｔｕｔｅ，Ｃｈｅｍｉｃａｌ　Ｉｎｄｕｓｔｒｙ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｓｏｃｉｅｔｙ　ｏｆ　Ｃｈｉｎａ，　２００４：５４６－５５１．　［１２］周彤辉，阮文红，王跃林，等．原位接枝改性纳米二氧化硅／　聚丙烯复合材料．Ⅱ．性能测试Ｉ－Ｊ３．复合材料学报，２００７，２４　

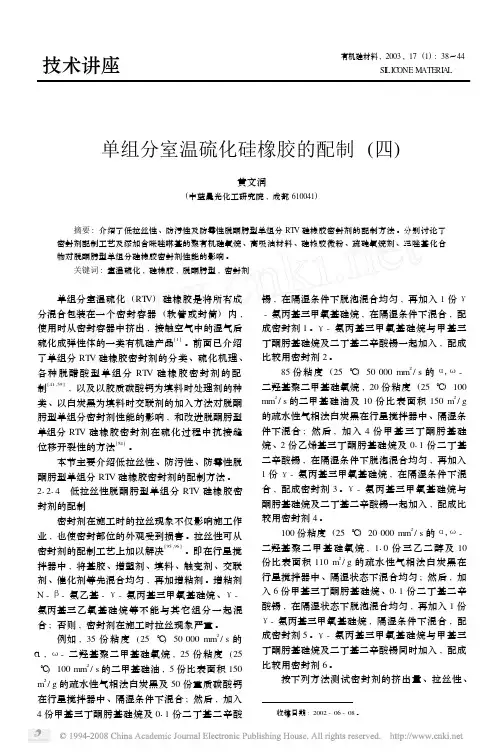

单组分室温硫化硅橡胶的配制(四)

黄文润

(中蓝晨光化工研究院,成都610041)

摘要:介绍了低拉丝性、防污性及防霉性脱酮肟型单组分RTV硅橡胶密封剂的配制方法。分别讨论了密封剂配制工艺及添加含咪唑啉基的聚有机硅氧烷、高吸油材料、硅橡胶微粉、疏硅氧烷剂、三唑基化合物对脱酮肟型单组分硅橡胶密封剂性能的影响。关键词:室温硫化,硅橡胶,脱酮肟型,密封剂

收稿日期:2002-06-08。 单组分室温硫化(RTV)硅橡胶是将所有成

分混合包装在一个密封容器(软管或封筒)内,

使用时从密封容器中挤出,接触空气中的湿气后

硫化成弹性体的一类有机硅产品[1]。前面已介绍

了单组分RTV硅橡胶密封剂的分类、硫化机理、

各种脱醋酸型单组分RTV硅橡胶密封剂的配

制[41,59],以及以胶质碳酸钙为填料时处理剂的种

类、以白炭黑为填料时交联剂的加入方法对脱酮

肟型单组分密封剂性能的影响,和改进脱酮肟型

单组分RTV硅橡胶密封剂在硫化过程中抗接缝

位移开裂性的方法[94]。本节主要介绍低拉丝性、防污性、防霉性脱

酮肟型单组分RTV硅橡胶密封剂的配制方法。

21214　低拉丝性脱酮肟型单组分RTV硅橡胶密

封剂的配制

密封剂在施工时的拉丝现象不仅影响施工作

业,也使密封部位的外观受到损害。拉丝性可从

密封剂的配制工艺上加以解决[95,96]。即在行星搅

拌器中,将基胶、增塑剂、填料、触变剂、交联

剂、催化剂等先混合均匀,再加增粘剂。增粘剂

N-β-氨乙基-γ-氨丙基三甲氧基硅烷、γ-

氨丙基三乙氧基硅烷等不能与其它组分一起混

合;否则,密封剂在施工时拉丝现象严重。

例如,35份粘度(25℃)50000mm2/s的

α,ω-二羟基聚二甲基硅氧烷,25份粘度(25

℃)100mm2/s的二甲基硅油,5份比表面积150

m2/g的疏水性气相法白炭黑及50份重质碳酸钙

在行星搅拌器中、隔湿条件下混合;然后,加入

4份甲基三丁酮肟基硅烷及011份二丁基二辛酸锡,在隔湿条件下脱泡混合均匀,再加入1份γ
