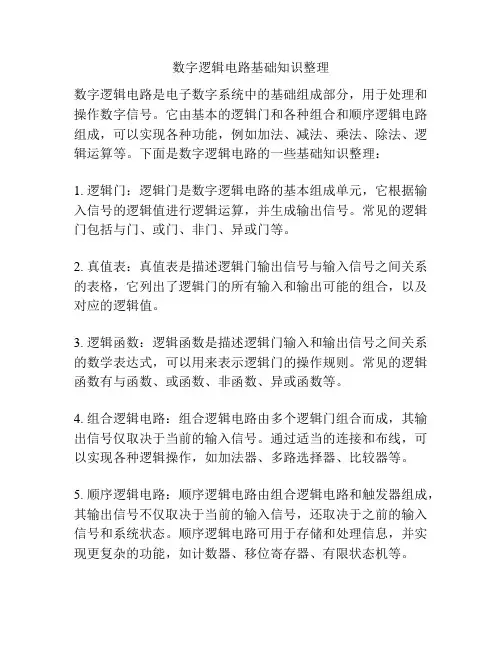

数字逻辑电路基础知识整理数字逻辑电路是电子数字系统中的基础组成部分，用于处理和操作数字信号。
它由基本的逻辑门和各种组合和顺序逻辑电路组成，可以实现各种功能，例如加法、减法、乘法、除法、逻辑运算等。
下面是数字逻辑电路的一些基础知识整理：1. 逻辑门：逻辑门是数字逻辑电路的基本组成单元，它根据输入信号的逻辑值进行逻辑运算，并生成输出信号。
常见的逻辑门包括与门、或门、非门、异或门等。
2. 真值表：真值表是描述逻辑门输出信号与输入信号之间关系的表格，它列出了逻辑门的所有输入和输出可能的组合，以及对应的逻辑值。
3. 逻辑函数：逻辑函数是描述逻辑门输入和输出信号之间关系的数学表达式，可以用来表示逻辑门的操作规则。
常见的逻辑函数有与函数、或函数、非函数、异或函数等。
4. 组合逻辑电路：组合逻辑电路由多个逻辑门组合而成，其输出信号仅取决于当前的输入信号。
通过适当的连接和布线，可以实现各种逻辑操作，如加法器、多路选择器、比较器等。
5. 顺序逻辑电路：顺序逻辑电路由组合逻辑电路和触发器组成，其输出信号不仅取决于当前的输入信号，还取决于之前的输入信号和系统状态。
顺序逻辑电路可用于存储和处理信息，并实现更复杂的功能，如计数器、移位寄存器、有限状态机等。
6. 编码器和解码器：编码器将多个输入信号转换成对应的二进制编码输出信号，解码器则将二进制编码输入信号转换成对应的输出信号。
编码器和解码器可用于信号编码和解码，数据传输和控制等应用。
7. 数字信号表示：数字信号可以用二进制表示，其中0和1分别表示低电平和高电平。
数字信号可以是一个比特（bit），表示一个二进制位；也可以是一个字（word），表示多个二进制位。
8. 布尔代数：布尔代数是逻辑电路设计的数学基础，它通过符号和运算规则描述了逻辑门的操作。
布尔代数包括与、或、非、异或等基本运算，以及与运算律、或运算律、分配律等运算规则。
总的来说，数字逻辑电路是由逻辑门和各种组合和顺序逻辑电路组成的，它可以实现各种基本逻辑运算和数字信号处理。
二进制数及数字电路的基本概念教案第一章：二进制数的概念与表示方法1.1 二进制数的定义：二进制数是一种只有两个数码的数制，通常用0和1表示，借一当二。
1.2 二进制数的表示方法：每一位上的数代表的是2的幂次方，从右往左依次为2^0, 2^1, 2^2, 2^31.3 二进制数的运算规则：加法、减法、乘法、除法等运算规则。
第二章：二进制数与十进制数的转换2.1 二进制数转换为十进制数：按位展开乘以2的幂次方，相加。
2.2 十进制数转换为二进制数：除以2取余法，将余数从下到上依次排列。
2.3 实例练习：进行二进制数与十进制数的相互转换。
第三章：数字电路的基本概念3.1 数字电路的定义：数字电路是一种以数字信号为基础，进行逻辑运算和信息处理的电路。
3.2 数字电路的组成部分：逻辑门、逻辑电路、触发器、寄存器等。
3.3 数字电路的表示方法：逻辑符号、真值表、逻辑图等。
第四章：逻辑门及其功能4.1 与门（AND Gate）：只有当所有输入都为1时，输出才为1。
4.2 或门（OR Gate）：只要有任何一个输入为1，输出就为1。
4.3 非门（NOT Gate）：输入的相反数作为输出。
4.4 其他逻辑门：与非门、或非门、异或门（XOR Gate）、同或门（XNOR Gate）等。
第五章：逻辑电路及其应用5.1 逻辑电路的定义：由逻辑门组成的电路，用于实现特定的逻辑功能。
5.2 逻辑电路的类型：组合逻辑电路、时序逻辑电路等。
5.3 逻辑电路的应用：算术运算电路、编码器、译码器、多路选择器、优先级编码器等。
本教案通过介绍二进制数及数字电路的基本概念，使学生了解和掌握二进制数的表示方法及其与十进制数的转换，了解数字电路的组成部分及其表示方法，熟悉逻辑门的功能及其应用，为后续学习计算机硬件和软件知识打下基础。
第六章：逻辑函数与逻辑代数6.1 逻辑函数的定义：逻辑函数是一种反映输入与输出之间逻辑关系的函数。
6.2 逻辑代数：逻辑代数是用于分析和设计数字电路的一种数学工具，包括逻辑运算和逻辑函数。

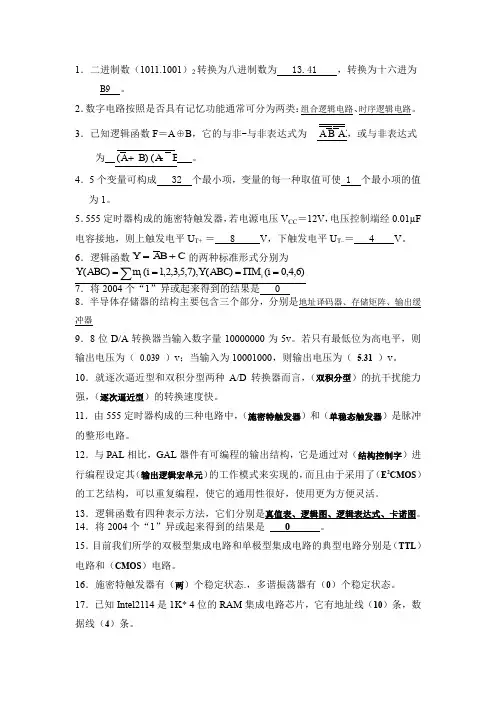

1．二进制数（1011.1001）2转换为八进制数为 13.41 ，转换为十六进为B9 。
2．数字电路按照是否具有记忆功能通常可分为两类：组合逻辑电路、时序逻辑电路。
3．已知逻辑函数F ＝A ⊕B ，它的与非-与非表达式为 A B A B ，或与非表达式为 ()()A B A B++ 。
4．5个变量可构成 32 个最小项，变量的每一种取值可使 1 个最小项的值为1。
5．555定时器构成的施密特触发器，若电源电压V CC ＝12V ，电压控制端经0.01µF 电容接地，则上触发电平U T+ ＝ 8 V ，下触发电平U T –＝ 4 V 。
6．逻辑函数的两种标准形式分别为7．将2004个“1”异或起来得到的结果是 08．半导体存储器的结构主要包含三个部分，分别是地址译码器、存储矩阵、输出缓冲器9．8位D/A 转换器当输入数字量10000000为5v 。
若只有最低位为高电平，则输出电压为（ 0.039 ）v ；当输入为10001000，则输出电压为（ 5.31 ）v 。
10．就逐次逼近型和双积分型两种A/D 转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换速度快。
11．由555定时器构成的三种电路中，（施密特触发器）和（单稳态触发器）是脉冲的整形电路。
12．与PAL 相比，GAL 器件有可编程的输出结构，它是通过对（结构控制字）进行编程设定其（输出逻辑宏单元）的工作模式来实现的，而且由于采用了（E 2CMOS ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
13．逻辑函数有四种表示方法，它们分别是真值表、逻辑图、逻辑表达式、卡诺图。
14．将2004个“1”异或起来得到的结果是 0 。
15．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（TTL ）电路和（CMOS ）电路。
16．施密特触发器有（两）个稳定状态.，多谐振荡器有（0）个稳定状态。
17．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（10）条，数据线（4）条。
