涤纶BCF卷曲性能测试方法的探讨

格式：pdf
大小：1.37 MB
文档页数：6

陈琳，王诚，任静，方杰，张顺花
（１．浙江理工大学材料与纺织学院，杭州３１００１８；２．浙江义乌金汇化纤有限公司，浙江义乌３２２０００）
摘要：科学准确地测定涤纶ＢＣＦ的卷曲性能对提高产品质量及满足客户要求意义重大，以显现温度、显现时间、预加张力、平衡时间、重负荷作为试验因素，以卷曲收缩率、卷曲模量、卷曲稳定度、热
ＦｉｂｅｒＣｏ．，Ｌｔｄ．，Ｙ１ＷＵ３２２０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＴｏｓｃｉｅｎｔｉｉｆｃａｌｌｙａｎｄａｃｃｕｒａｔｅｌｙｍｅａｓｕｒｅｃｒｉｍｐｐｒｏｐｅｒｔｙｏｆｐｏｌｙｅｓｔｅｒＢＣＦｉｓｏｆｇｒｅａｔｓｉｇｎｉｉｆｃａｎｃｅｆｏｃｒｉｍｐｓｔａｂｉｌｉｔｙ，ｔｈｅｒｍａｌｃｒｉｍｐｅｌｏｎｇａｔｉｏｎａｓｊｕｄｇｉｎｇｉｎｄｉｃａｔｏｒｓｔｏｄｉｓｃｕｓｓｃｒｉｍｐｐｒｏｐｅｔｒｙｔｅｓｔｉｎｇｍｅｔｈｏｄｓｆｏｒ
ｉｍｐｒｏｖｉｎｇｐｒｏｄｕｃｔｑｕａｌｉｔｙａｎｄｍｅｅｔｉｎｇｃｕｓｔｏｍｅｒｓ ’ｒｅｑｕｉｒｅｍｅｎｔｓ．ＴｈｉｓｐａｐｅｒＵｓｅｓａｐｐａｒｅｎｔｔｅｍｐｅｒａｔｕｒｅｐｒｅｓｅｎｔａｔｉｏｎ
预加张力的增大，卷曲收缩率、卷曲模量及热卷曲伸长率逐渐减小，卷曲稳定度随重负荷的增加快速
降低。
关键词：涤纶ＢＣＦ；卷曲收缩率；卷曲模量；卷曲稳定度；热卷曲仲长率
中图分类号：ＴＳ１０２．５２２；ＴＳＩＯ１．９２１文献标志码：Ａ文章编号：１００１－７００３（２０１３）１２－００１１ — ０６
ｐｏｌｙｅｓｔｅｒＢＣＦ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔ：ｔｈｅｐｒｅ — ｔｅｎｓｉｏｎａｎｄａｐｐａｒｅｎｔｔｅｍｐｅｒａｔｕｒｅｈａｖｅｓｉｇｎｉｉｃｆａｎｔｅｆｆｅｃｔｏｎｔｈｅｃｒｉｍｐｃｏｎｔｒａｃｔｉｏｎｒａｔｅ，ｃｒｉｍｐｍｏｄｕｌｕｓａｎｄｔｈｅｒｍａｌｃｉｍｐｒｅｌｏｎｇａｔｉｏｎ，ｗｈｉｌｅｃｒｉｍｐｓｔａｂｉｌｉｔｙｉｓａｆｆｅｃｔｅｄｇｒｅａｔｌｙｂｙｈｅａｖｙｌｏａｄ．Ａｓｔｈｅｔｅｍｐｅｒａｔｕｒｅｒｉｓｅｓ，ｔｈｅｃｒｉｍｐｃｏｎｔｒａｃｔｉｏｎｒａｔｅａｎｄｃｒｉｍｐｍｏｄｕｌｕｓｉｎｃｒｅａｓｅｉｒｆｓｔａｎｄｔｈｅｎｄｅｃｒｅａｓｅｇｒａｄｕａｌｌｙ；ｔｈｅｔｈｅｒｍａｌｃｒｉｍｐｅｌｏｎｇａｔｉｏｎｉｎｃｒｅａｓｅｓａｎｄｔｈｅｎｄｅｃｒｅａｓｅｓｓｌｉｇｈｔｌｙ；Ｗｉｔｈｔｈｅｉｎｃｒｅａｓｅｓｉｎｐｒｅ－ｔｅｑｓｉｏｎ
卷曲伸长率为判断指标，对涤纶ＢＣＦ进行卷曲性能测试方法的探讨。结果表明：预加张力、显现温度对卷曲收缩率、卷曲模量及热卷曲伸长率影响显著，重负荷对卷曲稳定度的影响很大。随着显现温
度的升高，卷曲收缩率、卷曲模量先增加，而后逐渐降低，热卷曲伸长率逐步增加，而后略减小。随着
（】．ＣｏｌｌｅｇｅｏｆＭａｔｅｒｉａｌｓａｎｄＴｅｘｔｉｌｅｓ，ＺｈｅｊｉａｎｇＳｃｉ — ＴｅｅｈＵｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｈｏｕ３１００１８．Ｃｈｉｎａ；２．ＺｈｅｊｉａｎｇＹｉｗｕＪｉｎｈｕｉＣｈｅｍｉｃａｌ
，
ｔｉｍｅ，ｐｒｅ — ｔｅｎｓｉｏｎａｎｄｅｑｕｉｌｉｂｒｉｕｍｔｉｍｅ，ｈｅａｖｙｌｏａｄａｓｅｘｐｅｒｉｍｅｎｔａｌｆａｃｔｏｒｓａｎｄａｄｏｐｔｓｃｒｉｍｐｃｏｎｔｒａｃｔｉｏｎｒａｔｅｃｒｉｍｐ
ＪｏｕｒｎａｌｏｆＳｉｌｋ
司
ｌ？｜
；１２
ｊｉ
每０
０
鹂蹲瓣
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－７００３．２０１３．１２．００３
涤纶ＢＣＦ卷曲性能测试方法的探讨
ＯｎｔｈｅＴｅｓｔｉｎｇＭｅｔｈｏｄｓｏｆＣｒｉｍｐＰｒｏｐｅｒｔｙｏｆＰｏｌｙｅｓｔｅｒＢＣＦ
ＣＨＥＮＬｉｎ，ＷＡＮＧＣｈｅｎｇ，ＲＥＮＪｉｎｇ，ＦＡＮＧＪｉｅ，ＺＨＡＮＧＳｈｕｎｈｕａ

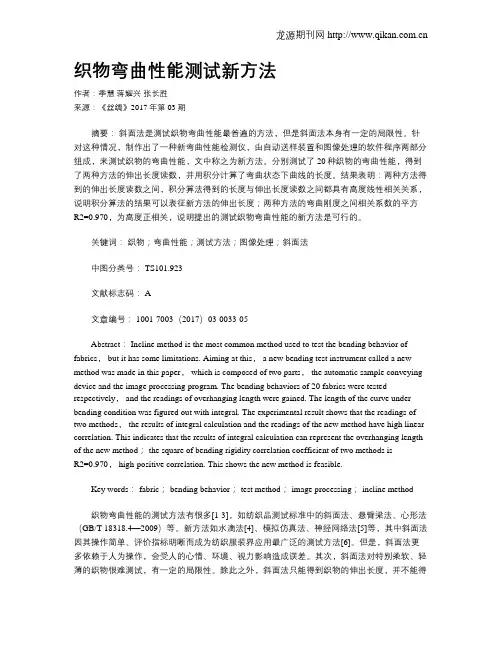

织物弯曲性能测试新方法

织物弯曲性能测试新方法作者：季慧蒋耀兴张长胜来源：《丝绸》2017年第03期摘要：斜面法是测试织物弯曲性能最普遍的方法，但是斜面法本身有一定的局限性。

针对这种情况，制作出了一种新弯曲性能检测仪，由自动送样装置和图像处理的软件程序两部分组成，来测试织物的弯曲性能，文中称之为新方法。

分别测试了20种织物的弯曲性能，得到了两种方法的伸出长度读数，并用积分计算了弯曲状态下曲线的长度。

结果表明：两种方法得到的伸出长度读数之间，积分算法得到的长度与伸出长度读数之间都具有高度线性相关关系，说明积分算法的结果可以表征新方法的伸出长度；两种方法的弯曲刚度之间相关系数的平方R2=0.970，为高度正相关，说明提出的测试织物弯曲性能的新方法是可行的。

关键词：织物；弯曲性能；测试方法；图像处理；斜面法中图分类号： TS101.923文献标志码： A文章编号： 1001-7003（2017）03-0033-05Abstract： Incline method is the most common method used to test the bending behavior of fabrics， but it has some limitations. Aiming at this， a new bending test instrument called a new method was made in this paper， which is composed of two parts， the automatic sample conveying device and the image processing program. The bending behaviors of 20 fabrics were tested respectively， and the readings of overhanging length were gained. The length of the curve under bending condition was figured out with integral. The experimental result shows that the readings of two methods， the results of integral calculation and the readings of the new method have high linear correlation. This indicates that the results of integral calculation can represent the overhanging length of the new method； the square of bending rigidity correlation coefficient of two methods isR2=0.970， high-positive correlation. This shows the new method is feasible.Key words： fabric； bending behavior； test method； image processing； incline method织物弯曲性能的测试方法有很多[1-3]，如纺织品测试标准中的斜面法、悬臂梁法、心形法（GB/T 18318.4—2009）等。

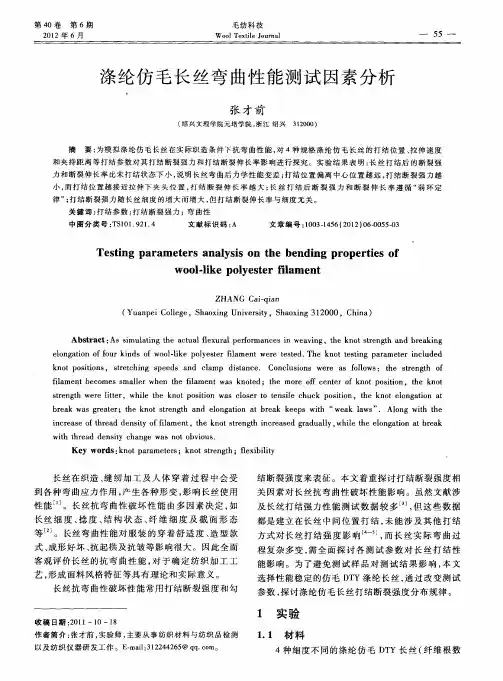

涤纶仿毛长丝弯曲性能测试因素分析

性能差。打结断裂伸长率与细度关系相关性不
显著。
１２仪器．
Ｈ一１Ｋ —Ｌ型台式双立柱电子万能材料试０
验机。
２２拉伸速度对打结性能的影响．
选择ＤＹ７ｔ／４仿毛涤纶长丝，中间Ｔ６ｄｅ２ｆｘ在
力和断裂伸长率比未打结状态下小，明长丝弯曲后力学性能变差；说打结位置偏离中心位置越远，结断裂强力越打
小，打结位置越接近拉伸下夹头位置，结断裂伸长率越大；丝打结后断裂强力和断裂伸长率遵循 “ 环定而打长弱律 ” 打结断裂强力随长丝细度的增大而增大，打结断裂伸长率与细度无关。；但关键词：结参数；打打结断裂强力；弯曲性
打结断裂强力及打结断裂伸长率，如表１所示。
表１长丝细度与打结断裂强力及打结断裂伸长率关系
明显，打结断裂强力减小。但随着拉伸速度提高，由于长丝由初始速度为０提高到较高速度，伸拉惯性力较大，高了打结断裂强力。表２中打结提断裂伸长率则随着拉伸速率增大而增大，最大其
ｂｅｋｗａｒａｅ；ｔｅｋｔｓｒｎｔｎｅｏｇｔｎｔｒａｅｐｔ ‘ｗｅｋａ ”．Ａｌｎｔｈｒａｓｇｅｔｒｈｎｏｔｅｇｈａｄｌｎａｉａｂｅｋｋｅｓｗｉｏｈ ‘ ａｌｗｓｏｇｗｉｈｔｅ

丙纶BCF卷曲性能试验方法探究

为：显现温度１００ ℃；自然卷曲状态下显现；显现时间１０ｍｉｎ；平衡时间２ｈ或以上。
关键词：丙纶；ＢＣＦ；卷曲性能；卷曲收缩率；卷曲模量；卷曲稳定度；热卷曲伸长率
中图分类号：ＴＳＩＯ１．９２１文献标志码：Ａ文章编号：１ｏＯ９ —２６５Ｘ（２０１３）０６一ＯＯ５Ｏ —Ｏ５
ｓｈｒｉｎｋａｇｅ：ｐｒｅ — ｔｅｎｓｉｏｎ＞ａｐｐａｒｅｎｔｔｅｍｐｅｒａｔｕｒｅ＞ｅｑｕｉｌｉｂｒｉｕｍｔｉｍｅ＞ａｐｐａｒｅｎｔｔｉｍｅ；ｔｈｅｏｒｄｅｒ
２０１３年纪代识校第６期
测试与分析
丙纶ＢＣＦ掌曲性髓试验方法瀑完
方杰，陈玲，王诚，任静，张顺花 ’
３２２０００）（１．浙江理工大学材料与纺织学院，杭州３１００１８；２．浙江义乌金汇化纤有限公司，浙江义乌
摘
要：以卷曲收缩率、卷曲模量和卷曲稳定度为考察指标，采用Ｌｓ（６ ×３）正交试验，探讨显现温度、
预加张力、显现时间和平衡时间丙纶ＢＣＦ卷曲性能的影响。结果表明，各因素对卷曲收缩率的影响大小顺序是：预加张力＞显现温度＞平衡时间＞显现时间；各因素对卷曲模量的影响大４ｑｌ￣，序是：预加张力＞显现温度＞平衡时间＞显现时间；各因素对卷曲稳定度的影响大４，Ｎ序是：显现温度＞显现时间＞平衡时间＞预加张力；经进一步单因素重负荷试验，结果表明丙纶ＢＣＦ卷曲性能试验最优化条件为：显现温度９Ｏ ℃；预加张力０；显现时间１０ｍｉｎ；平衡时间３０ｍｉｎ；重负荷０．４４１４ｃＮ・ｄｔｅｘ。以热卷曲伸长率为考察指标，探讨显现温度、显现时间和平衡时间对丙纶ＢＣＦ热卷曲伸长率的影响，结果表明丙纶ＢＣＦ热卷曲伸长率试验最优化条件

改善涤纶短纤维卷曲性能的研究

第23卷　第3期合　成　纤　维　工　业 V o l.23　N o .3 2000年6月 CH I NA SYN TH ET I C F I BER I NDU STR Y Jun .　2000 收稿日期:2000201203。

作者简介:郑旭,男,33岁,1989年毕业于中国纺织大学。

改善涤纶短纤维卷曲性能的研究郑　旭(浙江化纤联合集团股份有限公司,312001)摘　要:探讨了影响涤纶短纤维卷曲性能的有关因素,找出这些因素与卷曲数、卷曲度之间的关系,在生产实践中,通过调节卷曲前及卷曲中的工艺及设备可提高涤纶短纤维的卷曲性能。

主题词:聚对苯二甲酸二甲酯纤维　卷曲　短纤维涤纶短纤维的卷曲性能,包括卷曲数和卷曲度对后道纺纱工序的可纺性有着密切的关系。

关于棉型涤纶短纤维的卷曲数和卷曲度的合适数值,曾文献介绍,通常认为卷曲数以11～15个 25mm ,卷曲度以10%～15%为好[1～3]。

浙江化纤联合集团股份有限公司从国外引进了一条30k t a 涤纶短纤维生产线,在后纺调试过程中短纤维的卷曲性能长期达不到预期的要求,卷曲数在9～11 25mm 波动,卷曲度则一直在10%以下。

产品在纺纱厂试用中,有棉卷体积大,容易粘连破散,梳棉棉网易下沉,回棉多等现象。

经分析这是典型的短纤维卷曲性能不良的表现。

为改善涤纶短纤维的卷曲性能,本文对短纤维卷曲的形成机理、卷曲机的现状和卷曲有关的工艺条件进行了探讨和试验。

1　试验1.1　设备试验装置为大生产线的卷曲机,由德国纽马格公司引进。

卷曲机卷曲轮<200mm ,工作宽度360mm ,卷曲机填塞箱高度从18～30mm 可变。

卷曲轮压力可调范围0～0.6M Pa 。

卷曲总纤度380k tex ,计算卷曲机工作密度为10.56k tex mm 。

涤纶短纤维成品单丝纤度从1.33～1.56dtex 棉型产品。

卷曲前预热箱温度140℃,张力架压力0.5M Pa 。

1.2　卷曲机的结构和卷曲成形机理卷曲机由一对卷曲轮和一个填塞箱构成。

下载提示

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

涤纶BCF卷曲性能测试方法的探讨

合集下载

织物弯曲性能测试新方法

涤纶仿毛长丝弯曲性能测试因素分析

丙纶BCF卷曲性能试验方法探究

改善涤纶短纤维卷曲性能的研究

文档推荐

最新文档
