电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② )。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

电力系统继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

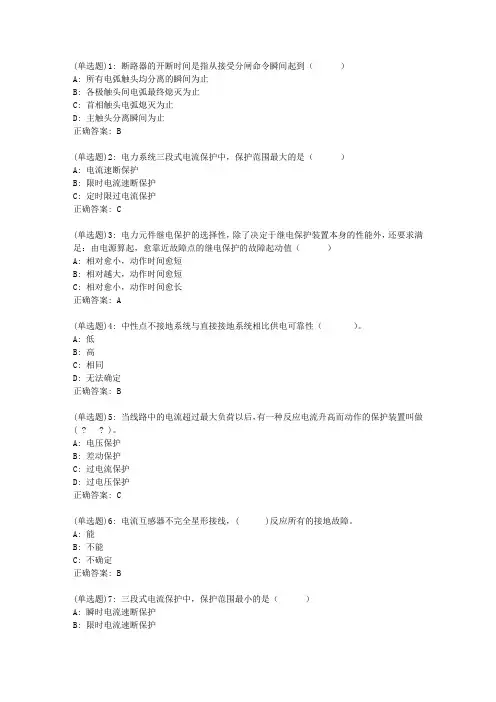

(单选题)1: 断路器的开断时间是指从接受分闸命令瞬间起到（）
A: 所有电弧触头均分离的瞬间为止
B: 各极触头间电弧最终熄灭为止
C: 首相触头电弧熄灭为止
D: 主触头分离瞬间为止
正确答案: B
(单选题)2: 电力系统三段式电流保护中，保护范围最大的是（）
A: 电流速断保护
B: 限时电流速断保护
C: 定时限过电流保护
正确答案: C
(单选题)3: 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值（）
A: 相对愈小，动作时间愈短
B: 相对越大，动作时间愈短
C: 相对愈小，动作时间愈长
正确答案: A
(单选题)4: 中性点不接地系统与直接接地系统相比供电可靠性（）。

A: 低
B: 高
C: 相同
D: 无法确定
正确答案: B
(单选题)5: 当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做( ? ? )。

A: 电压保护
B: 差动保护
C: 过电流保护
D: 过电压保护
正确答案: C
(单选题)6: 电流互感器不完全星形接线，( )反应所有的接地故障。

A: 能
B: 不能
C: 不确定
正确答案: B
(单选题)7: 三段式电流保护中，保护范围最小的是（）
A: 瞬时电流速断保护
B: 限时电流速断保护。

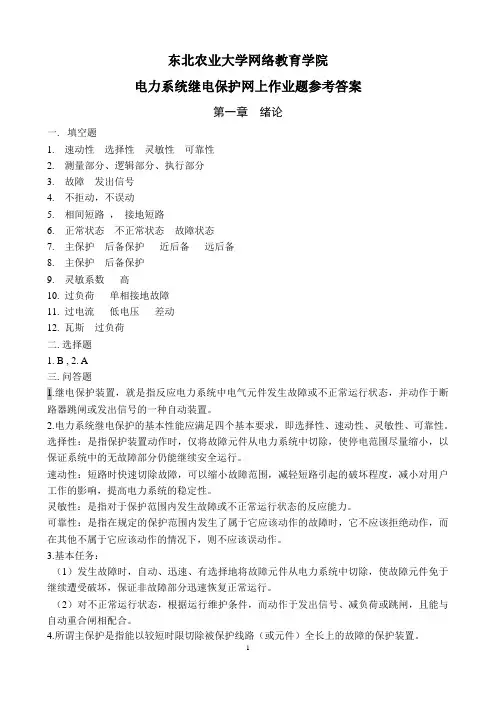

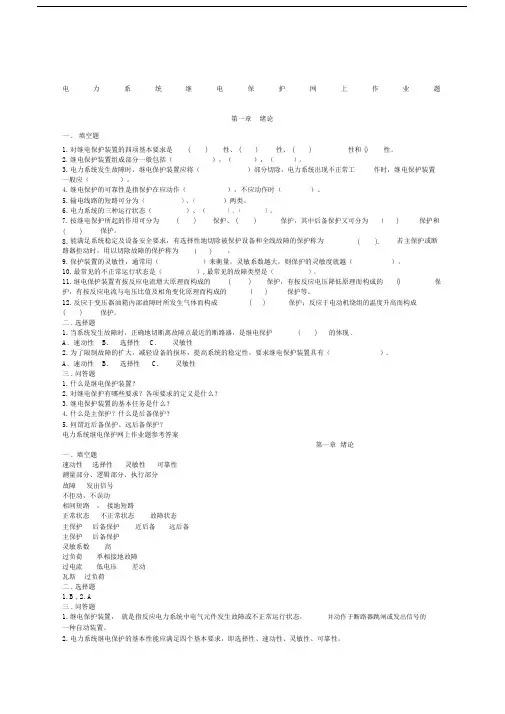

东北农业大学网络教育学院电力系统继电保护网上作业题参考答案第一章绪论一. 填空题1.速动性选择性灵敏性可靠性2.测量部分、逻辑部分、执行部分3.故障发出信号4.不拒动，不误动5.相间短路，接地短路6.正常状态不正常状态故障状态7.主保护后备保护近后备远后备8.主保护后备保护9.灵敏系数高10.过负荷单相接地故障11.过电流低电压差动12.瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.电力系统继电保护的基本性能应满足四个基本要求，即选择性、速动性、灵敏性、可靠性。

选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

速动性：短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。

灵敏性：是指对于保护范围内发生故障或不正常运行状态的反应能力。

可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

3.基本任务：（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证非故障部分迅速恢复正常运行。

（2）对不正常运行状态，根据运行维护条件，而动作于发出信号、减负荷或跳闸，且能与自动重合闸相配合。

4.所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

5. 当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

第二章电网的电流保护一. 填空题1.起动2.限时电流速断保护（二段保护）3.阶梯原则4.起动特性返回特性5.完全补偿、欠补偿、过补偿三过补偿6两相星型7.在被保护线路末端发生短路时通过保护装置的短路电流最大，系统的等值阻抗最小。

(单选题)1: 使电流速断保护有最小保护范围的运行方式为系统()。

A: 最大运行方式
B: 最小运行方式
C: 正常运行方式
D: 事故运行方式
正确答案: B
(单选题)2: 下列不属于电力系统中性点接地方式的是()。

A: 中性点直接接地
B: 中性点不接地
C: 中性点阻抗接地
D: 中性点容抗接地
正确答案: D
(单选题)3: 负序功率方向继电器的最大灵敏角是()。

A: 70°
B: -30°
C: -45°
D: -105°
正确答案: D
(单选题)4: 使电流速断保护有最大保护范围的运行方式为系统()。

A: 最大运行方式
B: 最小运行方式
C: 正常运行方式
D: 事故运行方式
正确答案: A
(单选题)5: 两只变比相同、容量相同的CT,在二次绕组串联使用时()。

A: 容量和变比都增加1倍
B: 变比增加1倍，容量不变
C: 变比不变，容量增加1倍
D: 容量和变比都不变
正确答案: C
(单选题)6: 下列设备不属于一次设备的是()。

A: 发电设备
B: 输、配电设备
C: 用电设备
D: 测量设备
正确答案: D
(单选题)7: 在双侧电源系统中,采用方向元件是为了提高保护的()。

A: 方向性。

《电力系统继电保护》2020年秋季学期在线作业（二）下列故障属于对称故障的是（）。

A:三相短路
B:单相短路
C:两相短路
答案：A
限时电流速断保护的灵敏系数要求（）。

A:大于2
B:大于1.3-1.5
C:大于1.2
D:大于0.85
答案：B
过电流保护的三相继电器的完全星形接线方式，能反应（）。

A:各种相间短路
B:单相接地故障
C:各种相间和接地故障
答案：C
电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是励磁支路呈现为（）使一、二次电流有不同相位，造成角度误差。

A:电阻性
B:电容性
C:电感性
答案：C
中性点直接接地系统，最常见的短路故障是（）。

A:金属性两相短路
B:三相短路
C:单相接地短路
答案：C
电流速断保护（）。

A:能保护线路全长
B:不能保护线路全长
C:能保护线路全长并延伸至下一段。

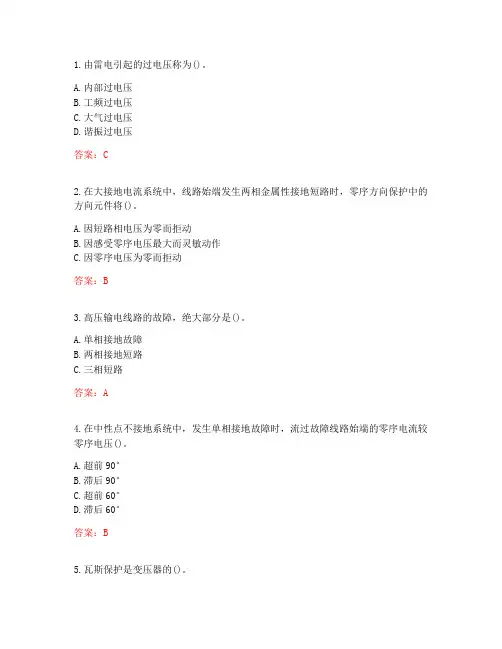

1.由雷电引起的过电压称为()。

A.内部过电压B.工频过电压C.大气过电压D.谐振过电压答案：C2.在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护中的方向元件将()。

A.因短路相电压为零而拒动B.因感受零序电压最大而灵敏动作C.因零序电压为零而拒动答案：B3.高压输电线路的故障，绝大部分是()。

A.单相接地故障B.两相接地短路C.三相短路答案：A4.在中性点不接地系统中，发生单相接地故障时，流过故障线路始端的零序电流较零序电压()。

A.超前90°B.滞后90°C.超前60°D.滞后60°答案：B5.瓦斯保护是变压器的()。

A.主后备保护B.主保护C.辅助保护答案：B6.在中性点直接接地电网中发生接地短路时，()零序电压最高。

A.保护安装处B.接地故障点处C.变压器接地中性点处答案：B7.电力系统三段式电流保护中，保护范围最大的是()。

A.电流速断保护B.限时电流速断保护C.定时限过电流保护答案：C8.对于反应故障时参数增大而动作的继电保护，计算继电保护灵敏系数时，应用()。

A.保护区末端金属性短路B.保护区首端金属性短路C.保护区内任何一点金属性短路答案：A9.继电保护的灵敏系数Ksen要求()。

A.Ksen<1B.Ksen=1C.Ksen>1答案：C10.电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足由电源算起，愈靠近故障点的继电保护的故障起动值()。

A.相对愈小，动作时间愈短B.相对越大，动作时间愈短C.相对愈小，动作时间愈长答案：A11.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区()。

A.大B.小C.相同D.无法确定答案：A12.从减小系统振荡的影响出发，距离保护的测量元件应采用()。

A.全阻抗继电器B.方向圆阻抗继电器C.偏移圆阻抗继电器答案：B13.双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧()选择。

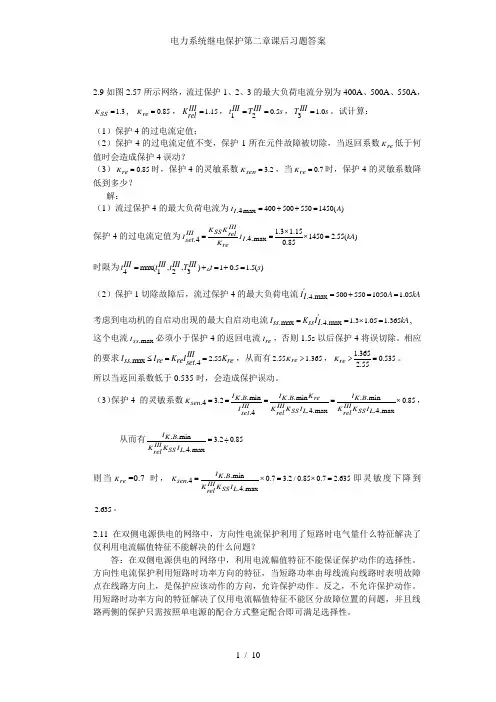

2.9如图2.57所示网络，流过保护1、2、3的最大负荷电流分别为400A 、500A 、550A ，1.3K SS =,0.85K re =， 1.15III K rel =，0.512III III t T s ==， 1.03III T s =。

试计算：（1）保护4的过电流定值；（2）保护4的过电流定值不变，保护1所在元件故障被切除，当返回系数K re 低于何值时会造成保护4误动？（3）0.85K re =时，保护4的灵敏系数 3.2K sen =，当0.7K re =时，保护4的灵敏系数降低到多少？ 解：（1）流过保护4的最大负荷电流为4005005501450().4max I A I =++=保护4的过电流定值为 1.3 1.151450 2.55().4.max .40.85III K K SS III rel I I kA I set K re ⨯==⨯= 时限为max(,,)10.5 1.5()4123III III III III t t t T t s =+=+= （2）保护1切除故障后，流过保护4的最大负荷电流5005501050 1.05.4.max I A kA I '=+== 考虑到电动机的自启动出现的最大自启动电流 1.3 1.05 1.365.max .4.max I K I kA ss ss I '==⨯=,这个电流.max I ss 必须小于保护4的返回电流I re ，否则1.5s 以后保护4将误切除。

相应的要求 2.55.max .4III I I K I K ss re re re set ≤==，从而有2.55 1.365K re >， 1.3650.5352.55K re >=。

所以当返回系数低于0.535时，会造成保护误动。

（3）保护4 的灵敏系数..min ..min ..min3.20.85.4.4.max .4.max.4II K I K B K B re K B K sen III III III I K K I K K I SS L SS L set rel rel ====⨯，从而有..min3.20.85.4.maxI K B III K K I SS L rel =÷则当K re =0.7时，..min 0.7 3.2/0.850.7 2.635.4.4.maxIK B K sen III K K I SS L rel =⨯=⨯=即灵敏度下降到2.635。
