钢中带状组织的影响因素及改善方法

低碳钢零件中带状组织的成因及其危害、避免与消除工艺设计摘要：分析了低碳钢零件在热加工过程中形成带状组织的主要原因，讨论了带状组织的存在对低碳钢零件性能的影响，推导通过控制热加工冷却速度消除带状组织的冷却速度公式并提出了通过控制热加工冷却速度以及高温扩散退火（+ 1-3次正火）来避免和消除低碳钢零件中带状组织的工艺控制措施。

关键字：低碳钢带状组织冷却速度扩散退火1.引言低碳钢零件拥有重要机械用途，在实际应用过程要求具有较高的力学性能。

然而在实际生产中，我们经常发现低碳钢零件在热加工后的金相中存在带状组织，严重地影响了零件的各向同性性能和其最终的热处理质量。

为此，分析低碳钢零件中带状组织成因和采取消除措施是十分必要。

2.低碳钢带状组织形成的原因2.1.状组织形成的原因低碳钢材料在冶炼浇注后绝大部分要经过压力加工方可成为型材。

但是，加工后的低碳钢零件容易得到沿着变形方向珠光体和铁素体呈带状分布的组织，即形成带状组织。

低碳钢零件形成带状组织的原因各不相同，归纳起来大致有2种原因：a．由成分偏析引起的带状组织，即当低碳钢零件中含有一定数量的夹杂物，压延时，夹杂物沿压延方向程流线分布。

当低碳钢零件冷至Ar3以下时，这些杂质就成为先共析铁素体成核的核心，使先共析铁素体先在夹杂物周围生成，形态呈带状分布，随后剩余奥氏体转变成珠光体，使先共析铁素体和珠光体呈带状分布，形成带状组织。

b．由热加工温度不当引起的带状组织，即低碳钢零件热加工停锻温度于二相区时（Ar1和Ar3之间），铁素体沿着金属流动方向从奥氏体中呈带状析出，尚未分解的奥氏体被割成带状，当冷却到Ar1时，带状奥氏体转化为带状珠光体。

3.带状组织对低碳钢零件力学性能的影响3.1.带状组织对低碳钢零件的力学性能的影响，参见表1中的关于带状组织的实验数据。

试验表明：带状组织使低碳钢零件在垂直于轧制方向(即垂直于带状组织方向)的伸长率δ5，断面收缩率ψ及冲击韧度αk降低。

《热处理》　２００６年第２１卷第２期•　６４　•２０ＣｒＭｏＨ钢锻件带状组织的消除及其硬度控制解平扣（安徽六安江淮汽车齿轮制造有限公司，　安徽 六安 ２３７０１０）摘　要：　分析了２０ＣｒＭｏＨ钢锻件带状组织形成的原因及其对力学性能和切削性能的影响；介绍了消除带状组织和控制锻件硬度的等温退火工艺；当加热规范、等温温度一定时，２０ＣｒＭｏＨ钢锻件的退火硬度主要决定於风温和风冷时间。

关键词：带状组织；等温退火；硬度；风冷中图分类号：ＴＧ１４２．４１ 文献标识码：Ｂ 文章编号：１００８－１６９０（２００６）０３－００６４－００２Elimination of Banded Structure in Forgings of 20CrMoH Steel and ItsHardness ControlXIE P ing-kou(Jianghuai Automobile Gear Co., Ltd., Luan Anhui 237010)Abstract: The causes for formation of the banded structure in forgings of 20CrMoH steel and its effect on mechanical property and cutability of the forgings were analyzed . The isothermal annealing process to eliminate the banded structure and to control the hardness of forgings was introduced . When heating procedure and isothermal temperature are not varied , hardness of the forgings of 20CrMoH steel after the annealing will mainly depend on wind temperature and duration of wind cooling during the annealing.Key Words: banded structure; isothermal annealing; hardness; wind cooling 收稿日期：２００５－０４－１８ 作者简介：解平扣（１９７２－），　男　，　安徽六安人，　助理工程师。

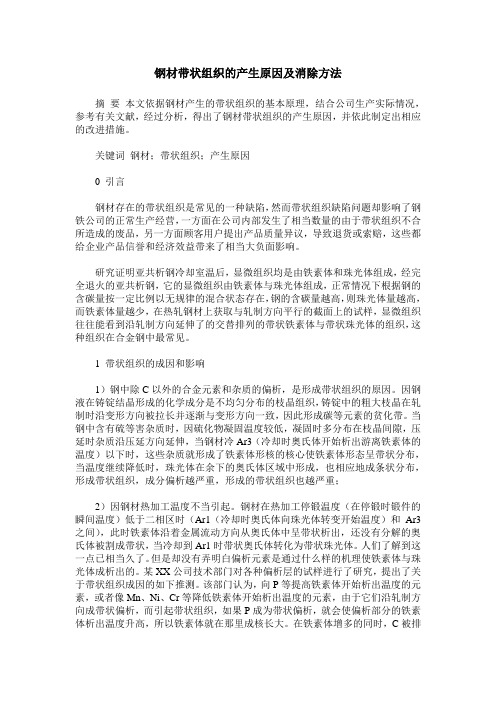

钢材带状组织的产生原因及消除方法摘要本文依据钢材产生的带状组织的基本原理，结合公司生产实际情况，参考有关文献，经过分析，得出了钢材带状组织的产生原因，并依此制定出相应的改进措施。

关键词钢材；带状组织；产生原因0 引言钢材存在的带状组织是常见的一种缺陷，然而带状组织缺陷问题却影响了钢铁公司的正常生产经营，一方面在公司内部发生了相当数量的由于带状组织不合所造成的废品，另一方面顾客用户提出产品质量异议，导致退货或索赔，这些都给企业产品信誉和经济效益带来了相当大负面影响。

研究证明亚共析钢冷却室温后，显微组织均是由铁素体和珠光体组成，经完全退火的亚共析钢，它的显微组织由铁素体与珠光体组成，正常情况下根据钢的含碳量按一定比例以无规律的混合状态存在，钢的含碳量越高，则珠光体量越高，而铁素体量越少，在热轧钢材上获取与轧制方向平行的截面上的试样，显微组织往往能看到沿轧制方向延伸了的交替排列的带状铁素体与带状珠光体的组织，这种组织在合金钢中最常见。

1 带状组织的成因和影响1）钢中除C以外的合金元素和杂质的偏析，是形成带状组织的原因。

因钢液在铸锭结晶形成的化学成分是不均匀分布的枝晶组织，铸锭中的粗大枝晶在轧制时沿变形方向被拉长并逐渐与变形方向一致，因此形成碳等元素的贫化带。

当钢中含有硫等害杂质时，因硫化物凝固温度较低，凝固时多分布在枝晶间隙，压延时杂质沿压延方向延伸，当钢材冷Ar3（冷却时奥氏体开始析出游离铁素体的温度）以下时，这些杂质就形成了铁素体形核的核心使铁素体形态呈带状分布，当温度继续降低时，珠光体在余下的奥氏体区域中形成，也相应地成条状分布，形成带状组织，成分偏析越严重，形成的带状组织也越严重；2）因钢材热加工温度不当引起。

钢材在热加工停锻温度（在停锻时锻件的瞬间温度）低于二相区时（Ar1（冷却时奥氏体向珠光体转变开始温度）和Ar3之间），此时铁素体沿着金属流动方向从奥氏体中呈带状析出，还没有分解的奥氏体被割成带状，当冷却到Ar1时带状奥氏体转化为带状珠光体。

钢中带状组织的影响因素及改善方法带状组织是钢材内部的一种缺陷，可分为一次带状组织和二次带状组织。

前者是在冶炼过程中，由于钢水凝固时产生枝晶偏析所形成的原始带状组织；后者是钢材在热加工后冷却所产生的沿轧制方向平行排列、成层状分布、形同条带的组织。

带状组织的存在使钢的组织不均匀，并严重影响钢材性能，降低钢的塑性、冲击韧性、断裂韧性和断面收缩率，造成冷弯不合、冲压废品率高；热处理时钢材容易变形、淬火开裂。

其影响因素及改善方法是：1、连铸工艺钢材轧后出现的带状组织主要来源于连铸坯中产生的枝晶偏析，控制连铸坯的枝晶偏析和促进元素的均匀分布是减轻或消除带状组织的有效方法。

从连铸工艺方面来看，扩大等轴晶区的范围和获得细小的二次枝晶能有效控制枝晶偏析。

通过合理控制浇注温度并保持恒定的速度浇注能有效增大等轴晶区域；另外，采用末端电磁搅拌，利用感应磁场产生的电磁力破碎树枝晶，使其作为等轴晶核心长大，能有效控制连铸坯的中心偏析；还有，制定合理的二冷工艺，控制二冷区各段冷却水量的大小，可以控制连铸坯表面温度，使连铸坯冷却均匀，也可以得到大区域的等轴晶。

2、轧钢工艺一次带状组织是在连铸过程中出现的，但采用合理的轧钢工艺可有效抑制二次带状组织的出现。

轧钢工艺中加热制度、开轧温度、变形量、终轧温度和冷却速度等参数尤为重要。

通过铸坯加热，可对铸态组织的成分偏析起到均匀化作用，也可以降低轧制过程的变形抗力，在允许的条件下，都尽可能采用较高的加热温度，而且还要保证足够的加热时间。

另外，奥氏体未再结晶区大压下量轧制法不仅对材料的带状组织减轻有利，而且还有细化晶粒的作用；同时冷却速率也是改善带状偏析的关键因素，随着冷却速度的增加，带状组织级别减轻或消除。

3、热处理工艺通过合理的热处理能有效减轻带状组织的级别。

钢在退火过程中，由于随炉冷却，使先共析铁素体析出充分，加重带状组织级别。

在正火过程中，冷速较快，可以减轻带状组织。

采用等温正火工艺可有效抑制带状组织的产生，将钢材加热到Ac3或Acm以上30-50℃，保温一段时间，快速冷却到珠光体转变区的某一温度，然后进行保温使其完成铁素体和珠光体的均匀转变，随后在空气中进行冷却。

带状组织的形成原因及消除方法介绍一、带状组织的形成原因带状组织是指亚共析钢中珠光体和铁素体呈带状排列的现象，是钢在冶炼过程中形成的缺陷组织。

钢液在铸锭结晶过程中选择性结晶，形成化学成分不均匀分布的枝晶组织。

钢锭中的粗大枝晶在轧制时沿变形方向被拉长，并逐渐与变形方向一致，从而形成碳及合金元素的贫化带和富化带，彼此交替堆叠。

在缓冷条件下，先在碳和合金元素的贫化带（过冷奥氏体的稳定性较低）析出先共析铁素体，将多余的碳排入两侧的富化带，最终形成以铁素体为主的带；而碳及合金元素的富化带（过冷奥氏体稳定性较高）在其后形成以珠光体为主的带，最终形成以铁素体和珠光体交替排列的带状组织。

成分偏析越严重，形成的带状组织越严重。

图1 40钢带状组织图1所示为40钢供应状态的显微组织，用4%硝酸酒精溶液浸蚀后，白色铁素体和深色珠光体呈带状分布。

钢中存在磷的偏析时会形成带状组织。

当钢在A3-A1区间慢冷时，高磷区域的A3温度高，首先形成铁素体，碳被浓缩到低磷区，造成低磷富碳区，在随后冷却时发生共析转变，形成珠光体，使组织分层排列。

锰也是促进带状偏析形成的元素。

热轧钢中，一般形成珠光体处的含锰量较高，而析出铁素体处含锰量较低。

钢经热轧后缓慢冷却，先共析铁素体将优先沿变形纤维分布方向的低锰处析出，然后碳将推进到高锰处形成珠光体，结果珠光体与铁素体相间分布呈条带状。

如果钢材中存在沿轧制方向被拉长为呈带状分布的非金属夹杂物，在冷却过程中，这些夹杂物就可能成为铁素体优先析出的核心，而形成铁素体带，一般就很难用正火的方法予以消除。

这种带状组织必须先采用高温均匀化退火后再正火处理来改善。

如果奥氏体中的合金元素分布不均匀，将导致其晶粒长大倾向不一，在碳化物形成元素的富化区易残留未溶碳化物，降低碳原子的扩散速度，从而抑制晶粒长大；在贫化区晶粒则容易长大，故易出现混晶组织。

淬火时，合金元素贫化区的淬透性低，易形成非马氏体组织。

渗碳淬火时，混晶中的粗大晶粒形成粗大针状马氏体，将增加残留奥氏体量。
