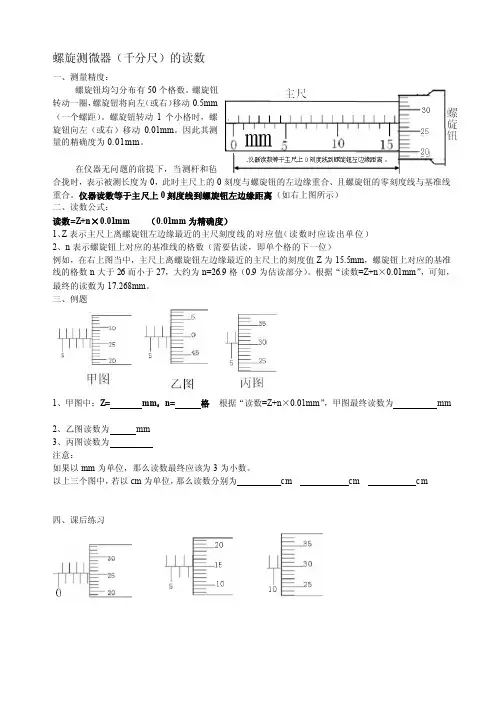

螺旋测微器的使用和读数

螺旋测微器（千分尺）的读数00000
一、测量精度：0000
螺旋钮均匀分布有50个格数。

螺旋钮
转动一圈，螺旋钮将向左（或右）移动0.5mm
（一个螺距）。

螺旋钮转动1个小格时，螺
旋钮向左（或右）移动0.01mm。

因此其测
量的精确度为0.01mm。

000000
在仪器无问题的前提下，当测杆和毡
合拢时，表示被测长度为0，此时主尺上的0刻度与螺旋钮的左边缘重合、且螺旋钮的零刻度线与基准线重合。

仪器读数等于主尺上0刻度线到螺旋钮左边缘距离（如右上图所示）000000
二、读数公式：0000
读数=Z+n×0.01mm （0.01mm为精确度）0000
1、Z表示主尺上离螺旋钮左边缘最近的主尺刻度线的对应值（读数时应读出单位）00000
2、n表示螺旋钮上对应的基准线的格数（需要估读，即单个格的下一位）00000
例如，在右上图当中，主尺上离螺旋钮左边缘最近的主尺上的刻度值Z为15.5mm，螺旋钮上对应的基准线的格数n大于26而小于27，大约为n=26.9格（0.9为估读部分）。

根据“读数=Z+n×0.01mm”，可知，最终的读数为17.268mm。

00000
三、例题0000
1、甲图中：Z= mm，n= 格根据“读数=Z+n×0.01mm”，甲图最终读数为mm
0000
2、乙图读数为mm 00000
3、丙图读数为0000
注意：0000
如果以mm为单位，那么读数最终应该为3为小数。

0000
以上三个图中，若以cm为单位，那么读数分别为cm cm c m0 000
四、课后练习0000。

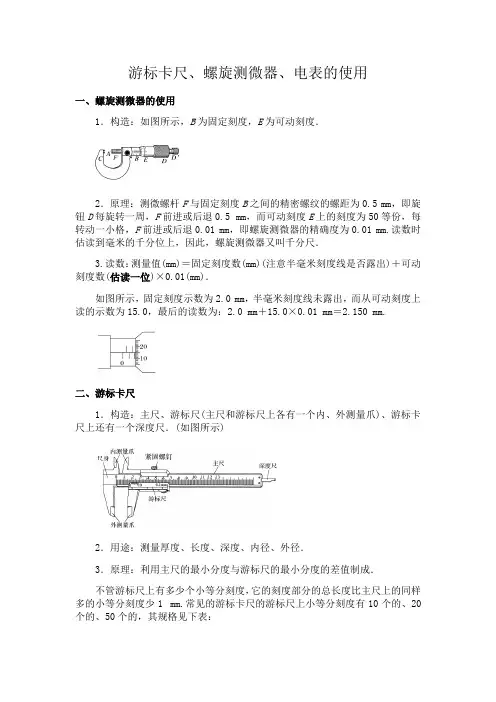

游标卡尺、螺旋测微器、电表的使用一、螺旋测微器的使用1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.三、游标卡尺的读数示例游标卡尺的读数应注意以下几点(1)看清精确度例如(图)易错成11 mm＋4×0.1 mm＝11.40 mm正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图)易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图)易错成5 mm＋4×0.05 mm＝5.20 mm正确的应为50 mm＋4×0.05 mm＝50.20 mm.(3)区分零刻度与标尺最前端例如(图)易错成13 mm＋10×0.05 mm＝13.50 mm正确读数为14 mm＋10×0.05 mm＝14.50 mm.四、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表的读数方法相同，此量程下的精确度分别是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，这时要求“15格估读”，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.题型示例：1、某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.2、小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm.3、图甲中螺旋测微器的读数为________ mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________ Ω; 当使用15 V 量程时，图中表针示数为________ V.4、(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V．若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.5、如图甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测的最大电流是________ A，对应刻度盘上每一小格代表________ A；图中表针示数为________ A；当使用电流表的“＋”和“－3”两个接线柱时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A.图乙为学生实验用的有两个量程的电压表刻度盘．当使用较小量程时，测量电压最大值不得超过________ V，每小格表示________ V，图中指针示数为________ V；若使用的是较大量程，则表盘刻度每小格表示________ V，图中指针示数为________ V.答案：1、60.10 4.202、4.224(4.222～4.226) 2.1853、0.730 84、 (1)0.02 0.44 0.1 2.20 (2)0.1 1.70 0.5 8．55、0.60 0.02 0.34 0.1 1.70 3.00 0.1 2．20 0.5 11.0。

螺旋测微器(千分卡
)的使用方法
(1) 用途和构造
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm ，测量范围为几个厘米。

螺旋测微器的构造如图所示。

螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起，通过精密螺纹套在固定刻度上。

(2)使用
固定刻度为1.0mm 半刻度为0.5mm
可动刻度每一小分度表示0.01mm ，
需要估读一位，可读到毫米的千分位，故又名千分尺。

1、先读固定刻度中的完整刻度，再读半刻度，若半刻度线已露出，记作 0.5mm 若半刻度线未露出，记作
0.0mm ；
2
、再读可动刻度（注意估读）。

记作 n ×0.01mm ；
3、最终读数结果为固定刻度+半刻度+可动刻度
6.703mm （6.702mm ～6.704mm 均正确）
读数 9.270 mm 读数 5.804 mm 读数 7.500 mm。

螺旋测微器的读数方法
螺旋测微器是一种测量物体长度或厚度的工具，通常用于精密加工和测试中。

它的读数方法如下：
1. 清零：在使用螺旋测微器之前，需要将它的读数清零。

这可以通过将测微器的两个测量面完全接触并旋转顶部的调节轮来实现。

当两个测量面接触并紧密贴合时，将外围刻度调零。

2. 定位：将要测量的物体放在测微器的测量面之间，确保物体与测微器平行。

3. 旋转：通过旋转顶部的调节轮，使测微器的测量面与物体表面接触并夹紧。

4. 读数：读取螺旋测微器上刻度盘上的读数。

螺旋测微器通常有一个主刻度盘和一个副刻度盘。

主刻度盘上的每个刻度代表一个单位，如毫米或英寸。

副刻度盘上的每个刻度代表主刻度盘上一个刻度的一部分，通常是0.01单位。

5. 精确度：螺旋测微器的精确度通常为0.01单位。

要获得更
精确的读数，可以通过读取副刻度盘上的刻度来进行估计。

注意：在读取螺旋测微器时，应该注意指示朝向盘内还是盘外。

指示朝向盘内表示要从主刻度盘上的刻度读取，而指示朝向盘外表示要从副刻度盘上的刻度读取。

螺旋测微器的刻线原理及读数
1、刻线原理：
测微螺杆右端的螺纹的螺距为0.5mm。

当活动套管转一周时螺杆就移动一个螺距，即为0.5mm。

活动套筒圆锥面上面的刻线将其分为50格，因此将活动套管转动一格测微螺杆就移动0.01mm。

即：0.5mm/50=0.01mm 固定套筒上有两组刻线同一组中两条线之间的距离为1mm ,每两条线之间的距离为0.5mm。

（如下图所示）
2、读数方法：
用螺旋测微器测量工件时，读数分为三个步骤：
（1）、读出活动套管的边缘在固定套管主尺上的毫米数和半毫米数；
（2）、看活动套管上哪一条线与基准线对齐，并读出不足半毫米的数；
（3）、把两个读数加起来为测得的实际尺寸。

例1：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
例2：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
五．螺旋测微器的正确使用和保养
1. 检查零位线是否准确；
2. 测量时需把工件被测量面擦干净；
3. 工件较大时应放在V型铁或平板上测量；
4. 测量前将测量杆和砧座擦干净；
5. 拧活动套筒时需用棘轮装置；
6. 不要拧松后盖，以免造成零位线改变；
7. 不要在固定套筒和活动套筒间加入普通机油；
8. 用后擦净上油，放入专用盒内，置于干燥处。

螺旋测微器的读数方法例题螺旋测微器是一种精密的测量工具，广泛应用于各种测量领域。

它具有结构简单、操作方便、测量精度高等特点。

下面我们将详细介绍螺旋测微器的读数方法及实际应用。

一、螺旋测微器的结构与原理螺旋测微器主要由刻度盘、测微螺杆、固定座和微调旋钮等部分组成。

测微螺杆在固定座内旋转，通过刻度盘上的刻度显示测量值。

螺旋测微器有两种测量模式：外径测量和内径测量。

二、螺旋测微器的读数方法1.观察刻度盘上的主刻度线，找到与测微螺杆紧邻的刻度线，记下该刻度线的数值。

2.观察测微螺杆与刻度盘之间的间隙，根据间隙的大小调整微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取微调旋钮调整后的刻度盘上的数值，即为测量结果。

4.读数时要注意单位，螺旋测微器的刻度单位通常为0.1mm或0.01mm。

三、螺旋测微器读数的实际应用例题解析例题1：用螺旋测微器测量一个零件的外径。

解题步骤：1.将螺旋测微器放置在零件外径上，使其与零件表面紧密接触。

2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的外径。

例题2：用螺旋测微器测量一个零件的内径。

解题步骤：1.将螺旋测微器放置在零件内径上，使其与零件表面紧密接触。

2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。

3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的内径。

四、常见问题与解答1.问：螺旋测微器如何校准？答：螺旋测微器可以通过与标准件进行对比校准，或者使用校准仪器进行校准。

2.问：螺旋测微器的精度如何？答：螺旋测微器的精度取决于测微螺杆的精度、刻度盘的精度和微调旋钮的精度。

一般来说，螺旋测微器的精度为0.1mm或0.01mm。

3.问：如何保证螺旋测微器的测量准确性？答：要保证螺旋测微器的测量准确性，需要做到以下几点：（1）在使用前对螺旋测微器进行校准；（2）测量时使测微螺杆与被测物体表面紧密接触；（3）读数时要注意单位，避免误读；（4）定期保养和维护螺旋测微器，保持其良好状态。

螺旋测微器读数方法
螺旋测微器（spiro meter）是一种内螺旋线扫取式测量仪器，可以根据螺旋的内径大小测量细节。

它由一个位置确定装置、螺旋线本身和读数机组成，一般用于测量圆形物体上的微小孔径、管道壁厚度等。

螺旋测微器在测量时，会首先用它的位置确定装置将测微仪安装在待测物体上，然后由拨动棒调节它的螺旋线在待测物体表面的相对位置。

之后，将读数机端头轻轻按在螺旋线上，同时用螺丝刀轻轻扳动棒，使螺旋线到达最佳位置，并用读数机读取此时的数值。

一、检查要测量的物体的表面，确定有无污物和缺陷。

二、找准测量点，将测微仪用它的位置确定装置安装在待测物体上，令测微仪内部螺旋线放置在待测物体表面平整处，调节螺旋线的位置使其垂直于待测物体表面。

三、观察螺旋光线，使它与测量点所在的位置光线同步，此时螺旋线所夹住的空间正好为待测物体上要测量的孔、缝或转角的部分。

四、将读数机端头轻轻按在螺旋线上，同时调整螺丝刀的棒节，调节空腔的大小，达到最佳位置，用读数机读取此时的数值，即为测量值。

五、拧下测微仪。

使用螺旋测微器的读数法时，必须确保测微仪的准确度和精确度。

当找寻待测物体上的位置时应先找准测量点，再使用测微仪安装在此处；当拨动棒时，拨动幅度要适当，使其达到最佳位置；当读取实测值时，一定要确定读数机正确按在螺旋线上，并调整棒节令空腔达到最佳位置，最终才能确定待测物体上的位置尺寸大小。

螺旋测微器（千分尺）的读数方法和使用方法摘要螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。

螺旋测微器概述螺旋测微器又称千分尺、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

螺旋测微器的结构以下为螺旋测微器的结构示意图：螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。

可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

螺旋测微器的使用方法1）使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。

螺旋测微器的读数方法1、先读固定刻度2、再读半刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作0.0mm；3、再读可动刻度（注意估读）。

记作n×0.01mm；4、最终读数结果为固定刻度+半刻度+可动刻度由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

螺旋测微器的注意事项•测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

高中物理螺旋测微器的读数
螺旋测微器是一种用来测量物体长度、直径、厚度等尺寸的精密仪器。

它通过一个带有刻度的螺旋轴与一个可移动的螺母来实现测量。

读取螺旋测微器的读数需要注意以下几点：
1. 读数应该是最接近螺纹刻度线的那条刻线上方的数字。

如果这个数字与刻度线重合，则取最接近的一个数字。

2. 螺旋测微器通常会有两组刻度，一组是主刻度，一组是副刻度。

主刻度表示每转的距离，副刻度表示每个主刻度之间的距离。

在读数时，应该先读取主刻度值，再读取副刻度值。

3. 在读数时，还需要考虑螺旋测微器的零位调整。

如果螺旋测微器没有经过零位调整，则读数应该加上零位误差值。

如果进行了零位调整，则读数就是实际的测量值。

例如，一个螺旋测微器的主刻度为0.5mm，副刻度为0.01mm。

当可移动螺母处于主刻度8和9之间时，副刻度读数为45，则螺旋测微器的读数为8.45mm。

螺旋测微器的使用方法及读数
螺旋测微器是一种用于测量物体长度和厚度的仪器。

以下是螺旋测微器的使用方法及读数步骤：
1. 准备工作：将测微器放在水平平台上，确保其底座与平台接触稳定。

2. 调零：轻轻旋转测微器的齿轮，使测微器的读数指针归零。

3. 放置物体：将要测量的物体放置在测微器的测量面上，确保物体与测微器接触稳定。

4. 读数：通过旋转测微器的齿轮，使齿轮与物体接触并逐渐卡住物体。

5. 粗读：将测微器的主尺上的整数读数与刻度盘上的读数相加，得到粗读数。

6. 细读：通过旋转测微器的刻度盘，使刻度线与主尺上的刻度线对齐。

7. 读数：读取刻度盘上与主尺上的刻度线对齐的刻度值，并记录下来。

8. 总读数：将粗读数与细读数相加，得到最终的测量结果。

需要注意的是，螺旋测微器的读数通常是以毫米或微米为单位。

读数时应该注意读取刻度盘上与主尺上的刻度线对齐的刻度值，避免读取误差。

同时，使用螺旋测微器时要轻拧齿轮，避免过度力量导致测量不准确。

螺旋测微器的读数方法【1】
读数构成：螺旋测微器的读数部分由固定刻度尺（最小刻度为0.5毫米）和可动刻度尺（最小刻度为0.01毫米）组成．实际测量时，还要在两个最小刻度之间估读一个数，所以螺旋测微器的读数可以读到0.001毫米．
读好方法：在固定刻度尺上读取大于0.5毫米的数l
1
，在可动刻度尺上读取大于0.01毫米的
数l
2，再根据固定刻度尺上的中线处于两个最小刻度之间的位置，估读一个数l
3
．如果固定
刻度尺上的中线正对某一可动刻度，千分位读“0”．总读数l为：
l＝l
1＋l
2
＋l
3
．
[例1]用螺旋测微器测量两个工件的直径，甲图的读数是____，乙图的读数是____．解析：仔细观察刻度尺可知
l
甲
＝（2.5＋0.03＋0）毫米＝2.530毫米．
l
乙
＝（10.5＋0.46＋0.005）毫米＝10.965毫米．
