照明与信号系统共50页

照明系统的组成及作用学习目标（1）了解照明系统的组成及作用；（2）了解信号警示系统的组成及作用一、照明信号系统的基本组成现代汽车为了保证行驶安全，装备了多种照明与信号设备。

照明系统不但要符合交通法规的要求，还要满足运行安全的要求。

不同汽车照明与信号系统不完全相同，但一般包括照明系统、灯光信号系统及声响报警系统。

照明系统包括前照灯、雾灯、倒车灯、牌照灯、内部照明系统等；灯光信号系统包括转向信号灯、危险报警信号灯、制动灯、示廓灯、高位制动灯等；声响报警系统包括电喇叭、倒车警告装置等。

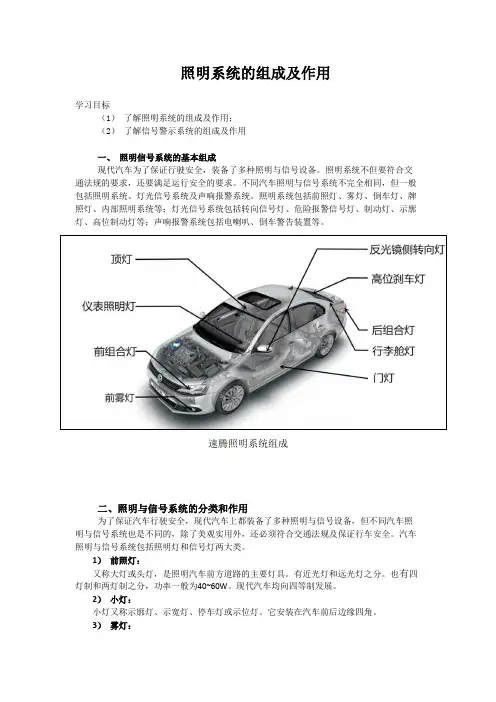

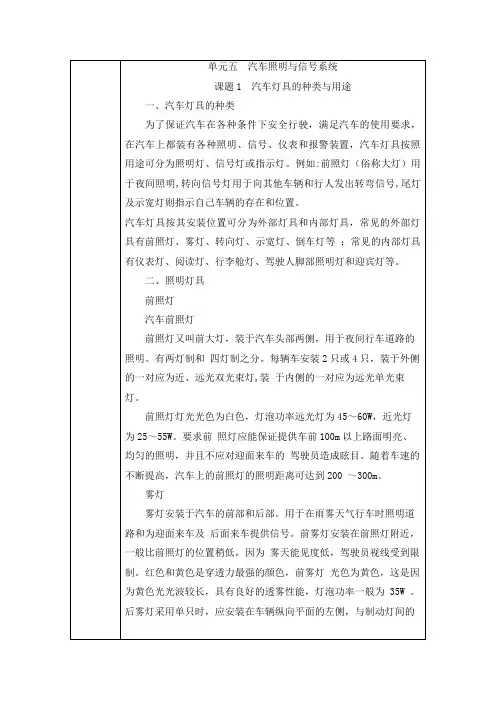

速腾照明系统组成二、照明与信号系统的分类和作用为了保证汽车行驶安全，现代汽车上都装备了多种照明与信号设备，但不同汽车照明与信号系统也是不同的，除了美观实用外，还必须符合交通法规及保证行车安全。

汽车照明与信号系统包括照明灯和信号灯两大类。

1）前照灯：又称大灯或头灯，是照明汽车前方道路的主要灯具。

有近光灯和远光灯之分。

也有四灯制和两灯制之分，功率一般为40~60W。

现代汽车均向四等制发展。

2）小灯：小灯又称示廓灯、示宽灯、停车灯或示位灯。

它安装在汽车前后边缘四角。

3）雾灯：用于雨雪天气行车时道路照明，有前雾灯和后雾灯两种。

4）仪表灯照明灯：用于仪表照明，以便于驾驶员获取行车信息和进行正确操作，其仪表灯数量依车型而定。

5）顶灯：用于车内照明。

有的车辆顶灯还具有门灯的作用，即当车门关闭不严会亮，以便提醒驾驶员注意6）牌照灯：安装在汽车尾部的牌照上方，用于夜间照亮汽车牌照。

工作灯。

用于在排除汽车故障或检修时提供照明。

2.警告信号灯的分类及作用1）转向信号灯：在汽车转弯时，发出明暗交替的闪光信号，以示汽车向左或向右转向行驶，转向灯一般有四只或六只，光色为橙色。

2）危险报警灯：与转向信号灯共用。

当车辆出现故障停止路面上时，按下危险报警开关，全部转向灯同时闪亮，提醒其他车辆避让。

3）制动灯：安装在汽车后面，当踩下制动踏板时，便发出较强的红光，以示本车制动或减速停车，向后车或行人发出灯光信号以便提醒。

课题3 典型轿车照明系统电路分析及检修一、照明系统的控制电路的组成普通前照灯电路即非CAN-BUS 电控电路。

该电路主要由蓄电池、灯光组合开关（灯光开关、变光开关）、继电器（前照灯继电器、变光继电器）、熔断丝、灯泡组成。

1．灯光开关灯光开关的形式有拉钮式、旋转式和组合式等多种，现代汽车上使用较多的是将前照灯、尾灯、转向灯及变光开关等制成一体的组合式开关2．变光开关变光开关可以根据需要切换远光和近光，它有脚踏变光开关和组合式开关两种。

3．前照灯继电器前照灯的工作电流较大，特别是四灯制的汽车，如用车灯开关直接控制前照灯，车灯开关易烧坏，因此在灯光电路中设有灯光继电器，车灯开关控制继电器，由继电器向前照灯提供大电流，延长了车灯开关的使用寿命。

二、前照灯的控制类型1．无前照灯继电器和变光继电器的类型（1）近光灯状态。

灯光控制开关移动到“HEAD（LOW）”位置时，近光灯点亮，电流走向如上图所示。

（2）远光灯状态。

当灯光控制开关移到“HEAD（HIGH）”位置时，远光灯点亮，并且组合表上的远光指示灯点亮,电流走向如下图所示。

2．带前照灯继电器和变光继电器的类型有前照灯继电器和变光器的控制电路如下图所示，左图的变光器控制的是电源线，右图变光器控制的是搭铁线。

单元五汽车照明与信号系统课题3 典型轿车照明系统电路分析及检修三、大众车系前照灯故障分析要排除汽车照明系统的故障，必须熟悉汽车照明系统的组成、结构；掌握汽车照明系统电路的特点，依据电路的特点进行故障分析。

主要从以下三个方面进行分析：电气元器件故障：灯泡、开关、熔丝、蓄电池等。

线路故障故障：断路、短路、接触不良等。

复合故障。

故障只是右前近光灯不亮，左前照灯是亮的，说明大灯继电器J12、变光器E4及其之前的电路是完好的，需检测大灯继电器J12之后的右前近光灯电路。

检测步骤为：先检查熔断丝S2，在检查灯泡L2b，检测从熔丝到灯泡的线路，检测灯泡到搭铁点的线路及搭铁情况。
