YTC智能阀门定位器

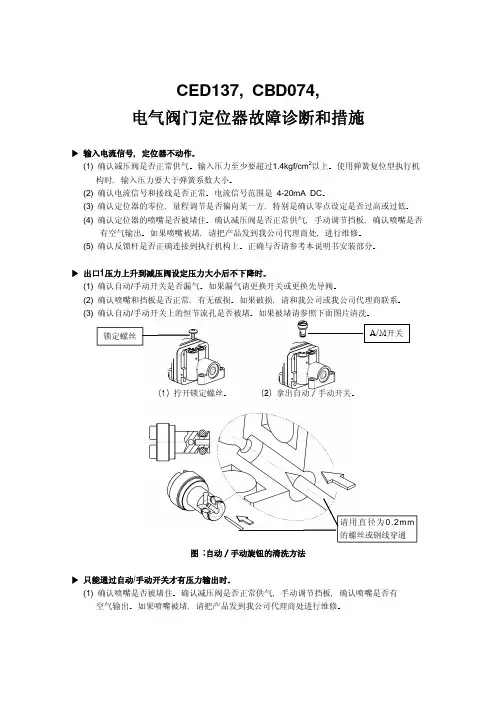

CED137, CBD074,电气阀门定位器故障诊断和措施▶ 输入电流信号，定位器不动作。

(1) 确认减压阀是否正常供气。

输入压力至少要超过1.4kgf/cm2以上。

使用弹簧复位型执行机构时，输入压力要大于弹簧系数大小。

(2) 确认电流信号和接线是否正常。

电流信号范围是 4-20mA DC。

(3) 确认定位器的零位，量程调节是否偏向某一方，特别是确认零点设定是否过高或过低。

(4) 确认定位器的喷嘴是否被堵住。

确认减压阀是否正常供气，手动调节挡板，确认喷嘴是否有空气输出。

如果喷嘴被堵，请把产品发到我公司代理商处，进行维修。

(5) 确认反馈杆是否正确连接到执行机构上。

正确与否请参考本说明书安装部分。

▶ 出口1压力上升到减压阀设定压力大小后不下降时。

(1) 确认自动/手动开关是否漏气。

如果漏气请更换开关或更换先导阀。

(2) 确认喷嘴和挡板是否正常，有无破损。

如果破损，请和我公司或我公司代理商联系。

手动开关上的恒节流孔是否被堵。

如果被堵请参照下面图片清洗 (1) 拧开锁定螺丝。

(2) 拿出自动／手动开关。

请用直径为的螺丝或钢线穿通图 :自动／手动旋钮的清洗方法▶ 只能通过自动/手动开关才有压力输出时。

(1) 确认喷嘴是否被堵住。

确认减压阀是否正常供气，手动调节挡板，确认喷嘴是否有空气输出。

如果喷嘴被堵，请把产品发到我公司代理商处进行维修。

▶ 执行机构发生振荡时。

(1) 确认先导阀侧面的负载弹簧是否脱落。

如果脱落，请重新正确安装。

(2) 确认执行机构体积是否过小。

这种情况可以通过加载节流孔，减小输入到执行机构的流量来解决。

(3) 确认阀杆和执行机构推杆摩擦力是否过大。

这种情况要通过加大执行机构尺寸或减小阀杆摩擦力解决。

(4) 如果上述三项措施也不能解决振荡问题，请和我公司或代理商联系。

▶ 执行机构只有开/关动作，没有中间调节。

(1) 确认执行机构和定位器的动作方式。

YT-1000系列定位器是随着输入信号增加，出口1的压力增加，按这个原理要正确连接气路。

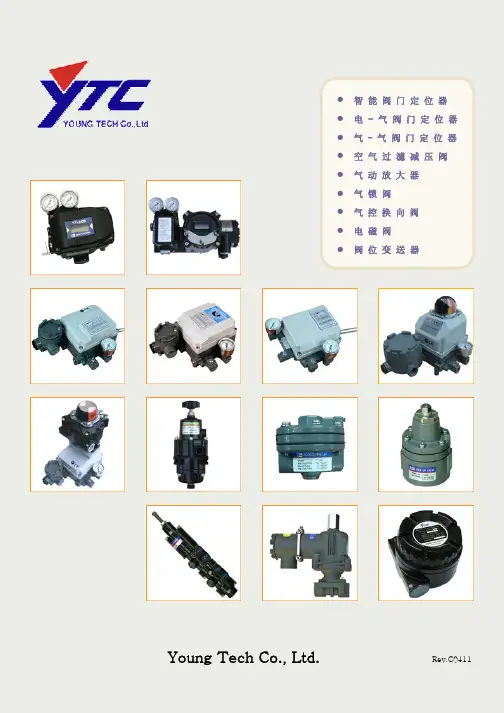

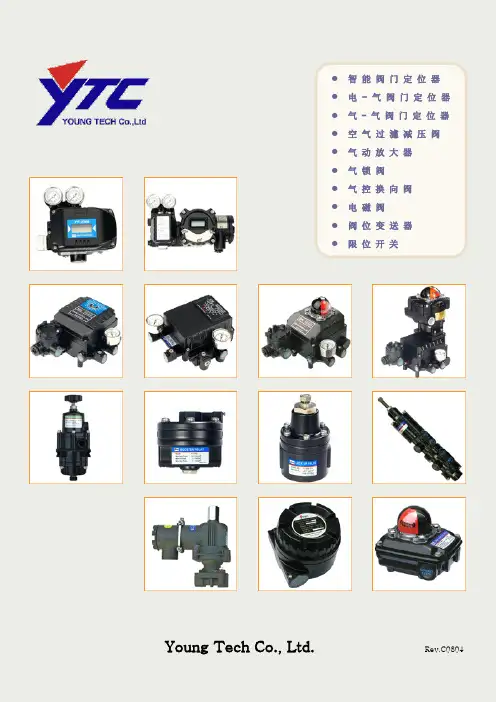

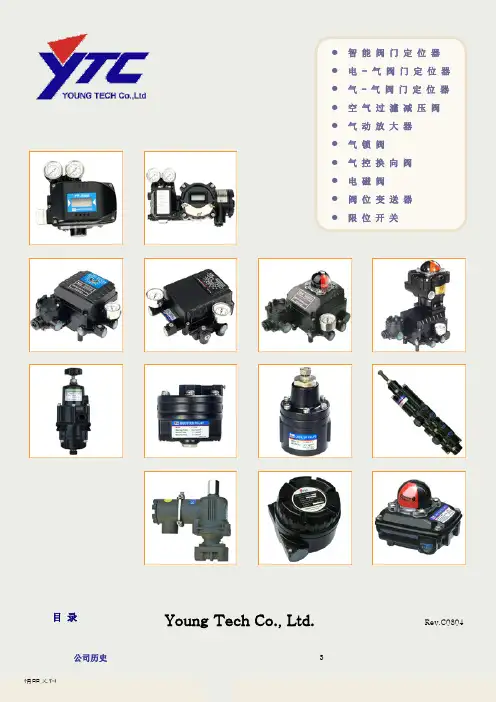

●智能阀门定位器●电- 气阀门定位器●气 - 气阀门定位器●空气过濾减压阀●气动放大器●气锁阀●气控换向阀●电磁阀●阀位变送器●限位开关目录公司历史 3认证书4,5产品目录智能阀门定位器 6 YT-2300系列（本安型）7YT-2350系列（不锈钢型）8YT-2301L（直行程远传型)9YT-2301R（角行程远传型)10 YT-2400系列（隔爆型）11 YT-2500系列（断信号保位型）电-气阀门定位器12 YT-1300系列（电子式）直行程 13 YT-1000L角行程14 YT-1000R(标准型)15 YT-1000R(圆顶指示器)16 YT-1000R + 阀位变送器(内置型)17 YT-1000R + 阀位变送器(外置型)18 YT-1000R + 限位开关(内置型)19 YT-1000R + 限位开关(外置型)20 YT-1000R + 阀位变送器+ 限位开关(内置型)21 YT-1000R + 阀位变送器+ 限位开关(外置型)气-气阀门定位器直行程22 YT-1200L角行程23 YT-1200R 空气过濾减压阀24 YT-200, YT-205气动放大器25 YT-300，YT-305, YT-310, YT-315，YT-320气锁阀26 YT-400, YT-405气控换向阀27 YT-500，YT-505, YT-510, YT-515电磁阀28 YT-70030 PTM-6VL,R(隔爆型)31PTM-6VR + 限位开关(隔爆型)限位开关32 YT-85033 YT-860(隔爆型)支架，反馈杆 3435公司历史1996.01 成立YoungTech co.,Ltd.1996.05 生产电-气阀门定位器YT-1000L,R1996.08 生产空气过濾减压阀YT-200 ,2201997.07 生产气动放大器 YT-3001997.12 生产气-气阀门定位器YT-1200L,R1998.02 生产阀位变送器PTM-5L,R1998.08 电-气阀门定位器YT-1000L,R 获得CE证书1999.04 生产智能阀门定位器 YT-2000L,R1999.06 生产气动放大器YT-3101999.10 电-气阀门定位器YT-1000L,R 获得EM证书(韩国政府颁发)2000.01 获得ISO 9001认证2000.04 获得风险投资企业认证 (韩国政府颁发)2000.07 生产气锁阀YT-4002000.11 生产气控换向阀YT-500，5102001.01 生产阀位变送器PTM-6L, R2001.05 建新工厂2001.08 电-气阀门定位器YT-1000L,R 获得KEMA EExmdIIBT4防爆等级证书2001.11 电磁阀YT-700，710，720 获得ExdIICT6防爆等级证书2002.02 OEM生产日本本山（Motoyama）公司的ＥＡ９１，ＥＡ９０型电气阀门定位器2002.05 加入HART协会2002.07 获得出口有望中小型企业证书(韩国政府颁发)2002.09 生产不锈钢型空气过滤减压阀YT-2052003.02 升级为ISO 9001:20002003.10 电-气阀门定位器YT-1000L,R 获得ATEX EEx dm IIB T5防爆等级证书2003.11 生产智能阀门定位器YT-2003系列2004.01 设立研究所2004.01 生产阀位变送器PTM-5V,PTM-6V系列2005.01 电-气阀们定位器YT-1000系列获得CSA Ex md IIB T5防爆等级证书2005.01 电-气阀们定位器YT-1000L系列获得日本JIS IIB T5防爆等级证书2005.01 生产电子式阀门定位器YT-1300系列2005.08 生产不锈钢智能阀门定位器YT-1350系列和电子式阀门定位器YT-1350系列2005.09 获得韩国水利核电站供货资质。

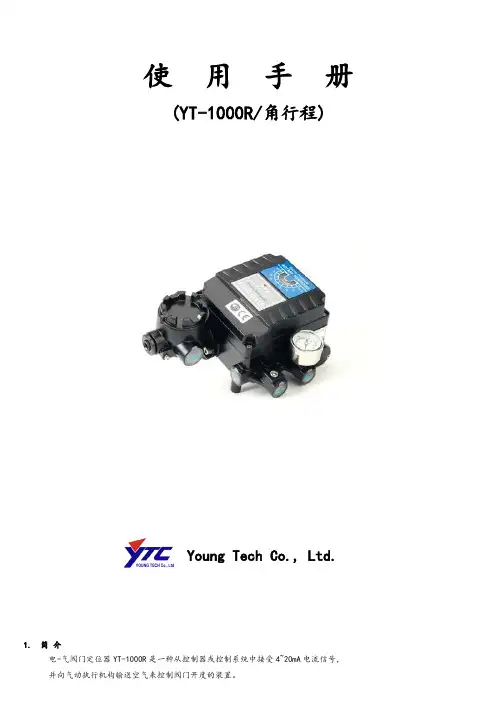

使用手册(YT-1000R/角行程) Young Tech Co., Ltd.1. 简介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。

2. 特征- 在5~200Hz范围内无共振现象。

- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。

- 零调节和量程调节非常简单。

- 正作用和反作用,单作用和双作用之间可方便转换。

- 反馈杆连接非常简单。

- 反应速度快而准确。

- 空气消耗量小，经济性好。

- 在小型执行器也可利用先导阀的节流孔来防止振动现象。

3. 参数型号动作形式防爆等级反馈杆喷嘴连接形式环境温度选用配件1选用配件2Y T-1000RS单作用mExdmIIBT51M6×40L1小于90㎤1PTS-20℃~70℃标准指示器0无D双作用cExdmIICT52M6×63L290~180㎤2NPTH-20℃~120℃1圆顶指示器1+PTM(内置)IExiaIIBT63M8×40L3大于180㎤L-40℃~70℃2+PTM9(外置)n不防爆4M8×63L3+L/S(内置)5NAMUR4+L/S(外置)5+PTM+L/S(内置)<备注>以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。

本产品的基本配置适用于耐压封闭防爆(ExdmⅡBT6)及容器保护等级IP66。

以单作用(Single Acting)为标准。

用量程调节旋扭可达到1／2范围内的分程控制。

标准类型以外的产品请另询问。

5. 结构图6. 动作原理为了改变阀门的位置增加输入电流。

由①力矩马达发生力，使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。

⑤阀芯向上移动,同时⑦气门被打开，把出口1导管空压送到⑩执行机构。

增加⑪执行机构腔内的压力而使⑫执行机构轴开始旋转。

随着⑫执行机构轴开始旋转，与反馈杆连接的反馈弹簧被拉伸。

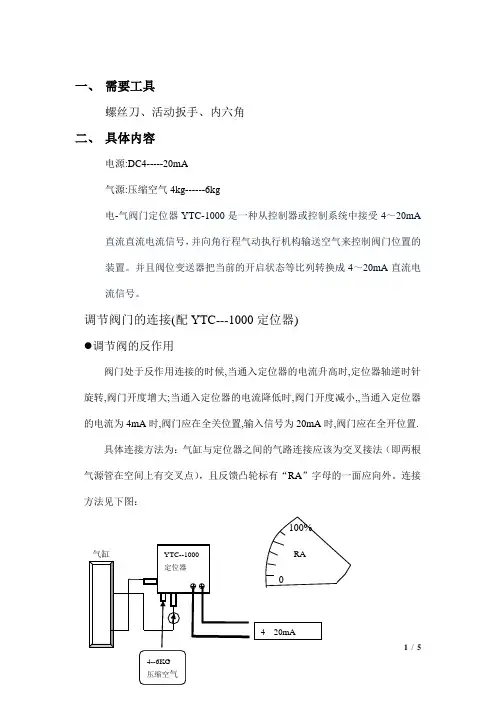

一、 需要工具螺丝刀、活动扳手、内六角二、 具体内容电源:DC4-----20mA气源:压缩空气4kg------6kg电-气阀门定位器YTC-1000是一种从控制器或控制系统中接受4～20mA 直流直流电流信号，并向角行程气动执行机构输送空气来控制阀门位置的装置。

并且阀位变送器把当前的开启状态等比列转换成4～20mA 直流电流信号。

调节阀门的连接(配YTC---1000定位器)调节阀的反作用阀门处于反作用连接的时候,当通入定位器的电流升高时,定位器轴逆时针旋转,阀门开度增大;当通入定位器的电流降低时,阀门开度减小,,当通入定位器的电流为4mA 时,阀门应在全关位置,输入信号为20mA 时,阀门应在全开位置.具体连接方法为：气缸与定位器之间的气路连接应该为交叉接法（即两根气源管在空间上有交叉点），且反馈凸轮标有“RA ”字母的一面应向外。

连接方法见下图：100%RA●调节阀门的正作用阀门处于正作用连接的时候,当通入定位器的电流升高时,定位器轴顺时针旋转,阀门开度减小,在定位器通入20mA 电流时,阀门全关;当通入定位器的电流降低时,阀门开度增大,在电流为4 mA 时,阀门全开.具体连接方法为：气缸与定位器之间的气路连接应该为平行接法（即两根气源管在空间上无交叉点），且反馈凸轮标有“DA ”字母的一面应向外。

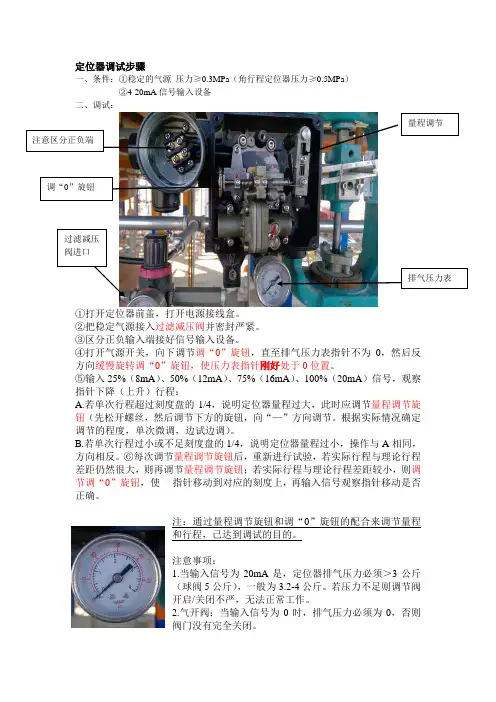

连接方法见下图：DA100%● 调节阀的零点调整与量程标定调节阀门的反作用输入信号4mA,调节零点,使阀门在全关位置,输入信号为20mA 时,调节量程,使阀门在接近全开的位置,输入信号为4m A 时,重新调节零点,使阀门在全关位置,输入信号为20mA 时,重新调节量程,使阀门在接近全开位置,反复几次,使4mA信号对应阀门全关,20mA信号对应全开位置。

调节阀门的正作用输入4mA信号，使阀门对应全开位置，输入信号为20mA时，调节量程，使阀门在接近全关的位置，输入信号为4 mA时，重新调节零点，使阀门在全开位置，输入信号为20mA时，重新调节量程，使阀门在接近全开位置，反复几次，使4mA对应阀门全开，20mA对应阀门全关.具体调整步骤：（以反作用接法为例）（1）零点：一般在4mA计算机显示0%时调整，逆时针调整零罗盘如上图所示，零点向关方向偏移，顺时针方向调整零点向开放向偏移。

YT3300定位器一、智能阀门定位器定义智能阀门定位器(IntelligentValvePositioner)是以微处理器技术为基础，采用数字化技术进行数据处理、决策生成和双向通信的智能过程控制仪表。

智能阀门定位器按供电方式可分为单独供电和不用单独供电；按隔爆级别可分为隔爆和不隔爆。

二、传统阀门定位器存在问题1、采用采用喷嘴挡板技术即机械力平衡工作原理，可动部件较多，易受温度、振动影响；2、因调节阀规格、填料的摩擦情况各异，调节阀硬件组合难以实现最佳控制状态；3、信号的流向是控制仪表单向流入定位器的，当出现故障时，不能自诊断故障位置或原因；4、喷嘴孔易被灰尘堵塞气源，使定位器不能正常工作；5、喷嘴需连续供给压缩空气，能耗较大；6、行程和零点调整，需反复调整，调校麻烦；7、功能单一，可扩充性差。

三、智能阀门定位器与普通阀门定位器的区别1、阀流量特性的实现方式不同。

智能定位器的反馈部分采用线性反馈，所需控制阀流量特性是在设定回路实现的。

普通定位器的反馈部分是不同形状的凸轮，通过改变凸轮形状来实现所需控制阀流量特性。

2、输入输出方式不同。

通常，智能阀门定位器是智能电气阀门定位器。

与一般电气阀门定位器比较，智能电气阀门定位器的输入信号是标准的4～20mA或1～5V电信号，它需要经模数转换后作为微处理器的输入信号。

而一般电气阀门定位器输入信号虽然是4-20mA或l～5V电信号，但它不需要经模数转换，可直接送电磁线圈产生电磁力，实现力平衡。

智能阀门定位器的输出信号是数字信号，它通常送压电阀组，通过压电阀组的开关来调节送控制阀膜头的气压，一般电气阀门定位器的输出信号是经气动放大器放大后的气信号。

3、采用的控制方式不同。

智能阀门定位器与一般的计算机控制装置类似，采用离散控制方式，因此，在采样间隔内，控制阀开度不变化。

运行过程中，控制阀开度呈现阶梯形变化。

一般阀门定位器采用连续控制方式，因此，整个控制过程中，控制阀开度的变化是连续的(除了因死区造成的跃变外)。

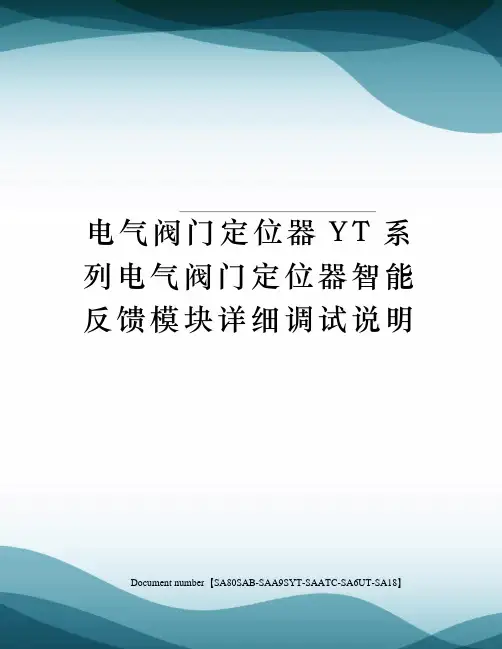

电气阀门定位器Y T系列电气阀门定位器智能反馈模块详细调试说明 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。

一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。

PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。

注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。

三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。

注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。

3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。

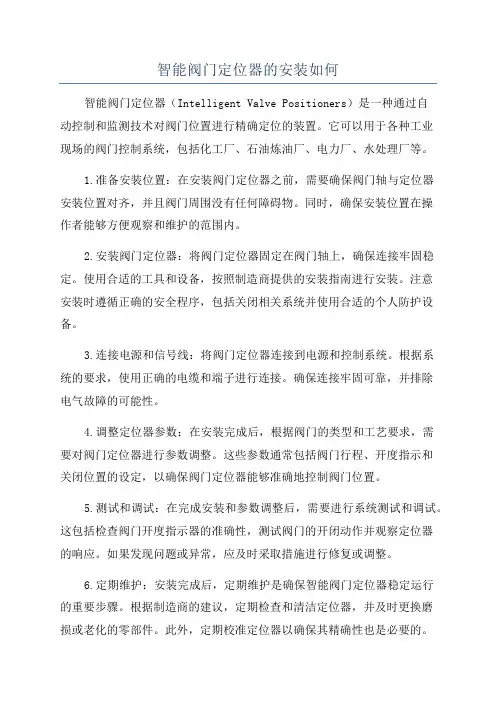

智能阀门定位器的安装如何智能阀门定位器（Intelligent Valve Positioners）是一种通过自动控制和监测技术对阀门位置进行精确定位的装置。

它可以用于各种工业现场的阀门控制系统，包括化工厂、石油炼油厂、电力厂、水处理厂等。

1.准备安装位置：在安装阀门定位器之前，需要确保阀门轴与定位器安装位置对齐，并且阀门周围没有任何障碍物。

同时，确保安装位置在操作者能够方便观察和维护的范围内。

2.安装阀门定位器：将阀门定位器固定在阀门轴上，确保连接牢固稳定。

使用合适的工具和设备，按照制造商提供的安装指南进行安装。

注意安装时遵循正确的安全程序，包括关闭相关系统并使用合适的个人防护设备。

3.连接电源和信号线：将阀门定位器连接到电源和控制系统。

根据系统的要求，使用正确的电缆和端子进行连接。

确保连接牢固可靠，并排除电气故障的可能性。

4.调整定位器参数：在安装完成后，根据阀门的类型和工艺要求，需要对阀门定位器进行参数调整。

这些参数通常包括阀门行程、开度指示和关闭位置的设定，以确保阀门定位器能够准确地控制阀门位置。

5.测试和调试：在完成安装和参数调整后，需要进行系统测试和调试。

这包括检查阀门开度指示器的准确性，测试阀门的开闭动作并观察定位器的响应。

如果发现问题或异常，应及时采取措施进行修复或调整。

6.定期维护：安装完成后，定期维护是确保智能阀门定位器稳定运行的重要步骤。

根据制造商的建议，定期检查和清洁定位器，并及时更换磨损或老化的零部件。

此外，定期校准定位器以确保其精确性也是必要的。

总之，智能阀门定位器的安装是确保其正常运行和准确定位的关键步骤。

正确的安装程序、适当的参数调整以及定期的维护都是确保设备长期稳定工作的关键。

通过遵循正确的安装流程和维护要求，可以保证智能阀门定位器的性能和可靠性，提高工业生产系统的效率和安全性。

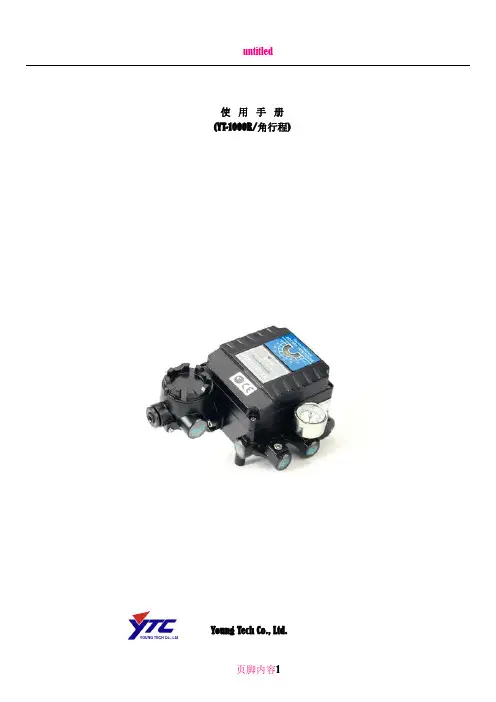

使用手册(YT-1000R/角行程)Young Tech Co., Ltd.1. 简介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。

2. 特征- 在5~200Hz范围内无共振现象。

- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。

- 零调节和量程调节非常简单。

- 正作用和反作用,单作用和双作用之间可方便转换。

- 反馈杆连接非常简单。

- 反应速度快而准确。

- 空气消耗量小，经济性好。

- 在小型执行器也可利用先导阀的节流孔来防止振动现象。

3. 参数型号动作形式防爆等级反馈杆喷嘴连接形式环境温度选用配件1选用配件2 YT-1000R单作用 ExdmIIBT5 M6×40L小于90㎤ PT -20℃~70℃标准指示器无双作用 ExdmIICT5 M6×63L 90~180㎤ NPT -20℃~120℃圆顶指示器 +PTM(内置)ExiaIIBT6 M8×40L大于180㎤ -40℃~70℃ +PTM9(外置)不防爆 M8×63L +L/S(内置)NAMUR +L/S(外置)+PTM+L/S(内置) <备注>以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。

本产品的基本配置适用于耐压封闭防爆(ExdmⅡBT6)及容器保护等级IP66。

以单作用(Single Acting)为标准。

用量程调节旋扭可达到1／2范围内的分程控制。

标准类型以外的产品请另询问。

5. 结构图6. 动作原理为了改变阀门的位置增加输入电流。

由①力矩马达发生力，使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。

⑤阀芯向上移动,同时⑦气门被打开，把出口1导管空压送到⑩执行机构。

增加⑪执行机构腔内的压力而使⑫执行机构轴开始旋转。

随着⑫执行机构轴开始旋转，与反馈杆连接的反馈弹簧被拉伸。

当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相平衡时，⑫执行机构的轴停止旋转。
